MANUAL DE UTILIZADOR TRANSMETTEUR SANS FIL METRONIC

TRANSMISSOR SEM CABOS Imagem e som

FR

IT

GR

NL

ES

PT

ATENDIMENTO: os adaptadores Euroconector / Jack não são idênticos. Um é para o emissor, e o outro é para o receptor. Utiliza-se um código de cores para evitar erros: o adaptador euroconector azul é para o emissor, e o verde é para o receptor.

Este produto permite transmitir de uma habitação a outra, sem cabos, imagens e sons de uma qualidade excepcional. Por exemplo, pode:

• olhar a mesma emissão em 2 TV diferentes sem necessidade de cabo de antena suplementar.
• utilizar o reprodutor DVD de seu computador para olhar uma película em sua TV ou mediante um projetor digital (se seu computador está provisto de saída vídeo RCA e um cartão de som)
  · ver um programa numa TV fonte e outro num segundo TV utilizando o video do TV fonte,
• além de outras funções...

Atendimento: o aparelho só pode ser utilizado para uma transmissão áudio / video no interior da moradia. É aconselhável apagar o emissor quando se utiliza o transmissor

DESCRIÇÃO DO CONTEÚDO

Este kit contém

• 1 emissor
• 1 receptor
• 2 alimentadores
• 2 cordões euroconector / jack
• 1 emissor infravermelho

ATENDIMENTO: todas as conexões devem efetuar-se com o interruptor ON/OFF na posição OFF.

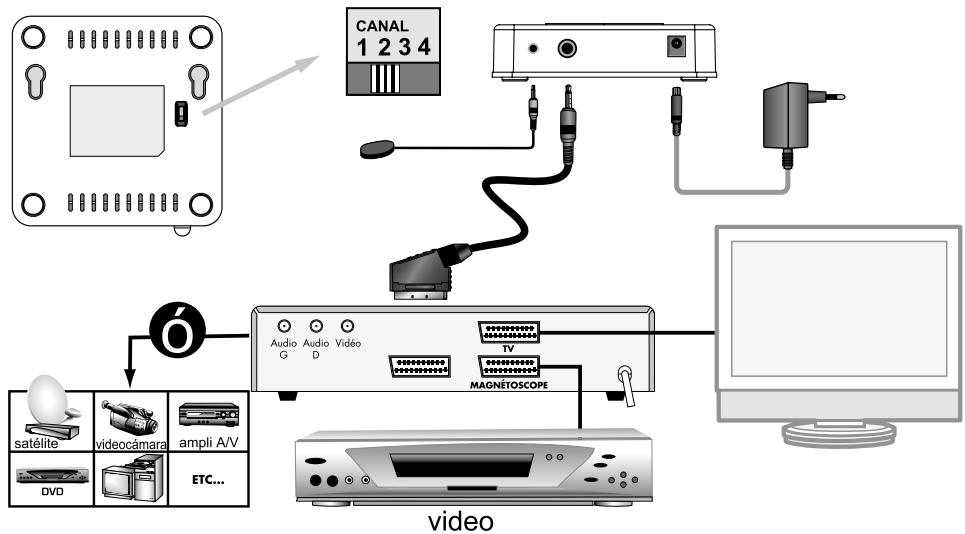

Exemplo : Canal 2

Verificar a cor azul do euroconector

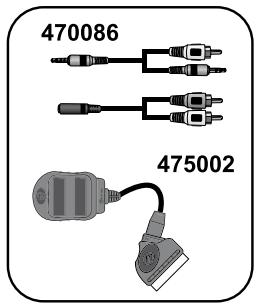

Se o aparelho fonte não tem saída euroconector livre, deve utilizar:

• Um repartidor euroconector 1 entrada - 2 saídas (ref. METRONIC 475002, não incluso).
• Um cordon jack - 3 RCA (Ref. METRONIC 470086, não incluso).

Em caso de utilização deste aparelho desde um computador, é OBRIGATÓRIO conferir o manual de utilização do PC ou MAC para assegurar-se a correta configuração deste último (periférico TV).

470086 475002

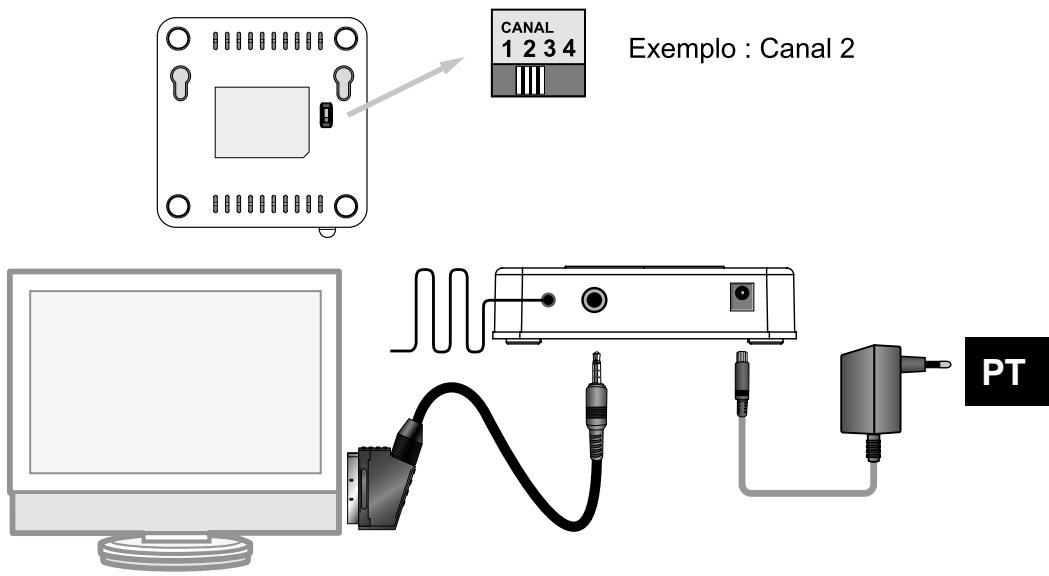

CONEXÃO DO RECEPTOR AO APARELHO DESTINATÁRIO

ATENDIMENTO: todas as conexões devem ser efetuadas com o interruptor ON/OFF na posição OFF.

Exemplo : Canal 2 CANAL 1 2 3 4 PT

Verificar a cor verde do euroconector

Uma vez conectada a tomada euroconector, comutar o TV em auxiliar (AV). O TV mostrará as imagens e o som procedente da fonte.

UTILIZAÇÃO :

A) Para evitar interferências com outros

sistemas similares, pode eleger entre 4 frequências diferentes:

• Canal 1:2,434 GHz
• Canal 2:2,452 GHz
• Canal 3:2,473 GHz
• Canal 4:2,410 GHz

B) A transmissão pode atingir os 40 metros em visão direta emissor - receptor. Numa habitação, as paredes atenuam o sinal e reduzem a distância de transmissão.

Normalmente, a transmissão deve suportar sem problema duas divisões (muros ou paredes).

Dualis BOX 3500 METRONIC 415002

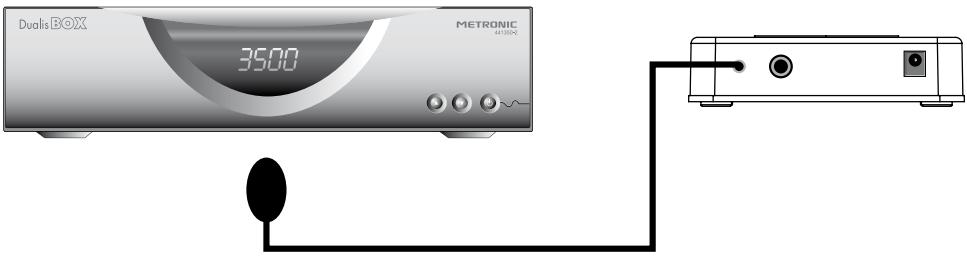

SENSOR INFRAVERMELHO

É possível controlar sua fonte desde sua TV destinatário. Por exemplo, se se leva a sua habitação o comando do receptor satélite, pode controlá-lo desde a habitação dirigindo o comando do receptor satélite para o receptor. É necessário orientar o sensor infravermelho no frontal do aparelho a controlar

EM CASO DE PROBLEMA :

• Verificar os cordões euroconector / Jack.
• Um é específico para o emissor (azul), o outro é específico para o receptor (verde).
• Verificar a posição dos interruptores. Exemplo: para eleger o canal 1, o interruptor do emissor e o do receptor devem estar em posição 1.
• Problema de controle infravermelho:

O sensor infravermelho deve colocar-se a 10cm aproximadamente adiante do aparelho fonte que deseja controlar (receptor SAT, video, receptor TDT, DVD, etc...).

• O alcance do sensor infravermelho é inferior ao alcance da imagem. Se tem problemas com o sensor infravermelho, verifique que não é um problema de distância desconectando o receptor do TV secundário e acercando o receptor e o emissor.
• O sensor infravermelho utiliza uma frequência igual à de alguns dispositivos domésticos sem cabo (alarme, estação metereológica,...). Em caso de mau funcionamento, tente a desativação destes dispositivos para identificar a origem do problema.

ATENDIMENTO: Evitar as interferências radio (microondas). Este produto gera e utiliza ondas radio-frequência e pode, em certos casos, criar perturbações e interferências nas comunicações radio.

DECLARAÇÃO DE CONFORMIDADE

Direção: Node Park Touraine BP 1 TAUXIGNY

Fax: [phone]

Localidade: REIGNAC CEDEX

Código postal: 37310

Espanha / Portugal: Distribuido por:

Empresa : LINEAS OMENEX METRONIC

Telephone: [phone]

Direção: Pol. Ind. "La Borda" - c/Mas d'en Pujades 3E

Fax: [phone]

Localidade: Caldes de Montbui

Identificação do produto:

Identificação: Transmissor video

Tipo: Emissor / receptor 2.45GHz + 433.92MHz

Ref: 475361 (negro) / 475362 (branco)

Declaro baixa minha inteira responsabilidade que o produto descrito está conforme com as exigências essenciais aplicáveis e em particular as da diretora 1999/5/CE seguintes:

Artigo 3.1a: EN 60065 edição 2002

Artigo 3.1b: EN 301 489-1 V1.5.1

Artigo 3.2: ETSI EN 300 440-2 V1.1.2, ETSI EN 300 220-2 V2.1.1

A este efeito, declaro que todas as séries de provas rádios foram efetuadas

Identificação do organismo notificado:

- Nome:

- Número de identificação:

- Procedificio seguido: Anexo II da diretiva

Data: 30 maio 2008

Nicolas RAZAFINJATO

Diretor Geral

Wan

ASISTÊNCIA E CONSELHOS

Apesar do esforço realizado para a elaboração deste manual, é possível que tenha dificuldades. Não duvide em chamar-nos, lhe atenderemos como se merece : de segunda-feira a sexta-feira de 9h a 12h / 14.30h a 18h ao [phone] ou bem ao e-mail: [e-mail]

Recorde as informações seguintes ANTES DE CHAMAR : • Produto: TRANSMISSOR SEM CABOS (475361-475362)

METRONIC 475361 475362

Este logotipo significa que não deve atirar os aparelhos avariados ou já usados com o lixo ordinário. Estes aparelhos são susceptíveis de conter substâncias perigosas que podem prejudicar a saúde e o médio ambiente. Exija a recolhida destes aparelhos por seu distribuidor ou bem utilize os meios de recolhida seletiva que estão a sua disposição em sua localidade

Conforme com a norma EM 60065, pedimos-lhe atendimento a respeito dos elementos de segurança seguintes: Não obstruir as aberturas de ventilação com objetos como: jornais, panos, etc. Deixar uma distância mínima de 5cm ao redor do aparelho para uma ventilação suficiente. Não situar o aparelho cerca de chamas. Não expor o aparelho a salpicaduras de água nem cerca de recipientes com líquidos. O plugue deve estar num lugar acessível. Por respeito ao médio ambiente e a lei, não atirar as pilhas usadas com o lixo ordinário. Entregá-las num centro de reciclagem

METRONIC

CERTIFICADO DE GARANTIA

Este produto tem uma garantia legal de 2 anos peças e mão de obra. Em caso de avaria, os gastos de transporte ida são a cargo do cliente, os gastos de transporte de volta a seu domicílio são a nosso cargo.

Ficam excluídos desta garantia os danos produzidos devidosà manipulação do sintonizador ou comando a distância, danos físicos produzidos por líquidos corrosivos, manchas, etc.

Também ficam excluídos danos produzidos por subidas de tensão- da rede elétrica.

Para ser válido, o bônus de Garantia legal deve ser devidamentere-cheado e acompanhado da fatura ou do ticket de caixa.

Não enviar nunca o aparelho sem obter um acordo prévio de devolução

HOT LINE

METRONIC BENELOM LINIA METRONIC IBERICA METRONIC ITALIA HOT LINE
