TRANSMETTEUR VIDEO 3 SOURCES - Transmetteur sans fil METRONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Transmetteur sans fil vidéo 3 sources
Marque	METRONIC
Modèle	TRANSMETTEUR VIDEO 3 SOURCES
Catégorie	Transmetteur sans fil
Description	Permet de transmettre sans fil les signaux de 3 sources (satellite, magnétoscope, DVD, TV) vers un téléviseur secondaire, avec déport de télécommande intégré.
Composition	Émetteur, récepteur, télécommande, cordon péritel (liaison émetteur/TV principal), chapelet infrarouge à 3 diodes, 2 alimentations secteur (9V/300mA pour récepteur, 12V/500mA pour émetteur), cordon péritel/3RCA
Alimentation de l'émetteur	12 VDC / 500 mA
Alimentation du récepteur	9 VDC / 300 mA
Alimentation de la télécommande	2 piles AAA (LR3) 1,5 V
Bande de fréquence (AV)	2,4 GHz (canaux 1 à 4 : 2434 / 2453 / 2473 / 2411 MHz)
Bande de fréquence (IR)	433 MHz (433,05 - 434,79 MHz)
Puissance maximale (PIRE)	10 mW pour l'émetteur et le récepteur
Portée estimée	30 mètres en intérieur (selon obstacles)
Fonctions principales	3 entrées sources (TV, VCR, AUX) ; sélection locale et distante des sources ; déport de télécommande via chapelet IR ; 4 canaux pour réduire les interférences ; compatibilité avec montages en cascade
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques. Ne pas exposer à l'eau ou à l'humidité.
Sécurité	Ne pas exposer à l'eau ; débrancher en cas d'orage ; respecter la polarité des piles ; éteindre l'émetteur quand il n'est pas utilisé (obligation légale).
Informations générales	Marque : Metronic ; Fabriqué en Asie ; Réf : 475273 ; www.metronic.com

FOIRE AUX QUESTIONS - TRANSMETTEUR VIDEO 3 SOURCES METRONIC

Comment brancher l'émetteur sur mon téléviseur principal ?

Débranchez les cordons péritel de votre téléviseur et branchez-les sur les prises correspondantes de l'émetteur (TV, VCR, AUX). Reliez l'émetteur au téléviseur principal à l'aide du cordon péritel fourni. Branchez l'alimentation 12V de l'émetteur et mettez le sélecteur de canal sur la position 1.

Comment brancher le récepteur sur le téléviseur secondaire ?

Reliez le récepteur au téléviseur secondaire à l'aide du cordon péritel / 3 RCA fourni. Branchez l'alimentation 9V du récepteur et mettez le sélecteur de canal sur la même position que l'émetteur. Allumez le téléviseur secondaire et mettez-le en mode AV.

Comment sélectionner une source sur le téléviseur principal ?

Dirigez la télécommande vers l'émetteur et appuyez sur la touche correspondant à la source souhaitée dans la zone LOCAL (TV, VCR ou AUX). Le voyant correspondant s'allume en vert. Vous pouvez aussi appuyer manuellement sur le bouton LOCAL de l'émetteur.

Comment sélectionner une source sur le téléviseur secondaire ?

Dirigez la télécommande vers le récepteur et appuyez sur la touche correspondant à la source souhaitée dans la zone DISTANT (TV, VCR ou AUX). Le téléviseur secondaire doit être en mode AV.

Comment utiliser le déport de télécommande pour piloter les sources à distance ?

Connectez le chapelet infrarouge à l'émetteur. Placez chaque diode en face du récepteur IR de la source à commander (satellite, DVD, etc.). Prenez la télécommande d'origine de la source et dirigez-la vers le récepteur du transmetteur. La source sera pilotée à distance.

Que faire si l'image est perturbée ou saccadée ?

Essayez de changer de canal sur l'émetteur et le récepteur (positions 1 à 4). Déplacez l'émetteur et le récepteur pour améliorer la réception. Attendez 5 minutes que l'appareil atteigne sa température de fonctionnement optimale. Éloignez d'autres appareils sans fil (Wi-Fi, micro-ondes).

Puis-je regarder deux chaînes satellite différentes simultanément ?

Non, car le transmetteur ne contient pas de tuner. Vous pouvez regarder une source sur le téléviseur principal et une autre source sur le téléviseur secondaire (par exemple, satellite d'un côté et DVD de l'autre), mais pas deux chaînes satellite différentes.

Comment regarder Canal+ sur le téléviseur secondaire ?

Branchez le décodeur Canal+ sur la prise VCR de l'émetteur. Sélectionnez la chaîne 4 du téléviseur principal. Pour regarder sur le second téléviseur, sélectionnez la source VCR en mode DISTANT avec la télécommande dirigée vers le récepteur.

Comment effectuer un montage en cascade si j'ai plus de 3 sources ?

Branchez les appareils en série : par exemple, magnétoscope sur satellite puis satellite sur émetteur. Utilisez les prises dédiées (VCR, AUX). Limitez la cascade à 2 ou 3 appareils pour préserver la qualité d'image. Certains appareils doivent être allumés pour laisser passer le signal.

Quelles piles utiliser pour la télécommande ?

Utilisez deux piles AAA (LR3) de 1,5 V. Respectez la polarité indiquée dans le logement. Ne jetez pas les piles usagées avec les ordures ménagères, déposez-les dans un point de collecte.

MODE D'EMPLOI TRANSMETTEUR VIDEO 3 SOURCES METRONIC

Notice de montage et utilisation

Réf 475273

Description générale

Le transmetteur multisource Métronic permet de transporter, sans fil, vers un autre téléviseur les sources (satellite, magnétoscope, DVD, TV) connectées à votre téléviseur principal. Grâce à son déport de télécommande intégré, vous pouvez piloter à distance les appareils. Par exemple, vous pouvez emmener la télécommande du récepteur satellite dans votre chambre, et changer de chaîne satellite sans revenir changer de chaîne dans le salon.

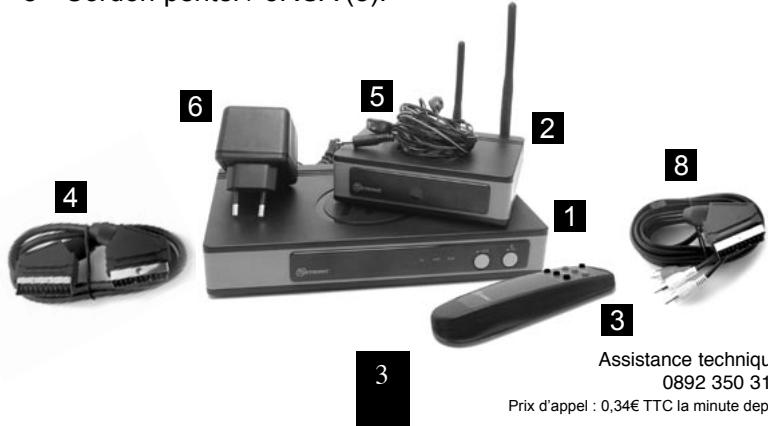

L'ensemble est composé des éléments suivants :

1 - Émetteur. Il transmet les signaux des sources vers le téléviseur et vers le récepteur situé dans l'autre pièce. 2 - Récepteur. Il reçoit les signaux de l'émetteur et les transmet au téléviseur secondaire par l'intermédiaire d'un cordon péritel / 3RCA (8). 3 - Télécommande. Les 3 touches du haut (LOCAL) permettent de choisir l'appareil que vous regardez sur le téléviseur principal. Les 3 touches du bas (DISTANT) permettent de choisir l'appareil que vous regardez sur le téléviseur secondaire. 4 - Cordon péritel pour relier l'émetteur au téléviseur principal. 5 - Chapelet infrarouge. Permet de piloter les sources depuis le téléviseur secondaire, en utilisant la télécommande d'origine de la source. Le chapelet contient 3 diodes à positionner en face des récepteurs infrarouge des sources à piloter. 6 - Alimentation secteur 9V (300 mA) pour le récepteur. 7 - Alimentation secteur 12V (500 mA) pour l'émetteur. 8 - Cordon péritel / 3RCA (8).

Precautions d'usage / avertissements

L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et, de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.

La fréquence utilisée pour transmettre l'image et le son est également utilisée pour d'autres applications (réseaux informatiques sans fil, fours à micro-ondes, etc.). Afin de réduire les risques de brouillage, 4 fréquences différentes (canals) sont utilisables. Il peut toutefois arriver que le brouillage ne puisse pas être supprimé par un changement de canal.

Lorsque vous n'utilisez plus l'émetteur, vous avez l'obligation légale de l'éteindre en appuyant sur le bouton marche/arrêt de la télécommande.

Les transmetteurs vidéo ne contiennent pas de tuner. Il est donc impossible de regarder une chaîne satellite sur le téléviseur principal et simultanément une autre chaîne satellite sur le téléviseur secondaire. En revanche, vous pouvez regarder n'importe quelle source d'un côté et n'importe quelle autre source de l'autre côté, par exemple regarder la chaîne satellite que vous pouvez en haut, et le DVD en bas. Il est possible de transmettre le signal provenant du téléviseur (antenne râteau) vers le récepteur. Evidemment, pour faire cela, le téléviseur principal doit rester allumé.

La télécommande fonctionne avec 2 piles AAA fournies. Respectez la polarité indiquée dans le logement. Dans un respect de l'environnement et de la loi, ne jetez jamais les piles usagées avec les ordures ménagères. Rapportez-les à votre point de vente où vous trouvez des containers pour piles usagées.

En cas d'orage, débranchez tous vos appareils audio-video du secteur; ils pourraient subir des dommages non couverts par la garantie.

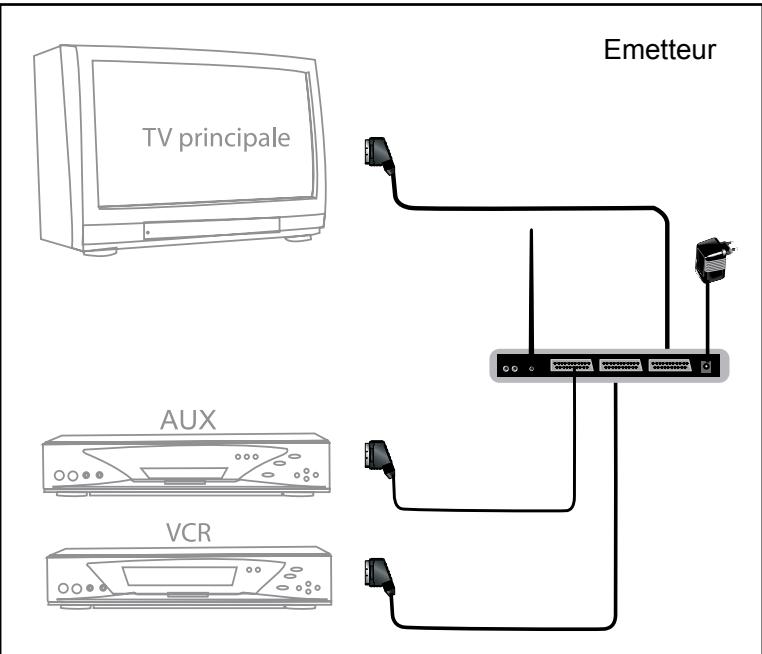

Branchements sur l'émetteur

1. Installer les 2 piles AAA fournies dans la télécommande. Veillez à respecter les polarités indiquées dans le logement.
2. Débranchez les cordons péritel qui arrivent à l’arrière de votre téléviseur et branchez-les sur la prise adaptée de l’émetteur. Si vous avez un magnétoscope ou un décodeur Canal +, branchez-le sur la péritel VCR. La prise AUX peut accueillir tout autre type d’appareil. Il se peut que plusieurs appareils utilisent le même cordon. Par exemple, un cordon péritel va du magnétoscope au satellite, puis du satellite au téléviseur (branchement en cascade). Dans ce cas, connectez uniquement le cordon venant du satellite à l’entrée AUX de l’émetteur. Consultez le paragraphe «Montages en cascade» pour plus de détails.
3. Reliez le téléviseur principal au boîtier émetteur grâce au cordon péritel fourni.
4. Installez l'émetteur le plus haut possible au-dessus du téléviseur.
5. Branchez l'alimentation secteur 12V (500 mA) à l'arête de l'émetteur et sur le secteur.

1. Mettez le sélecteur de canal de l'émetteur sur la position «1» (sous l'émetteur)

1. Allumez le téléviseur puis toutes les sources connectées directement sur l'émetteur. S'il ne s'y met pas automatiquement, mettez le téléviseur en mode A/V pour visualiser les signaux provenant de l'émetteur. En général, il faut appuyer sur la touche AV ou EXT ou TV de la télécommande du téléviseur. En cas de problème, consultez la notice de celui-ci.
2. Si un des trois voyants (TV, VCR, AUX) n'est pas allumé, appuyez sur la touche LOCAL de la face avant de l'émetteur, l'un des voyants s'allume alors. En appuyant sur chacune des 3 touches de la zone «LOCAL» de la télécommande, vérifie que vous pouvez regarder toutes les sources connectées.

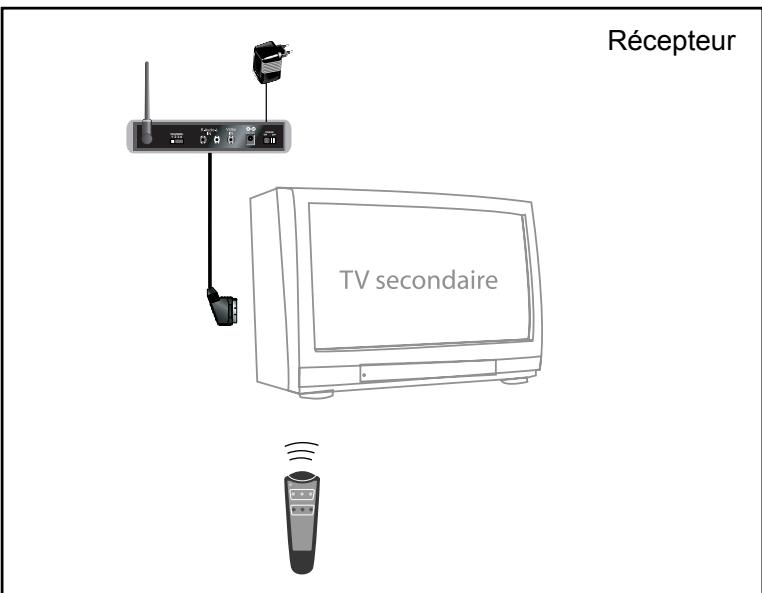

Branchement du récepteur

1. Reliez le boîtier récepteur (2) au téléviseur secondaire à l'aide du cordon péritel / 3 RCA (8).
2. Allumez le téléviseur secondaire et mettez-le en mode AV. L'écran doit être noir.
3. Branchez l'alimentation secteur 9V (300mA) (6) à l'arrière du récepteur et sur le secteur.
4. Mettez le sélecteur de canal du récepteur sur la position «1» (à l'arrière du récepteur).
5. Appuyer sur la touche de la télécommande. Le voyant rouge de l'émetteur s'allume.
6. En appuyant sur chacune des 3 touches de la zone «DISTANT» de la télécommande dirigée vers le recepteur, vérifie que vous pouvez regarder toutes les sources connectées. Si l'image est perturbée, essayez de trouver un autre emplacement de l'émetteur et du récepteur pour améliorer la qualité de réception. Parfois, un déplacement de quelques centimètres suffit. Enfin, si cela ne suffit pas, essayez un autre canal (sur l'émetteur ET le récepteur).

Note : l'émetteur et le récepteur doivent avoir atteint leur température de fonctionnement optimale pour obtenir une image correcte. En cas de perturbations, attendez donc 5 minutes.

Déport de télécommande

1. Pour chaque appareil, déterminez l'emplacement de la face avant où est située la cellule de réception de télécommande. En cas de doute, consultez la notice de l'appareil en question.
2. Connectez le chapelet de diodes infrarouges à l'arête de l'émetteur et déterminez le chemin qui permettra de positionner une diode en face de chaque appareil à commander (appareil source).
3. Collez les diodes grâce à l'adhésif fourni.
4. Prenez les télécommandes de chaque appareil à commander et emmenez-les près du récepteur. Avec les touches de sélection de source (zone «DISTANT») de la télécommande dirigée vers le récepteur, sélectionnez une source puis essayez la télécommande de cette source en la dirigeant vers le récepteur. Vérifiez que la télécommande pilote bien la source puis passez à la source suivante. En cas d'échec, vérifiez le positionnement de la diode correspondante.
5. Notre installation est terminée.

1 - Vous avez un magnétoscope

Pour transférer Canal+, vous devez :

• Brancher le décodeur Canal+ System sur la péritel DECODEUR du magnétoscope.
• Sélectionner la chaîne 4 du magnétoscope. Appuyer sur la touche VCR de la télécommande (DISTANT) vers le récepteur.
• Sélectionner TV en mode LOCAL vers l'émetteur.

2 - Vous n'avez pas de magnétoscope

Pour regarder Canal+ sur le TV principal, vous devez :

• Brancher le décodeur Canal+ System sur la péritel VCR de l'émetteur.
• Sélectionner la chaîne 4 du téléviseur principal. Appuyer sur la touche TV de la zone LOCAL de la télécommande vers l'émetteur.

Pour regarder Canal+ sur le TV second, vous devez:

• Sélectionner la chaîne 4 du téléviseur principal. Appuyer sur la touche VCR de la zone «DISTANT» de la télécommande dirigée vers le récepteur.

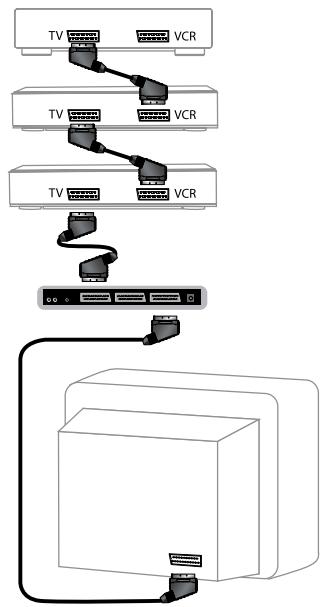

Montages en cascade

Si vous avez plus de 2 appareils à brancher sur votre téléviseur, les 2 prises péritel VCR et AUX ne suffiront pas. Toutefois, certains appareils, comme les récepteurs satellite, disposent d'une prise dédiée au magnétoscope. Vous pouvez donc brancher le magnétoscope sur le téléviseur en passant par cet appareil. Ce montage en cascade peut parfois comporter plus de deux appareils, comme schématisé ci-dessous.

Toutefois, il faut savoir que :

• L'image voit sa qualité dégradée à chaque fois qu'elle passe à travers un appareil. Il faut donc limiter la cascade à 2 ou 3 appareils.
• Pour laisser passer le signal, certains appareils doivent être en marche.
• La plupart des appareils ne permettent pas au signal de « remonter » la cascade. Il n'est donc pas garanti que vous pourrez enregistrer ce que vous voulez si le magnétoscope n'est pas en bas de la cascade.

Utilisation au quotidien

Pour regarder une source (satellite, DVD, AV ou magnétoscope) sur le téléviseur principal, allumez le téléviseur et la source en question. Forcez votre téléviseur en mode AV (s'il ne s'y met pas automatiquement) et appuyez sur le bouton correspondant de la télécommande (zone LOCAL) dirigée vers l'émetteur. Le voyant correspondant s'allume en vert. Si vous n'avez pas sous la main la télécommande, vous pouvez sélectionner la source manuellement en appuyant sur le bouton «→LOCAL» jusqu'à ce que le voyant vert relatif à l'appareil s'allume.

Pour enregistrer une source sur le magnétoscope, connectée à l'émetteur, il faut que cette source soit visualisée sur le téléviseur principal (LOCAL).

Pour regarder une source (satellite, DVD ou magnétoscope) sur le téléviseur secondaire, forcez votre téléviseur secondaire en mode AV et appuyez sur le bouton correspondant de la télécommande dirigée vers le récepteur. Il n'est pas nécessaire d'allumer le téléviseur principal, sauf si vous poulez transmettre l'image de celui-ci (antenne râteau).

En cas de mauvais fonctionnement de la télécommande, vérifiez le sens des piles. Par ailleurs, il se peut également que le chapelet infrarouge capte des parasites émis par les sources ou le téléviseur. Dans ce cas, essayez différents chemins pour le chapelet, ou essayez de positionner les émetteurs à différents endroits.

Transmetteur

Bande de fréquence (AV)

2400 - 2483.5 MHz

2434 / 2453 / 2473 / 2411 MHz

Canaux 1 / 2 / 3 / 4

14 MHz

Largeur de bande

10 mW

Puissance (PIRE max)

Récepteur

Bande de fréquence (IR)

433.05 - 434.79 MHz

Puissance (PIRE)

10 mW

Infrarouge

longueur d'onde

940 nm

modulation

38 kHz

Alimentations

emetteur

12 VDC / 500 mA

récepteur

9 VDC / 300 mA

telecommandes

2 x AAA (LR3) 1.5V

C∈ 0336①

Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir

peuvent nuire à la santé et à l'environnement. Faites reprendre ces appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

Metronic

Node Park Touraine

B.P. 1 Taizy

37310 Reignac Cedex

www.metronic.com

Produit fabriqué en Asie
