MODE D'EMPLOI TRANSMETTEUR VIDEO 5 SOURCES METRONIC

Notice de montage et utilisation

Réf 475286

Description générale

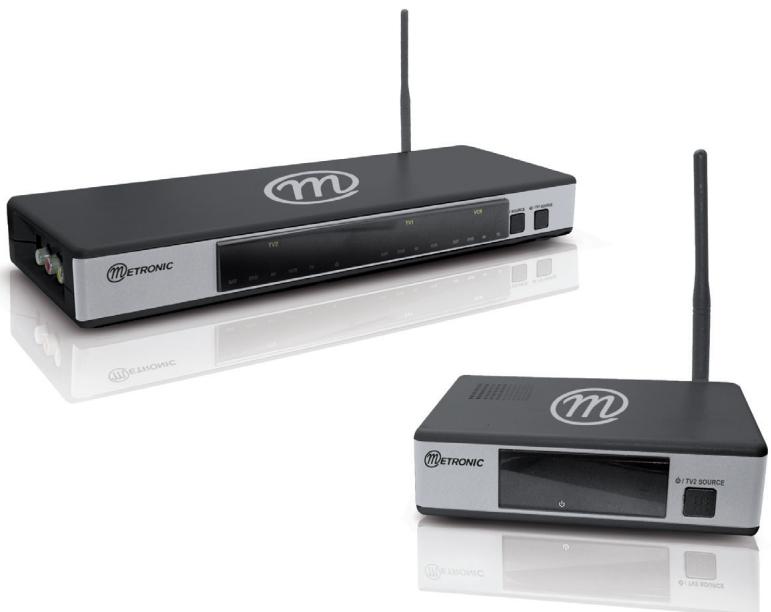

Le transmetteur multisource Métronic permet de transporter, sans fil, vers un autre téléviseur les sources (satellite, magnétoscope, DVD, AV) connectées à votre téléviseur principal. Grâce à son déport de télécommande intégré, vous pouvez piloter à distance les appareils. Par exemple, vous pouvez emmener la télécommande du récepteur satellite dans votre chambre, et changer de chaîne satellite sans revenir changer de chaîne dans le salon.

L'ensemble est composé des éléments suivants :

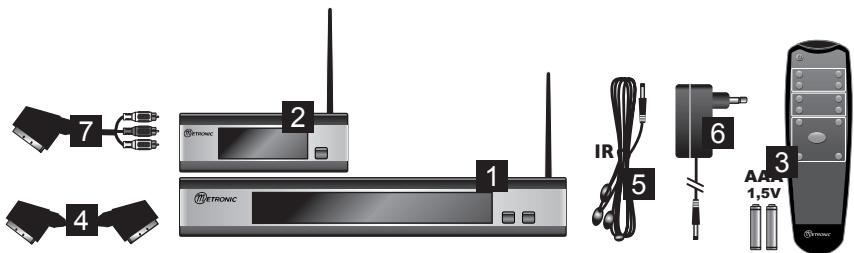

1 - Émetteur. Il transmet les signaux des sources vers le téléviseur et vers le récepteur situé dans l'autre pièce. 2 - Récepteur. Il reçoit les signaux de l'émetteur et les transmet au téléviseur secondaire par l'intermédiaire d'un adaptateur péritel/RCA(7). 3 - Télécommande. Les 4 touches du haut (VCR) permettent de déterminer quel appareil envoie ses signaux vers le magnétoscope pour enregistrement. Les 4 touches du milieu (TV1) permettent de désigner l'appareil que vous regardez sur le téléviseur principal. Les 5 touches du bas (TV2) permettent de désigner l'appareil que vous regardez sur le téléviseur secondaire (2 piles AAA 1,5V fournies). 4 - 1 cordon péritel / péritel pour relier l'émetteur au téléviseur principal. 5 - Chapelet infrarouge. Permet de piloter les sources depuis le téléviseur secondaire, en utilisant la télécommande d'origine. Le chapelet contient 4 diodes à positionner en face des récepteurs infrarouge des sources à piloter. 6 - 2 alimentations secteurs pour l'émetteur et le récepteur. 7 - Cordon péritel / RCA pour relier le récepteur au téléviseur secondaire.

Precautions d'usage / avertissements

L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et, de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.

La fréquence utilisée pour transmettre l'image et le son est également utilisée pour d'autres applications (réseaux informatiques sans fil, fours à micro-ondes, etc.). Afin de réduire les risques de brouillage, 4 fréquences différentes (canals) sont utilisables. Il peut toutefois arriver que le brouillage ne puisse pas être supprimé par un changement de canal.

Lorsque vous n'utilisez plus l'émetteur, vous avez l'obligation légale de l'éteindre en appuyant pendant 3 secondes sur le bouton marche / arrêt de la face avant.

Les transmetteurs vidéo ne contiennent pas de tuner. Il est donc impossible de regarder une chaîne satellite sur le téléviseur principal et simultanément une autre chaîne satellite sur le téléviseur secondaire. En revanche, vous pouvez regarder n'importe quelle source d'un côté et n'importe quelle autre source de l'autre côté, par exemple regarder la chaîne satellite que vous pouvez en haut, et le DVD en bas. Il est possible de transmettre le signal provenant du téléviseur (antenne râteau) vers le récepteur. Evidemment, pour faire cela, le téléviseur principal doit rester allumé.

La télécommande fonctionne avec 2 piles AAA fournies. Respectez la polarité indiquée dans le logement. Dans un respect de l'environnement et de la loi, ne jetez jamais les piles usagées avec les ordures ménagères. Rapportez-les à votre point de vente où vous trouverez des containers pour piles usagées.

En cas d'orage, débranchez tous vos appareils audio-video du secteur; ils pourraient subir des dommages non couverts par la garantie.

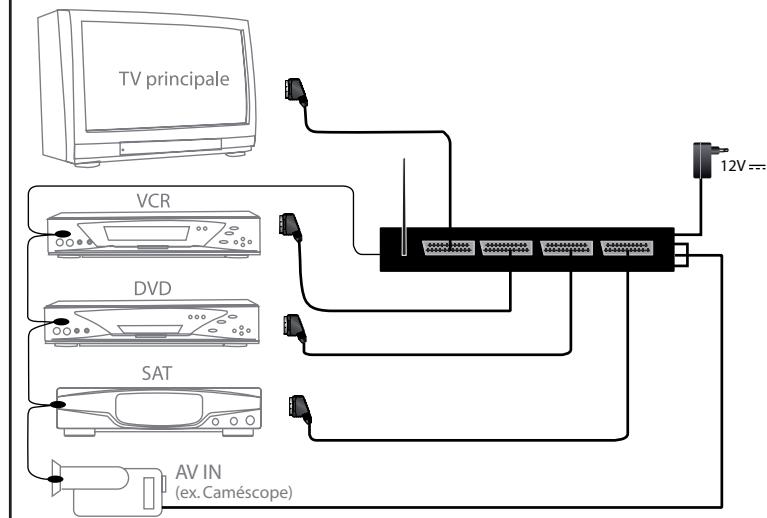

Branchements sur l'émetteur

1. Installez les 2 piles AAA fournies dans la télécommande. Veillez à respecter les polarités indiquées dans le logement.
2. Débranchez les cordons péritel qui arrivent à l’arrière de votre téléviseur et branchez-les sur la prise adéquate de l’émetteur (SAT, DVD ou VCR). La prise AV sur le côté gauche est principalement prévue pour un caméroscope doté de sorties RCA. Il se peut que plusieurs appareils utilisent le même cordon. Par exemple, un cordon péritel va du magnétoscope au satellite, puis du satellite au téléviseur (branchement en cascade). Dans ce cas, connectez uniquement le cordon venant du satellite à l’entrée SAT de l’émetteur. Consultez le paragraphe «Montages en cascade» (page 10) pour plus de détail.

Note : Les prises SAT, DVD et AV peuvent accueillir tout autre type d'appareil (adaptateur TNT, consoles de jeux, etc...).

Les enregistreurs à disque dur et les graveurs DVD peuvent être branchés à la place d'un magnétoscope sur la prise VCR.

1. Reliez le téléviseur principal au boîtier émetteur grâce au cordon péritel fourni.
2. Branchez le chapelet infrarouge sur le côté droit de l'émetteur (prise IR).
3. Installez l'émetteur le plus haut possible au-dessus du téléviseur.
4. Branchez l'alimentation secteur (12V) sur le côté gauche de l'émetteur et sur le secteur.

Emetteur

Récepteur

1. Mettez le sélection de canal de l'émetteur sur la position «1»

(sous l'émetteur).

channel

1. Mettez les sélecteurs de codage infrarouge (Family ID) en position OFF (sous l'émetteur).

Family ID

1. Allumez le téléviseur puis toutes les sources connectées directement sur l'émetteur. S'il ne s'y met pas automatiquement, mettez le téléviseur en mode A/V pour visualiser les signaux provenant de l'émetteur. En général, il faut appuyer sur la touche AV ou EXT ou TV de la télécommande du téléviseur. En cas de problème, consultez la notice de celui-ci.
2. En dirigeant la télécommande vers l'émetteur, appuyez sur chacune des quatre touches de la zone «TV1 (local)», vérifiez que vous pouvez regarder toutes les sources connectées.

Branchement du récepteur

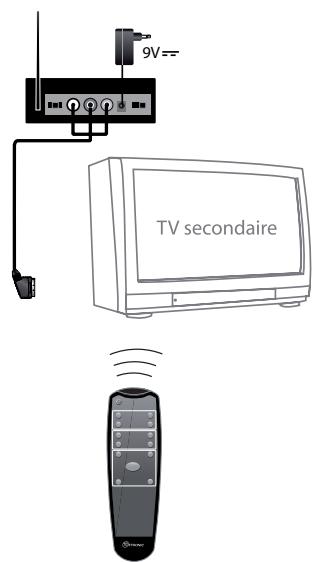

1. Reliez le boîtier récepteur au téléviseur secondaire à l'aide du cordon péritel/RCA fourni. 12. Allumez le téléviseur secondaire et mettez-le en mode AV (touche AV, EXT, O,...). L'écran doit être noir.
2. Branchez l'alimentation secteur (9V) à l'arrière du récepteur et sur le secteur. 14. Mettez le selecteur de canal du récepteur sur la position «1» (à

l'arrière du récepteur).

channel

15. Mettez les sélecteurs de codage infrarouge (Family ID) en position OFF (sous le récepteur).

Family ID

16. Mettez l'interrupteur arrêté sur «ON».

17. Appuyez sur la touche de la télécommande. Un voyant rouge s'allume. 18. En dirigeant la télécommande vers le récepteur, appuyez sur chacune des cinq touches de la zone «TV2 (distant)», vérifiez que vous pouvez regarder toutes les sources connectées. Si l'image est perturbée, essayez de changer l'emplacement de l'émetteur et du récepteur pour améliorer la qualité de réception. Parfois, un déplacement de quelques centimètres suffit. Enfin, si ça ne suffit pas, essayez un autre canal (sur l'émetteur ET le récepteur).

Déport de télécommande (chapelet infrarouge)

1. Pour chaque appareil, déterminez l'emplacement de la face avant où est située la cellule de réception télécommande. En cas de doute, consultez la notice de l'appareil en question.
2. Déterminez le chemin du fil qui permettra de positionner une diode en face de chaque appareil à commander. 21. Collez les diodes grâce à l'adhésif pré-monté.
3. Prenez les télécommandes de chaque appareil à commander et emmenez-les près du récepteur. Avec la touche de sélection de source, sélectionnez une source puis essayez la télécommande de cette source en la dirigeant vers le récepteur. Vérifiez que la télécommande pilote bien la source puis passez à la source suivante. En cas d’échec, vérifie le positionnement de la diode correspondante.
4. Si le départ infra rouge ne fonctionne pas correctement, changez la position des interrupteurs " family ID ". ATTENTION L'EMETTEUR ET LE RECEPTEUR DOIVENT AVOIR LES INTERRUPEURS DANS LA MEME CONFIGURATION.
5. Notre installation est terminée.

1 - Vous avez un magnétoscope

Pour transférer Canal+ sur le téléviseur secondaire, vous devez:

• Sélectionner la chaîne 4 du magnétoscope. Appuyer sur la touche VCR de la zone TV2 de la télécommande.

2 - Vous n'avez pas de magnétoscope

Pour regarder Canal+ sur le TV principal, vous devez :

• Sélectionner la chaîne 4 du téléviseur.
• Appuyer sur la touche TV de la zone VCR de la télécommande (pour envoyer le signal crypté qui vient de la télé vers la péritel VCR où est branché le décodeur).
• Appuyer sur la touche VCR de la zone TV1 (pour envoyer vers le téléviseur le signal décodé qui vient de la péritel VCR où est branché le décodeur).

Pour regarder Canal+ sur le TV seconde, vous devez:

• Sélectionner la chaîne 4 du téléviseur.
• Appuyer sur la touche TV de la zone VCR de la télécommande (pour envoyer le signal crypté qui vient de la télé vers la péritel VCR où est branché le décodeur). Appuyer sur la touche VCR de la zone TV2 (pour envoyer vers le téléviseur secondaire le signal décodé qui vient de la péritel VCR où est branché le décodeur).

Montages en cascade

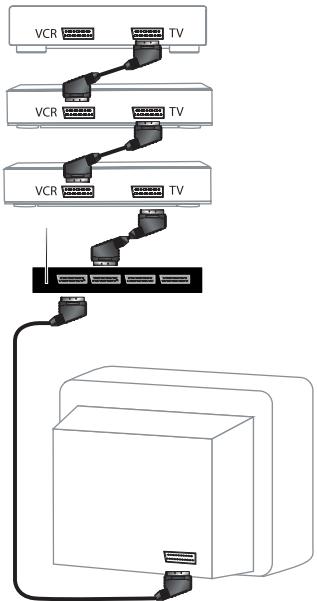

Si vous avez plus de quatre appareils à brancher sur votre téléviseur, les 4 prises péritel DVD, SAT, VCR et AV pourraient ne pas suffire. Toutefois, certains appareils, comme les récepteurs satellites, disposent d'une prise dédiée au magnétoscope. Vous pouvez donc brancher le magnétoscope sur le téléviseur en passant par cet appareil. Ce montage en cascade peut parfois permettre de brancher plus de deux appareils, comme schématisé ci-dessous.

Toutefois, il faut savoir que :

• L'image voit sa qualité dégradée à chaque fois qu'elle passe à travers un appareil. Il faut donc limiter la cascade à 2 ou 3 appareils.
• Pour laisser passer le signal, certains appareils doivent être en marche.
• La plupart des appareils ne permettent pas au signal de « remonter » la cascade. Il n'est donc pas garanti que vous pourrez enregistrer ce que vous voulez si le magnétoscope n'est pas en bas de la cascade.

1 - Téléviseur principal

Pour regarder une source (satellite, DVD, AV ou magnétoscope) sur le téléviseur principal, allumez le téléviseur et la source en question. Forcez votre téléviseur en mode AV (s'il ne s'y met pas automatiquement) et appuyez sur le bouton correspondant de la télécommande (zone TV1). Le voyant correspondant s'allume en rouge brièvement sur le bouton « /TV 1 » jusqu'à ce que le voyant rouge relatif à l'appareil s'allume.

Pour enregistrer une source sur le magnétoscope, connectée à l'émetteur, appuyez sur le bouton correspondant de la télécommande (zone VCR). Si vous n'avez pas sous la main la télécommande, vous pouvez sélectionner la source manuellement en appuyant sur le bouton «VCR» jusqu'à ce que le voyant vert relatif à l'appareil s'affiche.

2 - Téléciseur secondaire

Pour regarder une source (satellite, DVD ou magnétoscope) sur le téléviseur secondaire, forcez votre téléviseur secondaire en mode AV (s'il ne s'y met pas automatiquement) et appuyez sur le bouton correspondant de la télécommande (zone TV2). Si vous n'avez pas sous la main la télécommande, vous pouvez sélectionner la source manuellement sur le récepteur en appuyant sur le bouton «TV2(distant)» jusqu'à ce que la source voulue s'affiche à l'écran. Il n'est pas nécessaire d'allumer le téléviseur principal, sauf si vous devez transmettre l'image de celui-ci (antenne râteau).

En cas de mauvais fonctionnement de la télécommande, vérifiez le sens des piles. Veillez également que le pôle + de la pile soit bien en contact avec le ressort. Par ailleurs, il se peut également que le chapelet infrarouge capte des parasites émis par les sources ou le téléviseur. Dans ce cas, essayez différents chemins pour le chapelet, ou essayez de positionner les émetteurs à différents endroits.

Transmetteur

Bande de fréquence (AV)

Canaux 1 / 2 / 3 / 4

Largeur de bande

Puissance (PIRE max)

2400 - 2483.5 MHz

2434 / 2453 / 2473 / 2411 MHz

14 MHz

10 mW

Récepteur

Bande de fréquence (IR)

Puissance (PIRE)

433.05 - 434.79 MHz

10 mW

Infrarouge

Longueur d'onde

Modulation

940 nm

38 kHz

Alimentation émetteur

Alimentation récepteur

Télécommande

12 VDC / 500 mA

9 VDC / 500 mA

2 x AAA (LR3) 1.5V

Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé et à l'environnement. Rappelez-vous ces appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

Declaration de conformite

Équipement radioélectrique

Nom:

Siège social : METRONIC

Téléphone: 33247346346

Adresse: Node Park Touraine BP 1 TAUXIGNY

Télécopie: 33247346310

Localité: REIGNAC CEDEX

Code postal : 37310

Identification du produit :

Nature: Transmetteur vidéo 5 sources Type: Émetteur / Récepteur 2.45 GHz + 433.92 MHz - Ref: 475286 Autres informations :

Déclaré sous son entière responsabilité que le produit décrit ci-dessus est en conformité avec les exigences essentielles applicables et en particulier celles de la directive 1999/5/CE suivantes :

Article 3.1 a: EN 60065 édition 2002

Article 3.1 b: EN 301 489-1 V 1.6.1 édition 2005 EN 301 489-3 V 1.4.1 édition 2002

Article 3.2: EN 300 440-2 V 1.1.2 édition 2004 EN 300 220-2 V 2.1.1 édition 2006

A cet effet, déclare que toutes les séries d'essais radios ont été effectuées

Identification de l'organisme notifié :

• Nom: néant
• Numéro d'identification : néant
• Procédure suivie: Annexe 3 de la Directive

Date : 27.01.2007
