TRANSMETTEUR VIDEO 1 SOURCE - Transmetteur sans fil METRONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Transmetteur vidéo sans fil
Marque	METRONIC
Modèle	TRANSMETTEUR VIDEO 1 SOURCE
Signal transmis	Audio et vidéo
Fréquence de transmission	2,4 GHz (4 canaux sélectionnables)
Canaux disponibles	Canal 1 : 2,41475 GHz Canal 2 : 2,43275 GHz Canal 3 : 2,45075 GHz Canal 4 : 2,46875 GHz
Portée maximale	40 m en vision directe (réduite par les murs)
Nombre de pièces traversées	Jusqu'à 2 cloisons (murs ou plafond)
Alimentation	2 blocs d'alimentation secteur inclus
Connecteurs	Péritel (SCART) et RCA
Câbles fournis	2 cordons péritel/RCA (code couleur : bleu pour émetteur, vert pour récepteur)
Fonction télécommande	Oui, avec déport infrarouge (2 souris IR)
Accessoires inclus	1 émetteur, 1 récepteur, 2 blocs d'alimentation, 2 cordons péritel/RCA, 1 émetteur infrarouge
Compatibilité	Appareils avec sortie péritel ou RCA (magnétoscope, DVD, ordinateur, etc.)
Utilisation	Intérieur uniquement
Sélection de canal	4 interrupteurs sur émetteur et récepteur
Fonctions principales	Transmission sans fil d'images et son, sélection de canal, commande infrarouge à distance
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux
Sécurité	Éviter les interférences avec micro-ondes et autres équipements RF
Informations générales	Code couleur adaptateurs : bleu pour émetteur, vert pour récepteur

FOIRE AUX QUESTIONS - TRANSMETTEUR VIDEO 1 SOURCE METRONIC

Comment brancher l'émetteur sur l'appareil source ?

Assurez-vous que l'interrupteur ON/OFF est sur OFF. Branchez le cordon péritel/RCA (bleu) sur la sortie péritel de l'appareil source (magnétoscope, DVD, etc.). Si la sortie péritel est déjà occupée, utilisez un répartiteur péritel ou un adaptateur gigogne (non fournis).

Comment brancher le récepteur sur le téléviseur destinataire ?

Mettez l'interrupteur ON/OFF sur OFF. Branchez le cordon péritel/RCA (vert) sur l'entrée péritel du téléviseur. Allumez ensuite le téléviseur et commutez-le en mode auxiliaire (AV) pour voir l'image et entendre le son.

Comment choisir un canal pour éviter les interférences ?

Utilisez les interrupteurs sur l'émetteur et le récepteur. Pour le canal 1, mettez l'interrupteur 1 vers le bas et tous les autres vers le haut. Pour le canal 2, interrupteur 2 vers le bas, etc. Assurez-vous que l'émetteur et le récepteur sont réglés sur le même canal.

Quelle est la portée maximale du transmetteur ?

La portée peut atteindre 40 mètres en vision directe. Dans une habitation, les murs atténuent le signal, réduisant la distance. Normalement, la transmission fonctionne à travers deux cloisons (murs ou plafond).

Pourquoi l'image ne s'affiche-t-elle pas sur le téléviseur destinataire ?

Vérifiez d'abord que les cordons péritel/RCA sont correctement branchés : le bleu sur l'émetteur, le vert sur le récepteur. Assurez-vous que les interrupteurs de canal sont en position identique sur les deux appareils. Vérifiez aussi que le téléviseur est en mode AV.

Comment utiliser la commande infrarouge pour piloter la source à distance ?

Branchez le déport infrarouge (souris IR) sur le récepteur. Placez la souris IR à environ 10 cm devant l'appareil source (démodulateur, magnétoscope, etc.). Dirigez la télécommande de l'appareil source vers le récepteur pour transmettre les commandes.

Que faire si la télécommande ne fonctionne pas à distance ?

Assurez-vous que la souris IR est bien positionnée à environ 10 cm de l'appareil source. La portée infrarouge peut être inférieure à celle de l'image. Essayez de rapprocher le récepteur de l'émetteur. Vérifiez aussi que d'autres équipements sans fil (alarmes, stations météo) n'interfèrent pas.

Puis-je utiliser ce transmetteur avec un ordinateur ?

Oui, si votre ordinateur possède une sortie audio/vidéo RCA. Consultez le mode d'emploi de votre ordinateur pour configurer correctement le périphérique TV. L'utilisation avec un ordinateur nécessite de s'assurer que la configuration est adaptée.

Pourquoi y a-t-il des interférences (parasites) dans la transmission ?

Des interférences peuvent provenir de micro-ondes ou d'autres équipements utilisant la fréquence 2,4 GHz. Essayez de changer de canal via les interrupteurs. Éloignez le transmetteur des sources d'interférences. Évitez d'utiliser l'appareil à proximité de micro-ondes en fonctionnement.

Comment nettoyer et entretenir le transmetteur ?

Nettoyez l'appareil avec un chiffon sec et doux. N'utilisez pas de produits chimiques ou abrasifs. Débranchez les blocs d'alimentation avant le nettoyage. Rangez l'appareil dans un endroit sec et à l'abri de la poussière.

MODE D'EMPLOI TRANSMETTEUR VIDEO 1 SOURCE METRONIC

ATTENTION : les adaptateurs Péritel / RCA ne sont pas identiques. L'un est pour l'émetteur, l'autre est pour le récepteur. Un code couleur est utilisé pour éviter les erreurs : l'adaptateur avec péritel bleue est pour l'émetteur, celui avec la péritel verte est pour le récepteur.

Ce produit permet de transmettre d'une pièce à une autre, et sans fil, des images et du son d'une qualité exceptionnelle.

Vous pouvez par exemple :

• regarder la même émission sur 2 TV différentes sans tirer de câble d'antenne supplémentaire,
• utiliser le lecteur DVD de votre ordinateur pour regarder un film sur votre TV ou à l'aide d'un projecteur numérique (si votre ordinateur est équipé d'une prise RCA et de cartes audio/vidéo),
• voir un programme sur une TV source et un autre sur une seconde TV en utilisant le magnétoscope de la TV source,
• et bien d'autres fonctionnalités...

Attention, l'appareil ne peut être utilisé que pour une transmission audio / vidéo à l'intérieur des bâtiments.

Description du contenu :

Cet ensemble contient :

- 1 émetteur - 1 récepteur - 2 blocs d'alimentation - 2 cordons péritel/RCA - 1 émetteur infrarouge

Branchement de l'émetteur sur l'appareil SOURCE :

Attention : toutes les connexions doivent être faites avec l'interrupteur ON/OFF sur la position OFF.

Magnétoscope

OFF

Si l'appareil source n'a pas de sortie péritel libre, vous nevez utiliser une des deux solutions suivantes : Utiliser un cordon RCA-RCA (non fourni) si votre source possède des sorties audio-video RCA. - Utiliser un répartiteur péritel 1 entrée-2 sorties (Réf. METRONIC 475002) ou un adaptateur péritel gigogne - 3 RCA (Réf. METRONIC 475008). (non fournis).

En cas d'utilisation de cet appareil à partir d'un ordinateur, il est IMPERATIF de se reporter au mode d'emploi Macintosh ou PC de votre installation pour s'assurer de la bonne configuration de ce dernier. (périphérique TV)

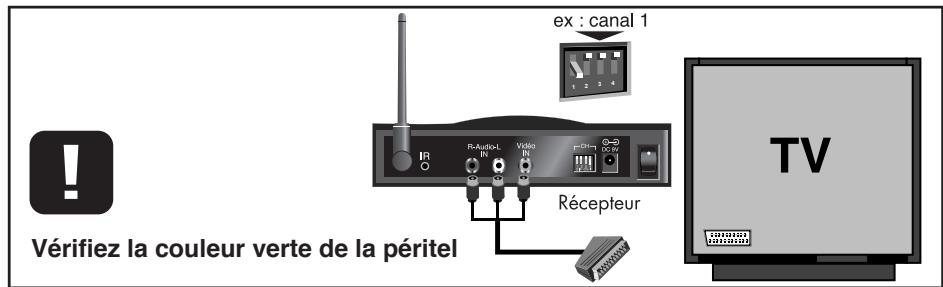

Branchement du recepteur a l'appareil destinataire:

Attention : toutes les connexions doivent être faites avec l'interrupteur ON/OFF sur la position OFF.

Une fois la prise péritel branchée, commutez la TV en auxiliaire (AV), elle affichera les images et le son provenant de la source.

Utilisation :

Afin d'éviter des interférences avec d'autres systèmes similaires, vous pouvez désirer choisir parmi 4 fréquences différentes :

• Canal 1 : 2,41475 GHz Interrupteur 1 vers le bas, tous les autres vers le haut.
• Canal 2 : 2,43275 GHz Interrupteur 2 vers le bas, tous les autres vers le haut.
• Canal 3 : 2,45075 GHz Interrupteur 3 vers le bas, tous les autres vers le haut.
• Canal 4 : 2,46875 GHz Interrupteur 4 vers le bas, tous les autres vers le haut.

B) La transmission peut porter jusqu'à 40 m en vision directe émetteur - récepteur. Dans une habitation, les murs atténuent le signal et réduisent la distance de transmission.

Normalement, la transmission doit sans problème supporter deux cloisons (murs ou plafond).

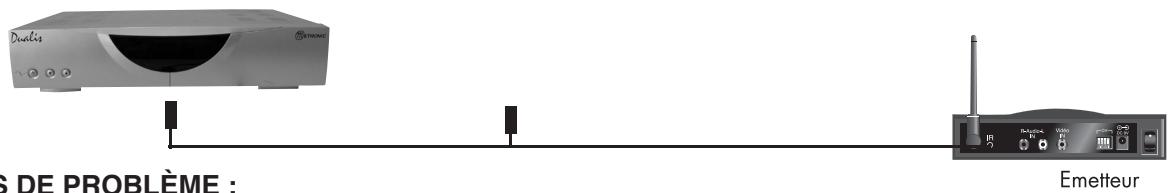

Commandine infrarouge :

Il est possible de commander votre source depuis votre TV destinataire. Par exemple, en important dans votre chambre la télécommande de votre décodeur satellite, vous pouvez le piloter depuis votre chambre en dirigeant sa télécommande vers le récepteur. Il faut orienter la «souris» infrarouge de sorte que celle-ci illumine la face avant de l'appareil à commander. Le cordon infrarouge contient deux «souris» : une pour l'appareil source, l'autre pour un éventuel autre appareil en cas de montage sur multiprise péritel.

En cas de problème :

• Vérifiez les cordons péritel / RCA. L'un est spécifique pour l'émetteur (bleu), l'autre est spécifique pour le récepteur (vert).
• Vérifiez la position des interrupteurs.

Ex : pour désirer le canal 1, l'interrupteur de l'émetteur doit être en bas. Sur le récepteur, l'interrupteur 1 est vers le bas, tous les autres sont vers le haut.

• Problème de commande infrarouge :

Le déport infrarouge doit être positionné à environ 10 cm devant l'appareil source que vous souhaitez commander (démodulateur, magnétoscope, terminal numérique, DVD, etc.). - La portée du déport infrarouge est souvent inférieure à la portée de l'image. Si vous rencontrez des problèmes avec le déport infrarouge, vérifiez que ce n'est pas un problème de distance en déconnectant le récepteur du téléviseur secondaire et en rapprochant le récepteur de l'émetteur. - Le déport infrarouge utilise une fréquence également utilisée pour certains équipements domestiques sans fil (alarme, stations météo, etc.). En cas de dysfonctionnement, essayez de désactiver ces équipements pour identifier l'origine du problème.

ATTENTION : Eviter les interférences radios (micro-ondes). Cet équipement génère et utilise des ondes radio-fréquence et peut, dans certains cas, créer des perturbations et des interférences dans les communications radios.
