TRANSMETTEUR VIDEO 4 SOURCES - Transmetteur sans fil METRONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Transmetteur vidéo sans fil 4 sources
Marque	METRONIC
Modèle	TRANSMETTEUR VIDEO 4 SOURCES
Alimentation émetteur	9 V DC / 400 mA
Alimentation récepteur	9 V DC / 400 mA
Alimentation télécommandes	2 piles AA (LR6) 1,5 V (non fournies)
Bande de fréquence (émetteur)	2,4 GHz (2400-2483,5 MHz)
Canaux (émetteur)	4 (2414, 2432, 2450, 2468 MHz)
Puissance émetteur (PIRE max)	10 mW
Bande de fréquence (récepteur IR)	433,05-434,79 MHz
Longueur d'onde IR	940 nm
Modulation IR	38 kHz
Connectique	Péritel (2 cordons fournis)
Nombre de sources	4 (SAT, DVD, VCR, TV)
Type de transmission	Sans fil (RF)
Télécommandes incluses	2 (8 boutons et 4 boutons)
Accessoires inclus	2 cordons péritel, 2 alimentations, chapelet infrarouge, adhésifs double face
Fonctions	Transmission sans fil de 4 sources vers un téléviseur secondaire, déport de télécommande via chapelet infrarouge, sélection de source depuis les télécommandes
Compatibilité	Sources avec prise péritel
Entretien	Nettoyer avec un chiffon sec
Sécurité	Ne pas exposer à l'eau ni aux éclaboussures ; débrancher en cas d'orage
Utilisation	Pour transmettre des signaux audio/vidéo vers un second téléviseur

FOIRE AUX QUESTIONS - TRANSMETTEUR VIDEO 4 SOURCES METRONIC

Comment brancher l'émetteur et le récepteur ?

Branchez les cordons péritel des sources sur l'émetteur (SAT, DVD, VCR), puis reliez l'émetteur au téléviseur principal avec le cordon fourni. Pour le récepteur, reliez-le au téléviseur secondaire avec le second cordon péritel. Branchez les alimentations secteur et allumez les appareils. Sélectionnez le même canal sur l'émetteur et le récepteur (1 à 4).

Comment changer de source sur le téléviseur secondaire ?

Utilisez la télécommande 4 boutons : appuyez sur le bouton correspondant à la source souhaitée (SAT, DVD, VCR ou TV). Le voyant correspondant s'allume en vert sur l'émetteur.

Que faire en cas d'interférences ou d'image perturbée ?

Essayez de changer de canal sur l'émetteur et le récepteur (1 à 4). Déplacez l'émetteur ou le récepteur de quelques centimètres pour améliorer la réception. Évitez les obstacles métalliques et les autres appareils sans fil (Wi-Fi, micro-ondes).

Puis-je regarder une source différente sur chaque téléviseur ?

Oui, vous pouvez regarder une source sur le téléviseur principal et une source différente sur le secondaire. Par exemple, regardez le satellite au salon et le DVD dans la chambre. Cependant, vous ne pouvez pas regarder deux chaînes satellite différentes simultanément car le transmetteur ne contient pas de tuner.

Comment utiliser le déport de télécommande ?

Connectez le chapelet infrarouge à l'émetteur. Positionnez chaque diode en face du récepteur IR de la source correspondante (satellite, magnétoscope, etc.) et fixez-les avec les adhésifs double face. Depuis la pièce secondaire, pointez la télécommande d'origine de la source vers le récepteur du transmetteur pour piloter l'appareil à distance.

Que faire si l'image n'apparaît pas sur le téléviseur secondaire ?

Vérifiez que le téléviseur secondaire est en mode AV. Assurez-vous que l'émetteur et le récepteur sont allumés (voyant rouge) et sur le même canal. Vérifiez les connexions péritel. Si nécessaire, redémarrez les appareils.

Puis-je connecter plus de 4 sources ?

L'émetteur dispose de 3 entrées dédiées (SAT, DVD, VCR) et une pour la TV (via le téléviseur principal). Pour brancher plus d'appareils, utilisez un montage en cascade : par exemple, branchez le magnétoscope sur le satellite, puis le satellite sur l'émetteur. Attention : la qualité d'image peut se dégrader et certains appareils doivent être allumés.

Comment installer le transmetteur avec un décodeur Canal+ ?

Si vous avez un magnétoscope, sélectionnez la chaîne 4 du magnétoscope et appuyez sur la touche VCR de la télécommande. Si vous n'avez pas de magnétoscope, sélectionnez la chaîne 4 du téléviseur principal et appuyez sur VCR.

Quelles sont les précautions d'usage importantes ?

N'exposez pas l'appareil à l'eau ou aux éclaboussures. En cas d'orage, débranchez tous les appareils audio-vidéo. Éteignez l'émetteur lorsque vous ne l'utilisez pas (bouton marche/arrêt). Ne jetez pas les piles usagées avec les ordures ménagères.

Comment nettoyer le transmetteur ?

Utilisez un chiffon doux et sec pour nettoyer l'appareil. N'utilisez pas de produits liquides ou abrasifs.

MODE D'EMPLOI TRANSMETTEUR VIDEO 4 SOURCES METRONIC

Transmetteurs 4 Sources

Description générale

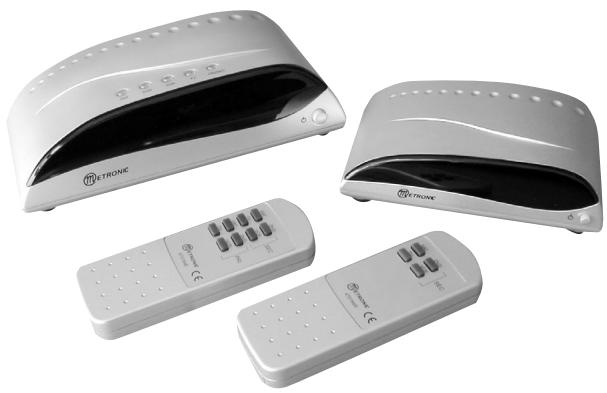

Le transmetteur multisource Métronic permet de transporter, sans fil, vers un autre téléviseur les sources (satellite, magnétoscope, DVD, TV) connectées à votre téléviseur principal. Grâce à son déport de télécommande intégré, vous pouvez piloter à distance les appareils. Par exemple, vous pouvez emmener la télécommande du récepteur satellite dans votre chambre, et changer de chaîne satellite sans revenir changer de chaîne dans le salon.

L'ensemble est composé des éléments suivants :

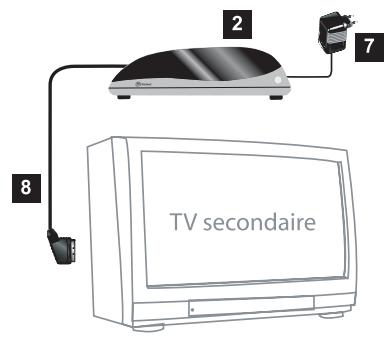

1 - Émetteur. Il transmet les signaux des sources vers le téléviseur et vers le récepteur situé dans l'autre pièce. 2 - Récepteur. Il reçoit les signaux de l'émetteur et les transmet au téléviseur secondaire par l'intermédiaire d'un cordon péritel(8). 3 - Télécommande 8 boutons. Les 4 touches du haut (SEC) permettent de choisir quelle source est envoyée au téléviseur secondaire. Les 4 touches du bas (PRI) permettent de choisir quelle source est envoyée au téléviseur principal. 4 - Télécommande 4 boutons. Permet de désigner la source, depuis le téléviseur secondaire 5 - Chapelet infrarouge. Permet de piloter les sources depuis le téléviseur secondaire, en utilisant la télécommande d'origine. Le chapelet contient 4 diodes à positionner en face des récepteurs infrarouge des sources à piloter. 6 - Adhésifs double face. Pour coller les diodes sur les faces avant des appareils. 7 - Alimentations secteurs (x2) pour l'émetteur et le récepteur. 8 - Cordon péritel (x2) pour relier l'émetteur au téléviseur principal et le récepteur au téléviseur secondaire. 9 - Cordon TV. (option)

SAT

VCR

DVD

Precautions d'usage / avertissements

L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et, de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.

La fréquence utilisée pour transmettre l'image et le son est également utilisée pour d'autres applications (réseaux informatiques sans fil, fours à micro-ondes, etc.) Afin de réduire les risques de brouillage, 4 fréquences différentes (canaux) sont utilisables. Il peut toutefois arriver que le brouillage ne puisse pas être supprimé par un changement de canal.

Lorsque vous n'utilisez plus l'émetteur, vous avez l'obligation légale de l'éteindre en appuyant sur le bouton marche / arrêt de la face avant.

Les transmetteurs vidéo ne contiennent pas de tuner. Il est donc impossible de regarder une chaîne satellite sur le téléviseur principal et simultanément une autre chaîne satellite sur le téléviseur secondaire. En revanche, vous pouvez regarder n'importe quelle source d'un côté et n'importe quelle autre source de l'autre côté, par exemple regarder la chaîne satellite que vous voulez en haut, et le DVD en bas. Il est possible de transmettre le signal provenant du téléviseur (antenne râteau) vers le récepteur. Evidemment, pour faire cela, le téléviseur principal doit rester allumé.

Chaque télécommande fonctionne avec 2 piles AA non fournies. Dans un respect de l'environnement et de la loi, ne jetez jamais les piles usagées avec les ordures ménagères. Rapportez-les à votre point de vente où vous trouvez des containers pour piles usagées.

En cas d'orage, débranchez tous vos appareils audio-video du secteur; ils pourraient subir des dommages non couverts par la garantie.

Branchements sur l'émetteur

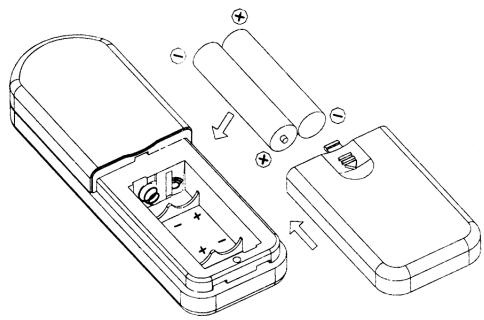

1. Installer les 4 piles AA non fournies dans les télécommandes. Veillez à respecter les polarités indiquées dans le logement.

1. Débranchez les cordons péritel qui arrivent à l'arrière de votre télévisueur et branchez-les sur la prise ajustée de l'émetteur (SAT, DVD ou VCR). Il se peut que plusieurs appareils utilisent le même cordon. Par exemple, un cordon péritel va du magnétoscope au satellite, puis du satellite au télévisueur (branchement en cascade). Dans ce cas, connectez uniquement le cordon venant du satellite à l'entrée SAT de l'émetteur. Consultez le paragraphe "Montages en cascade" pour plus de détail.
2. Reliez le téléviseur principal au boîtier émetteur grâce au cordon péritel fourni.
3. Installez l'émetteur le plus haut possible au-dessus du téléviseur.
4. Branchez une des alimentations secteur à l'arrière de l'émetteur et sur le secteur.
5. Mettez le sélecteur de canal de l'émetteur sur la position "1"

1. Appuyez sur le bouton de l'émetteur. Le voyant rouge doit s'allumer.
2. Allumez le téléviseur puis toutes les sources connectées directement sur l'émetteur. Mettez le téléviseur en mode A/V pour visualiser les signaux provenant de l'émetteur. En général, il faut appuyer sur la touche AV ou EXT ou TV de la télécommande du téléviseur. En cas de problème, consultez la notice de celui-ci.
3. En appuyant sur chacune des 4 touches du bas de la télécommande 8 boutons, vérifiez que vous pouvez regarder toutes les sources connectées.

Branchement du récepteur

1. Reliez le boîtier récepteur au téléviseur secondaire à l'aide du cordon péritel fourni.
2. Allumez le téléviseur secondaire et mettez-le en mode AV. L'écran doit être noir.
3. Branchez l'alimentation secteur à l'arrière du récepteur et sur le secteur.
4. Mettez la sélection de canal du récepteur sur la position "1"
5. Appuyez sur le bouton du récepteur. Le voyant rouge doit s'allumer, et l'image de la source apparaître sur l'écran.
6. En appuyant sur chacune des 4 touches du bas de la télécommande (4 boutons), vérifie que vous pouvez regarder toutes les sources connectées. Si l'image est perturbée, essayez de trouver un autre emplacement de l'émetteur et du récepteur pour améliorer la qualité de réception. Parfois, un déplacement de quelques centimètres suffit. Enfin, si ça ne suffit pas, essayez un autre canal (sur l'émetteur ET le récepteur).

Déport de télécommande

1. Pour chaque appareil, déterminez l'emplacement de la face avant où est située la cellule de réception télécommande. En cas de doute, consultez la notice de l'appareil en question.
2. Connectez le chapelet de diodes à l'arrière de l'émetteur et déterminez le chemin qui permettra de positionner une diode en face de chaque appareil à commander.
3. Collez les diodes grâce aux adhésifs double face fournis.
4. Prenez les télécommandes de chaque appareil à commander et emmenez-les près du récepteur. Avec la télécommande 4 boutons, sélectionnez une source puis essayez la télécommande de cette source en la dirigeant vers le récepteur. Vérifiez que la télécommande pilote bien la source puis passez à la source suivante. En cas d'échec, vérifie le positionnement de la diode correspondante.
5. Notre installation est terminée.

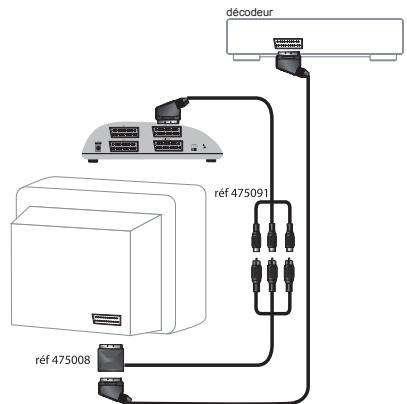

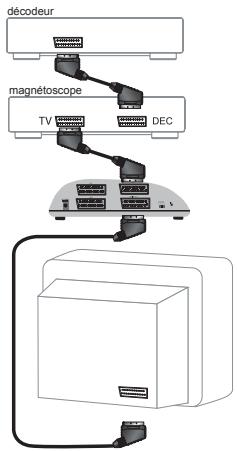

Branchement d'un décodeur canal+ type système

Vous avez un magnétoscope

Vous n'avez pas de magnétoscope

Pour transférer Canal+, vous devez sélectionner la chaîne 4 du magnétoscope et appuyer sur la touche VCR de la télécommande.

Pour transférer Canal+, vous devez sélectionner la chaîne 4 du téléviseur et appuyer sur la touche VCR de la télécommande.

Si vous avez plus de trois appareils à brancher sur votre téléviseur, les 3 prises péritel DVD, SAT et VCR pourraient ne pas suffire. Toutefois, certains appareils, comme les récepteurs satellite, disposent d'une prise dédiée au magnétoscope. Vous pouvez donc brancher le magnétoscope sur le téléviseur en passant par cet appareil. Ce montage en cascade peut parfois comporter plus de deux appareils, comme schématisé ci-dessous.

Toutefois, il faut savoir que :

• L'image voit sa qualité dégradée à chaque fois qu'elle passe à travers un appareil. Il faut donc limiter la cascade à 2 ou 3 appareils.
• Pour laisser passer le signal, certains appareils doivent être en marche.
• La plupart des appareils ne permettent pas au signal de «remonter» la cascade. Il n'est donc pas garanti que vous pourrez enregistrer ce que vous voulez si le magnétoscope n'est pas en bas de la cascade.

Pour regarder une source (satellite, DVD ou magnétoscope) sur le téléviseur principal, allumez le téléviseur, le transmetteur et la source en question. Forcez votre téléviseur en mode AV et appuyez sur le bouton correspondant de la télécommande 8 boutons (touches du bas). Le voyant correspondant s'allume en rouge secondaire. Si vous n'avez pas sous la main la télécommande 8 boutons, vous pouvez sélectionner la source manuellement en appuyant sur le bouton PRI/SEC jusqu'à ce qu'il soit rouge, puis sur le bouton de la source en question.

Pour regarder une source (satellite, DVD ou magnétoscope) sur le téléviseur secondaire, forcez votre téléviseur secondaire en mode AV et appuyez sur le bouton correspondant de la télécommande 4 boutons. Il n'est pas nécessaire d'allumer le téléviseur principal, sauf si vous pouze transmettre l'image de celui-ci (antenne râteau). Vous pouze aussi selectionner la source à transmettre à partir de l'émetteur, grâce à la télécommande 8 boutons (touches du haut). Le voyant correspondant s'allume en vert principal.

Transmetteur

Bande de fréquence (AV)

2400 - 2483.5 MHz

2414 / 2432 / 2450 / 2468 MHz

Canaux 1 / 2 / 3 / 4

15 MHz

Largeur de bande

10 mW

Puissance (PIRE max)

Récepteur

Bande de fréquence (IR)

433.05 - 434.79 MHz

Puissance (PIRE)

10 mW

Infrarouge

longueur d'onde

940 nm

modulation

38 kHz

Alimentations

emetteur

9 VDC / 400 mA

récepteur

9 VDC / 400 mA

telecommandes

2 x AA (LR6) 1.5V

C∈ 0336①

Declaration de conformite

Équipement radioélectrique

Nom:

Siège social : METRONIC

Téléphone: 33247346346

Adresse: Node Park Touraine BP 1 TAUXIGNY

Télécopie:33247346347

Localité: REIGNAC CEDEX

Code Postal : 37310

Identification du produit :

Nature: Transmetteur vidéo multisource - Type: Émetteur / Récepteur 2.45 GHz + 433.92 MHz - Référence commerciale : 475184 (gris silver) / 475185 (noir) / 475185 (plug UK) Autres informations :

Déclaré sous son entière responsabilité que le produit décrit ci-dessus est en conformité avec les exigences essentielles applicables et en particulier celles de la directive 1999/5/CE suivantes :

Article 3.1 a: EN 60065 édition 1998

Article 3.1 b: EN 300 489-1l-17 édition 2001

Article 3.2: EN 300 440 édition 1999

EN 300 220-11-3 édition 2000

A cet effet, déclare que toutes les séries d'essais radios ont été effectuées

Identification de l'organisme notifié :

• Nom: TNO
• Numéro d'identification : 0336
• Procédure suivie: Annexe 4 de la Directive

Date : 26 juin 2003
