Type de produit	Télescope astronomique
Caractéristiques techniques principales	Ouverture de 70 mm, longueur focale de 700 mm, rapport focal f/10
Utilisation	Observation des étoiles, planètes et objets célestes, idéal pour les débutants
Maintenance et réparation	Nettoyage des optiques avec un chiffon doux, vérification régulière des montures et des accessoires
Sécurité	Ne pas regarder directement le soleil, utiliser des filtres appropriés pour l'observation solaire
Informations générales utiles	Facile à assembler, livré avec un trépied stable et des oculaires interchangeables

FOIRE AUX QUESTIONS - VOYAGER BUSHNELL

Comment puis-je régler la mise au point de ma lunette BUSHNELL VOYAGER ?

Pour régler la mise au point, tournez la molette de mise au point située près de l'oculaire jusqu'à ce que l'image soit nette.

Mon BUSHNELL VOYAGER ne capte pas d'image claire. Que dois-je faire ?

Assurez-vous que l'objectif est propre et exempt de poussière. Vérifiez également que vous utilisez la lunette dans des conditions d'éclairage appropriées.

Quelle est la distance minimale d'observation avec le BUSHNELL VOYAGER ?

La distance minimale d'observation est généralement d'environ 5 mètres, mais cela peut varier selon le modèle.

Comment puis-je nettoyer les lentilles de ma lunette BUSHNELL ?

Utilisez un chiffon en microfibre doux et sec pour essuyer délicatement les lentilles. Évitez d'utiliser des produits chimiques agressifs.

Est-il possible de fixer un trépied au BUSHNELL VOYAGER ?

Oui, le BUSHNELL VOYAGER est compatible avec les trépieds standards. Assurez-vous d'utiliser un adaptateur si nécessaire.

Que faire si la lunette est trop lourde à transporter ?

Considérez l'utilisation d'un sac de transport rembourré pour faciliter le transport et réduire la fatigue.

Comment puis-je ajuster la luminosité de l'image observée ?

Vous pouvez ajuster la luminosité en modifiant l'angle d'observation ou en utilisant des filtres appropriés si disponibles.

Quelle est la garantie offerte avec le produit BUSHNELL VOYAGER ?

La garantie standard est généralement de 2 ans contre tout défaut de fabrication. Vérifiez les termes spécifiques dans le manuel.

Est-ce que le BUSHNELL VOYAGER est étanche ?

Oui, le BUSHNELL VOYAGER est conçu pour être résistant à l'eau, mais il n'est pas totalement submersible.

Comment puis-je stocker correctement ma lunette BUSHNELL VOYAGER ?

Conservez la lunette dans un endroit sec et frais, à l'abri de la lumière directe du soleil et de l'humidité.

MODE D'EMPLOI VOYAGER BUSHNELL

Nous vous félicitons pour l'achat de votre télescope Bushnell Voyager avec Tour du Ciel. Ce télescope est réellement l'instrument d'initiation suprême. Le combiné Tour du Ciel est parlant et propose une visite personnelle en temps réel du ciel nocturne, nuit après nuit. Pour chaque objet de la visite, des coordonnées sont fournies afin de le trouver rapidement dans le ciel avec le télescope.

Après avoir lu ce manuel et préparé votre séance d'observation suivant les indications des pages qui suivent, vous pourrez commencer à utiliser la fonction Tour du Ciel de la manière suivante :

Après avoir introduit 3 piles AA, tenez le bouton « Constellation » enfoncé (le bouton supérieur gauche du groupe de quatre boutons) jusqu'à ce que le combiné Tour du Ciel se mette à parler et vous invite à le configurer.

Pour déterminer votre latitude et votre longitude, veuillez consulter une carte de votre région ou connectez-vous sur le site Bushnell pour obtenir de l'aide (www.bushnell.com).

Une fois que la configuration est terminée et que le combiné a confirmé la sauvegarde des paramètres, éteignez l'appareil. Pour commencer à utiliser le combiné, tenez le bouton Constellation enfoncé jusqu'à ce que l'appareil se rallume.

Vos paramètres de configuration sont conservés durablement à condition de ne pas enlever les piles. Ceci vous permet de profiter immédiatement du Tour du Ciel chaque fois que vous l'utilisez depuis le même point d'observation. Si vous avez changé de lieu d'observation, vous pouvez modifier vos paramètres en tenant le bouton « Mythologie » enfoncé (au lieu du bouton « Constellation ») pour allumer le combiné. Ensuite, suivez simplement les instructions parlées.

Nous vous souhaitons de nombreuses années de plaisir avec ce télescope.

NOBSERVEZ JAMAIS DIRECTEMENT LE SOLEIL AVEC LE TÉLESCOPE, SOUS PEINE DE LÉSIONS IRRÉVERSIBLES DES YEUX

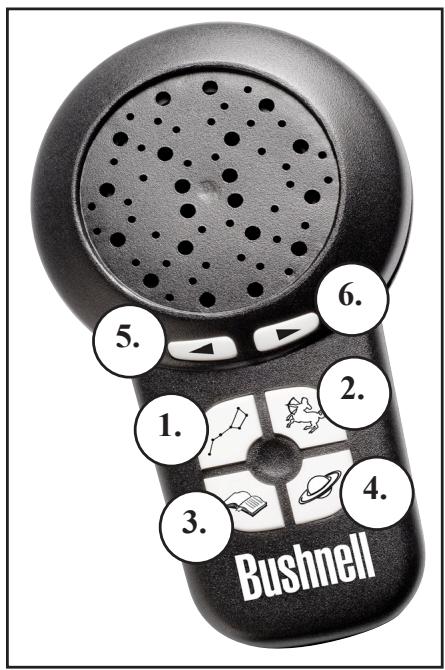

Interface du combiné TOUR du CIEL

1. Bouton Constellation (met également l'appareil en marche lorsqu'il est tenu enfoncé)
2. Bouton Mythologie (met également l'appareil en mode CONFIGURATION lorsqu'il est tenu enforcé)
3. Bouton Le saviez-vous?
4. Bouton Planètes
5. Bouton Précédent (permet également de baisser le volume s'il est tenu enfoncé pendant que le combiné parle)
6. Bouton Suivant (permet également d'augmenter le volume s'il est tenu enfoncé pendant que le combiné parle)

Tous les boutons sont illuminés pour l'utilisation de NUIT.

Le bouton du mode Constellation offre une visite de nombreuses constellations bien connues et fournit des informations de base sur chacune d'elles, notamment des conseils pour les repérer et naviguer à travers la région environnante, ainsi que des renseignements spécifiques sur les étoiles et autres objets particuliers qu'elles contiennent.

Le bouton du mode Mythologie permet d'écouter des histoires et légendes anciennes afin de comprendre l'origine de la représentation et du nom des constellations.

Le bouton du mode Le saviez-vous ? offre des informations etonnantes sur chaque constellation, notamment la distance de ses étoiles, leur dimension ou autres renseignements d'intérêt.

Le bouton du mode Planètes offre une visite guidée des planètes.

Remarque: Pour profiter au maximum du Tour du Ciel (en mode Constellation, par exemple), il est conseillé d'écouter la totalité des commentaires avant de passer à un autre mode. Chaque fois qu'on passe dans un autre mode, de nouvelles informations sont fournies, mais il est possible que tout n'ait pas été entendu dans le mode précédent, à moins de continuer à appuyer sur le bouton Suivant jusqu'à ce que le commentaire se répète.

Appuyez sur un bouton de mode plusieurs fois de suite pour passer successivement aux objets suivants dans ce mode.

Le combiné s'éteint automatiquement au bout d'un certain temps afin d'économiser les piles. Toutefois, l'éclairage de la monture et la recherche à point rouge doivent être éteints manuellement.

Nomenclature des PIECES - tous modeles

1. Chercheur à point rouge
2. Oculaires de format 1,25" (31,7 mm)
3. Monture de télescope lumineuse fixée sur trépied en aluminium régable
4. Miroir diagonal (réflecteurs seulement)
5. Oculaire redresseur 1,5x (certains modèles seulement)
6. Combiné Tour du Ciel
7. Tube du télescope principal
8. Boussole
9. Lentille Barlow (certains modèles seulement)

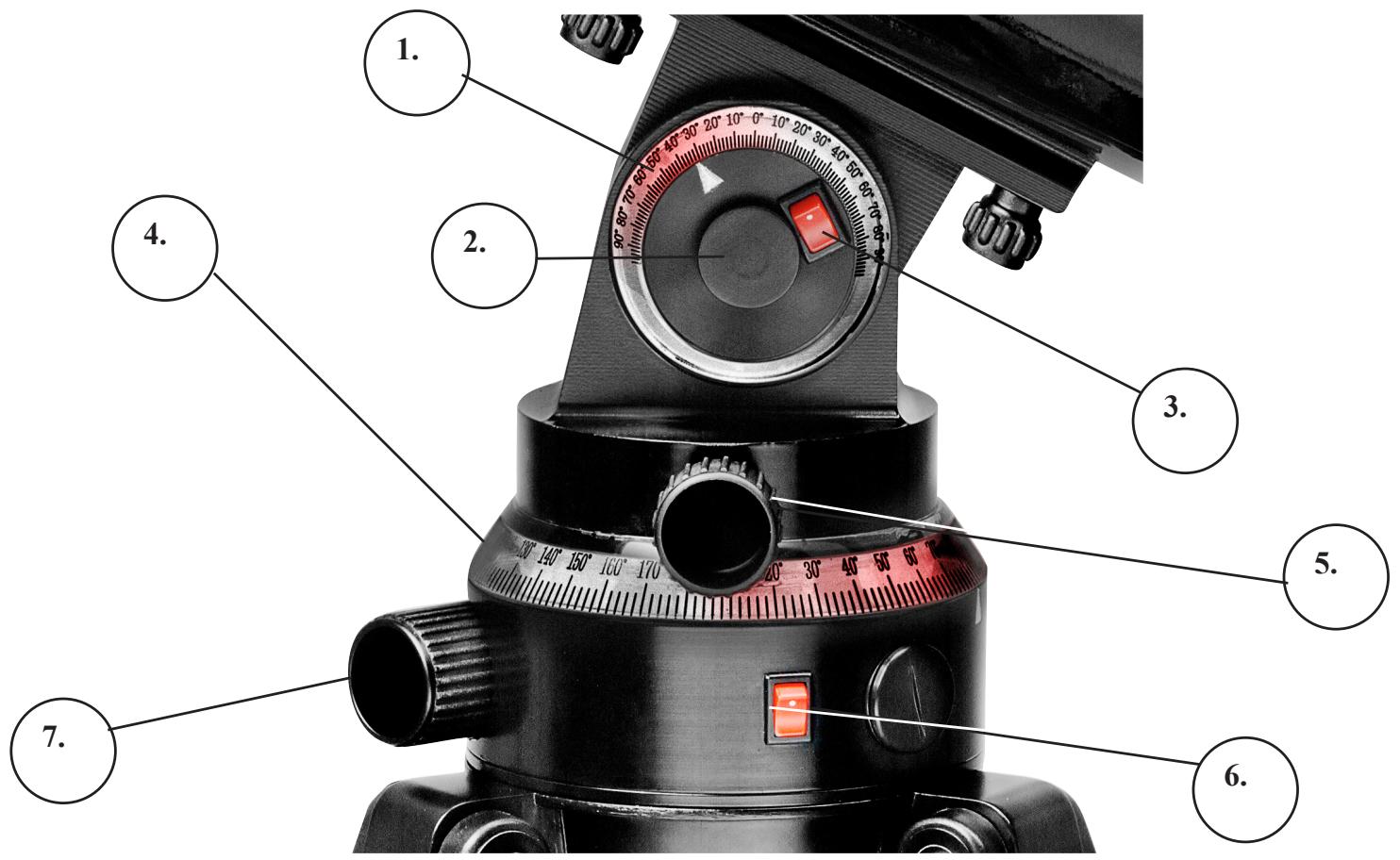

Pièces de la monture du télescope

1. Cadran d'altitude lumineux
2. Molette de verrouillage de l'altitude (audios)
3. Interrupteur d'éclairage du cadran d'altitude
4. Cadran d'azimuth lumineux
5. Molette de verrouillage de l'azimut
6. Interrupteur d'éclairage du cadran d'azimut
7. Molette de réglage fin de l'azimut (s'utilise uniquement lorsque la molette de verrouillage de l'azimut est engagée)

Principaux éléments du télescope

78-9930/78-9945

78-9960/78-9970

Légende des composants du télescope

1. Chercheur à point rouge
2. Oculaire de format 1,25" (31,7 mm)
3. Mise au point à crémaillère
4. Support de plateau à accessoires
5. Réglage de jambe de trépied
6. Plateau à accessoires à fixation rapide
7. Tube de téléscope principal
8. Trépied en aluminium réglable

L'assemblage du télescope ne nécessite aucun outillage.

Sortez tous les éléments du carton et identifiez toutes les pièces. Il est conseillé d'étaler toutes les pièces devant vous avant l'assemblage. Ce téléscope est un appareil optique de précision et ses pièces doivent être manipulées avec précaution — en particulier le combiné Tour du Ciel, la lunette, les oculaires et divers accessoires.

Montage du trépied et du plateau à accessoires

1. Dressez la monture lumineuse Voyager avec son trépied fixé sur une surface horizontale. Écartez les jambes du trépied jusqu'à leur position maximale.
2. Abaissez les supports de plateau et posez le plateau à accessoires à fixation rapide sur les supports.
3. Introduisez la vis de fixation du plateau à accessoires à travers le centre des supports et serrez.
4. Pour régler la hauteur du trépied selon les besoins, desserrez les vis de réglage des jambes de trépied et allongez les jambes jusqu'à la hauteur souhaitée. Resserrez les vis de réglage des jambes de trépied.

Pose du tube de téléscope

1. Repérez le tube de téléscope principal.
2. Enlevez les écrous des deux boulons dépassant par le dessous du tube de téléscope.
3. Posez le tube de téléscope sur la monture lumineuse en passant les deux boulons de fixation à travers les deux trous correspondants sur la monture.
4. Révissez et serrez les écrous sur les boulons du tube de téléscope.

Pose des autres accessoires du télescope

1. Repérez le rechercheur à point rouge.
2. Posez le chercheur sur sa patte de fixation au sommet du tube de téléscope, près du mécanisme de mise au point.
3. Glissez le chercheur vers l'avant jusqu'à ce qu'il soit solidement fixé. Le grand côté du chercheur doit être tourné vers le côté ouvert du tube de téléscope.
4. Posez l'oculaire de faible grossissement.

a. Sur les télescopes réflecteurs, introduisez l'oculaire directement dans le mécanisme de mise au point du tube. b. Sur les télescopes réfracteurs, introduisez l'oculaire dans le miroir diagonal, puis introduisez le miroir diagonal dans le mécanisme de mise au point. 5. Serrez toutes les vis de calage pour fixer les accessoires.

Lentille barlow (certains modèles)

Certains modèles Voyager avec Tour du Ciel sont fournis avec une lentille Barlow. Cet accessoire permet une double utilisation de tout oculaire. Il suffit de placer la lentille Barlow entre le mécanisme de mise au point et l'oculaire sur les télescopes de type reflecteur ou entre le mécanisme de mise au point et le miroir sur les télescopes de type refracteur. En fonction de la valeur indiquée sur la lentille Barlow, l'utilisation de cet accessoire peut doubler, voire tripler, le grossissement de l'oculaire. Gardez à l'esprit qu'il est toujours conseillé d'utiliser un oculaire de faible grossissement, mais qu'un grossissement plus fort convient bien pour les objets les plus grands et lumineux tels que la lune et les planètes.

Lentille redresse 1,5X (certains modèles seulement)

Cet accessoire permet d'observer des objets sur terre tels qu'on les verrait naturellement à l'œil nu. Pour utiliser cet accessoire, il suffit de placer la lentille redresseuse entre l'oculaire et le mécanisme de mise au point du télescope.

Mise au point du télescope

1. Après avoir choisi l'oculaire souhaité, pointez le tube de télescope principal vers une cible terrestre éloignée d'au moins 200 mètres (un poteau de téléphone ou un bâtiment, par ex.). Tournez le mécanisme à crémaillère de manière à partager le tube de mise au point au maximum.
2. Tout en regardant à travers l'oculaire, rétractez lentement le tube de mise au point en tournant le mécanisme à crémaillère jusqu'à ce que l'objet devienne net.

Alignement du chercheur

1. Regardez à travers le tube de télescope principal et visez une cible bien définie (voir la section Mise au point du télescope).
2. En regardant à travers le searcher, serrez en alternance chacune des vis de réglage du searcher jusqu'à ce que le centre du searcher soit précisément placé sur l'objet qui est également au centre du champ de vision de l'optique principale.
3. À présent, les objets repérés initialement à l'aide du recherche sont également centrés dans le champ de vision de l'optique principale.

Mise en PLACE des PILES

Le combiné Tour du Ciel est alimenté par 3 piles AA (non fournies) qui se mettent en place comme dans la majorité des télécommandes.

La monture lumineuse Voyager est alimentée par deux piles boutons CR1620 (fournies). Pour permettre ces piles en place, ouvre le capuchon de pile situé à côté de l'interrupteur d'éclairage de cadran.

NOBSERVEZ JAMAIS DIRECTEMENT LE SOLEIL AVEC LE TÉLESCOPE, SOUS PEINE DE LÉSIONS IRRÉVERSIBLES DES YEUX

1. Installez le télescope assemblé sur une surface plane stable. Un jardin est préférable à une terrasse.
2. Appuyez sur les deux interrupteurs d'éclairage de cadran afin d'éclairer la monture.
3. Alignez correctement le télescope sur la direction « 0 » de la boussole fournie. Le télescope s'oriente dans cette direction de la manière suivante (voir la nomenclature des pièces de la monture à la page d'illustration des pièces) :

a. Trouvez la flèche-repère noire, placée directement sous le cadran d'azimut sur la monture.

b. Déplacez le trépied (ou le télescope complet) jusqu'à ce que cette flèche pointe dans la direction indiquée par « 0 » sur la boussole. c. Desserrez la molette de verrouillage de l'azimut et faites tourner le télescope de manière à l'aligner avec la flèche-repère (et le « 0 » de la boussole). Sur les télescopes refracteurs, la grande lentille de la lunette doit être pointée dans la même direction que la flèche-repère. Sur les télescopes reflecteurs, le côté « ouvert » du tube de télescope doit pointer dans cette direction. d. Enfin, avec la molette de verrouillage de l'azimut toujours desserrée, faites tourner le cadran d'azimut de manière à aligner le « 0 » du cadran avec la flèche-repère, le tube de télescope et la direction « 0 » de la boussole.

1. Mettez le combiné Tour du Ciel en marche en tenant le bouton « Constellation » enfoncé.

a. S'il s'agit de la première installation du système, le combiné vous demande d'indiquer la date, l'heure et les coordonnées du lieu d'observation. Une fois configuré, le combiné Tour du Ciel conserve ces données jusqu'à ce que les piles soient changées. Pour déterminer votre latitude et votre longitude, veuillez consulter une carte de votre région ou connectez-vous sur le site Bushnell pour obtenir de l'aide (www.bushnell.com). b. Une fois que le combiné Tour du Ciel est configuré sur le lieu et l'heure locale, il vous indiquera automatiquement l'heure courante et les objets que vous pourrez observer la nuit même.

1. Choisissez le mode de fonctionnement souhaité en appuyant sur le bouton correspondant : Constellations, Mythologie, Le saviez-vous ? ou Planètes.
2. Le combiné Tour du Ciel vous indique alors une valeur d'altitude (sur le cadran du haut) et une valeur d'azimut (sur le cadran du bas) correspondant à l'objet choisi pour le tour.
3. Pour faire répéter ces valeurs, il suffit d'appuyer sur le bouton Précédent.
4. Réglez l'altitude et l'azimuth du télescope en reportant sur les cadrans les valeurs indiquées par le combiné et le télescope sera pointé sur l'objet du tour!
5. Continuez à appuyer sur le bouton Suivant pour écouter les informations du mode choisi jusqu'à ce que le commentaire commence à se répéter, puis sélectionnez un autre mode.
6. Il n'est pas nécessaire d'écouter l'ensemble des commentaires dans chaque mode, vous pouvez passer d'un mode à l'autre si vous le souhaitez.
7. Chaque fois que vous sélectionnez un nouveau mode, les coordonnées sont fournies pour le premier objet de chaque mode. Réorientez simplement le télescope pour observer l'objet concerné et écoutez les commentaires correspondants.
8. Le mode Planètes est un mode unique offrant des informations de base sur les cinq planètes les plus brillantes et sur la lune.
9. Une fois que vous avez fini d'écouter les commentaires de chaque mode, vous pouvez passer à l'objet suivant du tour en appuyant une seconde fois sur le mode souhaité. Ceci fait passer le combiné à l'objet suivant du tour.
10. Si vous le souhaitez, le téléscope et le combiné peuvent également être utilisés séparément.
11. e un support d'observation plus stable, en particulier lorsque si vous attirez les foules avec votre nouveau téléscope.
12. Autant que possible, observez depuis un endroit représentant relativement peu d'éclairages artificiels. Ceci permet de voir des objets beaucoup moins lumineux. Vous serez surprise de constater tout ce qu'on observe en plus depuis le bord d'un lac ou un parc, que depuis une cour d'arrêté en ville.
13. Il n'est JAMAIS conseillé d'utiliser le télescope à travers une fenêtre.
14. Autant que possible, observez des objets hauts dans le ciel. Attendez que l'objet s'élève bien au-dessus de l'horizon pour obtenir une image plus nette et lumineuse. Les objets sur l'horizon sont observés à travers plusieurs couches d'atmosphère terrestre. Vous êtes-vous déjà demandé pourquoi la lune est orange lorsqu'elle descend à l'horizon? C'est parce que vous la voyez à travers une épaisseur d'atmosphère beaucoup plus importante qu'à la verticale (remarque: si des objets hauts dans le ciel apparaissent déformés ou ondulants, c'est que l'air est probablement très humide). Les nuits où l'atmosphère est instable, l'observation astronomique peut s'avérer frustrante, voir impossible. Pour les astronomes, les NRMes observations se font les nuits de temps clair et sec.

Comment démarrer avec le télescope

1. Choisissez d'abord la cible à observer. Tout objet brillant dans le ciel nocturne constitue un bon point de départ. L'un des points de départ les plus populaires en astronomie est la lune. C'est un objet qui ne manque jamais de plaire à l'astronome débutant comme à l'observateur expérimenté. Une fois que vous avez développé vos compétences à ce niveau, d'autres objets deviennent des cibles intéressantes. Saturne, Mars, Jupiter et Venus constituent une bonne seconde étape.

La Lune - elle offre des vues magnifiques à tout grossissement. Essayez de l'observer à différentes phases de son cycle. Les plateaux, Maria lunaires (plaines qualifiées de « mers » en raison de leur couleur), cratères, créés et montagnes sont fascinants.

Saturne - même au plus faible grossissement, vous devriez être en mesure de voir les anneaux et les lunes de Saturne. C'est l'un des objets célestes les plus satisfaisants à observer parce qu'il apparait comme sur les photos. Imaginez que vous pouvez observer ce qu'on voit d'habitude dans les livres ou sur les images de la NASA, simplement depuis votre jardin!

Jupiter - la plus grosse planète de notre système solaire est spectaculaire. Ses caractéristiques les plus remarquables sont les striés ou bandes sombres de part et d'autre de son équateur. Il s'agit des ceintures équatoriales nord et sud. Les quatre principales lunes de Jupiter sont également lignes d'intérêt. Observe leurs positions avec attention d'une nuit à l'autre. Elles paraisent alignées de part et d'autre de Jupiter.

Mars - la « grande planète rouge » a l'aspect d'un disque rouge orangé. Observe-la à différents moments de l'année pour essayer d'apercevoir les calottes polaires blanches.

Venus - tout comme la lune, les phases de Venus évoluent au fil des mois. Certaines vues de cette brillante planète ressemblant à un distant croissant de lune.

Nébuleuses - la Grande nébuleuse d'Orion est un objet céleste très connu. Ce télescope la met à votre portée, ainsi que de nombreuses autres.

Amas d'étoiles - des millions d'étoiles étroitement regroupées dans un amas ayant l'aspect d'une boule.

Galaxies - l'une des galaxies les plus belles et les plus intéressantes est notre voisine, la galaxie d'Andromède. Vous pourrez l'observer, ainsi que de nombreuses autres.

Et beaucoup, beaucoup plus encore!

Bien que le manuel ait pour objet de vous aider dans l'installation et l'utilisation de base de cet instrument, il ne couvre pas nécessairement tout ce que vous souhaiteriez savoir en matière d'astronomie.

Pour les objets autres que les étoiles et les constellations, un guide d'astronomie élémentaire est indispensable.

Vous trouverez une liste de guides conseillés sur notre site Web à www.bushnell.com.

Notre site affiche également une liste d'événements actuels pouvant être observés.

1. Après avoir installé le télescope et choisi un objet à observer, visez l'objet souhaité à l'aide du chercheur. Si vous avez raisonnablement bien aligné le chercheur, un coup d'œil à travers le télescope principal à faible grossissement doit révéler la même vue. Avec l'oculaire de plus faible grossissement (celui portant la valeur la plus élevée), vous devriez être en mesure de focaliser la même image que celle vue à travers le chercheur. Évitez de fouloir passer directement au plus fort grossissement. L'oculaire de faible puissance offre un champ de vision plus large et une image plus lumineuse, ce qui permet de tracer plus facilement l'objet cible. Une fois que vous avez une image nette à travers les deux optiques, le premier obstacle est franchi. Si vous ne voyez rien après avoir tenté de mettre au point, il peut être nécessaire de réaligner le chercheur. Une fois cette opération réussie, le temps passé à assurer un bon alignement n'aura pas été perdu. Tout objet centré dans le chercheur sera aisément retrouvé à travers le tube de télescope principal, ce qui est essentiel à la poursuite de votre exploration du ciel nocturne.
2. Les oculaires de faible puissance sont parfaits pour observer la pleine lune, les planètes, les amas d'étoiles, les nébuleuses, voir même les constellations. Ils vous permettront de bâtir vos connaissances de base. Toutefois, pour observer plus en détail, essayez de passer à des oculaires plus puissants sur certains de ces objets. Durant les nuits claires et dégagées, la zone de démarcation claire/obscure de la lune (appelée « terminateur ») est extraordinaire aux forts grossissements. Vous y verrez les montagnes, falaises et cratères avec un relief saisissant sous l'effet de l'éclairage. Vous pouvez également passer à de plus forts grossissements sur les planètes et les nébuleuses. Pour observer les amas d'étoiles et les étoiles, par contre, il est toujours préférable d'utiliser un faible grossissement.
3. Le théâtre astronomique quotidien qu'est notre ciel nocturne propose un programme sans cesse renouvelé. En d'autres termes, ce n'est jamais le même spectacle qui est proposé. Au contraire, la position des étoiles change non seulement d'une heure à l'autre, alors qu'elles semblent se lever et se coucher, mais aussi tout au long de l'année. À mesure que la terre tourne autour du soleil, notre perspective du ciel évolue suivant un cycle annuel le long de cette orbite. Si le ciel semble se déplacer au quotidien, tout comme le soleil et la lune « traversent » notre ciel, c'est que la terre tourne sur son axe. Vous remarquerez ainsi comment les objets se déplacent dans le télescope en l'espace de quelques minutes, voire de quelques secondes selon le grossissement. Aux forts grossissements en particulier, vous verrez à quelle allure la lune ou Jupiter sortent du champ de vision. Pour compenser, il suffit d'ajuster les molettes de réglage fin du télescope de manière à « suivre » la trajectoire de l'objet.

Garantie à VIE limitée sur le télescope

Votre télescope Bushnell est garanti pièces et main d'œuvre pendant la durée de vie du propriétaire initial. La Garantie à vie limitée temoigne de la confiance que nous plaçons dans les pièces et la fabrication mécanique de nos produits et vous assure toute une vie de service fiable.

Si votre télescope contient des composants électriques, ces composants sont garantis pièces et main-d'œuvre pendant deux ans à compter de la date d'achat.

Dans l'éventualité d'un défaut couvert par la garantie, nous réparerons ou changerons le produit, à notre entière discrétion, à condition qu'il nous soit renvoyé en port payé. Cette garantie ne couvre pas les dommages causés par une utilisation abusive, une mauvaise manipulation, l'installation ou un entretien effectué autrement que par un service de réparation/agréé par Bushnell.

Tout renvoi effectué sous couvert de la présente garantie doit être accompagné des pièces ci-dessous :

1) Chèque/mandat d'un montant de 15,00 $ pour couvrir les frais d'affranchissement et de manutention 2) Nom et adresse du destinataire pour le renvoi du produit 3) Description du problème 4) Justificatif de la date d'achat 5) Le produit doit être correctement emballé dans un robuste carton d'emballage extérieur afin d'éviter tout dommage durant le transport et renvoyé en port payé à l'adresse ci-dessous :

Aux ETATS-UNIS, envoyez :

Au CANADA, envoyer à :

Pour les produits achetés en-dehors des États-Unis et du Canada, veuillez contacter votre revendeur local concernant le recours à la garantie. En Europe, vous pouvez également contacter Bushnell à : Bushnell Germany GmbH

Cette garantie vous confère des droits spécifiques.

Vous êtes également bénéficiaire d'autres droits susceptibles de varier d'un pays à l'autre.
