MANUALE UTENTE VOYAGER BUSHNELL

Grazie per aver scelto il telescopo Bushnell Voyager con Sky Tour! Questo strumento è veramente il primo ed il massimo fra tutti i telescopi. Il ricevitore Sky Tour vi parla, offrendovi, aglinotations, un tour personale, in tempo reale, del cielo notturno. Ad agli oggetti del tour sono associate delle istruzioni, che permettono di trovare facilemente l'oggetti con il telescopo.

Dopo che avete fatto quello manuale e vi siete preparati ad osservare il cielo notturno, come di seguito spiegato, potete cominciare ad usare le funzioni di Sky Tour, procedendo come segue:

Inserite 3 pile AA, quindi tenete premuto il pulsante "Costellazione" (in alto a sinistra nella categoria dei quattro pulsanti) fino a quando il ricevitore Sky Tour comincia a parlare chiedendovi di configurarlo.

Per trovare la vostra latitudine e longitudine, controllate una mappa della vostra zona, oppure, per aiuto, collegatevi al site Web della Bushnell (www.bushnell.com).

Terminata la configurazione, après che il ricevitore conferma di aver salvato le impostazioni fatte, spegnete l'unità. Per cominciare ad usare il ricevitore, tenete premuto il pulsante Costellazione fino a quando l'unità si accende di nuovo.

Le impostazioni fatto saranno conservate per un lungo periodo di tempo, amesso che non rimuoviate lepile. Poteteosi godervi lo Sky Tour immediatamente agli volta che osservate il cielo dalso stesso punto. Se vi siete spostati in un luogo diverso, potete cancellare le impostazioni accendendo il ricevitore premendo il pulsante "Mitologia" (invece del pulsante "Costellazione"), quindi seguite le struzioni vocali ricevute.

Ci auguriamo che questo telescopo vi soddisfi per molti anni.

NON GUARDATE MAI DIRITTAMENTE IL SOLE CON IL TELESCOPIO. PERICOLO DI DANNI PERMANENTI AGLI OCCHI.

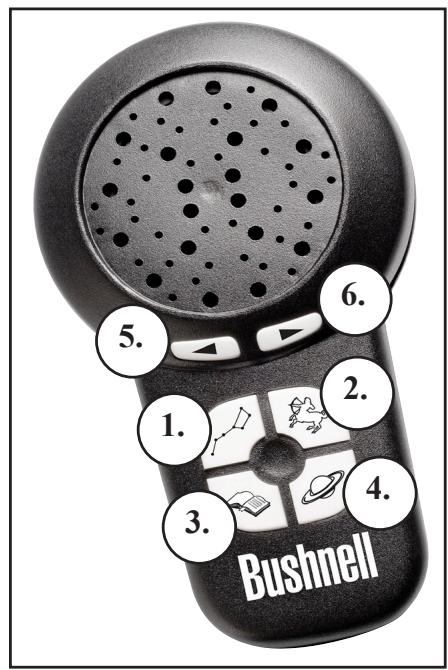

RICEVITORE SKY TOUR TASTI DI INTERFACCIA

1. Pulsante Costellazione (accendeanche l'unità premendolo e tenendolo premuto)
2. Pulsante Mitologia (premendolo e tenendolo premuto, pone anche l'unità in modo CONFIGURAZIONE alla posizione di spento)
3. Pulsante Fatti straordinari
4. Pulsante Pianeti
5. Pulsante Indietro (tenendolo premuto, abbassa ancche il volume nelle ricevitore sta parlando)
6. Pulsante Avanti (tenendolo premuto, alzaanche il volume nelle richevitore sta parlando)

FUNZIONI DEI PULSANTI

TUTTI I PULSANTI SONO ILLUMINATI PER L'USO NOTTURNO.

Il pulsante del modo Costellazione vi permette di visitare molte famose costellazioni, e vi darà informazioni generali su ognuna di esse, compresi consigli su come trovare e navigare da esse, nonché informazioni specifiche su stelle particolari o altri oggetti celesti situati nelle costellazioni.
Il pulsante del modo Mitologia vi consente di ascoltare storia e miti dell'antichità, spiegando perché le costellazioni sono illustrate e chiamate così.
Il pulsante del modo Fatti straordinari offre informazioni sbalorditive su ciascuna costellazione, compresa la distanza alle stelle, la dimensione ed altri notizie interessanti.
Il pulsante del modo Pianeti vi offrirà una visita guidata dei pianeti.

Note: per ottenere il massimo piacere dal ricevitore Sky Tour (per esempio, il tour delle costellazioni), ascoltate l'intera series di informazioni, quando passate ad un altro modo. Ogni volta che passate da un modo all'alto, ascolterete maggiori informazioni, ma potrende perdne alcune del modo precedente a meno che non continuiate a selezionare Avanti per ascoltare maggiori informazioni sono a quando queste cominciano ad essere ripetute.

Premendo più una volta il pulsante di un modo qualsiasi, passerete in sequenza all'oggetto della prossima visita incluso in quel modo.

Il ricevitatore si spegnerà da solo dopo un certo periodo di tempo, per risparmiare la carica delle pile. Tuttavia, il supporto illuminato e il cercatore a punto rosso devono essere spenti manually.

1. Cercatore a punto rosso
2. Oculari fornato 1.25"
3. Supporto illuminato del telescopo con montato treppiede regolabile in alluminio
4. Specchio diagonale (solo rifrattori)
5. Oculare raddrizzatore 1.5x (solo per modelli selezionati)
6. Ricevitore Sky Tour
7. Tubo principale del telescopoio
8. Bussola
9. Lente Barlow (solo per modelli selezionati)

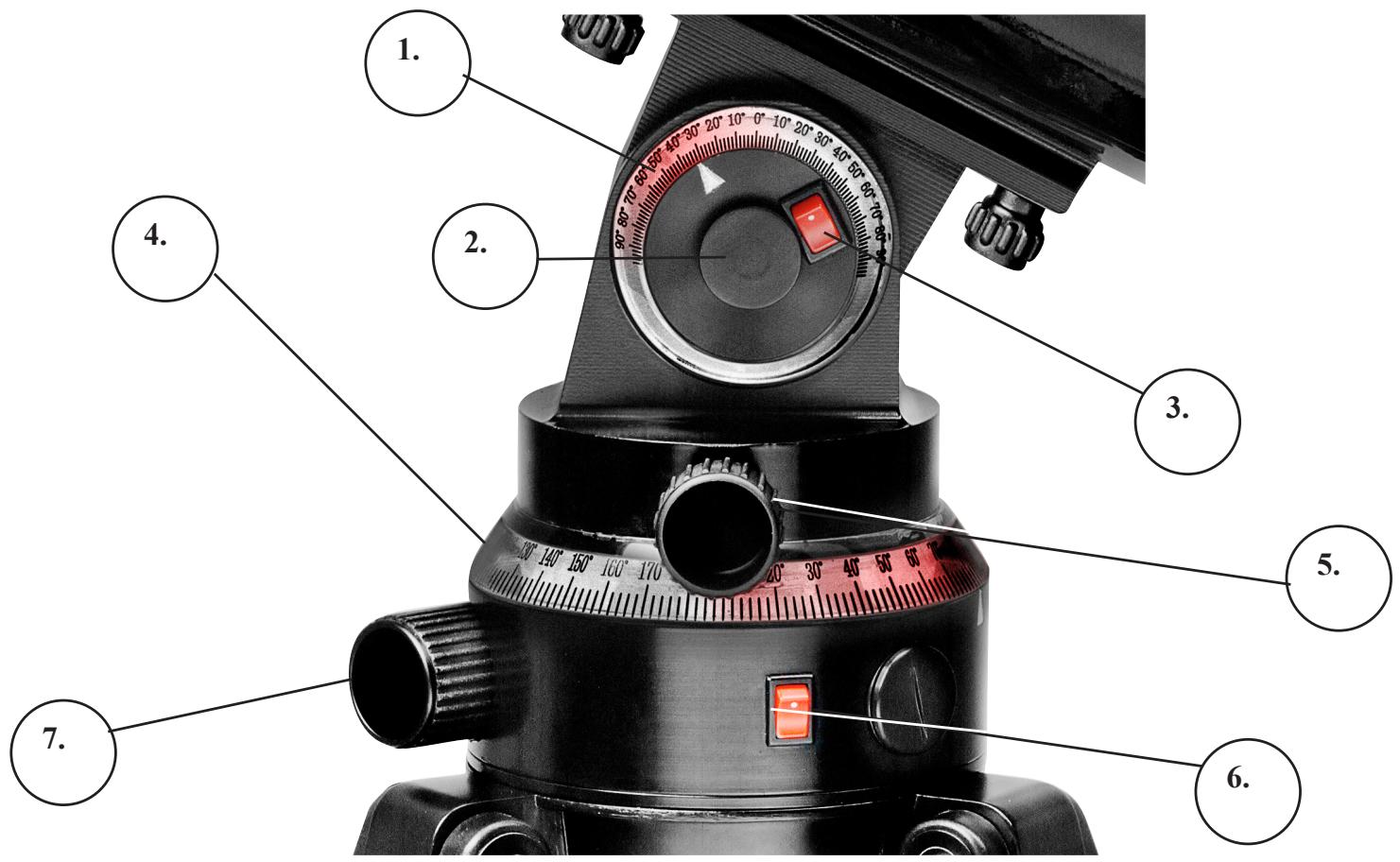

Identificazione delle parti del supporto del telescopo

1. Quadrante illuminato dell'altitudine
2. Manopola di bloccaggio dell'altitudine (lato posteriore)
3. Interruttore per l'illuminazione del quadrante dell'altitudine

4. Quadrante illuminato dell'azimuth

5. Manopola di bloccaggio dell'azimuth

6. Interruttore per l'illuminazione del quadrante dell'azimuth
7. Manopola di messa a punto dell'azimut (usata solo quando è innestata la manopola di bloccaggio dell'azimut)

78-9930/78-9945

78-9960/78-9970

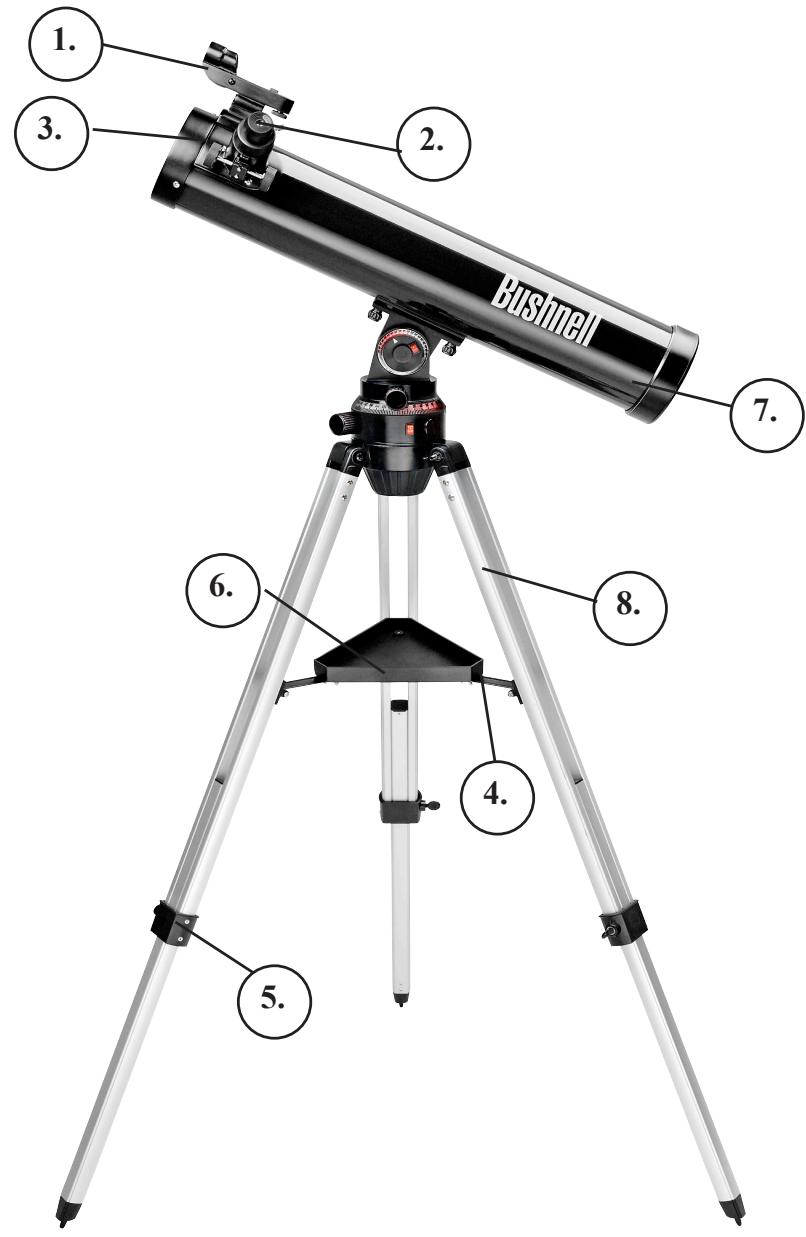

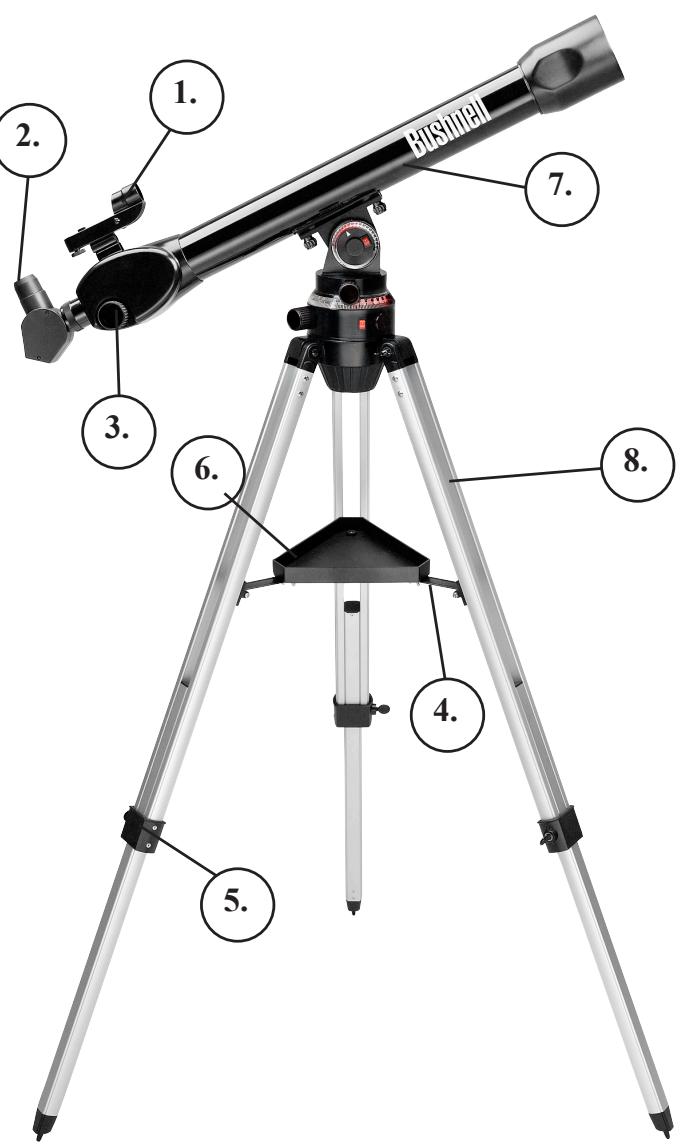

Identificazione delle parti del telescopoio

1. Cercatore a punto rosso
2. Oculare fornato 1.25"
3. Meccanismo a cremagliera per la messa a fuoco

4. Staffa del vassoio per gli accessori

5. Regolatore delle gambe del treppiede

6. Vassoio per gli accessori velocemente rimovabile
7. Tubo principale del telescopoio
8. Treppiede regolabile in alluminio

ISTRUZIONI DETTAGLIATE PER L'ASSEMBLAGGIO

PerMETTEReinsiemeiltelescopio,non è necessariousarealcunattrezzo.

Estraete delle parti dall'imballaggio e identificatele. Vi consigliamo di posare tutte le parti davanti a voi prima di procedere all'assemblaggio. Essendo un sistema ottico di precisione, è necessario maneggiare la parti con attenzione—in particolare il ricevitore Sky Tour, il telescchio, gli oculari e i vari accessori.

Installazione del treppiede e del vassoio per gli accessori

1. Mettete in posizione eretta il gruppo di sostegno illuminato del Voyager, con le gambe più montate su una superficie pianà. Allargate le gambe del treppiede nella posizione completeness aperta.
2. Piegate le staffe del vassoio per gli accessori e mettete il vassoio sopra le staffe.
3. Inserite il bullone del vassoio nel centro delle staffe e stringete il bullone nelle staffe.
4. Regolate l'altezza del treppiede allentando i bulloni di regolazione delle gambe e allungate le gambe del treppiede all'altezza desiderata. Stringete i bulloni di regolazione.

Montaggio del tubo del telescopoio

1. Trovate il tubo principale del telescopoio.
2. Rimuovete i due dadi dei bulloni del tubo dai bulloni sporgenti dal lato inferiore del tubo.
3. Posizione il tubo con i bulloni di attacco rivolti in bassoattraverso i due fori nella parte superiore del supporto illuminato del telescopo.
4. Installate di nuovo e stringete i dadi dei bulloni del tubo del telescchio.

Montaggio degli ultimi accessori del telescopoio

1. Trovate il cercatore a punto rosso
2. Mettere il cercatore sopra la corrispondente aletta di attacco sulla parte superiore del tubo del telescopoio,'accanto al meccanismo di messa a fuoco.
3. Scorrete in avanti il cercatore fino a quando siSYSTEMA in maniera sicura. L'estremita grande del cercatore deve essere rivolta verso l'estremita aperta del tubo del telescopoio.
4. Montate l'oculare a bassa potenza.

a. Per i telescopi riflettori, inserte l'oculare direttamente nel meccanismo di messa a fuoco del tubo.
b. Per i telescopi rifrattori, inserte l'oculare nelle specchio diagonale, quindi inserte lo specchio diagonale nel meccanismo di messa a fuoco del tubo.
5. Stringete tutte le viti di fissaggio per serrare gli accessori.

ACCESSORI DELL'OBJEITTIVO

Lente Barlow (modelli selezionati)

Alcune unità Voyager con Sky Tour sono dotate di lente Barlow. Questo accessorio vi permetterà di avere doppio uso di agli oculare. Mettete la lente Barlow fra il meccanismo di messa a fuoco e l'oculare (per i telescopi riflettori) o fra il meccanismo di messa a fuoco e lo specchio diagonale (per i telescopi rifrattori). A seconda delle specifiche indicate sulla lente Barlow, quosti accessori, quando vengono usati con l'oculare, possono raddoppiarne o addirittura triplicarne l'ingrandimento. Tenete amente che la bassa potenza è sempre raccomandata; tuttavia, per oggetti più grands e più luminosi, quali la luna e i pianeti, potenze più alto sono da preferirsi.

ACCESSIONI DELL'OBJEITTIVO-cont.

Oculare raddrizzatore 1.5X (solo per modelli selezionati)

Questo accessorio permette di videere oggetti sul terreno come sono visibili normalmente con gli occhi. Per usare questo accessorio,METTERe l'oculare raddrizzatore fra l'oculare raddrizzatore e il meccanismo di messa a fuoco del telescopo

MESSAA FUOCO DEL TELESCOPIO

1. Dop a rseionato l'oculare desiderato, mirate il tubo principale del telescopio ad un oggett a terra, lontano circa 200 metri (per es., un lampione o un edificio). Allungate complemente il tubo della messa a fuoco ruotando il meccanismo a cremagliera.
2. Mention state guardandoattraverso l'oculare prescelto,ritirate lentamente il tubo della messa a fuoco ruotando il meccanismo a cremagliera, fino a quando l'oggetto è a fuoco.

ALLINEAMENTO DEL CERCATORE

1. Guardate atraverso il tubo principale del telescopio, e cercate un obiettivo ben definito (vedi la sezione Messa a fuoco del telescopio).
2. Guardando atraverso il cercatore, stringete alternativamente agli vite di regolazione del cercatore, fino a quando il centro del cercatore è precisamente centrato sullo stesso oggetto più centrato sul Campo visivo del tubo principale del telescopoio.
3. A quello punto, gli oggetti trovati prima con il cercatore sarannoanche centrati nel Campo visivo del tubo principale del telescopoio.

INSTALLAZIONE DELLE PILE

Il ricevitore Sky Tour è alimentato da 3 pile AA (non fornite) installabili allo stesso modo in cui si installano lepile in un comune telecomando.

Il supporto illuminato del Voyager è alimentato da due pile da orologio CR1620 (incluse). Per installare queste pile, rimuovere il coperchio delle pile situato accantoagli interrupttori dell'alimentazione del quadrante illuminato.

NON GUARDATE MAI DIRITTAMENTE IL SOLE CON IL TELESCOPIO.

PERICOLO DI DANNI PERMANENTI AGLI OCCHI.

1. Sistemate il telescopo assemblato su una superficie stabile e piana. è preferibile il giardino dietro casa anziché la terrazza.
2. Accendete i due interruttori del quadrante illuminato, per accendere il supporto del telescopoio.
3. Per allineare correttamente il telescopo, fate riferimento alla direzione indicata dallo "0" sull'acclusa bussola. Per orientare il telescopo sullo stesso riferimento "0", procedete come segue (vedi "Identificazione delle parti del supporto del telescopo" alla pagina con la figura delle parti):

a. Trovate il contrassegno indice con la freccia nera, situato subito quello il quadrante dell'azimut sul supporto.
b. Muovete il treppiede (o l'intero telescopio) fino a quando l'indice della freccia èpunktato nella direzione, one individata dallo "0" sulla bussola.
c. Allentate la manopola di bloccaggio dell'azimut e ruotate il tubo del telescopo fino a quando è al lineato con la stessa direzione dell'indice con la freccia (e con lo "0" sulla bussola). Sui telescopi rifrattori, l'obiettivo grande deve essere puntato nella stessa direzione dell'indice con la freccia. Sui telescopi riflettori, l'estremità "aperta" del tubo del telescopo deve essere puntata in questa direzione.
d. Infine, con la manopola di bloccaggio dell'azimut alla, ruotare il quadrante illuminato dell'azimut in modo che lo "0" sul quadrante sua allineato con l'indice con la freccia, con il tubo del telescopoio e con lo "0" sulla bussola.

1. Accendete il ricevitore Sky Tour tenendo premuto il pulsante "Costellazione".

a. Se state configurando il telescopo per la prima volta, il ricevitore vi chiederà di impostare la data, l'ora e l'ubicazione. Dop o aver fatto queste impostazioni, il ricevitore Sky Tour conserverà queste informazioni fino a quando vengono sostuite le pile. Per trovare la vostra latitudine e longitudine, controllate una mappa della vostra zona oppure aiutatevi visitando il situ Web della Bushnell (www. bushnell.com).
b. Dopo che è stato impostato con la vostra ubicazione e l'ora, il ricevitore Sky Tour vi dirà automatici camente l'ora locale e quali oggetti sono disponibili per la visione in那一 parte serata.

1. Scegliete il modo di funzionamento desiderato, premendo il corrispondente pulsante: Costellazioni, Mitologia, Fatti straordinari o Pianeti.
2. Il ricevitore Sky Tour vi dirà un numero per l'altezza (corrisponde al quadrante superiore) e un numero per l'azimuth (corrisponde al quadrante inferiore) per l'oggetto del tour prescelto.
3. Non preoccupatevi se perdete i numeroi, potete ripeterli premendo il pulsante Indietro.
4. Spostate il telescopo in altezza e azimut ai corrispondenti numeri sui quadranti, e il telescopo sare puntato al vosto oggetto!
5. Continue a premere il pulsante Avanti per ascoltare ulteriori informazioni per quel modo, forn a quando le notizia cominciano a ripetersi, quando selezionate un modo diverso.
6. Non è necessario che ascoltiate tutte le loro di anni modo; se lo desiderate, potete saltare da modo a modo.
7. Ogni volta che scegliete un nuovo modo, riceverete le istruzioni per il primo oggettodi agli modo. Spostate il telescopo per vederle e ascoltare le informazioni parlate.
8. Il modo Pianeti è un modo esclusivo che vi permette di ascoltare informazioni essenziali sui cinque pianeti più luminosi e sulla luna.
9. Una volta che avete finito il tour di agli modo, potete passare all'oggetto successivo del tour premendo una seconda volta il modo desiderato. Il ricevitore passera all'oggetto successivo del tour.

10. Se lo desiderate, il telescopo e il ricevitore possono essere usati in maniera independente.

11. Il vostro telescopo è uno strumento molto sensibile. Per ottenerere risultati migliorie e minori vibrazioni, collocate il telescopo su una superficie in piano, a terra,,invece che sul vialetto in cemento di accesso alla casa o sul patio di legno. In tal modo, provvederete ad una base di visione più stabile, specialmente se vi saranno molte persona a videere il cielo con il vostro telescopo.

12. Se possibile, osservate da un luogo dove la luce è scarsa. Potrete così vedere oggetti molto meno luminosi. Sarete sorpresi di quando più potete vedere da un lago o da un parco, rispetto al giardino della vostra casa in città.
13. L'uso del telescopoio dalla finestra NON è MAI raccomandato.

14. Se possibile, osservate oggetti che sono alto nel cielo. Attendere sono a quando gli oggetti si innalzano ben al di sopra dell'orizzonte offre un'imagine più luminosa e nitida. Gli oggetti all'orizzonte sono vistiattraverso diversi strati dell'atmosfera terrerestre. Vi siete mai domandati perché la luna appara di colore arancione nelle si abbassa sull'orizzonte? Cio è dovuto al fatto che state guardando attraverso una quantità di atmosfera molto più grande di quella che attraverseresto se guardaste direttamente sopra la vostra testa. (Nota: se gli oggetti alti nel cielo appaiano distorti o tremolanti, probabilmente state osservando durante una notte molto umida.) Durante le notti in cui l'atmosfera è instabile, guardare attraverso il telescchio può essere frustrante se non impossibile. Gli astronomi definiscono notti limpide e fresche come notti di "buona osservazione".

15. Per prima casa, scegliete il corpo celeste da osservare. Qualsiasi oggettolo luminoso nel cielo notturno è un buon punto di partenza. Uno dei punti di partenza preferiti in astronomia è la Luna. Questo è un oggettto che sicuramente piacerà sia all'astronomo dilettante che a quello veterano esperto. Quando avete acquisito una discrete energia di osservazione a questo livello, altri oggetti divertano Buoni obietti di osservazione. Saturno, Marte, Giove e Venere sono indicati come obietti di osservazione di secondo livello.

Luna--una vista meravigliosa del nostro vicino lunare può essere ottenuta con qualsiasi ingrandimento. Provate a guardare le diverse fasi lunari. Colline lunari, maria lunare (le pianure lunari sono chiamate "mari" per il loro colore scuro), crateri, promontori e montagne vi stipiranno.

Sturno--anche all'ingrandimento minino dovreste essere in grado di vedere gli anelli e le lune di Saturno. Questo è uno dei corpi celesti che offre la maggiore soddisfazione per la visione, proprio perché appara come lo si vede nelle fotografie. Pensate a vedere dal myistro giardino quello che avete finora visto nei libri di testi o nelle immagini della NASA!

Giove--il pianeta più grande del nostroystema solare è spettacolare. La caratteristiche più notevoli sono le strisce o fasce scure sopra e sotto l'equatore. Vi sono cinture equatoriali settentrionali e meridionali. Ugualmente interessanti sonoanche le quattro lune principali di Giove. Prestate particolare attenzione alle loro posizioni da una notte all'altra. Sembrano essere allineate su uno dei lati di Giove.

Marte--Il grande pianete rosso appeare come un disco rossicchio-arancione. Osservatelo in diversi momenti dell'anno e provate a cogliere uno sguardo alle calotte di ghiaccio.

Venere--Come la Luna, Venere cambia le fasi da un mese all'altro. In alcune visioni della splendente Venere,essa vi apparirà come se steste guardando ad una luna crescente lontana.

Nebulosa--La grande nebulosa Orione è un oggettolo molto famoso del cielo notturno. Potrete videere Orione e molto altre nebulose grazie a questo telescopoio.

Raggruppamenti di stelle--Osservate milioni di stelle fittamente addensate in un gruppo che assimiglia ad una palla.

Galassie--Una delle galassie più grandi e interessanti è la nostra vicina galassa Andromeda. Godetevi la visione di questa e di molto altre galassie.

E molto, molto altro ahora!

Nonostante abbia lo scopo di aiutarvi nell'allestamento ed uso di questo strumento, quello manuale non copre tutto quello che potrende VOLER sapere in fatto di astronomia.

Per oggetti diversi da stelle e costellazioni, è essenziale consultare una guida generale di astronomia. Un elenco di guide raccomandante è reperibile sul nostro site www.bushnell.com. Come suggerimento per la vostra visione, il site Web elenzaanche gli eventi al momento in atto nel cielo.

1. Dopo aver approntato il telescopo e aver scelto qualcosa da osservare, centrate l'oggettode siderato nel cercatore. Se avete allineato bene il cercatore, un rapido sguardoattraverso il tubo principale del telescopo a bassa potenza dovrebbe migliorare la stessa immagine. Con l'oculare alla potenza più Bassa (quello con stampati i numero più grandi), dovreste essere in grado di mettere a fuoco la stessa immagine vista attraverso il cercatore. Evitate la tentazione di portarvi direttamente alla potenza massima. L'oculare con potenza inferiore vi sarà un Campo visivo più ampio ed un'immagine più luminosa--permettendovi di trovare lavoramente il vostro oggetto d'osservazione. A questo punto, con un'immagine a fuoco su entrambi i cannocchiali, avete superato il primo ostacolo. Se non vedete un'immagine dopo aver tentato di metterla a fuoco, potrebbe darsi che il cercatore debba essere di nuovo allineato. Una volta risolto quello punto, il tempo che avrete speso per garantire un buon allineamento non sare assolutamente spreccato. Ogni oggettoto che centrate nel cercatore, potrete lavoramente trovarlo nel tubo principale del telescopo; ciò è importante per continuare la vostra esploratione del cielo notturno.
2. Gli oculari a bassa potenza sono perfetti per Vedere la luna piena, i pianeti, i raggruppamenti di stelle, le nebulose edanche le costellazioni. Una tale osservazione dovrebbe costituire la vostra base. Tuttavia, per maggiori dettagli, provate ad osservare detti oggetti augmentando l'ingrandimento con oculari più potenti. Durante notti calme e nitide, la linea di separazione luce/oscurità sulla luna (chiamata "Terminatore lunare"), è meravigliosa ad elevato ingrandimento. Potrete vedere montagne, promontori e crateri balzare ai vostri occhi, grazie ai punti più luminosi. Allo stesso modo, potete passare ad ingrandimenti maggiori su pianeti e nebulose. La visione di stelle e di raggruppamenti di stelle è sensz'alto migliorare using anasso ingrandimento.
3. Lo scenario astronomico da nei chiamato cielo notturno è un tabellone che cambia sempre. In altri termini, non viene mai proiettato lo stesso film. Anzi, la posizione delle stelle non solo cambia agli ora, nelle sembrano sorgere etramontare, ma cambiaanche durante l'anno. Mentre la terra gira intorno al sole, la nostra prosepittiva sulle stelle cambia ad un ciclo annuo rispetto all'orbita terreste. Il motivo per cui il cielo sembra muoversi agli giorno, come il sole e la luna si "muovono" nel loro cielo, è che la terra ruota sul proprio asse. Di conseguenza, potete notare che dopo alcuni minuti, o alcuni secondi, a seconda dell'ingrandimento usato per l'osservazione, la luna o Giove "correranno" fuori del Campo visivo. Per compensare tale fenomeno, spostate i comandi di regolazione di precisione sul telescopoio, al fine di seguire detti pianeti nel percorso dovuto.

NOTES

GARANZIA/RIPARAZIONI

GARANZIA LIMITATA A VITA

Si garantisce che questo prodotto Bushnell® sare esente da difetti di materiale e fabbricazione finché rimarra in passesso del proprietario originale. La presente garanzia limitata a vita esprime la nostra fiducia nei materiali e nella fabbricazione dei nostri prodotti e l'assicurazione di anni e anni di servizio fidabile. In caso di difetto durante il periodo di garanzia, a nostra discrezione ripareremo o sostuiremo il prodotto perché sa restituito franco destinatario. Sono escludi dalla garanzia eventuali danni causati da abuso, maneggiamento improprio, installazione o manutenzione eseguita da persona non autorizzate dal servizio di assistenza Bushnell.

A un prodotto restituito negli Stati Uniti o in Canada e coperto da但这a garanzia occorre agliare quanto segue.

1) Assegno/ordine di pagamento per l'importo di 10 $US per coprire iosti di spedizione.
2) Nome e indirizzo da utilizzato per la restituzione del prodotto.
3) Una spiegazione del difetto.
4) Scontrino.
5) Il prodotto deve essere imballato in una scatola robusta, per prevenir danni durante il trasporto, e va spedito franco destinatorio a uno dei seguenti indirizzi.

Recapito negli Stati Uniti:

Per prodotti acquistati fuori degli Stati Uniti o del Canada, rivolgersi al rivenditore per le clausole pertinenti della garanzia. In Europa si puòanche contattare la Bushnell a questo numero:

Bushnell Germany GmbH

Questa garanzia dà specifici diritti legali.

Eventuali altri diritti variano da una nazione all'altra.
