H2O - Binocoli BUSHNELL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Binocolo
Marca	Bushnell
Modello	H2O (158042R)
Ingrandimento	8x
Diametro obiettivo	42 mm
Sistema prismatico	A tetto
Campo visivo	360 ft a 1000 yds / 110 m a 1000 m
Pupilla d'uscita	5.0 mm
Distanza oculare	17 mm
Messa a fuoco ravvicinata	15 ft / 4.5 m
Lunghezza	6 in / 152 mm
Peso	22.7 oz / 643 g
Grado di impermeabilità	IPX7 (immergibile fino a 1 m per 30 min)
Trattamenti lenti	Multistrato antiriflesso
Sistema di messa a fuoco	Manopola di messa a fuoco centrale
Regolazione diottrica	Anello diottrico dell'oculare destro
Montabile su treppiede	Sì (tramite presa 1/4-20 UNC, adattatore necessario)
Cinghia inclusa	Sì
Garanzia	Garanzia a vita Bushnell Ironclad
Parti incluse	Binocolo, cinghia, panno per lenti/borsa di custodia, tappi (se applicabili)
Istruzioni per la pulizia	Soffiare via detriti, usare panno in microfibra, evitare detergenti domestici
Avvertenze di sicurezza	Non guardare mai direttamente il sole

Domande frequenti - H2O BUSHNELL

Come regolo la diottria sul mio binocolo Bushnell H2O?

Coprire la lente obiettivo destra, mettere a fuoco con la manopola centrale usando l'occhio sinistro. Quindi coprire la lente obiettivo sinistra e ruotare l'anello di regolazione diottrica (sotto il coprioculare destro) fino a ottenere nitidezza. Evitare di forzare.

Come devo pulire le lenti?

Prima soffiare via la polvere con aria compressa o un pennello morbido. Usare il panno in microfibra incluso con movimenti circolari. Per lo sporco ostinato, usare un panno per lenti fotografiche con una goccia di alcol isopropilico (applicare sul panno, non sulla lente). Non usare mai detergenti per vetri.

Posso usare questi binocoli con gli occhiali?

Sì. Ruotare i coprioculari verso il basso (twist down) per l'uso con gli occhiali. Questo fornisce la corretta distanza oculare (17 mm per il modello 8x42). Per senza occhiali, ruotare i coprioculari verso l'alto.

Cosa significa impermeabile IPX7?

Il binocolo può essere immerso in acqua fino a 1 metro di profondità per un massimo di 30 minuti. Evitare immersioni più lunghe o più profonde.

Come si attacca la cinghia?

Infila le estremità della cinghia attraverso gli attacchi laterali, poi di nuovo attraverso la fibbia di plastica. Regola la lunghezza equamente su entrambi i lati. Utilizza una fascetta di plastica se si utilizzano anelli a O metallici per evitare graffi.

Posso montare questi binocoli su un treppiede?

Sì, svita il coperchio sulla cerniera centrale per esporre una presa 1/4-20 UNC. Utilizza un adattatore per treppiede per binocolo compatibile (ad esempio Bushnell #161002CM). Non disponibile sui modelli FRP.

Qual è la differenza tra i design dei prismi Porro, Roof e Folding Roof?

I prismi Porro hanno una forma a barilotto sfalsata che offre un campo visivo più ampio; i prismi Roof sono dritti e compatti; i Folding Roof (FRP) sono ultra compatti. H2O include tutti e tre i tipi in vari SKU.

Come regolo la distanza interpupillare (IPD)?

Tieni il binocolo e avvicina o allontana i due barilotti fino a vedere una singola immagine circolare senza ombre scure. Questo corrisponde alla distanza dei tuoi occhi.

Quale garanzia copre questi binocoli?

La garanzia a vita Bushnell Ironclad copre i difetti di materiali e manodopera per tutta la durata del prodotto (fino a 30 anni a seconda del modello). Trasferibile, nessuna ricevuta necessaria. Esclude componenti elettronici, batterie, danni estetici, uso improprio.

Quali sono i diversi SKU disponibili per H2O?

Gli SKU comuni includono 157050R (7x50 Porro), 158042R (8x42 Roof), 138005R (8x25 FRP), 134218R (18x42 Porro), 150142R (10x42 Roof) e altri. Fare riferimento al manuale per l'elenco completo.

MANUALE UTENTE H2O BUSHNELL

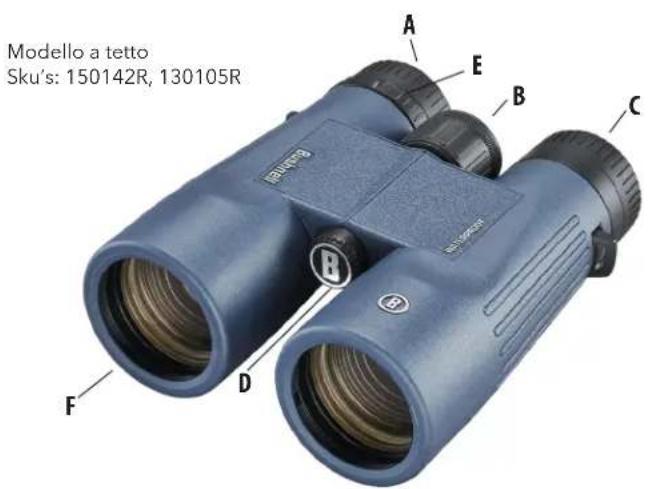

Anello di regolazione diottrica B

Conchiglie oculari C

Presa dell'adattatore per treppiede* D

Manopola centrale di messa a fuoco E

Lente dell'obiettivo F

* sotto al cappuccio (i modelli compatti non sono adattabili al treppiede)

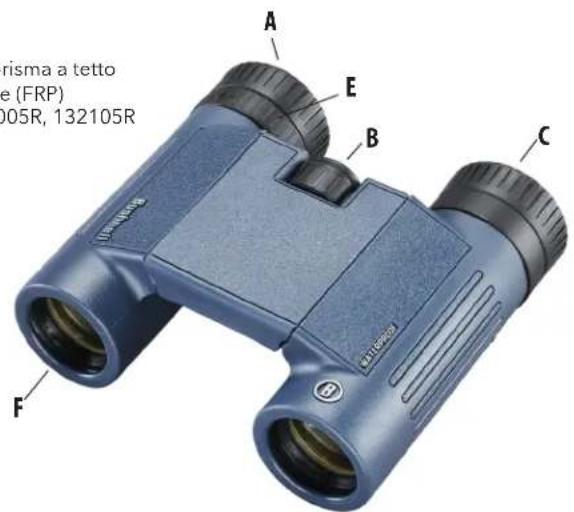

Modello prisma a tetto pieghevole (FRP) Sku's:138005R, 132105R

Grazie per aver acquistato i nuovi binocoli Bushnell® H2O.

Nel presente manuale viene illustrato come regolare il binocolo per ottimizzare l'esperienza di visione e come prendersi cura di questo strumento. Prima di utilizzare il binocolo, leggere attentamente le istruzioni.

DANGER

NON GUARDARE MAI IL SOLE DIRETTAMENTE CON IL BINOCOLO POICHÉ PUÒ CAUSARE GRAVI DANNI AGLI OCCHI

REGOLAZIONE DELLA CONCHIGLIA OCULARE

Il binocolo Bushnell H2O è dotato di conchiglie oculari retrattili che assicurano una comoda osservazione dell'intera immagine e aiutano a escludere la luce estranea. Se è necessario indossare gli occhiali quando si utilizza il binocolo, lasciare l'oculare in posizione "retratta" (oppure, per i modelli con oculari pieghevoli, piegarli verso il basso) (Fig. 1, pagina successiva). Per l'uso senza occhiali da vista o da sole, svitare le conchiglie oculari (o, per i modelli con conchiglie oculari pieghevoli, lasciarle semplicemente sollevate) (Fig. 2). In questo modo gli occhi saranno più lontani dalle lenti oculari del binocolo e sarà possibile vedere l'intero campo visivo, alla corretta distanza di rilievo oculare.

REGOLAZIONE DELLA DISTANZA INTERPUPILLARE

La distanza tra le pupille degli occhi, denominata "distanza interpupillare", varia da una persona all'altra. Per regolare il binocolo in base alla propria distanza interpupillare o alla larghezza tra gli occhi, seguire la procedura descritta.

1. Puntare il binocolo verso una parete bianca o un'area vuota del cielo. Guardare attraverso il binocolo come si farebbe normalmente. Non preoccuparsi ancora della messa a fuoco.
2. Afferrare saldamente il binocolo dai lati. Avvicinare i lati destro e sinistro o allontanarli (Fig. 3, pagina successiva) fino a quando non si vede una sola immagine, senza zone d'ombra.

Fig. 1 Conchiglia oculare in posizione "retratta" (per l'uso con gli occhiali)

Fig. 2 Conchiglia oculare in posizione "sollevata" (per l'uso senza occhiali)

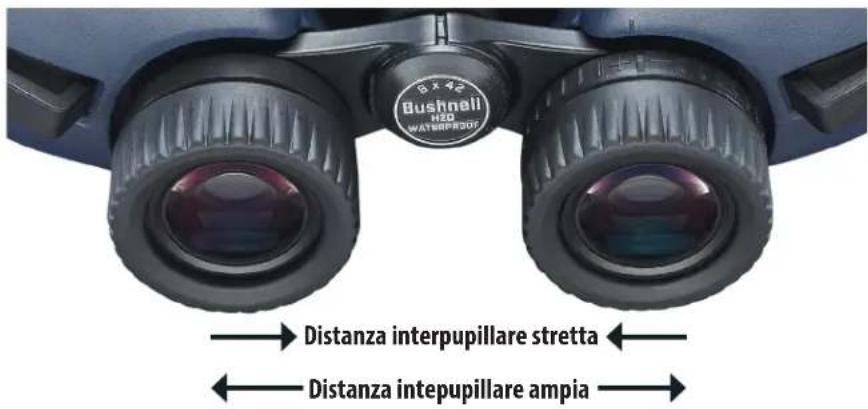

Fig. 3 Regolazione della distanza interpupillare (IPD, Interpupillary Distance)

REGOLAZIONE DIOTTRICA E DELLA MESSA A FUOCO

1. Regolare le conchiglie oculari e la distanza interpupillare, come descritto nelle sezioni precedenti.
2. Utilizzando il coprilente attaccato o la mano, coprire la lente dell'obiettivo sul lato destro del binocolo.
3. Usando la manopola centrale di messa a fuoco, mettere a fuoco un oggetto distante ricco di particolari (ad esempio, un muro di mattoni, i rami di un albero e così via) finché non appare il più nitido possibile guardandolo attraverso il lato sinistro del binocolo.
4. Scoprire la lente dell'obiettivo sul lato destro e coprire quella sul lato sinistro, continuando a guardare lo stesso oggetto.
5. Ruotare l'anello di regolazione diottrica (NON la manopola centrale di messa a fuoco) situato sotto la coppa oculare destra (Fig. 4) per mettere a fuoco l'oggetto sul lato destro del binocolo. Evitare di ruotare eccessivamente o di forzare il meccanismo diottrico. Se non si riesce a mettere a fuoco l'oggetto con l'occhio destro regolando l'anello di regolazione diottrica/la coppa oculare, assicurarsi che il lato sinistro sia ancora a fuoco. Se necessario, ripetere i passaggi da 2 a 4. La regolazione diottrica fornisce essenzialmente la "messa a fuoco fine" su un lato del binocolo (solo destro) per tenere conto delle lievi differenze nella vista tra l'occhio sinistro e quello destro.
6. A questo punto il binocolo dovrebbe essere regolato per i propri occhi. È ora possibile eseguire la messa a fuoco per qualsiasi distanza ruotando semplicemente la manopola centrale di messa a fuoco. Prendere nota dell'impostazione diottrica (posizione dei segni più e meno sull'anello di regolazione diottrica rispetto alla tacca indice sotto l'anello del binocolo) per riferimento futuro nel caso in cui l'anello venga spostato per errore o da un'altra persona che utilizza il binocolo.

ACCESSORIO TRACOLLA

Per fissare la tracolla, inserire le estremità della tracolla negli occhielli (Fig. 5) su ciascun lato del binocolo, quindi farle passare indietro attraverso la fibbia di plastica sulla cinghia (Fig. 6). Regolare la posizione del binocolo sul petto in base alle proprie preferenze, modificando la lunghezza della parte di cinghia che passa attraverso la guida e la fibbia di una misura uguale su entrambi i lati. Se si preferisce utilizzare una tracolla non originale dotata di anelli in metallo, fissarli a una fascetta di plastica posta sugli occhielli della cinghia anziché fissarla direttamente sugli occhielli in modo da evitare di danneggiare la finitura del binocolo a causa del contatto con gli anelli.

Fig. 4 Anello di regolazione diottrica

MONTAGGIO SU TREPPIEDE (i modelli compatti non sono adattabili al treppiede)

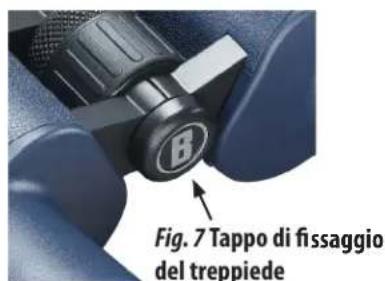

Per montare il binocolo su un treppiede o un monopiede, allentare (modello 10x42) o rimuovere (modelli (10x50, 12x50, 20x50) il tappo che copre la presa filettata (1/4-20UNC) all'estremità della cerniera centrale (Fig. 7) e riporlo in un luogo sicuro. Utilizzare un adattatore per treppiede compatibile (staffa a 90° gradi), come ad esempio il modello n. 161002CM di Bushnell, per fissare il binocolo H2O in scala reale a qualsiasi treppiede standard in posizione orizzontale in modo da garantire che, durante l'osservazione prolungata, l'immagine sia stabile.

OTTICA CON RIVESTIMENTO MULTISTRATO

Tutti i modelli sono dotati di lenti con rivestimento antiriflesso multistrato microsottile. Questo consente una maggiore trasmissione della luce per un'immagine più luminosa e più chiara. È importante prendersi cura del proprio binocolo per evitare danni a questi rivestimenti delle lenti che potrebbero essere causati da metodi di pulizia impropri.

PULIZIA

1. Innanzitutto rimuovere polvere e detriti sulle lenti soffiando o spazzolando (con "aria compressa" o una spazzola morbida per lenti).
2. Per rimuovere la sporcizia o le impronte digitali, pulire con la custodia morbida in dotazione (in panno di microfibra lavabile), strofinando con movimento circolare. L'utilizzo di un panno ruvido (compresi asciugamani di carta) o l'eccessivo strofinamento può graffiare la superficie delle lenti e causare danni permanenti. La custodia o il panno in microfibra in dotazione sono ideali per la pulizia ordinaria delle ottiche. È sufficiente inumidire la lente con il fiato e strofinarla delicatamente con il panno in microfibra.
3. Per una pulizia più accurata, possono essere utilizzati dei tessuti specifici per obiettivi fotografici e detergenti liquidi per la pulizia di obiettivi di tipo fotografico o alcol isopropilico. Applicare sempre il fluido sul panno e mai direttamente sulle lenti.
4. Per evitare possibili danni ai rivestimenti ottici sulle superfici delle lenti del binocolo, non utilizzare detergenti per i vetri di casa. Non utilizzare fazzoletti di carta o panni che potrebbero contenere abrasivi e trattenere olio o sporcizia.

MANUTENZIONE DELLE OTTICHE

1. Il binocolo Bushnell H2O assicura lunga durata senza inconvenienti se si eseguono le normali procedure di pulizia e manutenzione necessarie per qualsiasi altro strumento ottico di precisione.
2. Evitare il contatto con oggetti affilati. Sulle superfici dure appoggiare il binocolo delicatamente.
3. Tirare la tracolla dopo averla allacciata e assicurarsi che sia fissata saldamente al binocolo prima di sistemarlo intorno al collo.
4. Conservare il binocolo in un luogo fresco e asciutto, quando possibile.
5. Tutti i binocoli H2O sono testati per resistere all'acqua secondo gli standard IPX7. Evitare di immergersi a profondità superiori a 1 metro (3 piedi e 3 pollici) e/o per periodi di tempo superiori a 30 minuti.

Specifiche tecniche

SKU	Dimensioni del telaio	Ingrandimento	Diametro obiettivo	Sistema prisma	Campo visivo: piedi a 1.000 iarde/ m a 1.000 m	Pupilla di uscita (mm)	Rilievo oculare (mm)	Distanza minima di focalizzazione (piedi/m)	Lunghezza (pollici/mm)	Peso (once/g)
157050R	Grande	7x	50 MM	Porro	340 / 104	7,0	27	24 / 7,3	6,6/168	37,5 / 1063
138005R Compatta	8x 25 MM	Tetto a soffietto	361 / 110	3,0 11 19 /5,8 4/101 10.3/292
158042R	Grande	8x	42 MM	A tetto	360 /110	5,0	17	15 /4,5	6/152	22,7 / 643
134218R	Grande	8x	42 MM	Porro	390 / 119	5,0	18	18 / 5,4	5,5/216	30,7 / 870
134211R	Grande	12x	25 MM	Tetto a soffietto	262 /80	1,9	8	19 / 5,8	4/101	10,6 / 300
150142R	Grande	10x	42 MM	A tetto	305 / 93	4,0	15,6	12 / 3,6	6/150	22,2 / 629
130105R	Compatta	10x	25 MM	A tetto	320 / 97,5	2,5	10	17 / 5	4/104	10,7 / 303
134212R	Grande	12x	42 MM	Porro	267 / 81,3	3,5	14	18 / 5,4	5,5/216	31 / 881
132105R	Compatta	12x	25 MM	Tetto a soffietto	262 / 78	1,9	8	19 / 5,8	4/101	10,6 / 300

I prodotti fabbricati a partire da aprile 2017 sono coperti dalla Garanzia Bushnell Ironclad. La Garanzia Ironclad è una garanzia a vita completa che copre la vita utile di questo prodotto. Ogni prodotto ha una durata di vita definita, che può variare da 1 a 30 anni. La durata di questo prodotto è riportata sul sito Web elencato di seguito e/o sulla pagina Web Bushnell specifica di questo prodotto.

Si garantisce che questo prodotto è esente da difetti di materiali e di lavorazione e che soddisferà tutti gli standard di prestazioni rappresentati per tutta la durata di vita del prodotto. Se questo prodotto non funziona correttamente a causa di un difetto coperto provvederemo, a nostra esclusiva discrezione, a ripararlo o sostituirlo e rispedirlo gratuitamente. Questa garanzia è completamente trasferibile e non richiede ricevuta, scheda di garanzia o registrazione del prodotto. La presente garanzia non copre quanto segue: componenti elettronici, batterie, danni estetici, danni causati dalla mancata corretta manutenzione del prodotto, perdita, furto, danni dovuti a riparazione, modifica o smontaggio non autorizzati, danni intenzionali, uso improprio o abuso e normale usura. La presente Garanzia decade se la data stampata o altri codici di serializzazione sono stati rimossi dal prodotto.

Per visualizzare la garanzia completa e trovare dettagli su come richiedere l'assistenza in garanzia, visitare il nostro sito Web all'indirizzo www.bushnell.com/warranty. In alternativa, è possibile richiedere una copia della garanzia chiamandoci al numero 1-800-423-3537 o scrivendoci a uno dei seguenti indirizzi:

Negli U.S.A. spedire a: In CANADA spedire a:

Per prodotti acquistati fuori da Stati Uniti o Canada, contattare il proprio rivenditore per le relative informazioni sulla garanzia.

Questa garanzia ti offre diritti legali specifici. Il cliente potrebbe avere altri diritti, che variano da paese a paese.
