Produkttyp	Fernglas
Marke	Bushnell
Modell	H2O (158042R)
Vergrößerung	8x
Objektivdurchmesser	42 mm
Prismensystem	Dachkant
Sehfeld	360 ft auf 1000 yds / 110 m auf 1000 m
Austrittspupille	5.0 mm
Augenabstand	17 mm
Nahfokussierung	15 ft / 4.5 m
Länge	6 Zoll / 152 mm
Gewicht	22.7 oz / 643 g
Wasserdichtigkeitsklasse	IPX7 (bis zu 1 m Tiefe für 30 min eintauchbar)
Linsenvergütung	Vollständig mehrfachvergütet, entspiegelt
Fokussiersystem	Zentraler Fokussierknopf
Dioptrienausgleich	Dioptrienring am rechten Okular
Stativanschluss	Ja (über 1/4-20 UNC-Buchse, Adapter erforderlich)
Trageriemen enthalten	Ja
Garantie	Bushnell Ironclad lebenslange Garantie
Enthaltene Teile	Fernglas, Trageriemen, Reinigungstuch/Aufbewahrungstasche, Kappen (falls zutreffend)
Reinigungshinweise	Schmutz wegblasen, Mikrofasertuch verwenden, keine Haushaltsreiniger
Sicherheitshinweis	Nicht direkt in die Sonne blicken

Häufig gestellte Fragen - H2O BUSHNELL

Wie stelle ich den Dioptrienausgleich an meinem Bushnell H2O Fernglas ein?

Decken Sie die rechte Objektivlinse ab, fokussieren Sie mit dem zentralen Knopf mit dem linken Auge. Decken Sie dann die linke Objektivlinse ab und drehen Sie den Dioptrienausgleichsring (unter der rechten Augenmuschel), bis das Bild scharf ist. Vermeiden Sie Gewalt.

Wie sollte ich die Linsen reinigen?

Blasen Sie zunächst Staub mit Druckluft oder einer weichen Bürste weg. Verwenden Sie das mitgelieferte Mikrofasertuch in kreisenden Bewegungen. Bei hartnäckigem Schmutz verwenden Sie ein optisches Reinigungstuch mit einem Tropfen Isopropylalkohol (auf das Tuch, nicht auf die Linse auftragen). Verwenden Sie niemals Fensterreiniger.

Kann ich dieses Fernglas mit Brille verwenden?

Ja. Drehen Sie die Augenmuscheln nach unten (herunterdrehen) für die Verwendung mit Brille. Dies sorgt für den richtigen Augenabstand (17 mm beim 8x42 Modell). Ohne Brille drehen Sie die Augenmuscheln nach oben.

Was bedeutet wasserdicht nach IPX7?

Das Fernglas kann bis zu 1 Meter Tiefe für bis zu 30 Minuten unter Wasser getaucht werden. Vermeiden Sie längeres oder tieferes Eintauchen.

Wie befestige ich den Trageriemen?

Fädeln Sie die Riemenenden durch die Riemenösen auf jeder Seite, dann zurück durch die Kunststoffschnalle. Stellen Sie die Länge auf beiden Seiten gleich ein. Verwenden Sie einen Kunststoff-Kabelbinder, wenn Metallschnallen verwendet werden, um Kratzer zu vermeiden.

Kann ich dieses Fernglas auf einem Stativ montieren?

Ja, schrauben Sie die Kappe am Mittelgelenk ab, um eine 1/4-20 UNC-Buchse freizulegen. Verwenden Sie einen kompatiblen Fernglas-Stativadapter (z. B. Bushnell #161002CM). Nicht bei FRP-Modellen verfügbar.

Was ist der Unterschied zwischen Porro-, Dachkant- und Faltdachkant-Prismenbauweisen?

Porro-Prismen haben eine versetzte Linsenform und bieten ein größeres Sehfeld; Dachkant-Prismen sind gerade und kompakt; Faltdachkant (FRP) sind extrem kompakt. H2O umfasst alle drei Typen in verschiedenen SKUs.

Wie stelle ich den Augenabstand (IPD) ein?

Halten Sie das Fernglas und bewegen Sie die beiden Tuben näher oder weiter auseinander, bis Sie ein einziges kreisförmiges Bild ohne dunkle Schatten sehen. Dies passt sich Ihrem Augenabstand an.

Welche Garantie gilt für dieses Fernglas?

Die Bushnell Ironclad lebenslange Garantie deckt Material- und Verarbeitungsfehler für die Lebensdauer des Produkts ab (bis zu 30 Jahre je nach Modell). Übertragbar, kein Kaufbeleg erforderlich. Ausgeschlossen sind Elektronik, Batterien, kosmetische Schäden, Fehlgebrauch.

Welche verschiedenen SKUs sind für H2O erhältlich?

Gängige SKUs sind 157050R (7x50 Porro), 158042R (8x42 Dachkant), 138005R (8x25 FRP), 134218R (18x42 Porro), 150142R (10x42 Dachkant) und andere. Die vollständige Liste finden Sie im Handbuch.

BEDIENUNGSANLEITUNG H2O BUSHNELL

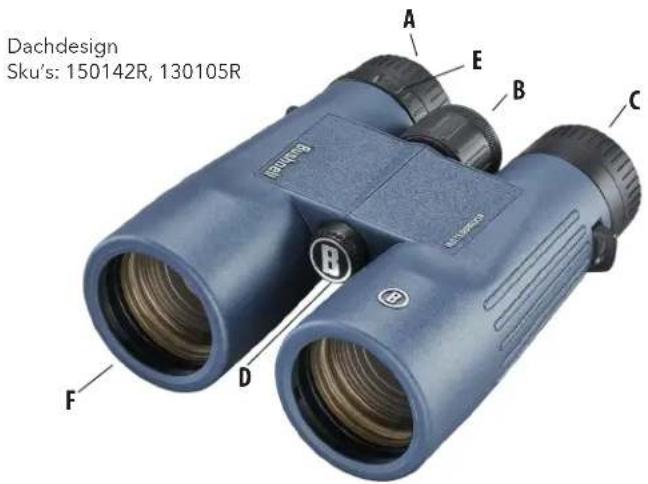

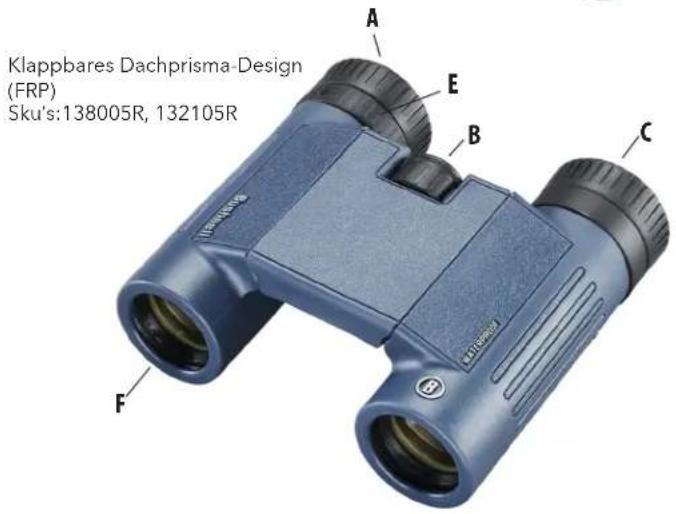

RÉGLAGE DE LA DIOPTRIE ET MISE AU POINT

Dioptrienanpassungsring B

Augenmuscheln C

Stativadapterbuchse* D

Zentraler Fokusregler E

Objektivlinse F

* unter der Kappe (kompakte Modelle sind nicht auf ein Stativ montierbar)

Vielen Dank für den Kauf Ihres neuen Bushnell® H2O Fernglases.

Diese Bedienungsanleitung hilft Ihnen bei der Optimierung Ihres Sichterlebnisses, indem sie Ihnen erläutert, wie Sie das Fernglas an Ihre Augen anpassen und das Instrument pflegen können. Bitte lesen Sie diese Anweisungen sorgfältig durch, bevor Sie das Fernglas benutzen.

DANGER

SCHAUEN SIE MIT IHREM FERNGLAS NIEMALS DIREKT IN DIE SONNE, DA DADURCH SCHWERE SCHÄDIGUNGEN IHRER AUGEN VERURSACHT WERDEN KÖNNEN

ANPASSUNG DER AUGENMUSCHEL

Ihr Bushnell H2O Fernglas ist mit Augenmuscheln ausgestattet, die eine komfortable Sicht auf das komplette Bild bieten und helfen, Licht von außen fernzuhalten. Wenn Sie bei der Verwendung des Fernglas eine Brille tragen, lassen Sie die Augenmuscheln in der Position „unten“ (oder falten Sie Modelle mit umklappbaren Augenmuscheln nach unten) (Abb. 1, nächste Seite). Drehen Sie die Augenmuscheln bei Verwendung ohne Brille oder Sonnenbrille hoch (oder lassen Sie sie bei Modellen mit herunterklappbaren Augenmuscheln einfach oben) (Abb. 2). Dadurch werden Ihre Augen weiter weg von den Okularlinsen des Fernglases in den korrekten Augenabstand gebracht, so dass Sie das gesamte Sichtfeld sehen können.

IPD (PUPILLENDISTANZ/INTERPUPILLARY DISTANCE) ANPASSUNG

Der Abstand zwischen den Pupillen der Augen, genannt Pupillendistanz, ist bei jedem Menschen unterschiedlich. So passen Sie das Fernglas an Ihre IPD oder Ihren „Auge-zu-Auge“-Abstand an:

1. Richten Sie es auf eine weiße Wand oder einen freien Bereich des Himmels. Halten Sie das Fernglas und schauen Sie ganz normal hindurch. Kümmern Sie sich noch nicht um den Fokus.
2. Halten Sie beide Seiten des Fernglases gut fest. Bringen Sie die linke und die rechte Seite näher zusammen oder weiter auseinander, (Abb. 3, nächste Seite) bis Sie ein einziges Bild ohne Schattenbereiche sehen.

Abb. 1 Augenmuschel in der „unten“-Position (für die Verwendung mit Brille)

Fig. 2 Augenmuschel in der „oben“-Position (für die Verwendung ohne Brille)

ANPASSUNG DES FOKUS UND DIOPTRIEN

1. Passen Sie die Augenmuscheln und die IPD an, wie in den vorangegangenen Abschnitten beschrieben.
2. Decken Sie mit Hilfe des befestigten Objektivdeckels oder Ihrer Hand die Objektivlinse auf der rechten Seite des Fernglases ab.
3. Konzentrieren Sie sich auf ein weit entferntes Objekt mit feinen Details (z.B. eine Ziegelmauer, Äste, usw.) und drehen Sie den zentralen Fokusregler, bis es so scharf wie möglich erscheint, wenn Sie durch die linke Seite des Fernglases schauen.

4. Legen Sie die rechte Objektivlinse frei und decken Sie die linke ab, während Sie weiterhin dasselbe Objekt anschauen.

5. Drehen Sie den Dioptrienanpassungsring (NICHT den zentralen Fokusregler), der sich direkt unter der rechten Augenmuschel (Abb. 4) befindet, um das Objekt auf der rechten Seite des Fernglases scharf zu stellen. Vermeiden Sie ein Überdrehen oder Forcieren des Dioptrienmechanismus. Falls es Ihnen nicht gelingt, das Objekt durch Anpassung des Dioptrienrings/der Augenmuschel für Ihr rechtes Auge scharf zu stellen, überprüfen Sie, ob die linke Seite immer noch scharf ist (wiederholen Sie gegebenenfalls Schritte 2-4). Die Dioptrienanpassung sorgt im Grunde für den „Feinfokus“ auf einer Seite des Fernglases (nur rechts), um leichte Unterschiede in der Sehkraft Ihres linken und rechten Auges zu berücksichtigen.

6. Ihr Fernglas sollte nun an Ihre Augen angepasst sein. Sie können es nun auf jede Distanz scharf stellen, indem Sie einfach den zentralen Fokusregler drehen. Notieren Sie sich Ihre Dioptrieneinstellung (Position der Plus- und Minusmarkierungen am Dioptrienring in Bezug auf die Indexmarkierung am Fernglas unter dem Ring) für eine spätere Bezugnahme, falls der Ring versehentlich oder von einer anderen Person, die Ihr Fernglas benutzt, bewegt wurde.

Abb. 4 Dioptrien-Einstellring

BEFESTIGUNG DES TRAGERIEMENS

Um den Trageriemen zu befestigen, fädeln Sie dessen Enden durch die Riemenösen (Abb. 5) auf jeder Seite des Fernglases und dann zurück durch die Kunststoffschnalle am Riemen (Abb. 6). Passen Sie die Position des Fernglases auf Ihrer Brust Ihrer Präferenz entsprechend an, indem Sie die Länge des Riementeils, der durch die Schlaufenführung und die Schnalle führt, auf beiden Seiten um gleich viel verändern. Wenn Sie lieber einen Zubehörriemen mit O-Ringen aus Metall verwenden möchten, befestigen Sie sie mittels Kabelbindern an den Ösen, statt sie direkt an den Ösen festzumachen, um eine Beschädigung des Lacks auf dem Fernglas durch Kontakt mit den Ringen zu vermeiden.

Abb. 5 Riemenöse Abb. 6 Riemen & Schnalle

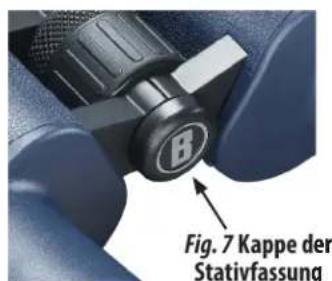

STATIVBEFESTIGUNG (Kompaktmodelle sind nicht auf ein Stativ montierbar)

Um das Fernglas auf einem Drei- oder Einbeinstativ zu befestigen, schrauben (Modell 10x42) oder ziehen (Modelle 10x50, 12x50, 20x50) Sie die Kappe ab, die die Gewindemuffe (1/4-20UNC) auf der hinteren Seite des mittleren Scharniers abdeckt (Abb. 7), und legen Sie sie an einem sicheren Platz ab. Verwenden Sie einen kompatiblen Fernglas-Stativ-Adapter (90° Befestigungswinkel), wie etwa das Bushnell-Modell 161002CM, um Ihr H2O Fernglas auf einem beliebigen Standardstativ in einer horizontalen Position zu befestigen, um bei längerer Betrachtung für ein stabiles Bild zu sorgen.

MEHRSCHICHTVERGÜTETE OPTIK

Alle Modelle haben Linsen mit mehreren mikrodünnen Schichten Antireflexbeschichtung. Dadurch erhalten Sie eine erhöhte Lichtdurchlässigkeit für ein helleres und klareres Bild. Es ist wichtig, dass Sie Ihr Fernglas sorgfältig pflegen, um Schäden an der Linsenbeschichtung zu vermeiden, die durch unsachgemäße Reinigungsmethoden verursacht werden können.

REINIGUNG

1. Pusten oder pinseln Sie zuerst Staub und Schmutz auf der Linse ab (indem Sie einen Pustebalg oder einen weichen Linsenpinsel verwenden).
2. Entfernen Sie Schmutz oder Fingerabdrücke mit dem mitgelieferten weichen Aufbewahrungsbeutel (aus waschbarem Mikrofasertuch) durch kreisförmiges Wischen. Durch ein grobes Tuch (einschließlich Papiertücher) oder unnötiges Reiben können Kratzer auf der Linsenoberfläche entstehen, die zu dauerhaften Schäden führen können. Der mitgelieferte Aufbewahrungsbeutel/Mikrofasertuch ist ideal für die routinemäßige Reinigung der Optik. Hauchen Sie die Linse leicht an, um für eine geringe Menge an Feuchtigkeit zu sorgen und wischen Sie die Linse behutsam mit dem Mikrofasertuch ab.
3. Für eine gründlichere Reinigung können Sie Tücher oder Reinigungsmittel für fotografische Linsen oder Isopropanol verwenden. Tragen Sie das Reinigungsmittel immer auf das Reinigungstuch auf – niemals direkt auf die Linse.
4. Um eine mögliche Beschädigung der optischen Beschichtungen auf den Linsenoberflächen des Fernglases zu vermeiden, verwenden Sie niemals haushaltsübliche Fensterreiniger. Vermeiden Sie die Verwendung von Kosmetiktüchern oder Kleidungsstücken, die abrasive Fasern oder Öle oder Schmutz enthalten können.

PFLEGE DER OPTIK

1. Ihr Bushnell H2O Fernglas wird Ihnen Jahre lang problemlos gute Dienste leisten, wenn es die normale Pflege bekommt, welche Sie jedem feinen optischen Gerät zukommen lassen würden.
2. Vermeiden Sie harte Stöße. Legen Sie das Fernglas behutsam auf harten Oberflächen ab.
3. Ziehen Sie am Riemen, nachdem Sie ihn befestigt haben, und prüfen Sie, ob er sicher am Fernglas befestigt ist, bevor Sie ihn sich umlegen.
4. Lagern Sie Ihr Fernglas wenn immer möglich an einem kühlen, trockenen Ort.
5. Alle H2O-Ferngläser sind nach IPX7-Schutzklasse auf Wasserbeständigkeit getestet. Vermeiden Sie das Eintauchen in Wasser in Tiefen über 1 Meter und/oder für Zeiträume von mehr als 30 Minuten.

Technische Daten

SKU	Gehäusegröße	Vergrößerung	Objektivdurchmesser	Prismensystem	Sichtfeld (ft @ 1000 yds/ m @ 1000 m)	Austrittspupille (mm)	Augenabstand (mm)	Naher Fokus (ft/m)	Länge (in/mm)	Gewicht (oz/g)
157050R	Vollständig	7x	50 MM	Porro	340 / 104	7,0	27	24 / 7,3	6,6/168	37,5 / 1063
138005R	Kompakt 8x 25 MM	Faldach 361	/ 110 3,0 11	19 /5,8 4/101 10.3/ 292
158042R	Vollständig	8x	42 MM	Dachkant	360 /110	5,0	17	15 /4,5	6/152	22,7 / 643
134218R	Vollständig	8x	42 MM	Porro	390 / 119	5,0	18	18 / 5,4	5,5/216	30,7 / 870
134211R	Vollständig	12x	25 MM	Faltdach	262 /80	1,9	8	19 / 5,8	4/101	10,6 / 300
150142R	Vollständig	10x	42 MM	Dachkant	305 / 93	4,0	15,6	12 / 3,6	6/150	22,2 / 629
130105R	Kompakt	10x	25 MM	Dachkant	320 / 97,5	2,5	10	17 / 5	4/104	10,7 / 303
134212R	Vollständig	12x	42 MM	Porro	267 / 81,3	3,5	14	18 / 5,4	5,5/216	31 / 881
132105R	Kompakt	12x	25 MM	Faltdach	262 / 78	1,9	8	19 / 5,8	4/101	10,6 / 300

Produkte, die ab April 2017 hergestellt wurden, fallen unter die Bushnell Ironclad-Garantie. Die Ironclad-Garantie ist eine lebenslange Garantie, die sich über die Lebensdauer dieses Produkts erstreckt. Jedes Produkt hat eine definierte Lebensdauer; die Lebensdauer kann von 1 bis 30 Jahren reichen. Die Lebensdauer dieses Produkts finden Sie auf der unten angegebenen Website und/oder auf der für dieses Produkt spezifischen Bushnell-Webseite.

Wir gewährleisten, dass dieses Produkt frei von Material- und Verarbeitungsfehlern ist und alle für die Lebensdauer dieses Produkts geltenden Leistungsstandards erfüllt. Wenn dieses Produkt aufgrund eines von der Garantie abgedeckten Defektes nicht ordnungsgemäß funktioniert, reparieren oder ersetzen wir es nach unserem Dafürhalten und senden es kostenlos an Sie zurück. Diese Garantie ist vollständig übertragbar und erfordert keine Quittung, Garantiekarte oder Produktregistrierung. Diese Garantie gilt nicht für Folgendes: elektronische Komponenten, Batterien, kosmetische Schäden, durch nicht ordnungsgemäße Wartung entstandene Schäden, Verlust, Diebstahl, Schäden durch unbefugte Reparatur, Änderung oder Demontage, vorsätzliche Beschädigung, missbräuchliche oder unsachgemäße Verwendung und gewöhnlicher Verschleiß. Diese Garantie erlischt, wenn der Datumsstempel oder andere Seriennummern vom Produkt entfernt wurden.

Um die vollständige Garantie einzusehen und Informationen darüber zu erhalten, wie Sie einen Service im Rahmen der Garantie anfordern können, besuchen Sie unsere Website unter www.bushnell.com/warranty. Alternativ können Sie eine Kopie der Garantie anfordern, indem Sie uns unter [phone] anrufen oder uns unter einer der folgenden Adressen schreiben:

Adresse für die USA: Adresse für KANADA:

Wenden Sie sich bei Produkten, die außerhalb der USA oder Kanada erworben wurden, bitte an Ihren Händler vor Ort, um die jeweils gültigen Garantieinformationen zu erfragen.

Diese Garantie verschafft Ihnen bestimmte gesetzlich verankerte Rechte. Unter Umständen haben Sie noch weitere Rechte, die von Land zu Land variieren.
