AC90 - Amplificateur de guitare ROLAND - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Effet audio
Effet principal	Chorus acoustique
Utilisation	Guitare acoustique et autres instruments
Alimentation	Adaptateur secteur ou piles
Contrôles	Profondeur, vitesse, niveau
Entrées	Mono
Sorties	Mono
Dimensions	Compacte et portable
Poids	Léger
Consommation électrique	Faible
Indicateur d'état	LED
Matériau du boîtier	Plastique robuste
Compatibilité	Instruments à cordes
Fonction bypass	Oui
Mode d'emploi	Multilingue

FOIRE AUX QUESTIONS - AC90 ROLAND

Comment brancher mon ROLAND AC90 à un amplificateur externe ?

Utilisez la sortie LINE OUT située à l'arrière de l'AC90 pour le brancher à un amplificateur externe à l'aide d'un câble jack 6,35 mm.

Pourquoi mon ROLAND AC90 ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique et que le câble d'alimentation est en bon état. Essayez une autre prise si nécessaire.

Comment régler l'égaliseur sur le ROLAND AC90 ?

Utilisez les boutons d'égalisation situés sur le panneau supérieur pour ajuster les réglages des basses, médiums et aigus selon vos préférences.

Mon ROLAND AC90 émet un bruit de fond, que faire ?

Assurez-vous que tous les câbles sont correctement branchés et que les sources audio ne sont pas à proximité d'autres appareils électroniques qui pourraient causer des interférences.

Comment activer les effets sur le ROLAND AC90 ?

Utilisez le bouton EFFECT situé sur le panneau supérieur pour sélectionner l'effet souhaité, puis ajustez le niveau avec le contrôle de niveau d'effet.

Est-ce que je peux utiliser le ROLAND AC90 avec des instruments autres que la guitare ?

Oui, le ROLAND AC90 peut être utilisé avec d'autres instruments tels que le clavier ou le microphone, grâce à ses entrées audio polyvalentes.

Comment réinitialiser les paramètres d'usine sur le ROLAND AC90 ?

Pour réinitialiser, éteignez l'appareil, puis maintenez enfoncé le bouton de réglage de volume pendant que vous le rallumez jusqu'à ce que l'écran affiche 'RESET'.

Quel est le poids du ROLAND AC90 ?

Le ROLAND AC90 pèse environ 7,7 kg.

Où puis-je trouver le manuel d'utilisateur du ROLAND AC90 ?

Le manuel d'utilisateur est disponible sur le site officiel de Roland dans la section support ou téléchargements.

Comment mettre à jour le firmware du ROLAND AC90 ?

Visitez le site web de Roland pour télécharger la dernière version du firmware et suivez les instructions fournies dans le manuel pour la mise à jour.

MODE D'EMPLOI AC90 ROLAND

Caractéristiques principales 27

Noms et fonctions des éléments 28

Panneau de commande 28

Panneau arrière. 32

Exemple d'utilisation de deux canaux

ensemble 34

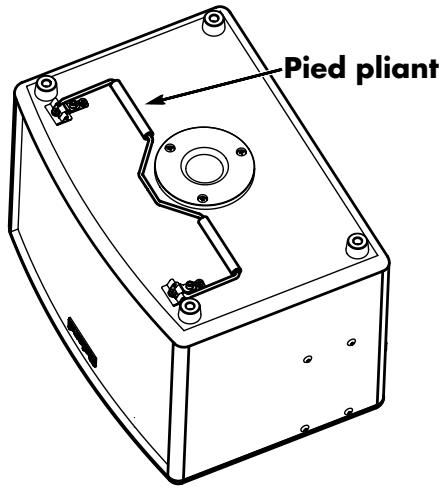

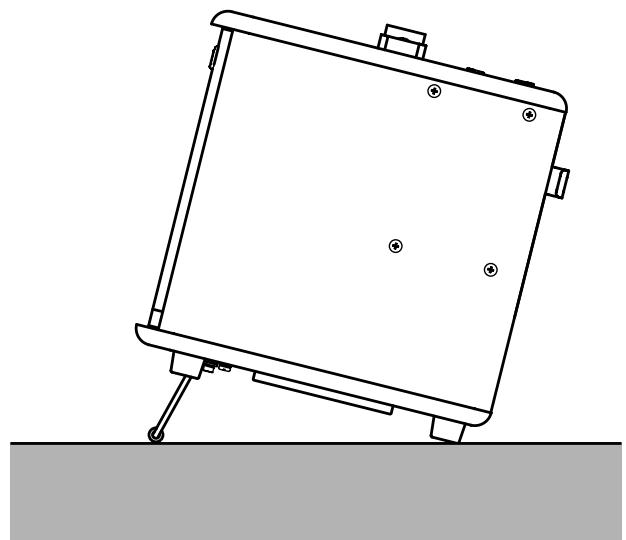

Utilisation du pied pliant. 35

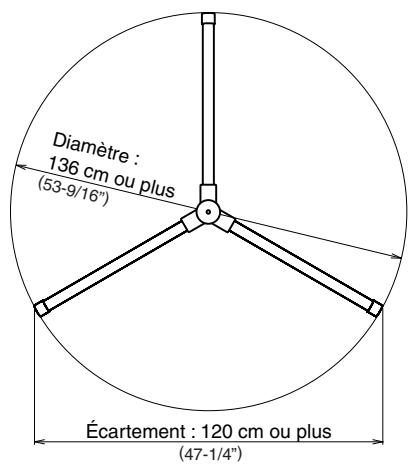

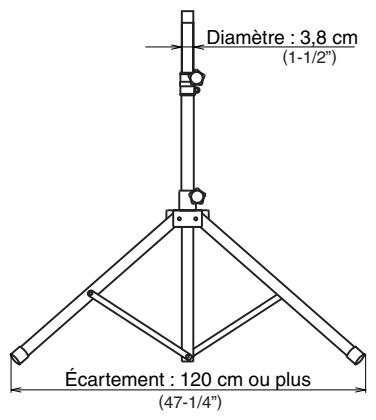

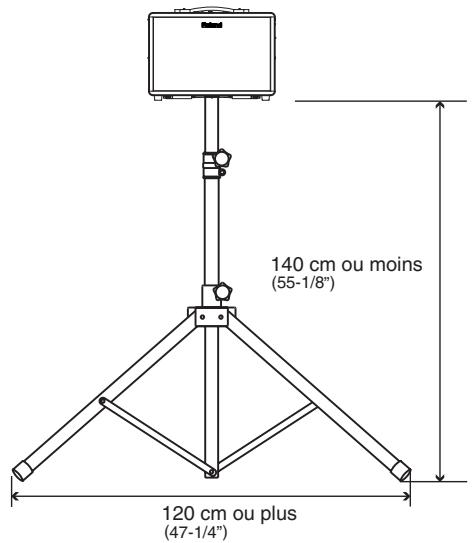

Utilisation d'un pied pour haut-parleur 36

Panneau de contrôle 58

Panneau arrière. 62

Exemple d'utilisation des canaux combinés....64

Comment utiliser le support de bravel. 65

Caractéristiques principales

L'amplificateur AC-90 est un appareil très performant conçu exclusivement pour des instruments acoustiques. Il est capable d'exprimer avec fidélité toute la richesse harmonique du son d'un instrument acoustique.

Amplificateur stéréo compact haute performances

• Le caisson finement dessiné est conçu pour améliorer le son des instruments acoustiques. Il contient deux haut-parleurs de graves de 20 cm, deux haut-parleurs d'aigus et un amplificateur stéreo 45 W + 45 W. Tous ces éléments ont été élaborés expressément pour l'amplificateur AC-90. Par conséquent, l'appareil est capable de fournir un son instrumental acoustique plus naturel sur une large bande de fréquences.
• Grâce à un amplificateur de puissance conçu pour être le plus léger possible et à l'utilisation de nouveaux matériaux pour les haut-parleurs de graves, le poids de l'appareil a diminué.

Deux canaux indépendants : GUITAR et mic/line

• Chaque canal comporte un égaliseur 3 bandes.
• Le canal GUITAR gère à la fois les pickups piézo et les pickups magnétiques.
• Le canal MIC/LINE fournit une alimentation fantôme produite par un circuit fantôme dédié très fiable d'une puissance de sortie de 48 V.
• Le canal MIC/LINE pour l'entrée LINE vous permet de connecter des guitares avec pickups magnétiques. Vous pouvez également utiliser simultanément un pickup piezo (canal GUITAR) et un pickup magnétique (canal MIC/LINE) et mixer les sons ensemble.

Effets numériques haute qualité

• Trois sortes d'effets chorus stéréo sont possibles. Chorus « SPACE » synthétisé dans l'espace, chorus « RICH » (divisé en bandes de fréquences) et chorus « WIDE » (également divisé en bandes de fréquences tout en offrant plus de souplesse).
• Réverbération stéréo développée spécialement pour les instruments acoustiques. Elle vous permet d'ajouter de l'amplitude et une touche de naturel au son.
• Effets « delay » (retard) pouvant produire un son doux spécifique et élaboré pour les instruments acoustiques.
• Une pédale disponible en option permet également d'activer et de désactiver les effets.

Fonction anti-feedback

• L'anti-feedback offre deux possibilités de détecter le point de feedback. Vous disposez de paramètres manuels et de paramètres automatiques, lesquels servent à la détection automatique du point de feedback.
• Vous pouvez connecter une pédale en option et activer cette fonction avec le pied.

Fonction MUTE (mode silencieux)

• Le bouton MUTE simplifie la désactivation du son des haut-parleurs de l'amplificateur AC-90 et de la sortie LINE OUT. Grâce à cette fonction, vous pouvez brancher et débrancher votre guitare sans bruit. De plus, lorsqu'un tuner est relié à la prise TUNER OUT, la fonction MUTE vous permet d'accorder votre instrument en silence.
• Vous pouvez connecter une pédale en option et activer cette fonction avec le pied.

Prises d'entrée externes (AUX IN)

• Prises d'entrée externes permettant de connecter un lecteur CD, un appareil auxiliaire ou tout autre dispositif stéréo.
• Prises phono RCA et jacks 1/4'' permettant de connecter tout type d'appareil.

Plusieurs connecteurs de sortie

• Sortie DI qui vous permet d'émettre directement des signaux à partir d'instruments et de micros connectés. Vous pouvez également y relier un tuner. Sortie symétrique TRS prise en charge.
• Parmi les prises de sortie : prises de sortie mono 1/4'' en plus de connecteurs XLR pour sortie stéréo. Il est possible d'utiliser un seul amplificateur AC-90 pour toutes les applications.
• Une prise pour caisson de basse est également présente. Un caisson de basse sous tension permet d'obtenir un son grave plus puissant, plus incisif.
• L'amplificateur est également doté d'une prise casque, utile pour jouer la nuit et pour contrôler le son.

Fonctions de positionnement pratiques

• Son pied pliant vous permet de changer l'angle de l'amplificateur lors du contrôle.
• Un adaptateur permet de relier l'amplificateur AC-90 à un pied pour haut-parleur. L'amplificateur AC-90 est ainsi plus facile à utiliser lorsque vous jouez et vous pouvez l'utiliser comme simple préamplificateur.
• L'amplificateur est livré avec une housse de transport.

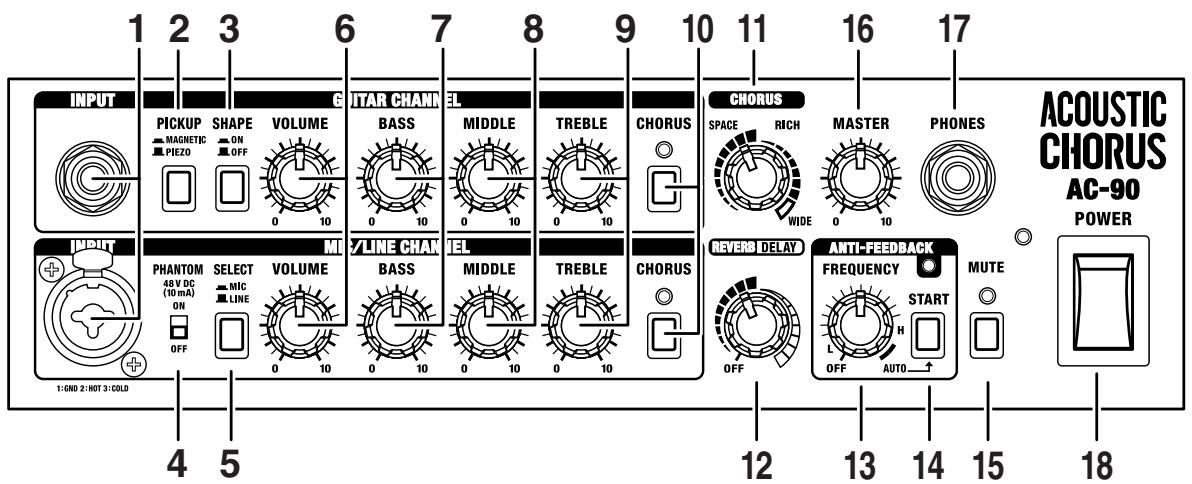

Panneau de commande

Connectez les guitares ici.

Connectez les micros et appareils de niveau ligne ici. Vous pouvez également connecter des guitares avec pickups équipés de préamplificateurs.

Gère l'entrée symétrique, ce qui vous permet de connecter des prises TRS 1/4'' et des connecteurs XLR.

TRS

XLR

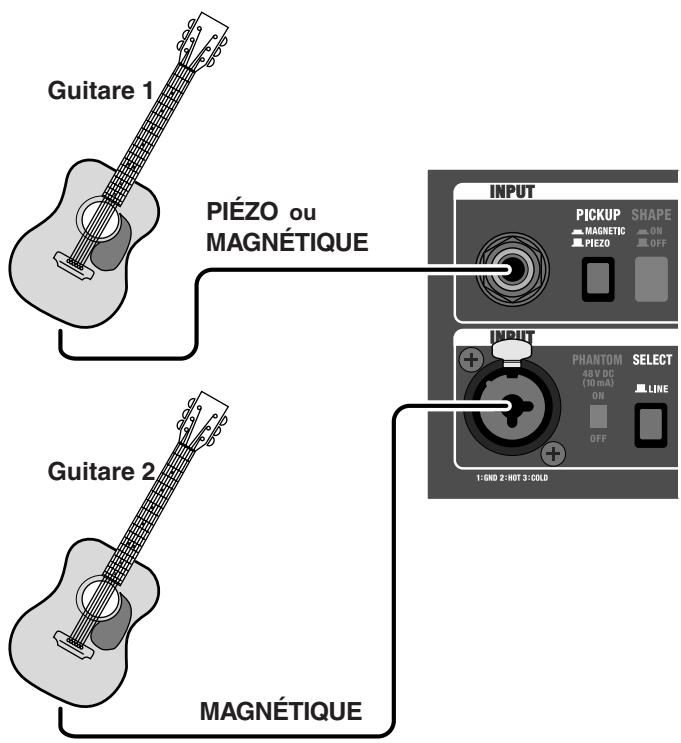

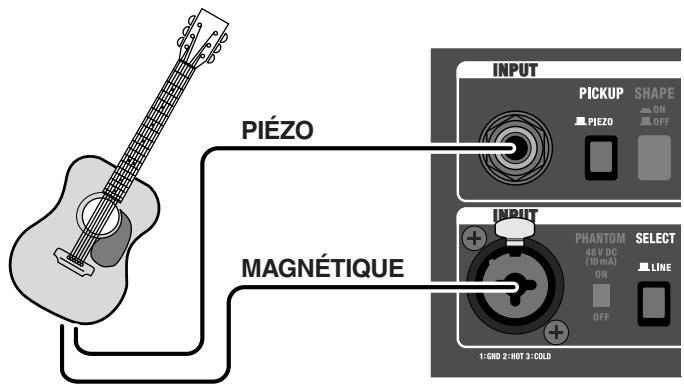

Vous pouvez utiliser les deux canaux ensemble.

Voir la section « Exemple d'utilisation de deux canaux ensemble » (p. 34).

• Selon l'emplacement des microphones par rapport aux hautparleurs, un effet de feedback peut être généré. Pour y événier :
• Changez l'orientation des microphones.
• Éloignez les microphones des haut-parleurs.
• Baissez le volume.

2. Bouton PICKUP

Ce bouton permet de commuter entre un pickup piezo et un pickup magnétique, selon le type de pickup dont dispose la guitare connectée. Appuyez sur le bouton pour les pickups magnétiques. * Choisissez « MAGNETIC » si votre guitare dispose d'un pickup actif équipé d'un préamplificateur.

3. Bouton SHAPE

Sur la position ON, ce bouton modifie les fréquences moyennes pour créer un son clair, adapté aux raclements de cordes.

Accentue les sons « effleurés » et vous permet de gratter vos cordes plus nerveusement.

4. Interrupteur phantom

Active ou désactive l'alimentation fantôme.

Placez l'interrupteur en position ON lorsque vous connectez des micros qui nécessitent une alimentation fantôme (micros électrostatiques, etc.).

Placez l'interrupteur en position OFF lorsque vous connectez des micros qui ne nécessitent pas d'alimentation fantôme ou d'autres appareils.

• Pour connecter des micros qui nécessitent une alimentation fantôme, procédez comme suit :
• Placez l'interrupteur PHANTOM sur OFF.
• Connectez le micro.
• Placez l'interrupteur PHANTOM sur ON.
• Si vous fournissez une alimentation fantôme à des micros ou des apparêls qui n'en ont pas besoin, ils risquent de ne pas fonctionner correctement. Veillez à toujours positionner l'interrupteur sur OFF avant de connecter un apparéil.
• Pour protégér le circuit électrique, toutes les sorties passent momentanément en mode Silencieux lorsque l'interrupteur PHANTOM est manipulé (ON ou OFF).
• L'alimentation fantôme est fournie uniquement aux connecteurs XLR pour l'entrée du canal MIC/LINE.
• Du son pourra être produit si des connecteurs sont connectés ou déconnectés pendant que l'alimentation fantôme est activée.

Alimentation fantôme

En raison d'une qualité sonore supérieure et d'une plage de fréquences plus étendue par rapport aux micros dynamiques, les micros électrostatiques sont souvent utilisés pour les guitares acoustiques. Cependant, leur utilisation exige une source d'alimentation. Bien que certains micros électrostatiques fonctionnent sur une batterie placée dans le boîtier, une alimentation fantôme est souvent nécessaire. Ce type d'alimentation utilise le câble existant du microphone pour fonctionner.

La sortie de l'alimentation fantôme de l'amplificateur AC-90 est constante à 48 V. Elle est ainsi en conformité avec les normes professionnelles requises dans les studios d'enregistrement.

5. Bouton SELECT

Permet de sélectionner le niveau d'entrée en fonction de l'appareil connecté (MIC ou LINE).

Vous pouvez connecter des guitares avec des pickups magnétiques lorsque le bouton SELECT est sur la position LINE.

• Le volume augmente si le bouton est placé sur MIC lorsqu'un appareil de niveau ligne est connecté.

6. Boutons volume

Permet de régler le volume du canal GUITAR.

• Pour s'adapter à la faible sortie des pickups piézo, le niveau du volume, lorsque le bouton VOLUME se trouve entre 7 et 10, doit être légèrement supérieur si le bouton PICKUP est placé sur PIEZO au lieu de MAGNETIC.

Permet de régler le volume du canal MIC/LINE.

• Si vous utilisez à la fois le canal GUITAR et le canal MIC/LINE de l'amplificateur AC-90, réglez le volume sur une position intermédiaire entre les deux canaux à l'aide du bouton VOLUME.

7. Boutons BASS

Permettent de régler le niveau de la bande de basses fréquences.

8. Boutons MIDDLE

Permettent de régler le niveau de la bande de moyennes fréquences.

9. Boutons TREBLE

Permettent de régler le niveau de la bande de hautes fréquences.

La tonalité d'un instrument acoustique peut varier considérablement d'un instrument à un autre. Le type de son nécessaire varie également en fonction de la façon dont l'instrument est utilisé dans un ensemble donné. Tournez les boutons BASS, MIDDLE et TREBLE pour parvenir au réglage ajustat pour la tonalité de votre instrument en fonction des conditions d'utilisation.

(Example)

• Si vous utilisez l'amplificateur AC-90 avec le pied pour haut-parleur connecté, tournez le bouton BASS pour augmenter le réglage afin de rendre plus audibles les fréquences les plus basses.
• Si le son semble trop dur, par exemple juste après chaque changement de corde, vous pouvez tourner le bouton TREBLE pour diminuer le réglage et réduire ainsi les hautes fréquences.

10. Boutons CHORUS

Permettent d'activer et de désactiver l'effet de chorus. Lorsque cette fonction est activée, le voyant est allumé.

Vous pouvez utiliser une pédale (BOSS FS-5U disponible en option) pour activer et désactiver cette fonction. Vous pouvez activer et désactiver cette fonction avec le pied sur les deux canaux.

11. Bouton CHORUS

Tournez ce bouton pour sélectionner l’un des trois types de chorus (SPACE, RICH et WIDE).

Vous pouvez moduler l'effet produit en tournant le bouton.

• Pour cela, le bouton CHORUS doit être sur la position ON.
• Les indications des positions SPACE et RICH sont approximatives. Au cours des réglages, faites-vous à votre écoute pour juger de l'effet produit.

Chorus synthétisé dans l'espace. Grâce à cette méthode disponible en stéreo uniquement, l'effet de chorus est créé en panant le son provenant du haut-parleur droit et le son provenant du haut-parleur gauche, puis en les mélangeant dans l'espace. On obtient un son plus large et plus naturel que celui produit en mélangeant lessons électroniquement.

Chorus stéréo divisé en trois bandes de fréquences.

L'effet est séparé en trois bandes (basses, moyennes et hautes fréquences). Il est appliqué selon des proportions appropriées pour chaque bande pour aboutir à une largeur et une plénitude sonores parfaitement adaptées à la guitare acoustique.

Les graves se trouvent au centre et le son se propage de plus en plus au fur et à mesure que le volume s'élève, des basses fréquences vers les fréquences plus élevées.

Tout en reposant sur la division du son en bandes distinctes, ce chorus est plus étendu que le chorus RICH.

Le son se propage au-delà des haut-parleurs de l'amplificateur AC-90, produit un effet qui semble envelopper l'auditeur.

12. Bouton reverb/delay

Ce bouton permet de commuter entre les effets de réverbération et de retard.

Vous pouvez moduler l'effet produit en tournant le bouton.

• Positionnez ce bouton sur OFF si vous n'utilisez pas les effets de réverbération et de retard.
• Les indications des positions REVERB et DELAY sont approximatives. Au cours des réglages, faites-vous confiance à votre écoute pour juger de l'effet produit.

Cette réverbération stéréo réservée aux instruments acoustiques produit un effet d'espace et une qualité sonore naturelle.

Tournez le bouton pour régler le volume de réverbération.

L'effet de retard, développé spécifiquement pour les instruments acoustiques, ajoute de la douceur au son d'origine.

Tournez le bouton pour régler le retard.

• Vous pouvez utiliser une PEDALE (BOSS FS-5U disponible en option) pour activer et désactiver ces effets.

13. Bouton frequency

Permet de sélectionner la fréquence du fonctionnement de la fonction anti-feedback.

La position du bouton détermine si cette fonction est régée en mode Auto ou Manuel.

• Positionnez ce bouton sur OFF si vous n'utilisez pas l'anti-feedback.

14. Bouton START

Permet de sélectionner le mode Auto (p. 31). Si vous appuyez sur ce bouton, les feedbacks sonores seront automatiquement détectés.

Les voyants indiquent l'état de fonctionnement de la fonction de détection automatique.

Veille : Le voyant clignote lentement.

Détection en cours : Levoyant clignote rapidement.

Après détection : Le voyant reste allumé.

• Si vous maintenez le bouton START enfoncé pendant une seconde ou plus, la fonction de détection automatique repasse en veille.

Utilisation de l'ANTI-FEEDBACK

Le système anti-feedback contrôle le retour sonore qui peut se produire entre la guitare ou le micro et l'amplificateur.

Le feedback est supprimé grâce à l'atténuation de la fréquence à laquelle il se produit.

• Ce système ne s'adresse pas au feedback haute fréquence qui se produit avec les microphones.

L'anti-feedback peut s'utiliser en mode Auto ou en mode Manuel.

• Utilisez l'un ou l'autre en cas de retour sonore.

MEMO feedback (retour sonore)

Ce phénomène se produit lorsque des signaux sont émis par les haut-parleurs et repris par un micro ou un pickup, le son est ensuite amplifié et de nouveau émis par les haut-parleurs. Il en résulte un son oscillant très désagréable.

• Si l'anti-feedback seul ne permet pas de contrôler le retour sonore, réglez les paramètres en diminuant, par exemple, le volume ou les basses fréquences.
• Pour empêcher tout feedback au cours d'une session, il est conseillé d'activer le système anti-feedback avant de jouer.

Détection automatique du point de feedback

La fréquence à laquelle se produit le feedback est automatiquement détectée et le feedback est supprimé.

• À utiliser lorsqu'un feedback est susceptible de se produire.
• Provoquez un feedback.
• Tournez le bouton FREQUENCY jusqu'à la position « AUTO »

L'indicateur ANTI-FEEDBACK clignote lentement et la détection automatique se met en veille.

1. Appuyez sur le bouton START.

La détection automatique du point de feedback commence. Le voyant clignote rapidement lorsquela détection est en cours, puis il reste allumé lorsque le point de feedback est détecté. Si aucun point de feedback n'est détecté, le voyant clignote lentement et la détection automatique repasse en veille. 4. Appuyez sur le bouton START une nouvelle fois pour relancer la détection automatique.

Détection manuelle du point de feedback

1. Provoquez un feedback.
2. Tournez le bouton de L vers H (le voyant ANTI-FEEDBACK s'allume) pour rechercher la fréquence à laquelle le feedback doit être supprimé.

Le fait de tourner le bouton dans le sens des aiguilles d'une montre supprime progressivement le feedback des aigus, le tourner dans le sens inverse supprime progressivement le feedback des graves.

Vous pouvez utiliser une pédale (BOSS FS-5U disponible en option) pour lancer la détection automatique de la fréquence du feedback ou pour activer et désactiver le système anti-feedback.

Conseli

Vous pouvez utiliser l'anti-feedback même si vous n'avez pas problème de feedback. Par exemple, vous pouvez l'utiliser pour supprimer une résonance génante dans les basses à moyennes fréquences, et pour corriger d'autres problèmes de qualité sonore.

15. Bouton MUTE

Active ou désactive le mode Silencieux.

Lorsque vous appuyez sur ce bouton, le voyant MUTE clignote, le mode Silencieux est activé, la sortie haut-parleur est coupée de même que les sorties SUB WOOFER OUT et LINE OUT.

Lorsque le mode Silencieux (MUTE) est activé, il n'est pas nécessaire de baisser le volume (boutons VOLUME ou MASTER) pour couper le son lorsque vous connectez ou déconnectez votre guitare.

• Le son provenant des prises DI OUT/TUNER OUT et PHONES n'est pas coupé.

Consell

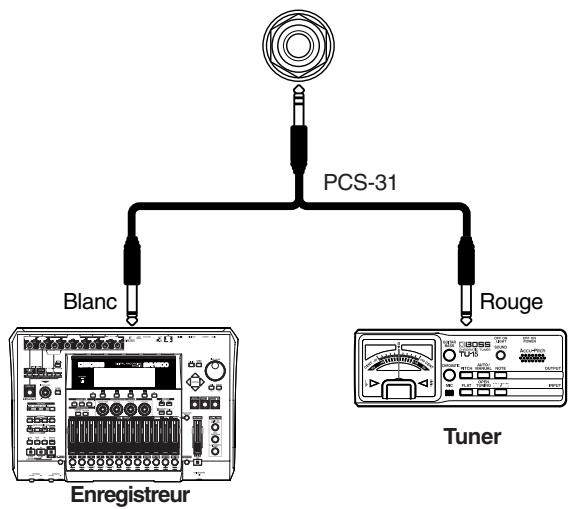

Si vous connectez un tuner (en option) sur la prise DI OUT/TUNER OUT et que vous appuyez sur le bouton MUTE, vous pouvez accorder votre instrument sans qu'aucun son ne soit émis par les haut-parleurs.

Vous pouvez utiliser une pédale (BOSS FS-5U disponible en option) pour activer et désactiver le mode Silencieux. (p. 33)

16. Bouton MASTER

Permet de régler le volume général.

• LINE OUT ne se règle pas.

17. Prise PHONES

Connectez un casque ici. Aucun son n'est émis par les haut-parleurs ou SUB WOOFER OUT lorsqu'un casque est connecté.

18. Interrupteur POWER

Permet de mettre l'amplificateur AC-90 sous tension ou hors tension.

Le voyant d'alimentation s'allume lorsque l'amplificateur est sous tension.

• Si vous devez mettre l'appareil hors tension, appuyez d'abord sur l'interrupteur POWER, puis débranchez le cordon d'alimentation de la prise de courant. Voir Power Supply (p. 5)
• En raison d'une fonction de protection du circuit, il est nécessaire d'attendre quelques instants après la mise sous tension de l'appareil pour pouvoir utiliser ce dernier.
• Assurez-vous toujours que le volume est réglé au minimum avant de mettre l'amplificateur sous tension. Même si le volume est réglé au minimum, il est possible que vous entendiez un son lors de la mise sous tension de l'appareil. C'est normal et cela n'indique pas de dysfonctionnement.

Panneau arrêté

L'utilisation de câbles de connexion avec résistances peut diminuer le volume des appareils connectés. Dans ce cas, utilisez des câbles de connexion sans résistance.

1. Prises LINE OUT

Vous pouvez connecter un mélangeur, un enregistreur ou tout autre appareil ici. Le niveau de sortie est de +4 dBu. Des connecteurs XLR (L/R : sortie stéréo) et une prise 1/4'' (sortie mono) sont fournis ici.

• Vous ne pouvez pas régler le volume de LINE OUT à l'aide du bouton MASTER.
• Les effets de chorus sont conçus de manière optimale pour l'utilisation des haut-parleurs intégrés. Leur efficacité peut varier si la prise LINE OUT est utilisée à la place des haut-parleurs intégrés.

Vous pouvez connecter un caisson de basse sous tension pour obtenir un son grave plus puissant, plus incisif. Réglez le volume à l'aide du bouton MASTER.

3. Prises AUX IN

Vous pouvez connecter un lecteur CD, une boîte à rythmes ou tout autre appareil et reproductive des sons en stéréo. Des prises RCA et 1/4'' sont fournies. Si vous êtes connecté à la prise 1/4'' de gauche, le son sortira en mono. Bien que l'entrée AUX IN soit émise par les haut-parleurs, PHONES et SUB WOOFER OUT, elle ne provient pas de LINE OUT. Réglez le volume à l'aide du bouton MASTER. L'activation et la désactivation du mode Silencieux se font à l'aide du bouton MUTE.

Si des appareils sont connectés aux prises RCA et 1/4'', les deux entrées sont mixées.

4. Prise DI out/tuner OUT

Le son direct de l'appareil ou de l'instrument connecté au canal GUITAR ou MIC/LINE sort ici. Il s'agit d'une prise TRS 1/4'' avec sortie symétrique.

Vous pouvez également y relier un tuner.

• Si vous n'avez pas besoin d'une sortie symétrique, utilisez une prise 1/4'' (mono) pour vous connecter à cette prise.

Si vous n'avez pas besoin d'une sortie symétrique, vous pouvez utiliser le câble de connexion spécial (PCS-31 en option) pour utiliser simultanément DI OUT et TUNER OUT.

Un signal à phase inverse est émis du côté COLD (FROID) (côté rouge de PCS-31). Connectez l'enregistreur au côté HOT (CHAUD) (côté blanc de PCS-31).

5. Prises FOOT SW

L'amplificateur AC-90 accepte les modèles de pédale BOSS FS-5L (type à verrouillage), BOSS FS-5U (type fugitif) et BOSS FS-6.

• Réglez la polarité comme indiqué ci-dessous.

Si vous connectez une pédale (modèle BOSS FS-5L, FS-5U ou FS-6 disponibles en option) à l'aide d'un câble de connexion (PCS-31 en option), vous pouvez désirer une pédale type à verrouillage (FS-5L ou FS-6) pour activer/désactiver le mode Silencieux ou une pédale type fugitive (FS-5U ou FS-6) pour contrôler le système anti-feedback.

• Pour plus d'informations sur les réglages de la pédale FS-6, consultez le guide d'utilisation de la pédale.

Lorsque vous utilisez une prise 1/4'' (mono) pour connecter une seule pédale, seule la fonction d'activation et de désactivation du mode Silencieux est activée. Il est alors préféable d'utiliser une pédale type verrouillage (telle que BOSS FS-5L)

• Le bouton MUTE doit être en position désactivée lorsqu'une pédale est connectée pour le mode Silencieux. Vous ne pouvez pas désactiver le mode Silencieux en appuyant sur la pédale lorsque le bouton MUTE est en position activée (voyant MUTE allumé).
• Lorsque vous utilisez une pédale FS-5U (type fugitif) pour activer/désactiver le mode Silencieux, ce mode n'est activé que lorsque vous maintenez la pédale abaissée.

Concernant le système anti-feedback, le fonctionnement d'une pédale est le suivant :

• Lorsque le bouton FREQUENCY est placé dans la plage L à H, la pédale active ou désactive la fonction anti-feedback.
• Lorsque le bouton FREQUENCY est positionné sur AUTO, la pédale fonctionne comme le bouton START pour la détection automatique. Si vous maintenez la pédale abaissee pendant une seconde ou plus, la fonction de détection automatique repasse en veille.

À l'aide d'un câble de connexion spécial (PCS-31 en option) permettant de relier deux pédales (BOSS FS-5U en option), vous pouvez utiliser une pédale FS-5U pour activer ou désactiver la fonction chorus et une autre pédale FS-5U pour activer ou désactiver la fonction delay/reverb.

Lorsque vous utilisez une prise 1/4'' (mono) pour connecter une seule pédale, seule la fonction d'activation et de désactivation de l'effet chorus est activée.

• La fonction d'activation et de désactivation de l'effet chorus est effective sur les deux canaux.
• Vous ne pouvez pas activer ni désactiver l'effet chorus en appuyant sur la pédale lorsque le bouton CHORUS est en position désactivée.

Avec un micro et un pickup

GUITAR CHANNEL :

Pickup piezo ou magnétique

MIC/LINE CHANNEL :

Micro électrostatique ou dynamique (bouton SELECT = MIC)

Permet de mélanger les moyennes fréquences du pickup avec les aigus délicats du micro.

Positionnez le bouton PHANTOM sur ON si vous utilisez un micro électrostatique.

Avec deux guitares

GUITAR CHANNEL :

Guitare 1 Pickup piezo ou magnétique

MIC/LINE CHANNEL :

Guitare 2 Pickup magnétique (bouton SELECT = LINE)

Vous pouvez passer d'une guitare à une autre sans avoir besoin de régler le volume et la tonalité.

Micro électrostatique ou dynamique

Avec une guitare et deux types de pickup

GUITAR CHANNEL:

Vous pouvez régler les niveaux du volume à l'aide des boutons VOLUME de chaque canal et régler la tonalité pour chaque pickup afin d'obtenir un son optimal avec les boutons de l'égalisateur (BASS/MIDDLE/TREBLE).

Utilisation du pied pliant

Lorsque vous placez l'amplificateur AC-90 sur le sol ou sur une surface basse, le pied pliant permet de mieux percevoir les sons provenant des haut-parleurs.

Remarque

• Lorsque vous utilisez le pied pliant, veillez à toujours le placer de sorte que l'amplificateur reste horizontal. Lorsque vous n'utilisez pas le pied, pliez-le.

• Ne soulevez et ne transportez jamais l'amplificateur AC-90 en le maintenant par le pied.
• Ne placez jamais rien sur l'amplificateur AC-90 lorsque vous utilisez le pied pliant. De même, ne vous asseyez jamais sur le pied pliant et ne prenez pas appui dessus.
• Lorsque vous pliez le pied, prenez garde de ne pas vous pincer les doigts.

Utilisation d'un pied pour haut-parleur

L'utilisation d'un pied pour haut-parleur permet de monter l'amplificateur AC-90 à une hauteur optimale pour l'utiliser comme haut-parleur de contrôle ou comme simple préamplificateur.

Avertissement

• L'amplificateur AC-90 doit être utilisé exclusivement avec un pied pour haut-parleur dont les dimensions figurent ci-après.

Ne l'utilisez pas avec un pied pour haut-parleur qui ne correspond pas à ces critères.

• Avant toute utilisation, régalez le pied pour haut-parleur à une hauteur de 140cm ou moins avec un écartement des pieds de 120cm ou plus, comme illustré ci-dessous.

• Si vous utilisez un pied dont les dimensions ne sont pas conformes à ces spécifications, s'il est réglé à plus de 140 cm ou si l'écartement de ses pieds est inférieur à 120 cm, vous risquez d'endommager votre équipement ou de vous blesser.
• Si vous utilisez l'amplificateur AC-90 avec un pied pour haut-parleur, ce dernier doit être horizontal et stable.
• Laissez du mou aux câbles connectés à l'amplificateur AC-90 afin d'éviter tout accident pouvant survenir si une personne trébuche dessus.
• Afin d’éviter toute chute, ne placez aucun objet sur l’amplificateur AC-90 lorsqu’il est monté sur un pied.
• Faites-vous toujours aider d'au moins une personne pour monter l'amplificateur AC-90 sur un pied pour haut-parleur ou pour régler la hauteur du pied tout en laissant l'amplificateur monté.

Capteur piezo ou magnétique

MIC/LINE CHANNEL:

Guitar 1 Capteur piezo ou magnétique

MIC/LINE CHANNEL:

Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

Musique & Son Z.I. Les Mangles 97232 Le Lamentin Martinique F.W.I.

TEL: [phone]

Gigamusic SARL 10 Rte De La Folie 97200 Fort De France Martinique F. W. I. TEL: [phone]

Casa Veerkamp, S. A. de C. V. Av. Toluca No. 323, Col. Olivar de los Padres 01780 México D. F. MEXICO TEL: [phone]

Bansbach Instrumentos Musicales Nicaragua Altamira D'Este Calle Principal de la Farmacia 5ta. Avenida 1 Cuadra al Lago. #503 Managua, Nicaragua TEL: [phone]

SUPRO MUNDIAL, S. A. Boulevard Andrews, Albrook, Panama City, REP. DE PANAMA TEL: [phone]

Distribuidora De

Instrumentos Musicales J. E. Olear y ESQ. Manduvira Asunción PARAGUAY TEL: [phone]

Audionet Distribuciones Musicales SAC Juan Fanning 530 Mirafores Lima - PERU TEL: [phone] TRINIDAD

AMR Ltd Ground Floor Maritime Plaza Barataria Trinidad W. I. TEL: [phone]

Todo Musica S. A. Francisco Acuna de Figueroa 1771 C. P.: 11.800 Montevideoo, URUGUAY TEL: [phone]

Instrumentos Musicales Allegro, C. A. Av. las industrias edf. Guitar import

Caracas, Venezuela TEL: [phone]

Roland Elektronische Musikinstrumente GmbH. Austrian Office Eduard-Bodem-Gasse 8, A-6020 Innsbruck, AUSTRIA TEL: [phone]

Roland Central Europe N. V. Houtstraat 3, B-2260, Oevel (Westerlo) BELGIUM TEL: [phone]

ART-CENTAR Degenova 3. HR-10000 Zagreb TEL: [phone]

CZECH REPUBLIC

DISTRIBUTOR s. r. o Voctarady 247/16 CZ-180.00 PRAHA 8, CZCFH REP

TEL: [phone]

Roland Scandinavia A/S Nordhavnsvej 7, Postbox 880, DK-2100 Copenhagen DENMARK TEL: [phone]

Roland Scandinavia As, Filial Finland Elannontie 5 FIN-01510 Vantaa, FINLAND TEL: [phone]

Roland Elektronische Musikinstrumente HmbH. Ostrasse 96,22844 Norderstedt, GERMANY TEL: [phone]

STOLLAS S. A. Music Sound Light 155, New National Road Patras 26442, GREECE TEL: [phone]

Roland East Europe Ltd. Warehouse Area DEPO'Pf.83 H-2046 Tórokbalint, HUNGARY TEL: [phone]

Roland Ireland G2 Calmport Park, Calmport Avenue, Dublin 12 Republic of IRELAND TEL: [phone]
