GEBRUIKSAANWIJZING AC90 ROLAND

Belangrijkste kenmerken. 67

Namen van onderdelen en hun functies 68

Voorpaneel 68

Achterpaneel 72

Voorbeeld van gecombineerd gebruik van

twee kanalen. 74

De vouwstandaard gebruiken 75

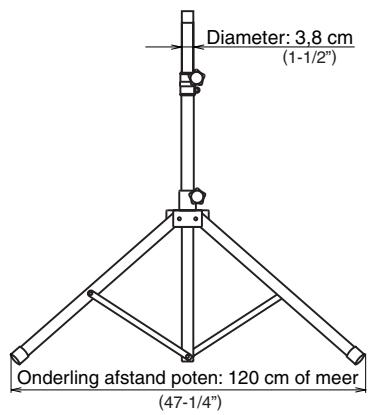

Een luidsprekerstandaard gebruiken 76

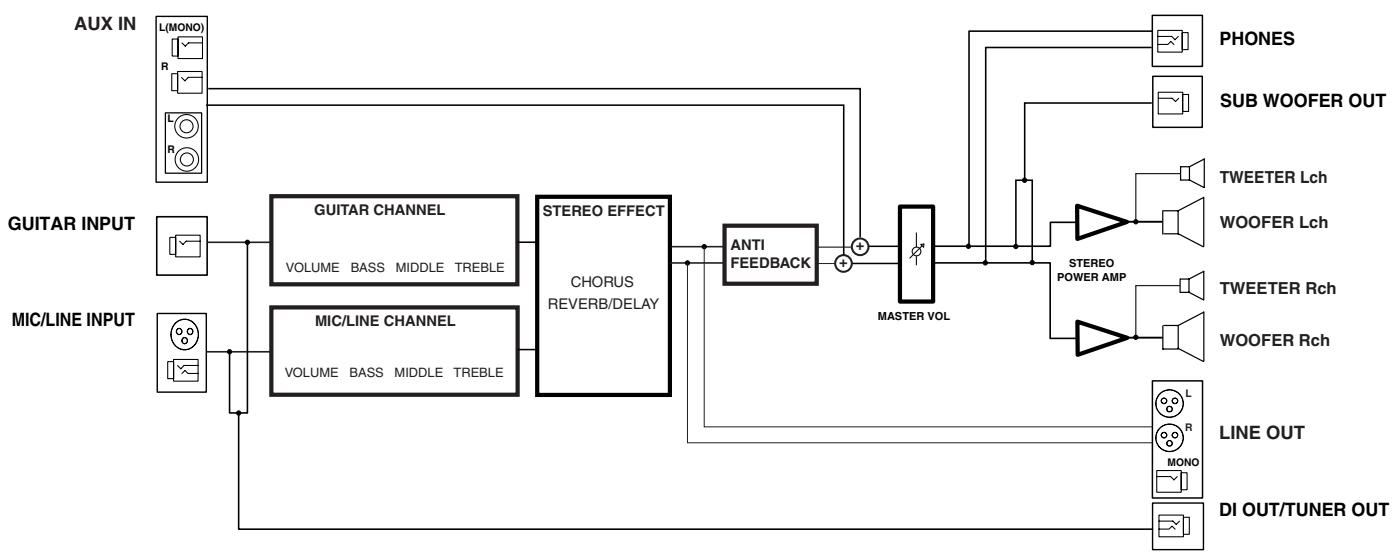

Block Diagram 77

Belangrijkste kenmerken

De AC-90 is een krachtige monitorversterker die special is ontwikkeld voor gebruik met akoestische instrumenten. Hij geeft de harmonische rijkheid van het geluid, kenmerkend voor akoestische instrumenten, volledig wee.

Compacte, krachtige stereoversterker

• Het verfijnnde ontwerp van de behuizing is bedoeld om het geluid van akoestische instrumenten te verbeteren. Binnen in de behuizing bevinden zich twee woofers van 20~cm , twee tweeters en een stereoversterker van 45~W + 45~W - allemaal speciala ontworpen voor de AC-90. Daardoor kan het toestel een meer natuurlijk akoestisch geluid produceren over een breder freiorentiebereik.
• Dankzij een eindversterker die werd ontworpen om zolicht möglich te zichen en het gebruik van weitere materialen voor de woofers, is het gewicht van het toestel aanzienlijk minder.

Twee onafhankelijke kanalen, GUITAR en MIC/LINE

• Elk kanaal bevat een 3-bands equalizer.
• Het GUITAR-kanaal hanteert zowel piezo-elementen als magnetische elementen.
• Het MIC/LINE-kanaal werkkt met fantoomvoeding, geproducedoor het uiterst betrouwbare schakelsystem voor 48V fantoomvoeding.
• Dankzij het MIC/LINE-kanaal voor LINE-invoer(Int. u een gitaar met magnetische elementen aansluierten. U kunt ook de piezo-elementen (GUITAR-kanaal) en magnetische elementen (MIC/LINE-kanaal) van een gitaar tegelijkertijd gebruiken en de geluiden(APien.

Digitale effecten van hoge kwaliteit

• Er zijn drie soorten stereo-choruseffecten voorzien: "SPACE", waar bij de chorus ruimtelijk is samengesteld, "RICH" (dat wordt opgedeeld in freiertiebanden) en "WIDE" (dat ook wordt opgedeeld in freiertiebanden en een nog groter gevoel van breedte geeft).
• Voorziet stereoweerkaatsing, special ontwikkeld voor akoestische instrumenten, wat een verhoogd gevoel van ruimtelijkheid en een voller geluid geeft.
• Uitgerust met vertragseffecten die een zachter geluid producereren en die special zijn ontwikkeld voor akoestische instrumenten.
• U kunt een optionele voetschakelaar gebruiken om de effecten in en uit te schakelen.

Anti-feedback onderdrukt rondzingen

• Anti-feedback biodt twee manieren om het feedbackpunt te vinden: "Handmatige instellingen" of "Automatische instellingen", dat worden gebruikt voor het automatisch opsporen van het feedbackpunt.
• U=kunt een optionele voetschakelaar aansluiten en deze functie met uw voet bedieren.

Functie Mute

• Met de bijgeleverde Mute-schakelaar kut u zowel het geluid van de luidsprekers van de AC-90 als het geluid van LINE OUT op een eenvoudige manier dempen. Met behulp van de functie Mute kut u de gitaar geluidloos in- enuitpluggen. Wanner u bovendien een stemapparaat hebt aangesloten op TUNER OUT, kut u met deze functie uw instrument stemmen zonder geluid te make.
• U=kunt een optionele voetschakelaar aansluiten en deze functie met uw voet in- en uitschakelen.

Externalingangen (AUX IN)

• Uitgerust met externe ingangen, waarop u een cd-speler, begeleidingsapparaat of ander toestel in stereo kunt aansluiten.
• Het toestel is voorzien van tulpstekkers en 1/4 "stekkers, waardoor u ongeveer elk soort toestel kunt aansluiten.

Meerdere uitgangen

• Via de DI OUT-aansluiting kutu de signalen van aangesloten instrumenten en microfoonsrechtstreeks weergeven. U kut ook een stemapparaat aansluten. Gebalanceerde TRS-uitvoer worden ondersteund.
• De lijnuitgangen bestaan uit 1/4 mono-uitgangen en XLR-aansluitingen voor stereo-uitvoer. U(Int)! AC-90 gebruiken voor alle toepassingen.
• Het toestel is ook voorzien van een subwooferuitgang. Door een versterkte subwoofer aan te sluiten kut u een nog pittiger geluid produceren met een krachtigere laag.
• De versterker beschikt bovendien over een hoofdtelefoonaansluiting, die u kunt gebruiken voor spelen's nachts en geluidstesten.

Handige opstelling

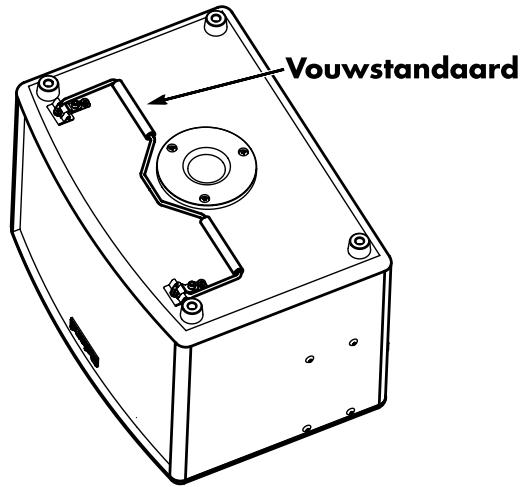

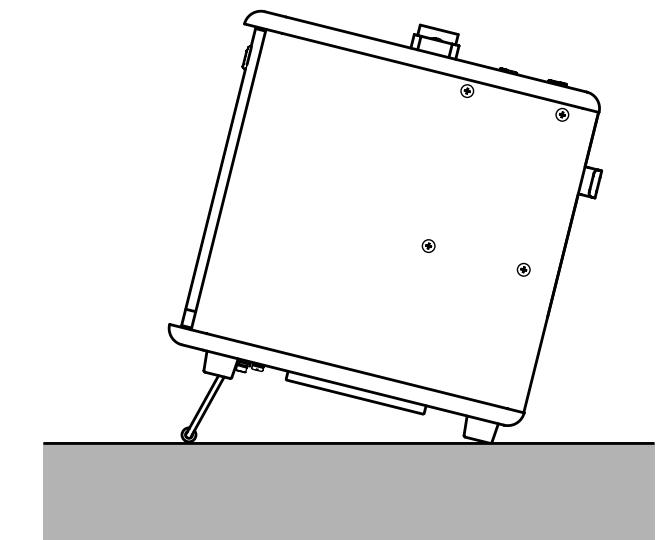

• Het toestel heeft een "vouwstandaard", waarmeu de hoek van de versterker(Intjzigen om bijvoorbeeld mee te luisteren.

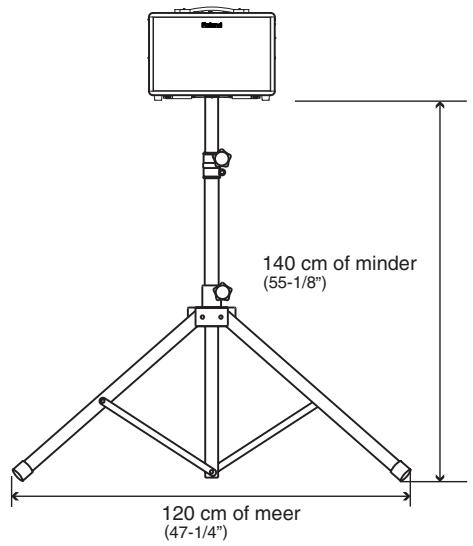

• Het bevat bovendien een "luidsprekerstandaard-adapter", waarmee u de AC-90 aan een luidsprekerstandaard kurz bevestigen. Hierdoor kurz u de AC-90 gemakkelijker gebruiken wanner u staand speelt of kurz u hem gebruiken als een eenvoudige PA.
• Een draagtas worden bijgeleverd om het vervoer te vergemakkelijken.

Namen van onderdelen en hun functies

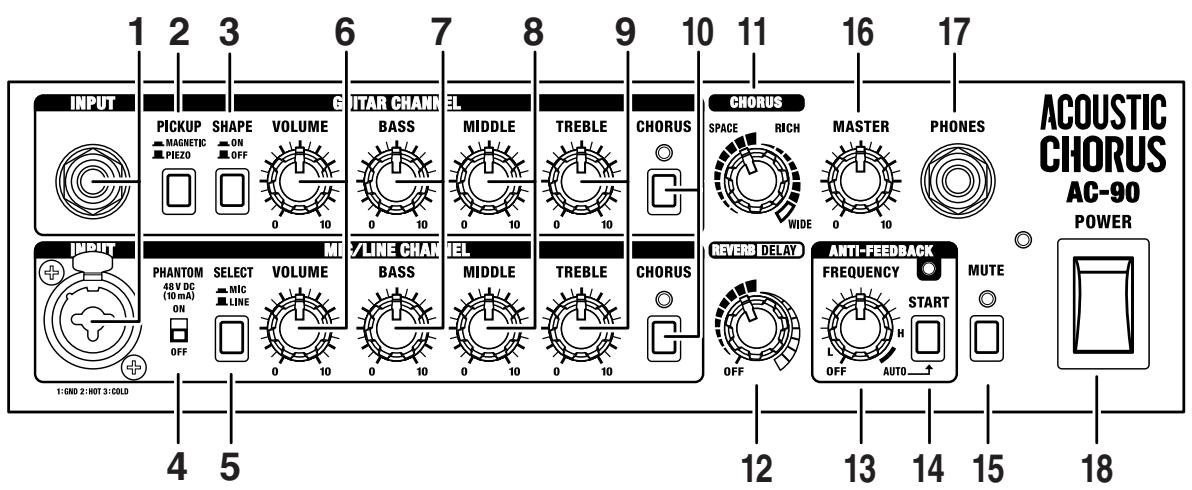

Voorpaneel

1. INPUT

(GUITAR-KANAAL)

Sluit hier de gitaren aan.

(MIC/LINE-KANAAL)

Sluit hier uw microfoons en lijnniveau-apparaten aan. U=kunt ook gitaren met elementen voorzien van voorsterkers aansluiten.

Dit is een gebalanceerde invoer, zodate u 1/4" TRS-aansluitingen en XLR-aansluitingen=kunt.make.

TRS

XLR

①: GND
(2): HOT
(3): COLD

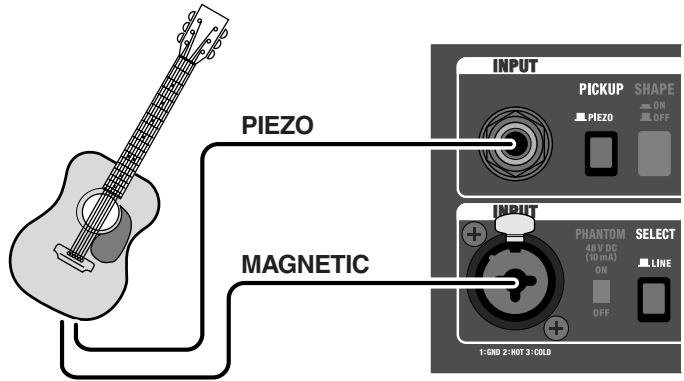

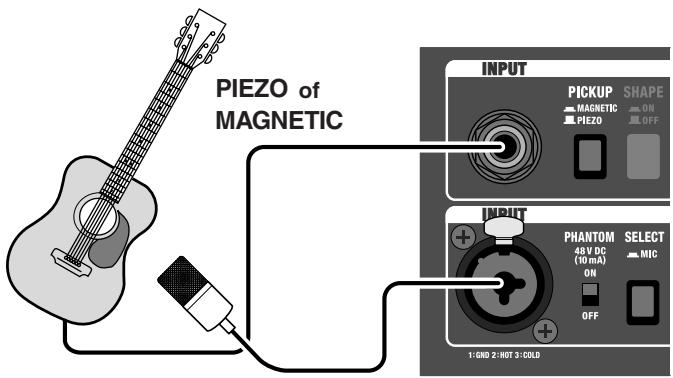

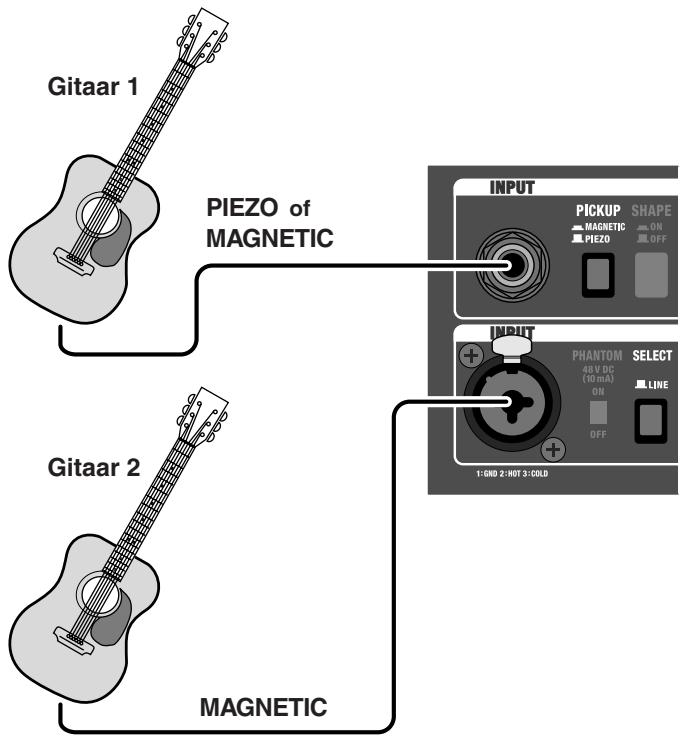

U kunt de twee kanalen in combinatie gebruiken. Raadpleeg "Voorbeeld van gecombineerd gebruik van twee kanalen" (p. 74)

• Er kan feedback optreden, afhankelijk van deplaats van de microfoons in verhouding tot de luidsprekers. Dit kan als volgt worden opgelost:

• Wijzig de richting van de microfoon(s).

• Plaats de microfoon(s) op een grotere afstand van de luidsprekers.
• Verlaag het volume.

2. PICKUP-knop

Deze knop schakelt de invoerstroom voor piezo-elementen of magnetische elementen, afhankelijk van de elementen van de aangesloten gitaar. Druk de knop in voor magnetische elementen.

• Zet deze knop op "MAGNETIC" als uw gitaar een actief element met voorversterker heeft.

3. SHAPE-knop

Als u deze knop op ON zet, wijzigt het middenbereik zodat u heldere tonen krijgt, geschikt om akkoorden aan te slaan. Deze functie legt de nadruk op strijkende geluiden, waardoor u met een scherper gevoel slaggitaar kutn spelen.

4. PHANTOM-schakelaar

Deze schakelt de fantoomvoeding in en UIT.

Zet deze schakelaar op "ON" wanneer u microfoons aansluit die fantoomvoeding gebruiken (condensatormicrofoon, enz.)

Zet deze schakelaar op "OFF" wonneer u microfoons of andere toestellen die geen fantoomvoeding gebruiken aansluit.

• Houd de onderstaande volgorde aan wanner u microfoons aansluit die fantoomvoeding gebruiken:

1.Zet de PHANTOM-schakelaaruit.
2. Sluit de microfoon aan.
3.Zet de PHANTOM-schakelaar aan.

• Fantoomvoeding voorzien voor microfoons die dat Niet nodig hebben of voor andere toestellen kan defecten veroorzaken. Zet de schakelaar.altijduit voordat u een microloon of toestel aansluit.

• Om de stroomkring te beschermen, worden het geluid van alle apparatenijdelijk gedempt nadat de PHANTOM-schakelaar worden in- of uitgeschakeld.

• Er worden alleen fantoomvoeding voorzien voor de XLR-aansluiingen van de INPUT van het MIC/LIN-kanaal.
• Er kan een geluid worden geproduerd bij het make of loskoppelen van aansluitingen wonneer de fantoomvoeding is ingeschakeld.

Fantoomvoeding

Omdat condensatorrmicrofoons een betrekkelijk groter bereik en betere geluidskwaliteit hebben dan dynamische microfoons, worden ze vaak gebruikt om het geluid van akoestische gitaren wee ter goven. Ze hebbenECHTER stroomtoevoer nodig om te werken. Hoewel sommige condensatorrmicrofoons op batterijen werken, die zich in de microfoonbehuzing bevinden, hebben ze vaak een extra stroomtoevoer nodig,bekend als fantoomvoeding.Deze stroomtoevoer gebruikt de bestaande microfoonkabel om stroom te goneen.

De fantoomvoeding van de AC-90 bedraagt constant 48 V en voldoet dus aan de professionele specificaties vereist in opnamestudio's.

5. SELECT-knop

Deze knop wijzigt het invoerniveau zodate het overeenkomt met dat van het aangesloten toestel (mic of line).

U kunt gitaren met magnetische elementen aansluiten wanner LINE is geselecteerd met de SELECT-knop.

• Het volume neemt toe wanneer de schakelaar op "MIC" staat als u een lijnniveau-apparaat hebt aangesloten.

6. VOLUME-regelaars

(GUITAR-KANAAL)

Wijzigt het volume van het GUITAR-kanaal.

• Om de lagere uitvoer van piezo-elementen aan te passen, moet het volumeniveau, wanner de VOLUME-regelaarussen 7 en 10 is ingesteld, iota hoger worden gezet wanner de PICKUP-knop op PIEZO staat, in gegenstelling tot wanner.Deze op MAGNETIC staat.

(MIC/LINE-KANAAL)

Wijzigt het volume van het MIC/LINE-kanaal.

• Wanner u de AC-90 gebruikt met het GUITAR-kanaal en het MIC/LINE-kanaal gemengd,kest u met de VOLUMEregelaar de volumebalans:tussen de twee kanalen aanpassen.

7. BASS-regelaars

Wijzigt het niveau van het rage-frequentiebereik.

8. MIDDLE-regelaars

Wijzigt het niveau van van het middenbereik.

9. TREBLE-regelaars

Wijzigt het niveau van het hoge-frequentiebereik.

MEMO

De toon van akoestische instrumenten kan enorm verschellen van een instrument tot een ander. Het benodigde geluid verschilt ook naargelang de manier waarop een instrument worden gebruikt in een bepaald samenspel. Gebruik de BASS-, MIDDLE- en TREBLE-regelaars om de toon aan te passen zodate die past bij het instrument dat u gebruikt en de omstandigheden.

(Voorbeeld)

• Wanner de AC-90 is bevestigd aan de luidsprekerstandaard,(Intt u de BASS-regelaar omhoog draaien, zodat de lage frequencies beter worden weergegeven.
• Als het geluid te scherp klinkt, bijvoorbeeld na het verwangen van de snaren,kest u de TREBLE-regelaar omlaag draaien om de hoge frequencies te beperken.

10. CHORUS-knuppen

Met deze knop=kunt u de chorus in- en uitschakelen.
Wanner deze functie is ingeschakeld,brandt het lampje.

MEMO

U=kunt een voetschakelaar (de optionele BOSS FS-5U)
gebruiken om de chorus in en uit te schakelen. De chorus in- en uitschakelen met de voetschakelaar werkkt voor beiden kanalen.

11. CHORUS-regular

Gebruik deze regelaar om te wisselen:tussen de drie soorten chorus (SPACE, RICH en WIDE).

U kunt de hoeveelheid effect die wordt toegepast aanpassen door de positie van de regelaar te wijzigen.

• Dit is möglich wanneer de CHORUS-knop op ON is ingesteld.
• De aanduidingen die de posities SPACE en RICH aanduiden bij benadering. Luister maar het geluid om het effect te controeren verwijl u aanpassingen maakt.

SPACE

Deze chorus is ruimtelijk samengesteld. Bij een ruimtelijk samengestelde chorus, een methode die alleen in stereo kan worden gezruikt, worden het choruseffect gecreerd door het geluid van de rechtter luidspreker (waarmee het effectgeluid wordt weergegeven) en het geluid van de linker luidspreker (die hetrechtstreekse geluid weergeeft) ruimtelijk te mixen. Dit zorgt voor een grotere spreiding dan wanner de geluiden elektronisch worden gemixt, wat een meer natuurlijk gevoel van breedte geeft.

RICH

Dit is een stereochorus dat is ingedeeld in drie frequentiebereiken.

Het effect worden hier verdèeld over drie banden: rage régissant, middenbereik en hoge régissant. Door de meest geschikte hoeveelheid choruseffect voor elk bereik toe te passen, geeft het een gevoel van volledigheid en bredde, wat uiterst geschikt is voor de akoestische gitaar.

Het lage bereik is stevig in het centrum gesitueerd en het geluid verspreid zicheer eneer wanner het stijgt van het middenbereik maar de hogere frequencies.

WIDE

Deze chorus is ook gebaseerd op de verdeling van het geluid overAPEte banden, maar geeft een nog grotere bredte dan RICH.

Het geluidsbeeld verspreidt zich verder dan de luidsprekers van de AC-90 en produeert zo een effect dat de luisteraar als het ware in het geluid plaatst.

12. REVERB/DELAY-regelaar

U kunt deze regelaar gebruiken om te wisselen:tussen weergalm en vertraging.

U Aunt de hoeveelheid effect die worden toegepast aanpassen door de positie van de regelaar te wijzigen.

• Zet de regelaar op "OFF" als u geen weergalm of vertraging wilt gebruiken.
• De aanduidingen die de posities van weergalm en vertraging aanduiden bij benadering. Luisteraar het geluid om het effect te controleren terwijl u aanpassingen maakt.

REVERB

Deze stereo-weergalm, special ontwikkeld voor akoestische instrumenten, geeft een gevoel van ruimtelijkheid en een natuurlijke sonische kwaliteit.

Draai met de regelaar om het volume van de weergalm aan te passen.

DELAY

Deze vertraging, special ontwikkeld voor akoestische instrumenten, voegt zachte werkkaatsingen toe aan het originele geluid.

Draai met de regelaar om de vertragingstijd te wijzigen.

• U kunt een voetschakelaar (de optionele BOSS FS-5U) gebruiken om de weergalm en vertraging in en uit te schakelen.

13. FREQUENCY-regelaar

Met deze knop selecteert u de frequentie waarmee de antifeedbackfunctie werkt.

De positie van de regelaar bepaalt bovendien of de automatische of handmatige instellingen geselecteerd zichn.

• Zet de regelaar op "OFF" als u geen anti-feedback gelebruikt.

14. START-knop

Deze worden gebruikt voor de automatische instellenen (p. 71). Door op de knop te drukken worden de frequencies van feedbackgeluiden automatisch gedetecteerd.

De lampjes geben de werkingsstatus van de automatische detectiefunctie weeer.

Stand-by: knippert langzaam

Tijdens detectie: knippert snel

Na detectie: lijft branden

• Als u de START-knop gedurende één seconde of langer ingedrukt houdt, keert het toestel terug maar de stand-bystand voor automatische detectie.

ANTI-FEEDBACK gebruiken

Anti-feedback is een functie die de feedback regelt die ontstaat:tussen de gitaar of microfoon en de versterker.

De feedback worden onderdrukt door de freiorentie waarop die ontstaat te verminderen.

• Deze functie is Niet ontwikkeld om te werkken met hoge-frequentief feedback, die kan ontstaan bij het gebruik van microfoons.

Anti-feedback kan op twee verschillende manieren worden gebruikt: "Automatische instellungen" of "Handmatige instellungen".

• U kunt beiden gebruiken wanneer er feedbackgeluiden worden weergegeben.

MEMO Feedback

Dit is een verschijnsel waar bij signalen weergegeven via de luidsprekers opnieuw worden opgevangen door de microfoon of een element. Het geluid worden dan verder versterkt en weergegeven via de luidsprekers, wat resulteert in een vervelend Oscillerend geluid.

• Als de anti-feedback alleen de feedback nicht kan regelen, pas dan uw instellingen aan, bijvoorbeeld door het volume te verlagen of rage öfficenties te beperken.
• Om feedback te voorkomenijdens een optreden, raden we aan om de anti-feedbackfunctie in te stellen voor het optreden.

Het feedbackpunkt automatisch instellen

Hiermee detecteert u automatisch de frequentie waarop de feedback opttreedt en worden feedback onderdrukt.

• Gebruik dit wonneer feedback optreedt.

• Zorg ervoor dat feedbackgeluiden ontstaan.

• Draai de FREQUENCY-regelaar maar de positie "AUTO".

Het ANTI-FEEDBACK-lampje knippert langzaam en de automatische detectiefunctie schakelt over maar de stand-bystand.

1. Druk op de START-knop.

De automatische detectie van het feedbackpunt start. Het lampje knippert snel wanner de detectie worden uitgevoerd.
Wanner het feedbackpunt is gezonden, blijf het lampje branden. Als er geen feedbackpunt worden gedetecteerd, knippert het lampje traag en schakelt de automatische detectiefunctie over maar de stand-bystand.
4. Druk opniew op de START-knop om de automatische detectie opniew uit te voeren.

Het feedbackpunt handmatig instellen

1. Zorg ervoor dat feedbackgeluiden ontstaan.
2. Draai de regelaar van L maar H (het ANTI-FEEDBACK-lampjelicht op) om te zoekenaar de freiouctie waarop de feedback moet worden onderdukt.

Door de regelaar rechtsom te draaien, wordenmeer treblefeedback onderdrukt; door de regelaar linksom te draaienwordtmeer bass-feedback onderdrukt.

MEMO

U=kunt een voetschakelaar (de optionele BOSS FS-5U, FS-6) gebruiken om de automatische detectie van de feedbackfrequentie uit te voeren of om de anti-feedbackfunctie in en uit te schaken.

TIP

U kurz anti-feedback zelfs gebruiken wanneer feedback geen probleem is. U kurz het bijvoorbeeld gebruiken om ongewenste resonantie in het lage bereik tot middenbereik te verwijderen en om andere problemen met de geluidskwaliteit op te losesten.

15. MUTE-knop

Deze schakelt de functie Mute in en uit.

Wanneer u op de knop drukt, knippert het MUTE-lampje en worden de functie ingeschakeld. De luidsprekeruitvoer en geluiden van SUB WOOFER OUT en LINE OUT worden gedempt.

Wanner de functie Mute is ingeschakeld, hoeft u de VOLUME-regelaar of de MASTER-regelaar Niet omlaag te draaien om het geluid te dempen bij het inpluggen ofuitpluggen van uw gitaar.

• Geluiden van de DI OUT/TUNER OUT- en PHONES-aansluitingen worden nicht gedempt.

TIP

Als u een stemapparaat (optioneel) aansluit op DI OUT/TUNER OUT en verwolgens op de MUTE-knop drukt, kunt u uw instrument stemmen+zonder dat het geluid worden weergegeven via de luidsprekers.

MEMO

U kunt een voetschakelaar (de optionele BOSS FS-5U of FS-6) gebruiken om de functie Mute in en uit te schakelen. (p. 73)

16. MASTER-regelaar

Past het algemene volumeniveau aan.

• LINE OUT kan nicht worden aangepast.

17. PHONES-aansluiting

Hier kurz u een hoofdtelefoon aansluiten. Er worden geen geluid weergegeven via de luidsprekers of SUB WOOFER OUT wonneer een hoofdtelefoon is aangesloten.

18. POWER-schakelaar

Deze schakelt de AC-90 in en UIT.

Het POWER-lampje Licht op wonneer het toestel is ingeschakeld.

• Als u het toestel volledig wilt uitschakelen, dient u eerst de POWER-schakelaar uit te zetten en verwolgens het netsnoer uit het stopcontact te trekken. Raadpleeg Power Supply (p. 5)
• Om het strooorncircuit te beschermen, duurt het even voordat u het toestel normala某种程度 gebruiken nadat u het hebts ingeschakeld.
• Zorg er altijd voor dat het volume lager is gezet voordat u het toestel inschakelt. Zelfs als het volume volledig op nul staat,(Intu nog geluid horen wonneer u het toestel inschakelt.

Dit is normal en wijst Niet op een defect.

Achterpaneel

* Wonneer verbindskabels met waarstanden worden gebruikt, kan het volumeniveau van de apparaten aangesloten op de ingangen laag+zijn. Gebruik in dat geval verbindskabels zonder waarstanden.

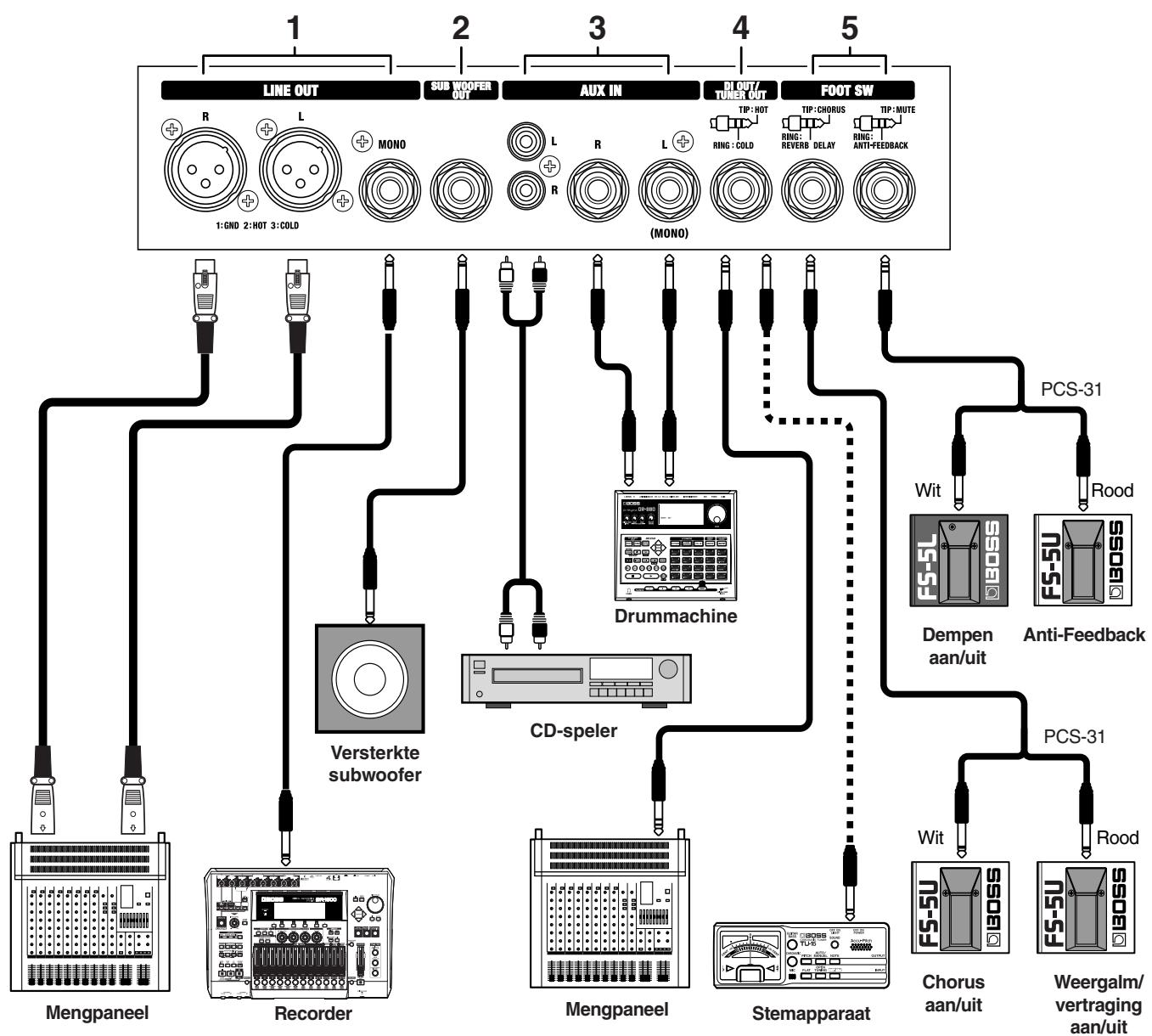

1. LINE OUT-aansluitingen

U kunt hier eenCCCCCC, opnameapparatuur of ander apparaat aansluiten. Het uitvoerniveau is +4 dBu.

U vindt hier XLR-aansluitingen (L/R: stereo-uitvoer) en een 1/4 "stekker (mono-uitvoer).

(1): GND
(2): HOT
(3): COLD

• U kunt het volume van LINE OUT Niet aanpassen met de MASTER-regelaar.
• De choruseffecten zich zo ontworpen dat ze zo doeltreffend möglichk zich wonneer u de ingebouwde luidsprekers van het toestel gebruikt. De doeltreffendheid kan verschillen wonneer u LINE OUT gebruikt inplaats van de ingebouwde luidsprekers.

2. SUB WOOFER OUT-aansluiting

U kunt een versterkte subwoofer aansluiten om geluiden wee ter geven met nog krachtigere, sterkere lagere frequencies.

Het volume kan worden aangepast met de MASTER-regelaar.

3. AUX IN-aansluitingen

U kunt een cd-speler, drummachine of ander toestel
aansluiten en het geluid in stereo weergeven. Zowel
tulpstekkers als 1/4 "stekkers zichoorzien. Bij aansluiting op
alleen de linker 1/4 "stekker, gebeurt de weergave in mono.
Hoewel de invoer van AUX IN wordt uitgevoerd via de
luidsprekers, PHONES en SUB WOOFER OUT, worden\ niet uitgevoerd via LINE OUT. Het volume kan worden
aangepast met de MASTER-regelaar en het dampen van deze

geluiden worden geregeld met de MUTE-knop.

Als er toestellen zijn aangesloten op zowel de tulpstekkers als de 1/4 '-stekkers, worden de twee invoeren gemengd.

4. DI OUT/TUNER OUT-aansluting

Hetrechtstreekse geluid van het toestel of instrument dat is aangesloten op het GUITAR of MIC/LINE-kanaal worden hieruitgevoerd. Dit is een 1/4'' TRS-aansluiting met gebalanceerde uitvoer.

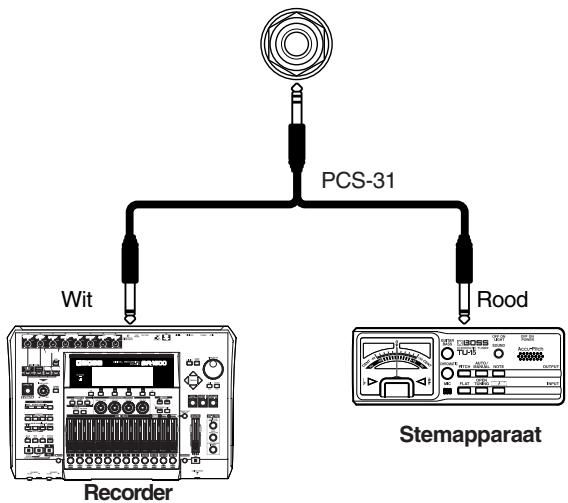

U kunt deze aansluiting ook gebruiken om een stemapparaat aan te sluiten.

• Als er geen gebalanceerde uitvoer nodig is, gebruik dan een 1/4'' - stekker (mono) om verbinding te make n met deze aansluiting.

Als gebalanceerde uitvoer Niet nodig is,kestu de speciale verbindingskabel (de optionele PCS-31) gebruiken om DI OUT en TUNER OUT tegelijk te gebruiken.

Een signaal met fase-omkering worden UITgevoerd via de COLD-zijde (het rode uiteinde van de PCS-31). Sluit het opnameapparaat aan op de HOT-zijde (het witte uiteinde van de PCS-31).

5. FOOT SW-aansluitingen

U aunt op de AC-90 voetpedalen van het type BOSS FS-5L (latch-type), BOSS FS-5U (momentary-type) en BOSS FS-6 gebruiken.

• Stel de polariteitsschakelaar in zoals hieronder afgebeeld.

(MUTE, ANTI-FEEDBACK)

Door een voetpedaal (de optionele BOSS FS-5L, FS-5U of FS-6) aan te sluiten met behulp van een verbindingskabel (de optionele PCS-31),kest u een voetschakelaar van het latchtype (de FS-5L of FS-6) gebruiken om het dempen in en uit te schaken, of een voetschakelaar van het momentary-type (de FS-5U of FS-6) om de anti-feedbackfunctie te bedieren.

• Raadpleeg de gebruikershandleiding van de FS-6 voor meer informatie over de instelleningen voor de FS-6.

Wanneer slechts één voetschakelaar is aangesloten op een 1/4'' -stekker (mono),kest u alleen de functie Mute in- en uitschakelen. In zulke gevallen dient u een voetpedaal van het latch-type te gebruiken (zoals de BOSS FS-5L).

• De MUTE-knop要去因其uitgeschakeld wonneer een voetschakelaar worden aangesloten voor dampen. U kunt het dampen Niet uitschakelen door op de voetschakelaar te duwen wonneer de MUTE-knop is ingeschakeld (wonneer het MUTE-lampje brandt).
• Wonneer u een FS-5U (momentary-type) gebruikt om het dempen in en uit te schakelen, worden het dampen alleen ingeschakeld wonneer de schakelaar ingedrukt worden gehonden.

Voor anti-feedback werkt een voetschakelaar als volgt:

• Wanner de FREQUENCY-regelaar zich zusammen L en H bevindt, schakelt de schakelaar de anti-feedbackfunctie in en UIT.
• Wanner de FREQUENCY-regelaar op AUTO staat, doe t de schakelaar Dienst als de START-schakelaar voor automatische detectie. Als u de voetschakelaar gedurende een seonde of langer ingedrukt houdt, keert de automatische detectiefunctie terug maar de stand-bystand.

(CHORUS, DELAY/REVERB)

Met behulp van een speciale verbindingskabel (de optionele PCS-31) om twee voetschakelaars aan te sluiten (de optionele BOSS FS-5U),kest u een FS-5U gebruiken om de chorus in en uit te schaken, en de andere FS-5U om vertraging of weergalm in en uit te schaken.

Wanner slechts een voetschakelaar is aangesloten op een 1/4 -stekker (mono), kurz u alleen de chorus in- en uitschakelen.

• De chorus in-/uitschakelen werkkt voor beiden kanalen.
• U kunt de chorus Niet in- en uitschakelen door op de voetschakelaar te drukken wanneer de CHORUS-knop isuitgeschakeld.

Voorbeeld van gecombineerd gebruik van twee kanalen

Gebruik van een microfoon en een element

GUITAR-KANAAL:

Piezo-element of magnetisch element

MIC/LINE-KANAAL:

Condensatormicrofoon of dynamische microfoon

(SELECT-knop = MIC)

Hiermee(Int)kunt u het rijke middenbereik van het element mengen met het delicate hoge bereik van de microfoon.

Zet de PHANTOM-schakelaar op ON als u een

condensatormicrofoon gebruikt.

Condensatormicrofoon of dynamische microfoon

Gebruik van twee gitaren

GUITAR-KANAAL:

Gitaar 1 Piezo-element of magnetisch element

MIC/LINE-KANAAL:

Gitaar 2 Magnetisch element (SELECT-knop = LINE)

U kurz wisselen:tussen de gitaren zonder dat u het volume en de toon hoeft aan te passen.

Gebruik van een gitaar met tweesoorten elementen

GUITAR-KANAAL:

Piezo-element (PICKUP-knop = PIEZO)

MIC/LINE-KANAAL:

Magnetisch element (SELECT-knop = LINE)

U kunt de volumeniveausuitbalanceren met de VOLUMEregelaar van elk kanaal en de toon van elk element aanpassen met de equalizerregelaars (BASS/MIDDLE/TREBLE) voor een optimaal geluid.

De vouwstandaard gebruiken

Wanner de AC-90 op de grond staat of worden gebruikt in andere lage posities, kan het opstellen van de vouwstandaard ervoor zorgen dat u het geluid van de luidsprekers beter hoog.

OPMERKING

• Zorg er bij gebruik van de vouwstandaard algid voor dat de AC-90 horizontaal staat.
• Vouw de vouwstandaard op wanner u hem nicht gebruikt.

WAARSCHUWING

• Til de AC-90 nooit op en verplaats hem Niet door de vouwstandaard vast te nemen.
• Plaats nooit voorwerpen op de AC-90 wonneer u de vouwstandaard gezruikt. Ga nooit op de vouwstandaard zitten en leun er nicht op.
• Let bij het opvouwen van de vouwstandaard op dat uw vingers Niet geklemd raken.

Een luidsprekerstandaard gebruiken

Met behulp van een luidsprekerstandaard(Int) u de AC-90 op de meest geschikte hoogte installereren voor gebruik als een monitorluidspreker of een eenvoudig PA-toestel.

WAARSCHUWING

• De AC-90 kan alleen worden gebruikt met luidsprekerstandaards waarvan de afmetingen overeenkomen met de specificaties hieronder. Gebruik hem Niet met een luidsprekerstandaard die nicht voldoet aan de volgende specificaties.

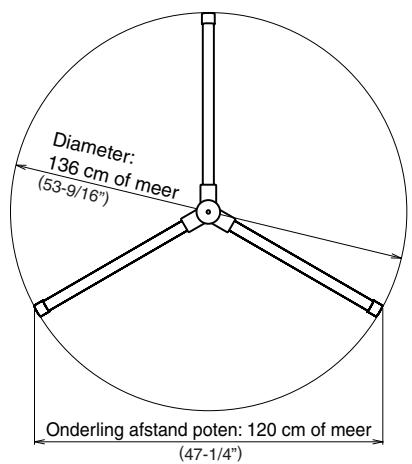

• Stel voor het gebruik de hoogte van de standard in op 140cm of minder enplaats de poten 120cm of meeruit elkaar, zoals in de onderstaande afbeelding.

• Wonneer u een luidsprekerstandaard gebruikt die nicht voldoet aan de specificaties, die op een hoogte van meer dan 140~cm worden ingesteld of waarvan de poten minder dan 120~cm uit elkaar staan, kan dat uw apparatuur beschaden of letsel veroorzaken doordat de standardd omvalt.
• Waneer u de AC-90 gebruikt met een luidsprekerstandaard,要去 u ervoor zorgen dat de standaard horizontal worden geplaatst en stabel staat.
• De kabels aangesloten op de AC-90要去en voldoende los hangen om ongevallen doordat如何去ed erover struikelt te voorkomen.
• Om ongevallen ten gevolge van vallen te voorkomen, mag u geen voorwerpen op de AC-90plaatsen wanner deze op een luidsprekerstandaard is geinstalleerd.
• Roep als de hulp in van ten minste een andere persoon wonneer u de AC-90 op een luidsprekerstandaard installeert of wonneer u de hoogte van de standard aanpast terwijl de AC-90 erop is gemonteerd.

Block Diagram
