BEDIENUNGSANLEITUNG AC90 ROLAND

Bezeichnungen und Funktionen der

Bedienelemente 18

Bedienfeld. 18

Rückseite 22

Beiselfür die kombinierte Verwendung

zweier Kanale 24

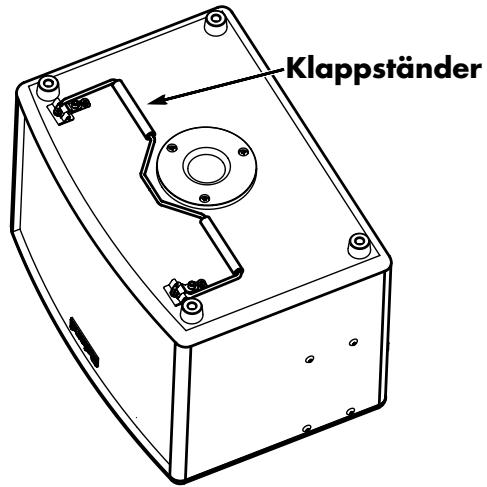

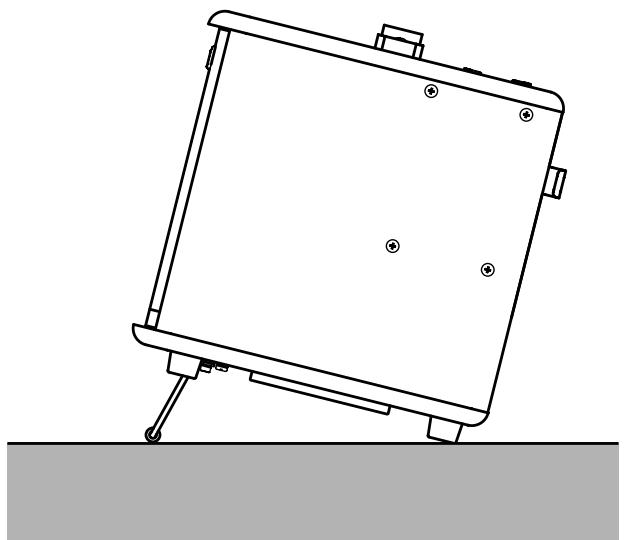

Verwendung des ausklappbaren Bügels. 25

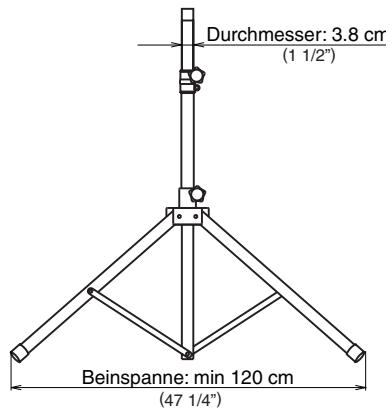

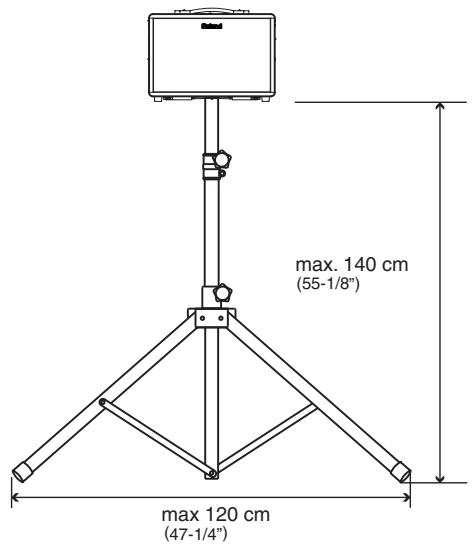

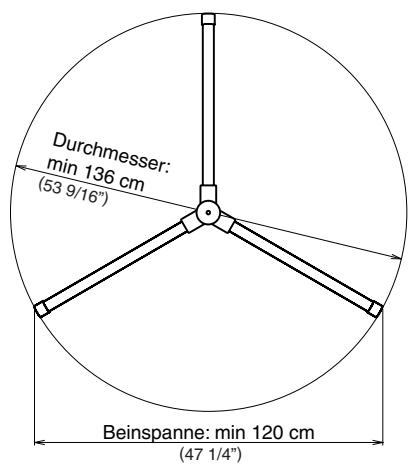

Verwendene eines Laufsprecherstativs. 26

Français

Der AC-90 ist ein speziell zur Verwendung mit akustischen Instrumenten entwickelter Hochleistungs-Monitorveränder. Er ist in der Lage, den gesamten harmonischen Klangreichtum eines akustischen Instruments originalgetreu auszudrücken.

Kompakter Hochleistungs-Stereoversteller

• Das fein abgestimmte Gehäusedesign ist dazu ausgelegt, den Klang akustischer Instrumente zu bereichern. In thisem Gehäuse befinden sich zwei 20-cm-Woofer, zwei Tweeter und ein 2 × 45 W-Stereoversteller - die alle speziell für den AC-90 neu entwickelt werden. Als Resultat ist das Gerät in der Lage, in einem breiten Frenquenzspeaktrum einen natürlicheren Akustikinstrumentenklang zu erzeugen.
• Durch den so leicht wie möglich konstruierten Aktivveränder und den Einsatz neuer Materialien für die Woofer wurde eine Verringerung des Gesamtgewichts des Geräts erreicht.

Zwei unabhängige Kanäle: GUITAR und MIC/LINE

• Zu jedem Kanal gehört ein 3-Band-Equalizer.
• Der GUITAR-Kanal kann sowohl für piezoelektrische als auch magnetische Tonabnehmer verwendet werden.
• Der MIC/LINE-Kanal bietet eine Phantomspeisung, die durch eine äußert zuverlässige,dezidierte Phantomspeisungsschaltung mit einer Ausgangsspannung von 48V erzeugt wird.
• Mit Hilfe des MIC/LINE-Kanals für LINE-Eingänge können Sie Gitarren mit magnetischen Tonabnehmern anschließen. Sie können auch einen piezoelektrischen (GUITAR-Kanal) und einen magnetischen Tonabnehmer (MIC/LINE-Kanal) gleichzeitig verwenden und die Klänge zusammenmischen.

Hochwertige Digitaleffekte

• Es stehen drei Arten von Stereo-Choruseffekten zur Verfügung. Dies sind der räumlich synthetisierte Chorus-Effekt „SPACE“, der Chorus-Effekt „RICH“ (der in Frequenzbänder unterteilt ist) und der Chorus-Effekt „WIDE“ (der ebenfls in Frequenzbänder unterteilt ist, damit aber eine noch größere Tragweite bietet).
• Speziell für akustische Instrumente entwickelter Stereohalleffekt (Reverb). Dieser erhögtlich Ihnen, dem Klang Raumwirkung und natürliche Substanz zu verliehen.
• Echoeffekte (Delay), die Klänge mit einer weichen und speziell auf akustische Instrumente abgestimmten Tonqualität erzeugen können.
• Ein optionaler Fußschalter zum Ein- und Ausschalten der Effekte verwendet werden.

Anti-Feedback-Funktion unterrückt Rückkopplungen

• Die Anti-Feedback-Funktion bietet zwei Erkennungsarten für den Rückkopplungspunkt. Sie können die „Manual Settings" (manuellen Einstellungen) verwenden, oder Sie können die „Auto Settings" (automatischen Einstellungen) nutzen, mit denen der Rückkopplungspunkt automatisch erkannt wird.
• Sie können einen optionalen Fußschalter anschlieben und diese Funktion mit dem Fuß steuern.

Stummschaltungsfunktion (Mute)

• Der Mute-Schalter macht es Ohnen leicht, den Klang der eigenen Laufsprecher des AC-90 sowie den Klang über LINE OUT stumm zu schalten. Mit Hilfe der Mute-Funktion konnen Sie die Gitarre gerauschlos anschlieben und trennen. Außen dem konnen Sie, wenn Sie an TUNER OUT ein Stimmgerät anschreiben, Ihr Instrument mit der Mute-Funktion stimmen, ohne dass Ton ausgegeben wird.
• Sie können einen optionalen Fußschalter anschlieben und diese Funktion mit dem Fuß ein- und ausschalten.

External Eingangsbuchsen (AUX IN)

• Der Veränder berisset externe Eingangsbuchsen, an die Sie Stereosignale von einem CD-Spieler, einer Begleitungsmaschine oder einem anderen Gerät anschließen können.
  Die Eingänge verfügen sowohl über Cinch-Buchsen als auch 6,3-mm-Klinkenbuchsen, sodass practisch{jedes beliebige Gerät angeschlossen werden kann.

Mehrere Ausgangsanschluss

• Über den Ausgang DI OUT werden die von angeschlossenen Instrumenten und Mikrofonen eingehenden Signale direkt ausgegeben. Zudem konnen Sie ein Stimmgerät anschließen. Die Ausgabe über symmetrische Klinkenbuchsen wird unterstützt.
• Zu den Line-Ausgangen gehöreniben den XLR-Anschlüssen fur den Stereo-Ausgang auch 6,3-mm-MonoAusbangsbuchsen. Sie konnen einen einzigen AC-90 fur alle Zwecke einsetzen.
• Zusätzlich besitz der Veränderer einen Subwoofer-Ausgang. Wenn Sie einen Aktiv-Subwoofer anschließen, können Sie mit einem noch kraftvolleren, stärkerten unteren Frequenzbereich speilen.
• Der Veränderer ist darüber hinaus mit einer Kopfhörerbuchse ausgestattet, die Sie zum Spielena während der Nacht oder für Soundchecks nutzen können.

Praktische Aufstellmöglichkeiten

• Der Veränder besitzt einen ausklappbaren Bügel, durch den der Winkel des Veränderkers bei Verwendung als Monitor verstellt werden kann.
• Mit dem Laufsprecherstativ-Adapter konnen Sie den AC-90 auf einem Laufsprecherstativ aufstellen. Dies erleichtert Ihnen die Verwendung des AC-90 bei Auftritten im Stehen und möglichst Ihnen, den Veränder als einfache PA-Anlage zu verwenden.
• Im Lieferumfang ist auch ein Tragekoffer enthalten, damit das Gerät better transportiert werden kann.

Bezeichnungen und Funktionen der Bedienelemente

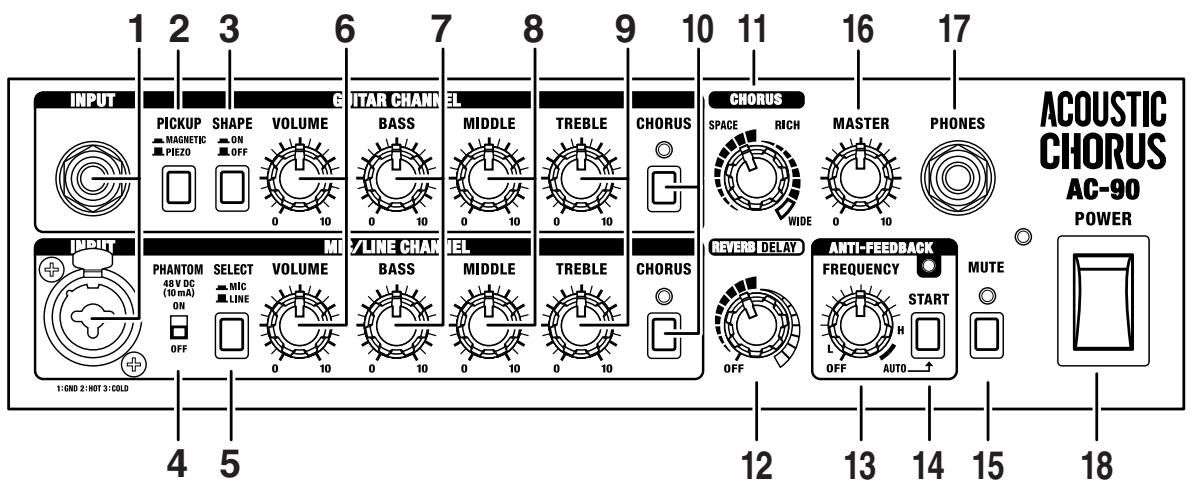

Bedienfeld

1. INPUT (Eingänge) (GUITAR CHANNEL)

Schließen Sie hier Gitarren an.

(MIC/LINE CHANNEL)

Schließen Sie hier Mikrofone und Geräte mit Line-Pegel an.
Sie können auch Gitarren anschließen, deren Tonabnehmer Vorveränderk berisizen.

Es werden symmetrische Eingänge verwendet, sodass Sie 6,3-mm-Klinken- und XLR-Stecker anschließen können.

TRS

XLR

①:ERDE
②: HEISS
③ ：KALT

TIPP

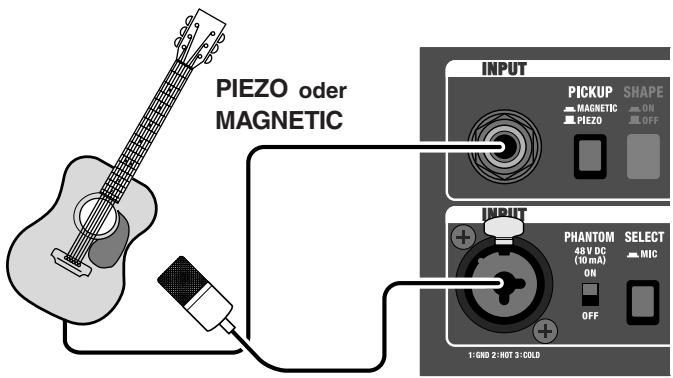

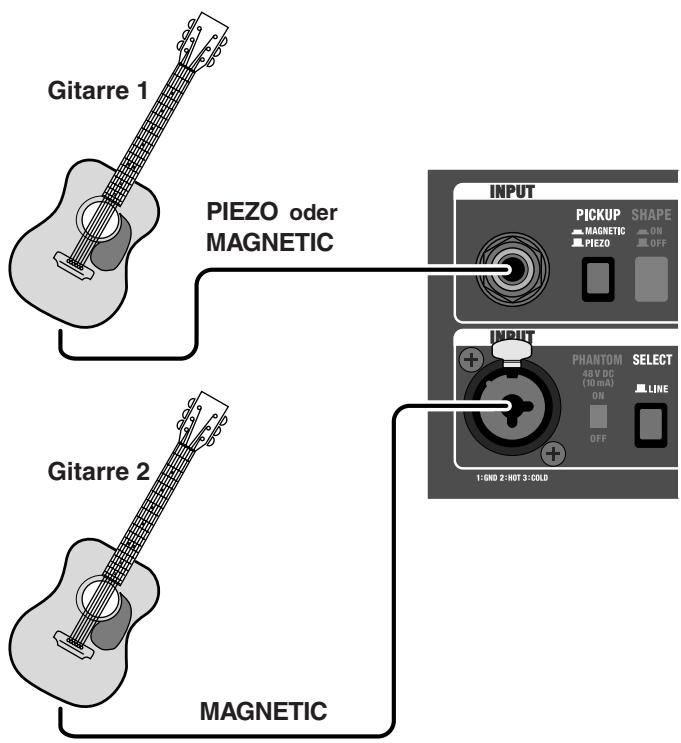

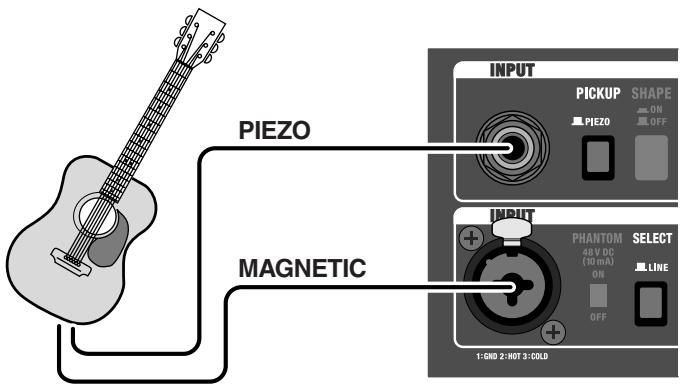

Sie konnen die beiden Kanäle in Kombination verwenden. Siehe hierzu „Beispiel für die kombinierte Verwendung zweier Kanäle" (S. 24).

• Je nach dem Aufstellort von Mikrofonen im Verhältnis zu den Laufsprechern konnten Rückkopplungen erzeugt werden. Dies konnen Sie beheben, indem Sie:

Die Richtung des Mikrofons/der Mikrofoneändern.
- Das Mikrofon/die Mikrofone in früherer Entfernung von den Lautsprechern aufstellen.
Die Lautstärkegel herunterregeln.

2. Taste PICKUP (Tonabnehmer)

Hiermit schalten Sie die Eingangsschaltungen entweder für piezoelektrische oder für magnetische Tonabnehmer um, je nachdem, welche Tonabnehmerart die angeschlossene Gitarre besitzt. Drücken Sie die Taste für magnetische Tonabnehmer.

• Bringen Sie die Taste in die Stellung „MAGNETIC“, wenn ihre Gitarre einen Aktivtonabnehmer mit Vorveränder berichtet.

3. Taste SHAPE (Form)

Wenn Sie diese Taste einschalten (ON), wird der mittlere Frequenzbereich so modifiziert, dass ein strahlender Klang erzeugt wird, der sich zum Schlagen von Akkorden eignet. Dies betont die Saitenanschlagsklange, so dass Sie die Saiten mit scharferen Ausdruck anschlagen können.

4. Schalter PHANTOM

Schaltet die Phantomspeisung ein und aus.

Schalten Sie diesen Schalter ein (ON), wenn Sie Mikrofone anschließen, die eine Phantomspeisung benötigen (Kondensatormikrofon usw.).

Schalten Sie ihn aus (OFF), wenn Sie Mikrofone, die keine Phantomspeisung benötigen, oder andere Geräte anschließen.

• Gehen Sie in folgender Reihenfolge vor, wenn Sie Mikrofone anschließen, die eine Phantomspeisung benötigen:

• Schalten Sie den PHANTOM-Schalter aus.

• Schlieben Sie das Mikrofon an.

• Schalten Sie den PHANTOM-Schalter ein.

• Wenn Mikrofone, die keine Phantomspeisung benötigen, oder andere Geräte mit eingeschalteter Phantomspeisung betrieben werden, kann dies zu Fehlfunktionen der Mikrofone bzw. Geräte führen. Achten Sie immer daraufuf, den Schalter auszuschalten, bevor Sie den Anschluss vornehmen.

• Um die Schaltungen zu schützen, werden alle Ausgänge nach dem Ein- oder Ausschalten des PHANTOM-Schalters vorübergehend stumm geschalte.
• Die Phantomspeisung erfolgt nur über die XLR-Anschlüsse für den Eingang des MIC/LINE-Kanals.
• Wenn Anschlüsse bei eingeschalteter Phantomspeisung vorgenommen oder getrennt werden, kann es zu Störgeräuschen kommt.

NOTIZ Phantomspeisung

Da sie verglichen mit dynamischen Mikrofonen ein breiteres Frequenzspektrum und eine bessere Klangqualität besitzen, werden für akustische Gitarren halten Kondensatormikrofone verwendet. Für ihren Betrieb wird jedoch eine Stromquelle benötigt. Einige Kondensatormikrofone arbeiten davon mit Batterien, die sich im Mikrofongehäuse befinden, noch invielen Fälle wird die als „Phantomspeisung" bezeichnete Art der Stromversorgung benötigt. Diese Stromversorgung nutzt das vorhandene Mikrofonkabel, um das Mikrofon mit Strom zu versorgen.

Die Phantomspeisung des AC-90 besitzt eine konstante Spannung von 48 V und entspricht somit den in Aufnahmestudios erforderlichen professionellen Spezifikationen.

5. Taste SELECT (Auswahl)

Schaltet den Eingangspegel passend für das angeschlossene Gerät um (Mikrofon oder Line-Pegel-Gerät).

Wenn mit der SELECT-Taste die Einstellung LINE ausgewählt wird, können Sie Gitarren mit magnetischen Tonabnehmern anschließen.

• Beachten Sie, dass die Lautstärke zunimmt, wenn der Schalter auf „MIC" gestellt wird, während ein Gerät mit Line-Pegel-Ausgang angeschlossen ist.

6. Regler VOLUME (Lautstärke)

(GUITAR CHANNEL)

Reguliert die Lautstärke des GUITAR-Kanals.

• Um dem geringeren Ausgangspiegel von piezoelektrischen Tonabnehmern Rechnung zu tragen, ist der Lautstärkepegel, wenn sich der VOLUME-Regler zwischen den Stellungen 7 und 10 befindet, bei auf PIEZO gestellter PICKUP-Taste verglichen mit der MAGNETIC-Einstellung etwas hoher.

(MIC/LINE CHANNEL)

Reguliert die Lautstärke des MIC/LINE-Kanals.

• Wenn Sie den AC-90 mit gemischtem GUITAR- und MIC/ LINE-Kanal verwenden, stellen Sie mit dem VOLUME-Regler die Lautstärkebalance zwischen den beiden Kanälen ein.

7. Regler BASS

Regeln den Pegel des tiefen Frenzbereichs.

8. Regler MIDDLE (Mitten)

Regeln den Pegel des mittleren Frenzbereichs.

9. Regler TREBLE (Höhen)

Regeln den Pegel des hohen Frequenzbereichs.

NOTIZ

Die Klangfarbe akustischer Instrumente kann von einem Instrument zum nachsten enorm variieren. Die gewünschte Art des Klangs variiert ebenfalls je nachdem, wie ein Instrument in einem bestimmten Ensemble eingesetzt wird. Verwenden Sie aktiv die Regler BASS, MIDDLE und TREBLE, um die Klangfarbe so einzustellen, dass sie zu dem von Ihnen verwendeten Instrument und den Umständen passst, in denen es verwendet wird. (Beispiel)

• Wenn Sie den AC-90 mit Lautsprecherstativ aufgestellt verwenden, möchten Sie weiterecht den BASS-Regler hochdrehen, damit der Tiefenbereich better wahrgenommen wird.
• Wenn der Klang zu scharf wirkt, beispielsweise unmittelbar nach dem Wechseln der Saiten, möchten Sie weiterecht den TREBLE-Regler herunterdrehen, um die hohen Frenzen zu dampfen.

10. Tasten CHORUS

Schalten den Chorus-Effekt ein und aus.

Wenn er eingeschaltet ist, leuchtet die Anzeigelampe.

NOTIZ

Sie können den Chorus-Effekt mit einem Fußschalter (dem optionalen BOSS FS-5U) ein- und ausschalten. Das Ein- und Ausschalten des Chorus-Effekts mit dem Fußschalter Funktioniert auf beiden Kanälen.

11. Regler CHORUS

Drehen Sie diesen Regler, um unter den drei Typen des Chorus-Effekt zu wahlen (SPACE, RICH und WIDE). Durch Verstellen des Reglers können Sie einstellen, mit welcher Intensität der Effekt angewendet wird.

• These Funktion ist aktiviert, wenn sich die CHORUS-Taste in der Stellung ON befindet.
• Die Stellungsmarkierungen der Effektarten SPACE und RICH sind Näherungsangaben. Hören Sie sich den Klang an, während Sie die Einstellungen vornehmen, um die Effektwirkung zu überprüfen.

SPACE (Raum)

Dies ist ein räumlich synthetisierter Chorus-Effekt. Beim räumlich synthetisierten Chorus-Effekt, einer nur in Stereo verfügbarbaren Methode, wird der Chorus-Effekt erzeugt, indem der Klang vom rechten Laufsprecher (von dem der Effektklang ausgegeben wird) und der Klang vom linken Laufsprecher (der den direkten Klang ausgibt) im tatsächlichen Raum gemisch werden. Dadurch entsteht eine größere seitliche Streuation, als wenn die Klänge elektronisch gemisch werden, was einen natürlicheren Eindruck von Breite hervorruft.

RICH (Voll)

Dies ist ein in drei Frequenzbereiche untereilter Stereochorus-Effekt.

Hier ist der Effekt in drei Bänder getrennt, tiefe, mittlere und hohe Frenzen, und die Anwendung der am besten geeigneten Intensität des Chorus-Effekts in jedem Bereich erzeugt einen Eindruck von Klangfülle und -breite, der perfect zur akustischen Gitarre passt.

DerunteFrequenzbereichbefindet sichstabil inder Mitte,und derKlangbreitet sich mehr und mehr aus,während derKlang vommittlerenBereichin diehohenerFrequenzenhinaufsteigt.

WIDE (Breit)

Dieser Chorus-Effekt stützt sich ebenfls auf die

Unterleitung des Klangs in getrennte Frequenzbänder, bietet aber ein noch größeres Ausdehnungsvermögen als RICH.

Das Klangbild breitet sich über die Lautsprecher des AC-90

hinaus aus und erzeugt einen Effekt, der den Zuhörer in den Klang einzuhüssen scheint.

12. Regler REVERB/DELAY (Hall/Echo)

Durch Verstellen these Reglers können Sie zwischen dem Hall- und dem Echo-Effekt umschalten.

Durch Verstellen des Reglers können Sie einstellen, mit welcher Intensität der Effekt angewendet wird.

• Drehen Sie den Regler auf „OFF" (Aus), wenn Sie den Hall-oder Echo-Effectekt nicht verwenden möchten.
• Die Stellungsmarkierungen der Typen REVERB und DELAY sind Näherungsangaben. Hören Sie sich den Klang an, während Sie die Einstellungen vornehmen, um die Effektwirkung zu überprüfen.

REVERB (Hall)

Dieser speziell für akustische Instrumente entwickelte Stereo-Halleffekt erzeugt den Eindruck von Räumlichkeit und natürlicher Klangqualität.

Drehen Sie den Regler, um die Lautstärke des Hall-Effektseinzuststellen.

DELAY (Echo)

Dieser speziell für akustische Instrumente entwickelte Echo-Effectekt fegt dem ursprünglichen Klang weiche Reflexionen hinzu.

Drehen Sie den Regler, um die Verzögerungszeit zuändern.

• Sie können den Hall- und den Echo-Effekt mit einem Fußschalter (dem optionalen BOSS FS-5U) ein- und ausschalten.

13. Regler FEQUENCY (Frequenz)

Wählt die Frenzung aus, bei der die Anti-Feedback-Funktion arbeitet.

Außer dem bestimmt die Stellung des Reglers, ob die automatischen oder die manuellen Einstellungen ausgewählt sind.

• Drehen Sie den Regler auf „OFF" (Aus), wenn Sie den Anti-Feedback-Effekt nicht verwenden möchten.

14. Taste START

Wird für Auto-Einstellungen verwendet (S. 21). Beim Drücken der Taste wird die automatische Erkennung pfeifender Rückkopplungsfrequency durchgeführt.

Die Anzeigeleuchten zeigen den Betriebszustand der automatischen Erkennungsfunktion an.

Bereitschaftszustand: Langsames Blinken

Während der Erkennung: Schnelles Blinkten

Nach der Erkennung: Dauerhaftes Leuchten

• Wenn die START-Taste mindestens eine Sekunde lang gedrück wird, keht das Gerät in den Bereitschaftszustand für die automatische Erkennung zurück.

Verwendung der ANTI-FEEDBACK-Funktion

Mit der Anti-Feedback-Funktion werden Rückkopplungen eingedämmt, die zwischen Gitarre bzw. Mikrofon und dem Verständer entstehen.

Die Rückkopplung wird unterrückt, indem die Frequenz, bei der sie auftritt, abgeschwacht wird.

• These Funktion ist nicht für die Unterrückung von Hochfrequenz-Rückkopplungen ausgelegt, die beim Verwenden von Mikrofonen auftreten können.

Die Anti-Feedback-Function kann auf zwei verschiedene Arten verwendet werden; Sie können entweder die automatischen Einstellungen oder die manuellen Einstellungen nutzen.

• Verwenden Sie eine dieser Einstellungenarten, wenn pfeifende Rückkopplungen auftreten.

NOTIZ Rückkopplung

Dies ist ein Phenomen, bei dem von den Laufsprechem ausgegebene Signale wieder vom Mikrofon oder Tonabnehmer aufgenommen werden und der Klang weiter verfürtk und von den Laufsprechem ausgegeben wird, was zu einem unangenehmen oszillierenden Klang führt.

• Wenn die Anti-Feedback-Funktion allein die Rückkopplung nicht eindammt, passen Sie ihre Einstellungen an, in dem Sie beispieleweise die Lautstärke verringern oder die tiefen Frenzen reduzieren.
• Um Rückkopplungen bei einem Auftritt zu verhindern, empfehlen wir Ihnen, die Anti-Feedback-Einstellung vor dem Auftritt vorzunehmen.

Automatisches Einstellen des Rückkopplungspunkts

Dadurch wird die Frequenz, bei eine Rückkopplung auffritt, automatisch erkannt und die Rückkopplung unterrückt.

• Verwenden Sie diese Funktion beim Auftreten von Rückkopplungen.

• Erzeugen Sie eine pfeifende Rückkopplung.

• Drehen Sie den FREQUENCY-Regler auf die Stellung „AUTO".

OFF
AUTO

Die ANTI-FEEDBACK-Anzeigeleuchte blinkt langsam, und die automatische Erkennung gehen in den Bereitschaftszustand.

1. Drucken Sie die START-Taste.
   Die automatische Erkennung des Rückkopplungspunkts beginnnt. Die Leuchte blinkt rasch, während die Erkennung fortschreitet, und wenn der Rückkopplungspunkt gefunden ist, leuchtet sie stetig. Wenn kein Rückkopplungspunkt erkannt wird, blinkt die Leuchte langsam, und die automatische Erkennungsfunktion kehrt in den Bereitschaftszustand zurück.
2. Drücken Sie noch einmal die START-Taste, um die automatische Erkennung erneut durchzuführen.

Manuelles Einstellen des Rückkopplungspunkts

1. Erzeugen Sie eine pfeifende Rückkopplung.
2. Drehen Sie den Regler, so dass Sie sich durch den Bereich von L (tief) bis H (hoch) bewegen (die ANTI-FEEDBACK-Anzeigeleunte leuchtet auf), um nach der Freqenz zuuchen, bei der die Rückkopplung unterrückt werden soll.

OFF AUTO

Durch Drehen des Reglers im Uhrzeigersinn werden Fortschreitend mehr Höhenrückkopplungen unterrückt, durch Drehen gegen den Uhrzeigersinn Fortschreitend mehr Bassrückkopplungen.

NOTIZ

Sie konnen einen Fußschalter (den optionalen BOSS FS-5U) benutzen, um die automatische Erkennung der

Rückkopplungsfrequency durchzufahren oder die Anti-Feedback-Funktion ein- und auszuschalten.

TIPP

Sie können die Anti-Feedback-Funktion auch dann verwenden, wenn Rückkopplungen kein Problem darstellen. Beispielsweise können Sie sie verwenden, um unerwünschte Resonanzen im unteren bis mittleren Frequenzbereich zu unterträcken sowie um andere Probleme mit der Klangqualität zu beheben.

15. Taste MUTE (Stummschaltung)

Schaltet die Mute-Funktion ein und aus.

Wenn Sie die Taste drücken, blinkt die MUTE-Anzeigeleuche, die Stummschaltung wird aktiviert, und der Laatsprecherausgang sowie die Klangausgabe über SUB WOOFER OUT und LINE OUT werden stumm geschaltet. Bei aktivierter Mute-Funktion brauchen Sie den VOLUME-Regler oder MASTER-Regler nicht herunterzudrehen, um Störgeräische beim Ein- oder Ausstecken Ihrer Gitarre stumm zu schalten.

• Die Klangausgabe über die Buchsen DI OUT/TUNER OUT und PHONES wird nicht stumm geschählt.

TIPP

Wenn Sie ein Stimmgerät (optional) an die Buchse DI OUT/TUNER OUT anschließen und dann die MUTE-Taste drücken, können Sie Ihr Instrument stimmen, ohne dass der Klang von den Lautsprechern ausgegeben wird.

NOTIZ

Sie können die Stummschaltung mit einem Fußschalter (dem optionalen BOSS FS-5U) aktivieren und aufheben (S. 23).

16. Regler MASTER (Gesamtlaufstärke)

Reguliert den Gesamtlautstärkepegel.

• LINE OUT kann nicht eingestellt werden.

17. Buchse PHONES (Kopfhörer)

Hier kann ein Kopfhörer angeschlossen werden. Über die Laufsprechern und den Ausgang SUB WOOFER OUT wird kein Klang ausgegeben, wenn ein Kopfhörer angeschlossen ist.

18. Schalter POWER (Netzschalter)

Schaltet den AC-90 ein und aus.

Die POWER-Anzeige leuchtet, wenn das Gerät eingeschaltet ist.

• Wenn Sie die Stromversorgung vollständig unterbrechen müssen, schalten Sie erst den POWER-Schalter aus undziehen Sie dann das Netzkabel aus der Steckdose. Siehe Power Supply (S. 5).
• Aufgrund einer Schaltungsschutzfunktion dauert es nach dem Einsatz einen Moment, bis diesen Gerät für den normalen Betrieb bereit ist.
• Achten Sie immer daraufuf, die Lautstärke herunterzuregnln, bevor Sie das Gerät einschalten. Auch bei vollständig heruntergeregelter Lautstärke horen Sie beim Einsatzen möglichwerweise einen Klang, aber das ist normal und stellt keine Fehlfunktion dar.

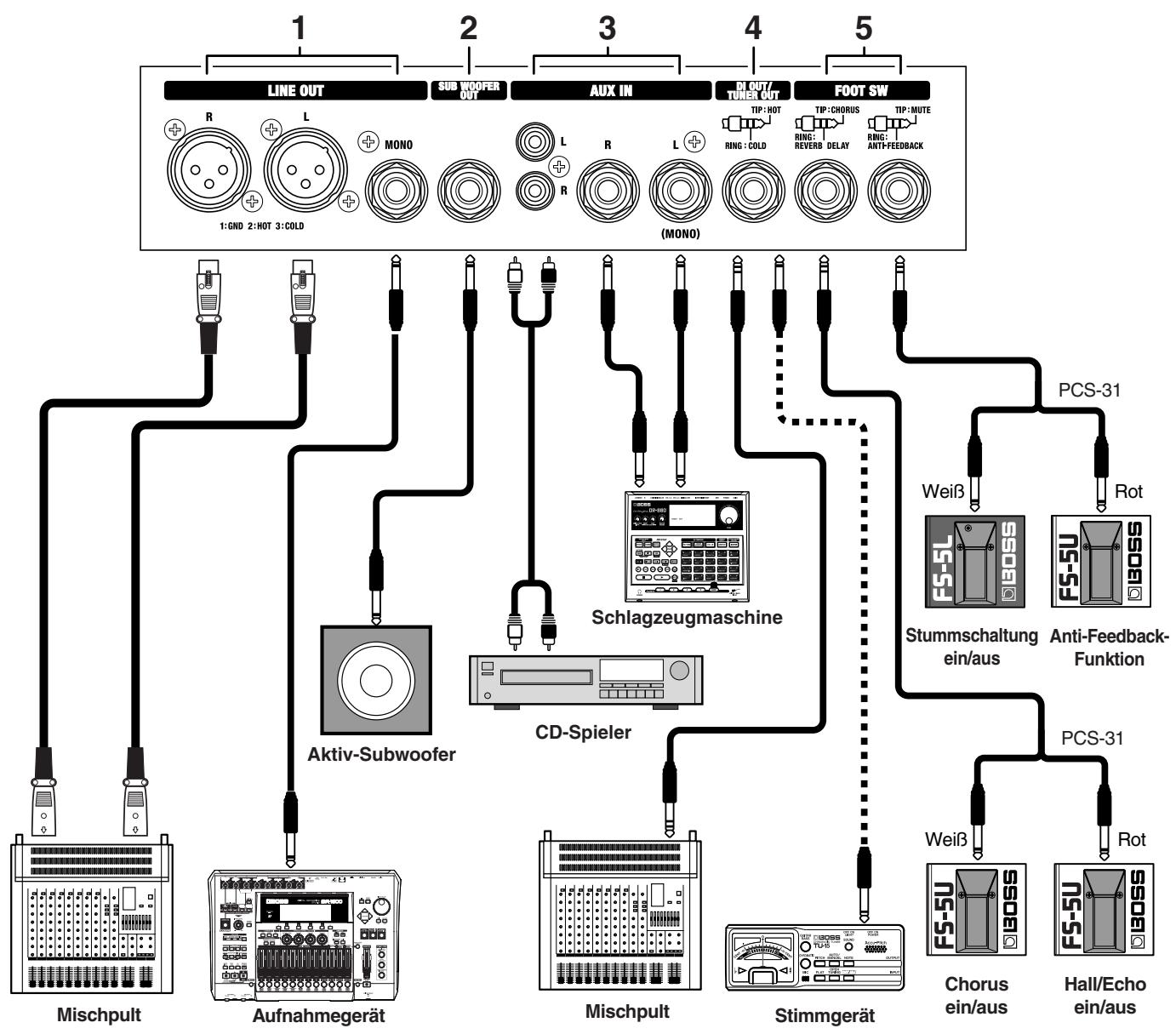

Rückseite

* Wenn Verbindungskabel mit Widersenden verwendet werden, kann es sein, dass der Lautstärkepegel der an die Eingänge angeschlossenen Geräte niedrig ist. Soltte dies eintreten, verwenden Sie Verbindungskabel, die keine Widerstände enthalten.

1. Buchsen LINE OUT

Hier konnen Sie ein Mischpult, ein Aufnahmegerät oder ein anderes Gerät anschließen. Der Ausgangspiegel beträgt +4 dBu. Hier befinden sich XLR-Anschlüsse (L/R: Stereoausgang) und eine 6,3-mm-Klinkenbuchse (Monoausgang).

(1):ERDE
(2): HEISS
③: KALT

• Die Lautstärke für LINE OUT können Sie nicht mit dem MASTER-Regler einstehen.
• Die Chorus-Effekte sind so konzipiert, dass sie die größte Wirkung zeigen, wenn Sie die eingebauten Laufsprecher des Geräts verwenden. Die Wirkung kann abweichen, wenn LINE OUT anstelle der eingebauten Laufsprecher verwendet wird.

Hier können Sie einen Aktiv-Subwoofer anschließen, um Klänge mit einem noch kraftvolleren, stärkeren unteren Frequenzbereich wiederzugeben.

Die Lautstärke wird mit dem MASTER-Regler eingestellt.

3. Buchsen AUX IN

Hier können Sie einen CD-Player, eine Schlagzeugmaschine oder ein anderes Gerät anschließen und deren Klänge in Stereo wiedergeben. Es stehen sowohl Cinch-Buchsen als auch 6,3-mm-Klinkenbuchsen zur Verfügung. Wird ein Gerät nur an die linke 6,3-mm-Klinkenbuchse angeschlossen, erfolgt die Wiedergabe in Mono.

Das Eingangssignal über AUX IN wird von den Lautsprechern sowie über PHONES und SUB WOOFER OUT ausgegeben, nicht aber über LINE OUT. Die Lautstärke wird mit dem MASTER-Regler eingestellt, und die

Stummschaltung für diese Klänge wird mit der MUTE-Taste aktiviert/aufgehoben.

Wenn Geräte sowohl an die Cinch-Buchsen als auch an die 6,3-mm-Klinkenbuchsen angeschlossen sind, werden die beiden Eingangssignale gemischt.

4. Buchse DI OUT/TUNER OUT

Über diese Buchse wird der Direktklang des Geräts oder Instruments ausgegeben, das an den GUITAR- oder MIC/ LINE-Kanal angeschlossen ist. Dies ist eine 6,3-mm-Klinkenbuchse mit symmetrischem Ausgang. An diese Buchse können Sie auch ein Stimmgrät anschließen.

• Wenn kein symmetrischer Ausgang besteht wird,nehmen Sie den Anschluss über diese Buchse mit einem 6,3-mm-Klinkenstecker (Mono) vor.

TIPP

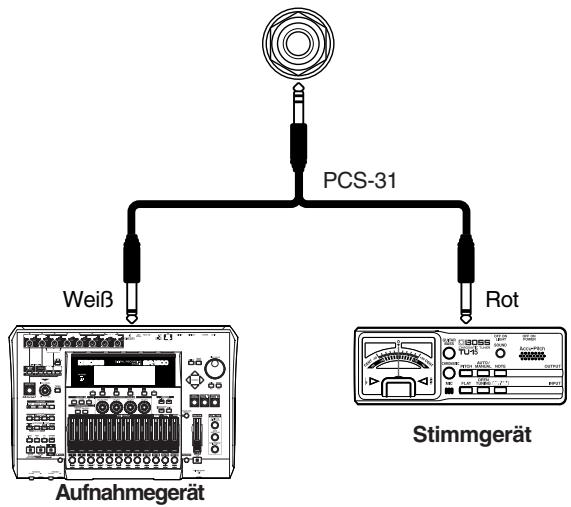

Wenn kein symmetrischer Ausgang besteht wird, können Sie das Spezialverbindungskabel (das optionale PCS-31) verwenden, um die Buchsen DI OUT und TUNER OUT gleichzeitig zu nutzen.

HINWEIS

Von der KALTEN Seite (der roten Seite des PCS-31) wird ein Signal mit umgekehrter Phase ausgegeben. Schließen Sie das Aufnahmegerät an die HEISSSE Seite an (die weiße Seite des PCS-31).

5. Buchsen FOOT SW (Fußschalter)

An den AC-90 können die Fußschalterpedale BOSS FS-5L (rastender Schalter), BOSS FS-5U (Taster) und BOSS FS-6 angeschlossen werden.

• Stellen Sie den Polaritätsschalter wie nachstehend gezeigt ein.

(MUTE, ANTI-FEEDBACK)

Durch Anschreiben eines Fußschalterpedals (optionales BOSS FS-5L, FS-5U oder FS-6) über ein Verbindungskabel (das optionale PCS-31) wird es möglich, einen rastenden Fußschalter (den FS-5L oder FS-6) zum Aktivieren und Aufheben der Stummschaltung zu verwenden oder einen Tastfußschalter (den FS-5U oder FS-6) zum Steuern der Anti-Feedback-Funktion zu verwenden.

• Informationen zu den Einstellungen für den FS-6 finden Sie in der Bedienungsanleitung für den FS-6.

Wenneine 6,3-mm-Klinkenbuchse (Mono) verwendet wird, um nur einen Fußschalter anzuschlieben, ist nur die Mute-Ein/Aus-Funktion aktiviert. In solchen Fälle sollen den Sie ein rastendes Fußschalterpedal benutzen (beispielsweise das BOSS FS-5L).

• Die MUTE-Taste muss ausgeschelt sein, wenn für die Stummschaltung ein Fußschalter angeschlossen ist. Sie können die Stummschaltung nicht durch Betätigten des Fußschalters aufheben, wenn die MUTE-Taste eingeschelt ist (wenn die MUTE-Anzeige leuchtet).
• Wenn ein FS-5U (Taster) zum Aktivieren und Aufheben der Stummschaltung verwendet wird, wird die Stummschaltung nur bei gedrückt gehaltenem Schalter aktiviert.

Für die Anti-Feedback-Funktion fungiert ein Fußschalter folgendermaßen:

• Wenn der FREQUENCY-Regler auf den Bereich zwischen L bis H eingestellt ist, schaltet der Schalter die Anti-Feedback-Funktion ein und aus.
• Wenn der FREQUENCY-Schalter auf AUTO stehen, fungiert der Schalter als START-Schalter für die automatische Erkennung. Wenn der Fußschalter mindestens eine Sekunde lang gedrück wird, kehrt das Gerät in den Bereitschaftszustand für die automatische Erkennungsfunktion darüber.

(CHORUS, DELAY/REVERB)

Wenn Sie ein Spezialverbindungskabel (das optionsale PCS-31) zum Anschlieben von zwei Fußschaltern verwenden (BOSS FS-5U, optional), können Sie mit einem FS-5U den Chorus-Effekt ein- und ausschalten und mit dem anderen FS-5U den Hall-bzw. Echo-Effekt ein- und ausschalten.

Wenn eine 6,3-mm-Klinkenbuchse (Mono) verwendet wird, um nur einen Fußschalter anzuschließen, ist nur die Chorus-Ein/Aus-Funktion aktiviert.

• Die Chorus-Ein/Aus-Funktion wirkt auf beiden Kanäle.
• Sie können den Chorus-Effectekt nicht durch Betüttigen des Fußschalters ein- und ausschalten, wenn die CHORUS-Taste ausgeschelt ist.

Beispiel für die kombinierte Verwendung zweier Kanäle

Wenn ein Mikrofon und ein Tonabnehmer verwendet werden

GUITAR CHANNEL:

Piezoelektrischer oder magnetischer Tonabnehmer

MIC/LINE CHANNEL:

Kondensator- oder dynamisches Mikrofon (SELECT-Taste = MIC) Dies ermöglicht Ohnen, den fetten Mittenbereich des Tonabnehmers mit dem zarten hohen Frenzbereich des Mikrofons zu mischen. Schalten Sie den PHANTOM-Schalter ein (ON), wenn Sie ein Kondensatormikrofon verwenden.

Bei Verwendung von zwei Gitarren

GUITAR CHANNEL:

Gitarre 1 Piezoelektrischer oder magnetischer Tonabnehmer

MIC/LINE CHANNEL:

Gitarre 2 Magnetischer Tonabnehmer (SELECT-Taste = LINE)

Sie können die Gitarren wechseln, ohne Lautstärke und Klangfarbe neu einstellen zu müssen.

Bei Verwendung einer Gitarre mit zwei Tonabnehmertypen

GUITAR CHANNEL:

Piezoelektrischer Tonabnehmer (PICKUP-Taste = PIEZO)

MIC/LINE CHANNEL:

Magnetischer Tonabnehmer (SELECT-Taste = LINE)

Sie können die Lautstärkebalance mit den VOLUME-Reglern der einzelnen Kanäle einstellen und die Klangfarbe jedem Tonabnehmers mit den Equalizer-Reglern (BASS/MIDDLE/TREBLE) einstellen, um den optimalen Klang zu erreichen.

Kondensatormikrofon oder dynamisches Mikrofon

Verwendung des ausklappbaren Bügels

Wenn der AC-90 ebenerdig oder an anderen niedrigen Positionen verwendet wird, kann der Klang von den Lautsprechern durch Ausklappen des Bügels leichter hörbar gemacht werden.

HINWEIS

• Wenn Sie den Bügel benutzen, achten Sie immer daraufuf,ihn so zu platzieren, dass der AC-90 weiterhin einen sicheren Stand hat.
• Wenn Sie den Bügel nicht verwenden, klappen Sieihn ein.

VORSICHT

• Hebun und tragen Sie den AC-90 nie am Bügel.
• Legen Sie nie Gegenstände auf den AC-90, wenn Sie den Bügel verwenden. Setzen oder lehnen Sie sich auch nie auf den Bügel.
• Achten Sie beim Einklappen des Bügels darauf, sich nicht die Finger einzuklemen.

Verwenden eines Laufsprecherstativs

Durch Verwenden eines Laufsprecherstativs können Sie den AC-90 auf optimaler Höhe anbringen, um ihn als Monitorlautsprecher oder einfache PA-Anlage zu nutzen.

VORSICHT

• Der AC-90 ist nur zur Verwendung mit Laufsprecherstativen konzipiert, deren Abmessungen den nachstehend beschriebenen Spezifikationen entsprechen.

Verwenden Sieihn nicht mit einem Laufsprecherstativ, das den folgenden Spezifikationen nicht entspricht.

• Stellen Sie das Laufsprecherstativ, bevor Sie es verwenden, auf eine Höhe von maximal 140~cm ( 55^1/8 Zoll) und eine Beinspanne von mindestens 120~cm ( 47^1/4 Zoll) ein (siehe nachstehende Abbildung).

• Bei Verwendung eines Laufsprecherstativs, das nicht den links nebenstehenden Spezifikationen entspricht oder das auf eine Höhe von über 140 cm (55 ^1/8 Zoll) oder auf eine Beinspanne von weniger als 120 cm (47 ^1/4 Zoll) eingestellt ist, kann es durch ein Umkippen des Stativs zu Beschädigungen an Geräten oder zu Verletzungen kommt.
• Wenn der AC-90 mit einem Laufsprecherstativ verwendet wird, muss das Laufsprecherstativ sorgfältig so platziert werden, dass es gerade und zuverlässig stabil stehen.
• An den AC-90 angeschlossene Kabel sollenen lose genug verlegt sein, um Unfälle zu verhindern, die dadurch entstehen konnten, dass jeder über sie stolpert.
• Um Unfälle durch Stürze zu verhindern, legen oder stellen Sie keine Gegenstände auf den AC-90, wenn er auf einem Lautsprecherstativ montiert ist.
• Lassen Sie sich immer von mindestens einer weiteren Person halten, wenn Sie den AC-90 auf einem Lautsprecherstativ montieren, oder wenn Sie die Höhe des Stativs verstehen, während der AC-90 darauf montiert bleibt.

464 (W) x 303 (D) x 326 (H) mm

18-5/16 (W) x 11-15/16 (D) x 12-7/8 (H) inches

Weight

11.7 kg

25 lbs 13 oz

Accessory

Carrying Case

Owner's Manual

Options
