Comment puis-je régler le volume sur le KENWOOD KTC-V300E ?

Utilisez le bouton de volume situé sur le panneau avant de l'appareil. Tournez-le dans le sens des aiguilles d'une montre pour augmenter le volume et dans le sens inverse pour le diminuer.

Pourquoi mon KENWOOD KTC-V300E ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement alimenté. Assurez-vous que le câble d'alimentation est bien branché et qu'il n'y a pas de fusible grillé dans le circuit.

Comment puis-je réinitialiser mon KENWOOD KTC-V300E ?

Pour réinitialiser l'appareil, appuyez et maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes.

Mon KENWOOD KTC-V300E ne capte pas la radio, que faire ?

Vérifiez l'antenne de votre appareil. Assurez-vous qu'elle est correctement connectée et en bon état. Essayez également de déplacer l'appareil pour améliorer la réception.

Comment connecter mon smartphone au KENWOOD KTC-V300E ?

Utilisez un câble USB ou un câble auxiliaire selon la compatibilité de votre smartphone. Assurez-vous de sélectionner la source appropriée sur l'appareil.

Comment mettre à jour le logiciel de mon KENWOOD KTC-V300E ?

Visitez le site web de KENWOOD pour télécharger la dernière version du logiciel. Suivez les instructions fournies pour installer la mise à jour via une clé USB.

L'affichage de mon KENWOOD KTC-V300E est flou, que faire ?

Nettoyez l'écran avec un chiffon doux et sec. Si le problème persiste, vérifiez les paramètres de luminosité dans le menu des réglages.

Comment régler les basses et les aigus sur le KENWOOD KTC-V300E ?

Accédez au menu des réglages audio et utilisez les options de réglage des basses et des aigus pour ajuster les niveaux selon vos préférences.

MODE D'EMPLOI KTC-V300E KENWOOD

(SECAM-D/K) : 1 - 12 ch

(SECAM-B/G) : 2 - 12 ch

UHF:21-69ch

: 75 Ω / 3.5 Φ minijack

Tension de fonctionnement

:8VDC

:85mA

Cable length

: 345× 94mm

Weight

:375g

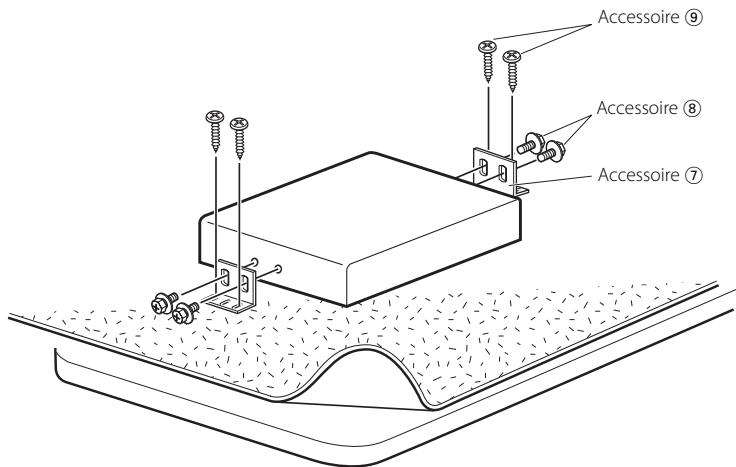

Fixation de la carte audio

Utilisez les vis (Accessoire ⑧ et ⑨) pour fixer le tuner TV sur une carte audio ou autre.

Avant d'installer l'antenne

• Le montage et le câblage de ce produit nécessitent des compétences et de l'expérience. Pour des raisons de sécurité, laissez un professionnel effectuer les travaux de montage et de câblage.

• Les antennes internes pour voiture ont une sensibilité de réception plus faible que les antennes destinées à être montées à l'extérieur. Il est possible que l'image n'apparaisse pas ou qu'elle soit perturbée si le signal est faible dans votre zone.
• Les antennes-film sont conçues spécialement pour une utilisation en voiture.
• Ne fixez pas les antennes-film sur les emplacements suivants :
• Un endroit où elles peuvent : gérer la vision du conducteur
• Un endroit où elles peuvent générer le bon fonctionnement d'éléments de sécurité, tels qu'un airbag
• Sur la surface d'une vitre qui rougie régulièrement, telle que la vitre du hayon.
• La sensibilité de réception diminue dans les endroits suivants:
• Un endroit où du verre de type réflecteur de chaleur ou miroir est fixé
• Un endroit où se trouve déjà l'antenne-film de la radio d'origine
• Sur la vent où le fil chauffant existe déjà
• Sur le côté du véhicule (porte, vitre déflectrice, etc.)
• Sur la vante arrêté
• Sur une vitre qui bloque les ondes radio (vitre reflective de chaleur, vitre d'isolation thermique, etc.)
• A l'aide du nettoyeur (Accessoire 10), retirez la graisse et la saleté de la surface de la vitre sur laquelle les antennes-film doivent être fixées.
• Si la température ambiantе est BASSE, réchauffez la vitre avant de commencer l'installation.
• Avant de commencer l'installation, assurez-vous d'avoir bien déterminé l'emplacement où les antennes-film (Accessoires ① et ②) et les câbles (Accessoires ③ et ④) doivent être installés. Une fois la couche de protection enlevée, les antennes-film et le ruban adhésif double-face perdent de leur adhérence.
• Ne pliez pas et n'endommagez pas les antennes-film.
• Le bruit généré par la climatisation ou le moniteur peuvent nuir à la réception TV.
• Les antennes-film ne peuvent pas être installées sur certains modèles de véhicule.
• La sensibilité de réception peut varier pendant le fonctionnement des essuie-glaces, en fonction du modele du vehicule.
• La sensibilité de réception peut varier en fonction de la relation entre la direction de déplacement du véhicule (la direction dans laquelle les antennes sont pointées) et l'endroit où se trouve la station émettrice.

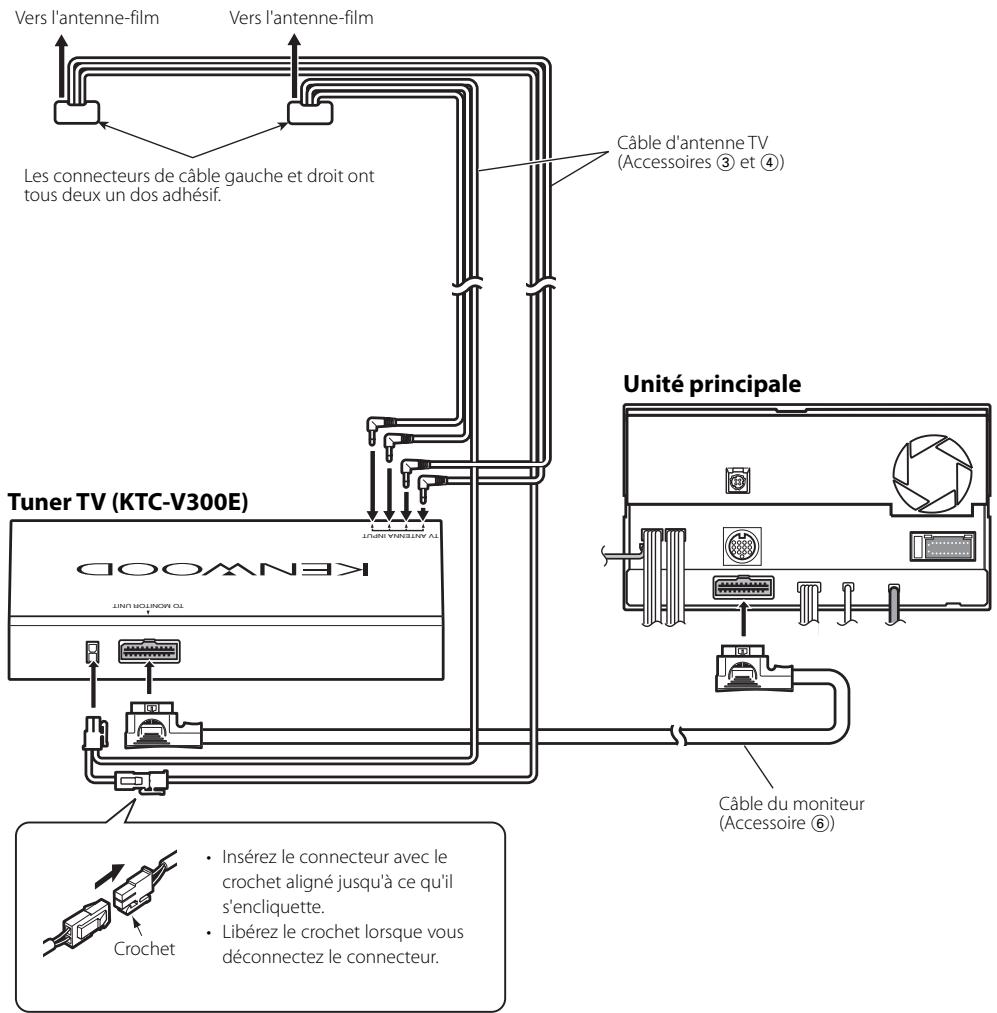

Connexion du système

• Afin de prévenir tout court-circuit, retirez la clé de contact du véhicule et déconnectez la borne de la batterie. Assurez-vous de mettre l'appareil à la masse sur une alimentation négative de 12V CC.
• Après avoir installé l'appareil, vérifie si les lampes de frein, les indicateurs, les clignotants, etc. de la voiture fonctionnent correctement.
• Essuyez avec soin laGRAISSÉ ou la SALETE de la surface d'installation. Veuillez éviter d'installer l'appareil sur des surfaces inégales.

Exemple de câblage

Sélectionnez l'un des chemins de câblage suivants en fonction de la situation.

Les câbles d'antenne TV (Accessoire ③ et Accessoire ④) ont des longueurs différentes. Utilisez-les de manière appropriée pour correspondre au câblage du véhicule sur lequel vous travailliez.

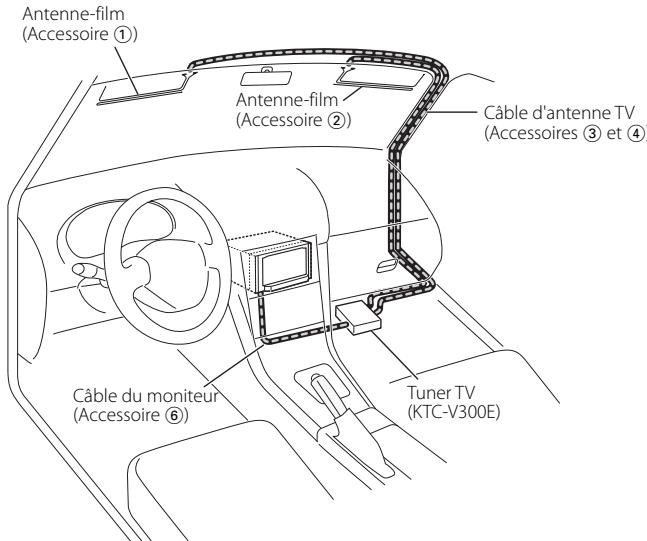

Cet exemple montre un cas où les câbles sont acheminés du côté du siège passager. Pour les voitures ayant le volant à droite, acheminez les câbles sur le côté gauche du siège passager.

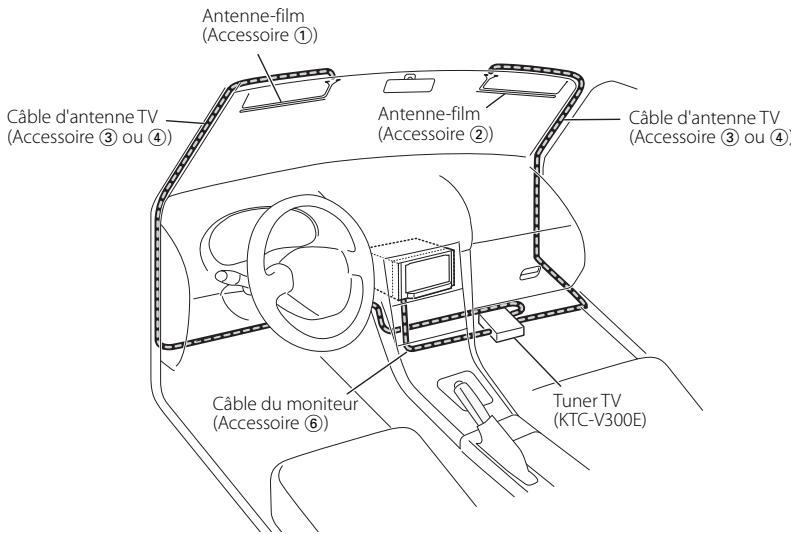

Cet exemple montre un cas où il est difficile d'acheminer les câbles près du rétroviseur intérieur.

Procédure d'installation

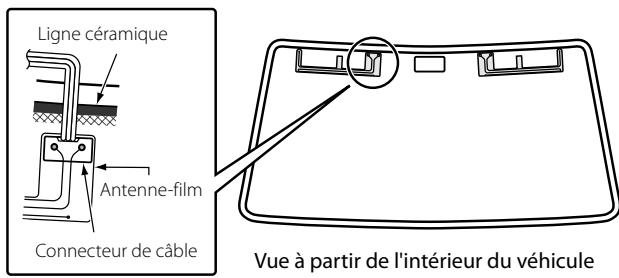

1. Confirmez l'emplacement d'installation.

Fixez les antennes-film et les connecteurs de câble au pare-brise en respectant les lois et réglementations en vigueur dans votre pays. Fixez chaque antenne-film de manière à ce qu'elle ne déborde pas sur la ligne céramique. La fixation de l'antenne sur la ligne céramique lui fera perdre de sa force adhésive.

1. A l'aide du nettoyeur (Accessoire 10), essuyez la saleté de la surface d'installation de l'antenne.
2. Fixez chaque antenne-film.

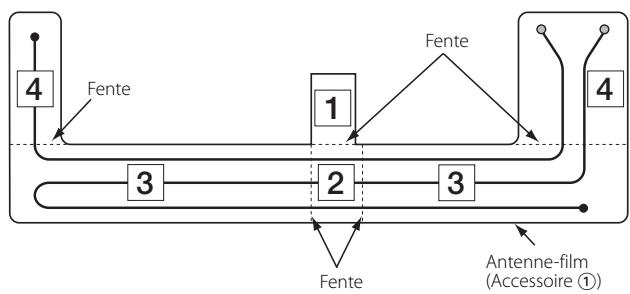

Retirez le papier de protection (feuille mi-transparente) [1], puis fixez l'antenne-film au pare-brise.

• Une fois le papier de protection retiré, les parties restantes de l'antenne ne peuvent plus être fixées. Confirmez à nouveau l'emplacement d'installation.

2) Retirez le papier de protection en commençant par la fente, et fixez l'antenne-film sur le pare-brise. 3) Retirez le papier de protection 3 et le papier de protection 4 et fixez l'antenne-film au pare-brise de la même manière qu'indiqué précédemment.

• On peut commencer par fixer le côté gauche ou droit de l'antenne-film, au besoin.
• En insérant le papier de protection [1] sous le coin de l'antenne-film comme indiqué à droite, vous pouvez retirer facilement d'autres feuilles de papier de protection.

1. Frottez avec une spatule la feuille transparente pour fixer fermement l'élément d'antenne au pare-brise. Si vous n'avez pas de spatule, utilisez une petite carte enveloppée dans un tissu.

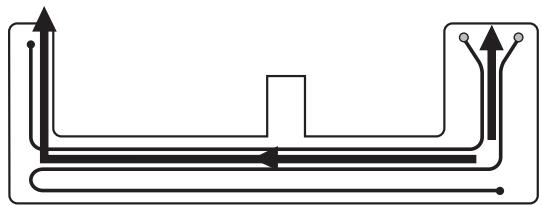

Sens et emplacements du frottement

1. Décollez lentement la feuille transparente le long de la ligne de l'élément.

Sens de retrait du papier de protection

Sens de retrait du papier de protection

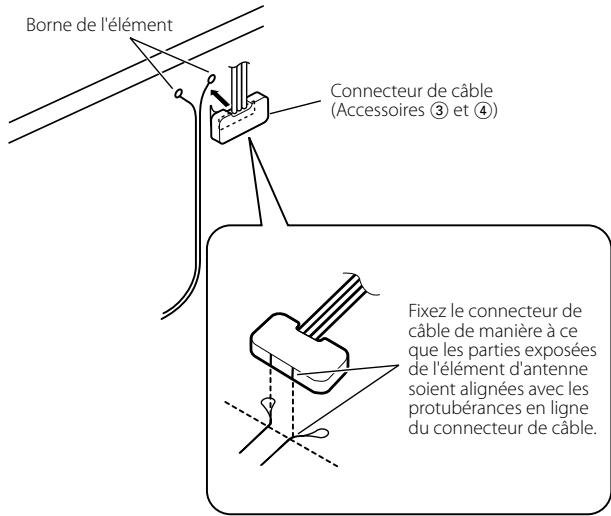

1. Assurez-vous que l'objet d'antenne a été fixé fermement, puis fixez le connecteur de cable à la borne de l'objet.

1. Acheminez le câble et fixez-le avec les colliers pour câble fournis (Accessoire ⑤).

Section de tuner TV

Système de couleur

PAL/SECAM

Système de sélection de chaîne

Système de synthétiseur de fréquence PLL

Système de télévision

PAL-B/G, PAL-I, SECAM-D/K, SECAM-B/G

Convergence de chaîne VHF

Système de démodulation

Système multiplex partagé

Entrée d'antenne

Diversité 4-can. (mini-prise 3,5Ø)

Généralités

Tension de fonctionnement

: 14,4V CC (11 V - 16 V)

Consommation électrique

:465mA

Dimensions (LxHxP)

: 188× 30× 144mm

Plage de températures de fonctionnement

-10 °C - +60 °C

Plage de températures de stockage

-30 ℃ - +85 ℃

Poids

:680g

Antenne TV

Impédance de sortie

: 75 Ω / mini-prise 3,5 θ

Tension de fonctionnement

:8VCC

Consommation électrique

:85mA

Longueur du câble

:4,0m,5,5m

Taille de l'élément d'antenne-film (LxH)

: 345× 94mm

Poids

:375g

Information sur l'élimination des anciens équipements électriques et électroniques (applicable dans les pays de l'union européenne qui ont adopté des systèmes de collecte sélective)

Les produits sur lesquels le pictogramme (poubelle barrée) est apposé ne peuvent pas être éliminés comme ordures ménagères.

Les anciens équipements électriques et électroniques doivent être recyclés sur des sites capables de traiter ces produits et leurs déchets. Contactez vos autorités locales pour connaître le site de recyclage le plus proche. Un recyclage approprié et l'élimination des déchets aident à conserver les ressources et à nous préserver de leurs effets nocifs sur notre santé et sur l'environnement.

② 7

(3) (4,0m) 1

8 (M4x8mm).4

4 (5,5m) 1

9 (ø4x16mm) 4

(5) 6

10 1

: 345× 94mm

Peso

:375g

: Miniclavette 75 Ω/3,5 Φ

Voltage de fonctionnement

:8VCC

Consumo

:85mA

Longueur du câble

:4,0m,5,5m

: 345× 94mm

Peso

:375g

(PAL-B/G) : 2 - 12 canaux / A - H2 canaux

(PAL-I) : A - J ch

(SECAM-D/K) : 1 - 12 canaux

(SECAM-B/G) : 2 - 12 canaux

UHF: 21-69 canais

Système de démodulation

Système de portadora dupla

Entrée de antenne

Diversité 4-canals (mini ficha 3,50)

Tension deopération

14,4VCC(11V-16V)

:465mA

: Mini ficha de 75 Ω / 3,5 Φ

Tension de fonctionnement

:8VCC

:85mA

:4,0m,5,5m

: 345× 94mm

Peso

:375g
