MANUALE UTENTE KTC-V300E KENWOOD
II Sintonizzatore TV Kenwood per auto, modello
KTC-V300E
risponde alle prescrizioni dell'art. 2 comma 1 del D.M. 28 agosto
1995, n. 548.
Fatto ad Uithoorn il 21 dicembre 2005
Kenwood Electronics Europe B.V.
Amsterdamseweg 37
1422 AC Uithoorn
The Netherlands
Accessories

1

6

②
7


(3)
(4.0m) 1

8
(M4x8mm) .4

4
(5.5m) 1

9
(ø4x16mm) .4

(5)
6

10
Installazione dell'unità sintonizzatore TV

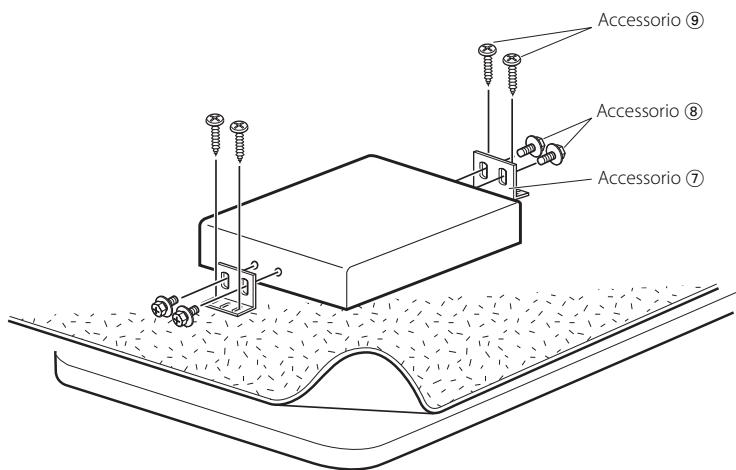

■ Fissaggio al pannello audio
Usage: Use the viti (accessori ⑧ e ⑨ ) per fissare l'unità sintonizzatore TV su un pannello audio o altre.

■ Prima di installment l'antenna
AVVERTENZA
- Il montaggio e il cablaggio di quello prodotto richiedono conoscenze specifiche ed esperienza. Per motivi di sicurezza, affidate il montaggio e il cablaggio a dei professionisti.
ATTENZIONE
Le antennes per l'interno del veicolo hanno una sensibilità di ricezione minore rispetto ad antennene con montaggio esterno. Se il segnale dell'area in cui vi trovate è debole, l'imagine più non apparire oppure più risultare disturbata.
- Le antennae a pellicola sono designate in maniera particolare per l'utilizzo in veicoli.
Non fissate le antennae a pellicola:
- in una posizione che limiti la visibilità del conducente
- in una posizione che impedisce il correto funzionamento di dispositivi di sicurezza, quale ad esempio un airbag
- su una superficie in vetro,在哪?
-
la portello postiore, che viene mosso frequentemente.
-
La sensibilità di ricezione si riduce:
-
in un luogo in cui sia fissata una pellicola per vetro riflettore di calore oppure per vetri del tipo a spechio
- in un luogo in cui sia già presente l'antenna a pellicola della radio fornita dal fabbricante
- su un finestro sul quale siagia presente un cavo di riscaldamento
- sul lato del veicolo (portello, quarto di finestrino anterio ecc.)
sul finestrino posteriori -
su un vetro (vetro rilettore di calore, vetro isolante del calore ecc) che blocchi le onde radio
-
Usando un detergente (accessorio 10), rimuovete olio e sporcizia alla superficie del vetro sul quale devono essere fissate le antennae a pellicola.
- Se la temperatura ambiente è Bassa, riscaldate il vetro prima di iniziare il lavoro.
- Prima di iniziare il lavoro, controllate bene le posizioni di INSTALLazione delle antenne a pellicola (accessori ① e ②) e dei cavi (accessori ③ e ④). Una volta staccati, le antenne a pellicola e il nastro adesivo doppio hanno proprietà adesive ridotte.
Non piegate o danneggiate le antenna a pellicola. - Il rumore generato dal condizionatore d'aria o dal monitor possono causare una cattiva ricezione TV.
- A seconda del modello di veicolo, cui non èsso possibile installare le antennae a pellicola.
- La sensibilità di ricezione può variarere con il funzionamento dei tergicristalli del parabrezza a seconda del modello di veicolo.
- La sensibilità di ricezione può variarare a seconda della relazione tra la direzione di guida del veicolo (orientamento delle antenne) e l'ubicazione della stazione di trasmissione.

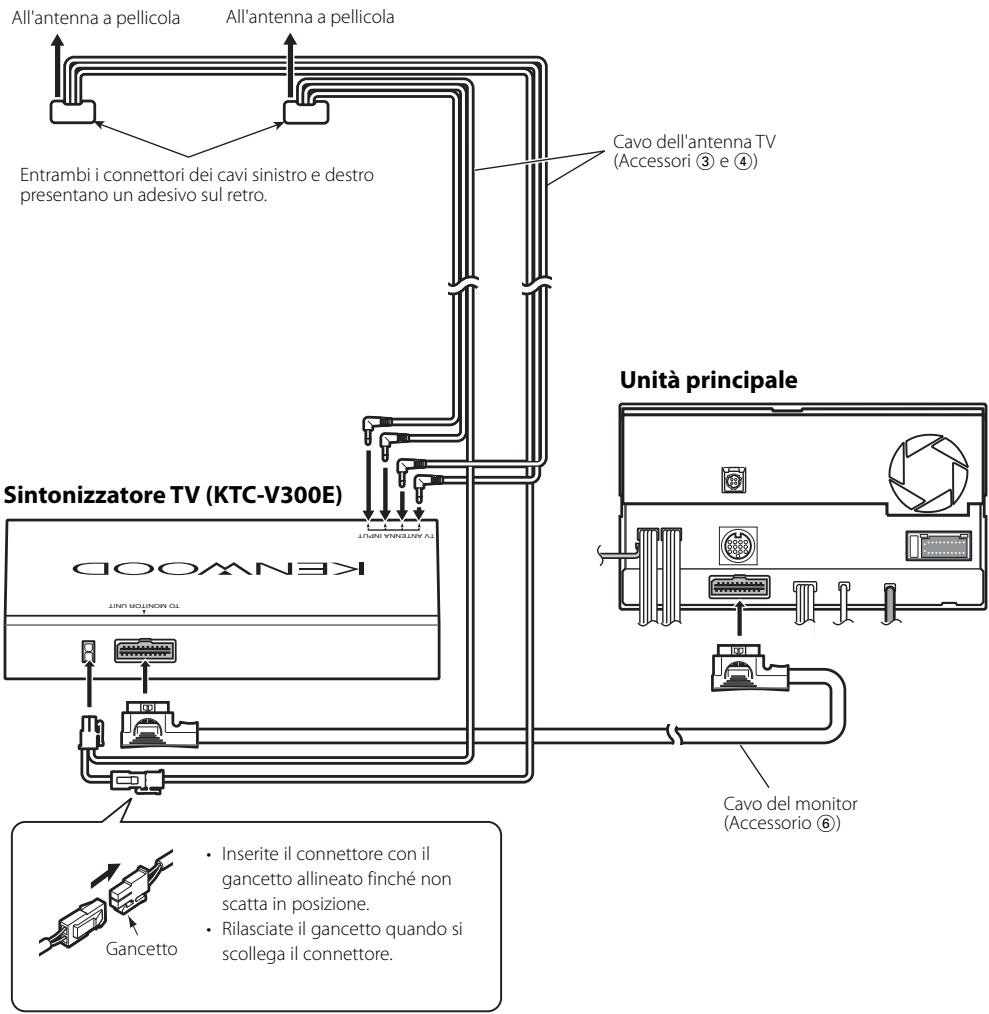

■ Collegamento del sistema

- Per evitare cortocircuiti, estraete la chiavetta dall'interruttore dell'accensione e scollegate il terminale negativo della batteria.
- Alimentate l'apparecchio esclusivamente con una tensione nominale di 12 V CC, con polo negativo a massa.
- Dopo ave installato l'unità, controllate che le luci dei freni, gli indicatori, il tergicristallo ecc. dell'automobile funzionino correttamente.
- Eliminate con cura eventuali trace di olio e sporcizia alla superficie di installment. Evitate l'installazione su superfici irregulari.

Esempio di cablaggio
Selezione uno dei seguenti sistemi di cablaggio a seconda delle condizioni.
I cavi antenna TV (accessorio ③ e accessorio ④) sono di diversa lunghezza. Utilizzateli in modo corretto per adattarli al cablaggio del veicolo sul quale state lavorando.

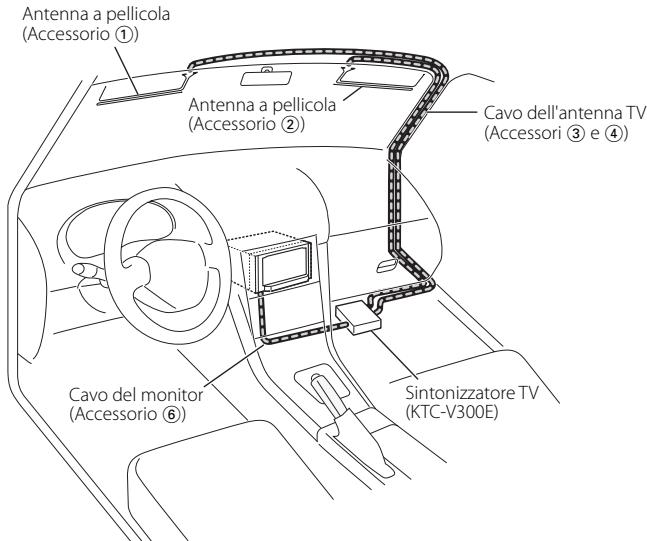

Esemblio A
Questo esempio illustra un caso in cui i cavi passano sul lato del sedile del passeggero. Per i veicoli con guid a destra, fate passare i cavi sul lato del sedile del passeggero a sinistra.

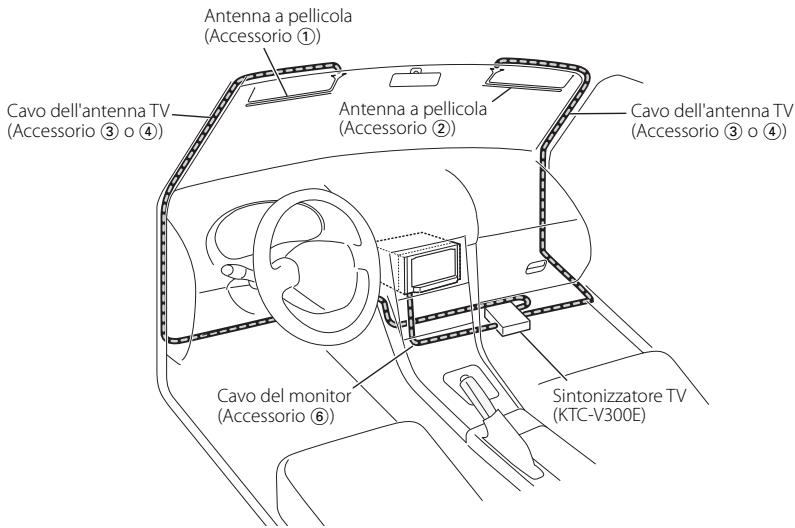

Esempio B
Questo esempio illustra un caso in cui il passaggio dei cavi vicino allo specchetto retrovisore risulta dificile.

Procedura di installmente

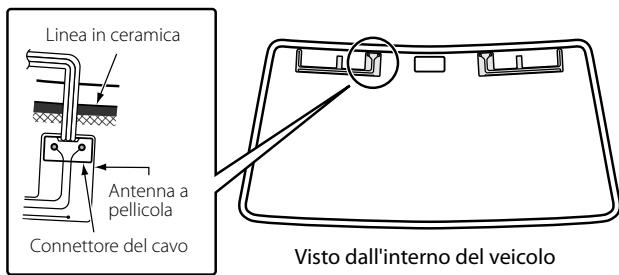

1. Confermate la posizione di installmente.

- Fissate le antennae a pellicola e i connettori dei cavi sul parabrezza anteriore nel rispetto delle leggi e delle normative del Paese di apparpenenza.
- Fissate agli antenna a pellicola in modo tale che non si sovrappongano alla linea in ceramica. Se l'antenna viene fissata sulla linea in ceramica, la forza adesiva risulterà ridotta.

2. Pulite la superficie di installatione dell'antenna con un detergente (accessorio 10).

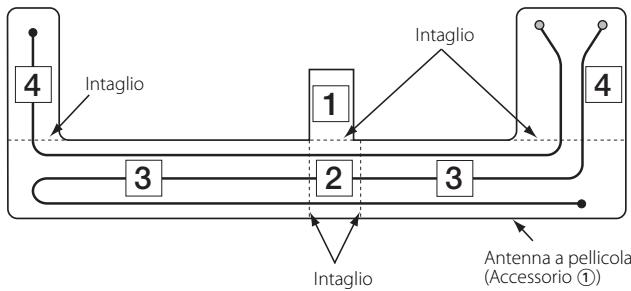

3. Fissate ogni singola antenna a pellicola.
1) Rimuovete il nastro antiadesivo (pellicola semi trasparente) [1] a partire dall'intaglio, quando fissate l'antenna a pellicola sul parabrezza.

- Una volta staccate, le rimanenti parti di antenna non sono essere fissate di nuovo. Confermate nuovamente la posizione di installmente.
2) Rimuovete il nastro antiadesivo [2] a partire dall'intaglio e fissate l'antenna a pellicola sul parabrezza.
3) Rimuovete il nastro antiadesivo 3 e 4 e fissate l'antenna a pellicola sul parabrezza come indicate sopra.


- É possible iniziare fissando uno qualsi di due lati (destro o sinistro) dell'antenna a pellicola.
L'insertimento del nastro antiadesivo 1怎么回事 l'angolo dell'antenna a pellicola, come illustrato a destra, vi consente di rimuovere altri nastri antiadesivi confacility.

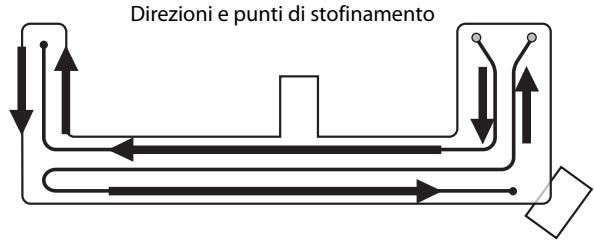

- Strofinate una spatola in gomma contro la pellicola trasparente per faraderire bene l'elemento dell'antenna sul parabrezza. Se non avete a disposizione una spatola in gomma,utilizzate un piccolo cartone avvolto in un panno.

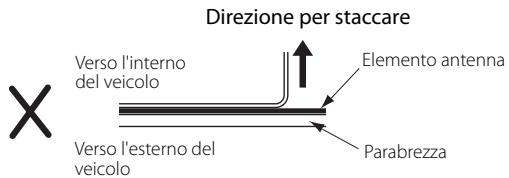

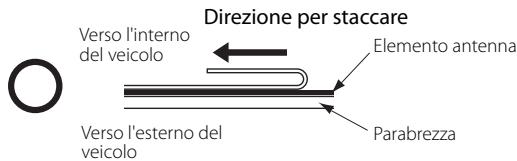

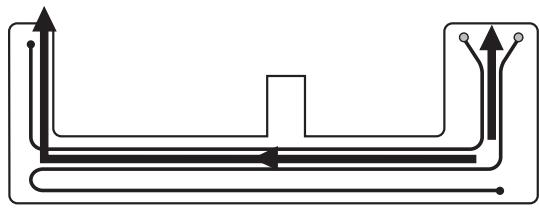

- Rimuovete lentamente la pellicola trasparente lungo la linea dell'elemento.

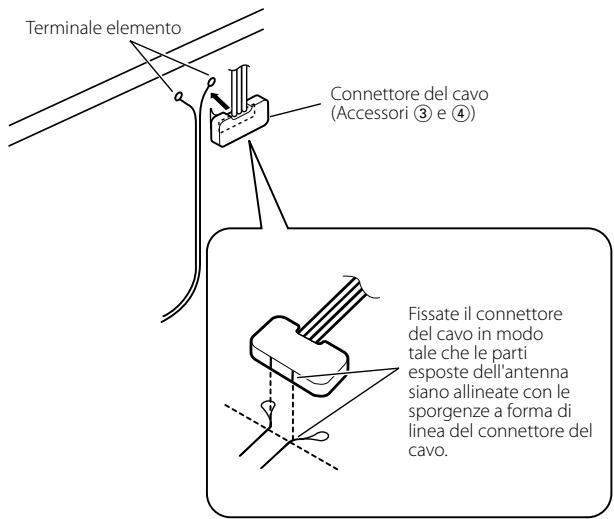

- Assicuratevi che l'elemento dell'antenna abbiaaderito bene, quando fissate il connettore del cavo al terminale dell'elemento.
- Fate passare il cavo e fissatelo con i morsetti del cavo in dotazione (accessorio ⑤).

Specifiche soggette a cambiamenti alla preavviso.
Sezione del sintonizzatore TV
Sistema colori
: PAL/SECAM
Sistema di selezione del canale
Sistema del sintetizzatore di frequenza PLL
Sistema televisione
PAL-B/G, PAL-I, SECAM-D/K, SECAM-B/G
Convergenza canali VHF
Sistema di demodulazione
: Sistema split carrier
Ingresso antenna
: Diversità 4 can. (miniplug 3,5 Ø)
Generale
Voltaggio operativo
:14,4VCC(11V-16V)
Consumo di corrente
:465mA
Dimensioni (LxAxP)
: 188× 30× 144mm
Campo di temperatura operativa
: -10°C - +60°C
Campo di temperatura di immagazzinaggio
: -30°C +85°C
Peso
:680g
Antenna TV
Impedenza uscita
: Minijack 75 Ω/ 3.5 Φ
Voltaggio operativo
:8VCC
Consumo di corrente
:85mA
Lunghezza del cavo
:4,0m,5,5m
Dimensioni dell'elemento antenna a pellicola (LxA)
Informazioni sullo smaltimento delle vecchie apparecchiature elettriche ed elettroniche (valido per i paesi europei che hanno adottato sistemi di raccolta separata)

I prodotti recanti il symbolo di un contentitore di spazzatura su ruote barrato non possono essere smaltiti insieme ai normali rifiuti di casa.
I vecchi prodotti elettrici ed elettronici devono essere riciclati presso una apposita struttura in grado di trattare questi prodotti e di smaltirne i loro componenti. Per conoscere dove e come recapitare tali prodotti nel luogo a voi più vicino, contattare l'appiso ufficio comunale. Un appropriato riciclo e smaltimento aiuita a conservare la natura e a prevenire effetti nocivi alla salute e all'ambiente.

LA DICHIARAZIONE DI CONFORMITA"CE"
DI QUESTO PRODOTTO E' DEPOSITATA
PRESSO:
Kenwood ELECTRONICS EUROPE B.V.
AMSTERDAMSEWEG 37
1422 AC UITHOORN
THE NETHERLANDS
