Installation der Fernseh-Tuner-Einheit

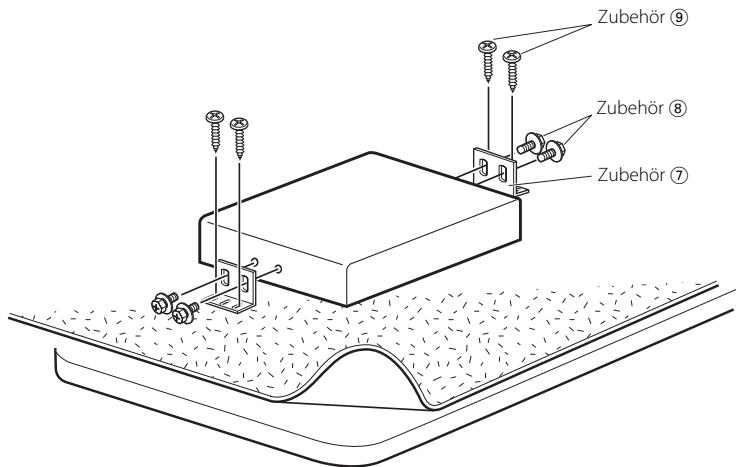

■ Sicherung an einem Audioboard

Verwenden Sie die Schrauben (Zubehör ⑧ und ⑨), um den Fernseh-Tuner an einem Audioboard o. Ä. anzubringen.

Vor der Installation der Antenne

▲WARNUNG

Die Montage sowie die Verkabelung these Gerätes macht besondere Fähigkeiten und Erfahrung erforderlich. Überlassen Sie die Arbeiten zur Montage und Verkabelung ausgewiesenem Fachpersonal.

▲ ACHTUNG

• Fahrzeug-Innenantennen weisen eine niedrigere Empfangsempfindlichkeit auf als Antennen, die für eine Außenmontage bestimmt sind. Falls das Signal in Ihr Bereich schwach ist, wird das Bild u. U. nicht angezeigt oder weist Störungen auf.
  Die Filmantennen wurden speziell für die Verwendung in einem Fahrzeug konzipiert.

• Bringen Sie die Filmantennen auf keinen Fall an einer der folgenden Stellen an:

• an einem Ort, an dem sie die Sicht des Fahrens befindern wurde;

• an einem Ort, an dem die Sicherheitsausstutz Fahrzeuges wie beispelsweise ein Airbag in ihrer normalen Betrieb befindet werden wurde;

• an einer Glasoberfläche wie beispiesweise an de hinteren Scheiben, die halten hoch- und hinuntergelassen werden.

• An den folgenden Orten ist die Empfangsempfindlichkeit reduziert:

-an einem Ort, an dem hitzereffektierendes Glas oder Spiegelglas vorhanden ist;
- an einem Ort, an dem bereits eine Filmantenne des werkseitig eingebauten Radios vorhänden ist;
- an einem Fenster, in das bereits ein Heizdraht integriert ist;
- an der Außeneite de Fahrzeugs (Tür, Vorderfenster o. Ä.)
-an der Heckscheibe;
- auf Glas, das Funkwellen blockiert (hitzereflektierendes Glas, wärmeisolierendes Glas o. Ä.).

• Entfernen Sie unter Verwendung des Reinigers (Zubehör 10) Öl und Verschmutzungen von der Glasoberfläche, an der die Filmantennen angebracht werden sollen.
• Falls die Umgebungstemperatur niedrig ist, erwärmen Sie das Glas, bevor Sie mit der Arbeit beginnen.
• Stellen Sie vor der Arbeit sicher, dass die jeweiligen Stellen für die Installation der Filmantennen (Zubehör ① und ②) und der Kabel (Zubehör ③ und ④) geeignet sind.

Wenn die Filmantennen nach dem Anbringen wieder abgelost werden, verliert das Doppelklebeband seine Haftung.

• Falten Sie die Filmantennen nicht zusammen und beschädigen Sie sie nicht.
• Durch die Klimaanlage oder den Monitor erzeugte Störungen können eine Beeinträchtigung des Fernsehemempfangs zur Folge haben.

Die Filmantennen lessen sich je nach Fahrzeugmodell u. U. nicht installmenten.
Die Empfangsempfindlichkeit variiert je nach Fahrzeugmodell bei Betätigung der Scheibenwischer an der Windschutzscheibe.
Die Empfangsempfindlichkeit variiert je nach Verhältnis zwischen der Fahrzeug-Fahrrichtung (Ausrichtung der Antennen) und dem Ort des sendenden Radiosenders.

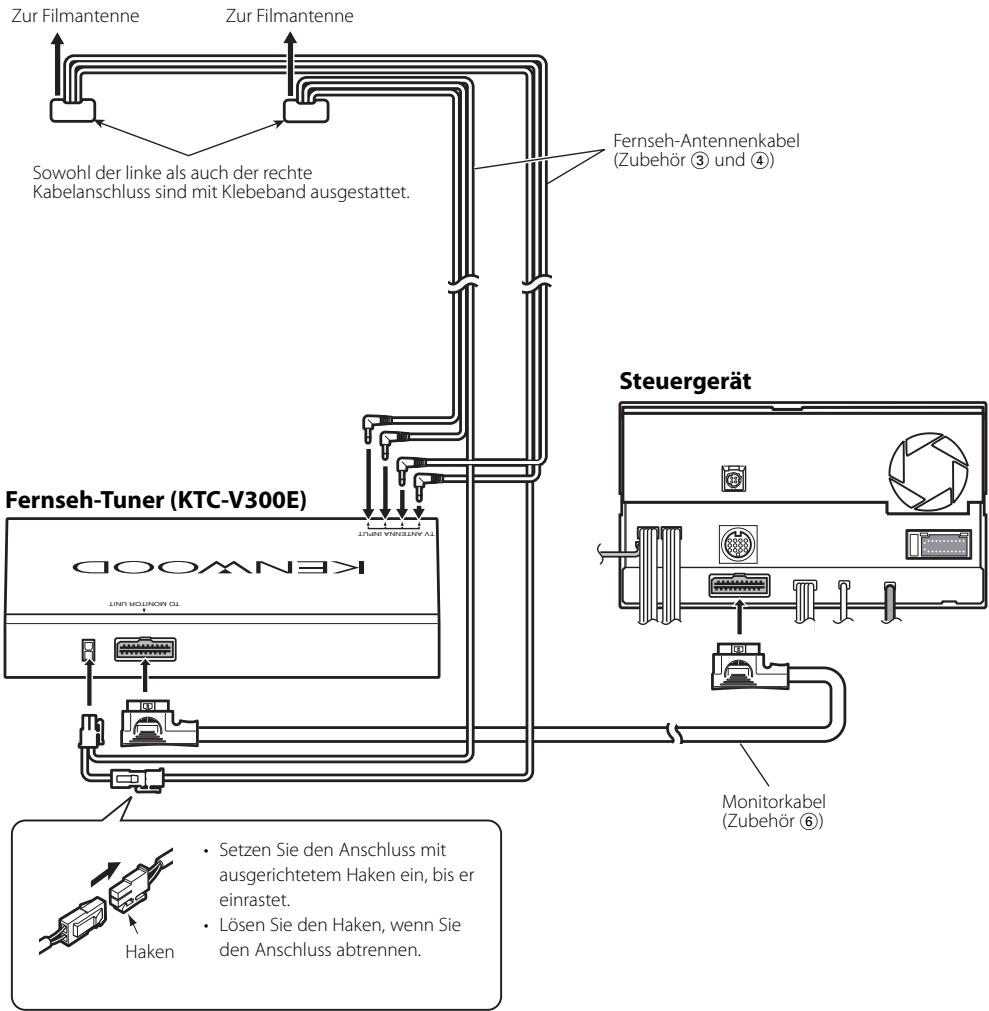

System-Anschluss

• Ziehen Sie den Zündschlüssel ab und trennen Sie den Minuspol von der Batterie ab, um Kurzschlüsse zu vermeiden.
• Betreiben Sie das Gerät ausschließlich mit 12-Volt-Gleichstrom und negativer Masseverbindung.
• Überprüfen Sie nach der Installation des Gerätes, ob die Bremslichter, Blinker, Scheibenwischer usw. des Fahrzeuges ordnungsgemäß Funktionieren.
• Wischen Sie eventuell vorhandenes Öl oder andere Verunreinigungen sorgfältig von der Installationsoberfläche ab. Vermeiden Sieitte eine Installation aufunebenen Oberflächen.

Verkabelungsbeispiel

Wahlen Sie je nach Situation eine der folgenden Verkabelungsrouten aus.

Die Fernseh-Antennenkabel (Zubehör ③ und Zubehör ④) unterscheiden sich hinsichtlich ihrer Länge.

Verwenden Sie sie entsprechend der Verkabelung des Fahrzeuges, an dem Sie arbeiten.

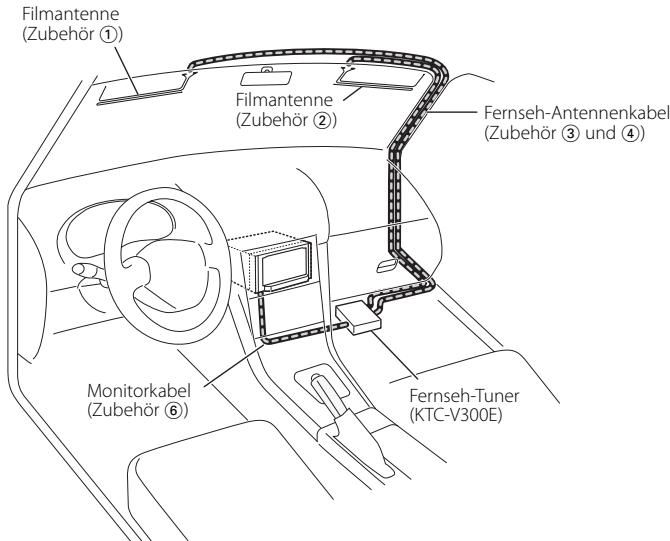

Beispiel A

In thisem Beispiel sind die Kabel auf der Seite des Beifahrersitzes verlegt. Bei Fahrzeugen mit Rechtslenkung müssen die Kabel auf der linken Beifahrersitz-Sections verlegt werden.

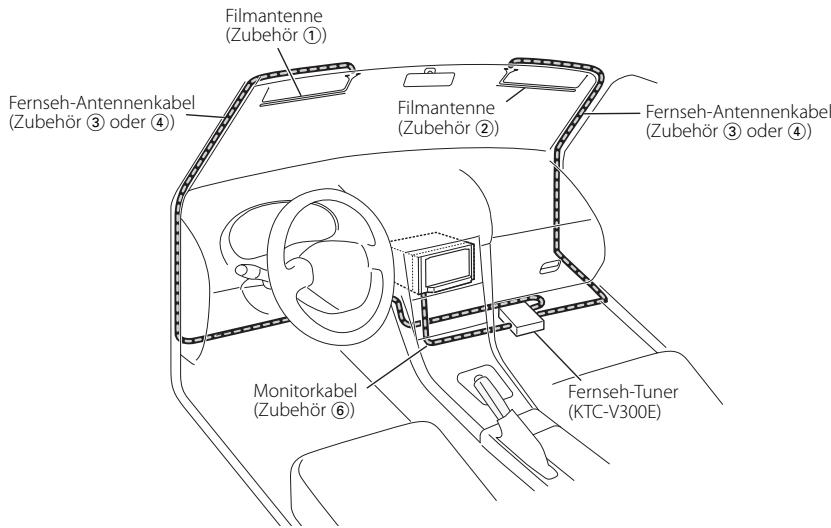

Beispiel B

In thisem Beispiel ist ein Verlegen der Kabel hinter dem Rückspiegelrecht schwierig.

Installationsverfahren

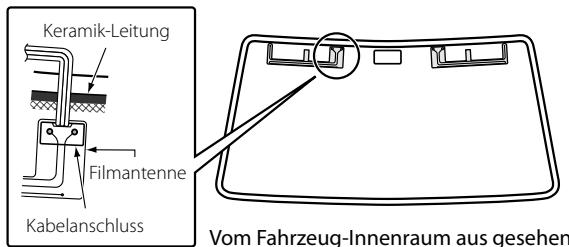

1. Überprüfen Sie den Installationsort.

• Bringen Sie die Filmantennen und die Kabelanschlüsse entspruchend den in Ihrem Land geltenden Gesetzen und Bestimmungen an der Windschutzscheiben.
• Bringen Sie die einzelnen Filmantennen so an, dass sie nicht über die Keramik-Leitung geklebt werden. Durch ein Anbringen der Antenne auf der Keramik-Leitung verliert die Antenne an Haftung.

1. Entfernen Sie unter Verwendung des Reinigers (Zubehör 10) evtl. vorhandene Verschmutzungen von der Antennen-Installationsoberfläche.

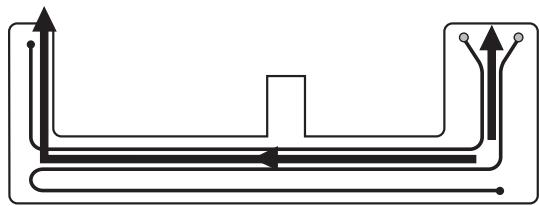

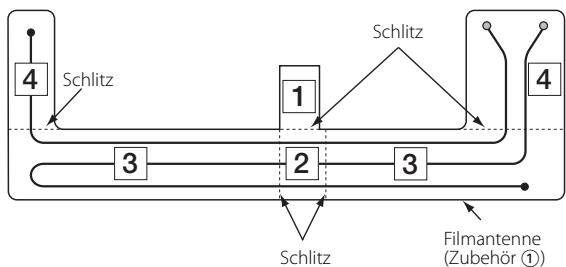

3. Bringen Sie nun die einzelnen Filmantennen an.

1) Losen Sie die Schutzfolie (halbtransparenter Bogen) 1 beginnend am Schlitz und bringen Sie die Filmantenne an der Windschutzsche an.

• Wenn die Antenne bereits angebracht wurde, haftet sie nach einem erneuten Ablösen nicht mehr ordnungsgemäß. Überprüfen Sie den Installationsort aus thisem Grund auf das Gründlichste.
  2) Losen Sie die Schutzfolie 2 beginnend bei einem der Schlitze und bringen Sie die Filmantenne an der Windschutzsche be an.
  3) Losen Sie die Schutzfolie 3 und die Schutzfolie 4 und bringen Sie die Filmantenne auf thiselbe Art und Weise wie oben aufgefuhrt an der Windschutzsche be an.

• Es kann entweder die linke oder die rechte Seite der Filmantenne zuerst angebracht werden.
• Legen Sie die Schutzfolie 1 wie rechts dargestellt unter die Filmantenne, um die übrigen Schutzfolien-Bögen auf einfache Art und Weise abzulösen.

1. Reiben Sie mit einer Gummi-Spachtel am Transparentbogen, um das Antennenelement fest an der Windschutzscheibe anzubRING. Falls Sie keine Gummi-Spachtel zur Hand haben, verwenden Sieitte eine kleines mit Stoff umwickeltes Brett.

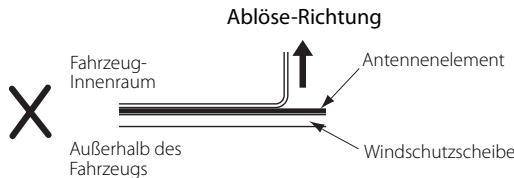

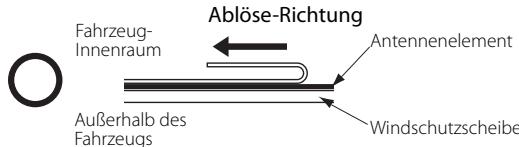

2. Losen Sie langsam den Transparentbogen an der Elementleitung entlang ab.

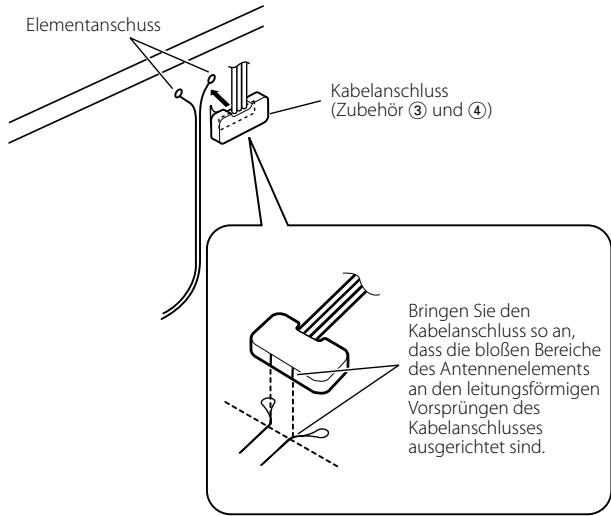

1. Stellen Sie sicher, dass das Antennenelement fest angebracht ist, und bringen Sie anschließend den Kabelanschluss am Elementanschluss an.
2. Verlegen Sie das Kabel und sichern Sie es mit den im Lieferumfang enthaltenen Kabelhaltern (Zubehör ⑤).

Die technischen Daten können ohne Vorankündigung geändert werden.

Fernseh-Tuner-Bereich

Farbsystem

PAL/SECAM

Kanal-Auswahlsystem

PLL-Frequency-Synthesizer-System

Fernsehsystem

PAL-B/G, PAL-I, SECAM-D/K, SECAM-B/G

Kanalkonvergierung

VHF

(PAL-B/G): 2 - 12 Kanal/ A - H2 Kanal

: Split-Carrier-System

Antenneneingang

: 4-Kanal-Diversität (3,5 Ø-Ministecker)

Allgemeines

Betriebsspannung

: 14,4 V Gleichstrom (11 V - 16 V)

Stromverbrauch

:465mA

Abmessungen (B× H× T)

: 188× 30× 144mm

Betriebstemperatur-Bereich

: -10°C - +60°C

Lagertemperatur-Bereich

: -30°C - +85°C

Gewicht

:680g

Fernsehantenne

Ausgangsimpedanz

:75Ω/3,5Ø-Minibuchse

Betriebsspannung

:8VGleichstrom

Stromverbrauch

:85mA

Kabellange

4,0m,5,5m

Filmantennen-ElementgroBe (B× H)

: 345 × 94 mm

Gewicht

:375g

Entsorgung von bebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für solche Geräte)

Das Symbol (durchgestrichene Mülltonne) auf dem Produkt oder seiner Verpackung weist daraufhin, dass these Produkte nicht als normaler Haushaltsabfall behandelt werden darf, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zur korrekten Entsorgung these Produkte schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Unsachgemäß oder falsche Entsorgung gefährden Umwelt und Gesundheit. Weitere Informationen über das Recycling these Produkte erhalten Sie von ihrer Gemeinde oder den communalen Entsorgungsbetrieben.

Hinweis zur Entsorgung der Batterien :

Verbrauchte Batterien dürfen nach der Batterieverordnung nicht mehr mit dem Hausmull entsorgt werden. Kenwood beteiligt sich daher am Gemeinsamen Rücknahmesystem Batterien" (GRS Batterien). Werfen Sie verbrauchte Batterien unentgeltlich in die beim Handel aufgestelltten Sammelbehälter. Auch bei ihrem Fachhandler finden Sie einen Sammelbehälter für verbrauchte Batterien. Auch Batterien, die in Geräten fest eingebaut sind, unterliegen diesen gesetzlichen Vorschriften.
