KTC-V300E - Tv-ontvanger KENWOOD - Gratis gebruiksaanwijzing en handleiding

Producttype	TV-ontvanger voor voertuig
Merk	KENWOOD
Model	KTC-V300E
Afmetingen tuner (L x H x D)	188 x 30 x 144 mm
Gewicht tuner	680 g
Afmetingen filmantennes (L x H)	345 x 94 mm
Totaalgewicht met antennes	375 g (alleen antennes)
Bedrijfsspanning (tuner)	14,4 V DC (11 - 16 V)
Stroomverbruik (tuner)	465 mA
Bedrijfsspanning (antennes)	8 V DC
Stroomverbruik (antennes)	85 mA
Ondersteunde tv-systemen	PAL B/G, PAL I, SECAM D/K, SECAM B/G
Frequentiebereiken	VHF (kanalen 2-12 volgens norm), UHF 21-69
Antenne-ingang	4-kanaals diversiteit (3,5 mm mini-jack)
Uitgangsimpedantie antenne	75 Ω
Bedrijfstemperatuur	-10 °C tot +60 °C
Opslagtemperatuur	-30 °C tot +85 °C
Inbegrepen accessoires	Filmantennes, kabels (4,0 m en 5,5 m), kabelbinders, reiniger, schroeven
Installatie	Bevestiging van antennes op voorruit, bedrading door professional aanbevolen
Onderhoud	Reinig het glasoppervlak met de meegeleverde reiniger vóór het plakken
Veiligheid	Accu loskoppelen vóór installatie; airbags niet blokkeren

Veelgestelde vragen - KTC-V300E KENWOOD

Hoe installeer ik de filmantennes van de KTC-V300E?

Reinig eerst het voorruitoppervlak met de meegeleverde reiniger (accessoire 10). Verwijder vervolgens het beschermpapier en bevestig elke filmantenne, beginnend bij de opening. Gebruik een spatel om goed aan te drukken. Zorg dat u de antennes niet buigt en ze niet op de keramische lijn bevestigt.

Wat is de bedrijfsspanning van de tv-tuner KTC-V300E?

De tuner werkt op een spanning van 14,4 V DC (toegestaan bereik 11 - 16 V). Het stroomverbruik is 465 mA.

Welke tv-systemen zijn compatibel met deze ontvanger?

De KTC-V300E ondersteunt de systemen PAL B/G, PAL I, SECAM D/K en SECAM B/G. Het dekt de VHF- en UHF-banden (kanalen 2-12 volgens norm en 21-69).

Kan ik de tv-ontvanger KENWOOD KTC-V300E zelf installeren?

De installatie vereist technische vaardigheden. Om veiligheidsredenen wordt aanbevolen een professional in te schakelen, vooral voor de bedrading en het bevestigen van de antennes. Koppel altijd de accu los voordat u begint.

Welke accessoires worden meegeleverd met de KTC-V300E?

De set bevat: twee filmantennes (accessoires ① en ②), twee kabels (③ van 4,0 m en ④ van 5,5 m), zes kabelbinders (⑤), een reiniger (⑩) en bevestigingsschroeven (⑧ en ⑨).

Hoe kan ik de tv-ontvangst met deze ontvanger verbeteren?

Zorg dat de filmantennes goed zijn geplakt en zonder luchtbellen. Vermijd zones met warmtefolie of reflecterend glas. De ontvangst kan worden beïnvloed door ruitenwissers of airconditioning. Richt het voertuig indien mogelijk naar de zender.

Wat zijn de afmetingen van de tuner KTC-V300E?

De tuner meet 188 mm breed, 30 mm hoog en 144 mm diep. Het gewicht is 680 g.

Waar mogen de filmantennes niet in de auto worden bevestigd?

Bevestig de antennes niet op zones die het zicht van de bestuurder belemmeren, op airbags, op verwarmde ruiten, noch op getinte of reflecterende ruiten. Vermijd ook oneffen of vuile oppervlakken.

Is de KTC-V300E compatibel met de originele radio?

De tv-ontvanger kan worden aangesloten op een bestaand audiosysteem via de audio-uitgang (3,5 mm mini-jack). Het is ontworpen om te worden geïntegreerd met een audiokaart of monitor. Controleer de compatibiliteit met uw apparatuur.

Hoe moet de KTC-V300E correct worden afgedankt aan het einde van de levensduur?

Gooi het apparaat niet bij het huishoudelijk afval. Breng het naar een inzamelpunt voor elektronisch afval (symbool van doorgekruiste vuilnisbak). Recycling helpt het milieu en de gezondheid te beschermen.

GEBRUIKSAANWIJZING KTC-V300E KENWOOD

Installatie van de tv-tuner

Bevestiging aan het audiobord

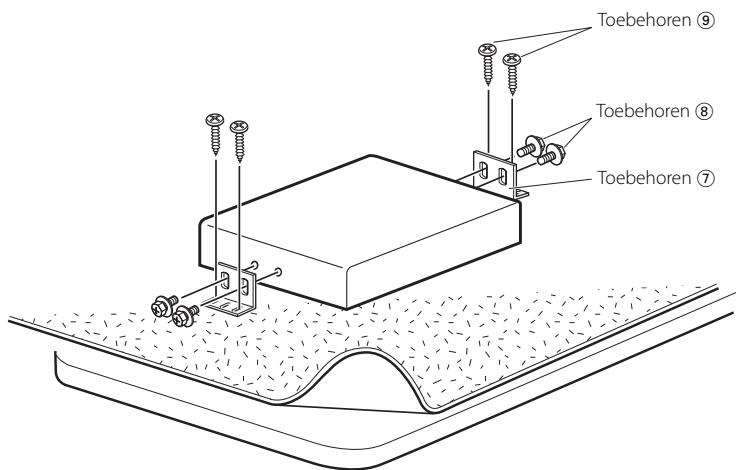

Gebruik schroeven (toebehoren ⑧ en ⑨) om de tv-tuner te bevestigen aan een audio- of ander bord.

Alvorens de antennete installmenten

WAARSCHUWING

• De bevestiging en bedrading van dit product vereist vakbekwaamheid en ervaring. Laat de bevestiging en bedrading over aan een vakman met het oog op uw verilgheid.

▲LET OP

• Antennes binnen in de auto hebben een lagere ontvangstgevoeligheid dan antennes die aan de buitenkant worden gemonteerd. Bij een zwakke signaalontvangst is het möglichk dat geen beeld worden weergegeven of dat beeldstoringen optreden.
• De filmantennes zijn special bedoeld voor gebruik in de auto.

• Bevestig de filmantennes Niet op de volgende plaatsen:

• Een plaatssaar het zich van de bestuurdere wordt belemmerd
  Eenplaats waar de normale werking van veiligheidsonderdelen, bv. een airbag, wordenverhinderd

• Op een ruitoppervlak dat veelvuldig beweegt, bv. de ruit van een vijfde deur.

• De ontvangstgevoeligheid is lager op de volgende plaatsen:

Een plaatswaar warmtereflechterende of spiegelende ruitfolie is bevestigd
- Een plaatssaal reeeds een filmantenna van de in de fabriek geinstalleerde radio is bevestigd
- Op een ruit met een verwarmingsdraad
- Op de+zijkant van het voertuig (portier, voorste zijruit, enz.)
-Op de achtermruit
- Op een ruit (warmtereflechterende ruit, warmte-isolerender ruit, enz.) die radiogolven blokkeert

• Gebruik de reiniger (toebehoren 10) om olie en vui te verwijderen van het ruitoppervlak waarop u de filmantennes gaat bevestigen.
• Bij een lage omgevingstemperatuur moet u de ruit opwarmen voordat u met de werkzaamheden begint.
• Voordat u begint, moet u zeker weten waar u de filmantennes (toebehoren ① en ②) en de kabels (toebehoren ③ en ④) gaat bevestigen.

Zodra het steunpapier is verwijderd, vermindert immers de kleefkracht van de filmantennes en de dubbelzijdige tape.

Zorg ervoor dat de filmantennes nicht worden gebogen of beschadigd.
- Door de airconditioning of de monitor veroorzaakte ruis kan een slechte tv-ontvangst tot gevolg hebben.
- Soms können de filmantennes nicht worden bevestigd, afhankelijk van het voertuigmodel.

• De ontvangstgevoeligheid kan variëren door de werkking van de ruitenwissers, afhankelijk van het voertuigmodel.
• De ontvangstgevoeligheid kan variieren afhankelijk van de verhouding:tussen de rijrichting van het voertuig (de richting waar de antennes wijzen) en de locatie van het uitzendstation.

Aansluiting van het systeme

• Om kortsluitingen te voorkomen,要去 u de sleutel uit het contactslot verwijderen en de minpool van de accu loskoppelen.
  Zorg dat het toestel op een negatieve 12-volt-gelijktroomvoeding is geaard.
• Controller na installment van het toestel of de remlichten, knipperlichten, ruitenwissers, enz. op de auto waar behoren werken.
• Veeg het installmentieklak grondig schoon en verwijder olie en ander vuil. Vermijd installmentie op oneffen oppervlakken.

Bedrangingsvoorbeeld

Leid de kabels zoals hieronder worden aangegeven, afhankelijk van de situatie.

Tv-antennekabels (toebehoren ③ en toebehoren ④) zijn verschillend van langte. Pas de langte aan de bedrading van het voertuig aan.

Voorbeeld A

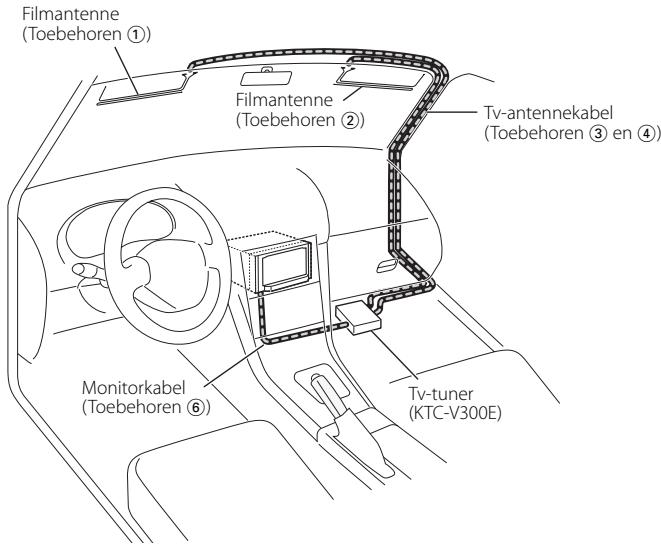

In dit voorbeeld lopen de kabels aan de zijde van de passagiersstoel. Bij voertuigen met rechts stuur要去 u de kabels aan de zijde van de linker passagiersstoel lately lopen.

Voorbeeld B

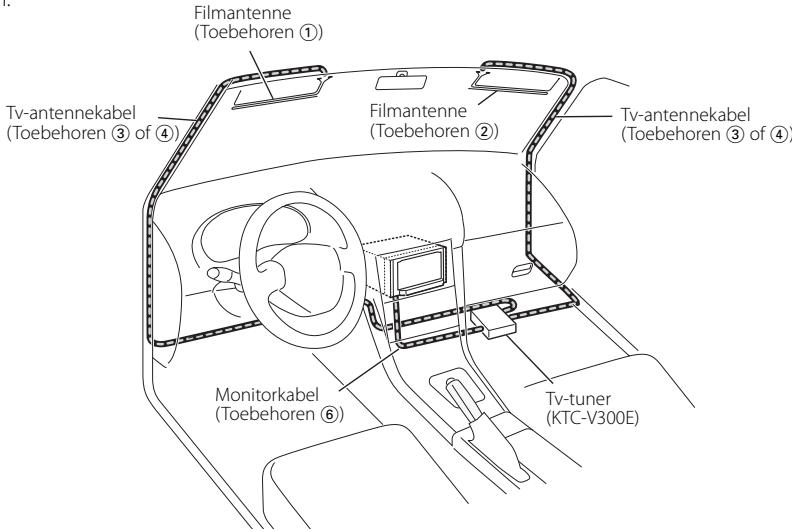

Dit voorbeeld toont een situatie waar bij het moeilijk is om de kabels langs dechteruitkijkspiegel te latent lopen.

Installatieprocedure

1. Bepaal de installmentieplaat.

• Bevestig de filmantennes en kabelconnectors op de voorruit overeenkomstig de wetten en voorschriften die gelden in uw land.
• Bevestig elke filmantenne zodiacag dat hij Niet over de keramische lijn loopt. Wanner u de antennpe op de keramische lijn bevestigt,vermindert de kleefkracht.

Zicht vanaf de binnenkant van het voertuig

1. Gebruik de reiniger (toebehoren 10) om vuil van het installationeoppervlak van de antennte te verwijderen.

3. Bevestig elke filmantenne.

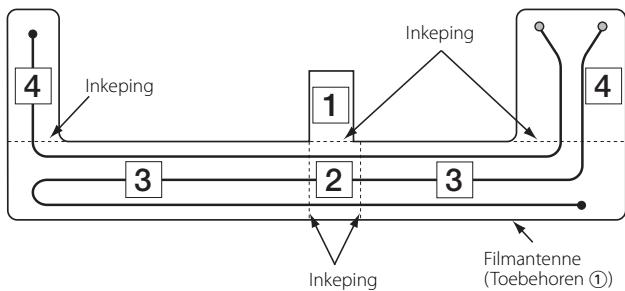

1) Trek het steunpapier (halfdoorschijnend vel) ① los vanaf de inkening en bevestig de antennes op de voorruit.

• Na het verwijderen van het steunpapier kuren de overige delen van de antennene Niet opnieuw worden bevestigd. Het is dus belangrijk dat uzeker bent van de installmentieplaats.
  2) Trek het steunpapier [2] los vanaf een van de inkepingen en bevestig de filmantenne op de voorruit.
  3) Trek het steunpapier [3] en het steunpapier [4] los en bevestig de filmantenne op de voorruit opdezelfde manier als hierboven.

U kunt kiezen of u eerst de linker-of eerst de rechterkant van de filmantenne bevestigt.
- Plaats het steunpapier [1] onder de hoek van de filmantenne, zoals rechts worden getoond, om de andere vellen van het steunpapier gemakkelijkker te kunnen lostrekken.

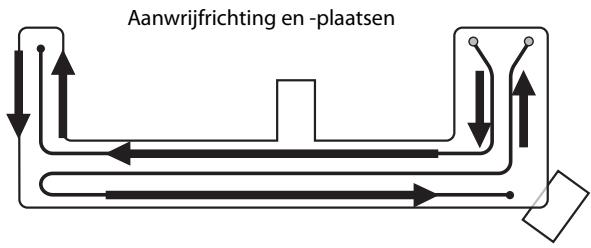

1. Wrijf met een rubberspatel over het doorschijnende vel om het antennene-element goed vast te drukken op de voorruit. Inplaats van een rubberspatel(Intu ook een met doek omwikkeld plaatje gebruiken.

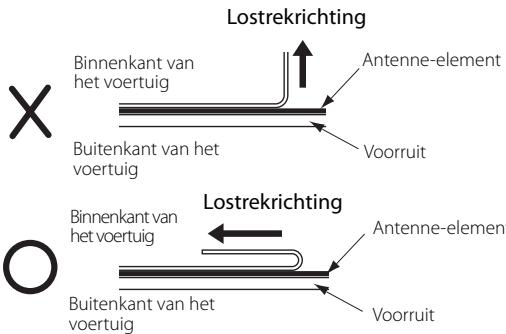

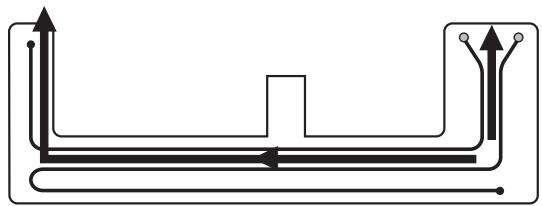

2. Trek het doorschijnende vel langzaam los langs de elementlijk.

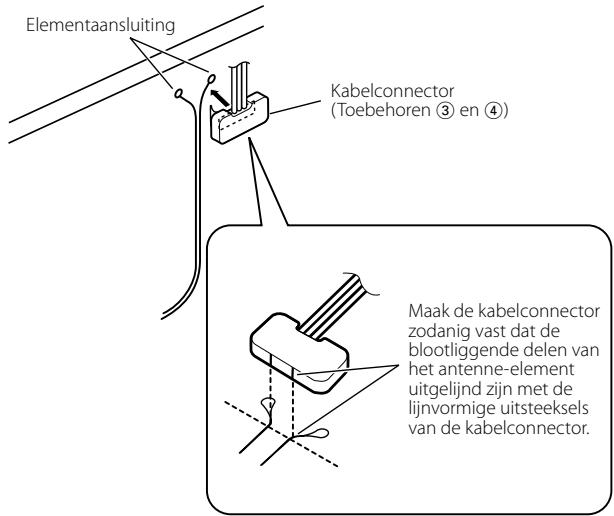

1. Controller of het antennenelement stevig is bevestigd en kaak de kabelconnector vast aan de elementaansluiting.
2. Leid de kabel en zet hem vast met de meegeleverde kabelklemmen (toebehoren ⑤).

Technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar.

Tv-tunergedeelte

Kleurensystem

: PAL/SECAM

Kanaalselectiesystem

PLL-frequentie-synthesiserstystem

Televisiesystem

PAL-B/G, PAL-I, SECAM-D/K, SECAM-B/G

Kanaalconvergentie VHF

(PAL-B/G) : 2 - 12 kan./ A - H2 kan.

(PAL-I) : A - J kan.

(SECAM-D/K): 1 - 12 kan.

(SECAM-B/G) : 2 - 12 kan.

UHF:21-69kan.

Demodulatiesystem

: Split-carriersystem

Antenne-ingang

: 4-kanaals diversiteit (3,5 Ø miniimplug)

Algemeen

Bedrijfsspanning

: 14,4 V gelijkstroom (11 V - 16 V)

Stroomverbruik

:465mA

Afmetingen (B×H×D)

: 188× 30× 144mm

Bedrijfstemperatuurbereik

: -10°C - +60°C

Opslagtemperatuurbereik

: -30°C + 85°C

Gewicht

:680g

Tv-antenna

Uitgangsimpedantie

: 75 Ω / 3,5 Φ mini-aansluiting

Bedrijffsspanning

: 8 V gelijkstroom

Stroomverbruik

:85mA

Kabelengte

:4,0m;5,5m

Afmetingen filmantenne-element (BxH)

: 345 × 94 mm

Gewicht

:375g

Informatie over het weggooien van elektrische en elektronische apparatuur (particulieren)

Dit symbool geeft aan dat gebruekte elektrische en elektronische producten nicht bij het normale huishoudelijk afval mogen. Lever deze producten in bij de aangewezen inzamelingspunten, waar ze%Xtaccepteerd en op de juiste manier worden verwerkt, teruggewonnen en hergebruikt. Voor inleveradressen zie www.nvmp.nl, www.ictmilieu.nl, www.stibat.nl. Wanner u dit product op de juiste manier als afval inlevert, spaar u waardevolle hulpbronnen en voorkomt u potentielle negatieve gevolgen voor de volksgezondheid en het milieu, die anders kuren ontstaan door een onjuiste verwerking van afval.

Batterij Niet
weggooien, maar
inleveren als KCA.

Accessorio

1

6

②
7

(3)
(4,0m) 1

8
(M4x8mm) .4

4
(5,5m) 1

9
(ø4x16mm) 4

(5)
6

10
1
