KTC-V300E - Receptor de TV KENWOOD - Manual de utilização gratuito

Tipo de produto	Receptor de TV para veículo
Marca	KENWOOD
Modelo	KTC-V300E
Dimensões do sintonizador (L x A x P)	188 x 30 x 144 mm
Peso do sintonizador	680 g
Dimensões das antenas-filme (L x A)	345 x 94 mm
Peso total com antenas	375 g (antenas sozinhas)
Tensão de operação (sintonizador)	14,4 V CC (11 - 16 V)
Consumo elétrico (sintonizador)	465 mA
Tensão de operação (antenas)	8 V CC
Consumo elétrico (antenas)	85 mA
Sistemas de TV suportados	PAL B/G, PAL I, SECAM D/K, SECAM B/G
Faixas de frequência	VHF (canais 2-12 conforme norma), UHF 21-69
Entrada de antena	Diversidade 4 canais (mini-conector 3,5 mm)
Impedância de saída da antena	75 Ω
Temperatura de operação	-10 °C a +60 °C
Temperatura de armazenamento	-30 °C a +85 °C
Acessórios incluídos	Antenas-filme, cabos (4,0 m e 5,5 m), braçadeiras, limpador, parafusos
Instalação	Fixação das antenas no para-brisa, cabeamento por profissional recomendado
Manutenção	Limpar a superfície vítrea com o limpador fornecido antes da colagem
Segurança	Desconectar a bateria antes da instalação; não obstruir os airbags

Perguntas frequentes - KTC-V300E KENWOOD

Como instalar as antenas-filme do KTC-V300E?

Limpe primeiro a superfície do para-brisa com o limpador fornecido (acessório 10). Em seguida, remova o papel de proteção e fixe cada antena-filme começando pela fenda. Use uma espátula para pressionar bem. Certifique-se de não dobrar as antenas e não fixá-las na linha cerâmica.

Qual é a tensão de operação do sintonizador de TV KTC-V300E?

O sintonizador funciona com uma tensão de 14,4 V CC (faixa admissível 11 - 16 V). O consumo elétrico é de 465 mA.

Quais sistemas de TV são compatíveis com este receptor?

O KTC-V300E suporta os sistemas PAL B/G, PAL I, SECAM D/K e SECAM B/G. Ele cobre as faixas VHF e UHF (canais 2-12 conforme norma e 21-69).

Posso instalar eu mesmo o receptor de TV KENWOOD KTC-V300E?

A instalação requer habilidades técnicas. Por razões de segurança, é recomendado chamar um profissional, especialmente para a fiação e fixação das antenas. Desconecte sempre a bateria antes de começar.

Quais são os acessórios fornecidos com o KTC-V300E?

O kit inclui: duas antenas-filme (acessórios ① e ②), dois cabos (③ de 4,0 m e ④ de 5,5 m), seis braçadeiras de cabo (⑤), um limpador (⑩) e parafusos de fixação (⑧ e ⑨).

Como melhorar a recepção de TV com este receptor?

Certifique-se de que as antenas-filme estão bem coladas e sem bolhas. Evite áreas com filme aquecido ou vidro refletor. A recepção pode ser afetada pelos limpadores de para-brisa ou ar condicionado. Oriente o veículo em direção ao transmissor se possível.

Quais são as dimensões do sintonizador KTC-V300E?

O sintonizador mede 188 mm de largura, 30 mm de altura e 144 mm de profundidade. Seu peso é de 680 g.

Onde não fixar as antenas-filme no carro?

Não fixe as antenas em áreas que atrapalhem a visão do motorista, nos airbags, nos vidros aquecidos, nem nos vidros escurecidos ou refletores. Evite também superfícies irregulares ou sujas.

O KTC-V300E é compatível com o rádio original?

O receptor de TV pode ser conectado a um sistema de áudio existente através da saída de áudio (minijack 3,5 mm). Ele foi projetado para ser integrado com uma placa de áudio ou monitor. Verifique a compatibilidade com seu equipamento.

Como descartar corretamente o KTC-V300E no fim da vida útil?

Não jogue o aparelho no lixo doméstico. Leve-o a um ponto de coleta de resíduos eletrônicos (símbolo lixeira riscada). A reciclagem ajuda a preservar o meio ambiente e a saúde.

MANUAL DE UTILIZADOR KTC-V300E KENWOOD

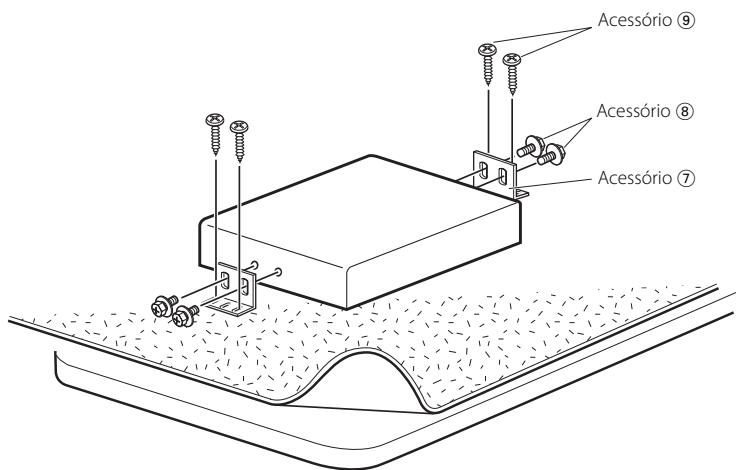

Fixação à placá audio

Use parafusos (Acessório ⑧ e ⑨) para fazer o Sintonizador de TV a umapla录音 ou outras.

■ Antes de instalar a antenna

ADVERTÉNCIA

• A instalação e ligação deste aparelho requirecerconhecimentos e experiência. Para sua seguranca,deixe o trabalho de montagem e ligação ser feito por professionais.

CUIDADO

• As antenas interiores tem uma recepçao inferior à das antenas de montagem exterior. A imagem poderá não aparecer ou poderá ser irregular se o sinal na sua area for fraco.
• As antenas de película foram concebidas especialmente para'utilisation dentro do carro.

• Não instale antenas de pegícula nos seguições locais:

• Um local em quebloqueiea visibiliadodoconductor

• Um local onde impeça ouITCHamento normal de dispositivos de segança tais como o airbag

• Na superficie de um vidro como por exemplo tal como o vidro traseiro que sera Removedo com frequência.

• A capacidade de recepçao diminui nos segunteis locais:

• Um local que tenha instalado um vidro de reflexão de calor ou uma película sobre o vidro do tipo espelho

• Um local onde ja estaja instalada apelícula de antenna original do carro
• No vidro onde ja exista um fio de aquecimento
• Na parte lateral do carro (porta, triángulo da fronte, etc.)
• Na janela traseira

• Num vidro (vidro reflector de calor, vidro isolante de calor, etc.) que bloqueie as ondas de rado

• Usando o produits de limpeza (Acessório 10), remove o oleo e sujidade da superficie do vidro a qual pretende afixar a antenna depelícula.

• Se a temperatura ambiente for baixa, aqueça o vidro antes de iniciar o trabalho.
• Antes de iniciar o trabajo, confirme bem os locais onde a antenna depellicula (Acessorio 1 e 2) e os cabos (Acessorio 3 e 4) sera instalados.

De}sque retire apellicula protectora,as antenas depelliculaeafita de dupla facecomeamaperder aderencia.

• Não dobre nem danifique as antenas de pegíçula.
• O ruido gerado pelo ar condicionado ou monitor pode interferir com a recepcao de TV.
• Poderá não ser posível instalar uma antenna deVELICULA dependendo do modelo da viatura.
• A capacidade de receção pode variar com o等功能amento do limpa brisas dependendo do modelo da viatura.
• A capacidade de receção pode variar dependendo da relação entre a direção de deslocação da viatura (a direção para onde aponta a antenna) e a localização da emissora.

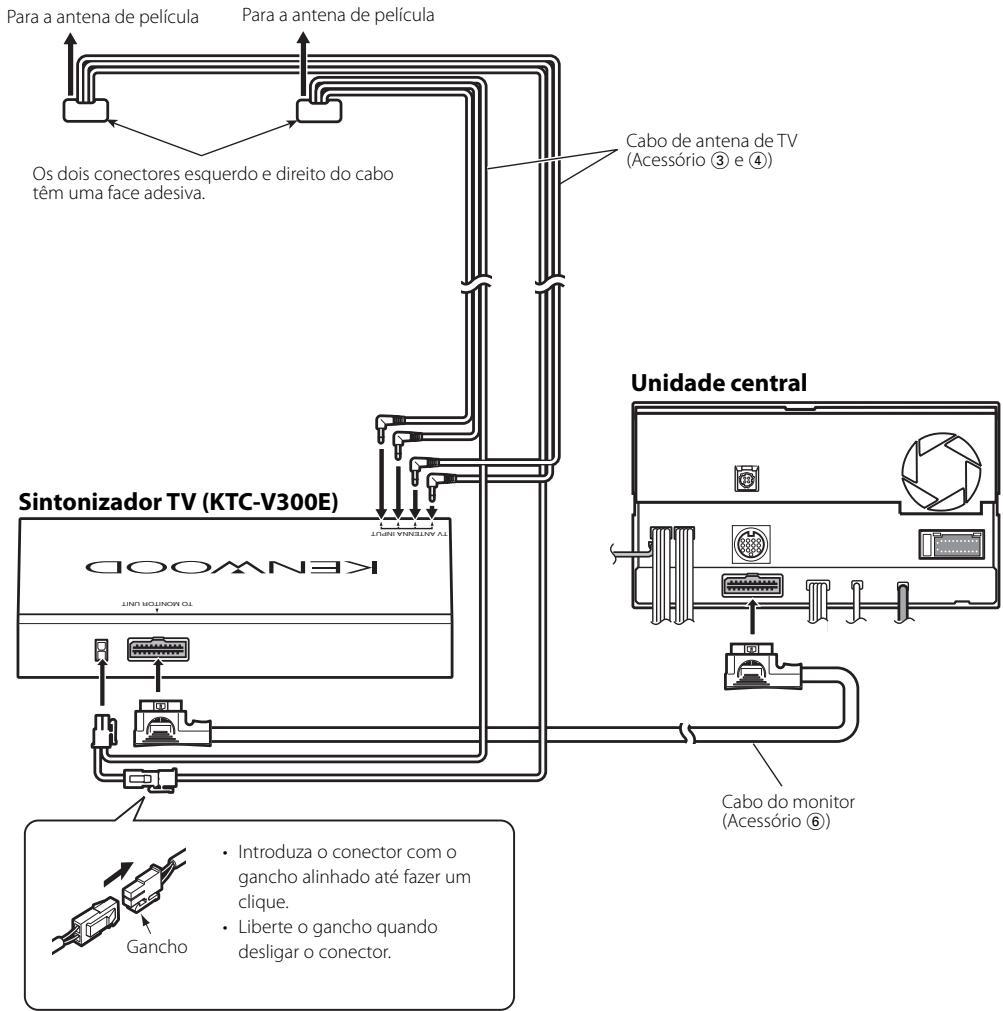

Ligação do Sistema

A·Para evitar curtos-circuitos,remova a chape da igniacao e desligue o terminal da bateria.
- Ligar o aparelho a um Vehicle de 12 V negativo à massa.
- Depois de o aparecido estar instalado, verifique se as lampadas de stop, os piscas-piscas, os limpa para-brisa, etc. do carro functionam correctamente.
- Limpe@cuidadosamente oole ou sufiade da superficie de instalaçao. Evite instalar em superficies irregularaes.

Exemplo de ligações

Seleciona uma dos seguntecs caminhos para a cabagem conforme a situação.

Os cabo de antenas TV (Acessório ③ e Acessório ④) tem comprimentos differentes. Use-os correctamente de acordo com as lagoções da viatura em que está a travaíhar.

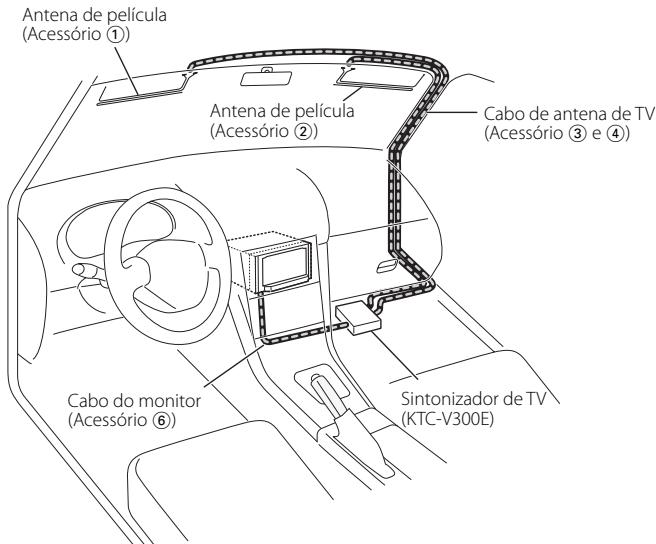

Exemplo A

Este examplea um caso em que os cabos sao encaminhados pelalateral do assento do passageiro.

Para um carro de volante à direita, passse os cabos pelo lado esquerdo pelo lado esquerdo do assento do passageiro.

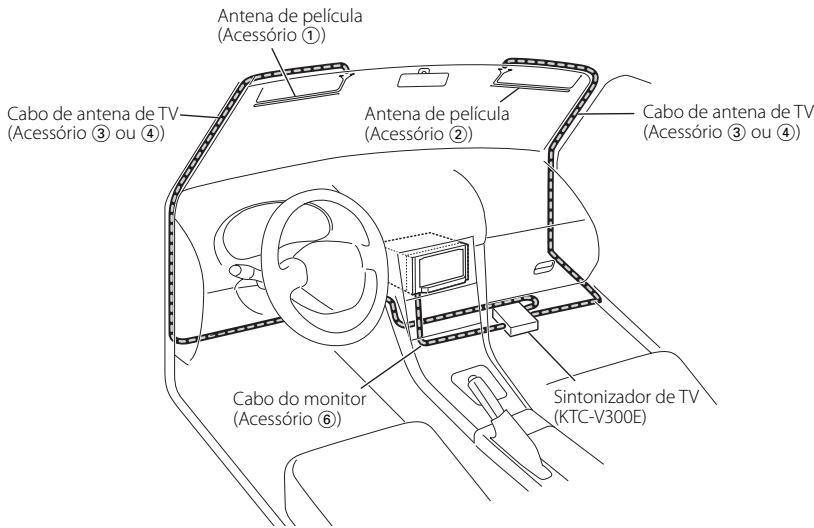

Exemplo B

Esteexampleapresentaumcasemequedificilencaminharoscabosproximo do retrovisor.

• Instale as antenas de película e os connectores de cabo no para brisas de acordo com alegistração e regulamentos do seu País.

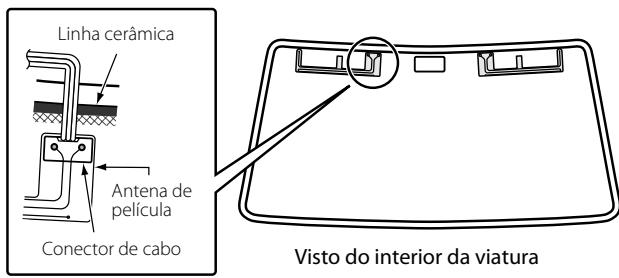

• Instale cada antenna depelícula de forma a que não se sobreponha à linha cerámica. Se fixar a antenna sobre a linha cerámica fará diminuiar a forca de adesa.

1. Utilizando o produto de limpeza (Acessório 10), limpe a sufídade da superficie de instalação da antenna.

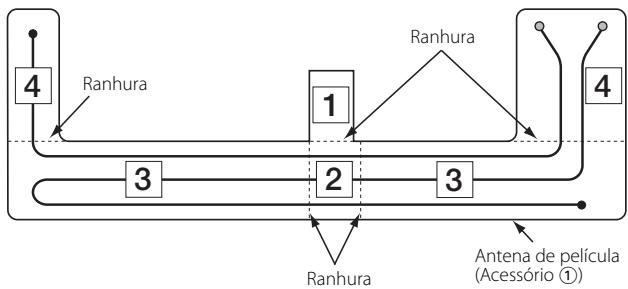

3. Instale cada antenna depellicula.

1) Remova o papel de proteção (folha meia transparente) 1 a partir da fenda, e(before fixe a antenna de能找到 a párama brisas.

• Se forem removidas, as restantes partes da antenna não podem ser novamente fixadas. Confirme novamente o local de instalacao.
  2) Remova o papel de proteção [2] a partir de uma das fendas, edeois fixe a antenna de pellicula ao para brisas.
  3) Remova o papel de proteção [3] e o papel de proteção [4] e fixe a antenna de película ao para brisas da mesma forma que acima.

• Pode fixar primeiro o lado direito ou o lado esquerdo da antenna de pellicula.
• Se introduzir o papel de proteção ① sob o canto da antenna de película como indicaçado à direita permite-lheutar fácilmente os outros papéis de proteção.

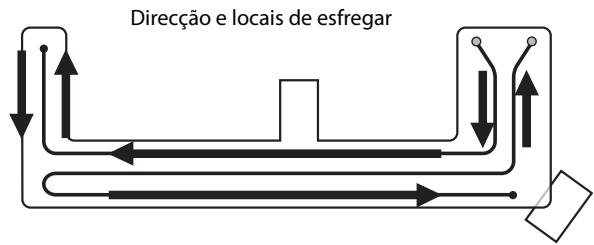

1. Esfregue una espátula de borracha contra a folha transparente para afixar firmamente o elemento da antenna ao pára brisas. Se não dispuser de una espátula de borracha, use unaiosa tábia envolvida em pano.

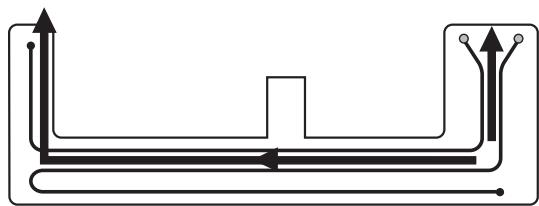

2. Descole lentamente a folha transparente ao longo da LINHA do elemento.

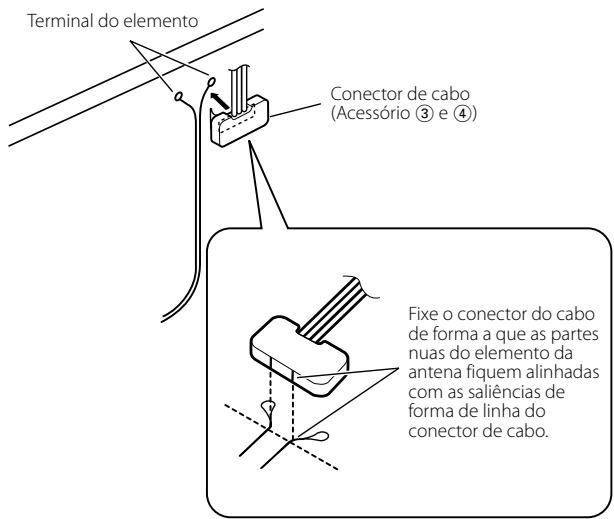

1. Verifique se o elemento de antenna ficou firmamente fixado, e(depais fixe o cabo conector ao terminal do elemento.
2. Encaminhe o cabo e fixe-o com os gramos de cabo fornecidos (Acessario 5).

As espécografies podem ser alteradas sem prévia notifications.

Secção do sintonizador de TV

Sistema de cor

: PAL/SECAM

Sistema de selecao de canal

: Sistema sintetizador de frequência PLL

Sistema de televisao

: PAL-B/G, PAL-I, SECAM-D/K, SECAM-B/G

Convergência de canais VHF

Tamanho do elemento de antenna de pellicula (LxA)

Informação sobre a forma de deitar fora Equipamento Eléctrico ou Electrónico Velho (aplicável nos País da UE que adoptaram sistemas de recolha de lixos separados)

Produtos com o símbolo (caixote do lixo com um X) não podem ser deitados fora junto com o lixo dométrico.

Equipamentos electricos ou electrónicos velhosdeferao serreciclados num local capaz de o fazer bem assim como os seu subsprodutos.Contacteas autoridades locais para se informar de um local de reciclagemproximo de si.Reciclagem e tratamento delixo correctos ajudam a poupar recursos e previnem feitos prejudiciais na nossa saude e no ambiente.
