MANUAL DE UTILIZADOR KTCV300N KENWOOD

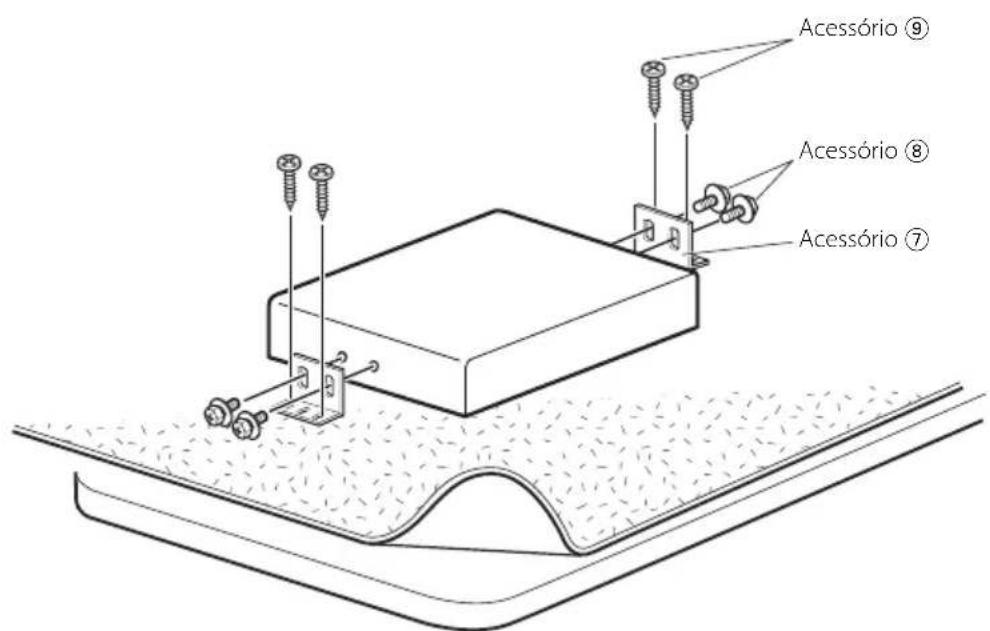

Fixação à placá audio

Use parafusos (Acessorio 8 e 9) para fixar o Sintonizador de TV a uma placá audio ou outra.

■ Antes de instalar a antenna

ADVERTÉNCIA

• A instalação e ligação deste aparecido querecoronhecimentos e experiência. Para sua segurança,deixe o trabalho de montagem e ligação ser feito por professionais.

CUIDADO

• As antennas interiores tem uma recepçao inferior à das antenas de montagem exterior. A imagem poderá não aparecer ou poderá ser irregular se o sinal na sua area for fraco.
• As antenas de película foram concebidas especialmente para utilizesao dentro do carro.

• Não instale antenas dePEGULA nos seguients locais:

• Um local em quebloqueiea visibiliadodoconductor

• Um local onde impeça o functi冗amento normal de dispositivos de seguranca tais como o airbag

• Na superficie de um vidro como por exemplo tal como o vidro traseiro que sera Removedo com frequência.

• A capacidade de recepçao diminui nos seguentes locais;

• Um local que tenha instalado um vidro de reflexão de calor ou umaVELICULA sobre o vidro do tipo espelho
  Um local onde ja esta instalada apelicula de antenna original do carro

• No vidro onde ja exista um fio de aquecimento
• Na parte lateral do carro (porta, triángulo darente, etc.)
• Na janela traseira

• Num vidro (vidro reflector de calor, vidro isolante de calor, etc.) que bloqueie as ondas de raggio

• Usando o produits de limpeza (Acessório 10), remove o oleo e sujidade da superficie do vidro a qual pretende afixar a antenna de película.

• Se a temperatura ambiente for baixa, aqueça o vidro antes de iniciar o trabalho.
• Antes de iniciair o trabalho, confirma bem os locais onde a antenna dePEGULA (Acessorio ① e ② )e os cabos (Acessorio ③ e ④ )serao instalados.
• Desque que retire a pellicula protectora, as antenas de pellicula e a fita de dupla face começam a perdier aderência.
• Não dobre nem danifique as antenas de pelíçula.
• O ruido gerado pelo ar condicionado ou monitor pode interferir com a receção de TV.
• Podera não ser possível instalar una antenna depelícula dependendo do modelos da viatura.
• A capacidade de recepçao pode variar com o funcimento do limpa brisas dependendo do modelo da viatura.
• A capacidade de recepçao pode variar dependendo da relaço entre a direcção de deslocacao da viatura (a direcção para onde aponta a antenna) e a localização da emissora.

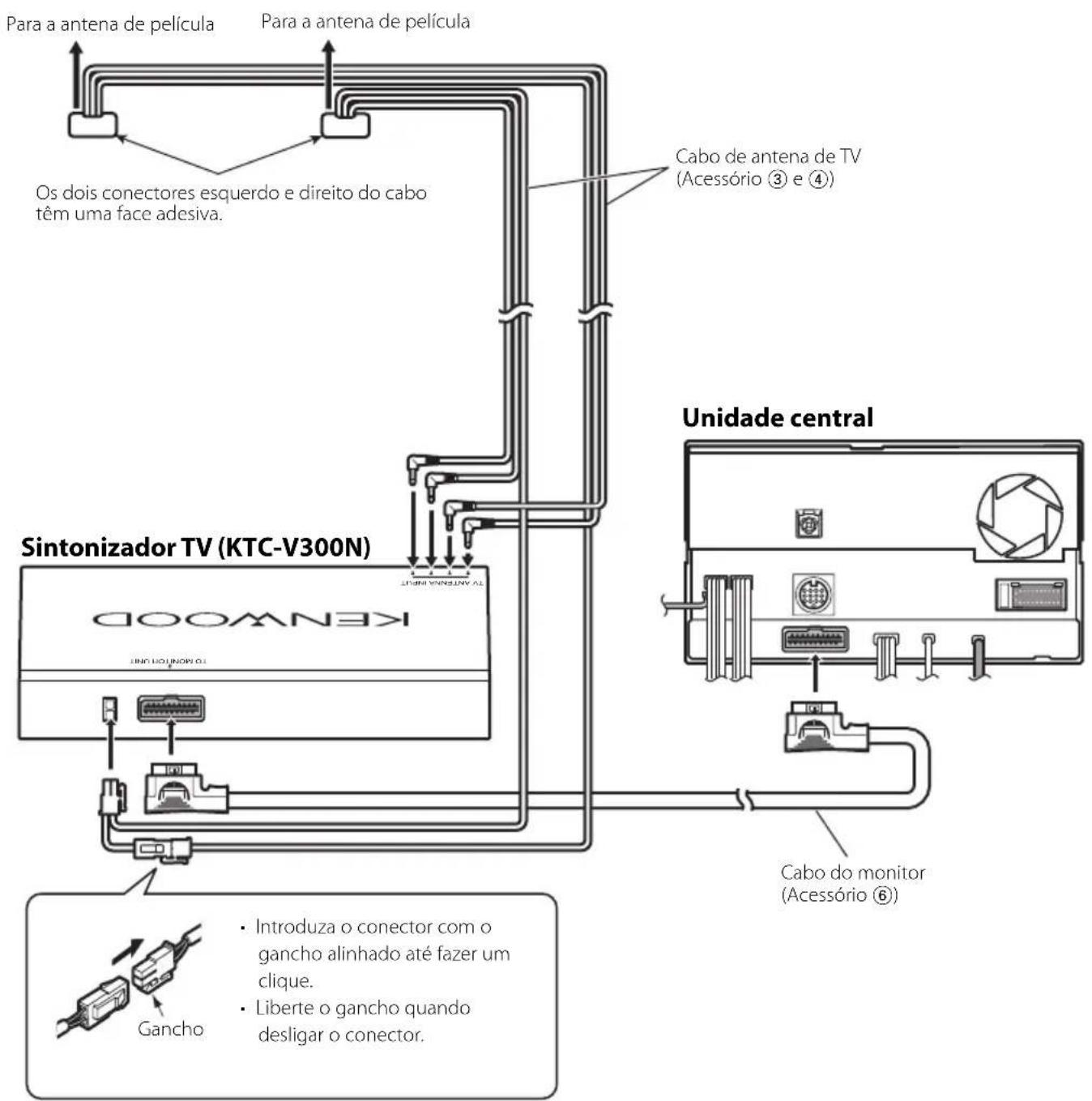

Ligaçao doSYSTEMA

• Para evitar curtos-circuitos, remova a chave da igniço e deslgue o terminal da bateria.
• Ligar o aparelho a um Veiculo de 12 V negativo à massa.
  Depo is o aparelho estar instalado, verifique se as lampadas de stop, os piscas-piscas, os limpa para-brisa, etc. do carro funcimam correctamente.
• Limpecretadosamente ooleou sujidade da superficie de instalacao. Evite instalar em superficies irregularaes.

Exemplo de ligações

Seleciona um dos seguinhas para a cabagem conforme a situaao.

Os cabo de antenas TV (Acessório ③ e Acessório ④) tem comprimentos differentes. Use-os correctamente de acordo com as ligações da viatura em que está a travaíhar.

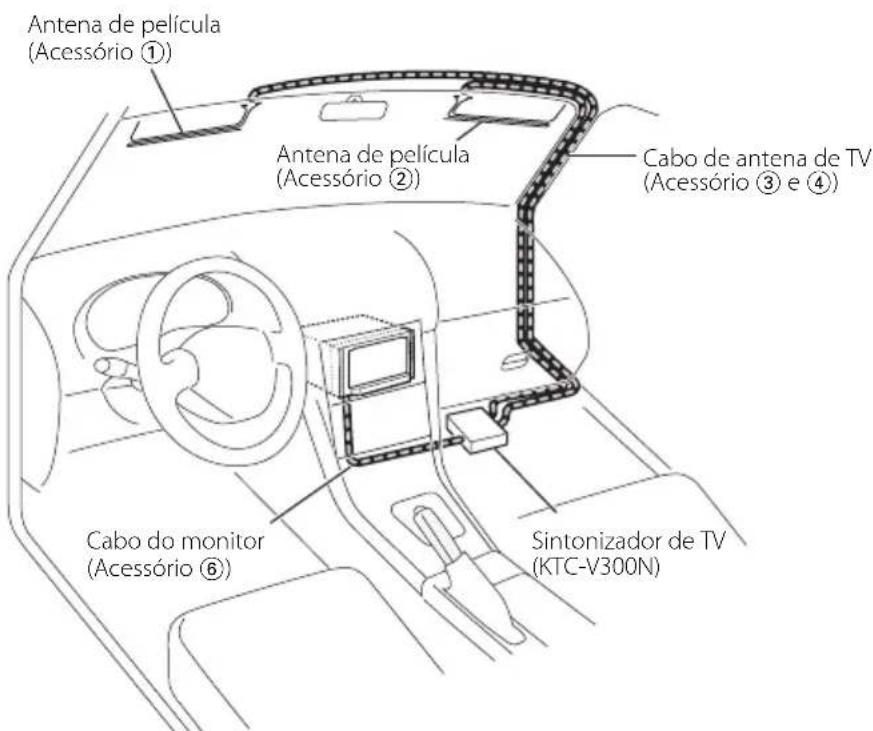

Exemplo A

Este examplea um caso em que os cabos sao encaminhados pel a lateral do assento do passageiro. Para um carro de volante a direita, passe os cabos pelo lado esquerdo pelo lado esquerdo do assento do passageiro.

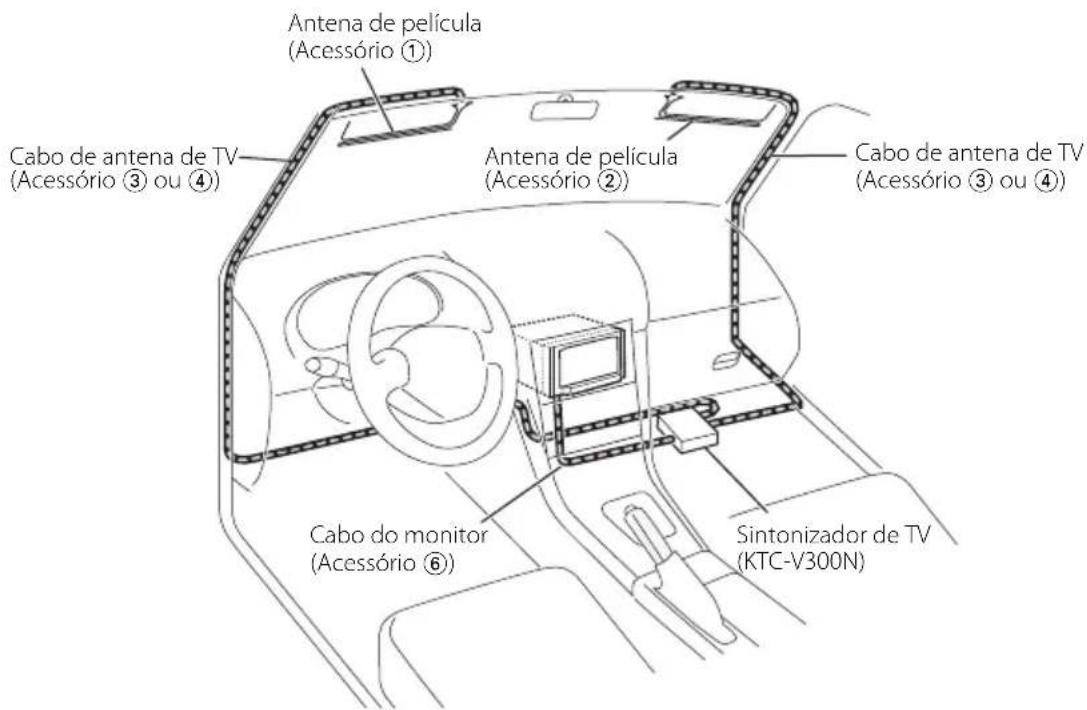

Exemplo B

Este的身影a presenta um caso em que é dificil encaminhar os cabos proximo do retrovisor.

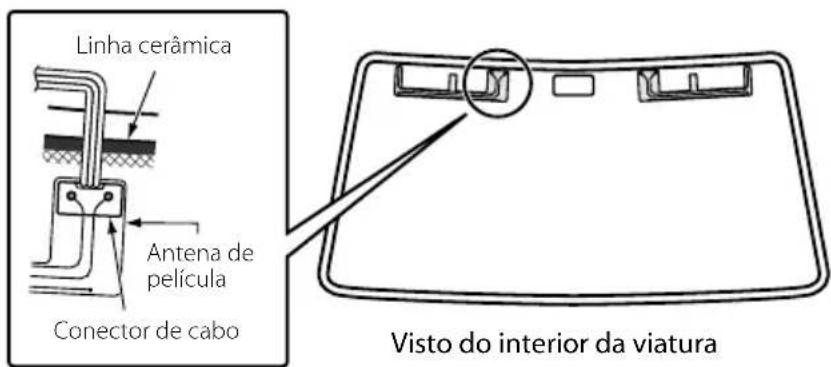

• Instale as antenas depellicula e os connectores de cabo no para brisas de acordo com alegislaço e regulamentos do seu pais.
• Instale cada antenna depellicula de forma a que não se sobreponha aLINHA ceramica. Se fixar a antenna sobre a LINHA ceramica fara diminuiar a forca de adesao.

2. Utilizando o produit de limpeza (Acessório 10), limpe a sujidade da superficie de instalacao da antenna.

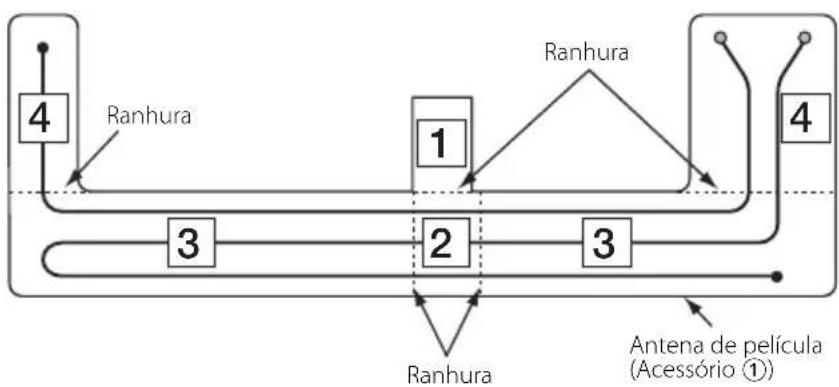

3. Instale cada antenna depellicula.

1) Remova o papel de proteção (folha meia transparente) a partir da fenda, e(before fixe a antenna de película ao para brisas.

• Se foram removidas, as restantes partes da antenna não podem ser novamente fixadas. Confirme novamente o local de instalacao.
  2) Remova o papel de proteção [2] a partir de uma das fendas, e(before fixe a antenna de película ao para brisas.
  3) Remova o papel de proteção [3] e o papel de proteção [4] e fixe a antenna de pelécula ao para brisas da mesma forma que acima.

• Pode fixar primeiro o lado direito ou o lado esquerdo da antenna de película.

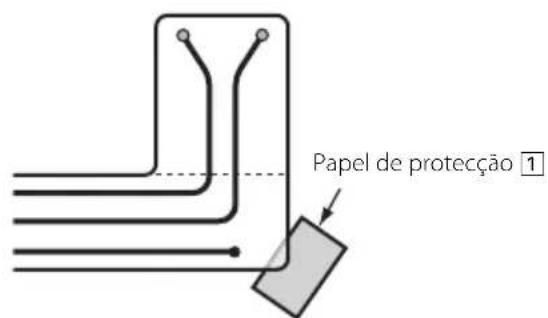

• Se introduzir o papel de proteção
  1 sob o canto da antenna de pelécula como indicaçado à direita permite-lheolarrir fácilmente os outros papés de proteção.

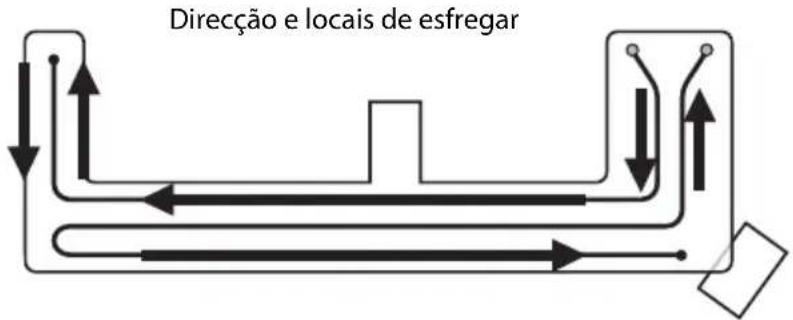

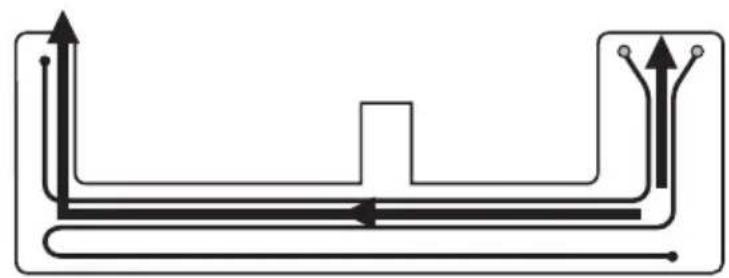

1. Esfregue una espátula de borracha contra a folha transparente para afixar firmamente o elemento da antenna ao para brisas. Se não dispuser de una espátula de borracha, use unaiosa tábia envolida em pano.

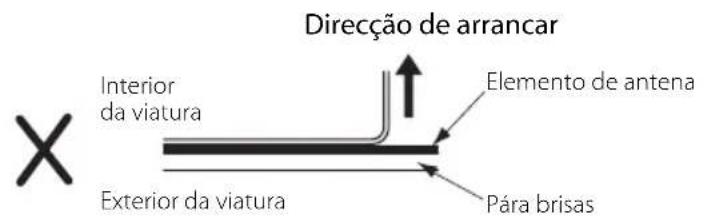

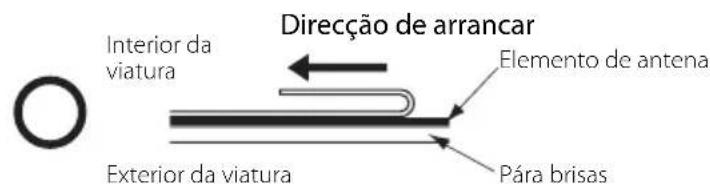

2. Descole lentamente a folha transparente ao longo da LINHA do elemento.

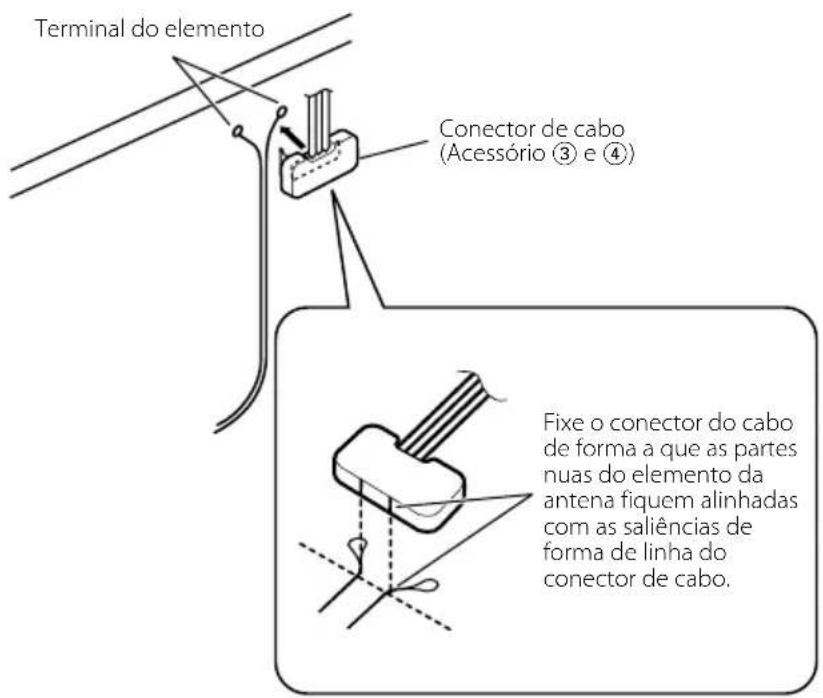

1. Verifique se o elemento de antenna ficou firmamente fixado, earethis fixe o cabo conector ao terminal do elemento.
2. Encaminhe o cabo e fixe-o com os grampos de cabo fornecidos (Acessorio ⑤).

Especificações

As espécografies podem ser alteradas sem prévia Notificationação.

Secção do sintonizador de TV

Sistema de cor

:NTSC

Sistema de selecao de canal

Convergência de canais

VHF:2-13 canais

UHF:14-69 canais

Sistema de demoduldacao

: Sistema de portadora dupla

Entrada de antenna

Diversidade 4-canais (mini ficha 3,5)

Geral

Tensão de operação

:14,4VCC(11V-16V)

Consumo de energia

:305mA

Tamanho do elemento de antenna de pellicula (LxA)
