KTCV300N - Récepteur TV KENWOOD - Notice d'utilisation et mode d'emploi gratuit

Marque	Kenwood
Modèle	KTCV300N
Type de produit	Récepteur TV pour véhicule
Dimensions (L x H x P)	188 x 30 x 144 mm
Poids (tuner)	680 g
Poids (antenne)	375 g
Tension de fonctionnement	14,4 V CC (11 V - 16 V)
Consommation électrique (tuner)	305 mA
Consommation électrique (antenne)	85 mA
Système de couleur	NTSC
Système de sélection de chaîne	Synthétiseur de fréquence PLL
Canaux réception	VHF : 2-13, UHF : 14-69
Système de démodulation	Multiplex partagé
Entrée d'antenne	Diversité 4 canaux (mini-prise 3,5 mm)
Impédance de sortie antenne	75 Ω (mini-prise 3,5 mm)
Taille de l'élément d'antenne-film	345 x 94 mm
Température de fonctionnement	+10 °C à +60 °C
Température de stockage	-30 °C à +85 °C

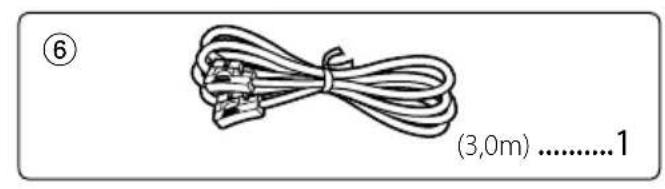

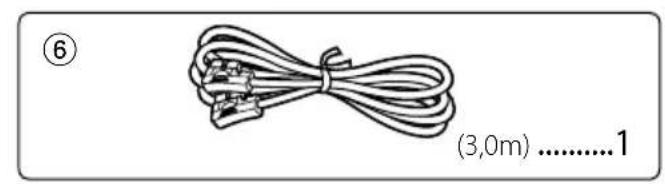

Accessoires inclus	Antennes-film (x2), câbles (x2), colliers, nettoyeur, vis
Entretien	Nettoyer la surface de la vitre avec le nettoyeur fourni avant installation
Sécurité	Installation par un professionnel ; ne pas fixer devant le conducteur ou sur un airbag

FOIRE AUX QUESTIONS - KTCV300N KENWOOD

Comment installer l'antenne TV dans ma voiture ?

L'installation doit être réalisée par un professionnel. Nettoyez soigneusement la vitre avec le nettoyeur fourni, puis fixez les antennes-film en respectant les emplacements recommandés (éviter les zones de sécurité comme les airbags et la visibilité du conducteur).

Quel système de couleur est pris en charge ?

Le récepteur TV Kenwood KTCV300N fonctionne avec le système NTSC.

Puis-je utiliser cet appareil à la maison ?

Non, ce récepteur TV est conçu spécifiquement pour une installation dans un véhicule avec une alimentation 12 V CC.

Que faire si je ne reçois aucun signal TV ?

Vérifiez que les antennes-film sont correctement fixées et que les câbles sont bien branchés. Assurez-vous d'être dans une zone de couverture TV. Le signal peut être perturbé par des vitres réflectives de chaleur ou des essuie-glaces.

Quels accessoires sont fournis avec l'appareil ?

Le kit comprend deux antennes-film, deux câbles d'antenne, des colliers de fixation, un nettoyeur pour vitre et des vis de montage.

L'antenne peut-elle être installée sur une vitre arrière ?

Il est déconseillé d'installer l'antenne sur la vitre arrière, car la sensibilité de réception diminue. Privilégiez le pare-brise avant.

Quelle est la tension d'alimentation requise ?

L'appareil fonctionne sous une tension de 14,4 V CC (plage 11 V - 16 V). Assurez-vous que la batterie du véhicule fournit cette tension.

Comment nettoyer les antennes-film ?

Avant l'installation, nettoyez la vitre avec le nettoyeur fourni. Une fois installées, ne nettoyez pas les antennes-film avec des produits abrasifs ; un chiffon doux suffit.

Puis-je connecter plusieurs antennes ?

Oui, l'entrée d'antenne supporte la diversité 4 canaux via une mini-prise 3,5 mm. Vous pouvez utiliser les deux antennes-film fournies pour améliorer la réception.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord les branchements et l'alimentation. Consultez la notice complète pour les procédures de dépannage. Si le problème persiste, contactez un professionnel.

MODE D'EMPLOI KTCV300N KENWOOD

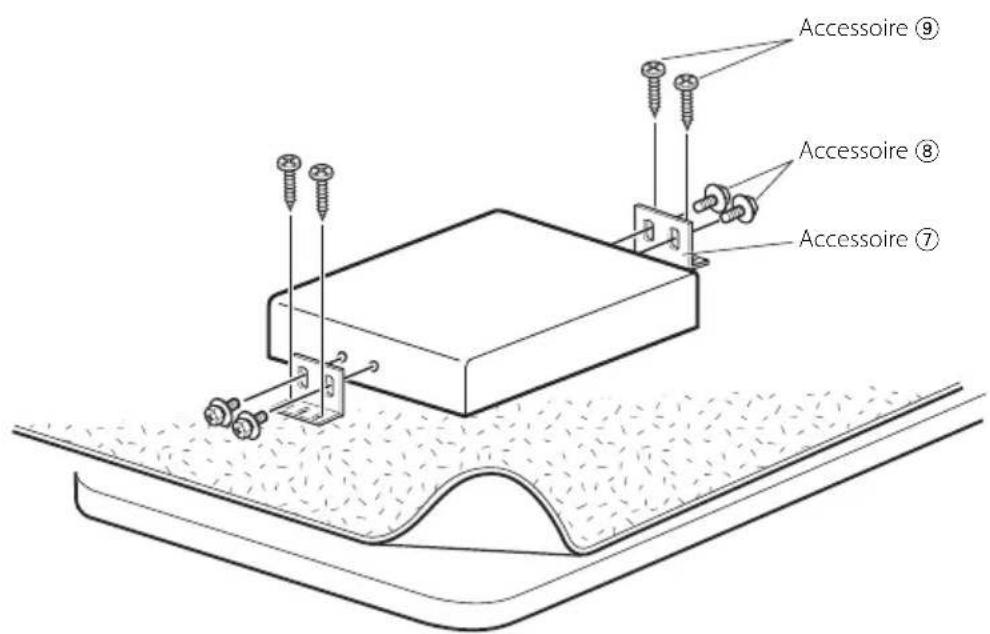

Fixation de la carte audio

Utilisez les vis (Accessoire 8 et 9) pour fixer le tuner TV sur une carte audio ou autre.

Avant d'installer l'antenne

• Le montage et le câblage de ce produit nécessitent des compétences et de l'expérience. Pour des raisons de sécurité, laissez un professionnel effectuer les travaux de montage et de câblage.

Attention

• Les antennes internes pour voiture ont une sensibilité de réception plus faible que les antennes destinées à être montées à l'extérieur. Il est possible que l'image n'apparaisse pas ou qu'elle soit perturbée si le signal est faible dans votre zone.
• Les antennes-film sont conçues spécifiquement pour une utilisation en voiture.
• Ne fixez pas les antennes-film sur les emplacements suivants :
• Un endroit où elles peuvent : gérer la vision du conducteur
• Un endroit où elles peuvent: gérer le bon fonctionnement d'éléments de sécurité, tels qu'un airbag
• Sur la surface d'une vitre qui rougit régulièrement, telle que la vitre du hayon.
• La sensibilité de réception diminue dans les endroits suivants:
• Un endroit où du verre de type réflecteur de chaleur ou miroir est fixé
• Un endroit où se trouve déjà l'antenne-film de la radio d'origine
• Sur la vitre où le fil chauffant existe déjà
• Sur le côté du véhicule (porte, vitre déflectrice, etc.)
• Sur la vitre arrière
• Sur une vitre qui bloque les ondes radio (vitre reflective de chaleur, vitre d'isolation thermique, etc.)
• A l'aide du nettoyeur (Accessoire 10), retirez la graisse et la saleté de la surface de la vitre sur laquelle les antennes-film doivent être fixées.
• Si la température ambiantes est BASSE, réchauffez la vitre avant de commencer l'installation.
• Avant de commencer l'installation, assurez-vous d'avoir bien déterminé l'emplacement où les antennes-film (Accessoires ① et ②) et les câbles (Accessoires ③ et ④) doivent être installés.

Une fois la couche de protection enlevée, les antennes-film et le ruban adhésif double-face perdent de leur adhésion.

• Ne pliez pas et n'endommagez pas les films-antenne.
• Le bruit généré par la climatisation ou le moniteur peuvent nuir à la réception TV.
• Les antennes-film ne peuvent pas être installées sur certains modèles de véhicule.
• La sensibilité de réception peut varier pendant le fonctionnement des essuie-glaces, en fonction du modele du vehicule.
• La sensibilité de réception peut varier en fonction de la relation entre la direction de déplacement du véhicule (la direction dans laquelle les antennes sont pointées) et l'endroit où se trouve la station émettrice.

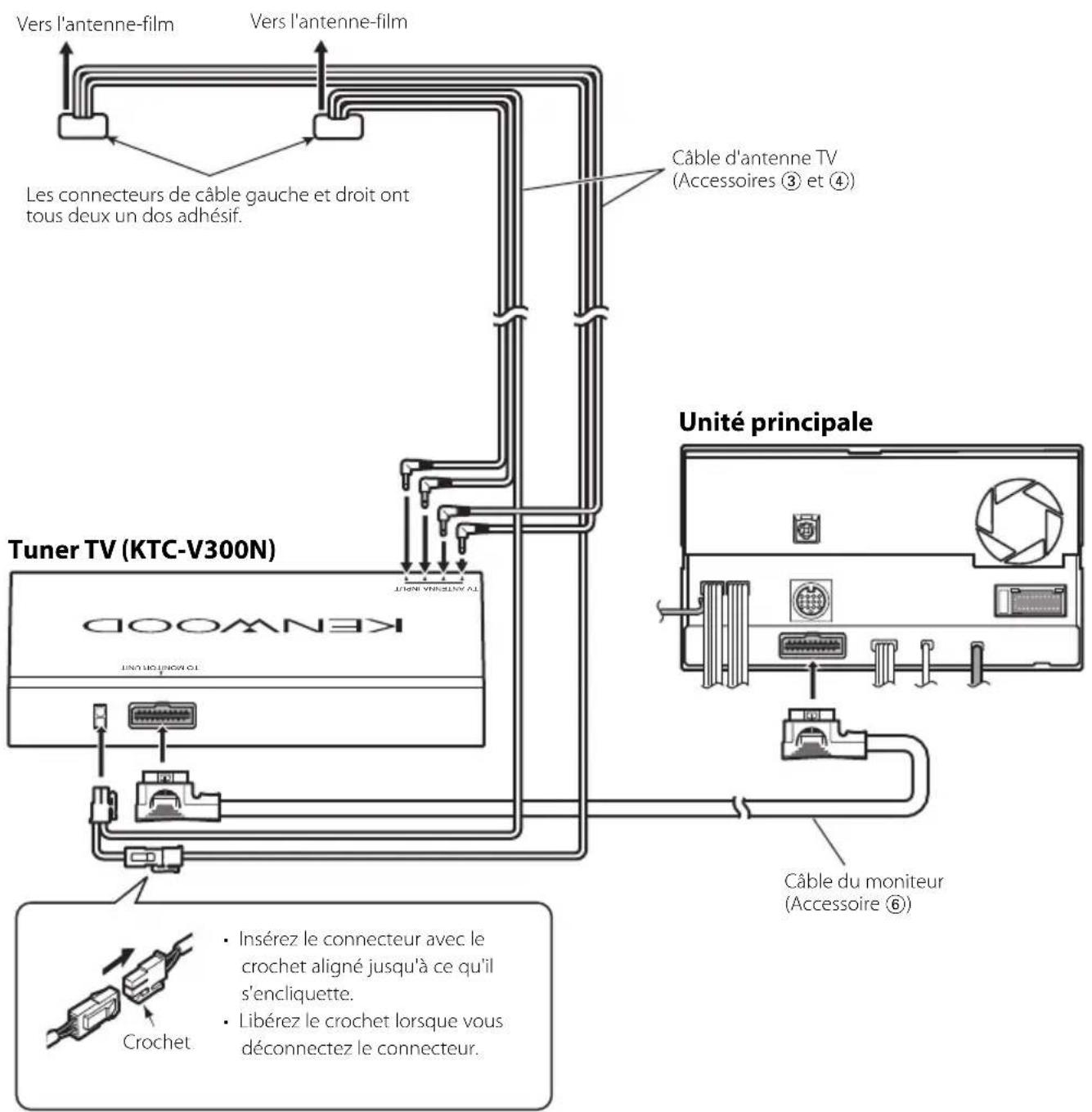

Connexion du système

Afin de prévenir tout court-circuit, retirez la clé de contact du véhicule et déconnectez la borne + de la batterie. Assurez-vous de mettre l'appareil à la masse sur une alimentation négative de 12V CC. - Après avoir installé l'appareil, vérifiez si les lampes de frein, les indicateurs, les clignotants, etc. de la voiture fonctionnent correctement. - Essuyez avec soit la GRAISSÉ ou la SALETE DE LA SURFACE D'INSTALLATION. Veuillez éviter d'installer l'appareil sur des surfaces inégales.

Exemple de câblage

Sélectionnez l'un des chemins de câblage suivants en fonction de la situation.

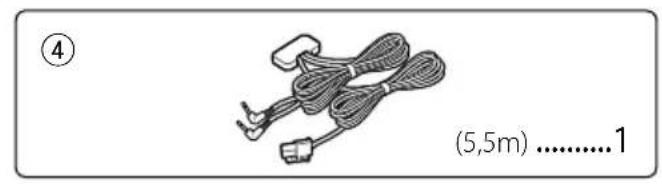

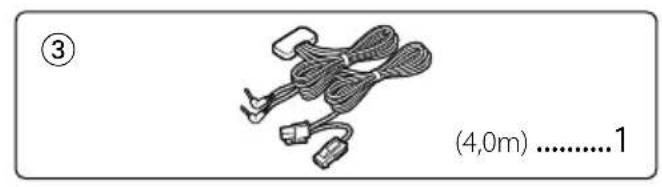

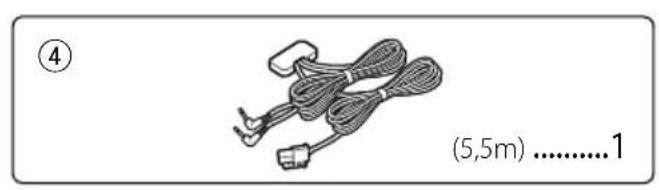

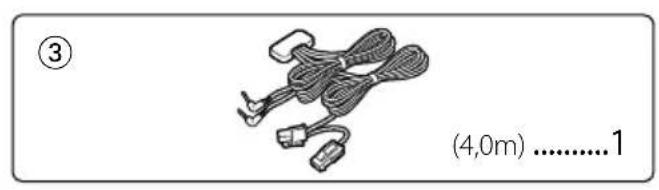

Les câbles d'antenne TV (Accessoire ③ et Accessoire ④) ont des longueurs différentes. Utilisez-les de manière appropriée pour correspondre au câblage du véhicule sur lequel vous travailliez.

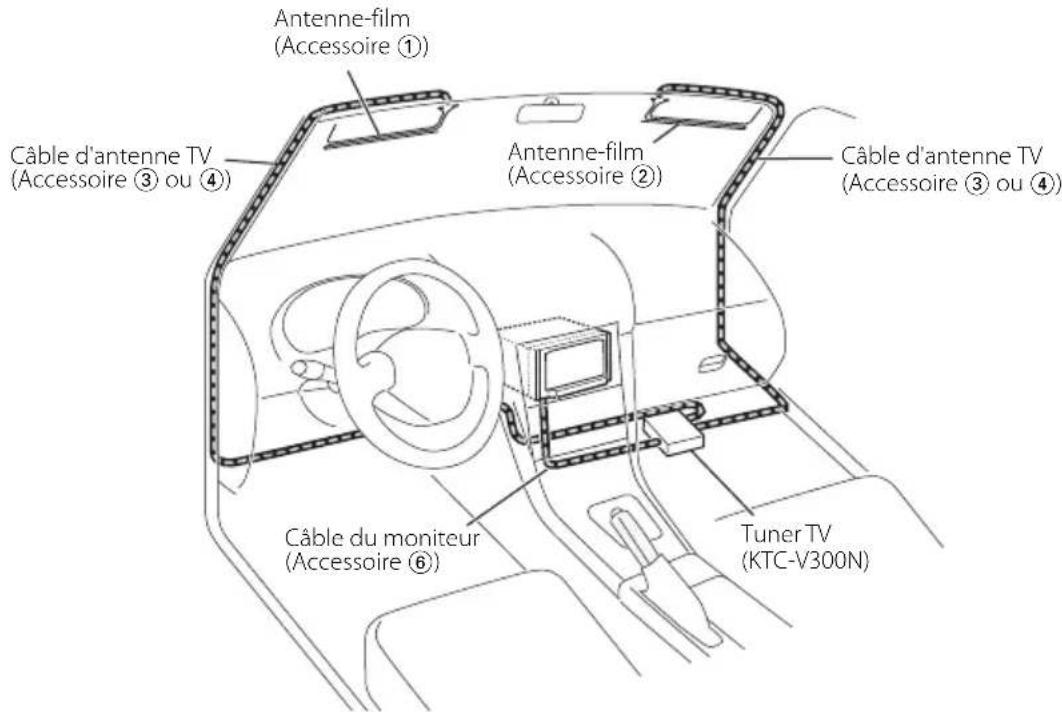

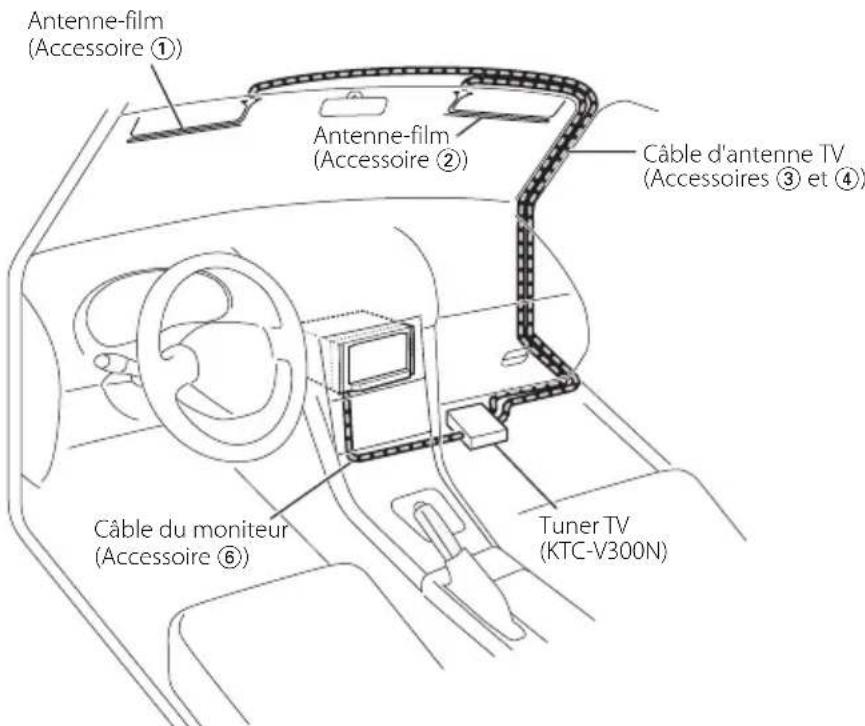

Exampie a

Cet exemple montre un cas où les câbles sont acheminés du côté du siège passager. Pour les voitures ayant le volant à droite, acheminez les câbles sur le côté gauche du siège passager.

Cet exemple montre un cas où il est difficile d'acheminer les câbles près du rétroviseur intérieur.

Procédure d'installation

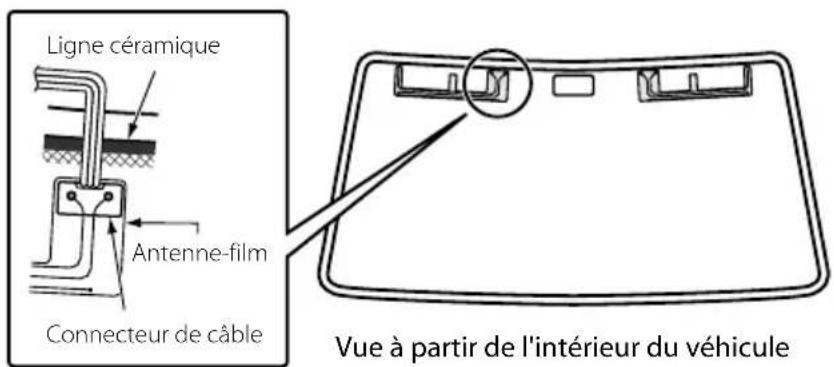

1. Confirmez l'emplacement d'installation.

Fixez les antennes-film et les connecteurs de cable au pare-brise en respectant les lois et réglementations en vigueur dans votre pays. Fixez chaque antenne-film de manière à ce qu'elle ne déborde pas sur la ligne céramique. La fixation de l'antenne sur la ligne céramique lui fera perdre de sa force adhésive.

1. À l'aide du nettoyeur (Accessoire 10), essuyez la saleté de la surface d'installation de l'antenne.
2. Fixez chaque antenne-film.

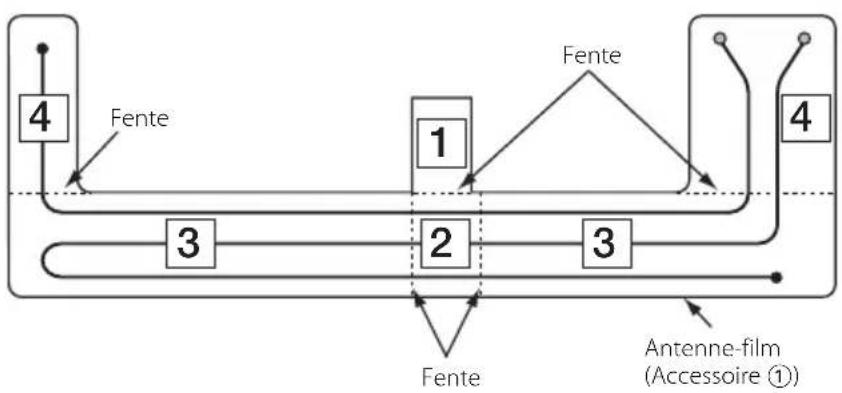

Retirez le papier de protection (feuille mi-transparente), en commençant par la fente, puis fixez l'antenne-film au pare-brise.

• Une fois le papier de protection retiré, les parties restantes de l'antenne ne peuvent plus être fixées. Confirmez à nouveau l'emplacement d'installation.

2) Retirez le papier de protection 2 en commençant par la fente, et fixez l'antenne-film sur le pare-brise. 3) Retirez le papier de protection 3 et le papier de protection 4 et fixez l'antenne-film au pare-brise de la même manière qu'indiqué précédemment.

• On peut commencer par fixer le côté gauche ou droit de l'antenne-film, au besoin.

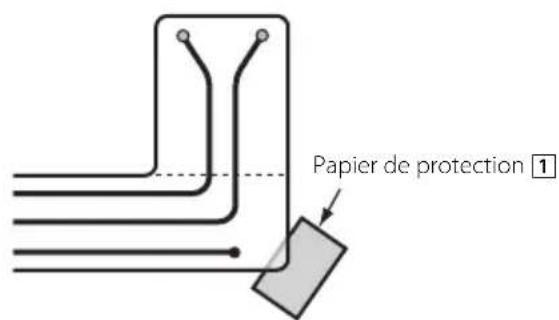

• En insérant le papier de protection 1 sous le coin de l'antenne-film comme indiqué à droite, vous pouvez retirer facilement d'autres feuilles de papier de protection.

1. Frottez avec une spatule la feuille transparente pour fixer fermement l'élément d'antenne au pare-brise. Si vous n'avez pas de spatule, utilisez une petite carte enveloppée dans un tissu.
2. Détachez lentement la feuille transparente le long de la ligne de l'élément.

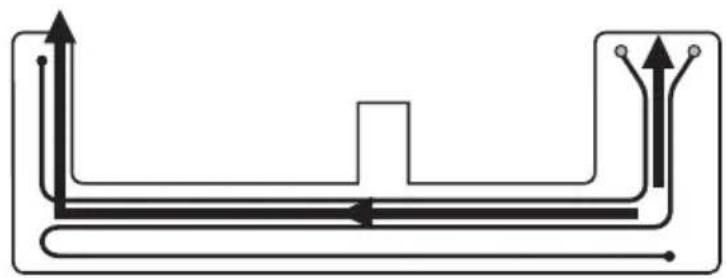

Sens et emplacements du frottement

Sens de retrait du papier de protection

Sens de retrait du papier de protection

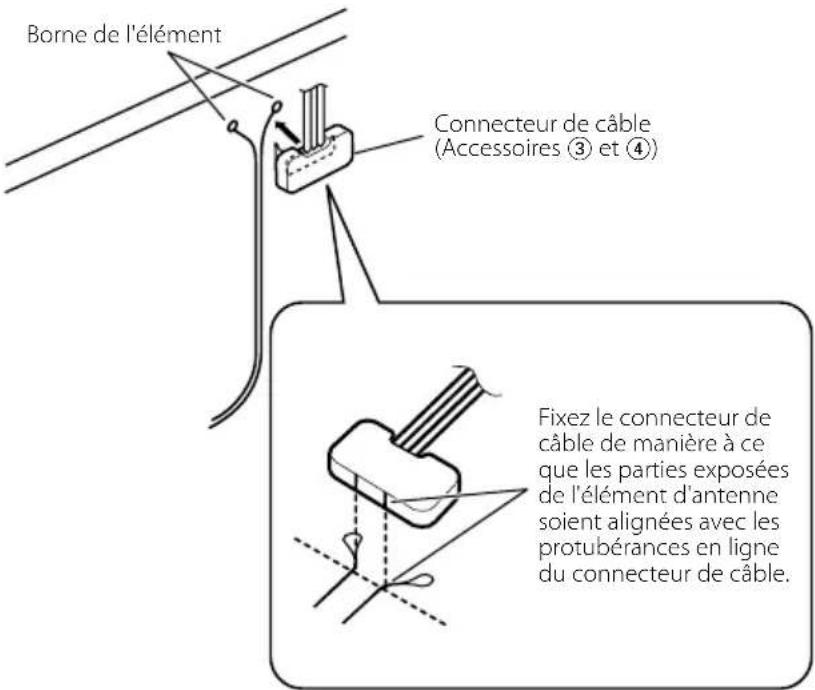

1. Assurez-vous que l'objet d'antenne a été fixé fermement, puis fixez le connecteur de cable à la borne de l'objet.
2. Acheminez le câble et fixez-le avec les colliers pour câble fournis (Accessoire ⑤).

Caractéristiques techniques

Les caractéristiques techniques sont susceptibles d'être changées sans préavis.

Section de tuner TV

Système de couleur

: NTSC

Système de sélection de chaîne

Système de synthétiseur de fréquence PLL

Système de télévision

Convergence de chaîne

VHF:2-13 can.

UHF:14-69 can.

Système de démodulation

Système multiplex partagé

Entrée d'antenne

Diversité 4-can. (mini-prise 3,5)

Généralités

Tension de fonctionnement

14,4VCC(11V-16V)

Consommation électrique

:305mA

Dimensions (LxHxP)

188× 30× 144mm

Plaque de températures de fonctionnement

10°C-+60°C

Plage de températures de stockage

-30°C -+85°C

Poids

:680g

Antenne TV

Impédance de sortie

75Ω/mini-prise3,50

Tension de fonctionnement

:8VCC

Consommation électrique

85 mA

Longueur du câble

Taille de l'élément d'antenne-film (LxH)

: 345× 94mm

Poids

:375g
