MANUAL DE USUARIO KTCV300N KENWOOD

MANUAL DE INSTRUCCIONES

SINTONIZADOR TV pagina 26-32

MANUAL DE INSTRUÇÉS

Kenwood Corporation

Instalacion del sintonizador de TV

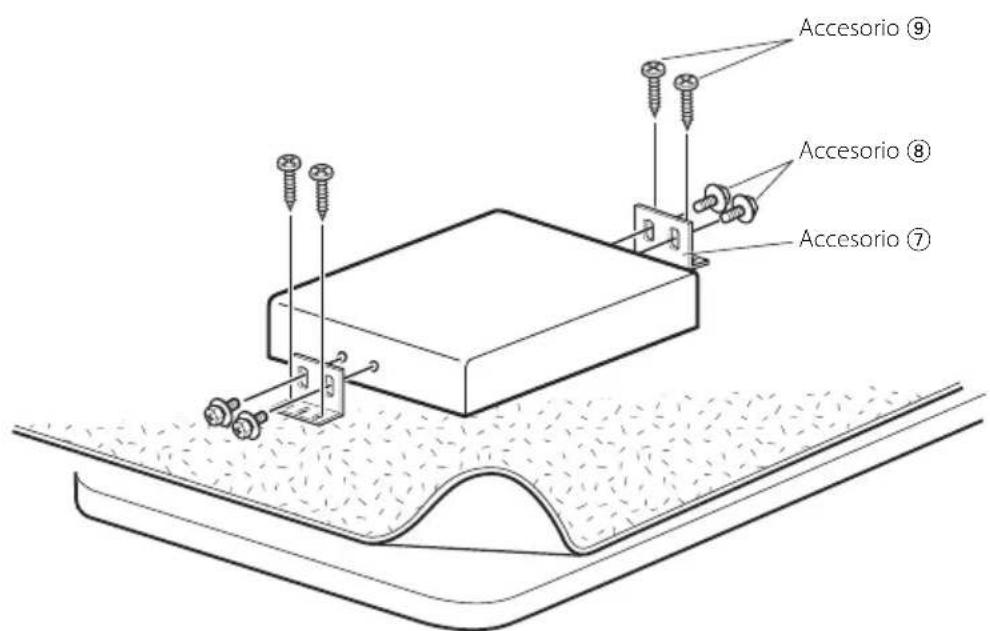

Sujeción al tablero de audio

Utilice los tornillos (accesorio 8 y 9) para fjar el sintonizador de TV sobre un tablero de audio u other situ.

Instalacion de la antenna

■ Antes de instalar la antenna

ADVERTENCIA

• La instalación y cableado de este producto requires the capability of experience. Por motivos de seguridad, de la labor de instalación y montaje en manos de profesionales.

▲PRECAUCION

Las antennas incur时候 una sensibility de recepcion mas bajo que las antenas especialmente diseñadas para instalaciones exteriores. Es possible que laImagen no aparezca o que presente interferencias si la seals en su area es debil.
Las antenas tipopelliculaestandindisyenadas especially para uso en automóviles.
- No fije las antennas tipopellicula en los lugares seguidentes:

• En un lugar donde bloquee la visibiliad del conductor
• En un lugar donde se impida el funciona bajo normal de piezas de seguridad, como por exemple un airbag (bolsa de aire)
• Sobre la superficie de un vidrio, como por exemple el vidrio de la puerta posterior, elrial se mueve frecuentemente.
• La sensibilitad de la recepcion disminuye en los lugares individentes:
• En un lugar donde se haya fijiado una pellicula de vidrio reflector de calor o tipo espejo
• En un lugar donde ya existía la antenna tipopellicula del radio suministrado de fabrica
• En la ventana donde esté instalado un cable de calefacción
• En la parte lateral del vehiculo (puerta, ventanilla, delantera, etc.)
• En la ventanilla posterior
• Sobre un vidrio (vidrio reflector de calor, vidrio aislante de calor, etc.) que bloquee las ondas de radio
• Utilizando el limpiador (accesorio 10), retire el aceite y lajecidad de la superficie de vidrio alrial se van a fjar las antenas tipopellicula.
• Si la temperatura ambiente es baja, caliente el vidrio antes de comenzar la instalación.
• Antes de comendar la instalacion, confirme bien los lugares donde va a instalar las antenas tipoophilia (accerosios ① y ② ) y los cables (accerosios ③ y ④ ). Una vez despegadas, las antenas tipoophilia y la cinta adhesiva de doble cara pierden adhesion.
• No doble ni dane las antenas tipopellicula.
• Es possible que el ruido generate por el acondicionador de aire o el monitor Causen una mala recepcion de television.

• Es possible que las antenas tipo película no se pueda instalar, dependiendo del modelo del vehiculo.

• La sensibilitad de la Reception possible variar con el funciona del limpiaparabrasas,dependiendo del modelo del vehiculo.

• La sensibilitad de la Reception possible variar dependiendo de la relacion entre la direccion de desplazamento del vehiculo (dirección a lacular apuntan las antenas) y laubicacion de la estacion emisora.

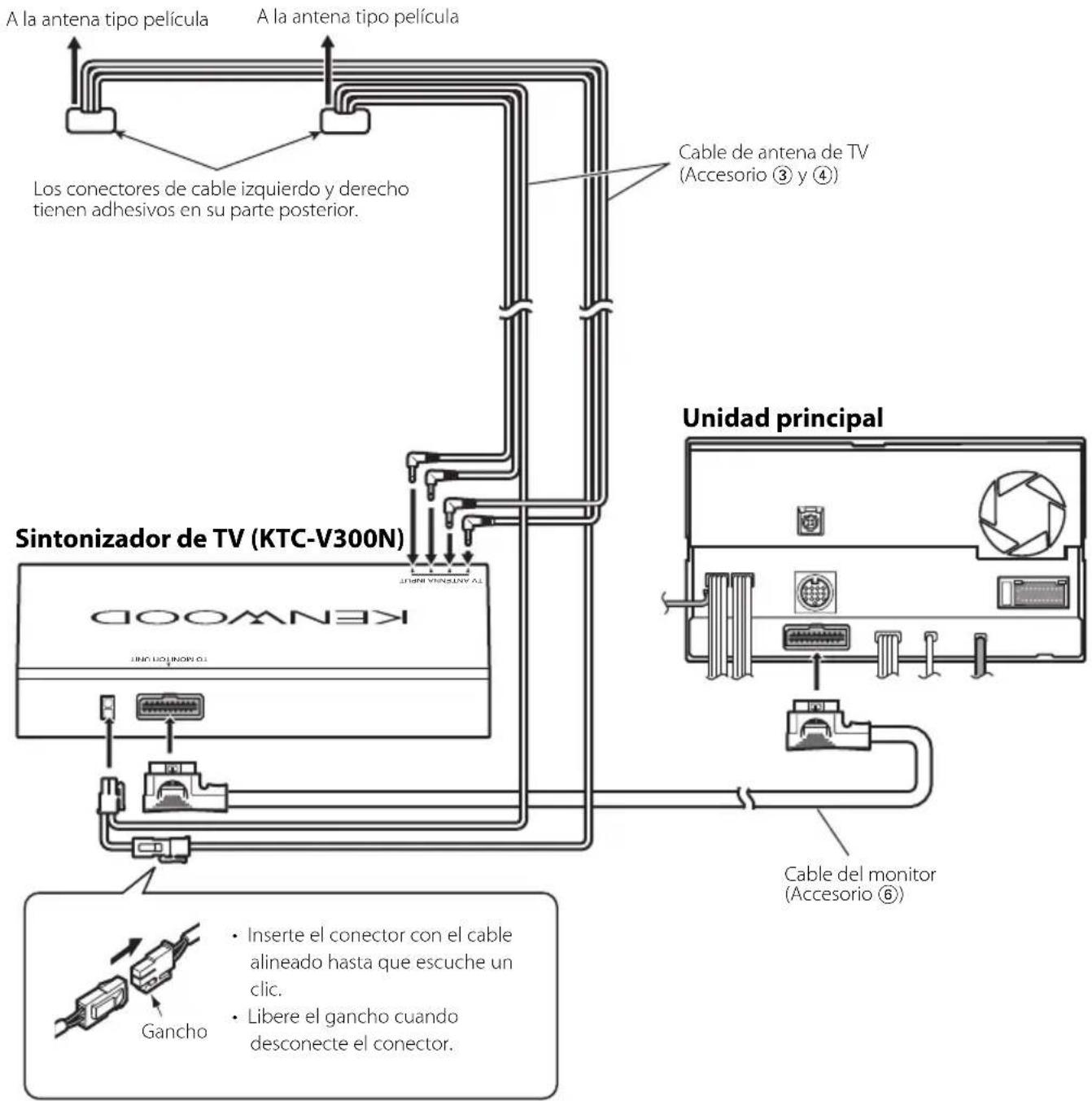

Conexión del sistema

• Para prevenir cortocircuitos, retire la llave del encendido y desconecte el terminal de la batería.
• Asegürese de utiliser para la unidad una fuente de alimentación de 12 V CC con masa negativa.
• Después de instalar la unidad, compruebe que las lámparas de freno, las luces intermitentes, el limpiaparabrisas, etc. funciona satisfactoriamente.
• Limpie a fondo aceite u或其他 socidades de la superficie de instalacion. Evite por favor la instalacion en superficies irregulares.

Ejemplode cableado

Selección una de las siguientes rutas de cableado,dependiendo de la situación.

Los cables de antenna de TV (accesorio ③ y accesorio ④) tienen una longitud希望大家 apropiada de tal forma que se adapten al cableado del vehiculo en el which está trabajo.

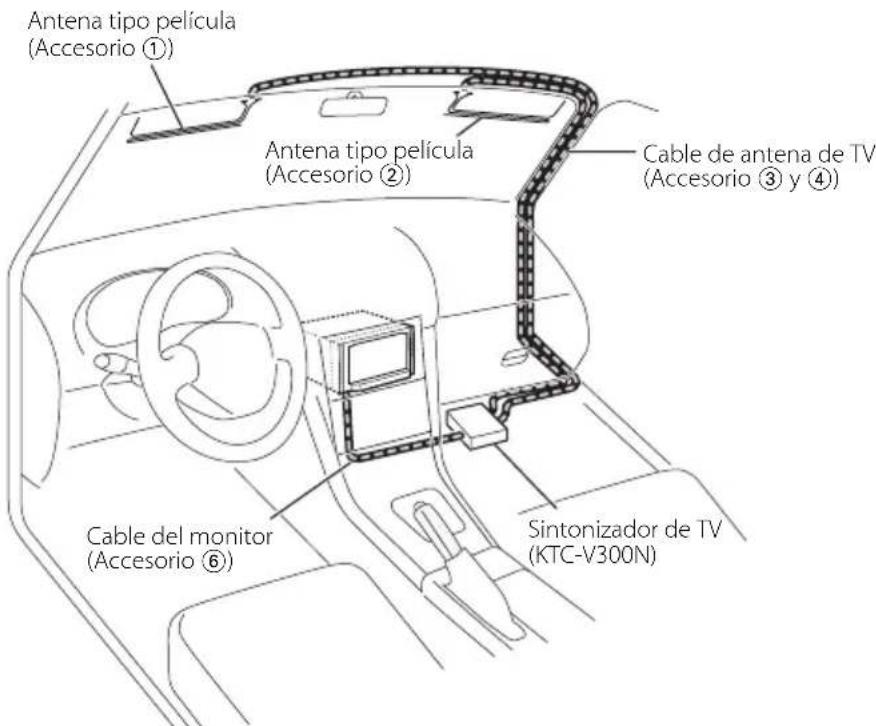

Ejemplo A

EsteAMPLEuenaocdolescablespasanporelado delasiento del pasajero.Para losvehiculos que se conducen en ellado derecho,los cables pasaran porelado izquierdo del asiento de pasajeros.

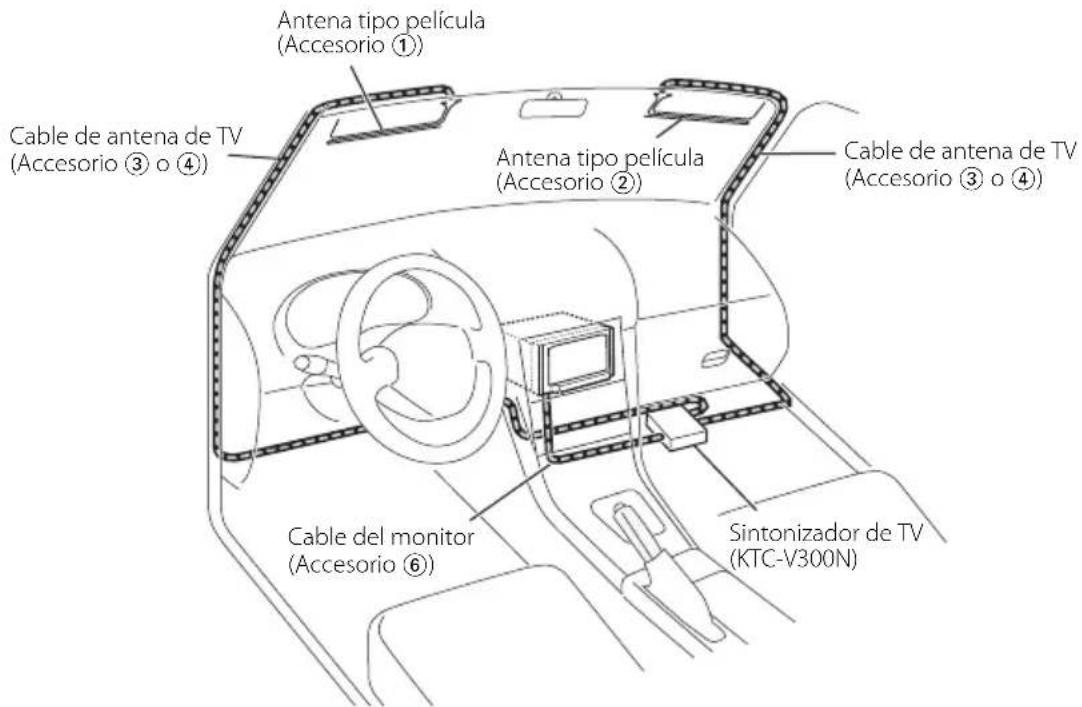

Ejemplo B

Esteample muesra un caso donde es dificil la instalacion de los cables circa del espejo retrovisor.

Procedimiento de instalación

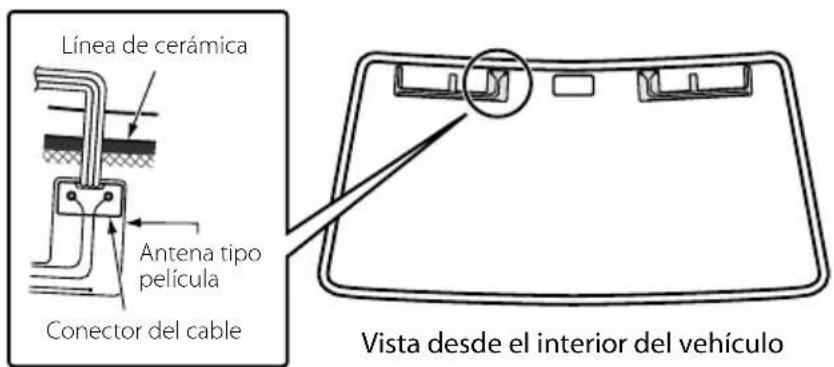

1. Confirme el situó de instalación.

• Pegue las antenas tipopellicula y los connectores del cable al parabrasas delantero siguiendo las normas de su paises.
• Pegue cada antenna tipopellicula de tal forma que no superposicionela linea de ceramica. Si se pega la antenna sobre la linea de ceramica seperada la fuerza de adhesion.

1. Utilice el limpiador (accesorio 10), elimine lajecidad de la superficie de instalacion de la antenna.

2. Pegue cada antenna tipopellicula.

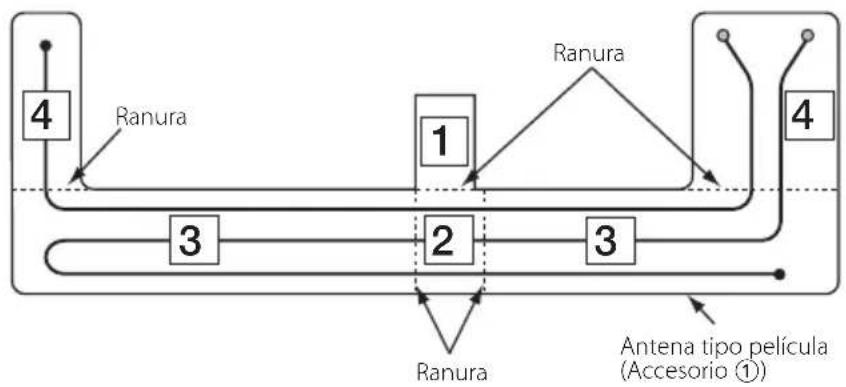

1) Despegue el papel antiadhesivo (hoja semitransparente) [1] comenzando en la ranura, y bajo pegue la antenna tipopellicula al parabrasas.

• Una vez despegado, no sera possiblePEGAR otra vez las partes restantes dela antenna. Confirme-Newamente elsitio de instalacion.
  2) Despegue el papel antiadhesivo 2 comenzando en cualesera de las ranuras y pegue la antenna tipopellicula al parabrasas.
  3) Despegue el papel antiadhesivo y y pegue la antenna tipopelliculal parabrasas en la misma forma,mencionada anteriormente.

• Es posible comenzar pegando特殊情况 de los dos lados (izquierdo o derecho) de la antenna tipopellicula.

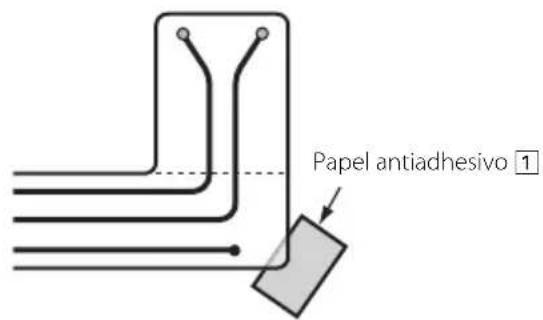

• Al insertar el papel antiadhesivo [1] bajo de la esquina de la antenna tipopellicula, como se muestra a la derecha,le permitiradespegar fácilmente otheras hojasdepapel antiadhesivo.

1. Frote una espátula de caudo sobre la hoja transparente paraPEGAR firmamente el elemento de antenna al parabrisas. Si no cuenta con una espátula de caudo,utilice un carton微量元素 envuelto en tela.

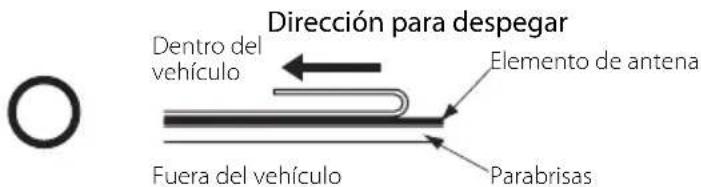

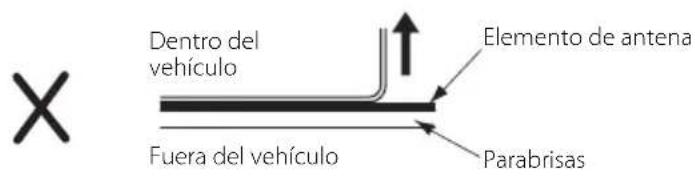

2. Despegue lentamente la hoja transparente a lo largo de la linea del elemento.

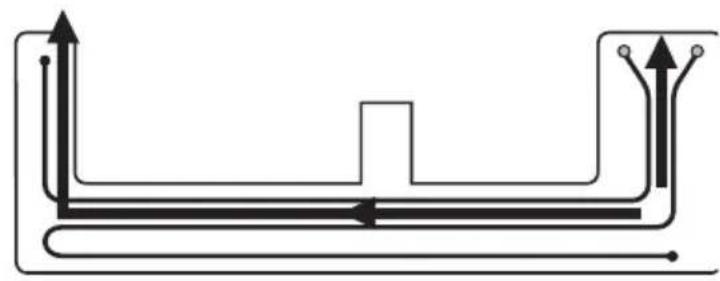

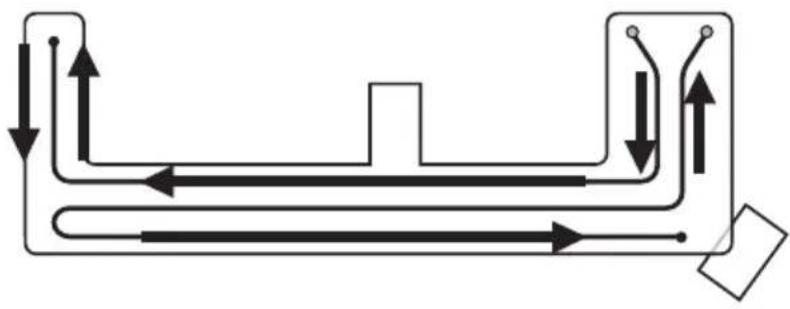

DIRECCIONES y Lugares de frotamento

Dirección para despegar

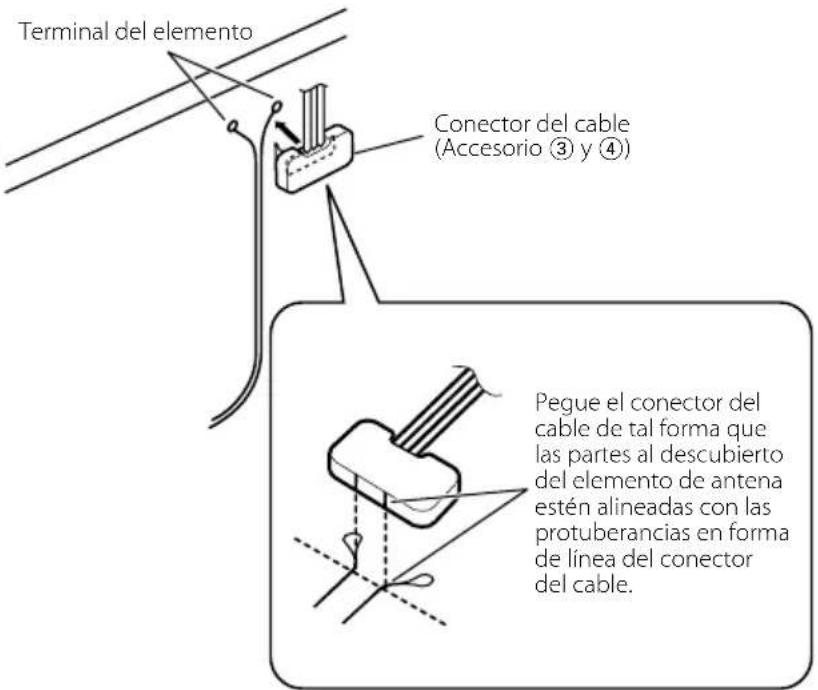

1. Asegürese de que el elemento de antenna se ha pegado firmamente y bajo peque el conductor del cable al terminal del elemento.
2. Haga pagar el cable y asegúrelo con las abrazaderas de cable suministradas (accesorio ⑤).

Especificaciones

Las specifications se.Encuentran susjetas a ambiosinprevioaviso.

Sección del sintonizador de TV

Sistema de color

:NTSC

Sistema de seleccion de canales

: Sistema sintetizador de Frequencia PLL

Convergencia de canales

VHF:2-13 can.

UHF:14-69 can.

Sistema de demodulación

: Sistema portador split

Entrada de antenna

Diversidad de 4 can. (miniclavija 3,5)

General

Voltaje de funciona

:14,4VCC(11V-16V)

Consumo

:305mA

Dimensiones (AnxAlxF)

188× 30× 144mm

Margen de temperatas operacional

-10°C - +60°C

Margen de temperatas de almacenamento

-30°C-+85°C

Peso

:680g

Antena de TV

Impedancia de salute

Miniclavija 75Ω/3,5

Voltaje de funciona

:8VCC

Consumo

85 mA

Longitud del cable

4,0 m, 5,5 m

Tamaño del elemento de antenna tipopellicula (An × Al)

Instalacao do Sintonizador de TV

Procedimento de instalacao

1. Confirmo local de instalacao.

: Sistema sintetizador de frequencia PLL

Sistema de Televisao

：M

Gama de temperatura operacional

：-10°C- +60°C

Gama de temperatura de armazenagem

-30°C +85°C

Peso

:680g

Antena de TV

Impedência de saída

Mini ficha de 75Ω/3,5

Tensão de operação

:8VCC

Consumo de energia

85 mA

Comprimento do cabo

4,0m,5,5m
