MODE D'EMPLOI DHD778XM DE DIETRICH

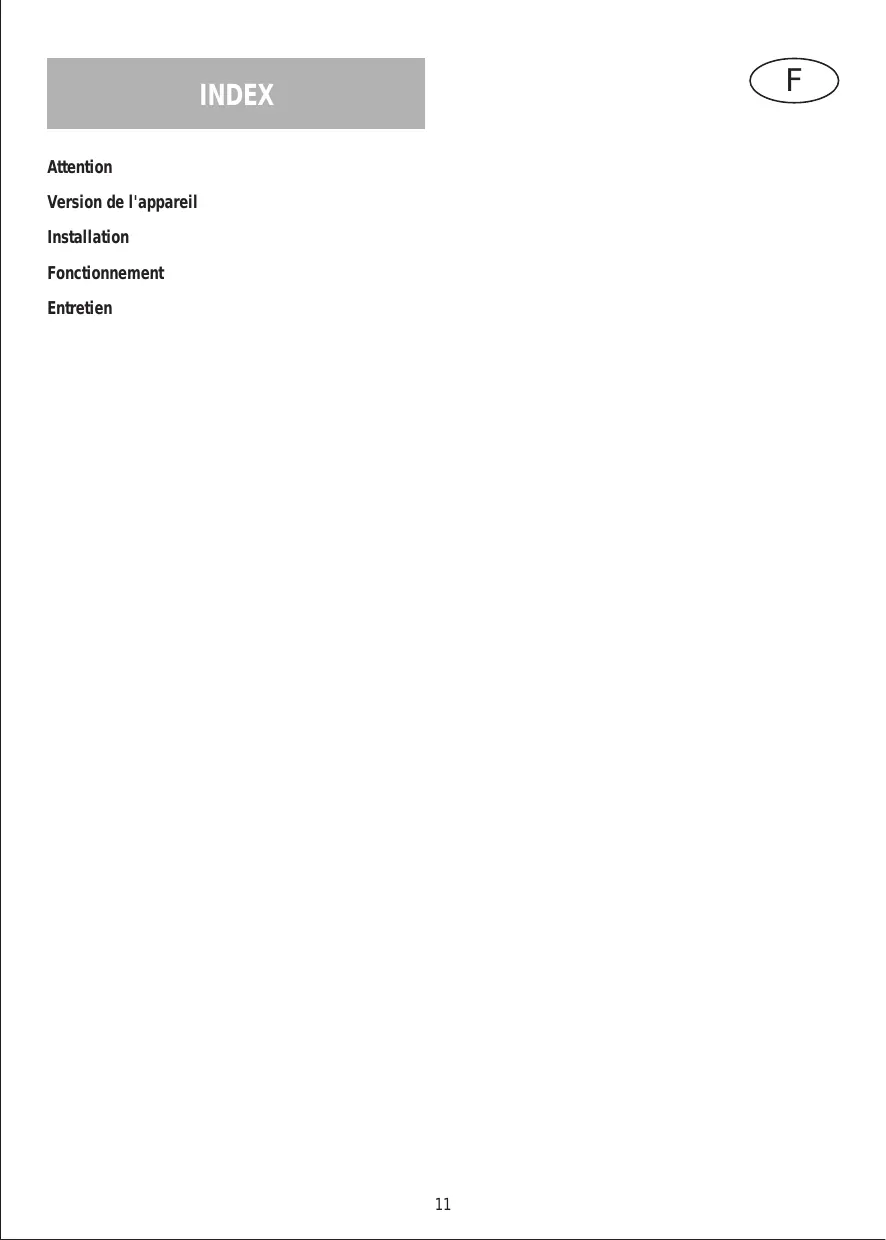

F Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit. Cet appareil est commercialisé en accord avec la directive européenne 2002/96/CE sur les déchets del équipments électriques et électroniques (WEEE).
Version de l'appareil
Installation
Fonctionnement
Entretien
ATTENTION
* Les enfants, les personnes dépendantes ou handicapée ne peuvent utiliser l'appareil que si elles sont sous la surveillance d'adultes.
* La distance entre la surface de la table de cuisson et la base de la hotte doit être d'au moins 65 cm.
* L'air aspiré ne doit pas être canalisé dans un conduit qui est utilisé pour évacuer les fumées produites par des appareils alimentés par des sources d'énergie autres que l'énergie électrique (installations de chauffage central, radiateurs, chauffe-eau, etc.).
* Pour évacuer l'air qui doit être éliminé respectez les prescriptions des autorités compétentes.
* Prévoyez une aération de la pièce adéquate quand une hotte et des appareils alimentés par une énergie autre que l'énergie électrique (poêle à gaz, à charbon, etc.) sont utilisés en même temps. En effet, en évacuant l'air, la hotte pourrait créer une dépression dans la pièce. La pression négative de la pièce ne doit pas dépasser 0,04 mbar, évitant ainsi que la source de chaleurs provoque un appel des gaz qui doivent être évaqués. Il est donc nécessaire d'équiper la pièce de prises d'air alimentant un flux d'air frais constant.
Quand l'ètiquette des caractéristiques techniques, qui se trouve dans la hotte montre le symbole ☐, l'appareille est en classe II°, par conséquent il n'a pas besoin de aucune connexion à la terre.
Quand l'ètiquette des caractéristiques techniques, qui se trouve dans la hotte ne montre pas le symbole □, l'appareille est en classe l°, par conséquent il a besoin de la connexion à la terre.
* Lors du raccordement électrique assurez-vous que la prise de courant soit munie de mise à la terre; vérifiez aussi que les valeurs de tension correspondent à celles qui sont indiquées sur la plaque des caractéristiques de l'appareil, qui se trouve à l'intérieur de celui-ci.
*Avant de procéder à une opération d'entretien ou de nettoyage quelconque, il faut débrancher l'appareil.
Si votre appareil n'a pas pas de câble flexible qui ne peut pas être séparé, ni de prise ou bien d'autre dispositif qui garantisse le débranchement de tous les pôles du réseau, avec une distance d'ouverture entre les contacts d'au moins 3mm., ces dispositif de séparation du réseau doivent alors être prévus dans l'installation fixe.
Si l'appareille fixé est pourvu du câble de l'alimentation et une fiche, l'appareille doit être placé de manière que la fiche soit facilement accessible.
* Evitez d'utiliser des matériaux qui causent des flambées à proximité de l'appareil. Dans le cas de fritures, faites tout particulièrement attention au danger d'incendie que représentent les huiles et les corps gras.
A cause de son inflammabilité l'huile usagée est particulièrement dangereuse. N'utilisez pas de grilles électriques découvertes. Pour éviter des risques d'incendie possibles suivez les instructions données concernant le nettoyage des filtres anti-graisses et sur la façon d'enlever des dépots éventuels de graisse sur l'appareil.
VERSIONS DE L'APPAREIL
Lappareil peut être utilisé en version recyclage ou aspirante.
*Dans la version recyclage (Fig.1), l'air et les vapeurs convoyés par l'appareil sont épurés par une grille antigraisse et par un panneau en fibre de charbon actif, et après ils sont remis en circulation dans la pièce par les petites grilles latérales de la cheminée. Dans la version recyclage, il est nécessarie d'utiliser un commutateur d'air (Fig. 1A) qui, placé dans le dessus du tube, permet le recyclage de l'air dans la pièce.
* Dans la version aspirante (Fig.2), les vapeurs sont convoyées directement à l'extérieur par un tuyan d'évacuation à travers la paroi/plafond. Il n'est donc pas nécessaire d'utiliser le filtre à charbon actif ou un deviateur de l'air.
INSTALLATION
Avant d'effectuer l'assemblage, pour éviter des dommages à l'appareil, enlever la grille anti-graisse. Pour retirer la grille anti-graisse, poussez la poignée vers le bas de la hotte et faites tourner la grille vers le bas, en la retirant de sa place. (Fig.3B-4A).
Fixation à la paroi avec des étriers
À l'aide du gabarit de perçage (Fig.5X), faites les trous de fixation prévus pour votre modèle, en faisant attention à ne pas dommager des tuyanteries de l'eau et des lignes électriques.
Effectuez les trous dans la paroi avec une pointe de ø 8mm.; dans ces trous insérez les tasseaux en plastique (Fig.5A). L'etrier support de la hotte (Fig.5S) est appliqué au moyen des vis en dotation (Fig.5B). Accrocher la hotte sur le support (Fig.7) et ajuster la position horizontale et verticale de l'appareil par les vis métriques de réglage (Fig.9V,T). Terminé le réglage, procéder avec la fixation: inseréz et serrez les vis de sûrete (Fig. 5C). Mod. SM - SL.
Sur les modèles modulaires version standard et de luxe, après avoir fixé les cornières au mur (Fig.6C) accrocher le module à l'etrier approprié (Fig.6S). Règler et bloquer par les vis fournies (Fig.9V-T). Insérer les vis pour le blocage de module (Fig.8A).
Fixation de la cheminée décorative.
Avant de procéder avec la fixation de la cheminée prévoyez l'alimentation électrique dans l'encombre du tuyan décoratif, et un trou d'évacuation de l'air, si votre appareil doit être installé en version aspirante.
Attention!
Avant de connecter le tuyau d'evacuation flexible au moteur, s'assurer que la soupape avec volet, qui se trouve sur la sortie de l'air du moteur, puisse tourner.
\* Version aspirante
Fixez l'étrier support tuyau (Fig.10Y) sur la paroi/plafond au moyen des tasseaux et des vis en dotation. Faites la liaison entre la bride de raccordement de la hotte et le trou d'évacuation de l'air au moyen d'un tube spécial. Faire la connexion électrique. (Seulement pour la version munie d'afficheur). Soulever le tuyau inférieur jusqu'à découvrir le câble plat qui sors du groupe d'aspiration et le connecter au câble plat de l'afficheur. Abaisser de nouveau le tuyau inférieur veillant à ce qu'il entre de façon correcte dans le logement de la hotte aspirante. L'avant du tube est fixé latéralement au support tuyau (Fig.11Y) par deux vis autofilettantes. Maintenant montez l'arrière de la cheminée en l'introduisant dans l'avant de la hotte, et en la baissant par la suite jusqu'à l'encaster à l'intérieur de la carcasse (Fig.11).
\* Version filtrante
En version filtrante le deviateur d'air est fixé par les vis fournies (Fig.12) à travers les trous situés dans la partie postérieure du raccord télécopique supérieure. Connecter la buse de la hotte au deviateur par un tube approprié et proceder à la connexion électrique. (Seulement pour la version munie d'afficheur). Soulever le tuyau inférieur jusqu'à découvrir le câble plat qui sors du groupe d'aspiration et le connecter au câble plat de l'afficheur. Abaisser de nouveau le tuyau inférieur veillant à ce qu'il entre de façon correcte dans le logement de la hotte aspirante.
FONCTIONNEMENT
Mod. S-SE-Module - version standard (Fig. 13)
| A: | Interrupteur | on/off éclairage |
| B: | Interrupteur | première vitesse |
| C: | Interrupteur | deuxième vitesse |
| D: | Interrupteur | troisième vitesse |
| E: | Interrupteur | lampe témoin du fonctionnement du moteur |
Mod. SM (Fig. 14)
| A: | Interrupteur | on/off éclairage |
| B: | Interrupteur | on (1 ère vitesse)/off moteur |
| C: | Interrupteur | 2 ème vitesse |
| D: | Interrupteur | 3 ème vitesse |
| E: | Interrupteur | 10 minutes |
| F: | Interrupteur | lampe témoin du fonctionnement du moteur |
Mod. SL-Module - version de luxe (Fig. 15)
| A: | Interrupteur | on/off éclairage |
| B | Interrupteur | on (1 ère vitesse)/off moteur |
| C: | Interrupteur | 2 ème vitesse |
| D: | Interrupteur | 3 ème vitesse |
| E: | Interrupteur | 4 ème vitesse |
| F: | Interrupteur | 10 minutes |
Mod. SL TC - version Touch Control (Dis.21)
| A: | Interrupteur On/Off éclair |
| B: | Diminution de vitesse |
| C: | Voyants lumineux |
| D: | Augmentation de vitesse |
| E: | Interrupteur 10 minutes |
Le tableau à poussoirs Touch Control permet d'établir la fonction souhaitée en effleurant la touche concernée. Les voyants lumineux (C) placés au centre du tableau indiquent la vitesse d'aspiration établiée. Dans le cas de temporisateur actif, le voyant (C) en haut clignote. En cas de non-fonctionnement du panneau de commande, appuyez deux fois sur le bouton rouge; visible après l'enlèvement du filtre à graisse. En cas d'interruption de l'alimentation électrique, le produit SLTC nécessite de 15 secondes pour l'auto-diagnostic avant de rétablir ses fonctions. Entretemps, il pourrait ne pas fonctionner correctement.
Mod. SL ... I - version Intensive (Dis.22)
| A: | Interrupteur On/Off éclairage |
| B: | Interrupteur On (1 ère vitesse) / Off moteur |
| C: | Interrupteur 2 ème vitesse |
| D: | Interrupteur 3 ème vitesse |
| E: | Interrupteur vitesse intensive |
| F: | Interrupteur 10 minutes |
En appuyant sur la touche de la vitesse intensive "I", l'aspiration est à la vitesse maximum pour une durée de 4 minutes. Dès que les 4 minutes se sont écoulées, l'élément retourne à la position précédent. Exemple: en partant de la 2 ^a vitesse et en appuyant sur la touche I, l'aspiration functionne à la vitesse maximum pendant 4 minutes. Successivement, la hotte retourne à la 2 ^a vitesse.
Mod. SL-Module - TD version afficheur (Dis.18)
| A: | 1 ^ère vitesse activée |
| B: | 2 ^ème vitesse activée |
| C: | 3 ^ème vitesse activée |
| D: | 4 ^ème vitesse activée |
| E: | éclairage allumé |
| F: | temporisateur 10 min. établi. |
Modèle avec télécommande (Fig. 17)
Radiocommande 6 canaux pour commande à distance de hottes d'aspiration.
Caractéristiques techniques:
| - Alimentation par piles | : 12V |
| - Fréquence de travail | : 433,92 Mhz |
| - Consommation max. | : 25 mA |
| - Température de service | :-20 + 70 °C |
| - Dimensions | : 45x75x14 mm. |
Description du fonctionnement:
L'émetteur est équipé de 6 touches, chacune correspondant à une fonction de la hotte. les fonctions sont les suivantes:
: interrupteur ON/OF éclairage.
01 : interrupteur ON (1° vitesse) OFF moteur.
2 : interrupteur 2° vitesse.
3 : interrupteur 3° vitesse.
4 : interrupteur 4° vitesse.
☐ : temporisateur 10 minutes.
Sur la configuration standard de l'usine, tous le systèmes "hotte-radiocommande" ont le même code (dip-switch n° 6-7-8-9-10 sur ON).
En présence de deux systèmes << hotte-radiocommande >> installés dans la même pièce ou au voisinage immédiat, étant donné que ces systèmes ont le même code, ils pourraient être perturbés. Il faut alors modifier le code de l'une des radiocommades.
Changement du code:
Pour modifier le code système de la radiocommande, procéder comme suit:
ouvrir le volet du logement de la pile et sélectionner au moyen des switches un autre n° entre 7-8-9-10 sur OFF, laisser le n° 6 sur ON.
Apprentissage du nouveau code:
Après avoir changé le code dans la radiocommande, il faut faire apprendre le nouveau code à la centrale électronique de la hotte aspirante. Pour ce faire: appuyer sur la touche d'extinction générale de la hotte (Fig. 4B-3A), rétablir l'alimentation allant à la centrale électronique à partir de ce moment l'opérateur dispose de 15' pour appuyer sur la touche afin que la centrale se synchronise avec le nouveau code.
Touche d'arrêt d'urgence:
En cas de non fonctionnement de la radiocommande pour éteindre l'appareil appuyer sur le bouton d'arrêt d'urgence (Fig. 4B-3A) placé près de la lampe d'éclairage. Après réparation rétablir la position du bouton d'arrêt d'urgence.
Les produits de luxe (SL-Module) sont doués d'un dispositif électronique qui permet l'arrêt automatique après 4 heures de fonctionnement de la dernière operation faite.
ENTRETIEN
* Un entretien soigné est une garantie de bon fonctionnement et de bon rendement de votre appareil dans le temps.
* Faites très attention surtout à la grille anti-graisse. Pour retirer la grille anti-graisse, poussez la poignée vers l'arrière de la hotte et faites tourner la grille vers le bas, en la retirant de sa place (Fig.3B - 4A).
Pour insérer la grille exécutez l'opération contraire. Après 30 heures de fonctionnement de la hotte (Mod. SL-Module version de luxe) le tableau à poussoirs signalera la saturation du filtre en énticelant tous les poussoirs. Dans les modèles SLTC (Version Touch Control) la saturation du filtre à charbon est signalée par le clignotement des deux boutons poussoirs centrales (Fig. 21 C). Le signal pourra être arrêté en pressant l'interrupteur temporizzateur ⏻. Pour nettoyer la grille lavez-la à la main ou dans le lave-vaiselle. Nettoyez la grille périodiquement, au moins tous les deux mois.
* Dans la version recyclage, il faut remplacer le filtre à charbon actif (Fig.16-20Z) périodiquement. Pour enlever le panneau en fibre, il faut avant-tout retirer la grille anti-grasse (Fig.4A-16B), et ensuite tirer la clavette en plastique du panneau et le décrocher de sa place. Pour insérer le panneau en fibre de charbon actif, exécutez l'opération contraire.
Remplacer le panneau en fibre de charbon suivant l'utilisation, tous les six mois en moyenne.
* Pour nettoyer l'appareil, nous conseillons d'utiliser de l'eau tiède et du détersif neutre: évitez les produits abrasifs. Pour nettoyer les appareils en acier, nous conseillons d'employer des produits spécifiques et de suivre leurs modes d'emploi.
* Attention: avant de procéder au replacement des lampes, débrancher l'appareille du réseau électrique. Enlever le filtre à graisse et s'il est inséré le filtre à charbon actif. Après avoir localisée la lampe brûlée, tourner la lampe en sens contraire à celui des aiguilles d'une montre et procéder au replacement. Faire attention que les lampes soient du même type.
* Pour remplacer les lampes halogènes enlever la bague de serrage du verre (Fig.18A), et enlever le verre mat (Fig.18B) en faisant levier par un tournevis. Pendant l'opération de décrochement il faut soutenir le verre mat. Démonter la lampe (Fig.18C), en faisant attention à ne pas la toucher nu-mains. Remplacer avec des lampes du même type. Après le remplacement de la lampe insérer de nouveau la bague de serrage du verre en l'encastrant.
Pour replacer la lampe dichroique, enlever la lampe (Fig.19) en insérant un tournevis ou un autre outil appointé entre la lampe et le support chromé et remplacer avec une lampe du même type.
* Si le fil électrique est endommagé pour éviter tout risque il doit être remplacé par le fabricant, le service après vente ou bien par du personnel qualifié.
