GEBRUIKSAANWIJZING DHD778XM DE DIETRICH

NL Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht. Dit apparrat voldoet aan de Europese richtlijnen 2002/96/CE voor elektrische en elektronische afval (WEEE)

INDICE

Avvertenze

Versioni d'uso

Installazione

Funzionamento

Manutenzione

AVVERTENZE

* Kinderen en hulpeloze of gehandicapte personen mogen het apparaat alleen onder toezicht volwassenen gebruiken.

* De minimum afstand tussen het kookvlak en de onderkant van de dampkap moet 65 cm bedragen.

* De opgezogen lucht mag niet geleid worden in een afvoerbuis die gebruikt wordt voor de rook van apparatuur die niet elektrisch gevoed wordt (installaties voor gecentraliseerde verwarming, centrale verwarming, boilers, enz.).

* De voorschriften respecteren van de bevoegde autoriteiten wat de afvoer van de te evacueren lucht betreft.

* Het is belangrijk een aangepaste verluchting van de ruimte te voorzien indien een dampkap en apparaten met een niet - elektrische energiebron (gaskachels, kolenkachels, mazoutkachels, enz.) tegelijkertijd gebruikt worden. De dampkap zou door het evacueren van de lucht een negatieve druk kunnen veroorzaken in het lokaal. De negatieve druk in het lokaal mag de 0,04mbar niet overschrijden. Op deze wijze wordt vermeden dat de uitlaatgassen van de warmtebron terug gezogen worden. Het is dus noodzakelijk het lokaal uit te rusten met luchtaanvoeren die een constante stroom van verse lucht garanderen.

Indien het classificeringslabel in de afzuigkap is uitgerust met het symbool □, dan is het apparaat gebouwd volgens klasse II en hoeft het niet geaard te worden.

Indien het classificeringslabel in de afzuigkap is uitgerust met het symbool □, dan is het apparaat gebouwd volgens klasse I en is aarding noodzakelijk.

* Het is noodzakelijk het toestel van het lichtnet te scheiden door de stekker uit het stopcontact te trekken alvorens met een schoonmaakbeurt of onderhoudsbeurt te beginnen.

Als het apparaat is uitgerust met een snoer en stekker, moet het apparaat op een dusdanige wijze worden gemonteerd dat men eenvoudig bij de stekker kan.

* Vermijd, in de onmiddellijke nabijheid van het toestel, materialen die vlammen (flambé) kunnen veroorzaken. In het geval van frituren moet men bijzonder oppassen voor het brandgevaar bij gebruik van oliën en vetten. Reeds gebruikte olie is bijzonder gevaarlijk omwille van zijn ontvlambaarheid. Geen onbedekte elektrische roosters gebruiken. Om een eventueel brandrisiko te vermijden moet men zich strikt aan de aanwijzingen houden voor het schoonmaken van de vet filters en het verwijderen van eventuele afzettingen van vet op het toestel.

GEBRUIKSVERSIES

Het toestel is reeds vooraf geregeld voor de filterversie of de zuigversie.

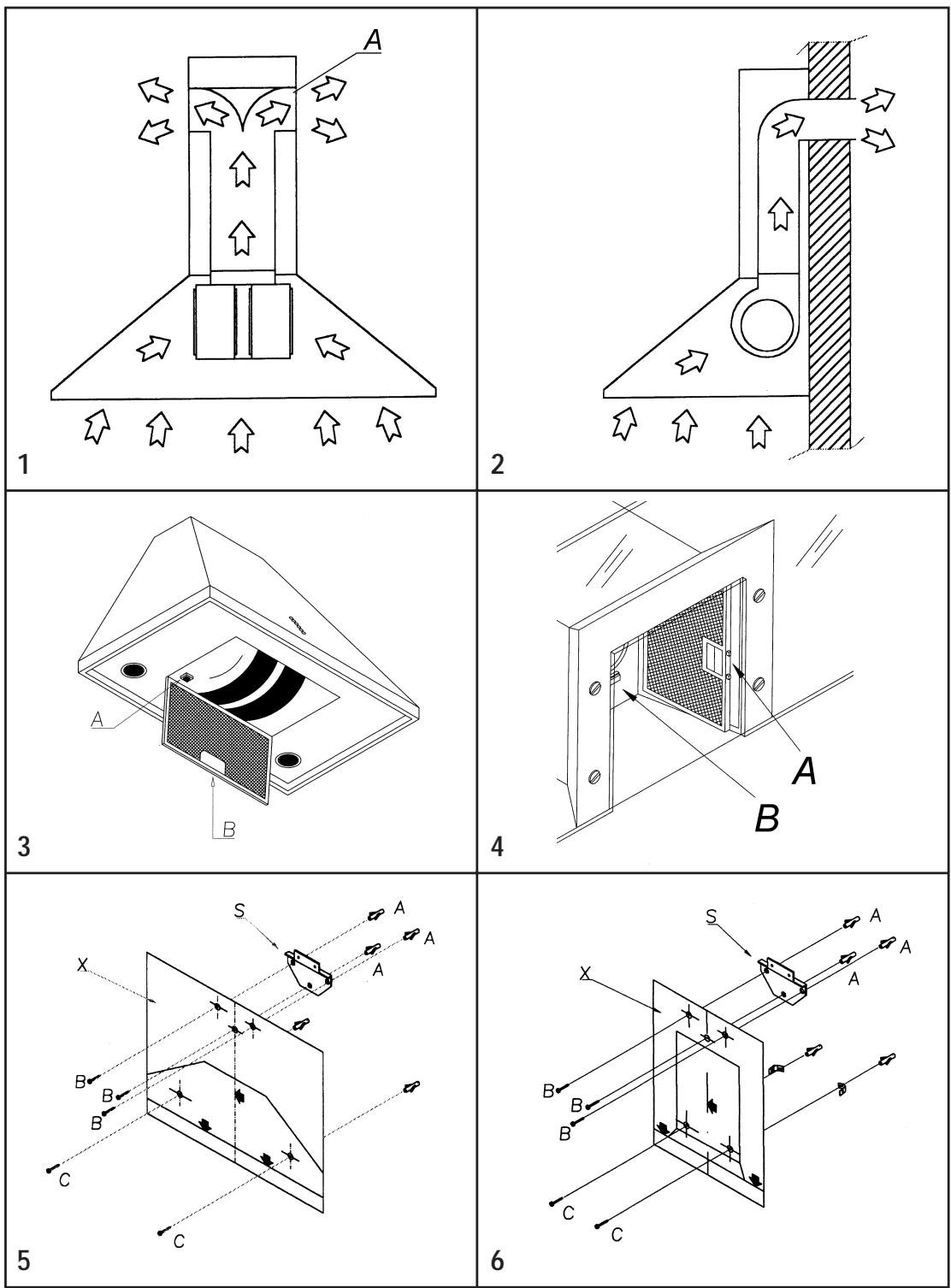

* In de filterversie (tek.1) worden de lucht en de damp door het toestel geleid, en worden deze zowel door een vetfilter als door een actieve koolstofffilter gezuiverd en terug in circulatie gebracht doorheen de zijdelingse roosters van de schouw. In het geval van gebruik in de filterversie is het gebruik van een luchtafleider (tek.1A), gesitueerd in het bovenste deel van de buis, noodzakelijk voor de recyclage van de lucht in het vertrek.

* In de zuigversie (tek.2) worden de damp direct naar buiten geleid, langs een ontlastingsbuis verbonden met het bovenste deel van de muur of het plafond. Het gebruik van de koolstofffilter en de luchtafleider zijn niet nodig.

INSTALLATIE

Verwijder de vetfilter alvorens tot de installatie over te gaan, om schade aan het toestel te vermijden. Het verwijderen van de metalen vetfilter gebeurt door het daarvoor voorziene handvat naar de achterzijde van de dampkap te duwen en de filter naar beneden te draaien en los te maken van zijn plaats (tek.3B-4A).

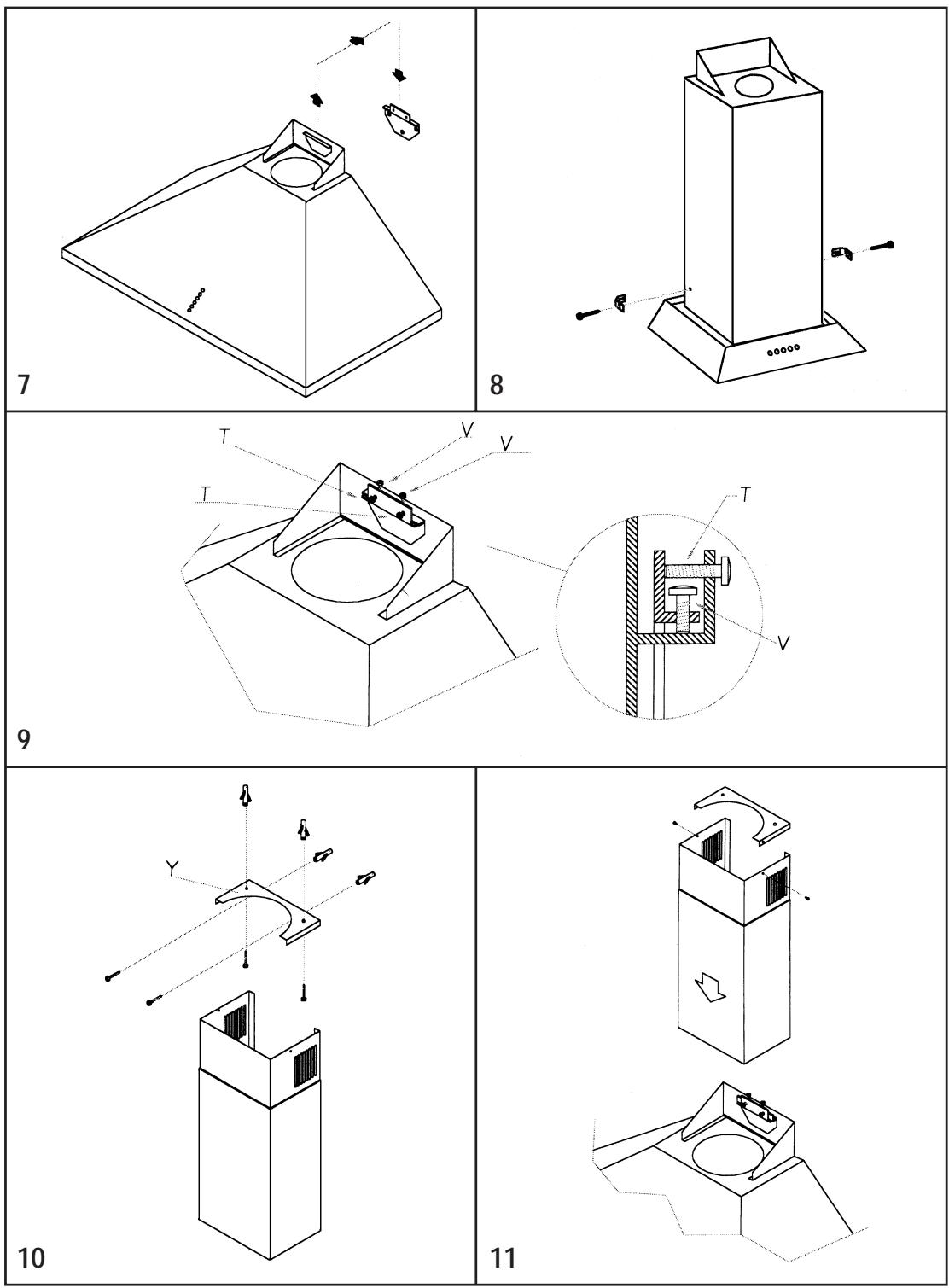

Fixatie tegen de muur met bevestigingsbeugel Gebruik het daarvoor bestemde gatenplan (tek.5X). Breng op de muur alle hierop aangeduide gaten aan. Opletten om geen schade aan te brengen aan de waterleidingen en het elektriciteitsnet. De gaten in de muur moeten aangebracht worden met een muurboorpunt van 0 8mm. Steek de plastic pluggen in de gaten (tek. 5A). De bevestigingsbeugel ter steun van de dampkap (tek.5S) wordt bevestigd met de schroeven geleverd in de uitrusting (tek. 5B). De kap ophangen aan de beugel (tek. 7), de horizontale en verticale positie van het toestel regelen door middel van de regelbare schroeven (tek. 9V-T). Na voltooiing van de regeling overgaan tot de fixatie door de veiligheidsschroeven in te steken en vast te draaien. Nadat het apparaat is samengesteld, dient het met de veiligheidsschroeven op de juiste wijze te worden vastgezet (tek.5C) Mod. SM - SL. Bij de module modellen standard uitvoering, luxe uitvoering, na plaatsing van de ijzeren hoekplaat (tek.6C), kan de module aan de steun worden opgehangen (tek.6S). Stel en vergrendel het vervolgens met de meegeleverde schroven (tek. 9V-T). Plaats de schroeven om de module (tek.8A) te blokkeren.

Fixatie van de decoratieve schouw

Vooraleer de schouw te bevestigen, moet men de elektrische voeding voorzien tussen de belemmering van de decoratieve buis en een lucht-evacuatiegat in het geval van de zuigversie.

Opgelet! Voordat de afvoerslang wordt aangesloten, dient eerst de vrije werking van de terugslagklep getest te worden.

Zuigversie

Door middel van de pluggen en de schroeven geleverd in de uitrusting wordt de bevestigingsbeugel ter steun van de buis tegen de muur of het plafond bevestigd (tek.10Y). De flens van de dampkap verbinden met het evacuatiegat door middel van een aangepaste buis. De elektriciteitsverbinding aanbrengen. (Alleen voor uitvoering met display). De onderste pijp omhoog brengen tot de lintkabel uit de afzuiggroep vrijkomt en deze aansluiten op de lintkabel van het display. De onderste pijp weer omlaag brengen en erop letten dat hij correct in de zitting van de zuigkap valt. Het bovenste deel van de buis wordt zijdelings bevestigd aan de buissteun (tek.11Y) door middel van de 2 zelfschroevende schroeven. Vervolgens bevestigt men de onderste buis van de dampkap en verlaagt men hem tot hij vast schuift aan de binnenkant van het karkas (tek. 11).

Filterversie

In de filterversie gebeurt de fixatie van de luchtafleider door middel van de bijgeleverde schroeven (tek.12) en door gebruik te maken van de gaten aangebracht in de achterkant van de bovenste telescopische pijp. Men verbindt de flens van de dampkap met de afleider door middel van een aangepaste buis en men brengt de elektriciteitsverbindingen aan. (Alleen voor uitvoering met display). De onderste pijp omhoog brengen tot de lintkabel uit de afzuiggroep vrijkomt en deze aansluiten op de lintkabel van het display. De onderste pijp weer omlaag brengen en erop letten dat hij correct in de zitting van de zuigkap valt.

VERKING

Mod. S-SE-Module standard uitvoering (tek.13):

A : Verlichtingschakelaar aan/uit
B : Schakelaar Aan (I snelheid)/Uit Motor
C : Schakelaar II snelheid
D : Schakelaar III snelheid
E : Controlelampknopje

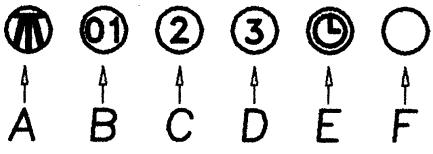

Mod. SM (tek.14):

A : Verlichtingschakelaar aan/uit

B : Schakelaar Aan (I snelheid)/Uit Motor

C : 2° stand schakelaar

D : 3° stand schakelaar

E : 10 minuten naloop automaat

F : Controlelampknopje

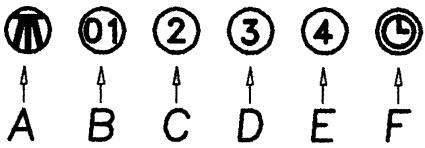

Mod. SL-Module luxe uitvoering (tek.15):

A : Verlichtingschakelaar aan/uit
B : Motor schakelaar aan/uit (1° stand)
C : 2° stand schakelaar
D : 3° stand schakelaar
E : 4° stand schakelaar
F : 10 minuten naloop automaat

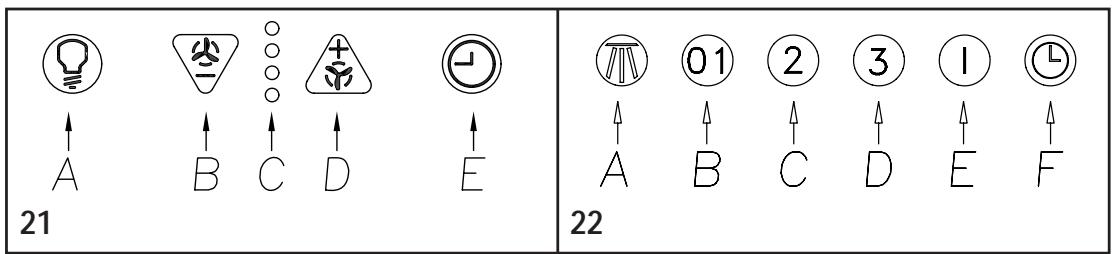

Mod. SL TC - uitvoering Touch Control (Tek.21)

A: AAN-/UITSCHAKELÄAR VERLICHTING
B: LAGERE SNELHEID/MOTOR UIT
C: SNELHEIDSINDICATORS
D: MOTOR AAN/HOGERE SNELHEID
E: TIMER 10 min.

Via het Touch Control paneel kan de gewenste functie worden ingesteld door de betreffende toets aan te raken. De lampjes (C) in het midden van het paneel geven de ingestelde afzuigsnelheid aan. In het geval dat het bedieningspaneel niet juist functioneert, dient de rode knop aan de binnenzijde van het apparaat 2 x ingedrukt te worden, na verwijdering van het vetfilter. Als de elektrische voeding naar het product SLTC uitvalt, is er bij herstel van de functies 15 seconden nodig voor de zelfdiagnose. Gedurende deze tijd zou het niet correct kunnen functioneren.

Mod. SL ... (intensieve uitvoering) (Tek.22)

A: AAN-/UITSCHAKELAAR VERLICHTING
B: AAN-SCHAKELAAR (1 ^E SNELHEID)/MOTOR UIT
C: SCHAKELAAR 2 ^E SNÉLHEID
D: SCHAKELAAR 3 ^E SNELHEID
E: SCHAKELAAR INTENSIEVE SNELHEID
F: TIMER 10 min.

Door op de toets van de intensieve snelheid (I) te drukken, werkt de afzuiging gedurende 4 minuten op de hoogste snelheid. Na deze 4 minuten keert zij terug naar de voorgaande instelling. Voorbeeld: als de 2 ^e snelheid ingeschakeld is en er wordt op de toets "l" gedrukt, zal de wasemkap gedurende 4 minuten op maximale snelheide werken, waarna hij terugkeert naar de 2 ^e snelheid.

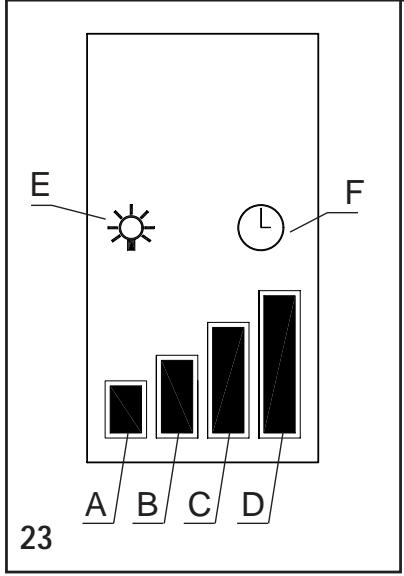

Mod. SL-Module TD - vers. Display (tek. 18)

A: snelheid I geactiveerd
B: snelheid II geactiveerd
C: snelheid III geactiveerd
D: snelheid IV geactiveerd
E: lichten aan
F: timer 10 min ingesteld

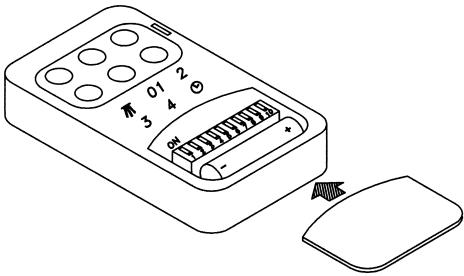

\* Modellen met afstandbediening (tek.17).

Draadloze besturing (6-kanalen) voor het bedienen op afstand van de afzuigkappen.

• Voeding op batterijen : 12V
• Werkingsfrequentie : 433,92 Mhz.
• Maximum verbruik : 25 mA
• Werkingstemperatuur : -20 +70°C
• Afmetingen : 45x75x14 mm.

Beschrijving van de werking:

De afstandsbediening is uitgerust met 6 toetsen voor het bedienen van de werking van de afzuigkap, als volgt bepaald :

: AAN/UIT schakelaar licht
01 : AAN ( 1° snelheid) /UIT schakelaar motor
2 : schakelaar 2° snelheid
3 : schakelaar 3° snelheid
4 : schakelaar 4° snelheid
：timer 10 minutes

Standaard configuratie:

De fabrieksconfiguratie voorziet dat alle systemen "afzuigkap-afstandsbediening" dezelfde uitzendcode hebben (dip-switch n° 6-7-8-9-10 op ON).

In het geval dat er in dezelfde ruimte of in de onmiddellijke nabijheid 2 systemen "afzuigkap-afstandsbediening" geinstalleerd zijn die dezelfde uitzendcode hebben, zouden deze door elkaar beïnvloed kunnen worden en is het dus noodzakelijk de code van 1 afstandsbediening te wijzigen.

Wijziging van de uitzendcode:

Om de uitzendcode van de afstandsbediening te wijzigen gaat men als volgt te werk: het dekseltje voor het vervangen van de batterijen openen, naar keuze een van de dip-switch n° 7-8-9-10 op OFF plaatsen ( de dip-switch n°6 blijft op ON).

Aanleren van de nieuwe uitzendcode:

Na het wijzigen van de uitzendcode van de afstandsbediening moet men aan de elektronische centrale van de afzuigkap de nieuwe uitzendcode als volgt aanleren: de algemene schakelaar van de afzuigkap af zetten (tek. 4B-3A), de elektrische voeding van de elektronische centrale opnieuw aanzetten, vanaf dit moment heeft men 15 seconden om op de 🌐 toets te drukken zodat de centrale zich kan synchroniseren met de nieuwe code.

Noodtoets:

Indien de afstandsbediening niet werkt, op de noodtoest (tek. 4B-3A) drukken die zich naast de verlichtingstoets bevindt om het toestel af te zetten. Na eventuele reparaties, de noodtoets herstellen.

De luxe modellen:

zijn uitgerust met een electronische beveiliging die ervoor zorgt dat het apparaat automatisch na 4 uur in berijf zijn, uitschakelt.

ONDERHOUD

* Een nauwkeurig onderhoud verzekerd een goede werking en een langdurig rendement.

* Een speciale zorg moet gegeven worden aan het antivetpaneel. Het verwijderen van de metalen vetfilter gebeurt door het daarvoor voorziene handvat naar de achterzijde van de dampkap te duwen en de filter naar beneden te draaien en los te maken van zijn plaats (tek. 3B-4A). De filter wordt met de tegenovergestelde bewerking weer aangebracht. Na 30 bedrijfsuren (modellen SL - Module luxe uitvoering) zal het bedieningspaneel d.m.v. het knipperen van de knopjes, aangeven dat het vetfilter gereinigd dient te worden. In de SLTC modellen (uitvoering met Touch Control) wordt de verzadiging van het vetfilter aangegeven door middel van het flikkeren van de twee centraal geplaatste druktoetsen (Fig. 21 C). Druk op de knop van de naloopautomaat ⏻ om het apparaat te resetten. Het schoonmaken van de vetfilter kan met de hand of in de vaatwasmachine gebeuren.

Het schoonmaken gebeurt in functie van het gebruik, minstens 1 maal om de 2 maanden.

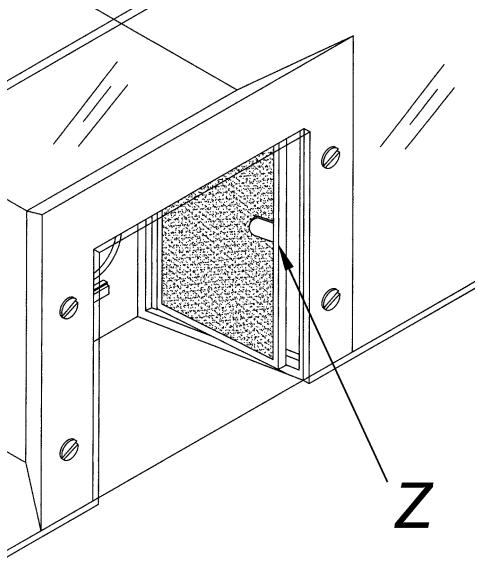

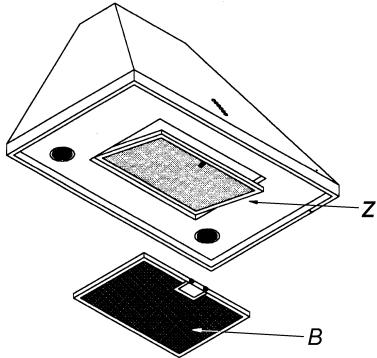

* In het geval van een toestel in filterversie is het noodzakelijk de actieve koolstofffilter regelmatig te vervangen(tek.16-20Z). Om de koolstof filter te verwijderen wordt eerst de vetfilter verwijderd (tek.4A-16B).

Vervolgens trekt men aan het daarvoor voorziene plastic lipje van de koolstofffilter en duwt men deze van zijn plaats. De koolstofffilter wordt met de tegenovergestelde bewerking weer aangebracht. Het vervangen van de koolstofffilter gebeurt in functie van het gebruik, minstens 1 maal om de 6 maanden.

* Voor het onderhoud van het toestel zelf wordt aangeraden gebruik te maken van lauw water en een neutraal schoonmaakmiddel, en het gebruik van produkten die schuurmiddelen bevatten te vermijden. Voor het onderhoud van stalen apparaten wordt aangeraden specifieke produkten te gebruiken, en de instructies op het produkt te volgen.

* Opgepast: Eerst het apparaat scheiden van het lichtnet, vooraleer over te gaan tot het vervangen van de lampen. De vetfilter verwijderen, en als deze aanwezig is, ook de actieve koolstofffilter. Wanneer men de gesprongen lamp gelokaliseerd heeft, deze in tegenuurwerkrichting draaien en vervangen. Opletten dat de lampen van hetzelfde type zijn.

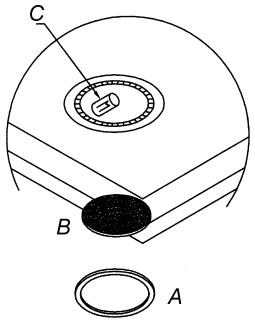

* Om de halogeen lampjes te verwisselen dient eerst het afdekringetje (tek.18A), door zachtjes met een schroevedraaier te wrikken, verwijderd te worden. Daarna kan het glas afgenomen worden. (tek.18B) - tijdens deze bewerking moet voorzichtig om worden gegaan met het glas.

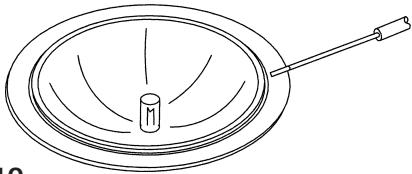

Verwijder het lampie (tek.18C) zonder het met de blote handen aan te pakken en plaats een nieuwe lamp van dezelfde soort. Na deze omwisseling dient het glas en het afdekringetje weer teruggeplaatst te worden. Om de koudlichtlamp te vervangen, de lamp losdraaien (tek. 19) terwijl men een kleine schroevedraaier of een ander puntig instrument tussen de lamp en de verchroomde lampensteun steekt en de lamp vervangen door een andere lamp met dezelfde kenmerken.

* Om risikos voorkómen, moet het voedingskabel in geval van beschading door de fabrikant, de service dienst of door ander bekwaam vakpersoneel worden vervangen.
