BEDIENUNGSANLEITUNG DHD778XM DE DIETRICH

I ISTRUZIONI PER L'USO S-SE-SM-SL-Modulo
GB INSTRUCTIONS FOR USE S-SE-SM-SL-Module
F INSTRUCTIONS POUR L'EMPLOI S-SE-SM-SL-Module
E ISTRUCCIÓNES DE USO S-SE-SM-SL-Módulo
D BEDIENUNGSANLEITUNG S-SE-SM-SL-Modul
NL GEBRUIKSAANWIJZIGING S-SE-SM-SL-Module

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben. Dieses Elektrohaushaltsgerät ist entsprechend der EU-Richtlinie 2002/96/CE Über Elektro- und Elektronik – Altgeräte (WEEE).

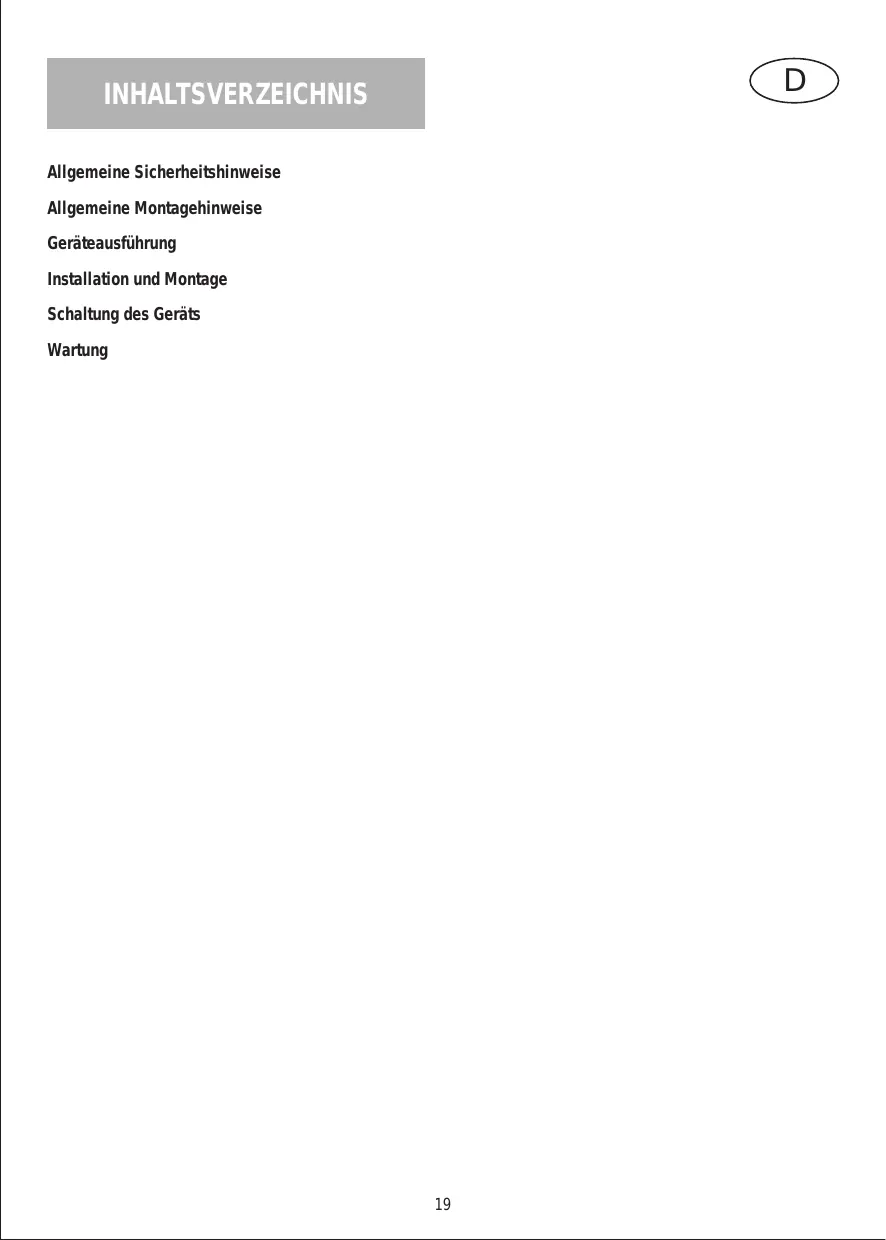

Allgemeine Sicherheitshinweise

Allgemeine Montagehinweise

Geräteausführung

Installation und Montage

Schaltung des Geräts

Wartung

ALLGEMEINE SICHERHEITSHINWEISE

* Kinder, hilflose oder behinderte Personen dürfen das Gerät nur unter Aufsicht von Erwachsenen betreiben.

* Das Gerät ist so zu montieren, dass der Abstand zwischen den Kochplatten und dem unteren Rand der Dunstabzugshaube mindestens 65 cm beträgt.

* Ein Anschluss der Abluftleitungen an Verbrennungs-Abgaskamine (z.B. der Zentralheizung usw.) ist nicht zulässig.

* In jedem Fall sind bei der Ableitung der Abluft die behördlichen Vorschriften zu beachten.

* Achtung! Bei gleichzeitigem Betrieb einer Abluft-Dunstabzugshaube und einer raum-luft-abhängigen Feuerstätte (wie z.B. gas-, öl-oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) ist Vorsicht geboten, da beim Absaugen der Luft durch die Dunstabzugshaube dem Auf-stellraum die Luft entnommen wird, die die Feuerstätte zur Verbrennung benötigt. Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von Haube und raumluft-abhängiger Feuerstätte im Auf-stellraum der Feuerstätte ein Unterdruck von höchstens 0,04 mbar erreicht wird und damit ein Rücksaugen der Feuerstättenabgase vermieden wird.

* Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, (z.B. in Türen, Fenstern, Zuluft-/Abluftmauerkasten oder andere technische Maßnahmen, wie gegen- seitige Verriegelung o.ä.), die Verbren-nungsluft nachströmen kann.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Koch-geräten, z.B. Kochmulde und Gasherd, wird diese Regel nicht angewendet. Im Zweifelsfalle muss der zuständige Schornsteinfegermeister zu Rate gezogen werden.

* Beim elektrischen Anschluss müssen die Spannungswerte des Stromnetzes mit den Werten des im Inneren des Geräts ange-brachten Typenschildes übereinstimmen. Schutzklasse II:

Gerätetypen, die in der Schutzklasse II ausgeführt sind, tragen auf dem Typenschild das entsprechende Symbol (☐). In diesem Fall ist das Gerät gemäß der Norm nicht geerdet.

* Vor jeder Reinigungs- oder Wartungsarbeit muss das Gerät vom Stromnetz getrennt werden. Falls das Gerät nicht an eine immer gut zugängliche Steckdose angeschlossen wird, ist in der Installation eine allpolige Trennvorrichtung vom Netz, mit einer Kon-taktöffnungsweite von mindestens 3 mm pro Pol, vorzusehen.

* Offenes Feuer bzw. der Gebrauch von Elektrogrills unter dem Gerät, ist zu vermeiden. Beim Frittieren, besonders mit mehrmals benutztem Öl, besteht Brandgefahr.

Auch bei Nichtbeachtung der Reinigungsanweisungen besteht die Gefahr eines Brandes.

ALLGEMEINE MONTAGEHINWEISE

1. Auspacken des Geräts

* Der Karton ist an der Oberseite zu öffnen. Seitlich am Karton sind Pfeile aufgedruckt, die nach oben weisen müssen.
* Zum Öffnen des Kartons und der Plastik-säcke dürfen keine scharfen Gegenstände (z.B. Messer) verwendet werden.
* Die Packstücke sind vorsichtig aus dem Karton zu nehmen und auf einer glatten, sauberen und weichen Unterlage abzustellen.
* Alle Verpackungsbestandteile sind vorsichtig zu entfernen und bis zum Abschluss der Montage vollständig aufzubewahren. Rücksendungen werden nur in der vollständigen Originalverpackung akzeptiert.

2. Prüfung vor der Montage

* Der Kartoninhalt ist auf Richtigkeit, Vollständigkeit, äußere Beschädigungen und einwandfreie Oberfläche zu überprüfen.
* Das Gerät ist auf ordnungsgemäße Funktion zu überprüfen.
* Festgestellte Mängel sind vor Einbau zu melden.
* Defekte und beschädigte Geräte dürfen nicht eingebaut und betrieben werden, da sonst keine kostenfreie Bearbeitung nach unseren Garantiebedingungen erfolgt.

3. Abluftleitungen

Es ist für den Anschluss eine runde oder eckige Abluftleitung mit Durchmesser 150mm erforderlich. Eine Reduzierung auf 125mm bei Geräten bis ca. 650cbm/h ist möglich. Reduzierungen und Querschnittsveränderungen führen zu Leistungsverlusten und erhöhten Geräuschen. Unsachgemäße Abluftführung führt zum Erlöschen der Gerätegarantie. Laut Verordnung einzelner Bundesländer müssen Dunsthauben-Abluftleitungen, welche durch einen zweiten Raum oder durch den Dachboden geführt werden, aus nicht brennbarem Material sein (gemäß DIN 4102 Klasse A1).

4. Montage

Die Montage ist gemäß der dem Gerät beiliegenden Montageanleitung durch-zuführen. Hierbei sind folgende Punkte zu beachten:

* Der Mindestsicherheitsabstand zwischen Gerät und Kochfeld ist unbedingt einzuhalten (in der Regel 65 cm).
* Der Elektroanschluss hat nach den VDE-Bestimmungen durch einen konzessionierten Fachbetrieb zu erfolgen.
* Die Abluftleitung ist in dem geforderten Durchmesser zu erstellen. Bei Dachaustritten wird der Einbau eines Kondenswasser-sammlers und einer weiteren Rückstauklappe empfohlen.
* Nischenrückwände sind nur auf ausreichend getrockneten Wänden zu montieren.

* Der Rücksprung zwischen Arbeitsplatten-kante und Gerätevorderkante darf bei Wand-hauben maximal 10 cm und bei Inselgeräten maximal 5 cm betragen.
* Bei Einbau der Kochmulde ist zu beachten, dass die Mitte zwischen den beiden hinteren Kochplatten unter der Gerätemitte eingebaut wird.

GERÄTEAUSFÜHRUNG

Das Gerät wird in einer Ausführung geliefert, die einen Einsatz sowohl im Umluftbetrieb als auch im Abluftbetrieb zulässt.

* Im Umluftbetrieb (Abb.1) wird die Luft zusätzlich durch den einzusetzenden Aktiv-kohlefilter geleitet und durch die seitlichen Lüftungsschlitze im Kaminoberteil in den Raum zurückgeführt. In dieses Kaminoberteil ist in diesem Fall die mitgelieferte Luft-umlenkweiche (Abb.12) einzubauen, die durch einen geeigneten Luftkanal mit dem Luftaustrittsstutzen des Motors zu verbinden ist.

* Im Abluftbetrieb (Abb.2) wird der Kochdunst durch Abluftrohre direkt ins Freie geleitet. Der Einsatz eines Kohlefilters ist im Abluftbetrieb nicht erforderlich.

INSTALLATION UND MONTAGE

Zur Montage der Modelle S, SE, SE/1 SM und SL ist der Metallfettfilter herauszunehmen. Dazu wird dieser am entsprechenden Griff leicht nach hinten bzw. oben gedrückt und nach unten bzw. zur Seite gedreht, bis er sich aus der Halterung löst (Abb.3B-4A).

Wandmontage des Geräts

Unter Verwendung der mitgelieferten Bohr-schablone (Abb.5X), werden die für die Be-festigung erforderlichen Löcher gebohrt, wobei darauf zu achten ist, keine Wasser- oder Strom-leitungen zu beschädigen. Die Löcher müssen einen Durchmesser von 8 mm haben. Nun werden die mitgelieferten Dübel (Abb.5A) in die Bohrlöcher eingefügt und der Haken für die Aufhängung des Gerätes (Abb.5S) mit den dafür vorgesehenen Schrauben (Abb.5B) an der Wand befestigt. Das Gerät kann nun in die Halterung eingehängt werden (Abb.6S,7). Die Feineinstellung der horizontalen und vertikalen Geräteposition erfolgt mittels der sich an dem Aufhängehaken befindlichen Regulierschrauben (Abb.9T,V).

Nach erfolgter Feinausrichtung sind die Sicherungsschrauben (Abb.5C) anzubringen. Bei den Modulen werden nun die Sicherungswinkel an den vorgesehenen Bohrpositionen (Abb.6C) an die Wand geschraubt. Nach Feinausrichtung des Geräts, wie oben beschrieben, kann nun das Gerät mit den Sicherungswinkeln verschraubt werden (Abb.8A).

Montage des Kamins

Vor der Montage des Kamins ist ein elektrischer Anschluss für das Gerät im Bereich hinter der Kaminverkleidung vorzusehen. Wenn das Gerät im Abluftbetrieb eingesetzt werden soll, ist zudem für eine geeignete Abluftleitung zu sorgen.

Achtung! Vor der Befestigung des Luftkanals ist in jedem Fall zu prüfen, ob sich die Rückstauklappe im Luftauslass-Stutzen des Motorgehäuses frei bewegen kann und nicht blockiert ist.

\* Abluftbetrieb:

Zunächst wird die Position des Kaminbe-festigungsteiles (Abb.10Y) festgelegt. Dieses kann sowohl an der Decke als auch an der Wand festgeschraubt werden. Nachdem der Abluftschlauch am Gerät angeschlossen ist und das Gerät mit dem Stromanschluss verbunden wurde, wird zunächst das Kaminoberteil von vorne über das Kaminbefestigungsteil geschoben und seitlich festgeschraubt (Abb.11Y). Nun wird das Kaminunterteil über das Kaminoberteil geschoben und langsam auf den Gerätekörper bzw. auf den vorher montierten Geräteschirm (Modulen) abgesenkt, bis es im Gerätekörper an der dafür vorgesehenen Stelle einrastet bzw. auf dem Geräteschirm aufsitzt (Abb.11). (Nur bei Ausführung mit Display).

Das Kaminunterteil soweit anheben, bis das aus der Ablufteinheit herausragende Flachkabel sichtbar wird, und es mit dem Flachkabel des Displays verbinden. Den Kaminunterteil wieder absenken, wobei darauf zu achten ist, dass er korrekt an der dafür vorgesehenen Stelle einrastet.

\*Umluftbetrieb:

Im Umluftbetrieb wird das Kaminbefestigungsteil montiert, wie unter "Abluft" beschrieben. Nun ist in das Kaminoberteil die Umluftweiche einzubauen. Hierzu sind die mitgelieferten Befestigungsschrauben zu verwenden (Abb.12). Ein Abluftschlauch wird an der Umluftweiche angeschlossen und mit dem Gerät verbunden. Nachdem auch der Stromanschluss hergestellt wurde, wird das Kaminoberteil von vorne über das Kaminbefestigungsteil geschoben und seitlich festgeschraubt (Abb.11Y). (Nur bei Ausführung mit Display).

Das Kaminunterteil soweit anheben, bis das aus der Ablufteinheit herausragende Flachkabel sichtbar wird, und es mit dem Flachkabel des Displays verbinden. Den Kaminunterteil wieder absenken, wobei darauf zu achten ist, dass er korrekt an der dafür vorgesehenen Stelle einrastet.

Nun wird das Kaminunterteil über das Kaminoberteil geschoben und langsam auf den Gerätekörper bzw. auf den vorher montierten Geräteschirm (Modulen) abgesenkt, bis es im Gerätekörper an der dafür vorgesehenen Stelle einrastet bzw. auf dem Geräteschirm aufsitzt (Abb.11).

Montage des Schirm (Modulen)

Der Wrasenschirm wird von unten mit Gewindeschrauben mit dem Gerät verschraubt. Auf die Befestigungsanleitung, die dem jeweiligen Schirm beiliegt, wird ausdrücklich verwiesen. Diese ist unbedingt zu beachten.

SCHALTUNG DES GERÄTS

S-SE-SL Module - Standardausführung Modelle S-SE (Abb.13)

Schalter A: Beleuchtung
Schalter B: Ein-(erste Betriebsstufe) / Aus-Schalter
Schalter C: zweite Betriebsstufe
Schalter D: dritte Betriebsstufe
E: Motorkontrolleuchte

SM und Modul (Abb.14)

Schalter A: Beleuchtung
Schalter B: Ein-(erste Betriebsstufe) / Aus-Schalter
Schalter C: zweite Betriebsstufe
Schalter D: dritte Betriebsstufe
Schalter E: Nachlaufautomatik (nach 10 Minuten schaltet das Gerät automatisch ab)
Schalter F: Motorkontrolleuchte

SL-Modul - Luxusausführung (Abb.15)

Schalter A: Beleuchtung
Schalter B: Ein-(erste Betriebsstufe) / Aus-Schalter
Schalter C: zweite Betriebsstufe
Schalter D: dritte Betriebsstufe
Schalter E: vierte Betriebsstufe
Schalter F: Nachlaufautomatik (nach 10 Minuten schaltet das Gerät automatisch ab)

Modelle SL TC - Touch Control-Ausführung (Dis.21)

A: Beleuchtung ein/aus
B: Reduzierung der Saugstärke
C: Leuchtanzeigen
D: Erhöhung der Saugstärke
E: Nachlaufautomatik (10 Min)

Mithilfe des Bedienfelds mit Touch Control kann die gewünschte Funktion durch Berühren der entsprechenden Taste eingestellt werden. Die in der Mitte des Bedienfelds befindlichen Leuchtanzeigen (C) geben die eingestellte Saugstärke wieder. Bei eingeschalteter Nachlaufautomatik blinkt die Leuchtanzeige (C) oben. Sollte es zu Störungen an der Schaltung kommen, betätigen Sie bitte zweimal (1. mal – Gerät wird vollständig abgeschaltet, 2. mal – Gerät wird wieder in Standby geschaltet), die rote Taste (Hauptschalter), welche sich hinter dem Fettfilter befindet. Bei Unterbrechung der Stromzufuhr benötigt die Dunsthaube SLTC bei erneuter Inbetriebnahme 15 Sekunden für die Selbstdiagnose. In diesem kurzen Zeitabschnitt ist es möglich, dass die Dunsthaube nicht korrekt funktioniert.

Modelle SL ... I - Ausführung mit intensiver stufe (Dis.22)

A: Beleuchtung ein/aus
B: Motor 1. Stüfe/Motor aus
C: Motor 2. Stufe
D: Motor 3. Stufe
E: Intensivestufe
F: Nachlaufautomatik (10 Min)

Durch Drücken der Taste für die Intensivstufe "I" stellt sich für 4 Minuten lang die maximale Saugstärke ein. Nach Ablauf der 4 Minuten wird auf die vorher eingestellte Saugstufe zurückgestellt. Beispiel: Bei eingestellter Saugstärke Stufe 2 wird durch Drücken der Taste "I" die Saugstärke auf die maximale Stufe erhöht, und zwar für 4 Minuten. Haube wieder auf Stufe 2 zurück.

Mod. SIL TD – Display-Ausführung (Abb.18)

Taste A: 1. Betriebsstufe aktiviert
Taste B: 2. Betriebsstufe aktiviert
Taste C: 3. Betriebsstufe aktiviert
Taste D: 4. Betriebsstufe aktiviert
Taste E: Beleuchtung eingeschaltet
Taste F: Nachlaufautomatik auf 10 Min. eingestellt

Modul mit Fernbedienung (Abb.17)

Diese Modelle arbeiten mit Fernbedienung. Hierfür gibt es eine eigene Bedienungsanleitung, die der Fernbedienung (Abb.17) beiliegt und auf die ausdrücklich verwiesen wird.

Das Gerät mit Fernbedienung ist mit einer Not-Ausschalttaste ausgerüstet (Abb.4B). Mit dieser Taste kann das Gerät, unabhängig von der Fernbedienung, abgeschaltet werden. Nach Abschluss eventueller Reparaturarbeiten am Gerät ist die Not-Ausschalttaste zur Wiederinbetriebnahme zu drücken.

Automatische Abschaltung SL-Modul Luxusausführung

Aus Sicherheitsgründen schaltet sich das Gerät nach einer ununterbrochenen Betriebsdauer von 4 Stunden, während der kein Schaltvor-gang an der Regelung vorgenommen wird, automatisch ab.

Fernbedienung (Funkfersteuerung) (Abb.17)

Technische Daten:

Stromversorgung: Batterie 12 V
Funkfrequenz: 433,92 Mhz
Stromverbrauch: max. 25 mA
Arbeitstemperatur von: - 20 bis + 70 °C
Abmessung: 45 x 75 x 14 mm

Bedienung:

Die Fernbedienung verfügt über 6 Tasten:

T1: : Beleuchtung ein/aus
T2: 1 : Motor 1. Stufe / Motor aus
T3: 2 : Motor 2. Stufe
T4: 3 : Motor 3. Stufe
T5: 4 : Motor 4. Stufe
T6: ⏻ : Nachlaufautomatik (10 Min.)

Standardeinstellung:

Ab Werk haben alle Fernsteuerungen die gleiche Funkeinstellung (von den Mini-kippschaltern zur Einstellung des Funkcodes sind die Schalter 6, 7, 8, 9 und 10 auf ON gestellt).

Die Minischalter werden sichtbar, wenn man die Abdeckung der Funksteuerung nach unten abzieht.

Für den Fall, dass sich in näherer Nachbar-schaft zwei oder mehrere funkgesteuerte Dunstabzugsgeräte befinden, ist es erforderlich, dass die Funkcodes für jedes Gerät unterschiedlich eingestellt werden.

Veränderung des Funkcodes:

Hierfür muss der Minikippschalter 6 stets auf ON bleiben. Einen oder mehrere der Schalter 7, 8, 9 oder 10 kann man nach Belieben verändern und auf OFF stellen. Nun muss der neue Funkcode mit dem Dunstabzugsgerät, auf das er sich beziehen soll, synchronisiert werden. Hierfür ist die Not-Ausschalttaste (Abb.4B-3A) zu drücken.

Innerhalb von 15 Sekunden muss nun die Taste T1 (Beleuchtung ein/aus) der Fernbedienung gedrückt werden.

Damit synchronisieren sich die Fernbe-dienung und das zugehörige Dunstab-zugsgerät.

Batteriewechsel:

Hierfür ist die Abdeckung der Fernbedienung abzunehmen. Die Batterie kann nun getauscht werden. Verwenden Sie nur Ersatzbatterien des gleichen Typs. Wenn die Fernbedienung versagen sollte, ist zunächst die Batterie zu wechseln, um diese Störungsmöglichkeit auszuschließen.

WARTUNG

* Nur eine sorgfältige Pflege garantiert auf Dauer eine gute Leistung und Funktion des Geräts.

* Besonders wichtig ist die Reinigung des Fettfilters. Um den Fettfilter aus dem Gerät nehmen zu können, wird dieser am entsprechenden Griff leicht nach hinten gedrückt und nach unten aus der Federhalterung gezogen (Abb. 3B, 4A). Eingesetzt wird der Fettfilter im umgekehrten Handlungsablauf.

Die Reinigung wird von Hand oder in der Spülmaschine empfohlen. Die Reinigungs-häufigkeit hängt ab von der Benutzungsdauer und der Art der abzusaugenden Wrasen, sollte aber möglichst wöchentlich erfolgen.

Filtersättigungsanzeige: SL-Modul Luxusausführung

Nach einer Betriebszeit von 30 Stunden zeigt die Regelung durch Blinken der Schaltertasten an, dass spätestens jetzt eine Filterreinigung angebracht ist. Bei der Modellreihe SLTC (Version mit Touch Control-Schaltung) wird die Filtersättigung durch Blinken der zwei zentralen Schaltertasten angezeigt (Abb. 21 C). Um die Anzeige wieder auszuschalten, ist die Taste der Nachlaufautomatik zu drücken. Die Zeit-zählung beginnt nun wieder von vorne.

Modul mit Fernbedienung, Modul Standardausführung, S-SE-SM.

Diese Modelle verfügen über keine Filtersättigungsanzeige.

* Soweit das Gerät im Umluftbetrieb eingesetzt wird, ist/sind der/die Kohlefilter (Abb. 16Z,20Z) regelmäßig auszutauschen und durch neue zu ersetzen. Um an den Kohlefilter zu gelangen, ist zunächst der Metallfettfilter (Abb.4A,16B) abzunehmen.

Durch Ziehen an der sich am Kohlefilter befindlichen Plastiklasche löst sich der Kohlefilter aus seiner Halterung.

Die Austauschhäufigkeit hängt auch hier ab von der Benutzungsdauer und der Art der abzusaugenden Wrasen. Der Kohlefilter ist mindestens alle sechs Monate zu wechseln.

* Der Gerätekörper ist mit einem feuchten Lappen und mildem Reinigungsmittel, ohne Scheuerzusatz, zu reinigen.

In keinem Fall sind kratzende, ätzende oder aggressive Reinigungsmittel und Hilfsmittel zu verwenden. Verwenden Sie für Edelstahlgeräte Spezialprodukte zur Edelstahlpflege.

Die jeweilige Gebrauchsanweisung des ver-wendeten Produktes ist unbedingt zu be-achten.

\* Wechsel der Halogenlampen:

Beim Lampenwechsel ist zu beachten, dass nach längerem Betrieb des Gerätes die Lampen sehr heiß werden. Es empfiehlt sich daher, die Lampen in abgekühltem Zustand zu wechseln. Halogenlampen nie mit bloßen Fingern anfassen!

Um an die Lampe zu gelangen, ist zunächst der Sicherungsring (Abb.18A) an den entsprechenden Öffnungen mit einem geeigneten Gegenstand auszuhebeln. Dadurch löst sich die Milchglas-Lichtabdeckung (Abb.18B), die mit der anderen Hand festgehalten werden muss. Im Austauschfall sind unbedingt Halogenlampen (Abb.18C) desselben Typs zu verwenden. Nach dem Lampenwechsel werden die Lichtabdeckung und der Sicherungsring wieder eingesetzt, indem dieser in seine Halterung gedrückt wird bis er einrastet.

Wechsel der Halogen-Darklightlampe

Soweit das Gerät mit diesem Lampentyp ausgerüstet ist, ist die Lampe aus dem Sockel zu ziehen und durch eine des gleichen Typs zu ersetzen (Abb.19). Hierbei ist zwischen die Halogenlampe und den Abdeckring ein kleiner Schraubenzieher oder ein anderes geeignetes feines Werkzeug einzuführen und damit die Lampe zu lockern.

Keinesfalls ist der Abdeckring zu lockern oder mit Gewalt zu lösen!

Wechsel der Glühbirnen

Um an die Glühbirnen im Inneren des Gerätes zu gelangen, sind zunächst der Metallfetffilter und im Umluftbetrieb auch der Kohlefilter zu entfernen. Nun können die Glühbirnen gewechselt werden. Im Austauschfall sind unbedingt Glühbirnen desselben Typs zu verwenden.

Achtung!

Vor jedem Leuchtmittelwechsel ist das Gerät unbedingt vom Stromnetz zu trennen.

Um Risiken zu vermeiden, muss das Speisekabel im Fall einer Beschädigung vom Hersteller, vom Kundendienst oder von anderweitigem qualifizierten Personal gewechselt werden.
