DHC116B - Hotte DE DIETRICH - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil DHC116B DE DIETRICH au format PDF.
| Type de produit | Hotte aspirante/filtrante |
| Marque | DE DIETRICH |
| Modèle | DHC116B |
| Tension d'alimentation | 230 V ~ 50 Hz |
| Double isolation | Oui, pas de mise à la terre obligatoire |
| Puissance d'éclairage | 1 ou 2 ampoules de 40 W max |
| Nombre de vitesses | 4 (arrêt, min, moyen, max) |
| Distance minimale au plan de cuisson | 65 cm |
| Diamètre de raccordement | Ø 100 ou 120 mm |
| Filtre anti-graisse synthétique | Remplacement tous les 2 mois |
| Filtre anti-graisse métallique | Lavage tous les 2 mois, compatible lave-vaisselle |
| Filtre à charbon actif | Remplacement tous les 4 mois |
| Type d'installation | Mural ou sous élément mural |
| Version aspirante | Évacuation extérieure |
| Version filtrante | Recyclage interne |
| Certifications | CE, CEE 73/23, CEE 89/336, CEE 93/68 |
| Service consommateur | 0892 02 88 04 (0,34 €/min) |
| Pièces d'origine | Recommandées pour entretien et réparation |
FOIRE AUX QUESTIONS - DHC116B DE DIETRICH
Questions des utilisateurs sur DHC116B DE DIETRICH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice DHC116B - DE DIETRICH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DHC116B de la marque DE DIETRICH.
MODE D'EMPLOI DHC116B DE DIETRICH
3.1 - Installation contre le mur 18 3.2 - Installation avec élément mural 20 3.3 - Connexion aspirante ou filtrante 20 3.4 - Raccordement électrique et contrôle fonctionnel 21
1-CONSEILS CONCERNANT LA SÉCURITÉ 22 2-UTILISATION 22 3-ENTRETIEN 23
3.1 - Filtre anti-graisse en fibre synthétique 23 3.2 - Filtres anti-graisse métalliques 23 3.3 - Filtres à charbon actif 23 3.4 - Éclairage 24 3.5 - Nettoyage 24

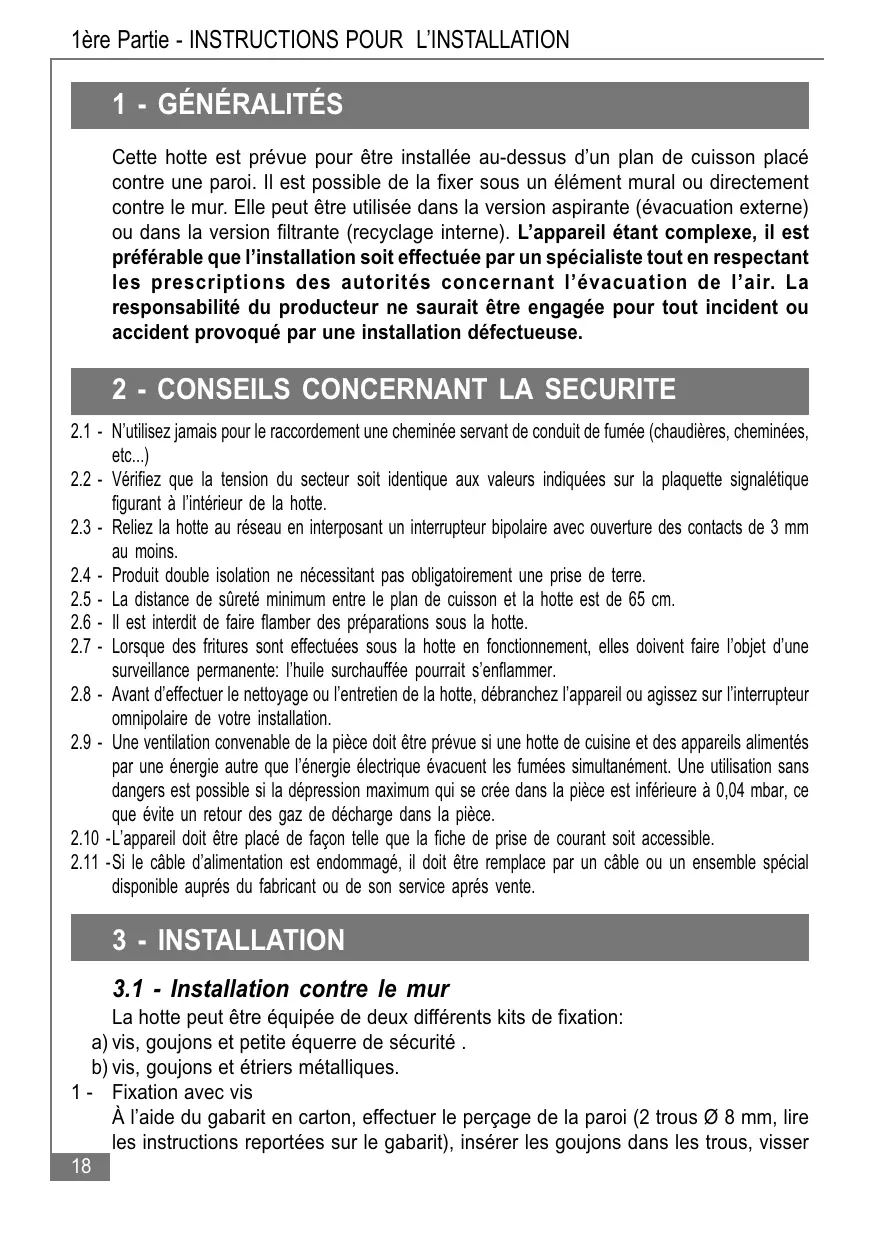

Cette hotte est prévue pour être installée au-dessus d'un plan de cuisson, placée contre une paroi. Il est possible de la fixer sous un élément mural ou directement contre le mur. Elle peut être utilisée dans la version aspirante (évolution externe) ou dans la version filtrante (recyclage interne). L'appareil étant complexe, il est préféable que l'installation soit effectuée par un spécialiste tout en respectant les prescriptions des autorités concernant l'évacuation de l'air. La responsabilité du producteur ne saurait être engagée pour tout incident ou accident provoqué par une installation défectueuse.
2 - Conseils concernant la sécurité
2.1 - N'utilisez jamais pour le raccordement une cheminée servant de conduit de fumée (chaudières, cheminées, etc...). 2.2 - Vérifiez que la tension du secteur soit identique aux valeurs indiquées sur la plaquette signalétique figurant à l'intérieur de la hotte. 2.3 - Reliez la hotte au réseau en interpolant un interrupteur bipolaire avec ouverture des contacts de 3 mm au moins. 2.4 - Produit double isolation ne nécessitant pas obligatoirement une prise de terre. 2.5 - La distance de sécurité minimum entre le plan de cuisson et la hotte est de 65 cm. 2.6 - Il est interdit de faire flamber des préparations sous la hotte. 2.7 - Lorsque des fritures sont effectuées sous la hotte en fonctionnement, elles doivent faire l'objet d'une surveillance permanente : l'huile surchauffée pourrait s'enflammer. 2.8 - Avant d'effectuer le nettoyage ou l'entretien de la hotte, débranchez l'appareil ou agissez sur l'interrupteur omnipolaire de votre installation. 2.9 - Une ventilation convenable de la pièce doit être prévue si une hotte de cuisine et des appareils alimentés par une énergie autre que l'énergie électrique évacuant les fumées simultanément. Une utilisation sans danger est possible si la dépression maximum qui se crée dans la pièce est inférieure à 0,04 mbar, ce qui évite un retour des gaz de décharge dans la pièce. 2.10 - L'appareil doit être placé de façon telle que la fiche de prise de courant soit accessible. 2.11 - Si le câble d'alimentation est endommagé, il doit être remplacé par un câble ou un ensemble spécial disponible auprès du fabricant ou de son service après-vente.
3.1 - Installation contre le mur
La hotte peut être équipée de deux différents kits de fixation:
a) vis, goujons et petite équerre de sécurité. b) vis, goujons et étriers métalliques.
1 - Fixation avec vis
À l'aide du gabarit en carton, effectuer le perçage de la paroi (2 trous de 8 mm, selon les instructions reportées sur le gabarit), insérer les goujons dans les trous, visser

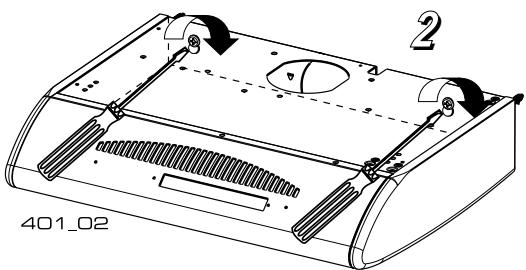

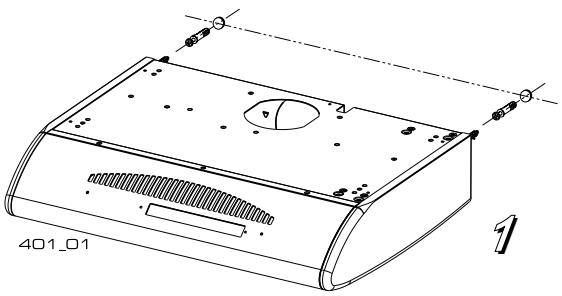

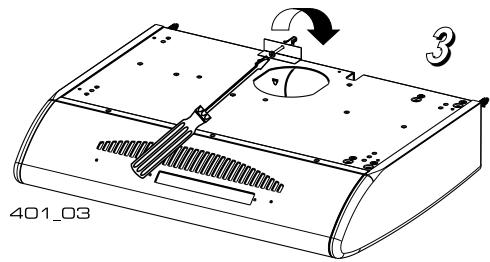

les deux vis 4,2×44,4 (fournies avec l'appareil) sans les serrer à fond (laisser 5mm de jeu environ), accrocher la hotte aux vis (fig.1) puis effectuer le serrage définitif depuis l'intérieur (fig.2). Monter la petite équerre de sécurité (fournie avec l'appareil) sur la hotte (fig.3).
2 - Fixation avec étriers

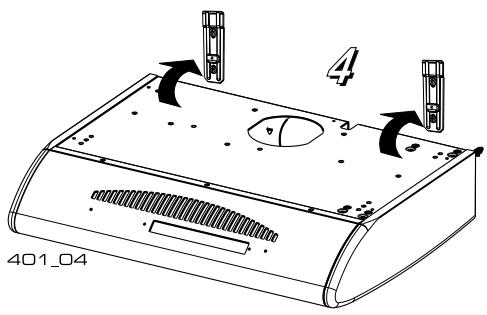

Effectuer le perçage de la paroi à l'aide du gabarit en carton (4 trous de 8 mm, suivre les instructions reportées sur le gabarit), fixer les étriers métalliques au moyen des vis et goujons (fournis avec l'appareil), puis accrocher la hotte aux étriers (fig. 4).

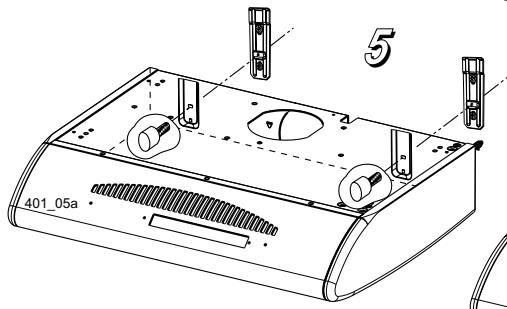

Fixer la hotte au moyen de deux

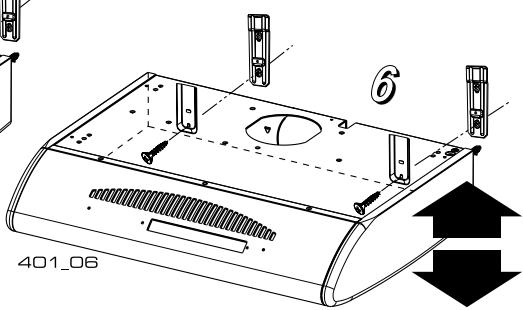

pommeaux (fournis avec l'appareil) (fig. 5). Régler la mise à niveau horizontale de la hotte en tournant les vis de réglage (fig. 6).
3.2 - Installation avec élément mural

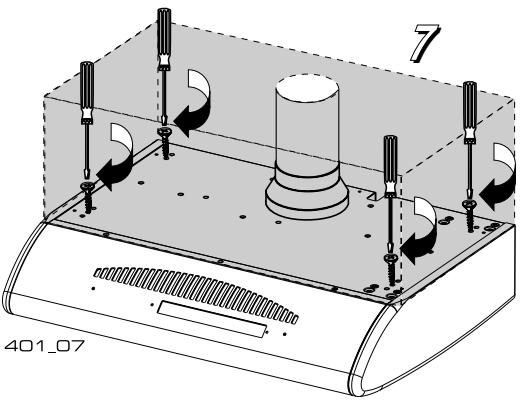

Percer le fond de l'objet mural à l'aide du gabarit en carton (lire les instructions reportées sur le gabarit). Fixer la hotte depuis l'intérieur de l'objet mural au moyen de quatre vis 4,2 x 44,4 (fournies avec l'appareil) (fig. 7). Pour les hottes dans la version aspirante, il faut effectuer le perçage de l'objet mural pour permettre le passage du tuyau d'évacuation de l'air. Pour les hottes dans la version filtrante, il n'est pas nécessaire d'effectuer ce type de perçage, étant donné que
L'air est recyclé dans le local à travers les orifices placés dans la partie avant de la hotte.
3.3 - Connexion aspirante ou filtrante
1 - Connexion aspirante (l'air aspiré est convoyé à l'extérieur de l'appartement)

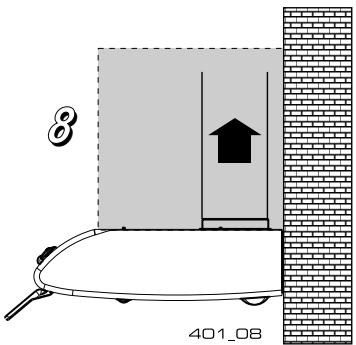

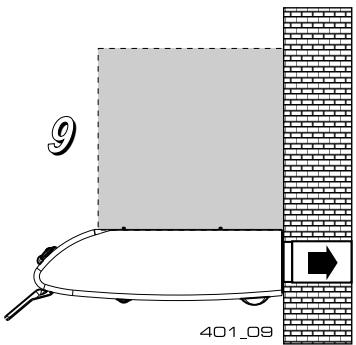

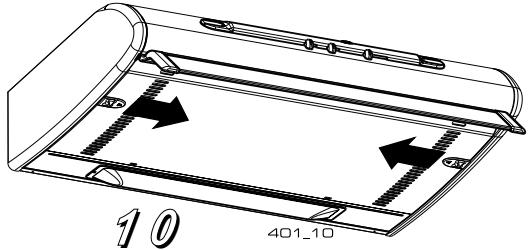

La hotte, équipée de deux ouvertures pour la sortie de l'air, est fournie en série avec un bouchon en plastique monté dans l'ouverture arrière. La bride fournie avec la hotte sera montée en fonction de la solution : sortie supérieure (fig. 8), sortie arrière (fig. 9). Dans le cas d'installation avec sortie arrière, le bouchon en plastique devra être monté dans l'ouverture supérieure et la bride dans l'ouverture arrière. Connecter la bride de sortie de l'air au conduit d'évacuation externe au moyen d'un tuyau Ø 100 ou 120 mm. Ouvrir la grille d'aspiration en appuyant sur les boutons vers l'intérieur (fig. 10), contrôle que le levier (hotte à un moteur) ou l'indicateur de la poignée (hotte à deux moteurs) se trouve sur la position aspirante (fig. 11), retirer la cartouche à charbon actif, si présente, en faisant tourner la poignée dans le sens contraire à celui des aiguilles d'une montre (voir paragraphe 3.3 2,
partie 2). Respecter les indications reportées dans l'advertisement 2.1.

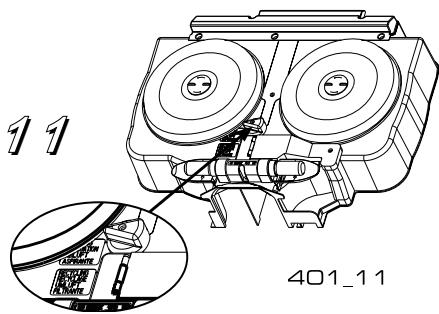

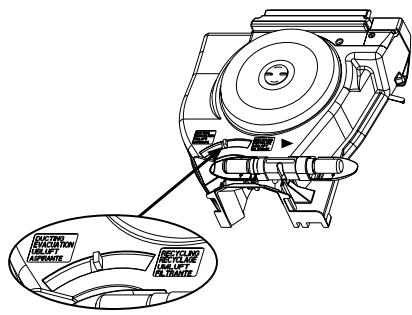

2 - Connexion filtrante (l'air aspiré est filtré et recyclé à l'intérieur de l'appartement) Ouvrir la grille d'aspiration, contrôler que le levier (hotte à un moteur) ou l'indicateur de la poignée (hotte à deux moteurs) se trouve sur la position filtrante (fig. 11), monter la cartouche à charbon actif (voir paragraphe 3.3.2, partie 2).
3.4 - Raccordement électrique et contrôle fonctionnel
1 - Il est nécessaire de respecter scrupuleusement les conseils 2.2, 2.3 et 2.4 du paragraphe 2 concernant la sécurité. 2 - Le raccordement électrique effectué, vérifie le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration.
1 - Conseils concernant la sécurité
Il est absolument nécessaire de respecter tous les avertissements du paragraphe 2 de la 1ère partie - Instructions pour l'installation. En outre, il est très important de faire attention, lors de l'utilisation et de l'entretien, aux avertissements suivants:
1.1 - Effectuez un scrupuleux et régulier entretien des filtres à graisses et à charbon actif, selon les intervalles conseillées par le fabricant, ou plus souvent, pour une utilisation particulièrement intense (plus de 4 heures par jour.) 1.2 - Ne laissiez jamais des flammes libres à forte intensité sous la hotte en fonctionnement: en reculant les marmites, éteignez la flamme ou du moins, pour de courtes périodes et sous surveillance, tenez-la au minimum. 1.3 - Réglez toujours la flamme de façon à éviter une fuite latérale de la même par rapport au fond des marmites: vous économisez de l'énergie et vous évitez de dangereuses concentrations de chaleur. 1.4 - N'utilisez jamais incorporement votre appareil, qui est destiné uniquement à abattre les odeurs dans la cuisine.

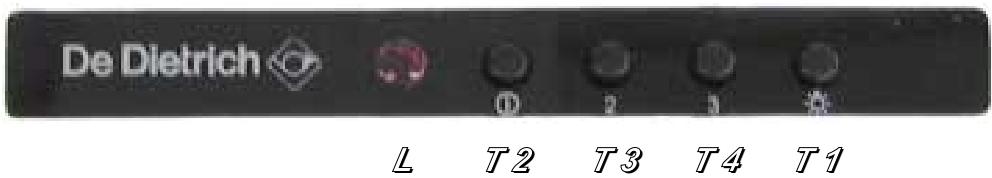

Groupe des commandes (fig. 12)
TOUCHET1 = mise en fonctionnement et arrêt de l'éclairage
TOUCHE T2 = mise en marche et arrêt du moteur. Vitesse minimum, pour ventiler la pièce, particulièrement silencieuse, pour les plats émettant peu de vapeurs.
TOUCHE T3 = Vitesse moyenne : en conditions normales, étant donné le rapport optimal entre la capacité de dépuration et le niveau de bruit.
TOUCHE T4 = Vitesse maximale: en cas de forte concentration d'odeurs et de vapeurs, même pour de longues périodes.
L = Voyant de fonctionnement.
3- Entretien
Un entretien constant garantit un fonctionnement optimal et un bon rendement au cours du temps. Faire particulièrement attention aux filtres anti-graisse et, uniquement en ce qui concerne les hottes filtrantes, aux filtres à charbon actif.
3.1 - Filtre anti-graisse en fibre synthétique
1 - Ce filtre ne peut pas être lavé et doit être remplacé en moyenne tous les deux mois. Si le filtre est équipée d'indicateurs chimiques de saturation, le remplacer lorsque la couleur rouge des petits points, visibles depuis l'extérieur, est diffusée sur toute la surface. 2- Remplacement Ouvrir la grille d'aspiration, retirer les éléments de blocage du filtre en fil métallique et replacer le filtre anti-graisse (fig. 13). Refermer la grille d'aspiration.
3.2 - Filtres anti-graisse métalliques
1-Nettoyage
Il est nécessaire de laver ces filtres avec un détergent domestique d'usage commun au moins tous les 2 mois. Les dimensions compactes de ces filtres permettent de les laver au lave-vaisselle.
2 - Démontage du filtre

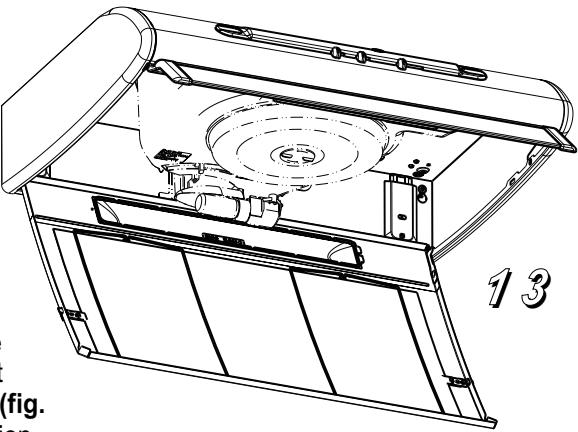

Ouvrir la grille d'aspiration, sortir les éléments de blocage du fil métallique et le filtre anti-graisse (fig. 13). Essuyer soigneusement le filtre avant de le remonter, puis refermer la grille d'aspiration. ATTENTION: il est indispensable de respecter les temps de remplacement ou d'entretien indiqués, afin d'éviter tout risque d'incendie susceptible de survenir si les filtres sont saturés de graisses.
3.3 - Filtres à charbon actif
1 - Fonctionnement
Les filtres à charbon actif sont en mesure de retenir les odeurs jusqu'à ce qu'ils
atteignent la saturation. Ils ne peuvent pas être lavés ni regénérés; il est donc indispensable de les remplacer au moins tous les 4 mois ou plus fréquemment, en cas d'emploi particulièrement intensif.
2 - Remplacement :

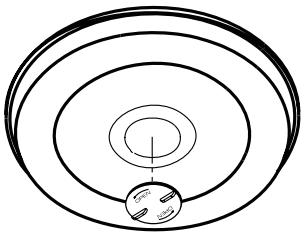

Ouvrir la grille d'aspiration, remplacer les filtres à charbon actif en tournant la poignée de fixation dans le sens contraire à celui des aiguilles d'une montre pour les démonter, et dans le sens des aiguilles d'une montre pour les remonter (fig. 14). Refermer la grille d'aspiration.
3.4 - Éclairage

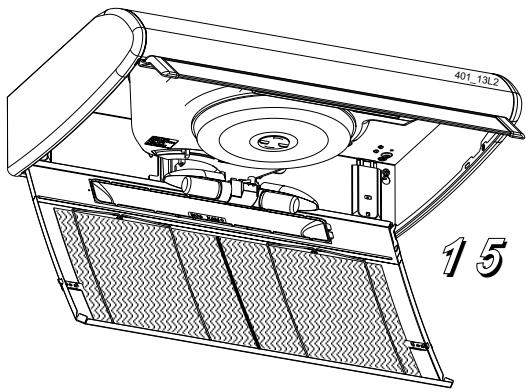

L'éclairage est constitué par 1 ou 2 ampoules de 40 W auxquelles on peut accéder en ouvrant la grille d'aspiration (Fig. 15). Si les ampoules ne fonctionnent pas, contrôler qu'elles soient bien vissées. Si les ampoules sont grillées, il faudra les remplacer par des ampoules ayant le même voltage et la même puissance.
3.5 - Nettoyage
Pour le nettoyage normal de la hotte:
- Ne pas utiliser de chiffons ou d'éponges mouillés, ni de jets d'eau.
- Ne pas utiliser de diluants ou d'alcools, susceptibles de rendre opaques les surfaces vernies.
- Ne pas utiliser de substances abrasives, en particulier sur les surfaces en inox.
Il est conseillé d'utiliser un chiffon humide et un détergent liquide neutre.
Tout dépannage doit être effectué par un technicien qualifié.
Seuls les distributeurs de notre marque :
- Connaissent parfaitement votre appareil et son fonctionnement.
- Appliquent intégralement nos méthodes de réglage, d'entretien et de réparation. Utilisent exclusivement les pièces d'origine.
Pour toute demande à votre distributeur, précisez-lui la référence complète de votre appareil (type de l'appareil et numéro de série)
Ces renseignements figurent sur la plaque signalétique fixée à l'intérieur de l'appareil.
Les descriptions et les caractéristiques apportées dans ce livre sont données seulement à titre d'information et non d'engagement. En effet, soucieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans préavis, toutes modifications ou améliorations nécessaires.
Pièces d'origine : demandez à votre vendeur que, lors d'une intervention d'entretien, seules des pièces détachées certifiées d'origine soient utilisées.
Numéro de téléphone du service consommateurs De Dietrich : 0892 02 88 04 (0,34 euros par minute)*
- Service fourni par Brandt Customer Service société par actions simplifiée au capital de 2.500.000 euros -5/7 avenue des Béthunes,95310 Saint Ouen l'Aumone - RCS Pontoise 440 303 303.
Cet équipement est conforme à la norme européenne sur la basse tension C. E. E. 73/23 relative à la sécurité électrique et aux normes européennes : C. E. E. 89/336 relative à la compatibilité électromagnétique et C. E. E. 93/68 relative au marquage CE.
