DHC116B - Caldaia DE DIETRICH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante/filtrante
Marca	DE DIETRICH
Modello	DHC116B
Tensione di alimentazione	230 V ~ 50 Hz
Doppio isolamento	Sì, nessuna messa a terra obbligatoria
Potenza illuminazione	1 o 2 lampadine da 40 W max
Numero di velocità	4 (spento, minimo, medio, massimo)
Distanza minima dal piano cottura	65 cm
Diametro di raccordo	Ø 100 o 120 mm
Filtro antigrasso sintetico	Sostituzione ogni 2 mesi
Filtro antigrasso metallico	Lavaggio ogni 2 mesi, compatibile con lavastoviglie
Filtro a carbone attivo	Sostituzione ogni 4 mesi
Tipo di installazione	A parete o sotto pensile
Versione aspirante	Scarico esterno
Versione filtrante	Ricircolo interno
Certificazioni	CE, CEE 73/23, CEE 89/336, CEE 93/68
Servizio consumatori	0892 02 88 04 (0,34 €/min)
Pezzi originali	Raccomandati per manutenzione e riparazione

Domande frequenti - DHC116B DE DIETRICH

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza di sicurezza minima è di 65 cm.

Posso usare la cappa senza filtro a carbone in versione filtrante?

No, in versione filtrante il filtro a carbone attivo è indispensabile per riciclare l'aria ed eliminare gli odori.

Come pulire i filtri antigrasso metallici?

Lavarli con un detergente domestico ogni 2 mesi. Sono lavabili in lavastoviglie.

Quando sostituire il filtro a carbone attivo?

Ogni 4 mesi, o più spesso in caso di uso intensivo.

Come cambiare la lampadina della cappa?

Aprire la griglia di aspirazione, svitare la lampadina bruciata e sostituirla con una lampadina dello stesso voltaggio (230 V) e potenza (40 W max).

Cosa fare se la cappa non funziona più?

Controllare l'alimentazione elettrica e l'interruttore bipolare. Se il cavo è danneggiato, sostituirlo con un set speciale disponibile presso il fabbricante o il servizio assistenza.

È necessaria una presa di terra per la cappa?

No, la cappa ha un doppio isolamento e non richiede obbligatoriamente una presa di terra. Rispettare comunque le norme locali.

Posso fiammeggiare alimenti sotto la cappa?

No, è vietato fiammeggiare preparazioni sotto la cappa in funzione per evitare rischi di incendio.

Come regolare le velocità della cappa?

Utilizzare i tasti T2 (minimo), T3 (medio) e T4 (massimo). T1 comanda l'illuminazione. Il LED L indica il funzionamento del motore.

Quali prodotti usare per pulire la cappa?

Usare un panno umido e un detergente liquido neutro. Evitare diluenti, alcol e abrasivi che potrebbero danneggiare le superfici.

MANUALE UTENTE DHC116B DE DIETRICH

3.1 - Installazione al muro 4
3.2 - Installazione al pensile 6
3.3 - Connessione aspirante o filtrante 6
3.4 - Collegamento elettrico e controllo funzionale 7

1-AVERTENZE PER LA SICUREZZA 8
2- USO 8

3-MANUTENZIONE 9

3.1 - Filtrato antigrasso in fibra sintetica 9
3.2 - Filtrantigrasso metallici 9
3.3 - Filtrial carbone attivo 9
3.4 - Illuminazione 10
3.5 - Pulizia 10

1 - GENERAL INFORMATION 11
2-SAFETYWARNINGS 11
3-INSTALLATION 11

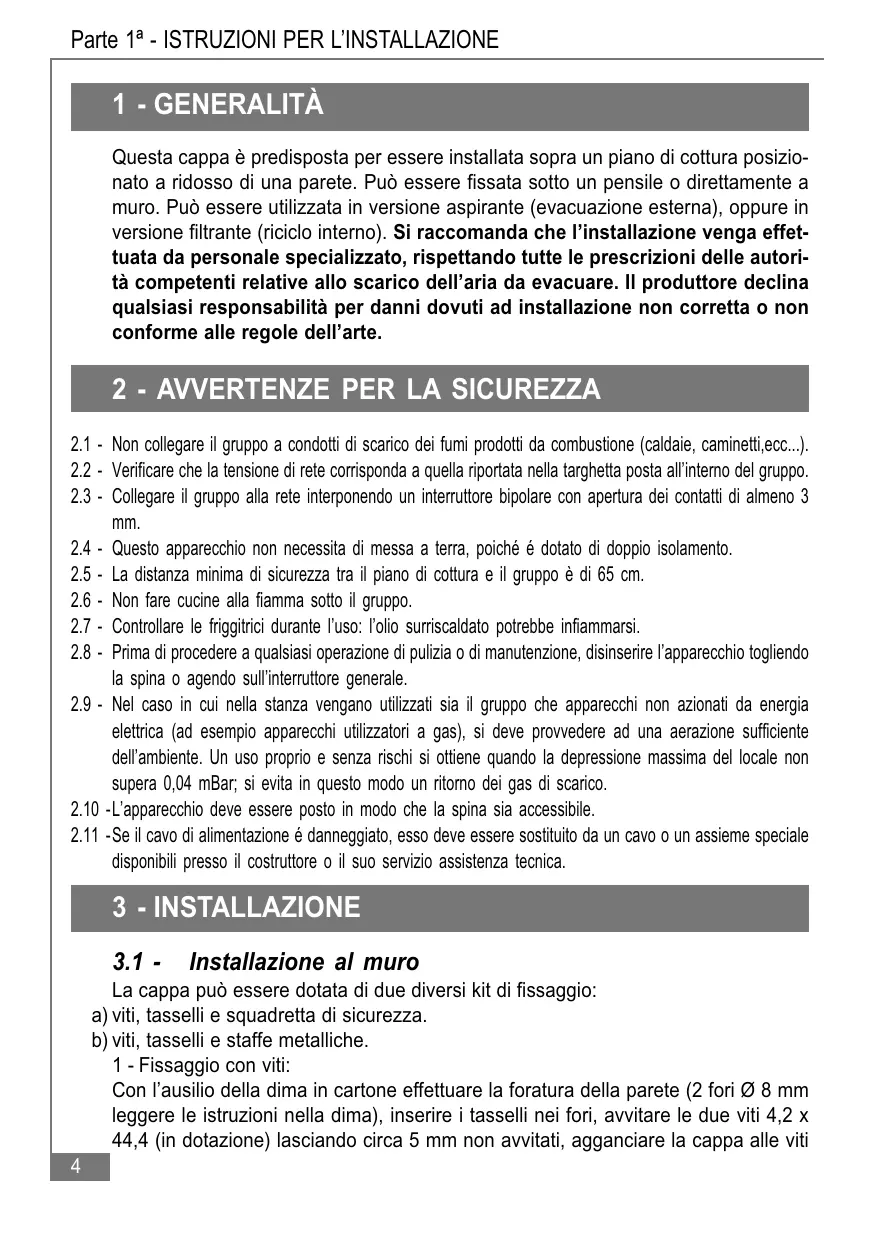

Questa cappa è predisposta per essere installata sopra un piano di cottura posizionato a ridosso di una parete. Può essere fissata sotto un pensile o direttamente a muro. Può essere utilizzata in versione aspirante (evacuazione esterna), oppure in versione filtrante (riciclo interno). Si raccomanda che l'installazione venga effetuata da personale specializzato, rispettoando tutte le prescrizioni delle autorità competenti relative allo scarico dell'aria da evacuire. Il produttore declina qualsiasi responsabilità per danni dovuti ad INSTALLazione non corretta o non conforme alle regole dell'arte.

2 - AVVERTENZE PER LA SICUREZZA

2.1 - Non collegare il gruppo a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc...).
2.2 - Verificare che la tensione di rete corrisponda a quella riportata nella targhetto posta all'interno del gruppo.
2.3 - Collegare il gruppo alla rete interponendo un erruttore bilopare con aperture dei contatti di almeno 3 mm.
2.4 - Questo apparecchio non necessita di messa a terra, poiché é dotato di doppio isolamento.
2.5 - La distanza minima di sicurezza tra il piano di cottura e il gruppo è di 65 cm.
2.6 - Non fare cucine alla fiamma sotto il gruppo.
2.7 - Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi.
2.8 - Prima di procedere a qualsiasi operazione di pulizia o di manutenzione, disinserire l'apparecchio togliendo la spina o agenda sull'interruttore generale.
2.9 - Nel caso in cui nella stanza vengano utilizzati si il gruppo che appearecchi non azionati da energia elettrica (ad esempio appearecchi utilizzatori a gas), si deve provedere ad una aerazione sufficiente dell'ambiente. Un uso proprio e sono rischi si ottiene quando la depressione massima del locale non supera 0,04 mBar; si evita in quello modo un ritorno dei gas di scarico.
2.10 -L'apparecchiouveesserepostoinmodochela spina siaaccessible.
2.11 -Se il cavo di alimentazione è danneggiato,esso devese essere sostituito da un cavo o un assieme speciale disponibili presso il costruttore o il suo servizio assistenza tecnica.

3 - INSTALLAZIONE

3.1 - Installazione al muro

La cappa può essere dotata di due diversi kit di fissaggio:

a) viti, tasselli e squadretta di sicurezza.
b) viti, tasselli e staffe metalliche.

1 - Fissaggio con viti:

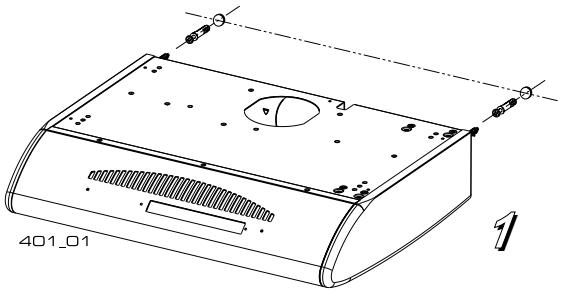

Con l'ausilio della dima in cartone effettuare la foratura della parete (2 fori 0 8 mm leggere le istruzioni nella dima), inseire i tasselli nei fori, avvitare le due viti 4,2 x 44,4 (in dotazione) lasciando circa 5 mm non avvitati, agganciare la cappa alle viti

2 - Fissaggio con staffe:

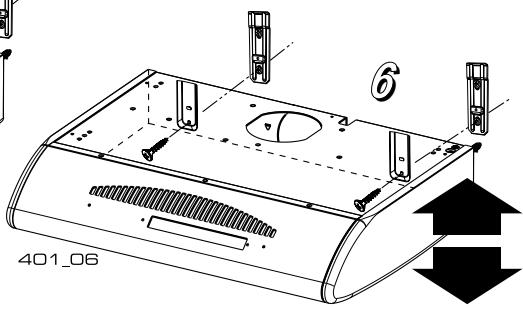

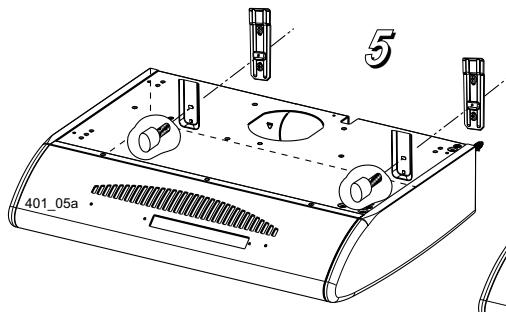

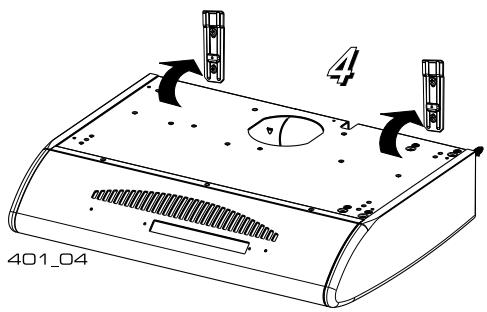

Con l'ausilio della dima in cartone effettuare la foratura della pa rete (4 fori 8 mm leggere le istruzioni nella dima), fissare le staffe metalliche con viti e tasselli (in dotazione), agganciare la cappa alle staffe (fig. 4). Fissare la cappa con due pomelli (in dotazione) (fig. 5). Regolare l'assetto orizzontale della cappa ruotando le viti di regolazione (fig. 6).

3 - Rispettare l'avertenza 2.5.

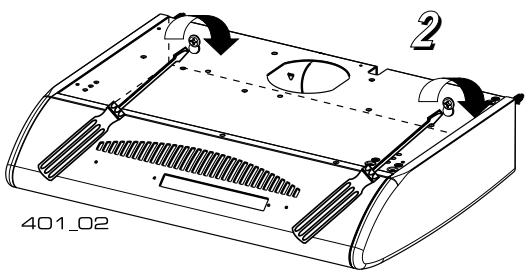

(fig. 1) e procedere dall'internalo al serraggio definitivo (fig. 2). Montare sopra la cappa la squadretta di sicurezza (in dotazione) (fig. 3).

3.2 - Installazione al pensile

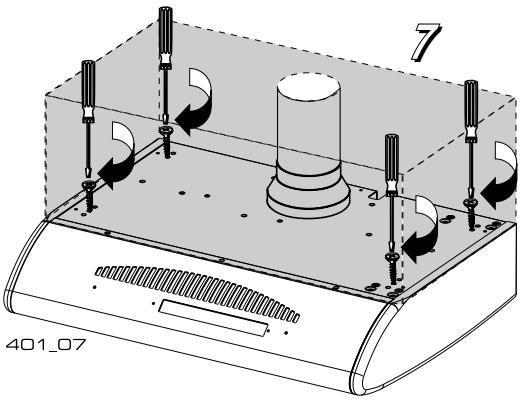

Con l'ausilio della dima in cartone forare il fondo del mobile pensile, (leggere le istruzioni nella dima). Fissare la cappa dall'interno del mobile con quattro viti da 4,2 x 44,4 (in dotazione) (fig.7). Per cappe in versione aspirante, delve essere effettuata la foratura del pensile per il passaggio del tubo evacuatione dell'aria. Per cappe in versione filtrante non è necessario effettuare quello tipo di foratura, in quanto l'aria viene riciclata nell'ambiente atraverso le asole poste nella parte a

3.3 - Connessione aspirante o filtrante

1 - Connessione aspirante (l'aria aspirata viene convogliata all'esterno dell'abitazione)

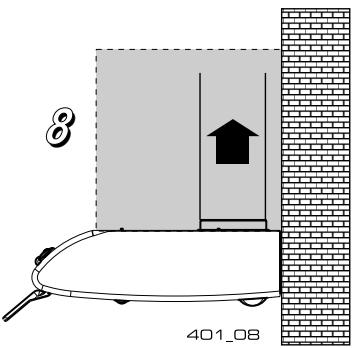

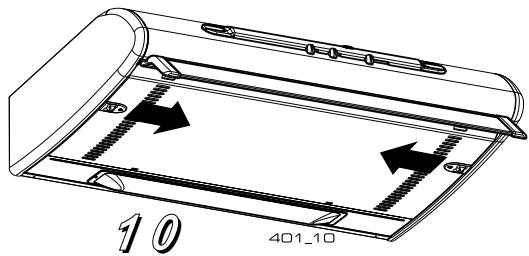

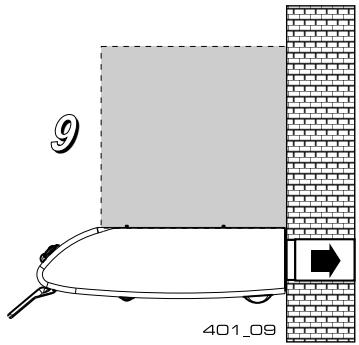

La cappa dotata di due fori per l'uscita dell'aria, viene fornita di seriese con il tappo in plastica montato nel foro posteriori, la flangia in dotazione, verrà montata in funzione della soluzione scelta; uscita superiore (fig. 8), uscita posteriore (fig. 9). Nel caso di installatione con uscita posteriore, il tappo in plastica va montato nel foro superiore e la flangia nel foro posteriore. Collegare con un tubo Ø 100 o 120mm la flangia di uscita dell'aria, alla tubazione di evacuatione esterna. Aprire la griglia di aspirazione premendo i pomelli verso l'interno (fig. 10), controllare che la leva (cappa ad un motore) o l'in-dice della manopola (cappa a due motori) sua collocata in posizione aspirante (fig. 11), togliere se presente la cartuccia al carbone attivo ruotando la manopola in senso antiorario (vedi par. 3.3 2 parte 2^a ). Rispettare l'avventenza 2.1.

2 - Connessione filtrante (l'aria aspirata viene filtrata e riciiclata all'interno dell'abitazione)

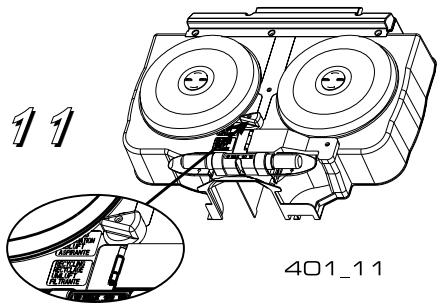

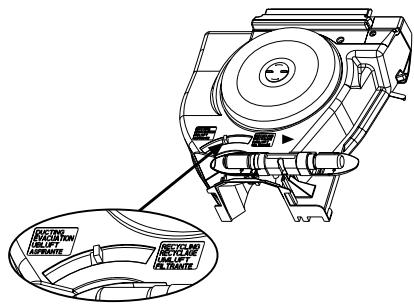

Aprière la griglia di aspirazione, controllare che la leva (cappa ad un motore) o l'indice della manopola (cappa a due motori) sia collocata in posizione filtrante (fig. 11), montare la cartuccia al carbone attivo (vedi par. 3.3 2 parte 2^a ).

3.4 - Collegamento elettrico e controllo funzionale

1 - É necessario rispetto scrupolosamente le avventenze dei puniti 2.2, 2.3 e 2.4 del paragrafo 2 relative alla sicurezza.
2 - Effettuato il collegamento elettrico, verificare il corretto funzionamento di illuminazione, accensione del motore,chio delle velocità.

1 - AVVERTENZE PER LA SICUREZZA

(È assolutamente necessario rispetto delle avventenze riportate al paragrafo 2 della 1^a parte - Istruzioni per l'installazione). In aggiunta, è molto importantefare particolare attenzione, nell'uso e nella manutenzione, alle seguenti avventenze:

1.1 - Effettuare una scrupolosa e tempestiva manutenzione dei filtri antigrasso e al carbone attivo, secondo gli intervalli consigliati dal Fabbricante, o più frequentlymente, per un uso particularmente gravoso (oltre le 4 ore giornaliere).
1.2 -Non lasciare fiamme libero a forte intensità molto la cappa in funzione: togliendo le pentole, spegnere la fiamma o almeno, per brevi periodi e molto sorvegianza, tenerla al minimo.
1.3 - Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole: si risparnia energia e si evitano pericolose concentrazioni di calore.
1.4 - Non fare mai un uso improprio dell'apparecchio, che è stato progettato escludamente per abbattere gli odori in cucina.

2 - USO

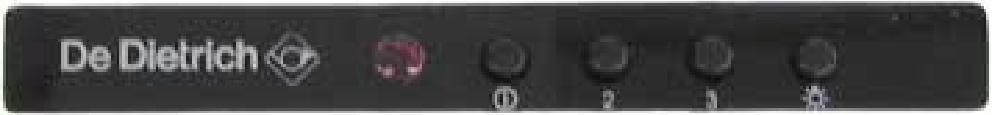

Quadro comandi (fig. 12)

TASTO T1 = Accende e spegne l'impianto di illuminazione.

TASTO T2 = Accende e spegne il motore. Velocità minima, adatta ad un ricambio d'aria continuo particolarmente silenzioso, in presenza di pochi vapo-ri di cottura.

TASTO T3 = Velocità media, adatta alla maggior parte delle condizioni di uso, dato l'ottimo rapporto tra portata d'aria trattata e livello di rumorosità.

TASTO T4 = Velocità massima, adatta a fronteggiare le massime emissioni di var-pori di cottura,anche per tempi prolongati.

L = Spia di funzionamento.

12

L T2 T3 T4 T1

3 - MANUTENZIONE

Una costante manutenzione garantisce un buon funzionamento ed un buon rendimento nel tempo. Particolari attenzioni vanno rivolte ai filtri antigrasso e, per le sole cappe filtranti, ai filtri al carbone attivo.

3.1 - Filtrato antigrasso in fibra sintetica

1 - Non può essere lavato, ma va sostituito mediamente agli due pesi. Se ilhetto è dotato di indicatori chimici di saturazione, sostituire quando il colore roso dei puntini visibile dall'esterno è diffuso su tutte la superficie.
2 - Sostituzione

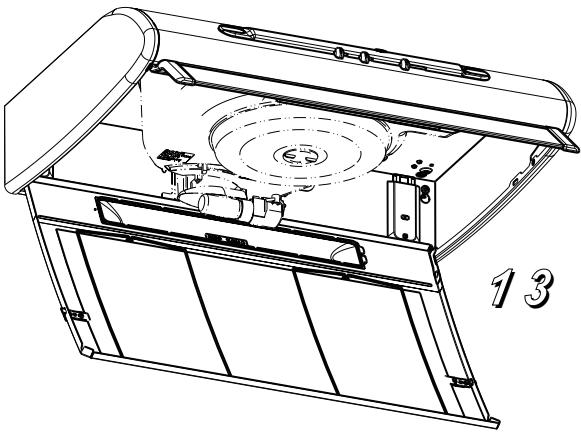

Apriere la griglia di aspirazione, togliere i fermafiltro in filo metallico e sostituire il filtrato antigrasso (fig. 13). Richiudere la griglia di aspirazione.

3.2 - Filtri antigrasso metallici

1 - Pulizia

È necessario lavare con normale detersivo domestico quosti filtri al massimo agli 2 mesi. La loro dimensione compatta consente il lavaggioanche in lavastoviglie.

2 - Smontaggio dei filtri

Aprire la griglia di aspirazione, togliere i fermafiltro in filo metallico e il filtrlo antigrasso (fig. 13). Asciugare bene il filtrro prima di rimontarlo, richiudere la griglia di aspirazione.

ATTENZIONE - è necessario rispetto i tempi di manutenzione indicati, per evitare un possibile incendio se i filtri sono satori di grassi.

3.3 - Filtri al carbone attivo

1 - Funzionamento

I filtri al carbone attivo hanno la capacité di trattenere gli odori sono raggiungere la saturazione. Non sono lavabili e non sono rigenerabili e vanno pertanto sostituiti almeno agli 4 mesi o, più frequentlymente per un uso particolarmente intenso.

2 - Sostituzione

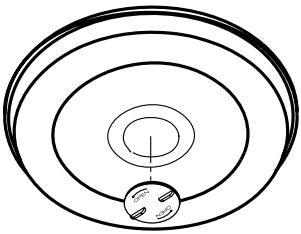

Apriere la griglia di aspirazione, sostuire i filtri al carbone attivo girando la manopola di fissaggio in senso antiorario per smontare, in senso orario per rimontare (fig. 14). Richiudere la griglia di aspirazione.

3.4 - Illuminazione

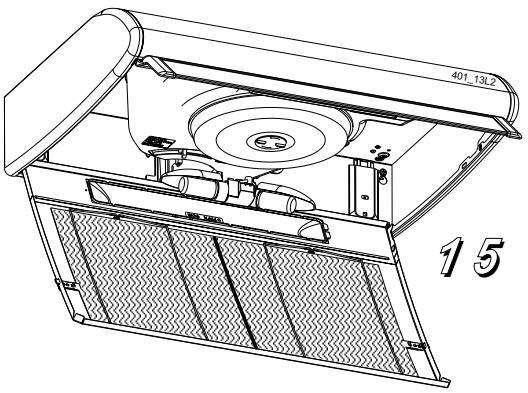

É costituita da 1 o 2 lampade da 40 W a cui si ha accessojà done la griglia di aspirazione (Fig.15).Se le lampade non funzionano, controllare che siano ben avvitate. Se le lampade sono bruciate, devono essere sostituite con altre di pari voltaggio e potenza.

3.5 - Pulizia

Per la normale pulizia della cappa:

• Nonutilizzare panni o spugne bagnate, nè getti d'acqua;
• Nonutilizzato diluento alcoli poiché potrebbero opacizzare le superfici verniciate;
• Non utilizzato sostenze abrasive, in particolare sulle superfici in acciaio inox. Si consiglia di utilizzato un panno umido e detersivo liquido neutro.

1 - GENERAL INFORMATION

Quest'apparecchio é conforme alla norma europea sulla bassa tensione C.E.E. 73/23 relativà alla sicurezza elettrica e alle norme europee: C.E.E. 89/336 relativà alla compatibilità elettromagnetica e C.E.E. 93/68 relativà alla marcatura CE.
