MANUALE UTENTE DRD727JE DE DIETRICH

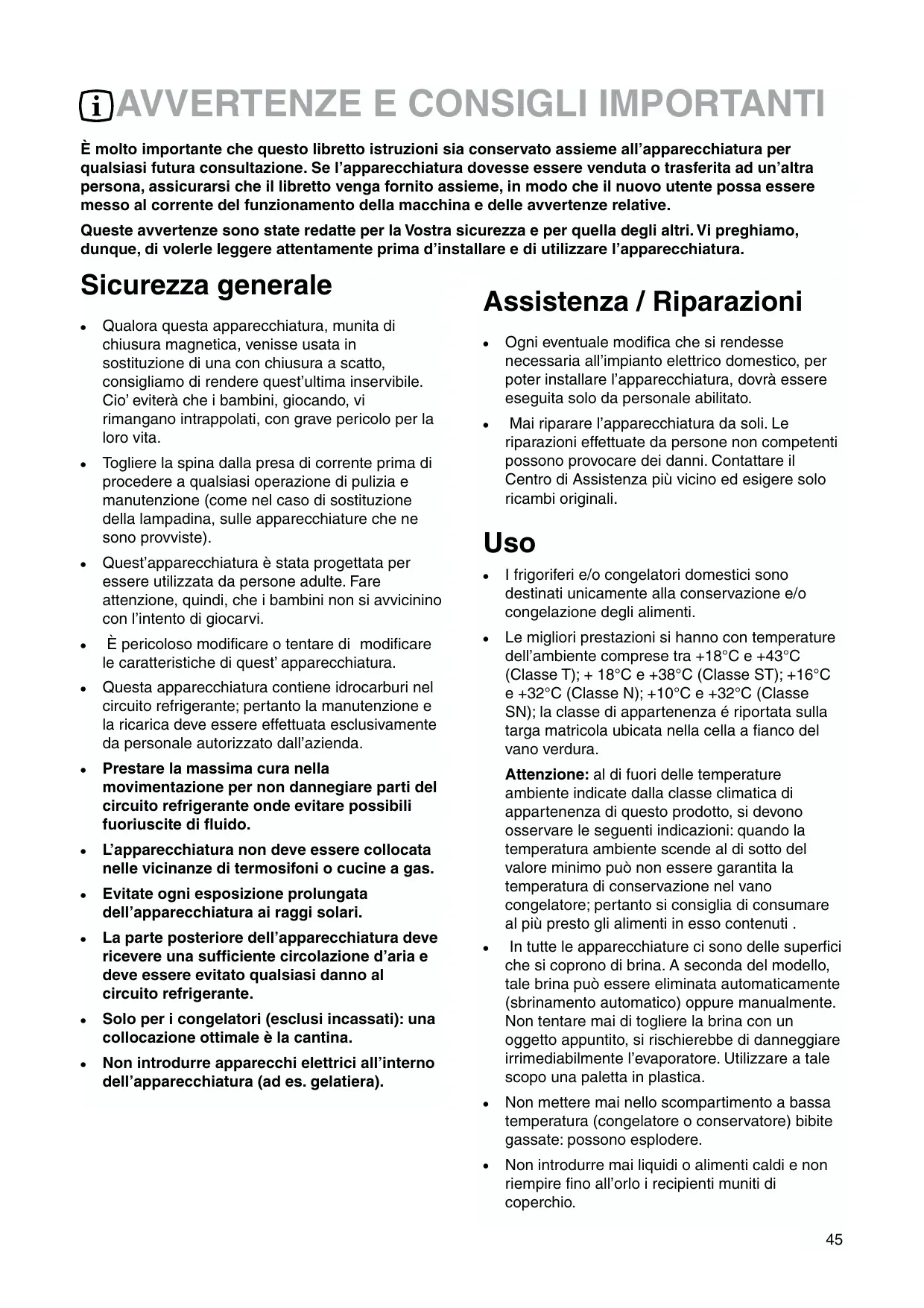

È molto importante che questo libretto istruzioni sa conservato assieme all'apparecchiatura per qualsiasi futura consulazione. Se l'apparecchiatura dovesse essere venduta o trasferita ad un'altra persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere quello al corrente del funzionamento della macchina e delle avvertenze relative.

Queste avventenze sono state redatte per la Vostra sicurezza e per quella degli altri. Vi preghiamo, dunque, di volerle leggere attendamente prima d'installare e di utilizzare l'apparecchiatura.

Sicurezza generale

• Qualora esta appearecchiatura, munita di chiusura magnetica, venisse usata in sostituzione di una con chiusura a scatto, consigliamo di renderere quest'ultima inservibile. Cio' eviterà che i bambini, giocando, vi rimangano intrappolati, con grave pericolo per la loro vita.
• Togliere la spina dalla presa di corrente prima di procedere a qualsiasi operazione di pulizia e manutenzione (come nel caso di sostituzione della lampadina, sulle apparecchiature che ne sono provviste).
• Quest'apparecchiatura è stata progettata per essere utilizzata da persone adulte. Fare attenzione, quindi, che i bambini non si avvicinino con l'intento di giocarvi.
• É pericoloso modificare o tentare di modificare le caratteristiche di quest' apparecchiatura.
• Questa apparecchiatura contiene idrocarburi nel circuito refrigerante; pertanto la manutenzione e la ricarica deve essere effettuata esclusivamente da personale autorizzato dall'azienda.
• Prestare la massima cura nella movimentazione per non dannegiar parte del circuito refrigerante onde evitare possibili fuoriuscite di fluido.
• L'apparecchiatura non deve essere collocata nelle vicinanze di termosifoni o cucine a gas.
• Evitate agli esposizione prolongata dell'apparecchiatura ai raggi solari.
• La parte posteriore dell'apparecchiatura deve riceve una sufficiente circolazione d'aria e deve essere evitato qualsiasi danno al circuito refrigerante.
• Solo per i congelatori (escludi incassati): una collocazione ottimale è la cantina.
• Non introdurre apparecchi elettrici all'interno dell'apparecchiatura (ad es. gelatiera).

Assistenza / Riparazioni

• Ogni eventuale modifica che si rendesse necessaria all'impianto elettrico domestico, per poter installare l'apparecchiatura, dovrè essere eseguita solo da personale abilitato.
• Mai riparare l'apparecchiatura da soli. Le riparazioni effettuate da persona non competenti possono provocare dei danni. Contattare il Centro di Assistenza più vicino ed esigere solo ricambi originali.

Uso

• I frigoriferi e/o congelatori domestici sono destinati unicamente alla conservazione e/o congelazione degli alimenti.
• Le migliorari prestazioni si hanno con temperature dell'ambiente comprese tra +18^ e +43^ (Classe T); +18^ e +38^ (Classe ST); +16^ e +32^ (Classe N); +10^ e +32^ (Classe SN); la classe di appartenenza è riportata sulla targa matricola ubicata nella cella a fianco del vano verdura.

Attenzione: al di fuori delle temperature ambiente indicate alla classe climatica di apparomenza di甚么 prodotto, si devono osservare le seguentiindicazioni: quando la temperature ambiente scende al di fatto del valore minimo cui non essere garantita la temperature di conservazione nel vano congelatore; pertanto si consiglia di consumare al più presto gli alimenti inesso contenuti.

• In tutte le apparecchiature ci sono delle superfici che si coprono di brina. A seconda del modello, tale brina cui siessere eliminata automaticamente (sbrinamento automatico) oppure manually. Non tentare mai di togliere la brina con un oggetto appuntito, si rischierebbe di danneggiare irrimediabilmente l'evaporatore. Utilizzare a tale scopo una paletta in plastica.
• Non mettere mai quello scompartimento a bassa temperatura (congelatore o conservatore) bibite gassate: possono esplodere.
• Non introdurre mai liquidi o alimenti caldi e non riempire fino all'orlo i recipienti muniti di coperchio.

Non usare alcun dispositivo meccanico o altri mezzo artificiale per accelerare il processo di sbrinamento tranne quelli qui raccomandati.
Non usare mai oggetti metallici per pulire l'apparecchiatura;essa potrebbe venir danneggiata.

Installazione

• Durante il normale funzionamento il condensatore ed il compressore, che sono posti sul retro dell'apparecchiatura, si riscaldano sensibilmente. Assicurarsi quindi che l'installazione venga eseguita come da struzioni riportate sul libretto. Un'aerazione insufficiente comprerà sicuramente un cattivo funzionamento e dei danni all'apparecchiatura.
• Assicurarsi, dopo aver installato l'apparecchiatura, cheessa non appoggi sul cavo di alimentazione.

Importante: se il cavo di alimentazione si danneggiasse, dovrè essere sostituito da uno speciale cavo o assieme disponibili presso il costruttore o il servizio di assistenza tecnica.

• Se l'apparecchiatura viene trasportata in posizione orizzontale è possibile che l'olio contentuto nel compressore defluisca nel circuito refrigerante. Lasciare l'apparecchiatura in posizione verticale almeno 2 ore prima di metterla in funzione per dar modo all'olio di refluire nel compressore.
  L'apparecchiatura non deve essere collocata nelle vicinanze di termosifoni o cucine a gas.
  Evitate agli esposizione prolongata dell'apparecchiatura ai raggi solari.
• La parte posteriore dell'apparecchiatura deve riceve una sufficiente circolazione d'aria e deve essere evitato qualsiasi danno al circuito refrigerante.

Protezione dell'ambiente

Questa apparecchiatura non contiene, nel circuito refrigerante e nell'isolamento, gas refrigeranti nocivi per l'ozono. L'apparecchiatura non deve essere smaltita con rifiuti urbani e rottami. Deve essere evitato il danneggiamento del circuito refrigerante, soprattutto nella parte posteriori vicino allo scambiatore. Informazioni sui centri di raccolta vengono forniti dall'autorità comunale. I materiali usati in esta apparecchiatura contrassegnati dal symbolo sono riciclabili.

Smaltimento di appearecchi vecchi

Il significato sul prodotto o sulla confazione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche.

Provedendo a smaltire quello prodotto in modo appropriato, si contribuisce a evitare potenziali consequences negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul ricerclaggio di quello prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

INDICE

Avvertenze e consigli importanti 45

Uso - Pulizia - Funzionamento - Regolazione della temperatura - Refrigerazione dei cibi e delle bevande . .47

Uso - Sicurezza alimentare - Congelazione dei cibi freschi - Conservazione dei cibi surgelati

Scongelazione - Cubetti di ghiaccio 48

Uso - Ripiani mobili - Posizionamento delle mensole - Calendario di congelazione 49

Consiglio - Consiglio per la refrigerazione - Consiglio per la congelazione - Consiglio per la conservazione . . . . .

deisurgelati .50

Manutenzione - Pulizia periodica - Periodi di inattività - Lampada di illuminazione - Sbrinamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Se qualcosa non va 52

Dati tecnici - Installazione - Posizionamento - Collegamento elettrico - Fermi-ripiani 53

Installazione - Reversibilità delle porte - Istruzioni per l'incasso integrale 54

Centri Assistenza 57

Pulizia delle parti interne

Prima dell'uso e del collegamento elettrico pulire tutte le parti interne con acqua tiepida e sapone neutro allo scopo di togliere il caratteristico odore di nuovo indi asciugare accuramente.

Non usare detersivi nè polveri abrasive che sono dannose alle finiture.

Funzionamento

Inserire la spina nella presa di corrente. Aprire la porta del frigorifero e ruotare in senso orario la manopola del termostato及其他 la posizione «O» (arresto). L'apparecchiatura è in funzione.

Regolazione della temperatura

La temperatura è regolata automaticamente e può essere aumentoata (meno freddo) ruotando la manopola verso i numero più bassi oppure diminuita (più freddo) ruotandola verso i numero più alto. La posizione corretta, comunique, va individuata tenendoconto che la temperatura interna dipende da QUESTi fattori:

1. temperatura ambiente;
2. frequenza di aperture delle porte;
3. quantità di alimenti conservati;
4. collocazione dell'apparecchio.

La posizione intermedia è la piùindicata.

Importante

Sulle posizioni di massimo freddo, con temperatura ambiente elevata, ed una notevole quantità di alimenti, il funzionamento può continuo, con formazione di brina o ghiaccio sulla parete posteriore della cella. In tal caso è necessario ruotare la manopola su una posizione di minor freddo, in modo da consentire lo sbrinamento automatico e, di consegenza, un minor consumo di energia elettrica.

Refrigerazione dei cibi e delle bevande

Perutilizzarenelmodegliore lo scomparto refrigeranteeneccasario:

• non introdurre nella cella vivande calde o liquidi in evaporazione;
• coprire o avvolgere gli alimenti, specie se contengono aromi;
  disporre gli alimenti in modo che l'aria possa circolare liberamente attorno ad essi.

SICUREZZA ALIMENTARE

SPIEGAZIONE DELLA SIMBOLOGIA NELLA ZONA PIU' FREDDA

Il simbolo di bianco indica il posizionamento della zona piu'fredda del vostro frigorifero.

Zona piu'fredda: inferiore o uguae a +4^ C

Carne, volatili, pesce, salumi, piatti pronti, insalate, preparazioni e pasticceria a base di uova o di creme, paste fresche, tartine, pizza, prodotti freschi e formaggi con latte appena munto, legumi pronti venduti in sacchetti di plastica e in generale, tutti i prodotti freschi la cui data di consumazione e' associata ad una temperatura di conservazione inferiore o uguale a +4^ .

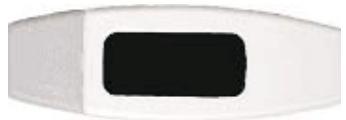

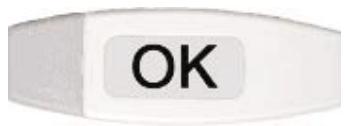

Indicatore di temperatura

Termostato da regolare

Temperatura corretta

L'indicatore di temperatura permette di controllare il buon funzionamento del vosto frigorifero.

L'indicatore presente la scritta "OK" nel momento in cui nella zona piu' fredda ci sua una temperatura inferiore o uguala a 4^ .

Se la temperatura e'superiore a 4^, Iindicatore resta nero. Lutente delve allora far abbassare la temperatura del suo frigorifero regolando il termostato.

ATTENZIONE: Una aperture prolungata della porta del frigorifero comporta un innalzamento della temperatura interna. Al fine di misurare in modo corretto la temperature, lalettura dell'indicatore deveseessere effettuata entro 30 secondi.

Congelazione dei cibi freschi

Lo scomparto XXX è adatto alla congelazione di cibi freschi e alla conservazione a lungo termine di cibi congelati e surgelati.

Per la congelazione non è necessario variare la posizione della manopola del termostato da quella di normale funzionamento. Tuttavia, volendo ottenere una congelazione più rapida, ruotare la manopola del termostato verso la posizione di massimo freddo; con la manopola in quest'ultima posizione, la temperature nella scomparto refrigerante potrebbe scendere al di sotto di 0^ . Se ciò si verificasse riportare la manopola del termostato in corrispondenza di una posizione che consenta una temperatura meno fredda.

Conservazione dei cibi surgelati

Al momento della messa in funizione o dopo un periodo di inattività, introdurre gli alimenti nell'apparecchio dopo averlo fatto funzionare per almeno due ore con la manopola del termostato sulla posizione di massimo freddo, quindi ruotare la manopola sulla posizione di funzionamento normale.

Importante

In caso di scongelamento per cause accidentali, ad esempio per mancanza di corrente, se il periodo dell'interruzione è superiore al valore riportato nella tabella dei dati tecnici sulla voce "tempo di risalita" sare necessario consumare i cibi entro breve o cucinarli subito e ricongelarli (una volta raffreddati).

Scongelazione

Gli alimenti surgelati o congelati, prima di essere usati, possono essere scongelati nel frigorifero o a temperature ambiente, a seconda del tempo disponibile per l'operazione. I peszzi piccoli sono essere cucinati direttamente appena tutti dal congelatore; in quello caso, perché, il tempo di cottura sare più lungo.

Cubetti di ghiaccio

Il frigorifero è equipaggiato con una o più vaschette per la formazione dei cubetti di ghiaccio. Dette vaschette vanno riempite di acqua potabile e riposte nelle scomparto congelatore. Si raccomanda di non usare utensili metallici per staccare le vaschette.

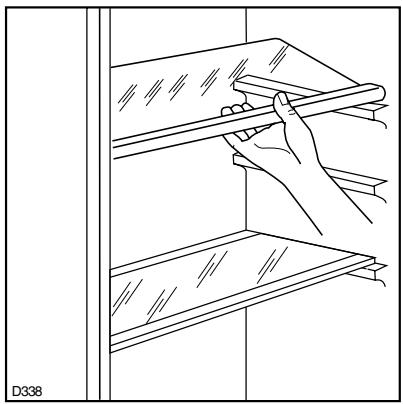

Ripiani mobili

Sulle pareti della cella sono ricavate delle guide che consentono il posizionamento dei ripiani a diverse altezze, secondo la necessità.

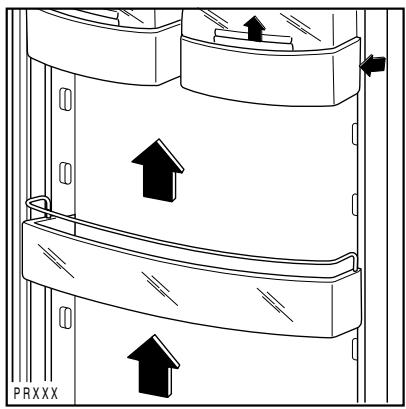

Posizionamento delle mensole

Per permettere lo stoccaggio d'alimenti di diverse dimensioni, si possono posizionare le mensole ad altezze differenti. Operare come segue: Spingere la mensola nel senso della freccia fino a quando non si libera e posizionarla all'altezza desiderata.

Per una pulizia più accurata la mensola superiore\ può essereolta agenda nel sensoindicato dalle\ frecce e quindi ricollocata nella sua posizione.

Calendario di congelazione

****

3|@色|6|@|9|@|12|@

• i symboli indicano diversi tipi di prodotti da congelare.

Le cifre indicano il periodo di immagazzinaggio in mesi per ciascun tipo di prodotto da congelare. Se è valido il valore superiore oppure quello inferioriore del periodo di immagazzinaggioindicato, dipende alla qualità dei prodotti alimentari e dal proprio pretrattamento prima del congelamento. Per gli alimenti notevolmente grassi vale sempre il valore inferiore.

Consigli per la refrigerazione

Carne (di tutti i tipi): va avvolta in sacchetti di plastica e posta sul vetro sopra il cassetto verdura.

In questa posizione si potrà conservare per uno o due giorni al massimo.

Cibi cotti piatti freddi, ecc. devono essere ben coperti e possono essere disposti su qualsiasi griglia.

Frutta e verdura: saranno messe, previa pulitura, nel/ nei cassetto/i previsto/i a tale scopo.

Burro e formaggio devono essere conservati negli appositi contentitori o avvolti in fogli di plastica o alluminio per evitare il contatto con l'aria.

Latte in bottiglia: ben chiuse poste nel portabottiglie.

Banane, patate, cipolla ed aglio, se non sono confezionati, non vanno messi in frigorifero.

Consigli per la congelazione

Per ottenere i massimivantaggi dalprocessodi congelazione diamoolaconoile consigli importanti:

• la quantità massima di alimenti che possono essere congelati in 24 h è riportata sulla «targhetto matricola»,
• il processo di congelamento dura 24 ore. In questo lasso di tempo non si dovrebbe aggiungere altri cibo da congelare;
• congelare solo alimenti di ottima qualità, freschi e ben puliti;
• dividere tutto in piccole parti, in modo da favorire la rapidità della congelazione e consentire lo scongelamento solo della quantità necessaria;
  avvolgere gli alimenti in fogli di alluminio o politene.Gli stessi devono essere bene aderenti ai cibi e ben chiusi;
• evitare di mettere i prodotti da congelare a contatto di quelli già congelati; ciò eviterà l'innalzamento della temperatura di questi ultimi;
• tenere presente che gli alimenti magri si conservano meglio e più a lungo di quelli grassi e che il sale riduce il tempo di conservazione;
• non consumare immediatamente i ghiaccioli prelevati dallo scomparto congelatore possocono provocare scottature da freddo;
• è consigliabile indicate sulla confezione la data di inizio della congelazione al fine di poter controllare il tempo di conservazione;
• non mettere dello scomparto congelatore bevande gassate: possono esplodere

Consigli per la conservazione dei surgelati

Perutilizzarenelmodegliore loscompartoeneecessario:

assicurarsi che i surgelati siano stati ben conservati dal rivenditore;
- che il trasporto, dall'acquisto alla sistematicione nelle scomparto, sia breve;
- non aprire troppo frequentlymente la porta dello scomparto e non lasciarla aperta più del necessario.
- Una volta scongelati, gli alimenti si deteriorano in breve tempo e non possono venir ricongelati.
- Non superare il periodo di conservazione indicatori sulle confezioni dal produttore dei cibi.

MANUTENZIONE

Staccare la spina alla presa di currente prima di eseguire qualsiasi operazione.

Attenzione

Questa appearecchiatura contiene idrocarburi nel circuito refrigerante; pertanto la manutenzione e la ricarica devono essere effettuate escludivamente da personale autorizzato dall'azienda.

Pulizia periodica

Non usare mai oggetti metallici per pulire l'apparecchiatura;essa potrebbe venir danneggiata.

Pulire l'interno con acqua tiepida e bicarbonato di soda. Risciacquare e asciugare accuratamente.

Pulire il condensatore e il motocompressore con una spazzola o un aspirapolvere. Questa operazione migliorera il funzionamento con seguente risparmio di energia.

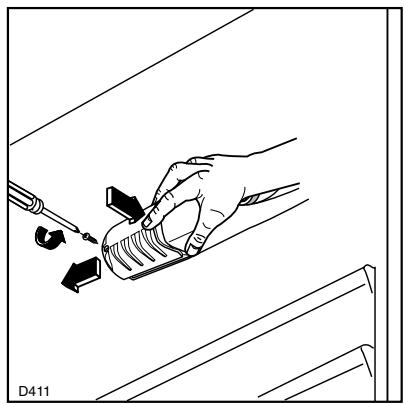

Lampada di illuminazione

La lampada di illuminazione dello scomparto refrigerante é accessibile tramite le seguenti operazioni.

• Svitare la vite di fissaggio della plafoniera.
• Sganciare la parte mobile esercitando una pressione (vedi figura).

Qualora, a porta aperta, la lampada non si accendesse, controllare che sia avvitata bene; se il difetto rimane sostituire la lampada con una di pari potenza (la potenza massima é riportata sul diffusore luce).

Sbrinamento

Sull'evaporatore dello scomparto refrigerante la brina viene eliminata automaticamente ad agli arresto del compressore. L'acqua derivante dallo sbrinamento,tramite un apposto convogliatore, viene raccolta in una bacinella, posta nella parte posteriori sopra il compressore, dove evapora.

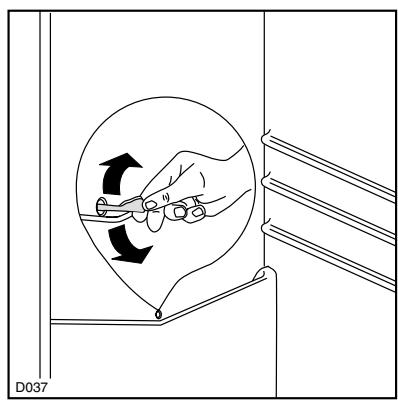

Si raccomanda di pulire periodicamente il foro di scarico dell'acqua di sbrinamento,osto nella parte centrale dell'apposto convogliatore dello scomparto frigorifero,utilizzando l'apposto «pulitore» che si trova nel foro, per evitare che I'acqua di sbrinamento cada sui cibi.

Periodi di inattività

Durante i periodi in cui l'apparecchiatura non è in funzione osservare le seguenti precauzioni:

• staccare la spina dalla presa di corrente; togliere tutti gli alimenti;
• sbrinare e pulire l'interno e tutti gli accessori;
• lasciare le porte socchiuse per facilitare la circolazione di aria all'interno in modo da evitare la formazione di odori sgradevoli.

Nello scomparto congelante la brina deve essere eliminata agli qualvolta si è formato uno spessore di 4 mm circa, utilizzato una paletta in plastica.

Qualora si formasse uno spesso strato di ghiaccio, Sara necessario effettuare un completo sbrinamento, procedendo come segue:

1. staccare la spina dalla presa di corrente o porre la manopola del termostato in posizione «O»;
2. avvolgere gli alimenti in parecchi fogli di giornale e riporli in un luogo molto fresco;
3. lasciare la porta aperta;
4. a sbrinamento avvenuto asciugare accuramente lo scomparto congelatore;
5. riportare la manopola del termostato nella posizione desiderata o reinserire la spina nella presa. Dopoe due o tre ore di funzionamento l'apparecchio è di nuovo pronto per la conservazione dei cibi surgelati.

Attenzione

Si raccomanda di non impiegare utensili metallici per asportare la brina onde evitare gravi danni all'apparecchio.

Non usare alcun dispositivo meccanico o altre mezzo artificiale per accelerare il processo di sbrinamento tranne quelli qui raccomandati.

Un innalzamento della temperatura dei surgelati potrebbe ridurne il tempo di conservazione.

SE QUALCOSA NON VA

Qualora l'apparecchiatura presentasse quale disfunzione, è bene controllare:

• che la spina sia ben inserita nella presa di corrente;
• che non manchi l'energia elettrica
• che la manopola del termostato si trovi in posizione intermedia.

Inoltre:

• se l'apparecchiatura èccessivamente rumorosa verificare che i bianchi non siano aicontatto con mobili o schienali che possono causare rumore o vibrazioni;
• se vi sono trace di acqua sul fondo dello scomparto, verificare che il foro di deflusso dell'acqua derivante dallo sbrinamento non sia ostruito.

Dopo le verifiche di cui sopra, se la disfunzione dovesse permanere, è bene chiamare il Centro di Assistenza Tecnica più vicino.

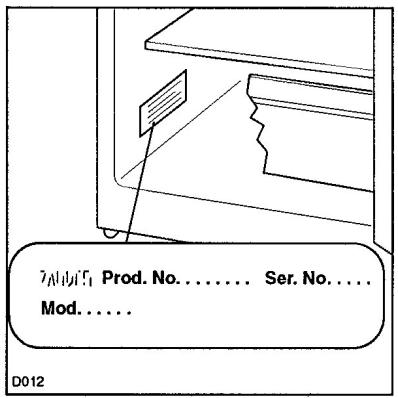

I dati tecnici sono riportati sulla targhetta matricola posizionata sul lato sinistro interno dell'apparecchiatura.

INSTALLAZIONE

Posizionamento

Collocare l'apparecchiatura lontana da fonti di calore, quali: termosifoni, stufe da riscaldamento, esposizione diretta ai raggi solari ecc.

Collegamento elettrico

Assicurarsi, prima di insere la spina nella presa di corrente, che la tensione e la frequenza riportate sulla targhetta matricola corrispondano a quella dell'impiano domestico.

É ammensa una oscillazione di ±6% sulla tensione nominale.

Per il funzionamento a tensioni diverse si dovrà utilizzare un autotrasformatore di potenza adeguata.

Importante

E' indispensableable collegare l'apparecchio ad una effidente presa di terra.

A tale scopo la spina del cavo di alimentazione è dotata dell'apposto contatto. Qualora la presa di corrente dell'impiano domestico non sia collegata a terra, allacciare l'apparecchiatura ad un impiano di terra a parte conforme-mente alle norme in vigore consultando in proposito un technique specializzato.

La Casa Costrutrice declina agli responsabilità qualora但这a norma antinfortunistica non fosse rrispettata.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie

87/308/CEE del 2/6/87 relativa alla suppressione dei disturbi radio.
- 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;
- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazione

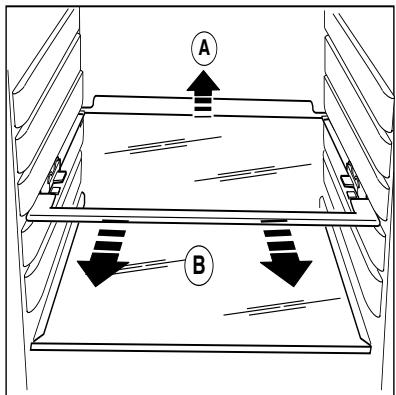

Fermi-Ripiani

La vostra apparecchiatura é dotata di fermi-ripiani che consentono di bloccare i ripiani durante il trasporto.

Per rimuoverli operare come segue : rialzare posteriormente il ripiano, spingerlo nel senso della freccia fino a quando non si libera e togliere i fermi.

Attenzione

L'apparecchio deve poter essere scollegato alla rete; è quindi necessario che la spina rimanga accessibile ad installatione avvenuta.

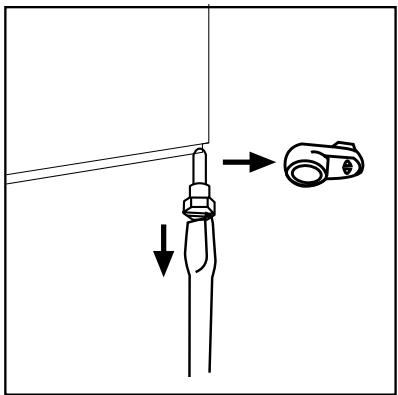

Reversibilità delle porte

L'apparecchiatura viene fornita con aperture delle porte verso destra. Per averere l'aperture delle porte verso sinistra eseguire le seguenti operazioni prima di effettuare l'installazione

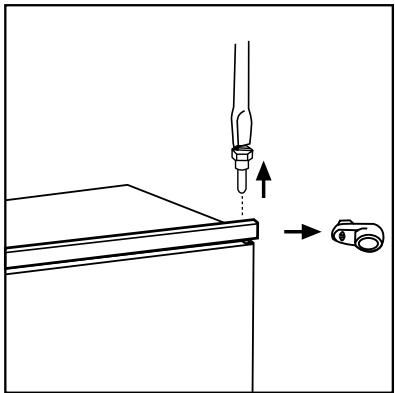

1. Svitare il perno superiore e togliere il distanziale

2. Togliere la porta superiore

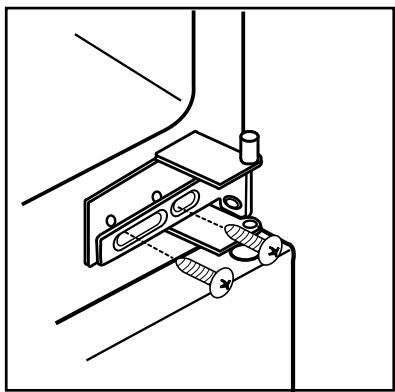

3. Svitare la cerniera intermedia e le squadrette e rimontarli sulla parte opposa.

4. Reinserire la porta superiore e riavvitare il perno superiore e il distanziale nella parte opposa.

5. Svitare il perno inferiore e togliere il distanziale e rimontarli nella parte opposta.

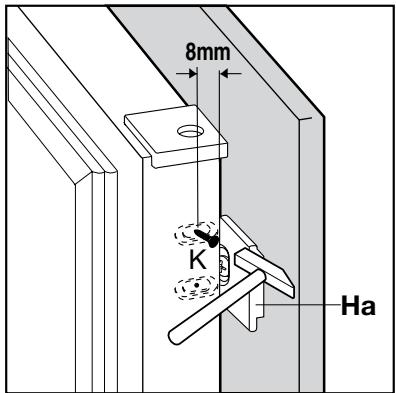

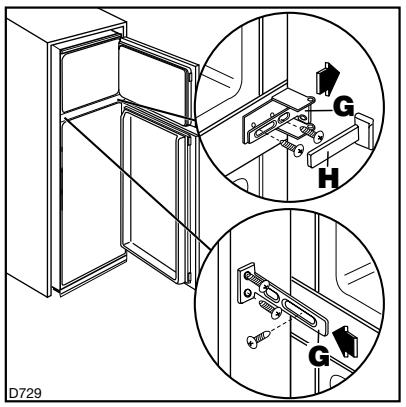

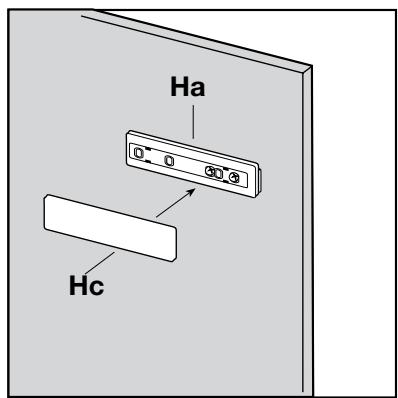

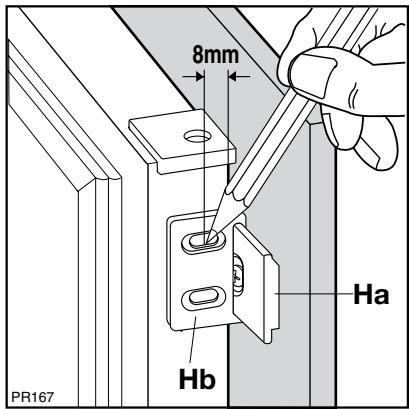

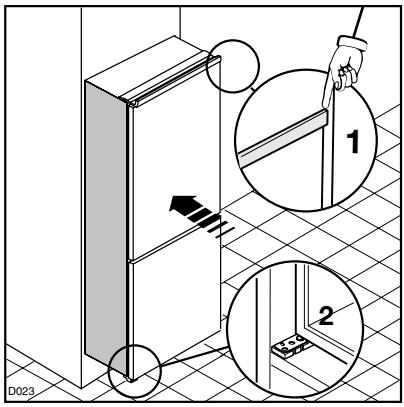

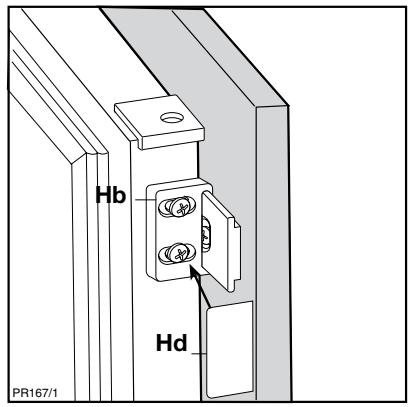

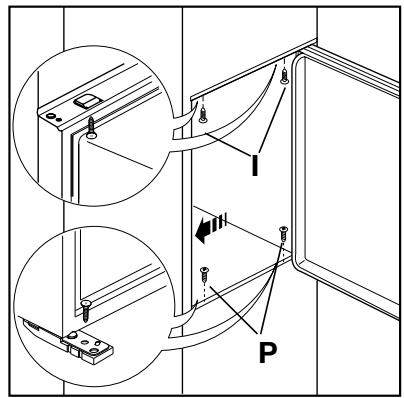

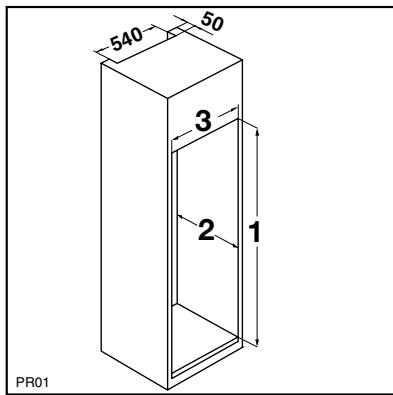

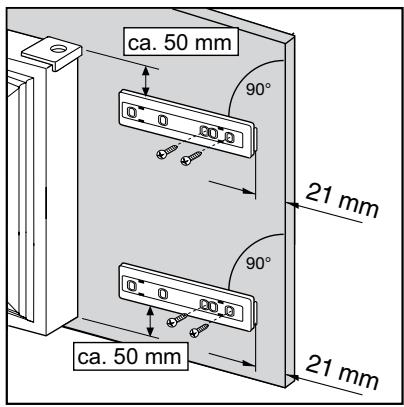

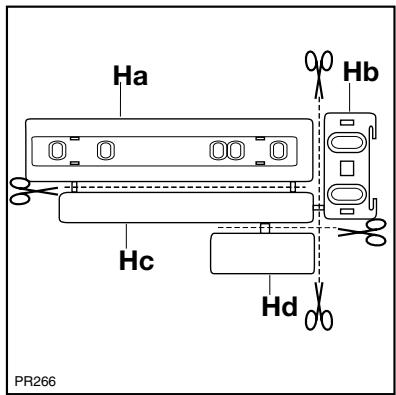

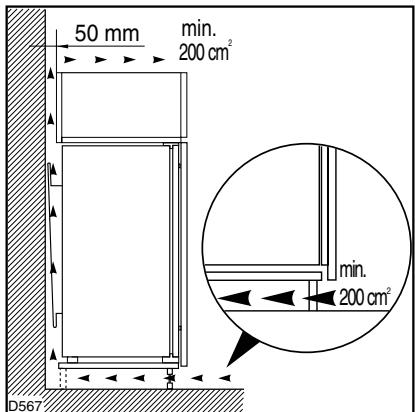

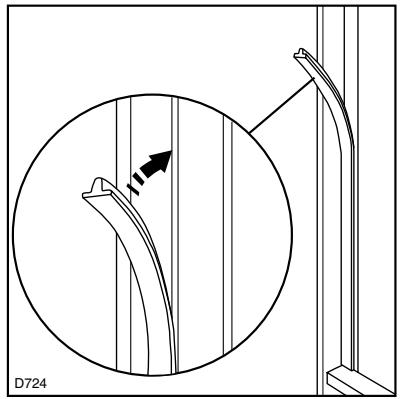

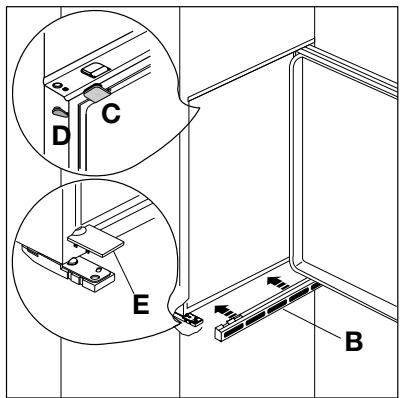

Istruzioni per l'incasso integrale

Dimensioni del vano

Altezza 1580 mm

Profondità 550 mm

Larghezza 560 mm

Per motivi si sicurezza la ventilazione deve essere comeindicato in figura.

Attenzione:mantenereleapertureperlaventilazionelibere daogni ostruzione.

noltre é necessario che la nicchia sua provvista di un camino d'areazione con le seguenti misure:

profondita: 50 mm

larghezza: 540 mm

Inserire l'apparecchiatura nel vano appoggiandola alla parete interna corrispondente al lato di apertura della porta sino a quando il coprifuga superiore va in battuta (1) e assicurare che la cerniera inferiore sia in linea con la parete del mobile (2).

Fissare l'apparecchiatura con le 4 viti in dotazione.

(I = corta) (P = lunga)

Applicare a pressione il coprifuga, tra apparecchiatura e mobile.

Applicare i coperchietti (C-D) sulle alette dei coprifuga e nei fori per le cerniere.

Applicare la griglia di aerazione (B) e il coperchio copricerniera (E) inserendoli a scatto.

Separare i pezzi Ha, Hb, Hc, Hd come da figura

Appoggiare la guida (Ha) sulla parte interna della porta del mobile sopra e sotto come indicate in figura e segnare la posizione dei fori esterni. Dop o aver preparato i fori fissare la guida con le viti in dotazione.

Inserire a scatto il coperchietto (Hc) sulla guida (Ha)

Apriere la porta dell'apparecchiatura e quella del mobile a 90^ ca. Inserire la squadretta (Hb) nella guida (Ha). Tenere insieme la porta dell'apparecchiatura e quella del mobile e segnare i fori come indicato in figura.

Togliere le squadrette e segnare con il chiodo (K) a 8 mm dal bordo esterno della porta.

Posizione are nuovamente la squadretta sopra la guida e fissare con le viti in dotazione.

Per l'eventuale operazione di allineamento della porta del mobile, utilizzare il gioco dei fori asolati.

Al termine delle operazioni è necessario controllare l'esatta chiusura della porta dell'apparecchiatura.

Inserire a scatto il coperchietto (Hd) sulla guida (Hb)

L'apparecchiatura è corredata di 2 squadrette (G) per il fissaggio laterale al mobile colonna; per la loro applicazione vedere leindicazioni come da figura. Applicare quindi il coperchietto (H).

CENTRI ASSISTENZA

Per un sollecito intervento è importante, all'atto della chiamata,indicare il tipo di difetto,il modello di apparecchiatura (Mod.),il numero di prodotto (Prod.No.) e il numero di fabbricazione (Ser.No.), rilevati dal certificato di garanzia o alla targhetta matricola posta all'interno dell'apparecchiatura.

Brandt UK Ltd
