GM-5400T - Amplificateur audio PIONEER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de puissance audio
Caractéristiques techniques principales	2 canaux, puissance de 2 x 70 W à 4 ohms
Alimentation électrique	12 V DC
Dimensions approximatives	320 x 220 x 60 mm
Poids	2,5 kg
Compatibilités	Compatible avec les systèmes audio de voiture
Type de batterie	Non applicable (fonctionne sur alimentation secteur)
Tension	12 V
Puissance	140 W maximum
Fonctions principales	Amplification audio, réglage de gain, protection contre les courts-circuits
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Pièces disponibles auprès du fabricant ou revendeurs agréés
Sécurité	Protection contre la surchauffe et les courts-circuits
Informations générales utiles	Idéal pour les passionnés de musique souhaitant améliorer la qualité sonore de leur véhicule

FOIRE AUX QUESTIONS - GM-5400T PIONEER

Comment installer le Pioneer GM-5400T dans ma voiture ?

Pour installer le Pioneer GM-5400T, commencez par débrancher la batterie de votre voiture. Ensuite, connectez les câbles d'alimentation et de masse à l'amplificateur. Reliez les câbles des enceintes aux bornes correspondantes et assurez-vous que les connexions sont sécurisées. Finalement, rebranchez la batterie et testez l'amplificateur.

Pourquoi mon amplificateur ne s'allume pas ?

Vérifiez d'abord si le fusible de l'amplificateur est grillé. Assurez-vous également que les connexions d'alimentation sont correctes et que la batterie de la voiture est en bon état. Si tout semble correct, il se peut que l'amplificateur soit défectueux.

Quel est le format de connexion recommandé pour le Pioneer GM-5400T ?

Le Pioneer GM-5400T utilise des connexions RCA pour les entrées audio. Assurez-vous d'utiliser des câbles de bonne qualité pour minimiser les interférences et garantir un son optimal.

Comment régler le niveau de gain sur l'amplificateur ?

Pour régler le niveau de gain, commencez par mettre le volume de votre autoradio à un niveau raisonnable. Ensuite, tournez le bouton de gain du GM-5400T jusqu'à ce que vous atteigniez un son clair sans distorsion. Faites des ajustements si nécessaire.

Mon amplificateur surchauffe, que puis-je faire ?

Assurez-vous que l'amplificateur est installé dans un endroit bien ventilé. Évitez de bloquer les évents de refroidissement. Si le problème persiste, vérifiez si les connexions des enceintes sont correctes et que l'impédance est adaptée à l'amplificateur.

Comment connecter un subwoofer au GM-5400T ?

Pour connecter un subwoofer, utilisez les bornes de sortie appropriées de l'amplificateur. Assurez-vous que l'impédance du subwoofer correspond à celle que l'amplificateur peut gérer. Connectez les câbles de manière sécurisée et testez le son.

Y a-t-il des protections intégrées dans le GM-5400T ?

Oui, le Pioneer GM-5400T est équipé de protections contre les courts-circuits, la surcharge et la surchauffe. Si l'amplificateur s'éteint en raison de l'une de ces protections, assurez-vous d'identifier et de résoudre le problème avant de le rallumer.

Quelle est la puissance maximale de sortie de l'amplificateur ?

Le Pioneer GM-5400T a une puissance de sortie maximale de 540 watts, avec une puissance de 70 watts par canal à une impédance de 4 ohms.

MODE D'EMPLOI GM-5400T PIONEER

Nous vous remercions d'avoir acheté cet apparéil Pioneer.

Lisez bien ce manuel avant d'utiliser l'appareil pour la première fois, afin de garantir une utilisation correcte. Conservez-le dans un endroit sur et facilement accessible pour toute consultation ultérieure.

01 Avant de commencer

Visitez notre site Web 41

En cas d'anomalie 41

Avant de connecter/dinstaller

l'amplificateur 41

12 Réglage de l'appareil

Description de l'appareil 43

Réglage correct du gain 44

03 Connexion des appareils

Scheme de connexion 45

Avant de connecter l'amplificateur 45

À propos du mode ponté 46

À propos de la spécification adaptée du haut-parleurs 46

Connexion des haut-parleurs 47

Connexions lors de l'utilisation du fil d'entrée des haut-parleurs 47

Connexion de la borne d'alimentation 47

Connexion des bornes de sortie des haut-parleurs 49

04 Installation

Avant d'installer l'amplificateur 50

Exemple d'installation sur le tapis de sol ou le chassin 50

Informations complémentaires

Caracteristiques techniques 52

Si vous souhaitez vous débarrasser de cet apparéil, ne le mettez pas à la poubelle avec vos ordures menagères. Il existe un système de collecte séparé pour les apparéils électroniques usages, qui doivent être récapucérés,traités et recyclés conformément à la législation.

Dans les états membres de l'UE, en Suisse et en Norvège, les foyers domestiques peuvent rapporter leurs produits électroniques usagés gratuitement à des points de collecte spécifiés ou à un revendeur (sous réserve d'achat d'un produit similaire).

Dans les pays qui ne sont pas mentionnés cédessus, veuillez contacter les autorités locales pour vous informer de la méthode correcte de mise au rebut.

En agissant ainsi vous assurerez que le produit que vous mettez au rebut est soumis au processus de traitement, de récapération et de recyclage nécessaire et évitezez ainsi les effets négatifs potentiels sur l'environnement et la santé publique.

Visitez notre site Web

Rendez-nous visite sur le site suivant: http://www.pioneer.fr

• Enregistrez votre produit. Nous conserverons les détails de votre achat dans nos fichiers pour vous aider à faire référence à ces informations pour une déclaration d'assurance en cas de perte ou de vol.
• Notre site Web fournit les informations les plus récentes sur Pioneer Corporation.

En cas d'anomalie

En cas d'anomalie, consultez le distributeur ou le centre d'entretien agréé par Pioneer le plus proche.

Avant de connecter/ dinstaller l'amplificateur

ATTENTION

• L'utilisation d'un fil de terre RD-223 et d'un fil de batterie rouge spécial, disponibles séparément, est recommende. Connectez le fil de la batterie directement sur la borne positive ④ de la batterie du vehicule et le fil de terre sur la carrosserie du vehicule.
• Cet apparéil est utilisé sur des vehicules écoupés d'une batterie 12 V avec mise à la masse du négatif. Vérifiez la tension de la batterie avant l'installation dans des vehicules de caravaning, des camions ou des bus.
  Utilisez toujours un fusible correspondant aux caractéristiques spécifiées. L'utilisation d'un fusible incorrect peut entraîner une surchauffe et de la fumée, des dommages au niveau du produit et des blessures, incluant des brûlures.
• Vérifiez les connexions de l'alimentation et des haut-parleurs en cas de rupture du fusible du fil de batterie vendu séparément ou de l'amplificateur. Déterminez la cause et résolvez le problème, puis remplacez le fusible par un fusible identique.
• Ne laïsez pas cet apparéil entrer en contact avec des liquides. Cela pourrait provoquer une électrocution. Tout contact avec des liquides pourrait aussi provoquer des dommages, de la fumée et une surchauffe de l' apparéil. Les surfaces de l' amplificateur et des haut-parleurs connectés peuvent également chauffer et entraîner des brûlures mineures.

Avant de commencer

• En cas d'evénement anormal, l'alimentation de l'amplificateur est coupée de manière à évier tout dysfonctionnement de l'équipement. Dans ce cas, coupez l'alimentation du système et vérifie les connexions de l'alimentation et des haut-parleurs. Si vous n'étés pas en mesure de déterminer la cause, veuillez contacter votre revendeur.
• Déconnectez toujours la borne négative de la batterie préalablement, de manière à éviter tout risque de chocolélectrique ou de court-circuit lors de l'installation.

PRECAUTION

• Maintenez toujours le niveau d'écoute à une valeur telle que vous puissiez entendre lessons provenant de l'extérieur du vehicule.
  L'utilisation prolongée du système stéreo du vehicule lorsque le moteur est à l'arrêt ou au ralentti peut épuiser la batterie.

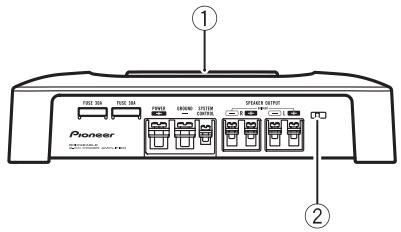

Description de l'appareil

Face avant

Face arrière

Si nécessaire, utilisez un tournevis plat pour régler le commutateur.

① Indicateur de mise sous tension

L'indicateur de mise sous tension s'allume pour indiquer la mise sous tension.

② Commutateur BFC (contrôle de la fréquence de battement)

Situé sur la face avant de l'appareil. Si des battements sont audibles lors de l'écoute des transmissions MW/LW (PO/GO) via le système stéreo du vehicule, réglez le commutateur BFC à l'aide d'un petit tourné-vis plat.

③ Commutateur BASS BOOST (commande du niveau d'accentuation des graves)

Vou pouve selectionner le niveau d'accentuation de graves: 0 dB, 6 dB ou 12 dB.

Si la sortie reste faible alors que le volume du système stéreo du vehicule a été augmente, tournez les commandes vers un niveau plus faible. En cas de distorsion lors

de l'augmentation du volume du système stéreo du vehicule, tournez les commandes vers un niveau plus élevé.

• Procedez au réglage sur la position NORMAL pour l'utilisation avec un système stéreo de vehicule équipé d'une sortie RCA (sortie standard de 500mV ). Pour l'utilisation avec un système stéreo de vehicule Pioneer équipé d'une sortie RCA, dont la sortie maximale est de 4 V ou plus, réglez le niveau en fonction de celui de sortie du système stéreo du vehicule.
• Si la quantité de parasites est trop importante lors de l'utilisation des bornes d'entrée des haut-parleurs, tournez la commande de gain à un niveau plus élevé.

⑤ Commutateur LPF (filtre passe-bas)

Basculez les réglages en fonction du haut-parleur connecté.

• Lorsque le haut-parleur d'extrêmes graves est connecté: Sélectionnez ON. Cela supprime les fréquences élevées et émet à BASSE fréquence.
• Lorsque le haut-parleur pleine gamme connecté: Sélectionnez OFF. OFF émet la gamme de fréquences complète.

Réglage correct du gain

• Fonction de protection incluse pour éviter tout dysfonctionnement de l'appareil et/ou des haut-parleurs lié à une sortie excessive ou à une utilisation ou une connexion incorrecte.
• Lors de l'émission desons à haut volume, etc., cette fonction coupe l'émission pendant quelques secondes. L'émission est ce-pendant rétablie une fois le volume de l'appareil central baisse.
• Une coupure de la sortie son peut indiquer un réglage incorrect de la commande de gain. Afin de garantir une émission sonore continue lorsque le volume de l'appareil central est élevé, réglez la commande de gain de l'amplificateur à un niveau adaptable au niveau de sortie maximal de la sortie préamp de l'appareil central de manière à ce que le volume ne nécessite aucune modification et à ce que les sorties excessives soient contrôleés.
• Le son de l'appareil est régulièrement coupé alors que les réglages du gain et du volume sont corrects. Dans de tels cas, veuillez contacter le Centre d'entretien/agréé par Pioneer le plus proche.

Commande de gain de l'appareil

L'illustration ci-dessus représenté le réglage de gain NORMAL.

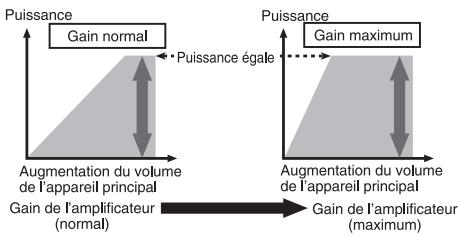

Relation entre le gain de l'amplificateur et la puissance de sortie de l'appareil central

Si le gain de l'amplificateur est augmente de maniere incorrecte, les distorsions augment sans que la puissance soit beaucoup plus importante.

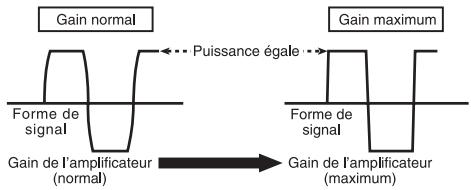

Forme de signal lors de l'émission à volume élevé avec la commande de gain de l'amplificateur

Forme de signal distordu avec sortie élevée, si vous augmentez le gain de l'amplificateur, la puissance n'est que légèrement modifiée.

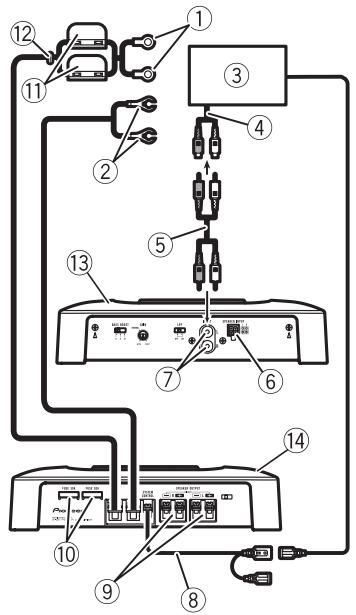

Scheme de connexion

① Fil de batterie rouge spécial RD-223 (vendu séparation)

Une fois toutes les autres connexions de l'amplificateur effectuees, connectez la borne du fil de batterie de l'amplificateur à la borne positive () de la batterie.

② Fil de terre (noir)

RD-223 (vendu séparation)

À connecter au châssis ou à la carrosserie en métal.

③ Système stéreo de vehicule avec jacks de sortie RCA (vendu séparation)
④ Sortie externe
⑤ Fil de connexion avec prises RCA (vendu sépa- rément)
⑥ Borne d'entree des haut-parleurs

Veuillez vous reporter à la section suivant pour les instructions de connexion des haut-parleurs. Reportez-vous à la page 47, Connexions lors de l'utilisation du fil d'entrée des haut-parleurs.

⑦ Jack d'entrée RCA
⑧ Fil de la télécommande du système (vendu séparation)

Connectez la borne male du fil à la borne de la télécommande du système stéreo du vehicule (SYSTEM REMOTE CONTROL). La borne fénelle peut être connectée à la prise de commande du relais de l'antenne motorisée. Si le système stéreo du vehicule ne dispose pas d'une borne de télécommande, connectez la borne male à la borne d'alimentation via le contact d'allumage.

(9) Bornes de sortie des haut-parleurs Veuillez vous reporter à la section suivant pour les instructions de connexion des haut-parleurs. Reportez-vous à la page 47, Connexions lors de l'utilisation du fil d'entrée des haut-parleurs.
10 Fusible (30A)× 2
① Fusible (30A)× 2
⑫ Rondelle
13 Face arrête
14 Face avant

Avant de connecter l'amplificateur

ATTENTION

Fixez le câblage avec des serre-fils ou de la bande adhésive. Pour protégger le câblage, enroulez les sections en contact avec des pieces en métal dans du ruban adhésif.
- Ne découpez jamais l'isolement de l'alimentation pour alimenter d'autres équipements. La capacité en courant du fil est limitée.

PRECAUTION

• Ne raccourcissez jamais,aucun fil,faute de\ quel le circuit de protection risque de fonctionner de maniere incorrecte.

Connexion des appareils

• Ne mettez jamais le fil du haut-parleur directement à la terre et ne regroupez jamais les fils de sortie négatifs (Θ) de plusieurs haut-parleurs.
• Si le fil de la télécommande du système de l'amplificateur est connecté à la borne d'alimentation via le contact d'allumage (12V c.c.), l'amplificateur reste sous tension que le système stéreo du vehicule soit allumé ou non, ce qui peut épuiser la batterie lorsque le moteur est à l'arrêt ou au ralenti.
• Installez et positionné le fil de batterie vendu séparément aussi loin que possible des fils de haut-parleurs.

Installez et positionné le fil de batterie vendu séparément, le fil de terre, les fils de haut-parleurs et l'amplificateur aussi loin que possible de l'antenne, du cable d'antenne et du syntoniseur.

À propos du mode ponté

Diagramme A - Correct
Branchement en pont de 4 Ω

Diagramme B - Incorrect
Branchement en pont de 2 Ω

L'impédance des haut-parleurs est de 4Ω maximum, veuillez vérifier soigneusement. Une connexion incorrecte de l'amplificateur peut entrainer des anomalies de fonctionnement ou des blessures liées aux brûlures occasionnées par la surchauffe.

Pour le mode ponted'un amplificateur deux canaux, avec une charge de 4 , cablez deux hautparleurs de 8 en parallele, gauche et droit (schema A) ou utilisez un haut-parleur de 4

Pour les autres amplificateurs, veuilles respecter

le schéma de connexion des sorties de haut-parleurs pour le pontage indiqué à l'arrière: deux haut-parleurs de 8 en parallèle pour une charge de 4 ou un seul haut-parleur de 4 par canal. Pour toute autre requête, veuillez contacter le service clientèle ou votre revendeur Pioneer agréé local.

À propos de la spécification adaptée du haut-parleurs

Vérifiez que les haut-parleurs sont conformes aux normes suivantes, faute de quoi ils pré-senteront un risque d'incendie, de fumée ou de dommages. L'impédance des haut-parleurs est de 2 à 8 pour les connexions stéreo ou de 4 à 8 pour les connexions pontées monaurales et autres.

Haut-parleur d'extrêmes graves

Canal du haut-par-lieur	Alimentation
Sortie deux canaux	Entrée nominale:135 W min.
Sortie un canal	Entrée nominale:420 W min.

Haut-parleur autre que le haut-parleur d'extrêmes graves

Canal du haut-par-lieur	Alimentation
Sortie deux canaux	Entrée max.:250 W min.
Sortie un canal	Entrée max.:760 W min.

Connexion des apparéils

Connexion des haut-parleurs

Le mode de sortie des haut-parleurs peut etre deux canaux (stereo) ou un canal (mono).

Connectez les fils des haut-parleurs en fonction du mode selon les illustrations ci-dessous.

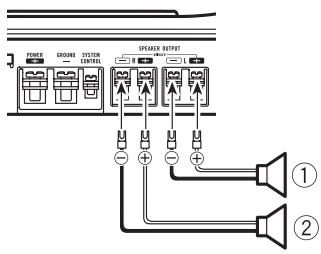

Sortie deux canaux (stéreo)

① Haut-parleur(gauche)
② Haut-parleur (droit)

Sortie un canal

① Haut-parleur (mono)

Connexions lors de l'utilisation du fil d'entrée des haut-parleurs

Connectez les fils de sortie des haut-parleurs du système stéreo du vehicule à l'amplificateur à l'aide du fil d'entrée des haut-parleurs fourni.

• Ne connectez pas simultanément l'entrée RCA et l'entrée des haut-parleurs.

① Systeme stéreo du vehicule
② Sortie des haut-parleurs
③ Gris: ⊕ droite
④ Gris/noir: Θ droite
⑤ Blanc/noir: gauche
⑥ Blanc: gauche
⑦ Connecteur d'entrée des haut-parleurs Vers la borne d'entrée des haut-parleurs de l'appareil.

Connexion de la borne d'alimentation

• L'utilisation d'un fil de terre RD-223 et d'un fil de batterie rouge spécial, disponibles séparément, est recommende. Connectez le fil de la batterie directement sur la borne positive () de la batterie du vehicule et le fil de terre sur la carrosserie du vehicule.

ATTENTION

Si le fil de la batterie n'est pas fermement fixe à la borne à l'aide des vis de la borne, des risques de surchauffe, d'anomalie de fonctionnement et de blessures, brûlures mineures inclues, existent.

Connexion des appareils

1 Positionnez le fil de la batterie du compartment du moteur jusqu'à l'intérieur du vehicule.

Une fois toutes les autres connexions de l'amplificateur effectuees, connectez la borne du fil de batterie de I'amplificateur a la borne positive () de la batterie.

① Borne positive ()
② Compartment du moteur
③ Intérieur du vehicule
④ Fusible (30A)× 2
⑤ Insérez la rondelle en caoutchouc du joint torique dans la carrosserie du vehicule.
⑥ Percez un trou de 14 mm dans la carrosserie du vehicule.

2 Torsadez le fil de la batterie, le fil de terre et le fil de la télécommande du système.

3 Fixez les cosses aux extrémités des fils. Cosses non fournies.

Utilisez des pinces, etc. pour serrer les cosses sur les fils.

① Cosse
② Fil de la batterie
③ Fil de terre

4 Connectez les fils à la borne.

Fixez fermement les fils à l'aide des vis de la borne.

① Borne de la telecommande du système
② Borne de terre
③ Borne d'alimentation
④ Vis de la borne
⑤ Fil de la batterie
⑥ Fil de terre
⑦ Fil de la télécommande du système

Connexion des apparéils

Connexion des bornes de sortie des haut-parleurs

1 Mettez l'extrémité des fils des haut-parleurs à nu à l'aide d'une pince coupante ou d'un cutter sur environ 10 mm et torsadez.

2 Fixez les cosses aux extrémités des fils des haut-parleurs. Cosses non fournies.

Utilisez des pinces, etc. pour serrer les cosses sur les fils.

① Cosse
② Fil du haut-parleur

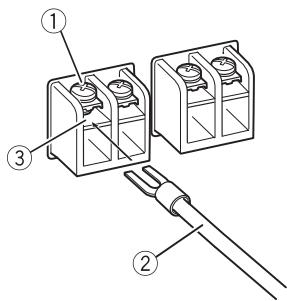

3 Connectez les fils des haut-parleurs aux bornes de sortie des haut-parleurs.

Fixez fermement les fils des haut-parleurs à l'aide des vis de la borne.

① Vis de la borne
② Fils des haut-parleurs
③ Bornes de sortie des haut-parleurs

Avant d'installer l'amplificateur

ATTENTION

• Afin de garantir une installation correcte, utilisez les pièces fournies de la maniere indi-quée. Si vous utilisez des pièces autres que celles fournies, celles-ci risquent d'endomma-ger des pièces internes de l'amplificateur ou peuvent se desserrer, ce qui entraînerait l'arrêt de l'amplificateur.
• Ne procedez pas à l'installation dans:

— Des lieux ou l'appareil peut blesser le conducteur ou les passagers en cas d'arrêt soudain du vehicule.
— Des lieux où l'appareil peut gérer le conducteur, tels que sur le sol devant le siège du conducteur.

• Installez les vis autotaraudeuses de telle manière que la pointe des vis n'entre en contact avecaucun fil.Cela est important pour éviter toute coupure des fils par les vibrations du vehicule,ce qui pourrait entraîner un incendie.
  Assurez-vous que les fils ne sont pas coincés dans le mécanisme coulissant des sièges, ce qui pourrait entraîner un court-circuit.
• Lorsque vous percez pour installer l'amplificateur, vérifietzousququ'iln'y a aucune pièce derrière le panneau et que tous les câbles et équipements importants (conduites de carburant/freinage, cablage, par exemple) sont protégés des dommages.

PRECAUTION

• Afin de garantir une dissipation de la chaleur correcte au niveau de l'amplificateur, vérifie les points suivants lors de l'installation :

Laissez suffisamment de place au-dessus de l'amplificateur pour permettre une ventilation correcte.
- Ne couvrez pas l'amplificateur avec un tapis de sol ou de la moquette.

• Ne positionnez pas les fils dans des zones chaudes, à proximé de la sortie du chaufage, par exemple. La chaleur peut endomgar l'isolation, ce qui entraînerait un court-circuit au niveau de la carroserie du vehicule.
• L'emplacement d'installation optimal varie en fonction du modele de vehicule. Fixez l'amplificateur à un emplacement suffisamment rigide.
• Commencez par effectuer des connexions temporaires, puis vérifie que l'amplificateur et le système fonctionnent correctement.
• Une fois l'amplificateur installé, vérifie que la roue de secours, le cric et les outils peuvent facilement être retirés.

Exemple d'installation sur le tapis de sol ou le chassin

1 Placez l'amplificateur à l'emplacement d'installation souhaité.

Insérez les vis autotaraudées fournies (4 mm × 18 mm) dans les trouss pour vis et appuyez sur les vis à l'aide d'un tournevis de manière à ce qu'une empreinte de l'emplacement des trouss d'installation soit créé.

2 Percez des trous de 2,5 mm de diamètre au niveau des empreintes, sur le sol ou directement sur le chassin.

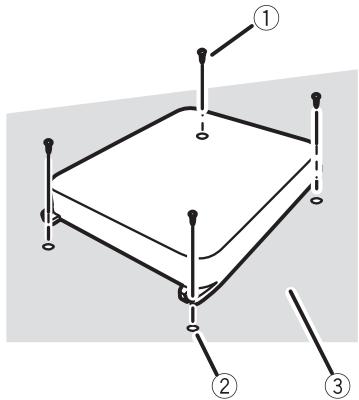

3 Installez l'amplificateur à l'aide des vis autotaraudeuses fournies (4 mm × 18 mm).

① Vis autotaraudeuses (4 mm × 18 mm)
(2) Percez un trou de 2,5 mm de diamètre.
③ Tapis de sol ou chassis

Informations complémentaires

\section*{Caracteristiques techniques}

Tension d'alimentation 14,4 V CC (10,8 V à 15,1 V acceptable)

Mise à la masse . Pôle négatif

Consommation electrique 30 A (4 Ω en alimentation en continu)

Courant extrait en moyenne 10 A (4 Ω pour deux cana
naux) 19 A (4 Ω pour un canal)

Fusible 30 A x 2

Dimensions (L× H× P) ....265 mm x 62 mm x 346 mm

Poids 3,8 kg (fils de câblage non inclus)

Puisance de sortie maximale 250 W × 2 (4 Ω) / 760 W × 1 (4 Ω)

Puisance de sortie continue 125 W × 2 (a 14,4 V, 4 Ω, 20 Hz à 20 kHz 0,2% THD) 380 W × 1 (a 14,4 V, 4 Ω, 20 Hz à 20 kHz 0,8% THD) 190 W × 2 (a 14,4 V, 2 Ω, 20 Hz à 20 kHz 0,8% THD)

Impedance de charge 4Ω (2Ω à 8Ω acceptable) (Connexion pontée: 4Ω à 8 Ω acceptable)

Réponse en fréquence 10 Hz à 50 Hz (+0 dB, -1 dB)

Rapport signal/bruit 95 dB (réseau IEC-A)

Distorsion 0,03% (10 W, 1 kHz)

Séparation 70 dB (1 kHz)

Filtre salle-bas: Fréquence de coupure 80 Hz Pente de coupure -12 dB/octave

Accentuation des graves: Fréquence 50 Hz Niveau 0 dB/6 dB/12 dB

Commande de gain: RCA 200 mV à 6,5 V Haut-parleur 0,8 V à 26 V

Niveau d'entrée maximal/impédance: RCA 6,5 V/22 kΩ Haut-parleur 26 V/90 kΩ

Remarques

• Les caractéristiques et la presentation peuvent être modifiées sans avis préalable à fin d'amélioration.
• Le courant extrait moyen correspond quasivement au courant maximal extrait par cet apparreil lors de l'entrée d'un signal audio. Utilisez cette valeur lors du calcul du courant total extrait par plusieurs amplificateurs.

Visitez www.pioneer.fr (ou www.pioneer.eu) pour enregistrer votre apparéil.

Publié par Pioneer Corporation. Copyright

© 2008 par Pioneer Corporation. Tous

droits réservés.

Printed in Malaysia

Imprimé en Malaisie
