GEBRUIKSAANWIJZING GM-5400T PIONEER

Hartelijk dank voor het aanschaffen van dit PIONEER product.

Lees deze handleiding voordat u het product in gebruik neemt. Bewaar deze handleiding na het lezen op een veiligeplaats waar u hem indien nodig algijd bij de hand hebt.

01 Vóró u begint

Bezoek once website 67

Bij problemen 67

Vór u de versterker aansluit/installeert 67

12 Het toestel installeren

Wat is wat 69

03 De toestellen aansluiten

Aansluitingsschema 71

Vór u de versterker aansluit 71

Over de brugschakeling 72

Luidsprekerspecificities 72

De luidsprekers aansluiten 73

Aansluitingen op de luidspreker 73

De voeding aansluiten 73

De luidsprekeraansluitingen 74

04 Installatie

Vór u de versterker installeert 76

Voorbeeld van een installmentie op de vloermat

of het chassis 76

Aanvullende informatatie

Deponeer dit product Niet bij het gewone huishoudelijk afval wonneur u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsystem voor de juiste behandeling, het opnieuw bruikbaar makeen en derecycling van gebruekte elektronische producten.

In de lidstaten van de EU en in Zwitserland en Noorwegen können particulieren afgedankte elektronische producten gratis bij de waarvoort bestemde verzamelplaatsen inleveren. Als u een soortgelijk lately product koopt,kest u het afgedankte product ook bij uw verkooppunt inleveren.

Als u in een ander land woont, neem dan contact op met deplaatselijke overheid voor informatie over het weggooien van afgedankte producten.

Op die manier zorgt u ervoor dat uw afge-dankte product op de juiste wijze worden verwerkt, hergebruikt en gerecycled, zonder schadelijke gevolgen voor het milieu en de volksgezondheid.

Bezoek once website

Hier vindt u once site:

http://www.pioneer.nl

• Registreer uw product. Wij bewaren de gegevens van het product dat u hebt aangeschäft zodate eenvoudig kut opvragen als u die nodig macht hebben voor de verzekering, bijvoorbeeld na verlies of diefstal.
• Op once website vindt u de staatte informatie over Pioneer Corporation.

Bij problemen

Als dit product Nietaar behoren functioneert, kunt u uw leverancier of het dichtstbijzijnde erkende servicestation van Pioneer raadplegen.

Vóró u de versterker aansluit/installeert

WAARSCHUWING

• Wij raden het gebruik van de speciale rode accu- en aardkabels RD-223 aan (apart verkrijngbaar). Sluit de accukabelrechtstreeks op de positieve () pool van de accu aan, en de aardkabel op de carrosserie.
• Dit toestel is bedoeld voor voertuigen met een accu van 12 volt en negatieve aarding. Controler het voltage van de accu voordat u het toestel in een kampeerwagen, bus of vrachtwagen installeert.
• Gebruik alleen zekeringen van de voorgeschreven stroomwaarde. Het gebruik van ongeschikte zekeringen kan leiden tot oververhitting en rookontwikkeling, schade aan het product en lichamelijk letsel, waaronder brandwonden.
• Controller de aansluiting van de voeding en de luidsprekers indien de zekering smelt van de apart verkochtte accukabel, of die van de versterker. Verhelp deoorzaak van het probleem en verrang de zekeringervolgens dooreen zekering vandezelfde stroomwaarde.
  Zorg ervoor dat dit toestel Niet met vloeistoffen in aanraking komt. Een elektrische schok kan waarvan het gevolg zich. Voorts kan dit leiden tot schade aan dit toestel, rookontwikkeling en oververhitting.

Ook de behuizing van de versterker, of van de erop aangesloten luidsprekers, kan oververhit raken en daardoor lichte brandwonden veroorzaken.

01 (Vóráu begint

• Bij storingen worden de stroomvoorziening van de versterker afgebrozen om verdere schadete voorkomen. In dit geval schakelt u het systemeuit (OFF) en controleert u de aansluiting van de voeding en de luidspekers. Indien u deoorzaak van het probleem Niet zich aunt bepalen, neemt u contact op met uw leverancier.
  Koppel steeds eerst de negatieve pool van de accu los om een elektrische schok of kortsluiting tijdens de installmente te voorkomen.

LET OP

• Houd het volume alg genoeg om de geluiden van buiten het voertuig te konnen blijven horen.
  Voortgezet gebruik van het audiosystem met stilgelegde of stationaire motor kan de accuuitputten.

Wat is wat

Voorzijde

Achterzijde

Gebruik indien nods een platte schroeendraaier om een schakelaar te verzetten.

① Aan/uit-indicatielampje

Het aan/uit-indicatielampje brandt wanner de voeding is ingeschakeld (ON).

② BFC-schakelaar (beat frequency control)

Aan de voorkant van het toestel. Indien u tijdens het beluisteren van een MW/LW-zender via de autoradio beats of klopgeluiden hoort, verzet u de BFC-schakelaar met eenkleine, platte schroevendraaier.

③ BASS BOOST-schakelaar (bedienings-schakelaar voor het bass boost-niveau)

U kunt het bass boost-niveau instellen op 0 dB, 6 dB en 12 dB.

④ GAIN-regelknop (gain of versterkings-factor)

Als zelfs met de systeemvolumeknop (bijna) helemaal open het geluidsniveau laag blijft, stelt u de gain-regelknoppen af op een lager niveau. Als verworming optreedt naarmate

de systeemvolumeknop hoger worden gezet, stelt u de knoppen af op een hoger niveau.

• Voor gebruik met een system met RCA (standaard uitgangsspanning 500mV ), stelt u de knoppen af op NORMAL. Voor gebruik met Pioneer-systemen met RCA en een maximale uitgangsspanning van 4 V of hoger, stemt u het niveau af op de uitgangswaarde van de autoradio.
• Als er te veel ruis klinkt wanner de luid-sprekeringangen gebruikt worden, draait u de gain-regelknop hoger.

Selecteer de filter die past bij de aangeslo- ten luidspreker.

• Indien de subwoofer is aangesloten: Selecteer ON. Deze filter houdt de hoge frequencies gegen en LAST de lage tonen door.
• Indien de luidspreker met vol bereik is aangesloten: Selecteer OFF. Met OFF worden het volledige frequentiebereik weergegeven.

• Een correcte regeling van de versterkingsfactor beschermt het toestel en/of de luidsprekers gegen schade veroorzaakt dooreen te hoog geluidsvolume, oneigenlijk gebruik of een foulieve aansluiting.
• Wanner een te hoog geluidsniveau enz. worden afgegeben, sluit de gain het uitgangssignaal enkele seconden af en worden het signaal pas opnieuw doorgelaten wanner het volume op de hoofdunit lager worden gezet.

Het toestel installeren

• De onderbreking van een geluidssignaal kan wijzen op een foulieve instelling van de versterkingsfactor. Voor een ononderbroken output met de hoofdunit ingesteld op een hoog volume要去 u de gain-regeling op de versterker afstellen op een niveau dat aangepast is aan het maximaleuitgangsniveau van de hoofdunit voor de eindversterking, waardoor het volume ongewijzigd kan blijven en een te sterk uitgangssignaal worden voorkomen.
• Het kan geleuren dat het geluid toch nog wordt afgebrozen, ook al+zijn de versterkingsfactor en het volume correct ingesteld. Neem in dat geval contact op met het dichtstbijzijnde erkende servicestation van Pioneer.

De gain-regelknop op dit toestel

Op de afbeelding hierboven ziet u de normale gain-aftstellung (NORMAL).

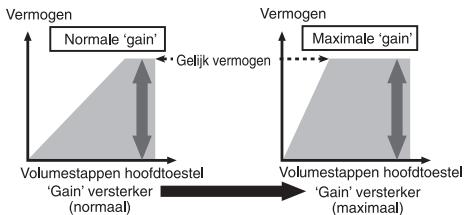

Verhouding tussen gain van de versterker en uitgangsiveau van de hoofdunit

Een ondoordacht de verhoging van de gain veroorzaakt een verhoogde geluidsvervorming, en zo goed als geen verhoging van hetiveau.

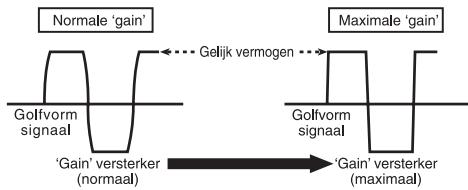

Golfvormig uitgangssignaal bij hoog uitgangsvolume ingesteld door gain van de versterker

De golfvorm worden verrormd bij een hoog uitgangsiveau, verwijl het vermogen slechts in geringe mate worden gewijzigd door de gain te verhogen.

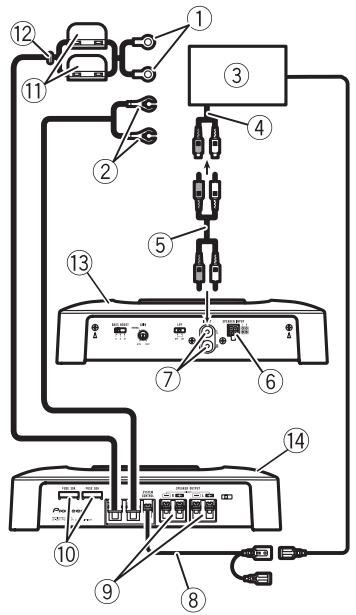

Aansluitingsschema

① Speciale rode accukabel

RD-223 (apart verkrijgbaar)

Pas nadat u alle andere aansluitingen op de versterker hebt voltooid, verbindt u het aansluitpunt op de versterker met de positieve

() pool van de accu.

② Aardkabel (zwart)

RD-223 (apart verkrijgbaar)

Sluit deze aan op een metalen gedeelte van de carrosserie of het chassis.

③ Autoradio met RCA-uitgangen (apart verkrijgbaar)
(4) External uitgang
⑤ Aansluitkabels met RCA-stekkers (apart ver-krijigbaar)
⑥ Luidsprekeringang

Meer over het aansluiten van de luidsprekers vindt u in het volgende gedeelte. Raadpleeg Aansluitingen op de luidspreker op bladzijde 73.

⑦ RCA-ingang

Kabel systeemafstandsbediening (apart verkrijngbaar)

Verbind het mannelijke aansluitpunt van deze kabel met het aansluitpunt voor de systemafstandsbediening van de autoradio

(SYSTEM REMOTE CONTROL). Hetrouwelijkke aansluitpunt kan worden verbonden met de bedieningsaansluiting van de automatische antenne. Indien de autoradio Niet is voorzien van een aansluitpunt voor de systememafstandsbediening, verbindt u het mannelijke aansluitpunt via de contactschakelaar met de voeding.

⑨ Luidsprekeraansluitingen
Meer over het aansluiten van de luidsprekers vindt u in het volgende gedeelte. Raadpleeg Aansluitingen op de luidspreker op bladzijde 73.
10 Zekering (30A)× 2
⑪ Zekering (30 A) × 2
12 Bevestigingsring
13 Achterzijde
14 Voorzijde

Vóró u de versterker aansluit

WAARSCHUWING

• Gebruik kabelklemmen of plakband om de bekabeling vast te leggen. Omwikkel de kabeldeelten die in contactkommen met metalen onderdelen met isolerende tape.
• Snijd in geen geval de isolatie van de voedingskabel open om zo andere apparatuur van stroom te voorzien. De stroomcapaciteit van de voedingskabel is beperkt.

LET OP

• U mag een kabel nooit kortsluien; daardoor kan in het beveiligingscircuit een storing optreden.

De toestellen aansluten

• Luidsprekerkabels mogen nicht rechtstreeks worden geaard; evenmin mogen meerere negatieve () fasedraden van luidsprekers worden verzlochten.
• Indien de kabel van de systemdafstandsbediening van de versterker via de contactschakelaar (12 V gelijstkroom) met de voeding worden verbonden, blijft de versterker ingeschakeld zolang de sleutel in de contactstand blijft, en dit ongeacht of de autoradio is in- of uitgeschakeld. Hierdoor kan de accu worden uitgeput.
• Installeer de partir verkrijijgbare accukabel zo ver möglichk van de luidsprekerkabels.
• Installer de partir verkrijijgbare accukabel, aardkabel, luidsprekerkabels en de versterker zichl zo ver möglichk van de antennne, antennekabel en tuner.

Over de brugschakeling

Diagram A - Correct
4Ωbrugschakeling

Diagram B - Incorrect
2Ωbrugschakeling

De luidsprekerimpedantie mag maximaal 4 bedragen; controllerer dit zorgvuldig. Een foutieve aansluiting op de versterker kan leiden tot storingen of lichamelijk letsel (brandwonden door oververhitting).

Voor een brugschakeling vanuit een 2-kanaalsver steker met een belasting van 4 sluit u ofwel twee 8 luidsprekers parallel aan, met links en rechts (zie Schema A), of gebruikt u een 4 luidspreker. Vanuit andere versterkers volgt u het volgende aansluitingsschema voor brugscha

kelingen: twee 8 luidsprekers parallel geschakeld voor een belasting van 4 of een luidspreker van 4 per kanaal.

Voor meer inlichtingen=kunt u contact opnemen met uw erkende Pioneer-leverancier of -klantendienst.

Luidsprekerspecificaties

De luidsprekers die u gebruikt moeten aan de volgende vereisten voldoen; anders bestaat er een risico op rookontwikkeling, brand of andere schade. De luidsprekerimpedantie bedraagt 2 tot 8 voor een stereoansluiting, of 4 tot 8 voor een monoansluiting of andere brugschakeling.

Subwoofer

Luidsprekerkanaal	Vermogen
2-kanaals output	Nominale input: Min. 135 W
1-kanaals output	Nominale input: Min. 420 W

Andere dan de subwoofer

Luidsprekerkanaal	Vermogen
2-kanaals output	Max. input: Min. 250 W
1-kanaals output	Max. input: Min. 760 W

De toestellen aansluiten

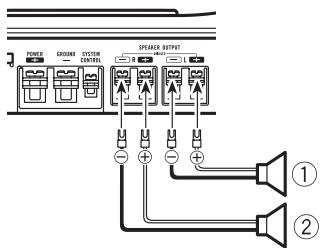

De luidsprekers aansluiten

De luidspekeroutput kan tweekanaals (stereo) of eenkanaals (mono) zich. Sluit de draden van de luidspeker aan volgens het+aantal gebruikte kanalen en de afbeeldingen hieronder.

2-kanaals output (stereo)

① Luidspreker (links)
② Luidspreker (rechts)

1-kanaals output

① Luidspreker (mono)

Aansluitingen op de luidspreker

Verbind de luidsprekeruitgangen van de autoradio met de versterker d.m.v. het bijgeberde luidsprekerdraad.

• Verbind de RCA-ingang en de luidsprekeringang Niet beiden tegelijk.

① Autoradio
② Luidsprekeruitgang
③ Grijs:rechts
④ Grijs/zwart: rechts
⑤ Wit/zwart: links
⑥ Wit: links ⊕
⑦ Luidsprekeraansluiting Aan te sluiten op de luidsprekeringangen van dit toestel.

De voeding aansluten

• Wij raden het gebruik van de speciale rode accu-en aardkabels RD-223 aan (apart verkrijngbaar). Sluit de accukabelrechtstreeks op de positieve pool () van de accu aan, en de aardkabel op de carrosserie.

WAARSCHUWING

Indien de accukabel Niet stevig genoeg op de pool worden aangesloten, bestaat er een risico op oververhitting, storingen en lichamelijk letsel, waaronder lichte brandwonden.

1 Trek de accukabel vanuit het motor-compartment door maar het interieur van het voertuig.

Pas nadat u alle andere aansluitingen op de versterker hebt voltooid, verbindt u het aansluitpunt op de versterker met de positieve () pool van de accu.

De toestellen aansluten

① Positieve (⊕) pool
② Motorcompartment
③ Interieur van het voertuig
④ Zekering (30A)× 2
Maak de rubberen bevestigingsring vast op de carrosserie van het voertuig.
⑥ Boor een opening van 14 mm in de carrosserie.

2 Vervlecht de accukabel, aardkabel en kabel van de systemeafstandsbediening.

3 Bevestig verbindslippen aan de kabeluiteinden. Deze verbindslippen zijn nicht meegeleverd.

Gebruik een tang om de lippen stevig aan de kabels vast te make.

① Verbindingslip
② Accukabel
③ Aardkabel

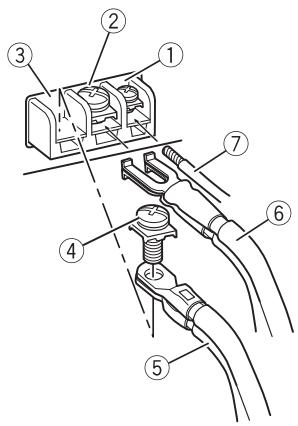

4 Sluit de kabels aan.

Schroef de kabels stevig vast.

① Aansluitpunt systemafstandsbediening
② Aardaansluiting
③ Aansluitpunt voeding
④ Schroeven van de aansluitpunten
⑤ Accukabel
⑥ Aardkabel
⑦ Kabel systemafstandsbediening

De luidsprekeraansluitingen

1 Leg aan de uiteinden van de luidsprekerkabels over een lenghte van ongeveer 10 mm bloot en verrlecht de blootgelegde draad.

2 Bevestig verbindslippen aan de kabeluiteinden. Deze verbindslippen zijn nicht meegeleverd.

Gebruik een tang om de lippen stevig aan de kabels vast te make.

De toestellen aansluiten

① Verbindingslip
② Luidsprekerkabel

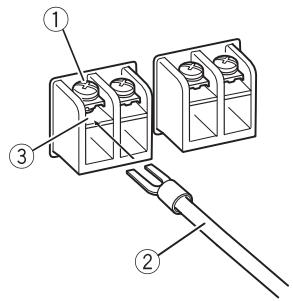

3 Sluit de luidspekerkabels op de luid-sprekeruitgangen aan.

Schroef de luidsprekerkabels stevig vast.

① Schroeven van de aansluitpunten
② Luidsprekerkabels
③ Luidsprekeraansluitingen

Vóró u de versterker installeert

WAARSCHUWING

• Voor een correcte installmentie moet u de geleverde onderdelen op de opgegeven wijze gebruiken. Indien u andere dan de geleverde onderdelen gebruikt, können diese schade aanrichten aan het binnenwerk van de versterker, of los raken en zo de versterker alle dienst doen weigeren.
• Installer het toestel Niet:

op een plaat waar de bestuurder of passagiers erdoor verwond zouden+kennen raken wanneer het voertuig plots moet worden afgeremd.
opplaatsenaar het de bestuurderrzoukunnen hinderen,bijvoorbeeld op de vloervoordebestuurdersplaats.

• Plaats de schroeven zo dat de punt van de schroef Niet in aanraking komt met de kabel. Dit is belangrijk om te voorkomen dat de kabel onder invloed van trillingen in het voertuig door de schroef zou worden doorgesneden en zo eventuele brand zou veroorzaken.
• Let erop dat de kabels Niet vast{kunnen komen te zitten in de stoelrails; dit zou een kortsluiting{kunnen veroorzaken.
• Let er bij het boren op dat zich aan de achterkant van het paneel geen andere onderdelen bevinden, en scherm alle kabels en vitale onderdelen (bijvoorbeeld brandstof- en remleidingen, andere bekabeling) zorgvuldig af.

LET OP

• Om de warmte die door de versterker worden ontwikkeld makkelijk teCTXlen onsappen, moet u tijdens de installmente op het volgende letten:

— Laat voldoende verluchtingsruimte vrij boven de versterker.
Leg geen mat of andere vloerbekleding over de versterker.

• Trek de kabels Niet door zones die warm worden, bijvoorbeeld langs een verwarmingsrooster. Door de warmte kan de isolatie worden beschadigd, wat kan leiden tot kortsluiting maar de carrosserie.
• De optimale installmentielek verschilt van voertuig tot voertuig. Maak de versterker vast op een plek die voldoende stijf is.
  Maak eerstijdelijkke verbindingen en contro-leeer verrolgens of de versterker en het audiosystem goed functioneren.
• Nadat u de versterker hebt geinstalleerd, dient u te controleren of het reservewiel en het bijbehorende gereedschap nog ongehinderd bereikbaar zich.

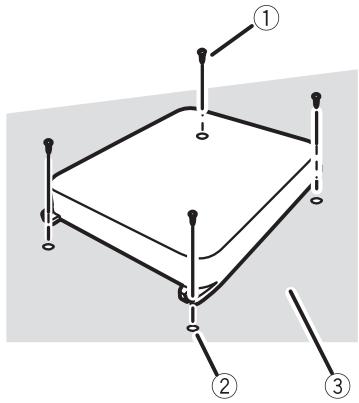

Voorbeeld van een installation op de vloermat of het chassis

1 Zet de versterker op de plaats waar u hem wenst te installereren.

Plaats de meegeleverde schroeven (4 mm × 18 mm) in de schroefgaten en duw erop zodat de punt ervan een afdruk LAST op de plaats waar de boorgaten moeten komt.

2 Boor op dezeplaatsen een opening met een diameter van 2,5 mm door de vloerbekleding ofrechtstreeks in het chassis.

3 Maak de versterker vast met de bijgeleverde schroeven (4mm× 18mm)

① Schroeven (4mm× 18mm)
② Boor een opening met een diameter van 2,5 mm
③ Vloermat of chassis

Aanvullende informatie

Technische gegevens

Spanningsbron 14,4V gelsekstroom (10,8 tot

15,1 V toelaatbaar)

A Harding Negatif

Stroomverbruik 30 A (bij continuvermogen,

4Ω)

Gemiddelde afgenomen stroom

10 A (4 Ω voor twee kana

len)

19 A (4 Ω voor een kanaal)

Zekering 30 A x 2

Afmetingen (× × ) 265x62x346 mm

Maximaaluitgangsvermogen

Continu uitgangsvermogen

125 W × 2 (bij 14,4 V, 4 Ω)

20 Hz tot 20 kHz 0,2% THD)

380W× 1 (bij 14,4V,4 ,

20 Hz tot 20 kHz 0,8% THD)

190 W × 2 (bjj 14,4 V, 2 Ω,

20 Hz tot 20 kHz 0,8% THD)

Belastingsimpedantie 4Ω (2 Ω tot 8 Ω toelaatbaar)

(Brugschakeling: 4 tot 8

toelaatbaar)

Frequentriespons 10 Hz tot 50 kHz (+0 dB, -1

dB)

Signaal-ruisverhouding 95 dB (IEC-A network)

Vervorming 0,03% (10 W, 1 kHz)

Scheiding 70 dB (1 kHz)

Low pass filter:

Drempelfrequentie.....80 Hz

Drempelafval -12 dB/0ct

Bass boost:

Frequentie 50 Hz

Niveau 0 dB/6 dB/12 dB

Gain-regeling:

RCA 200 mV tot 6,5 V

Luidspreker 0,8Vtot26V

Maximaal ingangsniveau / impedantie:

RCA 6.5V/22kΩ

Luidspreker 26 V/90 kΩ

Opmerkingen

• Technische gegevens en ontwerp+kennen ter productverbetering zonder voorafgaande kennisgeving worden gewijzigd.

• De gemiddelde stroomafname van dit toestel benadert de maximale stroomafname ervan zolang het een geluidssignaal ontvangt. Gebruik deze waarde om de totale stroomafname van meerdere versterkers te berekenen.
