MANUALE UTENTE GM-5400T PIONEER

Manuale d'istruzioni

Handleiding

Grazie per aver acquistato quello prodotto PIONEER.

Leggere attendamente quello manuale prima di utilizzato il prodotto per la primaolta, per assicurarne il corretto utilizzato. Dopo aver terminato lagettura, conservare quello manuale in un luogo sicuro e accessibile, per consulazione futura.

01 Prima di iniziare

Visita il loro sito Web 54

In casodi problemi 54

Prima di collegare/installare

l'amplificatore 54

12 Impostazione dell'unità

Nomenclatura 56

Impostazione corretta del guadagno 56

03 Collegamento delle unità

Schema di collegamento 58

Prima di collegare l'amplificatore 58

Informazioni sulla modalità di collegamento a ponte 59

Informazioni sulle specifiche compatibili degli altoparlanti 59

Collegamento degli altoparlanti 60

Collegamenti utilizzando un cavo di ingresso altoparlanti 60

Collegamento del terminale di alimentazione 60

Collegamento dei terminali di uscita altoparlanti 62

04 Installazione

Prima di installare l'amplificatore 63
Esempio di installatione sul pianale o sull'autotelao 63

Informazioni supplementari

Dati tecnici 65

Se si vuole eliminare quello prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta differenziata in conformità alle leggi che richiedono apposti trattamenti, recupero e riciclo.

Gli utenti privati dei Paesi membri dell'Unione Europea, della Svizzera e della Norvegia possono portare i propri prodotti elettronici gratuito.mente presso i centri di raccolta specificato o presso il rivenditore al dettaglio (se l'acquisto è stato eseguito presso un rivenditore di quello tipo).

Per i Paesi non specificati in precedenza, contattare le autorità locali per informazioni sul corretto metodo di smaltimento.

In quello mode si garantirà che il prodotto smaltito subisca i processi di trattamento, recupero e ricolaggio necessari per prevenir i potenziali effetti negativi per l'ambiente e la salute umana.

Visita il nostro sito Web

Visita il seguente sito Web: http://www.pioneer.it

• Potrai registrar il loro prodotto. Pioneer conserverà i dettagli dell'acquisto per agevolare il riferimento a tali informazioni nel caso di una richiesta di risarcimento assicurativa, come in caso di furto o smarriamento.
• Sul nostro除去 Web sono disponibili le informazioni più recenti su Pioneer Corporation.

In caso di problemi

Nel caso che Anything non funzioni correttamente, contattare il rivenditore o il Centro di assistenza autorizzato Pioneer più vicino.

Prima di collegare/ installare l'amplificatore

AVVERTENZA

• Si consiglia di utilizzato un cavo batteria rosso speciale e un cavo di messa a terra RD-223, venduti a parte. Collegare il cavo batteria diretamente al terminale positivo della batteria ④ e il cavo di messa a terra alla scopca del veicolo.
• Questa unità è compatibile con i veicoli dotati di batteria da 12 volt e messa a terra negativa. Prima di installarla in un veicolo ricreazionale, su un camion o un bus, controllare la tensione della batteria.
  Utilizzato esclusivamente fusibili della portata prescritta. L'uso di fusibili non corretti potrebè provocare surriscaldamento e emissione di fumo, danni al prodotto e lesioni personali, come usioni.
• Se un fusabile del cavo speciale batteria venduto a parte o dell'amplificatore si brucia, verificare i collegamenti della sorgente di alimentazione e degli altoparlanti. Determinare e risolverve la causa del problema, quando sostituire il fusabile con un equivalente identico.
• Non lasciare che questa unità entri a contatto con liquidi, in caso contrario possono verificarsi scosse elettriche. Inoltre, in caso di contatto con liquidi, possono verificarsi surriscaldamento, emissione di fumo, e danni all'unità.

Inoltre potrebbero surriscaldarsi le superfici dell'amplificatore e degli altoparlanti collegati, con seguente pericoli di uszioni.

Prima di iniziare

• In caso di anomalie, l'alimentazione verso l'amplificatore viene scollegata per impedire malfunzionamenti del prodotto. In quello caso, scollegare l'alimentazione dell'intero sistema e verificare i collegamenti della sorgenste di alimentazione e degli altoparlanti. Se non si riesce a determinare la causa del problema, contattare il rivenditore.
• Durante l'installation, verificare sempre Preventivamente che il terminale negativo della batteria sia scollegato, per evitare il rischio di folgorazione o corto circuito.

ATTENZIONE

• Mantenere sempre il volume abbastanza basso, in modo da poter udire i suoni provenienti dall'esterno del veicolo.
  L'uso prolongato del car stereo除去 il motore del veicolo è spento o la marcia è in folle, potrebbe scaricare la batteria.

Impostazione dell'unità

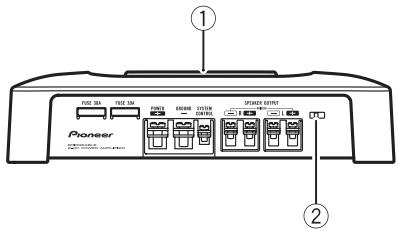

Nomenclatura

Lato frontale

Lato posteriore

Se è necessario regolare la posizione dell'interruttore, utilizzare un cacciavite a testa piatta.

① Indicatore di accensione

L'indicatore di accensione si illumina per indicare che l'alimentazione è collegata.

② Interruftore BFC (beat frequency control)

Situato sul lato frontale dell'unità. Se durante l'ascolto tramite il car stereo di trasmissioni MW/LW si odono colpi, regolare la posizione dell'interruttore BFC utilizzando un cacciavite a punta piatta piccola.

③ Interruttore BASS BOOST (control del livello di incremento dei bassi)

É possible selezionare un livello di incremento dei bassi tra 0 dB, 6 dB e 12 dB.

④ Comando GAIN (guadagno)

Se il suono in uscita rimane bassoanche
quando si aumento il volume del car stereo,
portare i comandi su un livello inferiore. Se
quando si aumento il volume del car stereo

il suono risulta distorto, portare i comandi su un livello superiore.

• In caso di uso in combinazione con un car stereo dotato di presa di tipo RCA (uscita standard di 500mV ), portare i comandi sulla posizione NORMAL. In caso di uso in combinazione con un car stereo Pioneer dotato di presa di tipo RCA con uscita massima di 4 V, o più, regolare il livello in modo che si adegui al livello di uscita del car stereo.
• Se l'utilizzo del terminale d'ingresso degli altoparlanti genera una grande quantità di rumore, portare il comando del guadagno ad un livello maggiore.

⑤ Interruttore LPF (filtrato passa basso)

Regolare il selettore a seconda del tipo di altoparlanti collegati.

• Se è collegato un subwoofer: Selezionale ON. Questa impostazione elimina le frequenze di gamma superiore e trasmette frequenze di gamma inferiore.
• Se sono collegati altoparlanti a gamma completa: Selezionare OFF. OFF trasmette l'intera gamma di frequenza.

Impostazione corretta del guadagno

• É inclusa una funzione di protezione per impedire malfunzionamenti dell'unità e/o degli altoparlanti dovuti a livelli di uscitaecessivi, o a uso o collegamenti non corretti.
• Se l'audio viene emesso a volume eccessivo, e in altre condizioni di quello tipo, quetta funzione interrompe l'uscita per alcuni secondi. L'uscita dell'audio riprende quando il volume sull'unità principale viene ridotto.

Impostazione dell'unità

• Se l'uscita dell'audio viene interrotta, i comandi del guadagno potrebbero essere stati regolati in modo non corretto. Per assicurare che l'audio venga emesso costantamenteanche se il volume dell'unita principale è alto,regolare il commande del guadagno dell'amplificatore su un livello adatto al livello massimo di uscita preamplificato dell'unità principale, in modo che il volume non subisca variazioni e che si limitino le emissioni audio eccessive.
• Anche se il volume e il guadagno sono regolati correttamente, l'audio dell'unità potrebbe venire periodicamente interrotto. In questi casi, contattare la stazione assistenza Pioneer più vicina.

Comando del guadagno di esta unità

L'illustrazione in alto对我a l'impostazione NORMAL del guadagno.

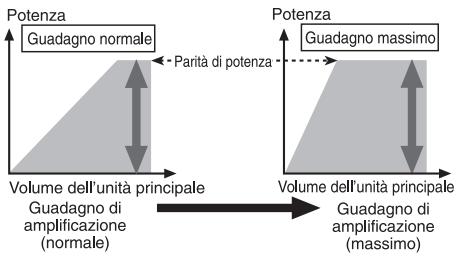

Relazione tra il guadagno dell'amplificatore e la potenza di uscita dell'unità principale

Se il guadagno dell'amplificatore viene regolato su un livello eccessivo, si aumento la distorsione, non la potenza.

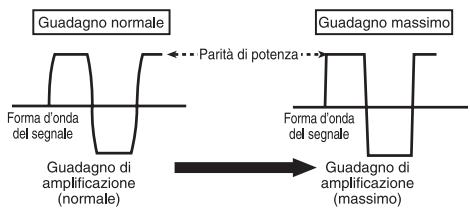

Forma d'onda del segnale con volume di uscita eccessivo e lavoro del guadagno dell'amplificatore

Forma d'onda del segnale distorta con livello di uscita eccessivo, se si aumento il guadagno dell'amplificatore non si riesce ad ottenere un aumento apprezzabile della potenza di uscita.

Collegamento delle unità

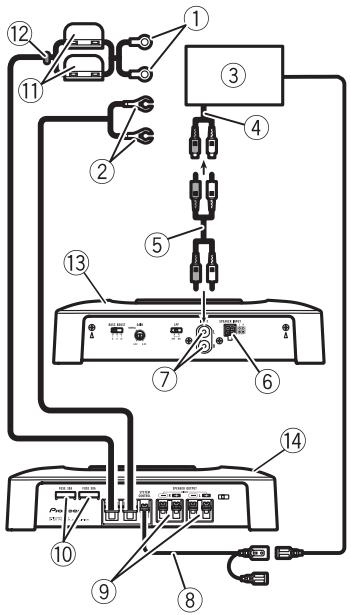

Schema di collegamento

① Cavo batteria rosso speciale RD-223 (venduto a parte) Dopo aver eseguito tutti gli altri collegamenti all' amplificatore, collegare il terminale del cavo batteria al terminale positivo () della batteria.
② Cavo di messa a terra (nero) RD-223 (venduto a parte) Collegare alla scopcca metallica o allo chassis.
③ Car stereo con connettori di uscita RCA (ven-duta a parte)
(4) Uscita esterna
⑤ Cavi di collegamento con spine RCA (venduti a parte)
⑥ Terminale d'ingresso degli altoparlanti
Vedere la sezione seguente per istruzioni sul collegamento degli altoparlanti. Vedere Collegamenti utilizzando un cavo di ingresso altoparlanti a pagina 60.
⑦ Connettor d'ingresso RCA
Cavo telecomandoSYSTEMA(vendutoa parte)

Collegare il terminale maschio di quello cavo al terminale del telecomando delsystema car stereo (SYSTEM REMOTE CONTROL). Il terminale femmina cui si sono assere collegato al terminale di controllo del relè dell'antenna automatica. Se il car stereo non è dotato di terminale per il telecomando del systema, collagenare il terminale maschio al terminale di alimentazione tramite l'interruttore della chiave di aviamamento.

9 Terminali di uscita altoparlanti
Vedere la sezione seguente per struzioni sul collegamento degli altoparlanti. Vedere Collegamenti utilizzando un cavo di ingresso altoparlanti a pagina 60.
⑩ Fusibile (30A)× 2
⑪ Fusibile (30A)× 2
⑫ Anello
13 Latoposteriore
14 Lato frontale

Prima di collegare l'amplificatore

AVVERTENZA

Assicurare i cavi con morsetti per cavi o nastro adesivo. Per proteggere il cablaggio, avvolgere il nastro adesivo intorno al cablaggio nei punti in cuiesso si trovava contatto con parti metalliche.
Non tagliare mai l'isolante della sorgente di alimentazione per collegare l'alimentazione ad altri appearecchi. La capacité di carico di corrente del cavo è limitata.

ATTENZIONE

Non cortocircuitare mai i cavi, altrimenti il circuito di protezione potrebbe non funzionare correttamente.
Non mettere mai a terra direttamente i cavi degli altoparlanti o riunire in fascio i cavi conduttori negativi () di più altoparlanti.

Collegamento delle unità

• Se il cavo del telecomando diSYSTEMA dell'amplificatore viene collegato al terminale di alimentazione tramite l'interruttore della chiave di avviamento (12 V CC), l'amplificatore rimarrà sempre acceso quando l'interruttore della chiave di avviamento è attivato, indipendente da se il car stereo è accesso o spento. Pertanto la batteria potrebbe scaricarsi se il motore del veicolo rimane a lungo al minimo o con la marcia in folle.
• Installare e intradare il cavo batteria venduto a parte quando più lontano possibile dai cavi degli altoparlanti.

Installare e intradare il cavo batteria venduto a parte, il cavo di messa a terra e i cavi degli altoparlanti e dell'amplificatore quando più lontano possibile dall'antenna, dal cavo del- l'antenna e dal sintonizzato.

Informazioni sulla modalità di collegamento a ponte

Diagramma A - Appropriato
Collegamento in parallelo da 4

Diagramma B - Non appropriato
Collegamento in parallelo da 2

L'impedenza massima degli altoparlanti è di 4 Ω, eseguire i collegamenti con attenzione. Collegamenti all'amplificatore non corretti potrebbero provocare malfunzionamenti o lesioni personali provocate da surriscaldamento.

Per la modalità di collegamento a ponte con amplificatore a due canali, con carico di 4 collegare due altoparlanti da 8 in parallelo, sinistro e destro (diagramma A) o utilizzato un unico altoparlante da 4 . Per gli amplificatori di alto

tip,osservare il diagramma di collegamento a pontesaulla parte posteriori dell'unita:due altoparlanti da 8 in parallelo per un amplificatore con carico da 4 o un unico altoparlante da 4 per canale.

Per eventuali autre domande, contattare un rivenditore locale autorizzato Pioneer o l'assistenza clienti.

Informazioni sulle specifiche compatibili degli altoparlanti

Assicurarsi che gli altoparlanti siano conformi ai seguenti standard, altrimenti sussisterà il rischio di incendi, emissione di fumo o danni. L'impedenza degli altoparlanti deve essere compresa tra 2 e 8 per i collecamenti stereo, oppure tra 4 e 8 per i collegamenti mono e gli atri collegamenti a ponte.

Subwoofer

Canale altoparlan-te	Alimentazione
Uscita a due canali	Ingresso nominale: 135 W min.
Uscita ad un canale	Ingresso nominale: 420 W min.

Altoparlanti diversi dal subwoofer

Canale altoparlan-te	Alimentazione
Uscita a due canali	Ingresso massimo: 250 W min.
Uscita ad un canale	Ingresso massimo: 760 W min.

Collegamento degli altoparlanti

La modalità di uscita degli altoparlanti può essere a due (stereo) o a un canale (mono). A seconda della modalità, collegare i conduttori degli altoparlanti in base alle figureamente in basso.

Uscita a due canali (stereo)

① Altoparlante (sinistro)
② Altoparlante (destro)

Uscita ad un canale

① Altoparlante (mono)

Collegamenti utilizzando un cavo di ingresso altoparlanti

Collegare i cavi di uscita degli altoparlanti delsystema car stereo all'amplificatore utilizzando il cavo d'ingresso degli altoparlanti fornito.

Non collegare I'ingresso RCA e I'ingresso degli altoparlanti allo stesso tempo.

① Car Stereo
② Uscita altoparlanti
③ Grigio: Destra
④ Grigio/nero: Destra Θ
⑤ Bianco/nero: Sinistra Θ
⑥ Bianco: Sinistra
⑦ Connettor di ingresso altoparlanti Al terminale ingresso altoparlanti di questa unità.

Collegamento del terminale di alimentazione

• Si consiglia di utilizzare un cavo batteria rosso speciale e un cavo di messa a terra RD-223, venduti a parte. Collegare il cavo batteria direttamente al terminale positivo della batteria () e il cavo di messa a terra alla scopca del veicolo.

AVVERTENZA

Se il cavo della batteria non viene saldamente fissato al terminale utilizzato le apposite viti, sus-sisterà il rischio di surriscaldamento, malfunzionamento e lesioni personali, come uszioni lievi.

Collegamento delle unità

1 Instradare il cavo batteria dal vano motore all'interno del veicolo.

Dopo aver eseguito tutti gli altri collegamenti all'amplificatore, collegare il terminale del cavo batteria al terminale positivo () della batteria.

① Terminale positivo (⊕)
② Vano motore
③ Internodelveicolo
④ Fusibile (30A)× 2
⑤ Inserire l'anello di tenuta toroidale in gomma nella scocca del veicolo.
(6) Praticare un foro da 14 mm nella scocca del veicolo.

2 Torcere le estremità del cavo batteria, del cavo di messa a terra e del cavo del telecomando di sistema.

3 Applicare i capocarda alle estremita dei cavi. I capocarda non sono forniti.

Utilizzare pinze o un altre utensile per crimpare i capocorda ai cavi.

① Capocorda
② Cavo batteria
③ Cavo di messa a terra

4 Collegare i cavi al terminale.

Fissare saldamente i cavi con le viti terminali.

① Terminale telecomando sistemas
② Terminale GND
③ Terminale di alimentazione
(4) Viti terminali
⑤ Cavo batteria
⑥ Cavo di messa a terra
⑦ Cavo telecomandoSYSTEMA

Collegamento delle unità

Collegamento dei terminali di uscita altoparlanti

1 Utilizzando pinze o una taglierina, esporre le estremità dei cavi degli altoparlanti di circa 10mm e torcerle.

2 Applicare i capocorda alle estremità dei cavi degli altoparlanti. I capocorda non sono forniti.

Utilizzare pinze o un'alto utensile per crimpare i capocorda ai cavi.

① Capocorda
② Cavo altoparlanti

3 Collegare i cavi degli altoparlanti ai terminali di uscita altoparlanti.

Fissare saldamente i cavi degli altoparlanti con le viti terminali.

① Viti terminali
② Cavi altoparlanti
③ Terminali di uscita altoparanti

Prima di installare l'amplificatore

AVVERTENZA

• Per assicurare un'installazione corretta, utilizzare i componenti forniti nel modoindicato. Se vengonoutilizzati componenti diversi da quelli forniti, le parti interne dell'amplificatore potrebbero subire danni, o allentarsi, provocando lo spegnimento dell'amplificatore.
  Non eseguire l'installatione in:

Posizioni in cui l'unità potrebbe ferire il conducente o i passeggeri se il veicolo frena improvisamente.
Posizioni che potrebbero interferire con la guida, come il pianale di fronte al sedile del conducente.

• Installare le viti autopilettanti in modo tale che le estremità delle viti non entrino a contatto con alcun cavo. Questa precauzione è importante per impedire che i cavi vengano tagliati dall'avigrazione del veicolo, con segmente pericolo di incendio.
• Accertarsi che i cavi non si impiglino nel meccanismo di scorrimento dei sedili, provocando cortocircuiti.
• Quando si practica il foro per installare l'amplificatore, verificare sempre che dietro il pannello non si trovi alcun componente. Proteggere tutti i cavi e gli organi importanti (ad esempio, linee del carburante o dei freni, cavi).

ATTENZIONE

• Per assicurare la corretta dissipatione del calore dall'amplificatore, osservare quando segue durante l'installazione:

Riservare uno spazio adeguato per la corretta ventilazione al di sopra dell'amplificatore.
Non coprire l'amplificatore con tappetini di alcun tipo.

• Evitare di intradare i cavi lungo aree calde, ad esempio, in prossimità delle bocchette di

riscaldamento. Il calore potrebbe danneggiare le guaine isolanti, provocando, a fatto della scocca, cortocircuiti.

• La posizione di installmente ottimale varia a seconda del modello del veicolo. Fissare l'amplificatore in una posizione sufficientemente rigida.
• Inizialmente, eseguire collegamenti temporanei per verificare che l'amplificatore e il sistema funzionino correttamente.
• Dopo aver installmento l'amplificatore, verificare che la ruota di scorta, il martinetto e gli attrezzi siano agevolmente accessibili.

Esempio di installmente sul pianale o sull'autotelaio

1 Posizione l'amplificatore nella posizione di installazione desiderata.

Inserire le viti autofilettanti fornite (4 mm × 18 mm) negli apposti fori con un cacciavite in modo che lascino una traccia nella posizione in cui dovranno essere praticati i fori.

2 Praticare fori del diametro di 2,5 mm sulle traccare lasciate dalle viti sulla tappingeria o direttamente sull'autotelaio.

04 ( Installazione

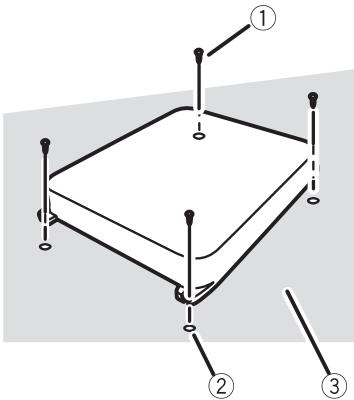

3 Installare l'amplificatore utilizzando le viti autofilettanti fornite (4 mm × 18 mm).

① Viti autofilettanti (4 mm × 18 mm)
(2) Praticare un foro di 2,5 mm di diametro
③ Tappezzeria o autotelao

Informazioni supplementari

Dati tecnici

Alimentazione 14,4 V di c.c. (variazioni consentite da 10,8 V a 15,1 V)

Messa a terra Negativa

Consumo 30 A (con potenza continua, 4

Corrente media consumata 10 A (4 Ω per due canali) 19 A (4 Ω per un canale)

Fusibile 30 A x 2

Peso 3,8 kg (cavi non inclusi)

Potenza massima prodotta 250W× 2(4) / 760W× 1 (4Ω)

Potenza d'uscita continua 125 W x 2 (a 14,4 V, 4 Ω da 20 Hz a 20 kHz 0,2% THD) 380 W x 1 (a 14,4 V, 4 Ω da 20 Hz a 20 kHz 0,8% THD) 190 W x 2 (a 14,4 V, 2 Ω da 20 Hz a 20 kHz 0,8% THD)

Impedenza di carico 4Ω (variazioni permissibili da 2Ω a 8Ω) (Collegamento a ponte: variazioni permissibili da 4Ω a 8Ω)

Risposta in frequenza ....da 10 Hz a 50 kHz (+0dB, -1 dB)

Rapporto segnale/rumore ...95 dB (rete IEC-A)

Distorsione 0,03% (10 W, 1 kHz)

Separazione 70 dB (1 kHz)

Filtro passa basso:
Frequenza di taglio .........80 Hz
Pendenza di taglio .........-12 dB per ottava

Incremento dei bassi:
Frequenza 50 Hz
Livello 0 dB/6 dB/12 dB

Comando guadagno: RCA da 200 mV a 6,5 V Altoparlanti da 0,8 V a 26 V

Livello di ingresso massimo / impedenza: RCA 6,5 V/22 kΩ Altoparlanti 26 V/90 kΩ

Note

• Caratteristiche tecniche e design sono soggetti a eventuali modifiche perché preavviso a causa di migliorie.

• La corrente media consumata è uguali circa alla corrente massima consumata da但这a unità quando viene ricevuto un segnale audio. Utilizzato quello valore per il calcolo della corrente totale consumata da più amplificatori di potenza.

Si prega di visitare il site www.pioneer.it (o www.pioneer.eu) per registrar il prodotto.

Bezoek www.pioneer.nl (of www.pioneer.eu) om uw product te registeren.

Iocetnte www.pioneer-rus.ru (iINu www.pioneer.eu) Iyra pernctpaun npno6peHHO Bamn n3dennia.

PIONEER CORPORATION
