MANUALE UTENTE GM-X352 PIONEER

Prima di usare quello prodotto 2

Composizione del manuale di istruzioni 2

In caso di difficotta 2

ATTENZIONE 2

Regolazione di但这a unità 3

Comando del guadagno 3

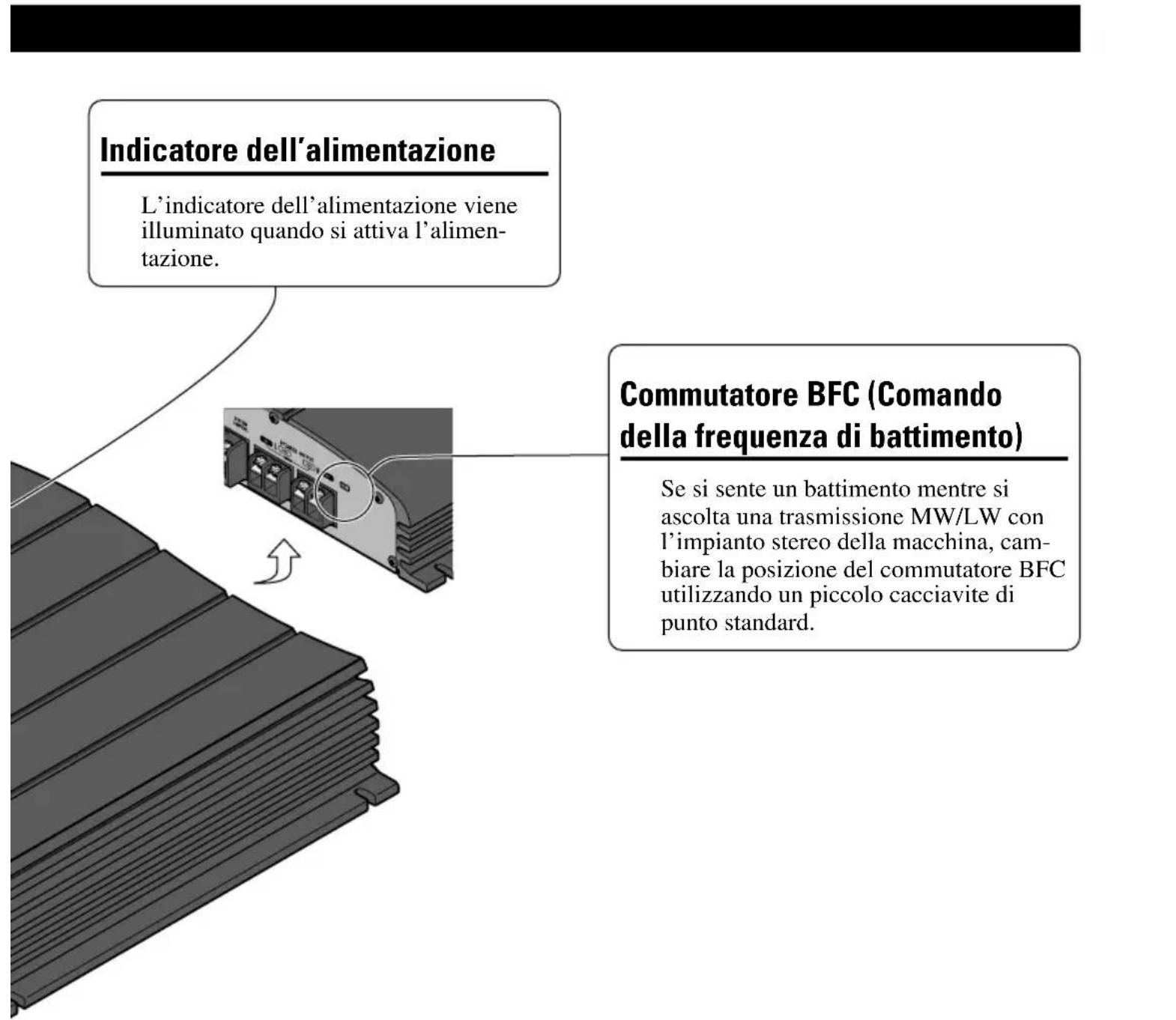

Indicatore dell'alimentazione 4

Commutatore BFC (Comando della frequenza di battimento) 4

Selettore LPF (filtro passa-basso) 4

Come collegare l'unità 5

Schema di collegamento 6

Come collegare il terminale dell'alimentazione 7

Come collegare il terminale di uscita degli altoparlanti 7

L'uso di ingresso dell'altoparlante 8

Collegamento dei cavi d'altoparlanti 9

Installazione 10

Esempio dell'installazione sul pavimento oppure sullo chassis 10

Caratteristica 11

Questo prodotto è conforme alle direttive EMC (89/336/CEE, 92/31/CEE) e alla direttiva sul marchio CE (93/68/CEE).

Grazie per aver acquistato quello prodotto PIONEER. Leggere attendamenteThose includenzhi.

Composizione del manuale di istruzioni

Questo manuale di istruzioni si applica ai modelli GM-X552 e GM-X352. Comunque, le illustrazioni molto il modello GM-X552.

In caso di difficità

Se l'apparecchio non funziona correttamente, rivolgersi al rivenditore o ad un Centro Assistenza Autorizzato PIONEER.

ATTENZIONE

• Usare sempre lo speciale cavo rosso per batteria e il cavo di messa a terra [RD-223], venduti a parte. Collegare il cavo per la batteria direttamente al terminale positivo (+) della batteria dell'auto, ed il cavo per la messa a terra al corpo dell'autovettura.
  Non toccare l'amplificatore con le mani bagnate. Toccando l'apparecchio con le mani bagnate si rischia di rimanere folgorati. Ugualmente, non toccare l'amplificatore se risulta umido o bagnato.
• Per una buona sicurezza della guida e per una guida appropriata della vettura, mantenere il volume ad un basso livello di tale modo che si possa sentire più il suono normale del traffico.
• Se il fusibile del cavo della batteria (venduto a parte) o il fusibile dell'amplificatore bruciano controllare i collegamenti dell'alimentazione e degli altoparlanti. Individuare la causa e risolvere il problema, e provvedere poi a sostuire il fusibile con un altro delle stesse dimensioni e capacità.
• Per evitare un funzionamento incorretto dell'amplificatore e degli altoparlanti, il circuito di protezione taglia l'alimentazione all'amplificatore (il suono si interrompe in questo caso) quando una condizione anormale si presenta. In tale caso, commutare l'alimentazione delsystema alla posizione "OFF" (arresto) poi verificare il collegamento dell'alimentazione e degli altoparlanti. Cercare la causa del problema ed eliminare il problema.
• Consulare il rivenditore se non si può trovare la causa del problema.
• Per evitare qualsiasi scossa elettrica oppure cortocircuito durante il collegamento e l'installazione, assicurarsi di scollegare in anticipo il polo negativo (-) della batteria.
• Verificare che nessuna parte si trovi dietro il pannello quando un foro viene eseguito per l'installazione dell'amplificatore. Assicurarsi di proteggere tutti i cavi e componenti importanti come linee del carburante, linee del freno e cablaggio elettrico, contro i danni.

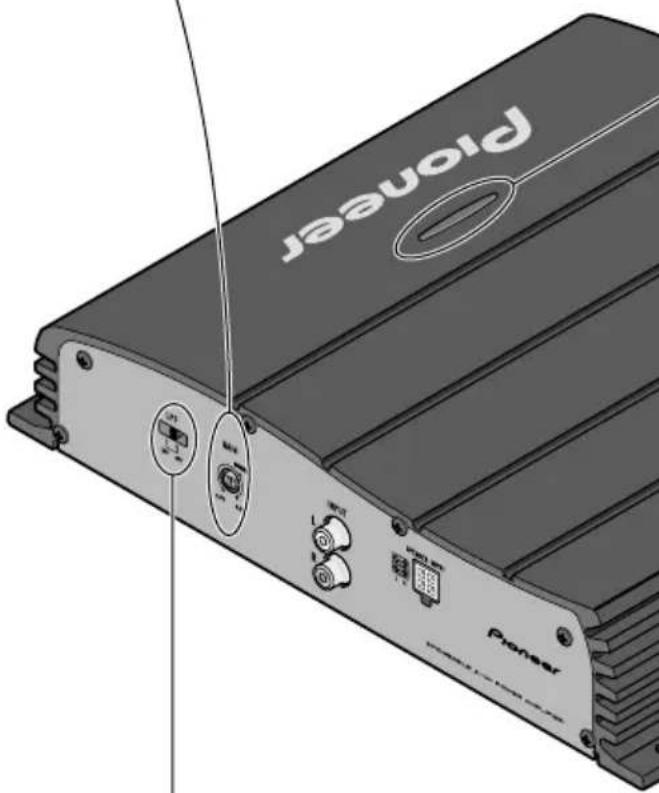

Comando del guadagno

Se il livello sonoro continua a rimanere troppo basso,anche alzando il volume dello stereo utilizzato in concomitanza con questo amplificatore di potenza, ruotare in senso orario il dato del guadagno ubicato sulla parte anteriore dell' amplificatore. Se inceve il suono si distorce quando si alza il volume, ruotare il dato del guadagno in senso antiorario.

• In caso di uso in combinazione con un car stereo dotato di presa di tipo RCA (uscita standard di 500mV ) porre quello comando sulla posizione NORMAL. In caso di uso in combinazione con un car stereo dotato di presa di tipo RCA con uscita massima di 4V , o più, regolare il livello in modo che si adeg ui al livello di uscita del car stereo.
• In caso di percezione di eccessivo rumore durante l'uso dei terminali di ingresso degli altoparlanti, ruotare il commando del guadagno in senso antiorario.

Selettore LPF (filtro passa-basso)

Regolare il selettore LPF come segue a secondo del tipo di altoparlante collegato al connettore di uscita dell'altoparlante ed il sistema d'impiano stereo per macchina:

Selettore Gamma della frequenza Tipo di Note

LPF audio che viene emessa altoparlante

LPF (sinistra) Gamma delle basse frequenze Subwoofer Collegare un subwoofer.

OFF (destra) Intera gamma Intera gamma

PRECAUZIONE

• Togliere il contatto negativo (-) alla batteria per evitare agli rischio di cortocircuito e danni all'unità.
• Fissare il cablaggio con dei fermi per cavi oppure nastro adesivo. Per proteggere il cablaggio, avvolgere il nastro adesivo intorno al cablaggio dove"This si trova in contatto con parti di metallo.

• Non posare i cavi dove possono riscaldarsi, per esempio dove il dispositivo di riscaldamento rischia di riscaldarli. Se l'isolamento si riscalda, potrebbe danneggiarsi, e risultare in un cortocircuitoattraverso la carrozeria del veicolo.

• Assicurarsi che i cavi non siano in contatto con delle parti mobili del veicolo, come leva del cambio, freno a mano oppure meccanismo a scorrimento del sedile.

• Non cortocircuitare i cavi. In caso contrario, il circuito di protezione non funzionera quando sare necessario.
• Evitare di collegare altri appearecchi tramite rimozione copertura cavo di alimentazione per accedere all'alimentazione. Questo risultera in sovraccarico ed eccessivo riscaldamento.

Per evitare danne

Non mettere direttamente alla massa il cavo dell'altoparlante oppure collegare un cavo negativo (-) a diversi altoparlanti.
- Questa unità è fornita per veicoli con una batteria da 12 volt ed una messa alla massa negativa. Prima di installarla in un veicolo, autocarro oppure un autobus, controlling la tensione della batteria.
- Se l'impianto stereofonico della vettura viene lasciato in funzionamento per un lungo periodo di tempo a motore spento o al minimo, la batteria può esaurirsi. Disattivare l'impianto stereo della macchina quando il motore è fermo o al minima.
- Se il cavo di telecomando delsystema dell'amplificatore viene collegato al terminale dell'alimentazioneattraverso l'interruttore di accensione (12V,CC),l'amplificatore sera sempre attivato quando I'accensione è attivata, indipendente-mente dal fatto che I'impiano stereo della macchina sia attivato oppure no.Dovuto a esta condizione, la batteria potra esaurirsi se si lascia il motore fermo o al minimo.

• Gli altoparlanti collegati all'amplificante deve conformarsi alle sequente standard, altrimenti prendono fuoco, emetono fumo oppure diventa danneggiati. Per il connetto stereofonico, le resistenze dell'altoparlante deve essere 2-8 ohm; 4-8 ohm per monofonico o gli altri connetti di ponte.
• Installare edistradere il cavo per la batteria (ven-duto separatamente) quanti più possibile lontano dai cavi degli altoparlanti. Installare edistradere i cavi della batteria e della messa a terra (venduti separatamente), degli altoparlanti e dell'amplificatore quanti più lontani possibile dall'antenna, dal cavo dell'antenna e dal sintonizzatore.
• I cavi per quello apparecchio e quelli per altri apparecchi possono avere colori diversi, pur svolgendo la stessa funzione. Per il collegamento di quello apparecchio ad un'altro, vedere i manuali di installatione di entrambi gli apparecchi, e provvedere al collegamento dei cavi aventi la stessa funzione.

GM-X552

Canale degli altoparlanti Tipo di altoparlanti Alimentazione
Due canali	Subwoofer Ingresso nominale: Minimo 60 W
	Altro che il subwoofer Ingresso massimo: Minimo 100 W
Una canale	Subwoofer Ingresso nominale: Minimo 185 W
	Altro che il subwoofer Ingresso massimo: Minimo 300 W

GM-X352

Canale degli altoparlanti Tipo di altoparlanti Alimentazione
Due canali	Subwoofer Ingresso nominale: Minimo 55 W
	Altro che il subwoofer Ingresso massimo: Minimo 80 W
Una canale	Subwoofer Ingresso nominale: Minimo 125 W
	Altro che il subwoofer Ingresso massimo: Minimo 200 W

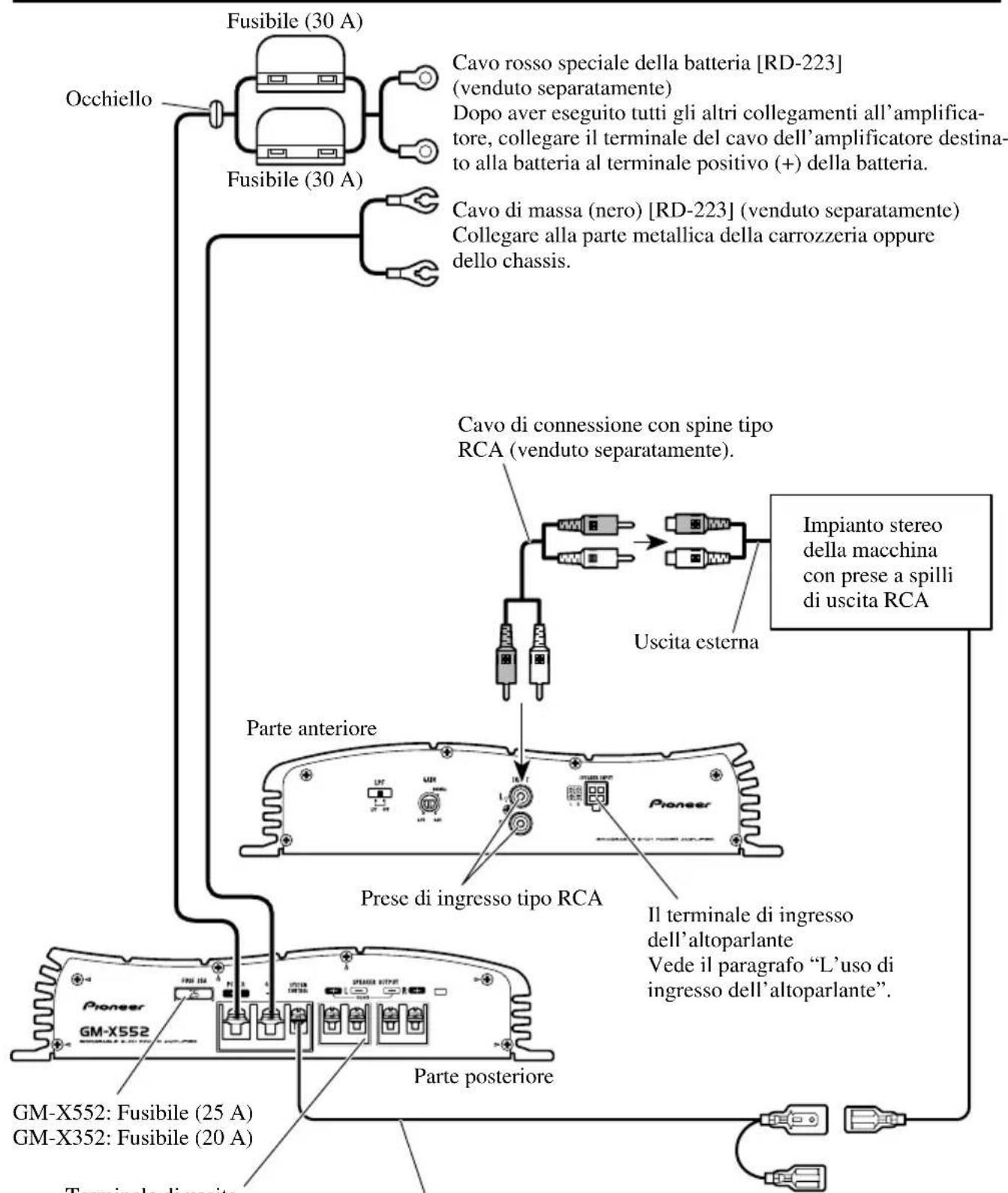

Schema di collegamento

Terminale di uscita dell'altoparlante
Vedere la sezione "Collegamento dei cavi d'altoparlanti" per le istruzioni sulla connessione degli altoparlanti.

Cavo del telecomando delsystema (venduto separatamente)
Collegare il terminale maschio di quello cavo al terminale dell'impianto stereo per il telecomando delsystema (SYSTEM REMOTE CONTROL). Il terminale femmina cui ossere collegato al terminale di commando del relle dell'antenna automatica.
Se l'impianto stereo della macchina non presenta un terminale per il telecomando delsystema, collegare il terminale maschio al terminale dell'alimentazioneattraverso1interruptoredi accensione.

Come collegare il terminale dell'alimentazione

• Usare sempre lo speciale cavo rosso per batteria e il cavo di messa a terra [RD-223], venduti a parte. Collegare il cavo per la batteria direttamente al terminale positivo (+) della batteria dell'auto, ed il cavo per la messa a terra al corpo dell'autovettura.

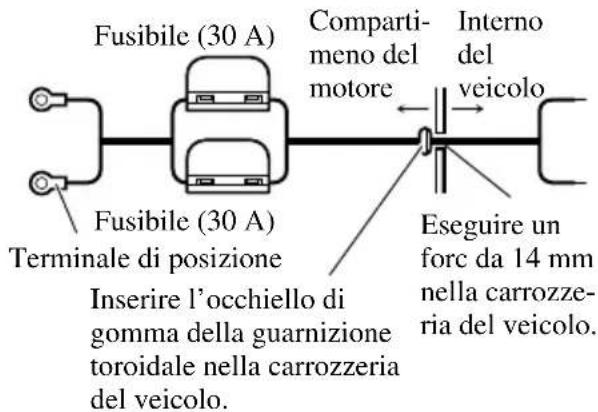

1. Far passare il cavo della batteria dal vano motore all'interno dell'abitacolo.

• Dopo aver eseguito tutti gli altri collegamenti all' amplificatore, collegare il terminale del cavo dell' amplificatore destinato alla batteria al terminale positivo (+) della batteria.

2. Attorcigliare l'estremità del cavo della batteria, del cavo di messa a terra, e del cavo di lavoro a distanza delsystema.

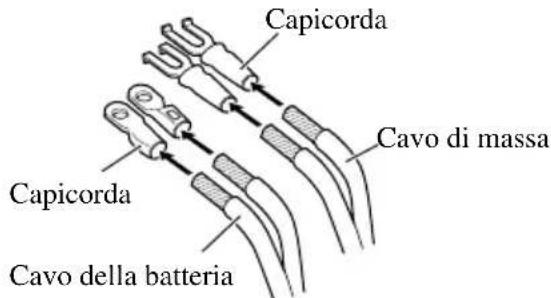

3. Applicare degli spinotti alle estremità dei cavi. I capicorda non sono forniti.

• Usare le pinze, ecc., per raggrinzire i capicorda stringendoli ai cavi.

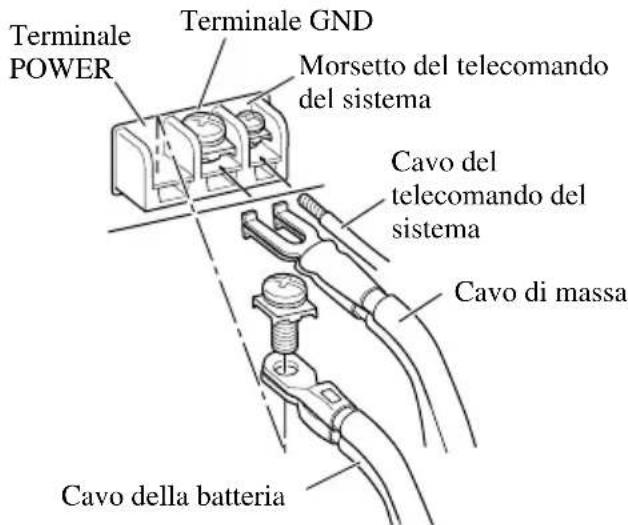

4. Collegare i cavi al morsetto.

Fissare saldamente i cavi con le viti per morsetti.

Come collegare il terminale di uscita degli altoparlanti

1. Utilizzando delle pinze oppure una tagliatrice esporre l'estremità dei cavi di altoparlanti per circa 10 mm e torcerla.

2. Applicare degli spinotti alle estremita del cavo degli altoparlanti. I capicorda non sono forniti.

• Usare le pinze, ecc., per raggrinzire i capicorda stringendoli ai cavi.

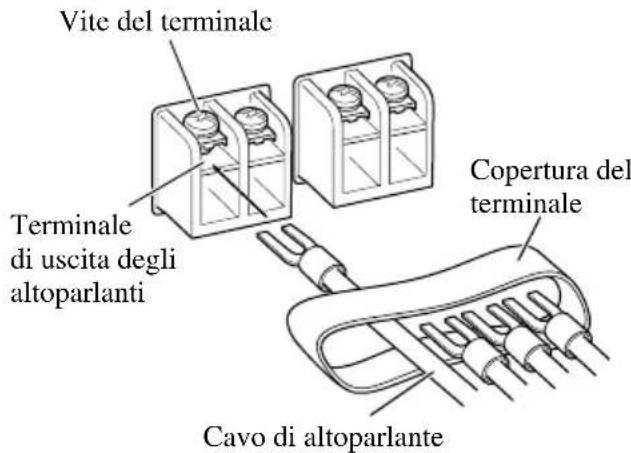

3. Collegare i cavi degli altoparlanti al terminale di uscita degli altoparlanti.

• Collegare i cavi degli altoparlanti, facendoli passare attraverso la copertura del terminale.
• Fissare saldamente i cavi con le viti per morsetti.

4. Rimettere la copertura del terminale.

L'uso di ingresso dell'altoparlante

Usare il connettore per ingresso altoparlante fornito insieme con la macchina, collegare I fili per ingresso stereo altoparlante all'amplificatore.
Non connettere insieme l'ingresso RCA e l'ingresso altoparlante nello stesso istante.

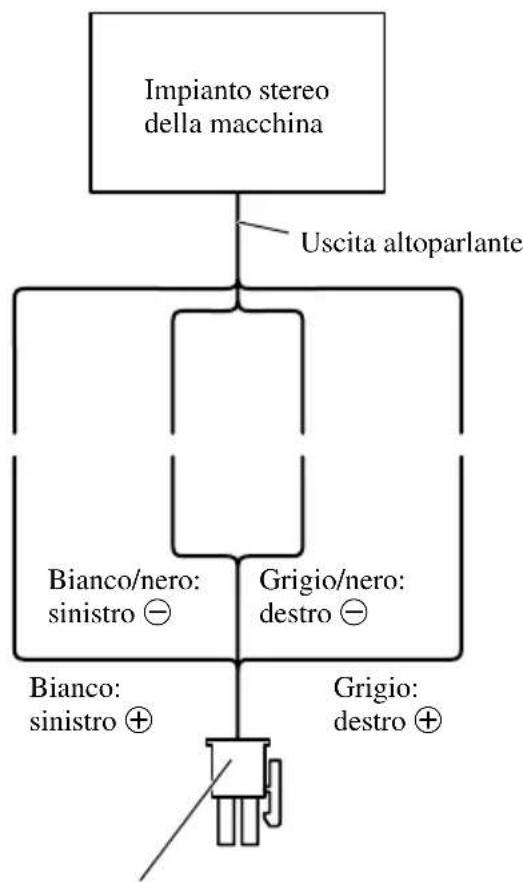

■Collegamento quando serve ingresso altoparlante

Connettore di ingresso dell'altoparlante Al terminale di ingresso dell'altoparlante di quello apparechino.

Collegamento dei cavi d'altoparlanti

Il modo di uscita altoparlante può essere a due canali (stereo) e a una canale (mono). Colleja i fili dell'alpoparlanpe in giuspo modo secondo le norme di sicurezza sotto le riportate.

• Non connettere insieme l'ingresso RCA e l'ingresso altoparlante nelle stesso istante.

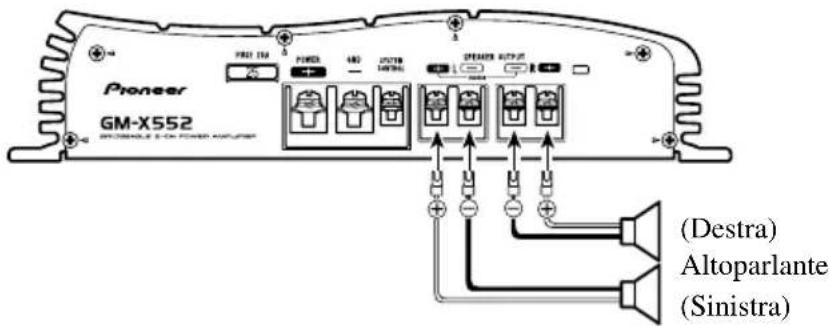

Modo a due canali (stereo)

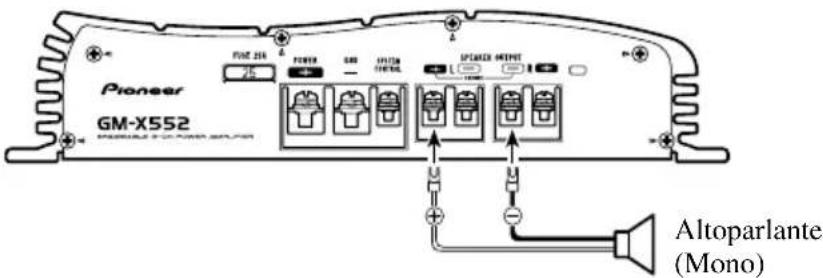

Modo a una canale (mono)

PRECAUZIONE

• Non installare l'unità sulle posizioni seguenti:
  Posti dove potrebbe ferire il conducente o i passaggeri se il veicolo si arresta bruscamente.
  Posti dove potrebbe disturbare il conducente, come pavimento verso la parte anteriore del sedile del conducente.
• Assicurarsi che i cavi non vengano presi nel meccanismo a scorrimento del sedile, provocandoosi un cortocircuito.
• Verificare che nulla si trovi dietro il pannello quando si esegue un foro per l'installazione dell'amplificatore. Assicurarsi di proteggere tutti i cavi e componenti importanti come linee del carburante, linee del freno e cablaggio elettrico, contro i danni.
• Installare le viti autofilettanti in tale modo che le punte delle viti non siano in contatto con i cavi. Questa precauzione è importante per evitare che i cavi vengano tagliati dalle vibrazioni della vetura, poichécio poursumente in un incendio.
• Per prevenir possibili folgorazioni, non installare l'amplificatore in luoghi dove possa venire a contatto con liquidi.
• Per ottenere una installatione appropriata, utilizzare le parti fornite nel modo specificato. Se qualunque parte diversa da quella fornite viene utilizzata, potra danneggiare le parti interne dell'amplificatore, oppure potra allentarsi e l'amplificatore rischia di danneggiarsi.

Per evitare disfunzioni

• Per assicurare una dissipazione appropriata di calore dall' amplificatore,fare attenzione ai seguenti punti per l'installazione.
  —Lasciare uno spazio adeguato sopra l'amplificatore per ottenere una ventilazione appropriata.
  Non ricoprire l'amplificatore con tappeti o moquette.
• Non installare l'amplificatore vicino ad una porta dove cui entrare l'umidità con la pioggia.
• Non installare l'amplificatore in luoghi instabili come il pannello della ruota di scorta.
• Verificare che nulla si trovi dietro il pannello quando si esegue un foro per l'installazione dell'amplificatore. Assicurarsi di proteggere tutti i cavi e componenti importanti come linee del carburante, linee del freno e cablaggio elettrico, contro i dati.

• Eseguire prima i collegamenti provvisori, poi verificare se l'amplificatore ed il sistema funzionano in modo adeguato.

• Per ottener una installatione appropriata, utilizzare le parti fornite nel modo specificato. Se qualunque parte diversa da quella fornite viene utilizzata, potra danneggiare le parti interne dell'amplificatore, oppure potra allentarsi e l'amplificatore rischia di danneggiarsi.

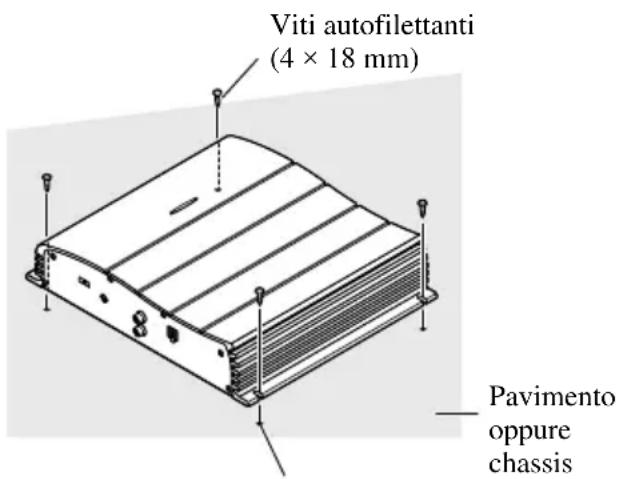

Esempio dell'installazione sul pavimento oppure sullo chassis

1. Posizionare l'amplificatore dove deve essere installato. Inserire le viti autofilettanti fornite (4× 18mm) nei fori delle viti. Spingere le viti con un cacciavite per fare dei segni dove i fori dell'installazione devono essere fatti.
2. Eseguire dei fori del diametro di 2,5 mm al punto marcato ed installare l'amplificatore, sia su tappeto, sia direttamente sullo chassis.

Eseguire dei fori del diametro di 2,5mm

GM-X552

Alimentazione 14,4 V C.C. (10,8 - 15,1 V permissible)

Collegamento a terra . Tipo negativo

Consumo 13,2 A (ad alimentazione continua, 4

Corrente media consumata* 4,4 A (4 Ω per due canali)

7,4 A (4 Ω per una canale)

Fusibile 25 A

Dimensioni 279 (L) · 58 (A) · 237 (P) mm

Peso 3,6 kg (Cavi per il cablaggio non compresi)

Uscita massima di potenza 100 W·2/300 W·1

Uscita di potenza continua 75 W·2/230 W·1 (DIN45324, +B = 14,4 V)

Impedenza di carico 4Ω (2-8Ω permissibili)

(Collegamento a ponte: 4 - 8 Ω permissible)

Risposta in frequenza 10 - 50.000 Hz (+0 dB, -1 dB)

Rapporto segnale/rumore 100 dB (IEC-A rete)

Distorsione 0,008% (10 W, 1 kHz)

Separazione 60 dB (1 kHz)

Filtro passa-basso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. Freqenza di taglio: 80Hz

Pendenza di taglio: -12 dB per ottava

Livello di ingresso massimo/impedenza RCA: 6,5 V/22 kΩ (0,4 - 6,5 V)

Altoparlante: 26V / 40k (1,6-26 V)

Nota:

• Caratteristiche tecniche e design soggetti a modifiche alla preavviso a causa di migliorie.

*Corrente media consumata

• La corrente media consumata è circa uguali alla corrente massima consumata da但这a unità quando un segnale audio viene immesso. Tenere presente questo valore per il calcolo della corrente totale consumata dai vari amplificatori utilizzati.

GM-X352

Alimentazione 14,4 V C.C. (10,8 - 15,1 V permissible)

Collegamento a terra . Tipo negativo

Consumo 11,3 A (ad alimentazione continua, 4 Ω)

Corrente media consumata* 3,8 A (4 Ω per due canali)

5,9 A (4 Ω per una canale)

Fusibile 20 A

Dimensioni 279 (L) · 58 (A) · 157 (P) mm

Peso 2,5 kg (Cavi per il cablaggio non compresi)

Uscita massima di potenza 80 W·2/200 W·1

Uscita di potenza continua. 60W· 2 / 150W· 1 (DIN45324, +B = 14,4V

Impedenza di carico 4Ω (2-8Ω permissibili)

(Collegamento a ponte: 4 - 8 Ω permissible)

Risposta in frequenza 10 - 50.000 Hz (+0 dB, -1 dB)

Rapporto segnale/rumore 100 dB (IEC-A rete)

Distorsione 0,008% (10 W, 1 kHz)

Separazione 60 dB (1 kHz)

Filtro passa-basso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Freqenza di taglio: 80Hz

Pendenza di taglio: -12dB per ottava

Livello di ingresso massimo/impedenza RCA: 6,5 V/22 kΩ (0,4 - 6,5 V)

Altoparlante: 26V / 40k (1,6-26 V)

Nota:

• Caratteristiche tecniche e design soggetti a modifiche alla preavviso a causa di migliorie.

*Corrente media consumata

• La corrente media consumata è circa uguali alla corrente massima consumata da但这a unità quando un segnale audio viene immesso. Tenere presente quello valore per il calcolo della corrente totale consumata dai vari amplificatori utilizzati.
