GM-X352 - Amplificateur audio PIONEER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur audio 2 canaux
Dimensions (L × H × P)	279 × 58 × 157 mm
Poids	2,5 kg (sans câbles)
Alimentation	14,4 V CC (10,8 – 15,1 V admissible)
Mise à la masse	Pôle négatif de la batterie
Consommation de courant	11,3 A (à puissance continue) ; moyenne 3,8 A (2 voies) / 5,9 A (1 voie)
Fusible	20 A
Puissance maximale de sortie	80 W × 2 (stéréo) / 200 W × 1 (mono)
Puissance continue de sortie (DIN 45324)	60 W × 2 / 150 W × 1
Impédance de charge	4 Ω (2 – 8 Ω admissible) ; montage ponté : 4 – 8 Ω
Réponse en fréquence	10 – 50 000 Hz (+0 dB, –1 dB)
Rapport signal/bruit	100 dB (IEC-A)
Séparation des voies	60 dB (1 kHz)
Filtre passe-bas (LPF)	Fréquence de coupure 80 Hz, pente –12 dB/octave
Niveau d’entrée maximal / impédance (RCA)	6,5 V / 22 kΩ
Niveau d’entrée maximal / impédance (haut-parleur)	26 V / 40 kΩ
Réglage de gain	Commande de gain rotative sur le panneau avant
Protection	Circuit de protection contre les anomalies (court-circuit, surchauffe, etc.)
Installation	Fixation au sol ou au châssis avec vis autotaraudeuses
Entretien	Nettoyer avec un chiffon sec ; éviter les liquides
Accessoires inclus	Câble de commande à distance, caches bornes, vis de fixation (4 × 18 mm)
Réparabilité	Pièces détachées disponibles auprès du service après-vente Pioneer

FOIRE AUX QUESTIONS - GM-X352 PIONEER

Comment régler le gain de l’amplificateur ?

Tournez la commande de gain située sur le panneau avant. Si le volume est faible même à fond sur l’autoradio, tournez dans le sens horaire. Si vous entendez de la distorsion en augmentant le volume, tournez dans le sens antihoraire. Pour une utilisation avec un autoradio Pioneer sortie 4 V, réglez en fonction de la tension de sortie.

À quoi sert le sélecteur LPF et comment le positionner ?

Le sélecteur LPF (filtre passe-bas) permet de choisir la gamme de fréquences envoyée aux haut-parleurs. En position LPF (gauche), seules les fréquences très graves sont transmises, idéal pour un caisson de basses. En position OFF (droite), tout le spectre est reproduit, pour des haut-parleurs large bande.

Quels types de haut-parleurs puis-je connecter et quelle impédance ?

L’impédance des haut-parleurs doit être de 2 à 8 Ω en stéréo, et de 4 à 8 Ω en mono (ponté). Pour les haut-parleurs d’extrêmes graves, la puissance nominale minimale est de 55 W (stéréo) ou 125 W (mono). Pour les autres types, la puissance maximale admissible est de 80 W (stéréo) ou 200 W (mono).

Comment brancher l’amplificateur à la batterie ?

Utilisez le faisceau de câbles de liaison batterie (vendu séparément, réf. RD-223). Reliez le câble rouge à la borne positive (+) de la batterie et le câble de masse à la carrosserie. Assurez-vous que le câble de commande à distance est connecté à la borne REM de l’autoradio ou via le contacteur d’allumage.

Que faire si l’amplificateur se met en protection (plus de son) ?

Le circuit de protection coupe l’alimentation en cas d’anomalie (court-circuit, surchauffe, impédance trop basse). Mettez l’ensemble hors tension, vérifiez les connexions des haut-parleurs et l’absence de câbles en court-circuit. Corrigez le problème et rallumez.

Puis-je utiliser à la fois l’entrée RCA et l’entrée haut-parleur ?

Non, ne connectez pas les deux entrées simultanément. Utilisez soit l’entrée RCA (si votre autoradio en est équipé), soit l’entrée haut-parleur (à partir des sorties HP de l’autoradio).

Comment câbler les haut-parleurs en mode stéréo ou mono ?

En mode stéréo (deux voies), connectez chaque haut-parleur à sa borne correspondante (gauche/droite). En mode mono (une voie), reliez les deux haut-parleurs en pont : la borne positive d’un haut-parleur à la borne de sortie positive d’un canal et la négative à la borne négative de l’autre canal. Respectez les impédances minimales.

Quelle est la consommation moyenne de courant et comment la calculer ?

La consommation moyenne est de 3,8 A en stéréo (4 Ω) et 5,9 A en mono (4 Ω). Pour dimensionner l’alimentation, utilisez ces valeurs plutôt que la consommation maximale. Additionnez les consommations de plusieurs amplificateurs pour choisir le câble et le fusible adaptés.

Où installer l’amplificateur dans le véhicule ?

Choisissez un endroit rigide et sec, à l’abri des projections de liquide. Assurez une bonne ventilation (espace libre au-dessus). Évitez de le placer près d’une portière, sur un tapis amovible ou dans un endroit gênant pour le conducteur ou les passagers.

Comment nettoyer et entretenir l’amplificateur ?

Nettoyez-le avec un chiffon doux et sec. N’utilisez jamais de produits liquides ou abrasifs. Vérifiez régulièrement les connexions et le fusible. En cas de problème, consultez le service après-vente Pioneer pour les pièces détachées.

MODE D'EMPLOI GM-X352 PIONEER

Antes de usar este produit 2

Composicion de manual 2

Avant d'utiliser cet apparéil 2

Composition du manuel 2

En cas d'anomalie 2

AVERTISSEMENT 2

Réglage de l'appareil 3

Commandedu gain 3

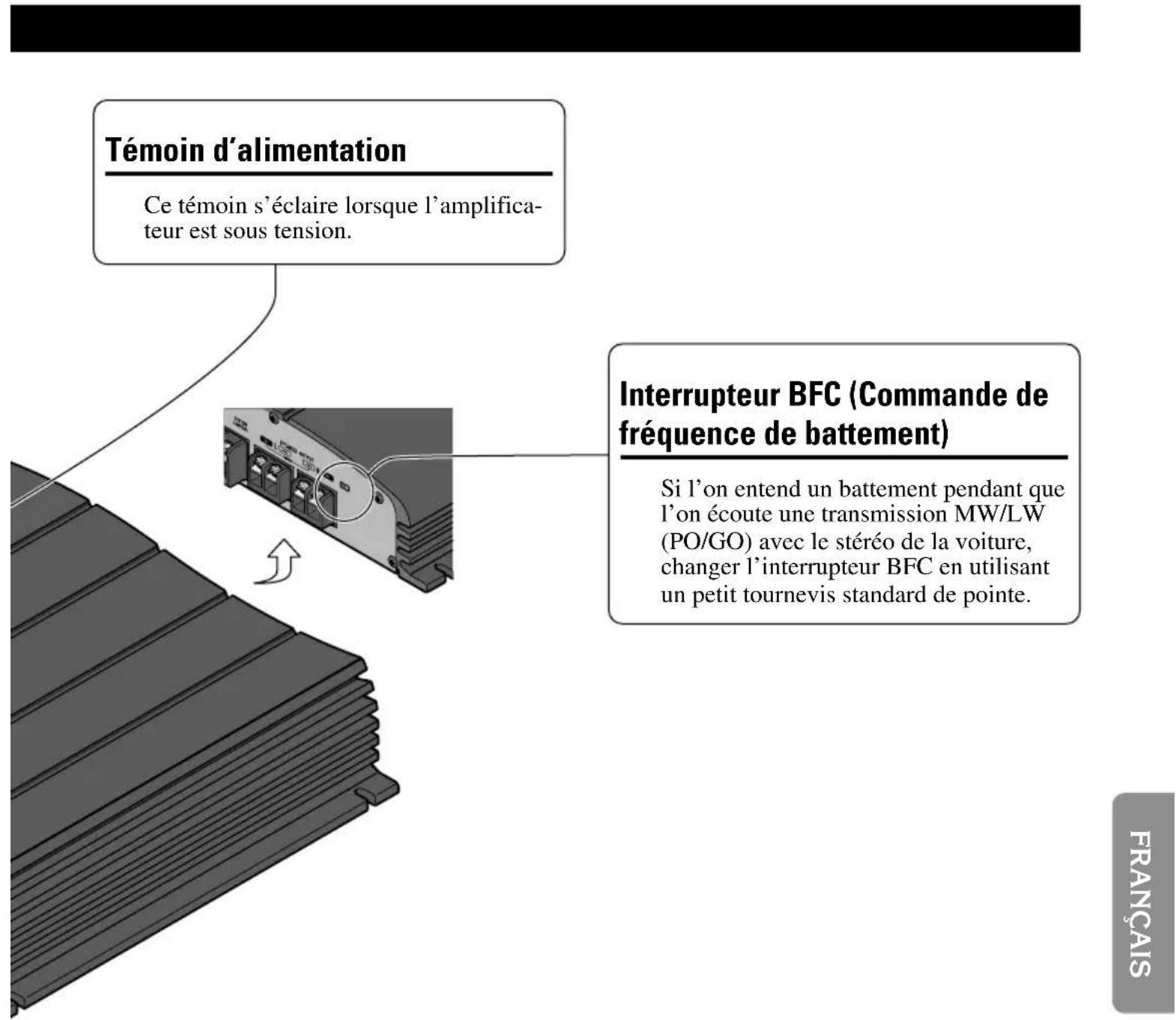

Témoin d'alimentation 4

Interrupteur BFC (Commande de fréquence de battement) 4

Sélecteur LPF (Filtre salle-bas) 4

Raccordement de l'appareil 5

Scheme deraccordement 6

Raccordement de la borne d'alimentation 7

Raccordement des bornes de sortie vers les haut-parleurs 7

Usage de I'entrée de haut-parleur 8

Connexion des cables des haut-parleurs 9

Installation 10

Example d'installation sur le tapis de sol ou sur le chassis 10

Caracteristiques techniques 11

Ce produit est conforme aux directives relatives à la compatibilité electromagnetique (89/336/CEE, 92/31/CEE) et à la directive CE relative aux marquages (93/68/CEE).

Nous vous remercions d'avoir acheté cet apparéil PIONEER. Avant de l'utiliser, prendre soin de dire ce manuel.

Composition du manuel

Ce manuel s'applique aux modèles GM-X552 et GM-X352. Cependant, les figures ne montrent que le modele GM-X552.

En cas d'anomalie

En cas d'anomalie de fonctionnement, veuilles consulter le distributeur ou le centre d'entretien PIONEER le plus proche.

AVERTISSEMENT

• Utilisez le faisceau de cables de liaison à la batterie (un cable rouge et un cable de masse) qui est vendu séparément [RD-223]. Reliefs le cable rouge à la borne positive (+) de la batterie et le cable de masse à la carrosserie du vehicule.
• Ne touchez pas l'amplificateur quand vous avez les mains mouillées, faute de quoi vous risquez de dessentir une secousse électrique. Pareillement, ne touchez pas l'amplificateur s'il est mouillé.
• Pour votre sécurité et celles des autres usagers de la route, maintenez le niveau d'écoute à une valeur telle que les bruits de la circulation demeurent nettement perceptibles.
  Si le fusible monte sur le cable de liaison à la batterie, cable qui est vendu séparément, a grillé ou bien s'il en est ainsi de celui de l'amplificateur, vérifie soigneusement toutes les connexions d'alimentation. Recherche la cause de l'anomalie puis corrigez-la; enfin, remplacez le fusible grillé par un fusible de même taille et de même calibre.
• Pour éviter d'endommager l'amplificateur et les haut-parleurs, le circuit de protection coupe l'alimentation de l'amplificateur (lessons ne sont plus émis) des que survient une situation anormale. Dans ce cas, mettez l'ensemble des apparêls hors tension et contrôlez les liaisons entre l'amplificateur et les haut-parleurs. Le cas échéant, recherche la cause de l'anomalie et corrigez-la.
• Consultez le revendeur si vous n'êtes pas en mesure de résoudre le problème qui se pose à vous.
• Pour éviter toute secousse électrique et tout risque de court-circuit au cours des opérations de raccordement et d'installation, n'oubliez pas de débrancher le cable relié au pole négatif de la batterie (-) avant d'effectuer quelque opération que ce soit.
• Avant d'effectuer un perçage requis par l'installation de l'amplificateur, assurez-vous que vous pouze le faire sans danger pour les cables, canalisations, flexibles, etc., qui sont placés derrière le panneau que vous doivent percer.

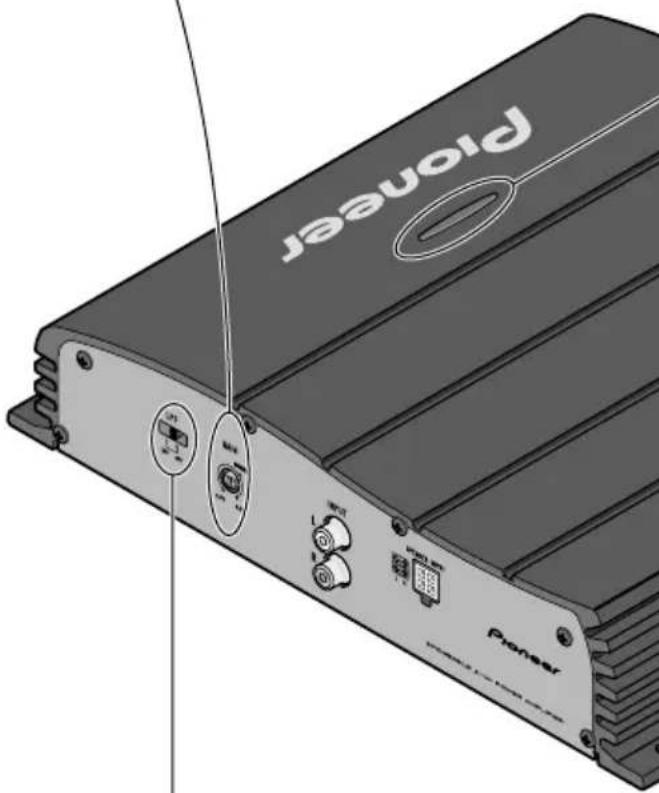

Commande du gain

Si le niveau d'écoute est faisible même lorsque la commande de l'autoradio est sur la position correspondant au maximum, tournez la commande de gain, placee le devant de l'amplificateur, dans le sens des aiguilles d'une montre. Inversement, si vous constatez de la distorsion lorsque vous augmentez le niveau de sortie de l'autoradio, tournez cette commande dans le sens contraire des aiguilles d'une montre.

• Choisissez la position NORMAL si l'autoradio stéreo est équipé de prises Cinch (RCA) (niveau de sortie standard à 500 mV). Si cet apparéil est utilisé conjointement avec un autoradio stéreo Pioneer pourvu de prises Cinch (RCA) sur lesquelles peuvent se couver une tension de sortie de 4 V ou plus, réglez le niveau en fonction du niveau de sortie de l'autoradio.
• Si vous notez que le bruit est trop élevé quand vous utilisez les prises d'entrée pour haut-parleur, tournez la commande de gain dans le sens contraire des aiguilles d'une montre.

Sélecteur LPF (Filtre passage-bas)

Positionnez le sélecteur LPF comme indiqué ci-dessous en tenant compte de l'autoradio et du type du haut-parleur relié au connecteur de sortie.

Sélecteur Gamme des fréquences Type de haut-Remarques LPF disponibles en sortie parleur

LPF (Gauche) Fréquences très graves Haut-parleur Utilisez un haut-parleur d'extrêmes graves d'extrêmes graves.

OFF (Droite) Tout le spectre des fréquences Haut-parleur pleine gamme

AVERTISSEMENT

• Pour éviter tout risque de court-circuit ou d'endommager cet appeareil, débranchez le cable relié à la borne négative (-) de la batterie, au niveau de cetteborne.
  Fixez les cables au moyen de colliers ou du ruban adhesif. Lorsque l'isolant du cable peut etre endommaged par une piece metallique, assurez sa protection en le gainant de ruban adhesif.
• Faites cheminer les cables en évitant les zones chaudes telles que les bouches du chauffage. La chaleur peut endommager l'isolant et il peut en résultat un court-circuit si l'âme du cable vient en contact avec la carrosserie.

Assurez-vous que les cables ne gennent en rien la manoeuvre des organes mobiles tels que rails de siege mais aussi levier de frein de stationnement, pedale de frein, etc.
Veillez a ce qu'aucun cable ne soit en courtcircuit,faute de quoi le circuit de protection pourrait etre dans l'incapacite de replir son office.
- N'alimentez pas un apparéil par un piquage sur le cable qui alimente un autre apparéil. Ce cable n'a peut-être pas la section suffisante pour supporter sans danger l'intensité consommée par les deux apparéils.

Pour éviter toute anomalie

• Ne reliez pas à la masse le cable (-) d'un haut-parleur; ne reliez pas ensemble plusieurs cables négatifs de haut-parleurs.
• Cet apparéil est conçu pour les vehicules alimentés par une batterie 12 V dont le pôle négatif est à la masse. Avant d'installer cet apparéil, contrôlez la tension de la batterie.
• Si vous conservez l'autoradio en fonctionnement alors que le moteur est arrêté ou tourne au ralenti, la batterie peut être déchargeée au bout d'un certain temps. Pour éviter cela, mettez l'autoradio hors tension.

• Si le cable de commande à distance de l'amplificateur est relié à la borne d'alimentation par l'intérimédiaire du contacteur d'allumage (12 V CC), l'amplificateur sera sous tension des que vous mettrez le contact, et cela qu'elle que soit la situation de l'autoradio. En conséquence, la batterie peut être rapidement décharge si le moteur ne tourne pas, ou tourne au ralenti.

• Les haut-parleurs qui sont connectés à l' amplificateur doivent se conformer aux standards suivants. Sinon, ils pourraient prendre feu, fumer ou être endommages. L'impédance du haut-parleur doit être 2 à 8 ohms pour la connexion stéreo, et 4 à 8 ohms pour la connexion monaurale et celle de l'autre pont.

• Installez le cable de liaison à la batterie, vendu séparément, et faites-le cheminer aussi loin que possible des cables de liaison aux haut-parleurs. Installez le cable de liaison à la batterie, vendu séparément, le cable de masse, les cables de liaison aux haut-parleurs et l'amplificateur aussi loin que possible de l'antenne, du cable d'antenne et du syntoniseur.
• Les câbles de cet apparéil et ceux d'autres apparéils peuvent fort bien ne pas être de la même couleur bien que replissant la même fonction. Pour relier cet apparéil à un autre apparéil, utilisez le manuel d'installation de chaque et effectuez les raccordements en ne tenant compte que de la fonction de chaque cable.

GM-X552

Voie de sortie Type de haut-parleur Puissance
Deux voies	Haut-parleur d'extrêmes graves P. nominale d'entrée: 60 W minimum
	Autre que haut-parleur d'extrêmes graves P. maximale d'entrée: 100 W minimum
Une voie	Haut-parleur d'extrêmes graves P. nominale d'entrée: 185 W minimum
	Autre que haut-parleur d'extrêmes graves P. maximale d'entrée: 300 W minimum

GM-X352

Voie de sortie Type de haut-parleur Puissance
Deux voies	Haut-parleur d'extrêmes graves P. nominale d'entrée: 55 W minimum
	Autre que haut-parleur d'extrêmes graves P. maximale d'entrée: 80 W minimum
Une voie	Haut-parleur d'extrêmes graves P. nominale d'entrée: 125 W minimum
	Autre que haut-parleur d'extrêmes graves P. maximale d'entrée: 200 W minimum

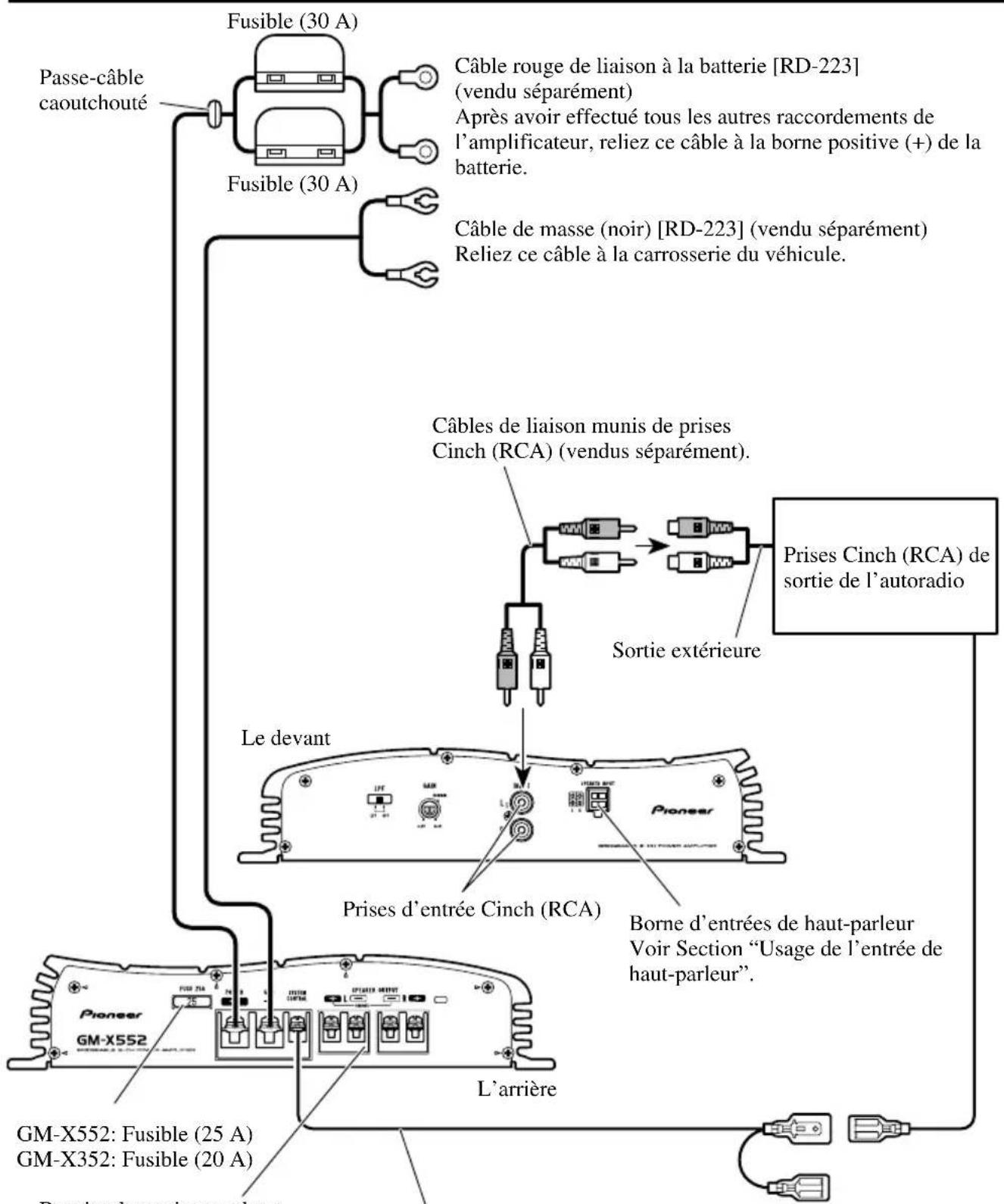

Scheme de raccordement

Bornier de sortie pour haut-parleur
Reportez-vous à la section "Connexion des cables des haut-parleurs".

Cable de commande à distance d'alimentation (vendu séparation)
Reliez la fiche mâle de ce cable à la borne de commande à distance de l'autoradio (SYSTEM REMOTE CONTROL). La fiche femelle doit être reliée à la prise de commande de l'antenne motorisée. Si l'autoradio ne possède par de prise pour commande à distance de la mise sous tension, reliez la fiche mâle à une borne d'alimentation en passant par le contacteur d'allumage.

Raccordement de la borne d'alimentation

• Utilisez le faisceau de cables de liaison à la batterie (un cable rouge et un cable de masse) qui est vendu séparément [RD-223]. Reliefs le cable rouge à la borne positive (+) de la batterie et le cable de masse à la carrosserie du vehicule.

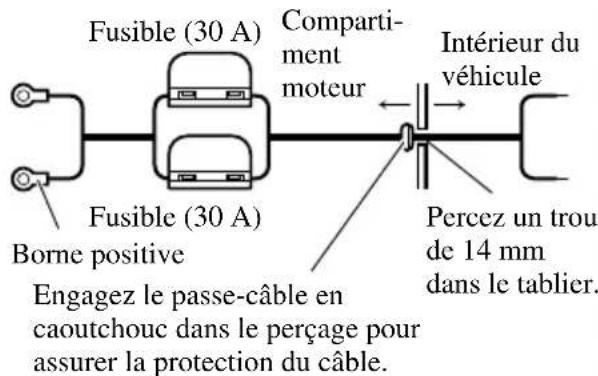

1. Faites passer le cable de liaison à la batterie du compartment moteur vers l'intérieur du vehicule.

• ÀpRES avoir effectué tous les autres raccordements de l'amplificateur, reliez la borne d'alimentation de l'amplificateur à la borne positive (+) de la batterie.

2. Torsadez le cable de la batterie, celui de masse et celui de la commande à distance.

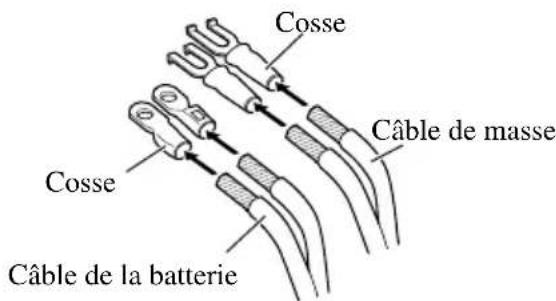

3. Fixez une cosse à l'extrémité de chaque cable. Les cosses ne sont pas fournies.

• Utilisez un outil spécial, etc., pour sertir la cosse sur le cable.

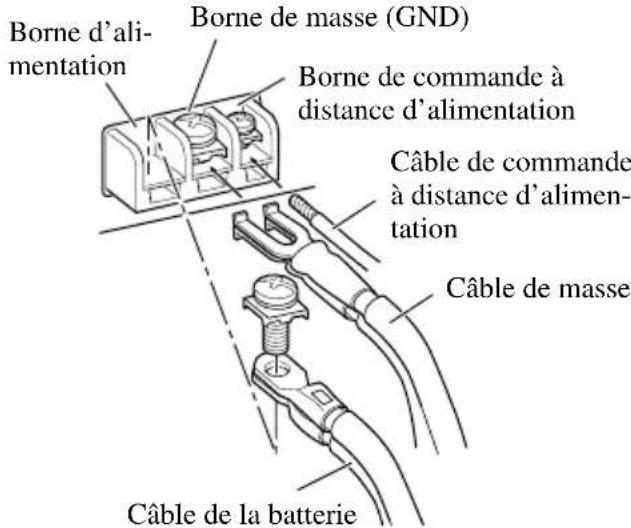

4. Reliez les câbles aux bornes.

• Serrez soigneusement les cables au moyen des vis.

Raccordement des bornes desoirie vers les haut-parleurs

1. Dénudez l'extrémité des cables de liaison aux haut-parleurs par une pince ou un couteau sur 10mm environ et torsadez les brins des cables.

2. Fixez une cosse à l'extrémité de chaque cable de haut-parleur. Les cosses ne sont pas fournies.

• Utilisez un outil spécial, etc., pour sertir la cosse sur le cable.

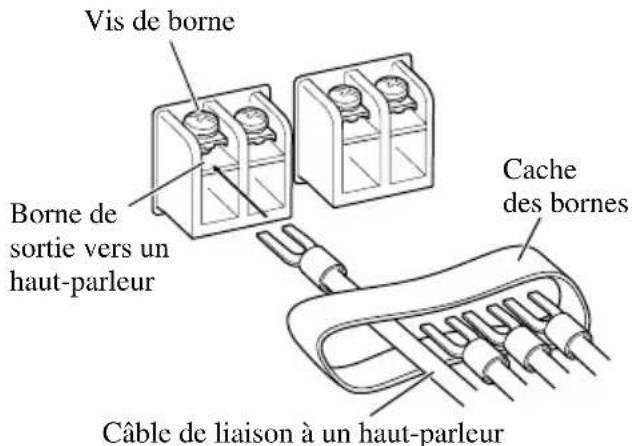

3. Reliez les cables de liaisons aux haut-parleurs aux bornes de sortie vers les haut-parleurs.

• Branchez les cables des haut-parleurs après les avoir engagé dans le cache des bornes.
• Serrez soigneusement les cosses au moyen des vis.

4. Appuyez sur le cache des bornes.

Usage de l'entrée de haut-parleur

Selection du joint d'entrée du haut-parleur fourni avec la voiture, dont la connection de sortie pour le haut-parleur a stéreo sera liée à l'amplifier.
- Ne connecteur pas l'entrée de haut-parleur et l'entrée de RCA en même temps.

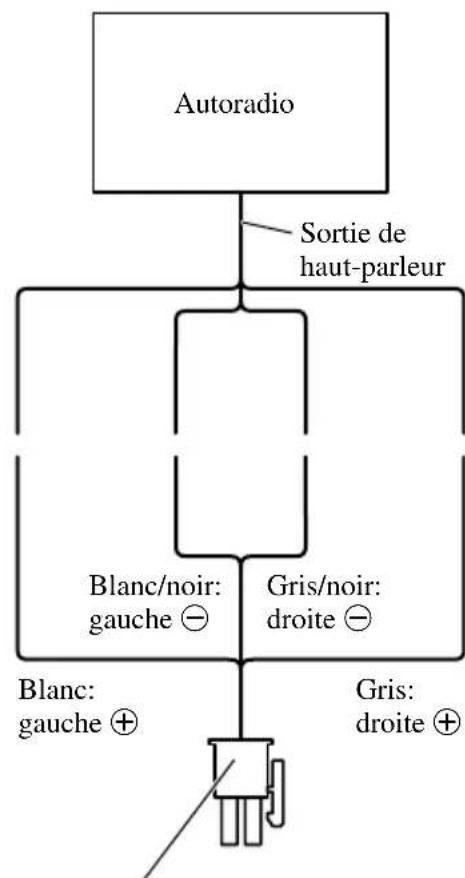

■Connexion lors de l'utilisation de l'entrée du haut-parleur

Connecteur d'entrée de haut-parleur à la borne d'entrée du haut-parleur de cet apparéil.

Connexion des câbles des haut-parleurs

Le mode de sortie des haut-parleurs peut etre a deux voies (stereo) ou a une voie (mono). Connecter les fils du haut-parleur pour se conformer au mode suivant les figures cidessous.

• Ne connecteur pas l'entrée de haut-parleur et l'entrée de RCA en même temps.

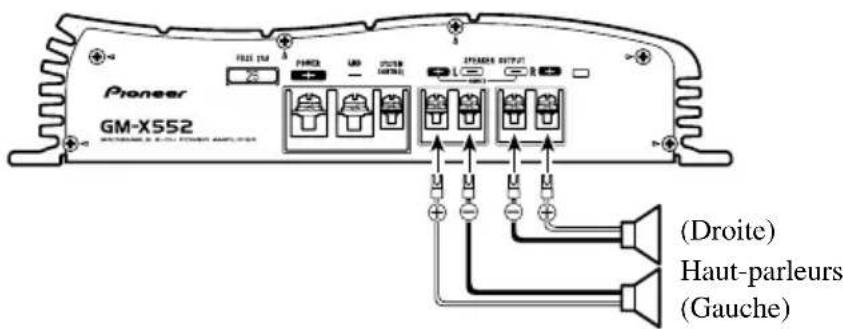

Mode à deux voies (stéroid)

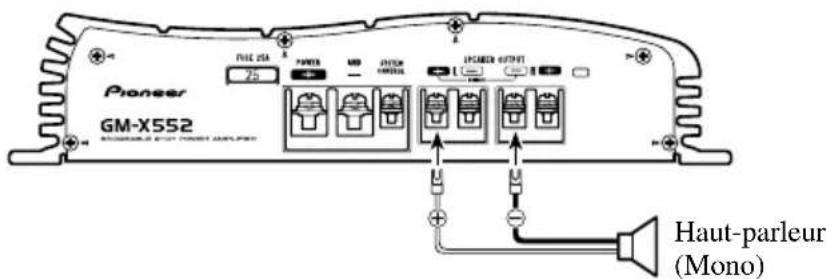

Mode à une voie (mono)

AVERTISSEMENT

• N'installez pas l'appareil:
• dans un endroit où il pourrait blesser un occu-pant du vehicule en cas d'arrêt brusque;
• dans un endroit où il pourrait gérer le con-ducteur, par exemple devant son siège.
• Veillez à ce que les cables ne puissant pas être pincés et endommages par les sièges, ce qui peut conduire à un court-circuit.
• Avant d'effectuer un perçage requis par l'installation de l'amplificateur, assurez-vous que vous pouze le faire sans danger pour les câbles, canalisations, flexibles, etc., qui sont placés derrière le panneau que vous devezencer.
• Posez les vis autotaraudeuses de manière que leur extrémité ne puisse pas endommager les cables. Il est important que l'isolant d'un cable ne soit pas endommagé par le frottement sur une piece, ce qui pourrait ultérieurement entraîner un court-circuit.
  Pour éviter tout risque de secousse électrique, n'installez pas l'amplificateur dans un endroit où il pourrait etre asperge de liquide.
• Pour effectuer convenablement l'installation, utilisez les pieces fournies et procedez comme il est indiqué. L'utilisation de pieces autres que celles fournies peut endommager l'amplificateur.

Pour éviter toute anomalie de fonctionnement

• Pour que la chaleur puisse se dissiper sans mal, respectez ce qui suit:
• veilles à ce qu'un espace dégagé existe au-dessus de l'amplificateur;
• ne recouvre pas l'amplificateur d'un tapis ou d'une moquette.
• N'installez pas l'amplificateur pres d'une portiere car il pourrait etre mouille par la pluie lorsque la portiere est ouverte.
• N'installez pas l'amplificateur sur une surface instable telle que le tapis amovible cachant la roue de secours.
• Le meilleur emplacement d'installation depend du vehicule, mais, quoi qu'il en soit, doit etre rigide et solide.
• Effectuez tout d'abord des raccordements temporaires pour vous assurer que l'amplificateur et les autres apparèils fonctionnent correctement.
• Choisissez un emplacement qui permette le retrait sans peine de la roue de secours, du cric et de la boite à outils.

Exemple d'installation sur le tapis de sol ou sur le chassis

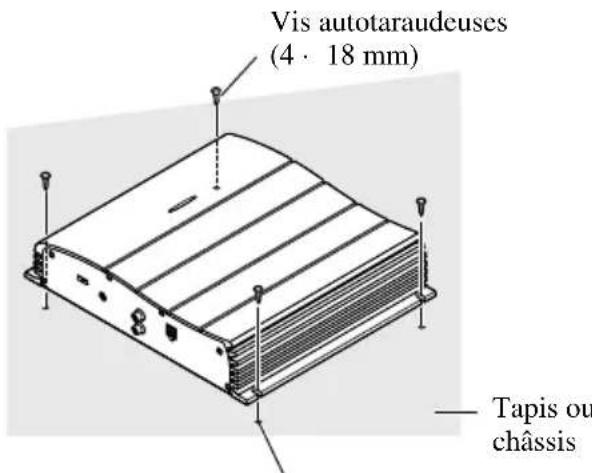

1. Posez l'amplificateur à l'emplacement choisi. Introduisez les vis auto-taraudeuses fournies (4·18 mm) dans les perçages. Appuyez fermement sur les vis au moyen d'un tournweis pour marquer les points de perçage.

2. Percer des trous de 2,5 mm de diamètre aux emplacements marqués puis fixez l'amplificateur soit à travers le tapis, soit directement sur le chassis.

Percer un trou de 2,5mm de diametre

GM-X552

Alimentation 14,4 V CC (10,8 - 15,1 V permis)

Mise à la masse Pôle négatif de la batterie

Consommation de courant 13,2 A (a la puissance continue, 4

Consommation moyenne de courant* 4,4 A (4 Ω pour deux voies)

7,4 A (4 Ω pour une voie)

Fusible 25 A

Dimensions 279 (L) · 58 (H) · 237 (P) mm

Poids 3,6 kg (sans les cables)

Puisance maximale de sortie 100 W·2/300 W·1

Puisance continu de sortie 75 W·2/230 W·1 (DIN45324, +B=14,4 V)

Impedance de charge 4Ω (2-8Ω permis)

(Montage ponté: 4 - 8 Ω permissible)

Réponse en fréquence 10 - 50.000 Hz (+0 dB, -1 dB)

Rapport signal/bruit 100 dB (Réseau IEC-A)

Séparation des voies 60 dB (1 kHz)

Filtre passe-bas Frquence de coupure: 80Hz

Pente: -12 dB/oct.

Niveau maximale/impedance d'entree RCA: 6,5 V/22 kΩ (0,4 - 6,5 V)

Haut-parleur: 26V / 40k (1,6-26 V)

Remarque:

• Les caractéristiques et la presentation peuvent être modifiées sans avis préalable à fin d'amélioration.

* Consommation moyenne de courant

• Le courant moyen est proche du courant maximal lorsqu'un signal audio est appliqué à l'entrée de l'amplificateur. Utilisez cette valeur lorsque vous désirez calculer le courant total consommé par plusieurs amplificateurs de puissance.

GM-X352

Alimentation 14,4 V CC (10,8 - 15,1 V permis)

Mise à la masse Pôle négatif de la batterie

Consommation de courant 11,3 A (a la puissance continue, 4

Consommation moyenne dcourant* 3,8A(4Ω pour deux voies)

5,9 A (4 Ω pour une voie)

Fusible 20 A

Dimensions 279 (L) · 58 (H) · 157 (P) mm

Poids 2,5 kg (sans les cables)

Puissance maximale de sortie 80 W·2/200 W·1

Puissance continu de sortie 60W· 2 / 150W· 1 (DIN45324, +B = 14,4V

Impedance de charge 4Ω (2-8Ω permis)

(Montage ponté: 4—8 Ω permissible)

Réponse en fréquence 10 - 50.000 Hz (+0 dB, -1 dB)

Rapport signal/bruit 100 dB (Réseau IEC-A)

Séparation des voies 60 dB (1 kHz)

Filtre salle-bas . Frquence de coupure: 80Hz

Pente: -12dB / oct

Niveau maximalie/impedance d'entree RCA: 6,5 V/22 kΩ (0,4 - 6,5 V)

Haut-parleur: 26V / 40k (1,6-26 V)

Remarque:

• Les caractéristiques et la presentation peuvent être modifiées sans avis préalable à fin d'amélioration.

• Consommation moyenne de courant

• Le courant moyen est proche du courant maximal lorsqu'un signal audio est appliqué à l'entrée de l'amplificateur. Utilisez cette valeur lorsque vous désirez calculer le courant total consommé par plusieurs amplificateurs de puissance.

#

Tous droits de reproduction et de traduction réservés.
