BEDIENUNGSANLEITUNG GM-X352 PIONEER

Aufbau der Anleitung 2

Im Störungsfall 2

WARNING 2

Einstellen these Geräts 3

Verstärkungsregelung 3

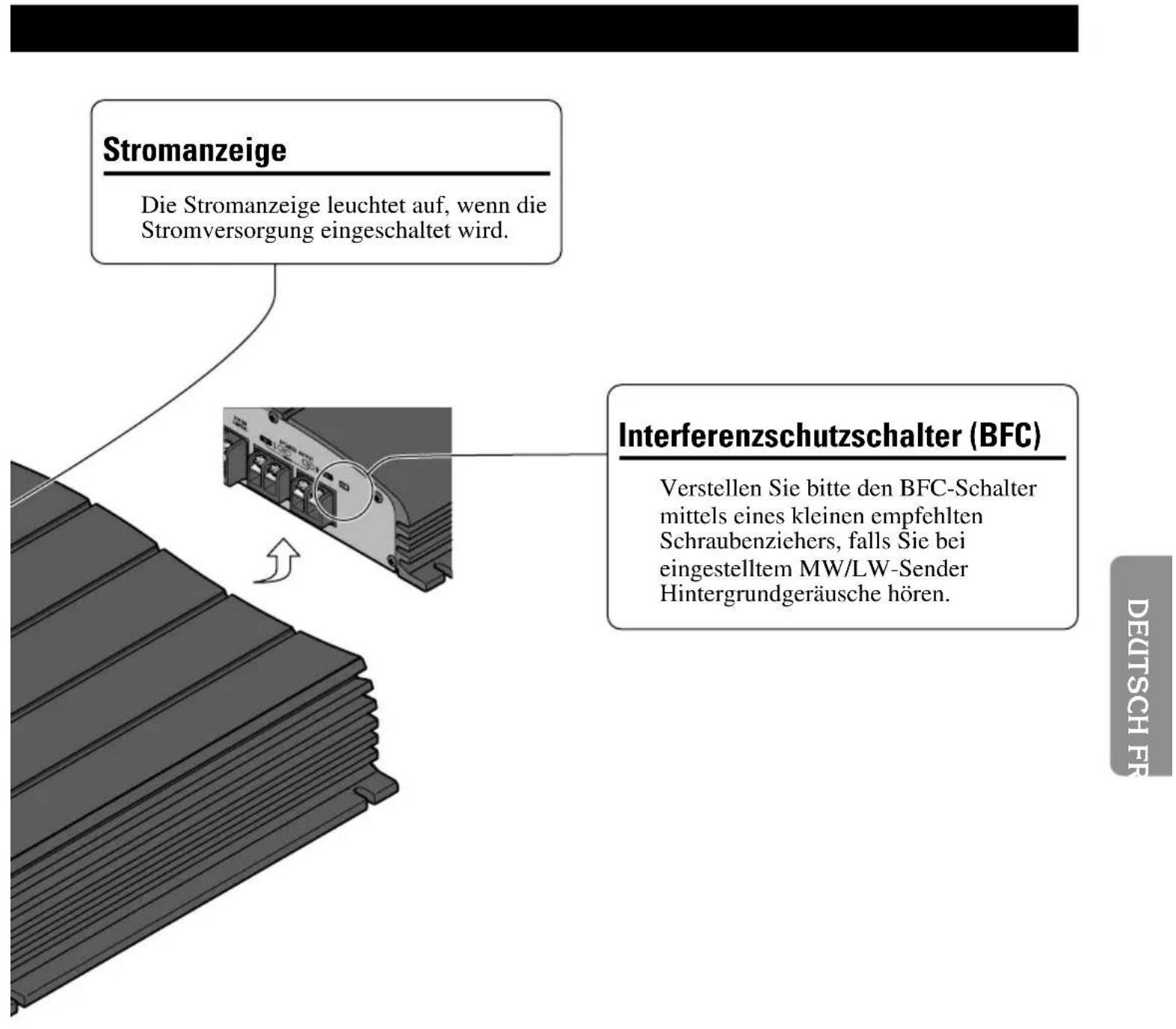

Stromanzeige 4

Interferenzschutzschalter (BFC) 4

LPF (Tiefpaßfilter)-Wahlschalter 4

Anschluß der Einheit 5

AuschluBsschema 6

Anschluß der Stromversorgung 7

Anschluß der Laatsprecher-Ausgang-Klemmen 7

Benutzung des Laufsprecher-Eingangs 8

Anschlieben der Laufsprecherkabel 9

Einbau 10

Beisipel eines Einbau auf einer Bodenmatte oder auf dem Rahmen 10

Technische Daten 11

Dieses Produkt entspricht den EMC-Richtlinien (89/336/EEC, 92/31/EEC) und CE-Markierungsrichtlinien (93/68/EEC).

Vielen Dank für den Kauf thesees

Bedienungsanleitung vor der

Inbetriebnahme sorgfältig durchlesen.

Aufbau der Anleitung

These Anleitung ist anwendbar für die Modelle GM-X552 und GM-X352. Die Abbildungen zeigen jedoch nur das Modell GM-X552.

Im Störungsfall

Bei Betriebsstorungen den Handler oder eine PIONEER-Kundendienstelle konsultieren.

WARNING

• Nur das getrennt erhältliche rote Spezial-Batterie und Massekabel [RD-223] verwenden. Das Batteriekabel direkt an den Pluspol (+) der Wagenbatterie und das Massekabel an Karosseriemasse anschließen.
• Fassen Sie den Verändern nicht mit nassen Handen an, da Sie anderenfalls einen elektrischen Schlag erleiden konnen. Berühren Sie den Verändern auch nicht, wenn dieser naß ist.
• Lassen Sie die Lautstärke so eingestellt, daß Sie beim Fahren noch Verkehrsgeräusahe horen konnen. Es ist gefährlich, ein Fahrzeug zu führen, ohne Verkehrsgeräusahe von außen horen zu konnen.
  Die Anschlüsse der Stromversorgung und der Laufsprecher überprüfen, wenn die Sicherung des getrennt erhältlichen Batteriekabels oder die Veränder-Sicherung durchbrennt. Machen Sie die Ursache ausfindig, beheben Sie die Störung, und ersetzen Sie die Sicherung dann durch eine andere mit derselben Groß und demselben Nennwert.
• Zur Vermeidung von Schäden am Veränderer und den Laufsprechern unterbricht eine Schutzschaltung automatisch die Stromversorgung zum Veränderer (der Klang setzen aus), sobald ein annormaler Betriebszuztand eintritt. Stellen Sie den Betriebsschalter in thisem Fall auf OFF, und überprüfen Sie die Stromversorgungs- und Laufsprecheranschlüsse. Ermitteln Sie die Ursache des Problems und schaffen Sie umgehend Abhilfe.
• Wenden Sie sichitte an ihren Fachhhändler, falls sich die Ursache der Störung nicht klaren laßt.
• Trennen Sie zur Vermeidung von elektrischen Schlägen und Kurzschlüssen bei der Inbetriebnahme des Gerätes vorher unbedingt das Anschlußkabel vom negativen (-) Batteriepol ab.
• Überzeugen Sie sich, daß sich keine Teile hinter der Konsole befinden, wenn Sie ein Loch zum Einbau des Verstärkers bohren. Achten Sie darauf, daß alle Kabel und wichtigen Teile wie Benzin- und Bremsleitungen und die elektrischen Kabelbäume geschützt sind.

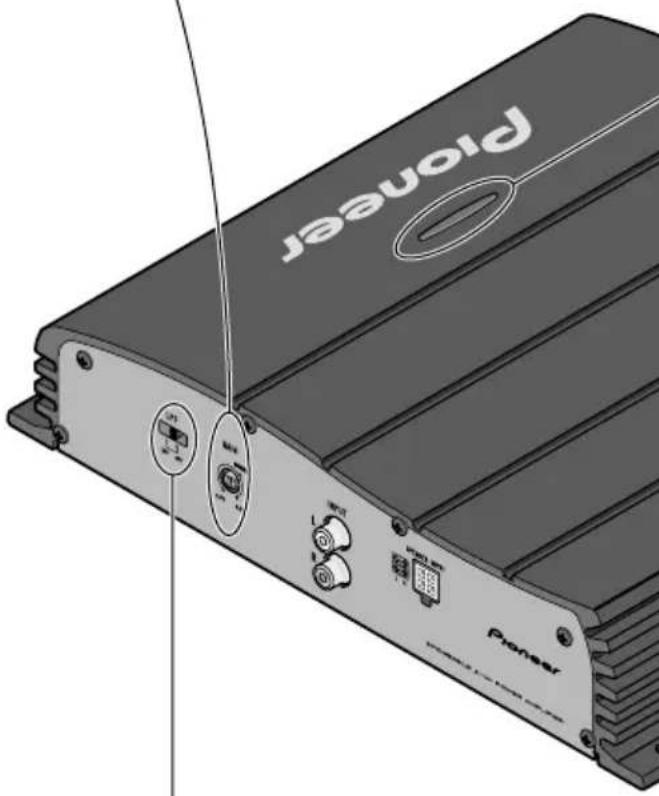

Verständungsregelung

Wenn die Lautstärke zu schwach ist, selbst wenn der Lautstärkeregler der zusammen mit diesen Leistungsveränderker verwendeten Auto-Stereo-Anlage aufgedreht wird, drehen Sie den Verständungsregler an der fortseite des Leistungsveränderkers im Uhrzeigersinn. Falls Klangverzerrungen auftreten, wenn die Lautstärke aufgedreht wird, drehen Sie den Verständungsregler im Gegenuhrzeigersinn.

• Bei Gebrauch mit einer mit RCA ausgestatteten Auto-Stereoanlage (Standard-Ausgang 500mV ) auf die Position NORMAL einstellen. Bei Gebrauch mit einer mit RCA ausgestatteten Pioneer-Auto-Stereoanlage mit einem maximalen Ausgang von 4 V oder mehr den Pegel dem Auto-Stereoanlagen-Ausgangspiegel anpassen.
• Falls bei Gebrauch der Lautsprecher-Eingangsbuchsen zu starke Störungen auftreten, den Verständungsregler im Gegenuhrzeigersinn drehen.

LPF (Tiefpaβfilter)-Wahlschalter

Stellen Sie den LPF-Wahlschalter wie in folgendem Diagramm beschreiben ein, in Abhängigkeit von dem Laufsprechertype der am Lautsprecher-Ausgangsanschluss und dem Fahrzeugstereo-System vorhanden ist:

LPF-Wahl-Auszugebender Audio-Lautsprecher-Bemerkungen schalter Frenz-Bereich Typ

LPF (links) Sehr niedriger Subwoofer Schlieben Sie einen Frequenz-Bereich Subwoofer an.

OFF (rechts) Vollbereich Vollbereich

VORSICHT

• Trennen Sie das Batterieanschlußkabel vom negativen (-) Batteriepol, um Kurzschlüsse und Schäden am Gerät zu vermeiden.
• Befestigen Sie die Kabel mit Kabelklemmen oder Klebeband. Kabel, die Kontakt mit Metallteilen haben, sollen an den betreffenden Stellen mit Klebeband isoliert werden.
• Vermeiden Sie beim Verlegen der Kabel Plätze, an denen die Kabel Wärmeeinwirkung ausgesetzt sind, wie z.B. in der Höhe der Heizung. Derartige Wärmeeinwirkung kann zu einer Beschädigung der Kabelisolierung und schließlich zu Kurzschlüssen über die Fahrzeugkarosserie führen.

Um Schäden zu vermeiden

• Keinesfalls das Lautsprecherkabel direkt erden oder einen negativen Anschluß (-) für mehrere Lautsprecher gleichzeitig anschließen.
• Dieses Gerät ist für Fahrzeuge mit einer 12 Volt Batterie und negativer Erdung bestimmt. Vor dem Einbau in ein Freizeitfahrzeug, Laster oder Bus, die Spannung der Batterie überprüfen.
• Wenn die Autostereoanlage längerere Zeit eingeschaltet bleibt, während der Motor nicht oder nur im Leerlauf lauft, so konnte dies zu einer Entladung der Batterie führen. Schalten Sie Ihr Stereogerät aus, wenn der Motor im Leerlauf oder im Stillstand ist.

• Sollete die System-Fernbedienungskabel des Verstärkers am Stromanschluß über den Zündungsschalter angeschlossen sein (12 V Gleichspannung), so ist der Verstärker immer eingeschiedt, wenn die Zündung eingeschiedt wird, unabhängig davon, ob das Stereogerät ein- oder ausgeschelt ist. In this fall konnte es zu einer Entladung der Batterie kommt, wenn der Motor im Stillstand oder im Leerlauf betrieben wird.

• Achten Sie daraufuf, daß keines der Kabel bewegliche Fahrzeugteile, wie z.B. den Schaltebel, die Handbremse oder den Sitzverstellhebel, befindert.

• Kurzen Sie die Kabel nicht. Gekürzte Kabel konnen einen Ausfall der Schutzschaltung verursachen.
• Leiten Sie neimals Strom an andere Geräte, indem Sie die Isolierung des Spanningsversorgungskabels these Gerätes frei-legen und anzapfen. Die hieraus resultierende Überschreitung der Spanningsbelastungskapazität des Kabels hat Überhitzung zur Folge.

Die mit dem Verstaerker geschaltene Laufsprecher sollenen follgenden Kriterien ensprechen. Sonst wuerden sie in Brand gereaten,Qualm stossen oder beschaedigt werden.Die Impendanz von den Laufsprechern musste bei der Stereo-schaltung zwischen 2 und 8 Ohm sein,bei der Monaural- und anderen Brueckenschaltung zwischen 4 und 8 Ohm.
- Das getrennt erhältliche Batteriekabel installieren und möglichstweit von den Lautsprecherkabeln entfernt verlegen. Getrennt erhähtliches Batteriekabel, Massekabel, Lautsprecherkabel und Veränderer möglichstweit von Antenne, Antennenkabel und Tuner entfernt installieren/verlegen.
- Kabel diesen Geräts und die anderer Geräte können entsprechliche Farben haben, auch wenn sie die gleichen Funktionen haben. Beim Anschluß diesen Geräts an ein anderes Gerät unter Bezugnahme auf die mit beiden Geräten mitgelieferten Installationsanleitungen die Kabel mit derselben Funktion verbinden.

GM-X552

Lautsprecherkanal Lautsprechertype Stromversorgung
Zwei-Kanal	Subwoofer Nominaler Eingang: Min. 60 W
	Andere als Subwoofer Max. Eingang: Min. 100 W
Ein-Kanal	Subwoofer Nominaler Eingang: Min. 185 W
	Andere als Subwoofer Max. Eingang: Min. 300 W

GM-X352

Lautsprecherkanal Lautsprechertype Stromversorgung
Zwei-Kanal	Subwoofer Nominaler Eingang: Min. 55 W
	Andere als Subwoofer Max. Eingang: Min. 80 W
Ein-Kanal	Subwoofer Nominaler Eingang: Min. 125 W
	Andere als Subwoofer Max. Eingang: Min. 200 W

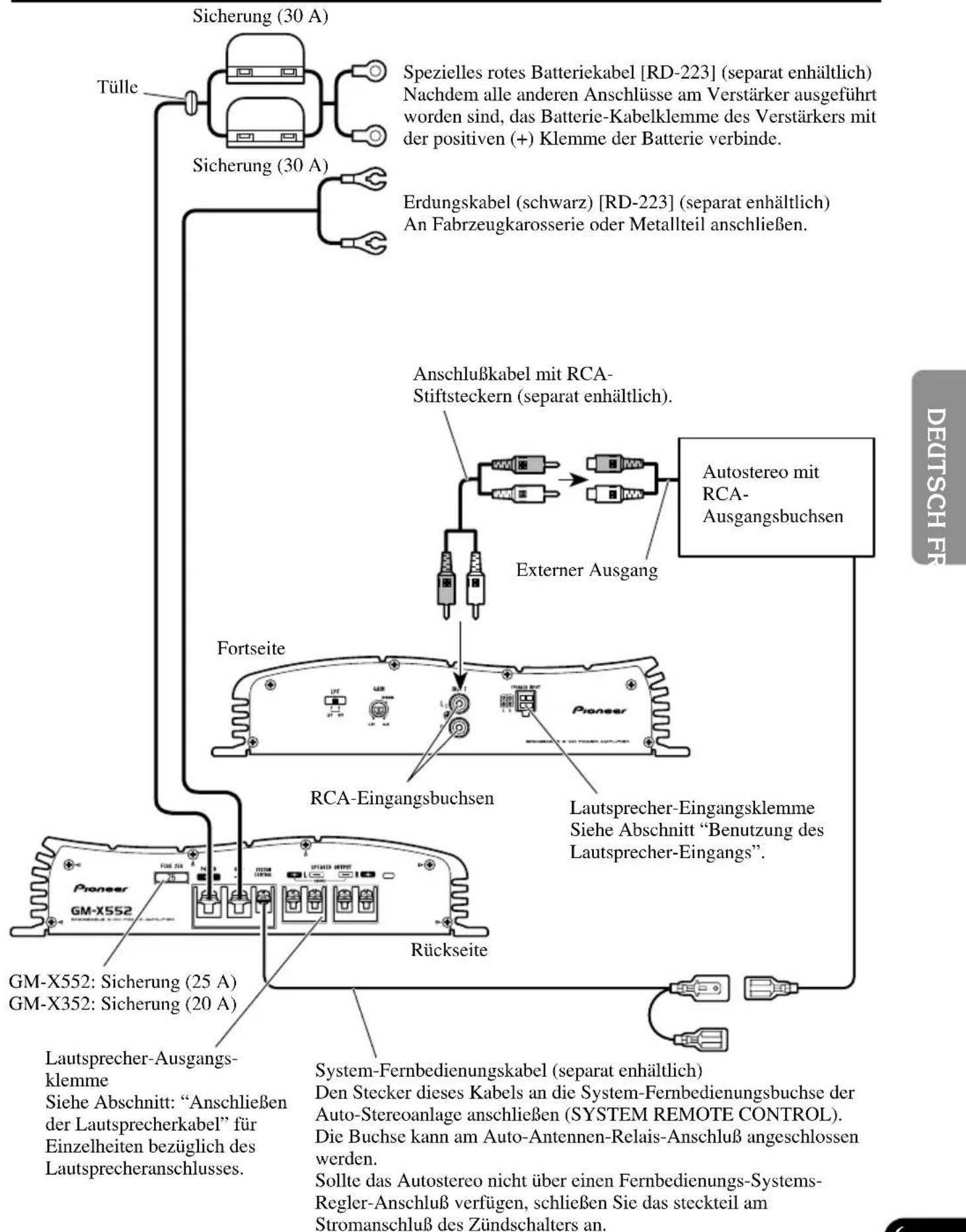

Auschlußschema

Anschluß der Stromversorgung

• Nur das getrennt erhältliche rote Spezial-Batterie und Massekabel [RD-223] verwenden. Das Batterickabel direkt an den Pluspol (+) der Wagenbatterie und das Massekabel an Karosseriemasse anschließen.

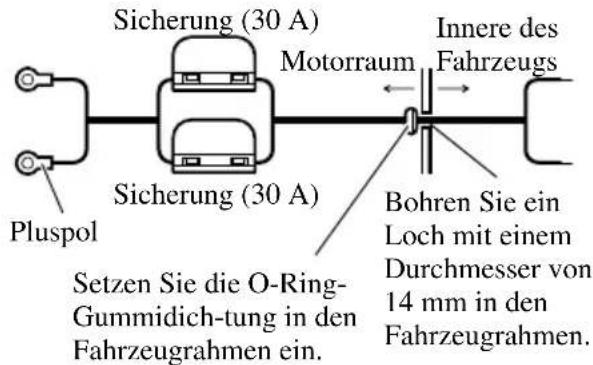

1. Führn Sie das Batteriekabel vom Motorraum in den Fahrgastrum.

Nachdem alle Verkabelungen am Veränder ausgeführrt worden sind, verbinden Sie die Batterie-Kabelklemme des Veränderers mit der positiven (+) Klemme der Batterie.

2. Verdrillen Sie Batteriekabel, Massekabel und System-Fernbedienungskabel.

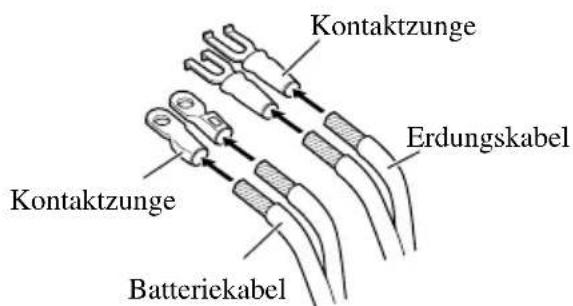

3. Bringen Sie Kabelschuhe an den Kabelenden an. Kontaktzungen nicht mitgeliefert.

• Mit einer Zange o.a. die Kontaktzungen am Draht festklemen.

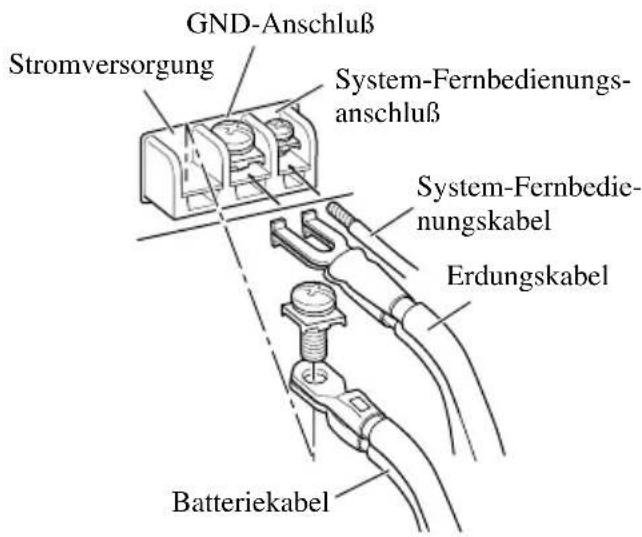

4. Die Drahte an die Klemme anschließen.

• Befestigen Sie die Drähte sicher mit den Klemmenschrauben.

Anschluß der Laufsprecher-Ausgang-Klemmen

1. Die Enden der Laufsprecherkabel um ca. 10mm mit einer Kneifzange oder einem Schneider abisolieren und die Kabelenden zusammendrehen.

2. Bringen Sie Kabelschuhe an den Enden der Laufsprecherkabel an. Kontaktzungen nicht mitgeliefert.

• Mit einer Zange o.a. die Kontaktzungen am Draht festklemen.

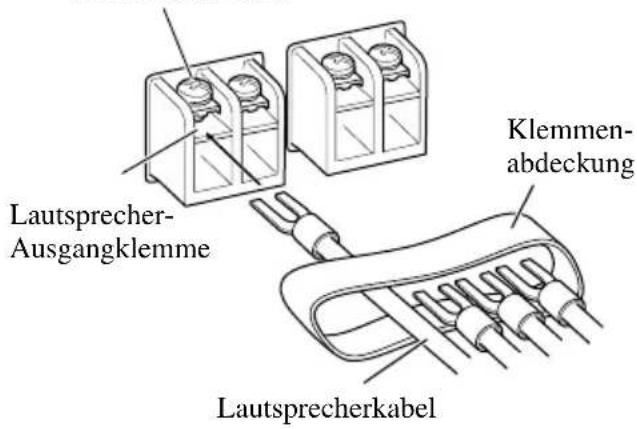

3. Schlieben Sie die Lautsprecher-kabel an die Lautsprecherausgangklemen an.

Die Lautsprecherkabel zum Anschluß durch die Klemmenabdeckung führen.
Die Lautsprecherdrechte fest mit den Klemmenschrauben befestigen.

Klemmenschraube

4. Auf die Klemmenabdeckung drücken.

Benutzung des Laufsprecher-Eingangs

Den Engangsdraht des Autostereolautsprechers mit dem gelieferten Verbinder an den Veränderungen eingezogen.
- So darf man das RCA-Input und das Input vom Lautsprecher nicht zur gliechen Zeit anschliessen.

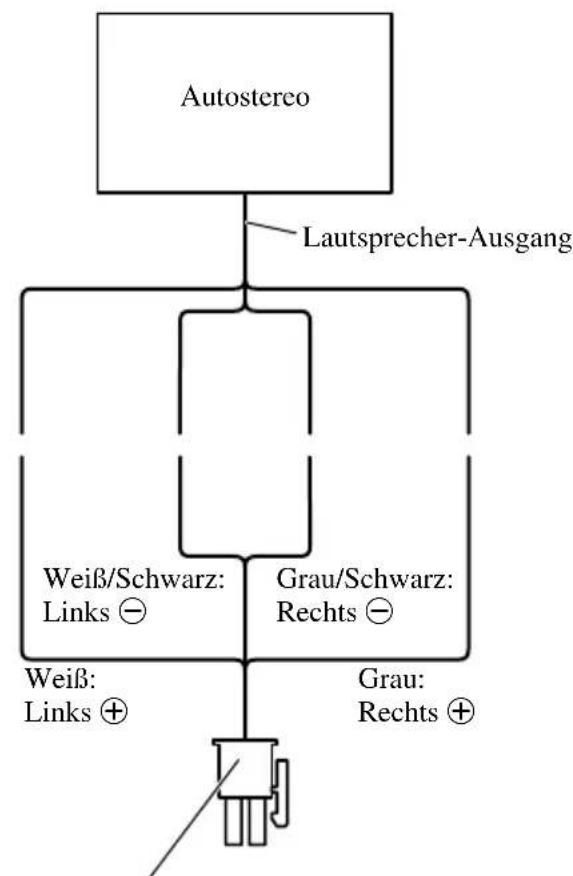

■Verbingdungen bei der Benutzung des Laufsprecher-Eingangs

Verbinder des Lautsprecher-Eingangs Zum Lautsprecher-Eingangsklemme与此es Geräts.

Anschließlich der Laufsprecherkabel

Die Laufsprecherausgang-Betriebsart kann Zwei-kanal (Stereo) oder Einkanal (Mono) sein. Schliessen Sie den Laufsprecherkabel an, um der Tonart anzupassen, gemäss folgenden Bilder.

• So darf man das RCA-Input und das Input vom Lautsprecher nicht zur gliechen Zeit anschliessen.

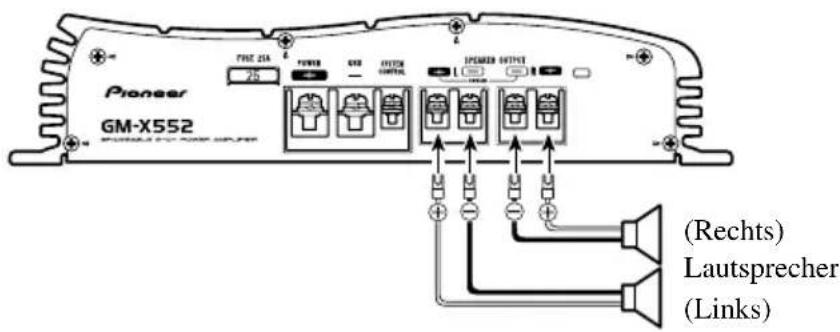

Zwei-Kanal-Modus (stereo)

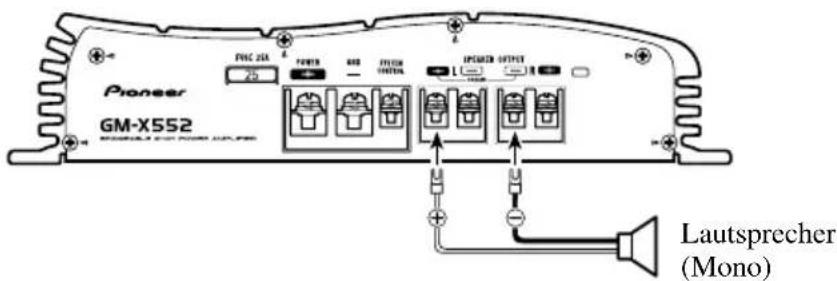

Ein-Kanal-Modus (mono)

VORSICHT

• Keinesfalls an Orten einbauen:

-Plätze, an denen sich der Fahrer oder die Fahrzeuginsassen bei platzlichem Abbremsen am Gerät verletzen konnten
-Plätze, an denen das Gerät den Fahrer behindern könnte, wie z.B. auf dem Boden vor der Fahrersitz.
- Achten Sie daraufuf, daß sich die Anschlußkabel nicht im Schiebemechanismus der Sitze verklemmen und auf diese Weise einen Kurzschluß verursachen.
- Bestätigen Sie vor dem Bohren, daß sich hinter der Konsole keine Teile befinden, die nicht beschädigt werden dürfen. Schützen Sie alle Kabel und wichtigen Teile wie Benzinleitungen und Bremsleitungen und elektrischen Leitungen vor Schäden.
- Bringen Sie Schneidschrauben so an, daß die Schraubenspitze keines der Kabel berührt. Andernfalls konnen die Kabel durch die Vibrationen des Fahrzeugs beschädigt werden und Brände verursachen.
- Der Veränder darf nicht an Stellen installiert werden, an denen er mit Flüssigkeiten in Berührung kommt, da anderenfalls elektrische Schlaggefahren besteht.
- Um einen ordnungsgemäßen Einbau zu gewährleisten, verwenden Sie die mitgelieferten Teile wie spezifiziert. Falls andere Teile außer den spezifizierten verwendet werden, so konnten innere Teile des Verständers beschädigt werden oder diese konnten sich losen, und der Verständer sich ausschalten.

Verhindern von Fehlfunktionen

• Beachten Sie zur Gewährleistung ausreichender Wärmeableitung beim Einbau die folgende Punkte.
  —Lassen Sie genügend Freiraum über dem Verstärker, damit richtige Ventilation gewährleistet ist.
  —Decken Sie den Veränder nicht mit einer Bodenmatte oder einem Teppich ab.
• Den Verstärker keinesfalls in der Nähe einer Türe einbauen, wo er naß werden konnte.

• Bauen Sie den Veränder nicht an unstabilen Plätzen ein, wie z.B. auf dem Ersatzreifenhalter.
  Die Beste Einbauposition ist je nach Autotyp unterschiedlich. Befestigen Sie den Veränder an einem sicheren Platz.

• Führer Sie vorübergehende Anschlüsse zuerst durch, und stellen Sie safer, daß der Veränderung und das System safer Funktionieren.

• Achten Sie nach dem Einbau des Verständerkers darauf, daß Ersatzreifen, Wagenheber und Werkzeuge noch leicht zuganglich sind.

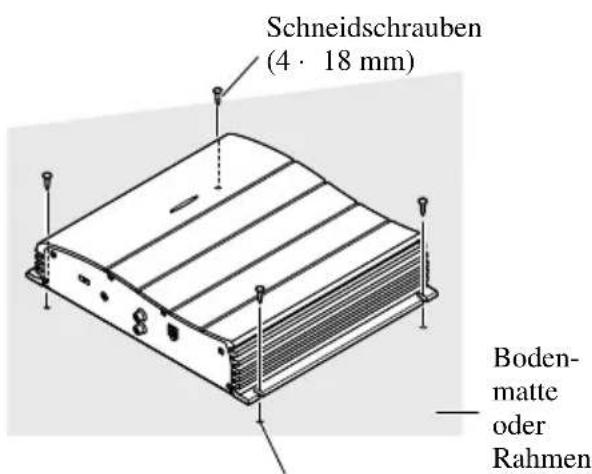

Beispiel eines Einbau auf einer Bodenmatte oder auf dem Rahmen

1. Legen Sie den Veränder auf die Stelle, an welcher dieser eingebaut werden soll. Setzen Sie die mitgelieferen Schneidschrauben (4·18 mm) in die Schraubenlocher ein. Drücken Sie die Schrauben mit einem Schraubenzieher, so daß diese Markierungen hinterlassen, wo diese eingesetzt werden sollen.
2. Bohren Sie Llicher mit einem Durchmesser von 2,5 mm an den zuvor markierten Punkten, und bringen Sie den Veränder an, entweder direkt am Teppich oder am Rahmen.

Bohren Sie ein Loch mit einem Durchmesser von 2,5 mm

GM-X552

Stromversorgung 14,4 V Gleichspannung (Toleranz 10,8 - 15,1 V)

Erdungssystem Negativ

Leistungsaufnahme 13,2 A (bei gleichbleibendem Strom, 4

Durchschnittliche Stromentnahme* 4,4 A (4 Ω für zwei Kanäle)

7,4 A (4 Ω für ein Kanal)

Sicherung 25 A

Abmessungen 279 (B) · 58 (H) · 237 (T) mm

Gewicht 3,6 kg (Kabel nicht eingeschlossen)

Max. Ausgangsleistung 100 W·2/300 W·1

Dauerausgangsleistung 75 W·2/230 W·1 (DIN45324, +B = 14,4 V)

Vcrbraucher-Impedanz 4Ω (2-8Ωzulässig)

(Brückenverbindung: 4 - 8 Ω zulässig)

Frequenzgang 10 - 50.000 Hz (+0 dB, -1 dB)

Signalrauschabstand 100 dB (IEC-A-Netz)

Verzerrungen 0,008% (10 W, 1 kHz)

Kanaltrennung 60 dB (1 kHz)

Tiefpaßfilter Trennfrequency: 80 Hz

Trennkurve: -12dB / oct

Max. Eingangsstufe/Impedanz RCA: 6,5 V/22 kΩ (0,4 - 6,5 V)

Lautsprecher: 26V / 40k (1,6-26 V)

Hinweis:

• Änderungen der technischen Daten und des Designs jederzeit vorbehalten.

*Durchschnittliche Stromentnahme

Die durchschnittliche Stromentnahme entspricht fast der maximalen

Stromentnahme diesen Gerätes, wenn ein Audiosignal eingegeben wird.

Verwenden Sie diesen Wert, wenn Sie die Gesamtstromentnahmen für mehrere

Leistungsverträger berechnen sollen.

GM-X352

Stromversorgung 14,4 V Gleichspannung (Toleranz 10,8 - 15,1 V)

Erdungssystem Negative

Leistungsaufnahme 11,3 A (bei gleichbleibendem Strom, 4

Durchschnittliche Stromentnahme* 3,8 A (4 Ω für zwei Kanäle)

5,9 A (4 Ω für ein Kanal)

Sicherung 20 A

Abmessungen 279 (B) · 58 (H) · 157 (T) mm

Gewicht 2,5 kg (Kabel nicht eingeschlossen)

Max. Ausgangsleistung 80 W·2/200 W·1

Dauerausgangsleistung 60 W·2/150 W·1 (DIN45324, +B = 14,4 V)

Vcrbraucher-Impedanz 4Ω (2-8Ωzulässig)

(Brückenverbindung: 4 - 8 Ω zulässig)

Frequenzgang 10 - 50.000 Hz (+0 dB, -1 dB)

Signalrauschabstand 100 dB (IEC-A-Netz)

Verzerrungen 0,008% (10 W, 1 kHz)

Kanaltrennung 60 dB (1 kHz)

TiefpaBfilter Trennfrequency: 80 Hz

Trennkurve: -12 dB/oct

Max. Eingangsstufe/Impedanz RCA: 6,5 V/22 kΩ (0,4 - 6,5 V)

Lautsprecher: 26V / 40k (1,6-26 V)

Hinweis:

• Änderungen der technischen Daten und des Designs jederzeit vorbehalten.

*Durchschnittliche Stromentnahme

• Die durchschnittliche Stromentnahme entspricht fast der maximalen Stromentnahme diesen Gerätes, wenn ein Audiosignal eingegeben wird. Verwenden Sie diesen Wert, wenn Sie die Gesamtstromentnahmen für mehrere Leistungsverträger berechnen wollen.
