BEDIENUNGSANLEITUNG GM-X354 PIONEER

Vor Gebrauch dieses Produkts ...... 2

Im Störungsfall 2

WARNUNG 2

Einstellen dieses Geräts ...... 3

Verstärkungsregelung 3

Eingangswahlschalter 3

Stromanzeige 4

Interferenzschutzschalter (BFC) 4

LPF (Tiefpaßfilter)/HPF (Hochpaßfilter)-Wahlschalter 4

Anschluß der Einheit .... 5

Auschlußschema 6

Anschluß der Stromversorgung 7

Anschluß der Lautsprecher-Ausgang- Klemmen 7

Benutzung des Lautsprecher-Eingangs ...... 8

Anschließen der Lautsprecherkabel 9

Einbau 11

Beispiel eines Einbaus auf einer Bodenmatte oder auf dem Rahmen .... 11

Technische Daten 12

Dieses Produkt entspricht den EMC-Richtlinien (89/336/EEC, 92/31/EEC) und CE-Markierungsrichtlinien (93/68/EEC).

Vielen Dank für den Kauf dieses PIONEER Produkts. Diese Bedienungsanleitung vor der Inbetriebnahme sorgfältig durchlesen.

Im Störungsfall

Bei Betriebsstörungen den Händler oder eine PIONEER-Kundendienststelle konsultieren.

WARNUNG

• Nur das getrennt erhältliche rote Spezial-Batterie- und Massekabel [RD-223] verwenden. Das Batteriekabel direkt an den Pluspol (+) der Wagenbatterie und das Massekabel an Karosseriemasse anschließen.
• Fassen Sie den Verstärker nicht mit nassen Händen an, da Sie anderenfalls einen elektrischen Schlag erleiden können. Berühren Sie den Verstärker auch nicht, wenn dieser naß ist.
• Lassen Sie die Lautstärke so eingestellt, daß Sie beim Fahren noch Verkehrsgeräusche hören können. Es ist gefährlich, ein Fahrzeug zu führen, ohne Verkehrsgeräusche von außen hören zu können.
  • Die Anschlüsse der Stromversorgung und der Lautsprecher überprüfen, wenn die Sicherung des getrennt erhältlichen Batteriekabels oder die Verstärker-Sicherung durchbrennt. Machen Sie die Ursache ausfindig, beheben Sie die Störung, und ersetzen Sie die Sicherung dann durch eine andere mit derselben Größe und demselben Nennwert.
• Zur Vermeidung von Schäden am Verstärker und den Lautsprechern unterbricht eine Schutzschaltung automatisch die Stromversorgung zum Verstärker (der Klang setzt aus), sobald ein anormaler Betriebszuztand eintritt. Stellen Sie den Betriebsschalter in diesem Fall auf OFF, und überprüfen Sie die Stromversorgungs- und Lautsprecheranschlüsse. Ermitteln Sie die Ursache des Problems und schaffen Sie umgehend Abhilfe.
• Wenden Sie sich bitte an ihren Fachhhändler, falls sich die Ursache der Störung nicht klären läßt.
• Trennen Sie zur Vermeidung von elektrischen Schlägen und Kurzschlüssen bei der Inbetriebnahme des Gerätes vorher unbedingt das Anschlußkabel vom negativen (–) Batteriepol ab.
• Überzeugen Sie sich, daß sich keine Teile hinter der Konsole befinden, wenn Sie ein Loch zum Einbau des Verstärkers bohren. Achten Sie darauf, daß alle Kabel und wichtigen Teile wie Benzin- und Bremsleitungen und die elektrischen Kabelbäume geschützt sind.

Verstärkungsregelung

Durch Einstellung der

Verstärkungsregler A und B kann der Ausgang der Auto-Stereo-Anlage dem Pioneer-Verstärker angepaßt werden. Normalerweise wird der verstaerkungsregelung auf die Position "NORMAL" eingestellt. Wenn die Ausgangsleistung niedrig ist, obwohl die Lautstärke der Auto-Stereo-Anlage aufgedreht ist, drehen Sie diese Regler im Uhrzeigersinn. Falls Verzerrungen auftreten, wenn die Lautstärke der Auto-Stereo-Anlage aufgedreht wird, drehen Sie diese Regler im Gegenuhrzeigersinn.

• Falls Sie nur einen Eingangsstecker verwenden, stellen Sie die Verstärkungsregler für die Lautsprecherausgänge A und B auf dieselbe Position ein.
• Bei Gebrauch mit einer mit RCA ausgestatteten Auto-Stereoanlage (Standard-Ausgang 500 mV) auf die Position NORMAL einstellen. Bei Gebrauch mit einer mit RCA ausgestatteten Pioneer-Auto-Stereoanlage mit einem maximalen Ausgang von 4 V oder mehr den Pegel dem Auto-Stereoanlagen-Ausgangspegel anpassen.
• Falls bei Gebrauch der Lautsprecher-Eingangsbuchsen zu starke Störungen auftreten, den Verstärkungsregler im Gegenuhrzeigersinn drehen.

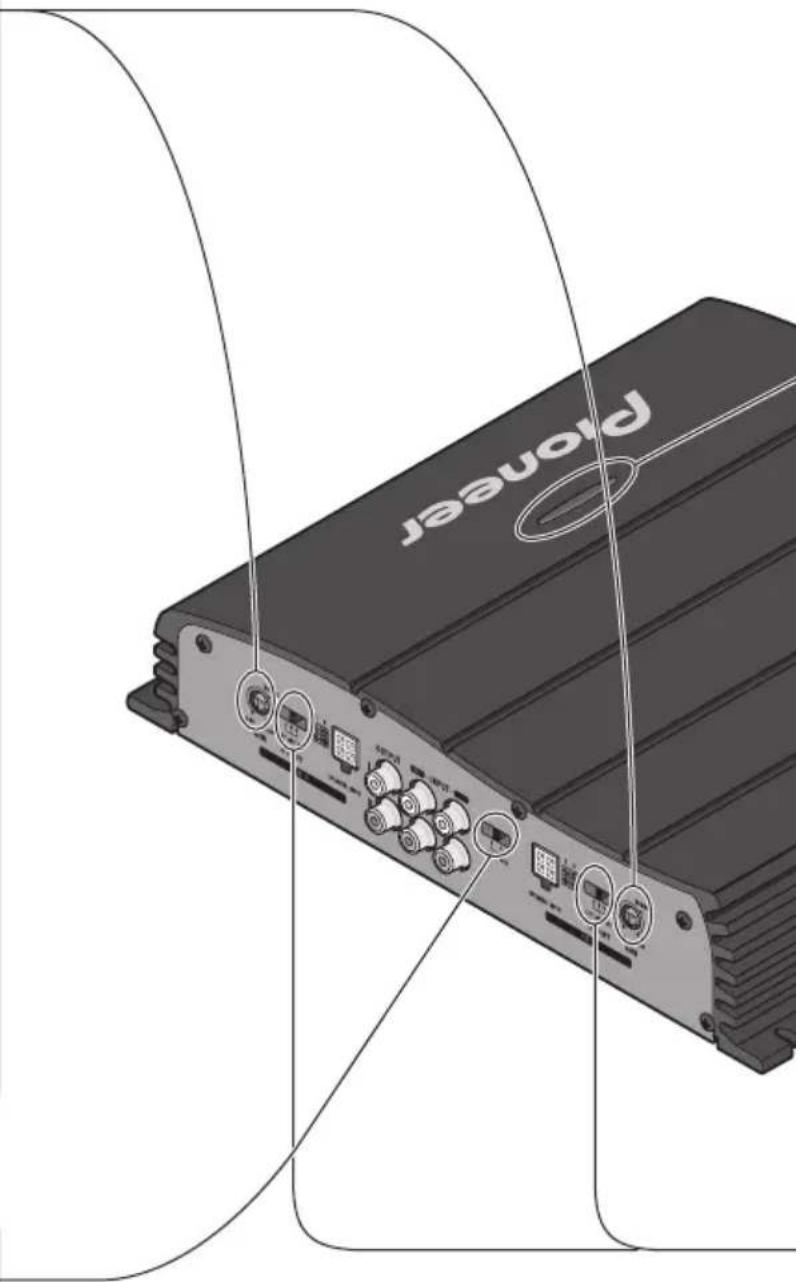

Eingangswahlschalter

Für Zwei-Kanal-Eingang diesen Schalter nach links legen. Für Vier-Kanal-Eingang diesen Schalter nach rechts legen.

Pioneer

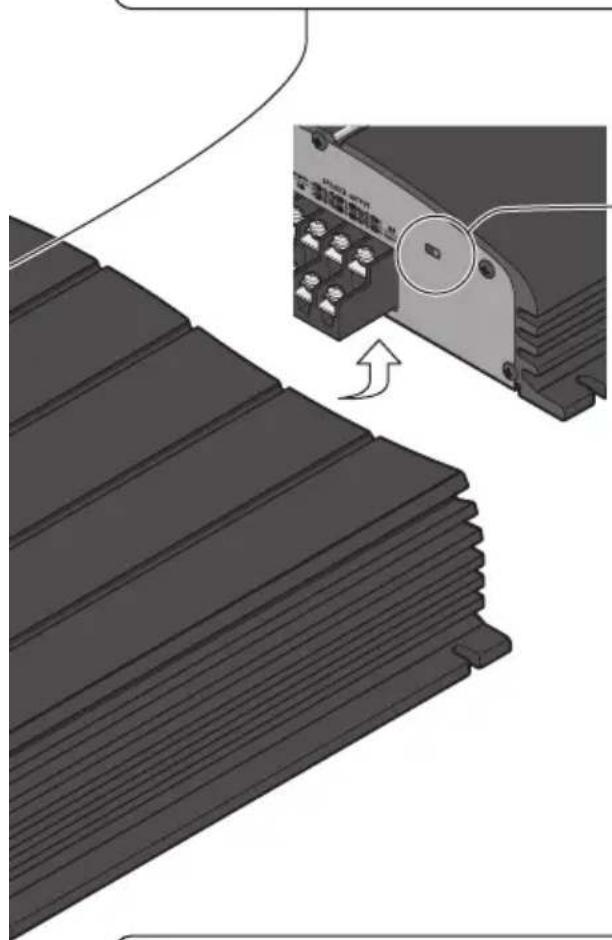

Stromanzeige

Die Stromanzeige leuchtet auf, wenn die Stromversorgung eingeschaltet wird.

Interferenzschutzschalter (BFC)

Verstellen Sie bitte den BFC-Schalter mittels eines kleinen empfehlten Schraubenziehers, falls Sie bei eingestelltem MW/LW-Sender Hintergrundgeräusche hören.

LPF (Tiefpaßfilter)/HPF (Hochpaßfilter)-Wahlschalter

Stellen Sie den LPF/HPF-Wahlschalter wie in folgendem Diagramm beschrieben ein, in Abhängigkeit von dem Lautsprechertyp der am Lautsprecher-Ausgangsanschluß und dem Fahrzeugstereo-System vorhanden ist:

LPF/HPF- Wahl- Auszugebender Audio- Lautsprecher- Bemerkungen schalter Frequenz-Bereich Typ

LPF (Links) Sehr niedriger Subwoofer Schließen Sie einen Frequenz-Bereich Subwoofer an.

OFF (Mitte) Vollbereich Vollbereich

HPF (Rechts)	Niedriger Frequenz-Bereich bis zu hohem Frequenz-Bereich wollen, da diese für ihre	Vollbereich	Wenn Sie die sehr niedrigen Frequenzen ausschalten
			Lautsprecher nicht notwendig sind.

VORSICHT

• Trennen Sie das Batterieanschlußkabel vom negativen (–) Batteriepol, um Kurzschlüsse und Schäden am Gerät zu vermeiden.
• Befestigen Sie die Kabel mit Kabelklemmen oder Klebeband. Kabel, die Kontakt mit Metallteilen haben, sollten an den betreffenden Stellen mit Klebeband isoliert werden.

• Vermeiden Sie beim Verlegen der Kabel Plätze, an denen die Kabel Wärmeeinwirkung ausgesetzt sind, wie z.B. in der Nähe der Heizung. Derartige Wärmeeinwirkung kann zu einer Beschädigung der Kabelisolierung und schließlich zu Kurzschlüssen über die Fahrzeugkarosserie führen.

• Achten Sie darauf, daß keines der Kabel bewegliche Fahrzeugteile, wie z.B. den Schalthebel, die Handbremse oder den Sitzverstellhebel, behindert.

• Kürzen Sie die Kabel nicht. Gekürzte Kabel können einen Ausfall der Schutzschaltung verursachen.
• Leiten Sie neimals Strom an andere Geräte, indem Sie die Isolierung des Spannungsversorgungskabels dieses Gerätes freilegen und anzapfen. Die hieraus resultierende Überschreitung der Spannungsbelastungskapazität des Kabels hat Überhitzung zur Folge.

Um Schäden zu vermeiden

• Keinesfalls das Lautsprecherkabel direkt erden oder einen negativen Anschluß (–) für mehrere Lautsprecher gleichzeitig anschließen.
• Dieses Gerät ist für Fahrzeuge mit einer 12 Volt Batterie und negativer Erdung bestimmt. Vor dem Einbau in ein Freizeitfahrzeug, Laster oder Bus, die Spannung der Batterie überprüfen.
• Wenn die Autostereoanlage längere Zeit eingeschaltet bleibt, während der Motor nicht oder nur im Leerlauf läuft, so könnte dies zu einer Entladung der Batterie führen. Schalten Sie Ihr Stereogerät aus, wenn der Motor im Leerlauf oder im Stillstand ist.
• Sollte die System-Fernbedienungskabel des Verstärkers am Stromanschluß über den Zündungsschalter angeschlossen sein (12 V Gleichspannung), so ist der Verstärker immer eingeschaltet, wenn die Zündung eingeschaltet wird, unabhängig davon, ob das Stereogerät ein- oder ausgeschaltet ist. In diesem Fall könnte es zu einer Entladung der Batterie kommen, wenn der Motor im Stillstand oder im Leerlauf betrieben wird.

• Die mit dem Verstaerker geschaltene Lautsprecher sollten follgenden Kriterien ensprechen. Sonst wuerden sie in Brand gereaten, Qualm stossen oder beschaedigt werden. Die Impendanz des Lautsprechers musste zwischen 2 und 8 Ohm sein. Trotzdem musste sie der Binaural- und anderen Brueckenschaltung zwischen 4 und 8 Ohm sein.
- Das getrennt erhältliche Batteriekabel installieren und möglichst weit von den Lautsprecherkabeln entfernt verlegen. Getrennt erhältliches Batteriekabel, Massekabel, Lautsprecherkabel und Verstärker möglichst weit von Antenne, Antennenkabel und Tuner entfernt installieren/verlegen.
- Kabel dieses Geräts und die anderer Geräte können unterschiedliche Farben haben, auch wenn sie die gleichen Funktionen haben. Beim Anschluß dieses Geräts an ein anderes Gerät unter Bezugnahme auf die mit beiden Geräten mitgelieferten Installationsanleitungen die Kabel mit derselben Funktion verbinden.

Lautsprecherkanal Lautsprechertyp Stromversorgung
Vier-Kanal	Subwoofer Nominaler Eingang: Min. 45 W
	Andere als Subwoofer Max. Eingang: Min. 70 W
Zwei-Kanal	Subwoofer Nominaler Eingang: Min. 125 W
	Andere als Subwoofer Max. Eingang: Min. 140 W
Drei-Kanal-Laut- Subwoofer Nominaler Eingang: Min. 45 W
sprecher-Ausgang A Andere als Subwoofer Max. Eingang: Min. 70 W
Drei-Kanal-Laut- Subwoofer Nominaler Eingang: Min. 125 W
sprecher-Ausgang B Andere als Subwoofer Max. Eingang: Min. 140 W

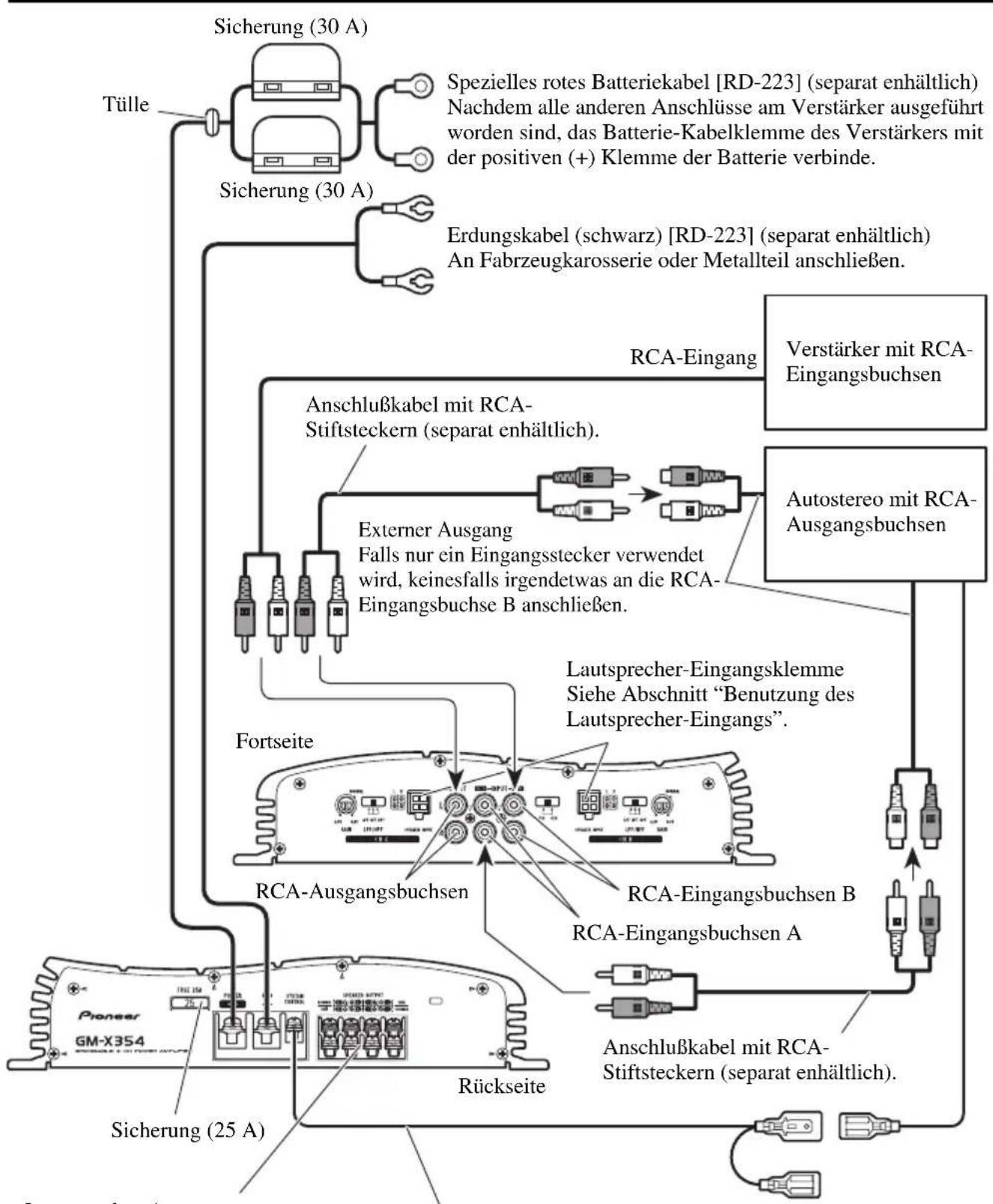

Auschlußschema

Lautsprecher-Ausgangsklemme
Siehe Abschnitt: "Anschließen der Lautsprecherkabel" für Einzelheiten bezüglich des Lautsprecheranschlusses.
System-Fernbedienungskabel (separat erhältlich)
Den Stecker dieses Kabels an die System-Fernbedienungsbuchse der Auto-Stereoanlage anschließen (SYSTEM REMOTE CONTROL). Die Buchse kann am Auto-Antennen-Relais-Anschluß angeschlossen werden. Sollte das Autostereo nicht über einen Fernbedienungs-Systems-Regler-Anschluß verfügen, schließen Sie das steckteil am Stromanschluß des Zündschalters an.

Anschluß der Stromversorgung

- Nur das getrennt erhältliche rote Spezial-Batterie- und Massekabel [RD-223] verwenden. Das Batteriekabel direkt an den Pluspol (+) der Wagenbatterie und das Massekabel an Karosseriemasse anschließen.

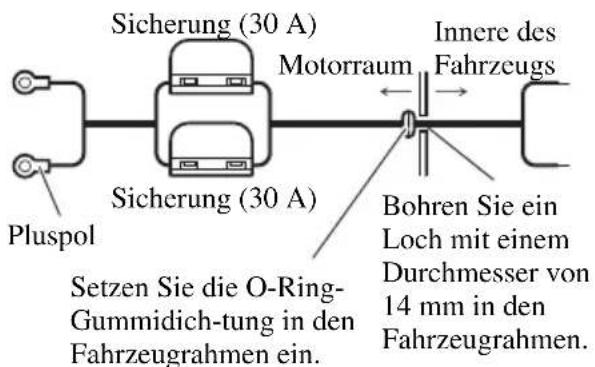

1. Führen Sie das Batteriekabel vom Motorraum in den Fahrgastraum.

- Nachdem alle Verkabelungen am Verstärker ausgeführt worden sind, verbinden Sie die Batterie-Kabelklemme des Verstärkers mit der positiven (+) Klemme der Batterie.

Sicherung (30 A) Motorraum Innere des Fahrzeugs Pluspol Sicherung (30 A) Bohren Sie ein Loch mit einem Durchmesser von 14 mm in den Fahrzeugrahmen. Setzen Sie die O-Ring-Gummidich-tung in den Fahrzeugrahmen ein.

2. Verdrillen Sie Batteriekabel, Massekabel und System-Fernbedienungskabel.

Zusammendrehen

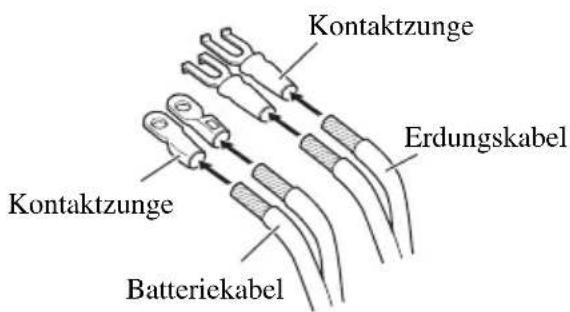

3. Bringen Sie Kabelschuhe an den Kabelenden an. Kontaktzungen nicht mitgeliefert.

- Mit einer Zange o.ä. die Kontaktzungen am Draht festklemmen.

Kontaktzunge Erdungskabel Kontaktzunge Batteriekabel

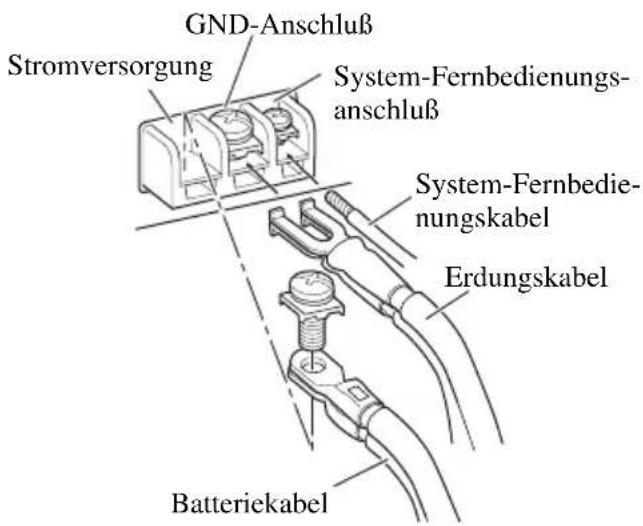

4. Die Drähte an die Klemme anschließen.

- Beftestigen Sie die Drähte sicher mit den Klemmenschrauben.

GND-Anschluß Stromversorgung System-Fernbedienungsanschluß System-Fernbedienungskabel Erdungskabel Batteriekabel

Anschluß der Lautsprecher-Ausgang-Klemmen

1. Die Enden der Lautsprecherkabel um ca. 10 mm mit einer Kneifzange oder einem Schneider abisolieren und die Kabelenden zusammen-drehen.

Zusammendrehen 10 mm

2. Bringen Sie Kabelschuhe an den Enden der Lautsprecherkabel an. Kontaktzungen nicht mitgeliefert.

- Mit einer Zange o.ä. die Kontaktzungen am Draht festklemmen.

Kontaktzunge Lautsprecherkabel

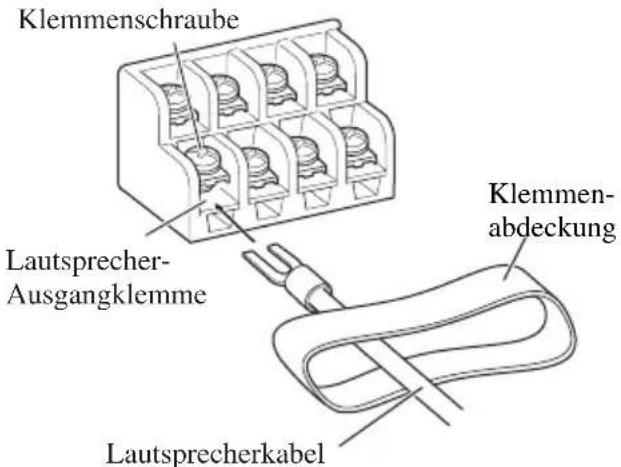

3. Schließen Sie die Lautsprecher- kabel an die Lautsprecheraus- gangklemmen an.

• Die Lautsprecherkabel zum Anschluß durch die Klemmenabdeckung führen.
• Die Lautsprecherdrähte fest mit den Klemmenschrauben befestigen.

Klemmenschraube Lautsprecher- Ausgangklemme Klemmen- abdeckung Lautsprecherkabel

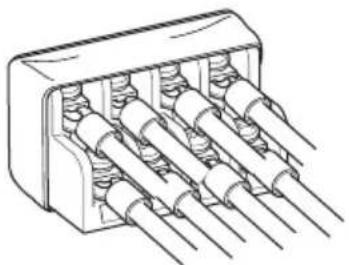

4. Auf die Klemmenabdeckung drücken.

Benutzung des Lautsprecher-Eingangs

Den Eingangsdraht des Autostereolautsprechers mit dem gelieferten Verbinder an den Verstärker anschließen.
- So darf man das RCA-Input und das Input vom Lautsprecher nicht zur gliechen Zeit anschliessen.

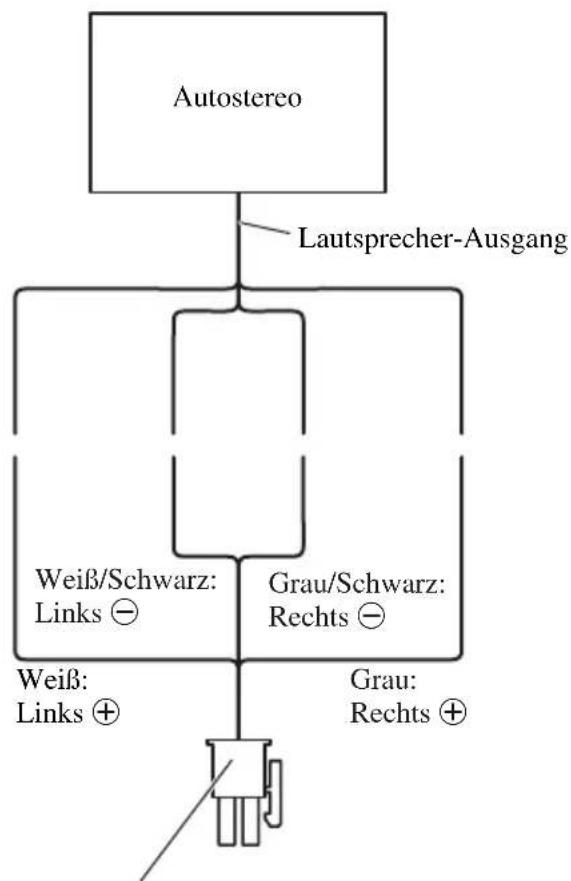

■Verbingdungen bei der Benutzung des Lautsprecher-Eingangs

Verbinder des Lautsprecher-Eingangs Zum Lautsprecher-Eingangsklemme dieses Geräts.

Anschließen der Lautsprecherkabel

Der Lautsprecher-Ausgabe-Modus kann auf Vier-Kanal, Drei-Kanal (Stereo + Mono) oder Zwei-Kanal (Stereo, Mono) eingestellt werden. Schliessen Sie den Lautsprecherkabel an, um der Tonart anzupassen, gemäss folgenden Bilder.

- Wenn entweder das RCA-Input oder das Input vom Lautsprecher angeschlossen wird, tritt das RCA-Output in Funktion. So darf man das RCA-Input und das Input vom Lautsprecher nicht zur gliechen Zeit anschliessen.

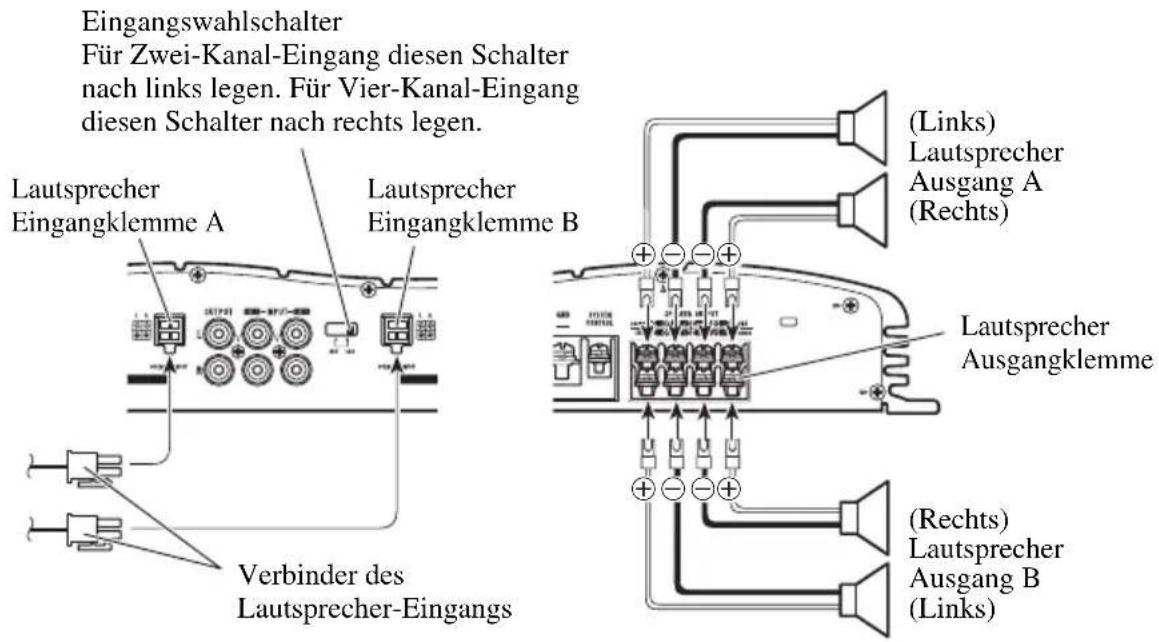

Vier-Kanal-Modus

Eingangswahlschalter Für Zwei-Kanal-Eingang diesen Schalter nach links legen. Für Vier-Kanal-Eingang diesen Schalter nach rechts legen. Lautsprecher Eingangklemme A Lautsprecher Eingangklemme B (Links) Lautsprecher Ausgang A (Rechts) Lautsprecher Ausgangklemme Verbinder des Lautsprecher-Eingangs (Rechts) Lautsprecher Ausgang B (Links)

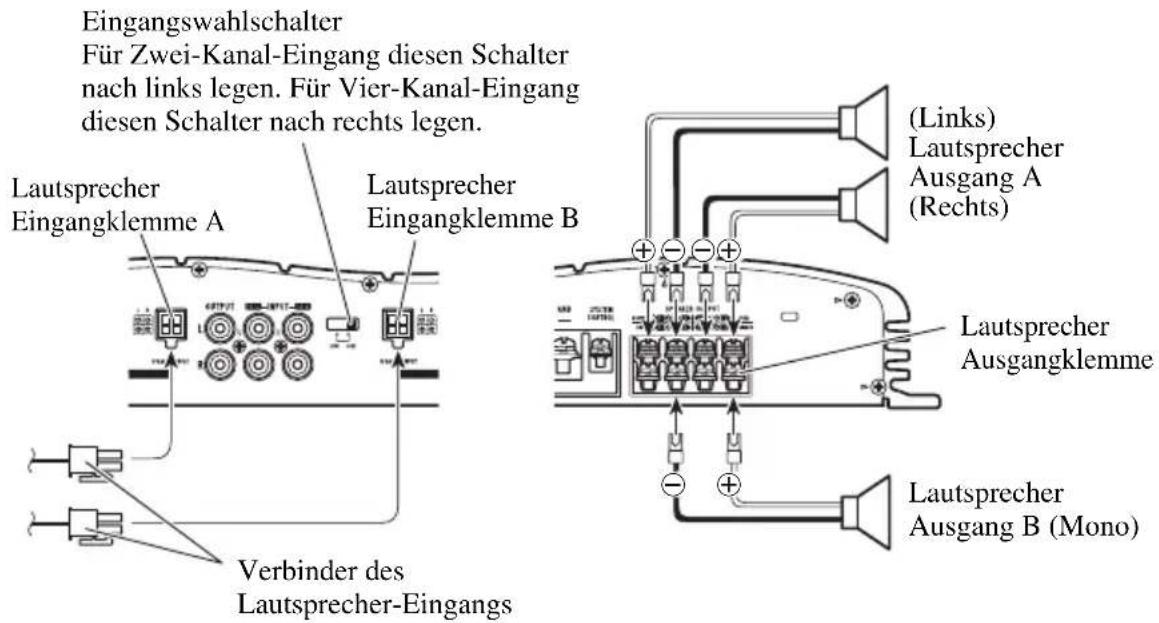

Drei-Kanal-Modus

Eingangswahlschalter Für Zwei-Kanal-Eingang diesen Schalter nach links legen. Für Vier-Kanal-Eingang diesen Schalter nach rechts legen. Lautsprecher Eingangklemme A Lautsprecher Eingangklemme B (Links) Lautsprecher Ausgang A (Rechts) Verbinder des Lautsprecher-Eingangs Lautsprecher Ausgangklemme Lautsprecher Ausgang B (Mono)

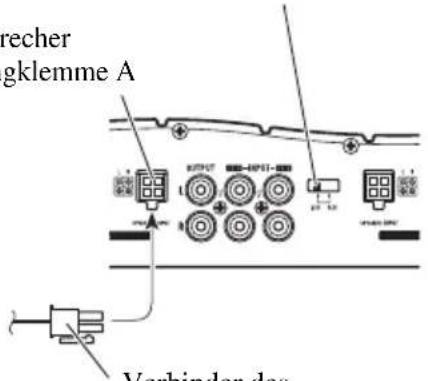

Zwei-Kanal-Modus (Stereo)

Eingangswahlschalter

Diesen Schalter nach links legen.

Lautsprecher

Eingangklemme A

recher gklemme A Vorbinder des

Verbinder des

Lautsprecher-Eingangs

Lautsprecher (Links) Lautsprecher Ausgangklemme Lautsprecher (Rechts)

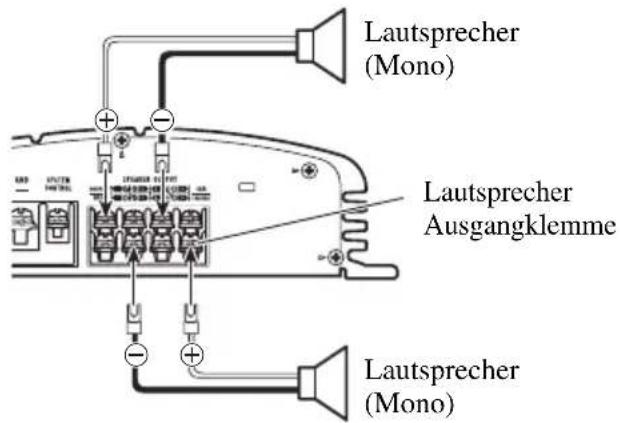

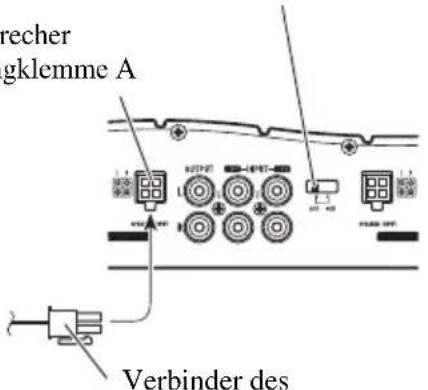

Zwei-Kanal-Modus (Mono)

Eingangswahlschalter

Diesen Schalter nach links legen.

Lautsprecher

Eingangklemme A

recher gklemme A Verbinder des

Verbinder des

Lautsprecher-Eingangs

Lautsprecher (Mono) Lautsprecher Ausgangklemme Lautsprecher (Mono)

VORSICHT

• Keinesfalls an Orten einbauen:

—Plätze, an denen sich der Fahrer oder die Fahrzeuginsassen bei plötzlichem Abbremsen am Gerät verletzen könnten.

—Plätze, an denen das Gerät den Fahrer behindern könnte, wie z.B. auf dem Boden vor der Fahrersitz.

- Achten Sie darauf, daß sich die Anschlußkabel nicht im Schiebemechanismus der Sitze verklemmen und auf diese Weise einen Kurzschluß verursachen.

- Bestätigen Sie vor dem Bohren, daß sich hinter der Konsole keine Teile befinden, die nicht beschädigt werden dürfen. Schützen Sie alle Kabel und wichtigen Teile wie Benzinleitungen und Bremsleitungen und elektrischen Leitungen vor Schäden.

- Bringen Sie Schneidschrauben so an, daß die Schraubenspitze keines der Kabel berührt. Andernfalls können die Kabel durch die Vibrationen des Fahrzeugs beschädigt werden und Brände verursachen.

- Der Verstärker darf nicht an Stellen installiert werden, an denen er mit Flüssigkeiten in Berührung kommen könnte, da anderenfalls elektrische Schlaggefahr besteht.

- Um einen ordnungsgemäßen Einbau zu gewährleisten, verwenden Sie die mitgelieferten Teile wie spezifiziert. Falls andere Teile außer den spezifizierten verwendet werden, so könnten innere Teile des Verstärkers beschädigt werden oder diese könnten sich lösen, und der Verstärker sich ausschalten.

Verhindern von Fehlfunktionen

- Beachten Sie zur Gewährleistung ausreichender Wärmeableitung beim Einbau die folgende Punkte.

—Lassen Sie genügend Freiraum über dem Verstärker, damit richtige Ventilation gewährleistet ist.

—Decken Sie den Verstärker nicht mit einer Bodenmatte oder einem Teppich ab.

- Den Verstärker keinesfalls in der Nähe einer Tür einbauen, wo er naß werden könnte.

- Bauen Sie den Verstärker nicht an unstabilen Plätzen ein, wie z.B. auf dem Ersatzreifenhalter.

• Die beste Einbauposition ist je nach Autotyp unterschiedlich. Befestigen Sie den Verstärker an einem sicheren Platz.

- Führen Sie vorübergehende Anschlüsse zuerst durch, und stellen Sie sicher, daß der Verstärker und das System sicher funktionieren.

- Achten Sie nach dem Einbau des Verstärkers darauf, daß Ersatzreifen, Wagenheber und Werkzeuge noch leicht zugänglich sind.

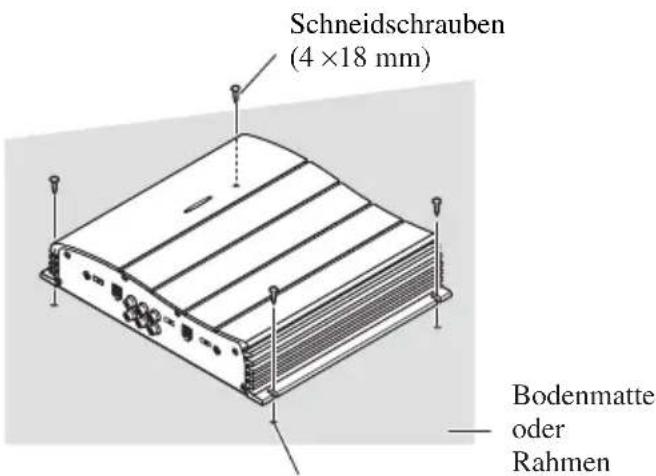

Beispiel eines Einbaus auf einer Bodenmatte oder auf dem Rahmen

1. Legen Sie den Verstärker auf die Stelle, an welcher dieser eingebaut werden soll. Setzen Sie die mitgelieferen Schneidschrauben (4 × 18 mm) in die Schraubenlöcher ein. Drücken Sie die Schrauben mit einem Schraubenzieher, so daß diese Markierungen hinterlassen, wo diese eingesetzt werden sollen.

2. Bohren Sie Löcher mit einem Durchmesser von 2,5 mm an den zuvor markierten Punkten, und bringen Sie den Verstärker an, entweder direkt am Teppich oder am Rahmen.

Schneidschrauben (4 ×18 mm) Bodenmatte oder Rahmen

Bohren Sie ein Loch mit einem Durchmesser von 2,5 mm

Technische Daten

Stromversorgung 14,4 V Gleichspannung (Toleranz 10,8 — 15,1 V)

Erdungssystem Negativ

Leistungsaufnahme 18,1 A (bei gleichbleibendem Strom, 4 Ω)

Durchschnittliche Stromentnahme* 6,6 A (4 Ω für Vier-Kanal)

9,0 A (4 Ω für Zwei-Kanal)

Sicherung 25 A

Abmessungen 279 (B) × 58 (H) × 237 (T) mm

Gewicht 3,6 kg (Kabel nicht eingeschlossen)

Max. Ausgangsleistung 70 W × 4 / 140 W × 2

Dauerausgangsleistung 45 W × 4 / 100 W × 2 (DIN45324, +B = 14,4 V)

Vcrbraucher-Impedanz 4 Ω (2 — 8 Ω zulässig)

(Brückenverbindung: 4 — 8 Ω zulässig)

Frequenzgang 10 — 50.000 Hz (+0 dB, -1 dB)

Signalrauschabstand 100 dB (IEC-A-Netz)

Verzerrungen 0,008% (10 W, 1 kHz)

Kanaltrennung 65 dB (1 kHz)

Tiefpaßfilter .... Trennfrequenz: 80 Hz

Trennkurve: -12 dB/oct

Hochpaßfilter .... Trennfrequenz: 80 Hz

Trennkurve: -12 dB/oct

Max. Eingangsstufe/Impedanz RCA: 6,5 V/22 kΩ (0,4 — 6,5 V)

Lautsprecher: 26 V/40 kΩ (1,6 — 26 V)

Hinweis:

- Änderungen der technischen Daten und des Designs jederzeit vorbehalten.

\*Durchschnittliche Stromentnahme

• Die durchschnittliche Stromentnahme entspricht fast der maximalen Stromentnahme dieses Gerätes, wenn ein Audiosignal eingegeben wird. Verwenden Sie diesen Wert, wenn Sie die Gesamtstromentnahmen für mehrere Leistungsverstärker berechnen wollen.

Table des matières

Technische gegevens 12
