MANUAL DE USUARIO GM-X354 PIONEER

Antes de usar este producto ...... 2

En caso de desperfectos 2

ADVERTENCIA 2

Ajuste de esta unidad .... 3

Control de ganancia 3

Interruptor de selección de entrada 3

Indicador de alimentación 4

Interruptor BFC (Control de la frecuencia de batido) 4

Interruptor de selección LPF (Filtro de paso bajo)/HPF (Filtro de paso alto) 4

Conexión de la unidad 5

Diagrama de conexión 6

Conexión del terminal de alimentación ..... 7

Conexión del terminal de salida de altavoz ..... 7

Uso de la entrada de altavoz 8

Conexión de los cables de altavoces ..... 9

Instalación 11

Ejemplo de instalación en la alfombra del piso o en el chasis .... 11

Especificaciones 12

Este producto cumple con las Directivas EMC (89/336/CEE, 92/31/CEE) y Directiva de Marcación CE (93/68/CEE).

Muchas gracias por la adquisición de este producto PIONEER. Antes de tratar de operarlo, lea atentamente este manual.

En caso de desperfectos

Si esta unidad no funciona correctamente, póngase en contacto con su distribuidor o con el Centro de Servicio PIONEER autorizado más cercano.

ADVERTENCIA

• Siempre utilice el cable de batería rojo especial y el cable de tierra [RD-223], vendidos separadamente. Conecte el cable de batería directamente al terminal positivo de la batería del vehículo (+) y el cable de tierra a la carrocería del vehículo.
• No toque en el amplificador con las manos mojadas. Caso contrario, usted puede llevar un choque eléctrico. Igualmente, no toque en el amplificador cuando esté mojado.
• Para seguridad del tráfico y para mantener condiciones de conducción seguras, mantenga el volumen suficientemente bajo de manera que aun se pueda escuchar el sonido del tráfico normal.
• Verifique las conexiones del suministro de energía y altavoces para ver si el fusible del cable de batería vendido separadamente o el fusible del amplificador se queman. Detecte la causa y soluzione el problema, y reemplace el fusible con un otro del mismo tamaño y régimen.
• Para evitar mal funcionamiento del amplificador y altavoces, el circuito de protección cortará la alimentación al amplificador (el sonido se detendrá) cuando se produzca una situación anormal. En tal caso, apague el sistema y verifique la conexión de la alimentación y altavoces. Detecte la causa y resuelva el problema.
• Contacte a su distribuidor si no puede detectar la causa.
• Para evitar choques eléctricos o cortocircuitors durante la conexión e instalación, asegúrese de desconectar el terminal negativo (−) de la batería antes de proceder.
• Confirme que ninguna parte quede detrás del panel, cuando perfore un orificio para la instalación del amplificador. Asegúrese de proteger todos los cables y equipos importantes, tales como líneas de combustibles, líneas de frenos y el cableado eléctrico.

Control de ganancia

El ajuste de los controles de ganancia A y B le ayuda a igualar la salida del equipo estéreo para automóvil al amplificador Pioneer. Normalmente, ajuste los controles de ganancia a la posición "NORMAL". Si la potencia de salida está baja aún cuando se aumenta el volumen del equipo estéreo del automóvil, gire esos controles a la derecha. Si se produce distorsión cuando se aumenta el volumen del equipo estéreo de automóvil, gire los controles a la izquierda.

• Si se usa solamente un enchufe de entrada, ajuste los controles de ganancia para las salidas de altavoz A y B a la misma posición.
• Cuando se usa un estéreo de automóvil equipado con RCA (salida estándar de 500 mV), ajuste a la posición NORMAL. Cuando use con un estéreo de automóvil Pioneer equipado con RCA con una salida máxima de 4 V o más, ajuste el nivel para adecuarse al nivel de salida del estéreo del automóvil.
• Si se oye ruido excesivo cuando se usan los terminales de entrada de altavoz, gire el control de nivel a la izquierda.

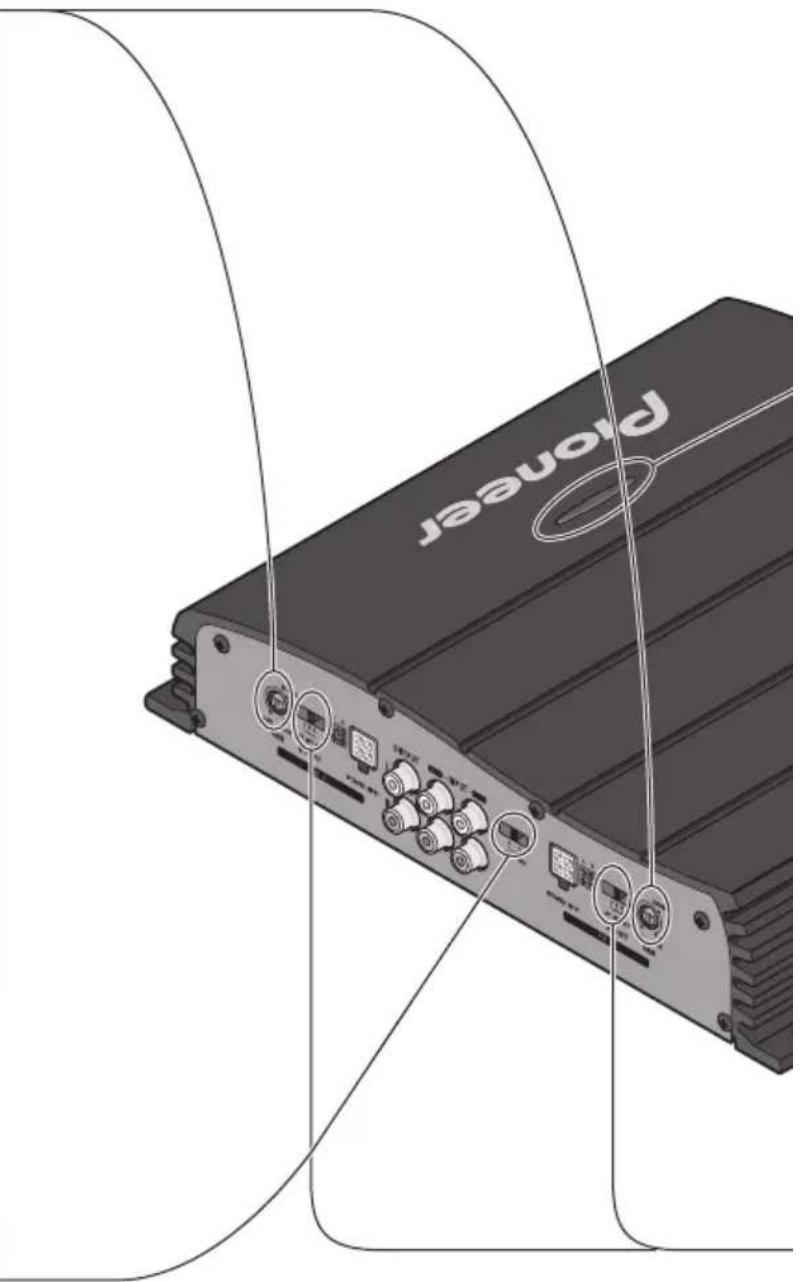

Interruptor de selección de entrada

Para la entrada de dos canales, deslice este interruptor hacia la izquierda. Para la entrada de cuatro canales, deslice este interruptor hacia la derecha.

Pioneer

Indicador de alimentación

El indicador de alimentación se ilumina cuando la unidad se encuentra activada.

Interruptor BFC (Control de la frecuencia de batido)

Si escucha sonidos de batido mientras está recibiendo una emisora de MW/LW con su estéreo de automóvil, cambie el interruptor BFC usando un destornillador pequeño.

Interruptor de selección LPF (Filtro de paso bajo)/HPF (Filtro de paso alto)

Ajuste el interruptor de selección LPF/HPF de la manera siguiente, de acuerdo al tipo de altavoz que se encuentra conectado al conector de salida de altavoz y al sistema estéreo de automóvil:

Interruptor de Gama de frecuencia Tipo de Observaciones selección LPF/HPF de audio a ser generada altavoz

LPF (izquierda) Gama de frecuencia Altavoz de Conecte a un altavoz de muy baja graves graves secundario. secundario

OFF (central) Gama completa Gama completa

HPF (derecha)	Gama de frecuencia
	baja a gama de
	frecuencia alta

Gama completa Utilice si desea cortar la gama de frecuencia muy baja debido a que no es necesaria para el altavoz que está usando.

PRECAUCION

• Quite el terminal negativo (−) de la batería para evitar riesgo de cortocircuitos y daño a la unidad.
• Asegure el alambrado con abrazaderas de cable o cinta adhesiva. Para proteger el alambrado, envuelva cinta adhesiva alrededor de ellos en donde contacta con partes metálicas.

• No tienda cables por donde puedan calentarse, por ejemplo donde el calentador sople sobre ellos. Si la aislación se calienta, podría resultar dañada, resultando en cortocircuito a través de la carrocería del vehículo.

• Asegúrese que los alambres no interfieran con partes móviles del vehículo como la palanca de cambios, el freno de mano o el mecanismo de deslizamiento de los asientos.

• No corte ningún cable. De otra manera, el circuito de protección podría no funcionar cuando debiera.
• Nunca alimente otro equipo cortando la aislación del cable de alimentación y conectándolo al cable. La capacidad de corriente del cable será excedida, causando sobrecalentamiento.

Para prevenir de daños

• No conecte a tierra (masa) el cable del altavoz directamente ni conecte un cable negativo (−) a varios altavoces.
• Esta unidad es para vehículos con una batería de 12 voltios y terminal negativo a tierra. Antes de instalar en un vehículo de recreación, camión u ómnibus, verifique el voltaje de la batería.
• Si el sistema estereofónico del coche está funcionando por un largo período de tiempo mientras el motor permanece inactivo o en marcha al ralentí, la batería puede agotarse. Apague el estéreo de automóvil cuando el motor se encuentre funcionando en marcha al ralenté o permanece in activo.

• Si el cable del control remoto de sistema del amplificador se conecta al terminal de alimentación a través del interruptor de encendido (12 V de CC), el amplificador estará siempre activado cuando el encendido está activado, sin considerar de si el estéreo de automóvil se encuentra activado o desactivado. Debido a esto, la batería puede agotarse si deja el motor funcionando en marcha al ralentí o permanece inactivo.

• Los altavoces a ser conectados al amplificador deben estar conforme con las normas listadas debajo. Si no cumplen con las normas, pueden combustionar, emitir humos o dañarse. El impedimiento altavoz debe estar de 2 a 8 ohms, pero en caso de que dos canales y otros puentes contecten, el impedimiento de altavoz debe ester de 4 a 8 ohms.

• Instale y coloque el cable de batería vendido separadamente lo más alejado posible de los cables de los altavoces. Instale y coloque el cable de batería y cable de tierra vendidos separadamente, los cables de los altavoces, y el amplificador lo más alejados posible de la antena, cable de antena y sintonizador.
• Los cables para esta unidad y aquéllas para las unidades pueden ser de colores diferentes aun si tienen la misma función. Cuando se conecta esta unidad a otra, refiérase a los manuales de instalación de ambas unidades y conecte los cables que tienen la misma función.

Canal de altavoces	Tipo de altavoz Alimentación
Cuatro canales	Altavoz de graves secundario Entrada nominal: 45 W mín.
	Diferente a un altavoz de graves secundario Entrada máxima: 70 W mín.
Dos canales	Altavoz de graves secundario Entrada nominal: 125 W mín.
	Diferente a un altavoz de graves secundario Entrada máxima: 140 W mín.
Salida de altavoz A	Altavoz de graves secundario Entrada nominal: 45 W mín.
de tres canales	Diferente a un altavoz de graves secundario Entrada máxima: 70 W mín.
Salida de altavoz B	Altavoz de graves secundario Entrada nominal: 125 W mín.
de tres canales	Diferente a un altavoz de graves secundario Entrada máxima: 140 W mín.

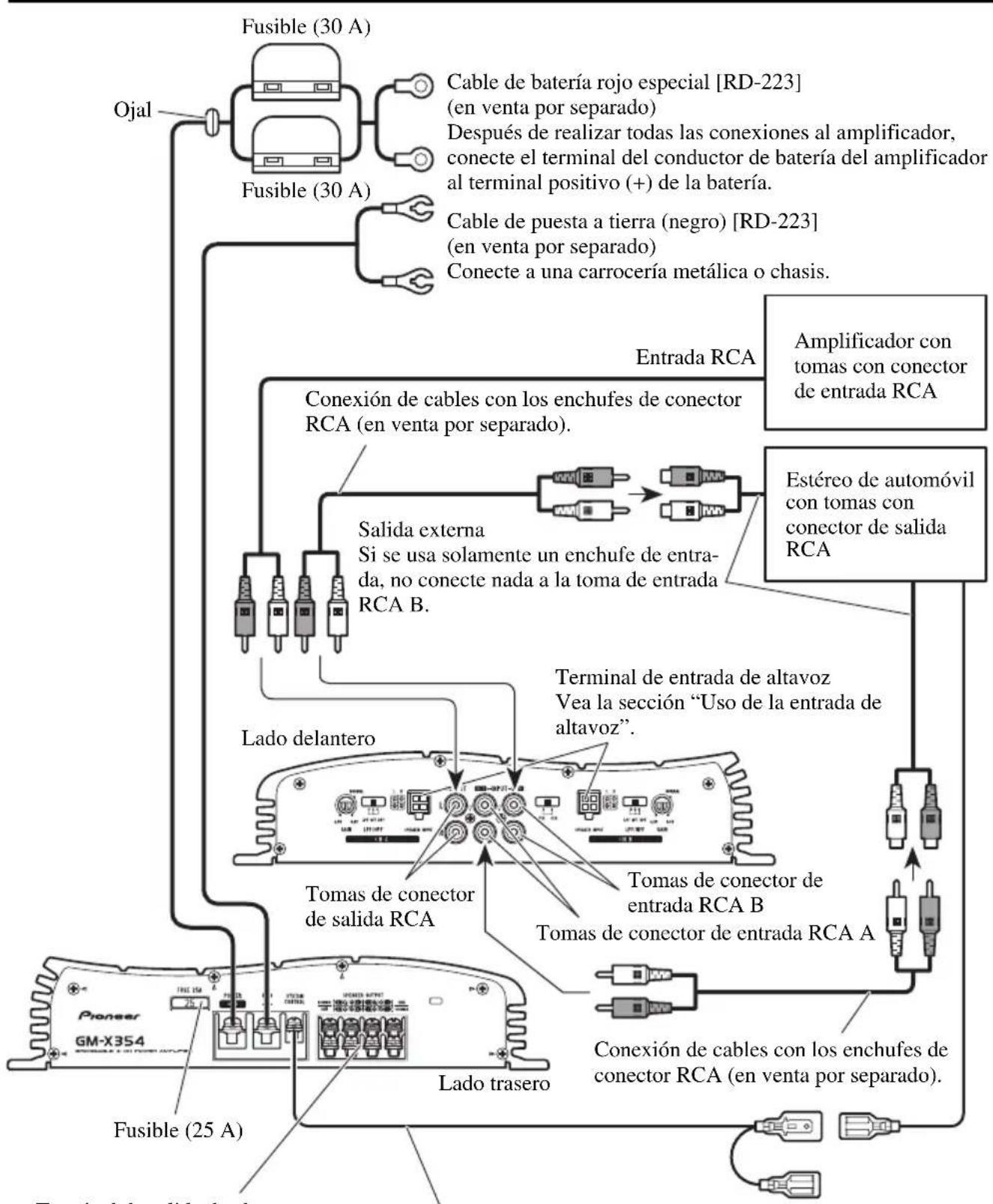

Diagrama de conexión

Terminal de salida de altavoz Vea la sección “Conexión de los cables de altavoces” para las instrucciones de conexión del altavoz.
Cable del control remoto del sistema (en venta por separado) Conecte el terminal macho de este hilo al terminal de control remoto de sistema del equipo estéreo para automóvil (SYSTEM REMOTE CONTROL). El terminal hembra puede ser conectado al terminal de control del relé de antena. Si el estéreo de automóvil no tiene un terminal de control remoto del sistema, conecte el terminal macho al terminal de alimentación a través del interruptor de encendido.

Conexión del terminal de alimentación

- Siempre utilice el cable de batería rojo especial y el cable de tierra [RD-223], vendidos separadamente. Conecte el cable de batería directamente al terminal positivo de la batería del vehículo (+) y el cable de tierra a la carrocería del vehículo.

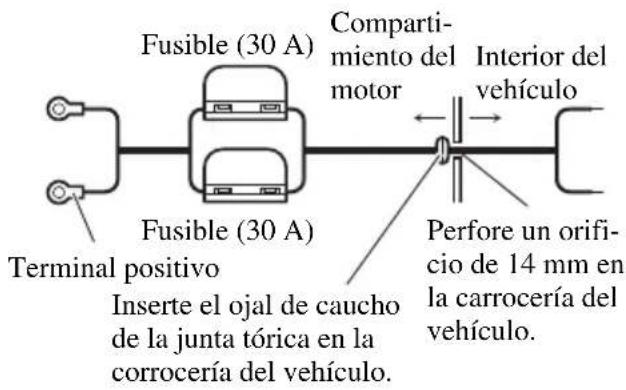

1. Pase el cable de batería desde el compartimiento del motor al interior del vehículo.

- Luego de hacer todas las otras conexiones al amplificador, conecte el terminal del conductor de batería del amplificador al terminal positivo (+) de la batería.

Fusible (30 A) Terminal positivo Inserte el ojal de caucho de la junta tórica en la corrocería del vehículo. Comparti- miento del motor Interior del vehículo Perfore un orifi- cio de 14 mm en la carrocería del vehículo.

2. Tuerza el cable de batería, cable de puesta a tierra y cable de control remoto del sistema.

Tuérzala

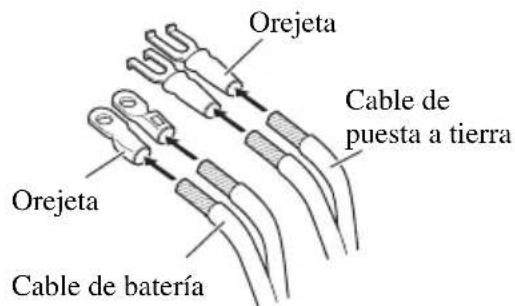

3. Fije las orejetas a los extremos de los cables. Orejetas no suministrados.

- Utilice alicates, etc. para plegar las orejetas a los cables.

Orejeta Cable de puesta a tierra Orejeta Cable de batería

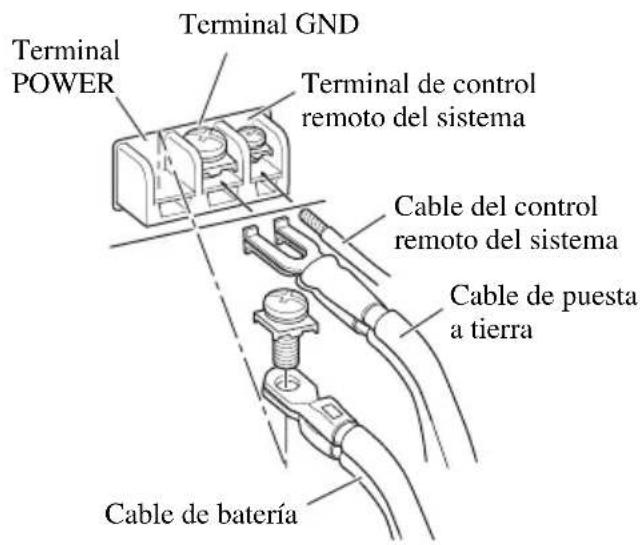

4. Conecte los cables al terminal.

- Fijar los cables firmemente utilizando los tornillos para terminales.

Terminal GND Terminal POWER Terminal de control remoto del sistema Cable del control remoto del sistema Cable de puesta a tierra Cable de batería

Conexión del terminal de salida de altavoz

1. Desnude la extremidad de los cables de altavoces utilizando alicates o una tajadera por aproximadamente 10 mm y tuérzala.

Tuérzala 10 mm

2. Fije las orejetas a los extremos de los cables de altavoz. Orejetas no suministrados.

- Utilice alicates, etc. para plegar las orejetas a los cables.

Orejeta Cable de altavoz

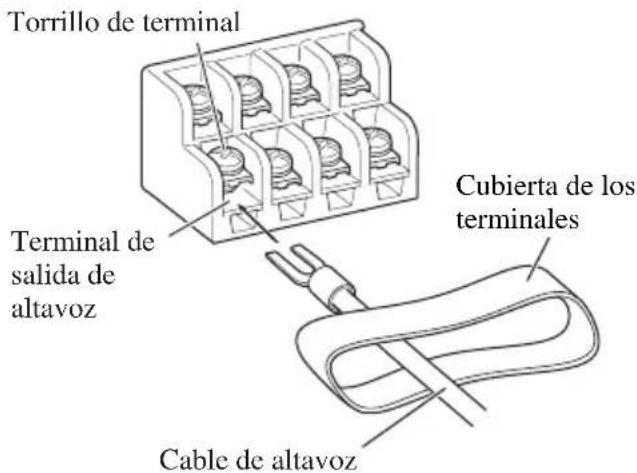

3. Conecte los cables de altavoz al terminal de salida de altavoz.

• Conecte los hilos de altavoz, pasándolos a través de la cubierta de los terminales.
• Fije los cables firmemente utilizando los tornillos para terminales.

Torrillo de terminal Terminal de salida de altavoz Cubierta de los terminales Cable de altavoz

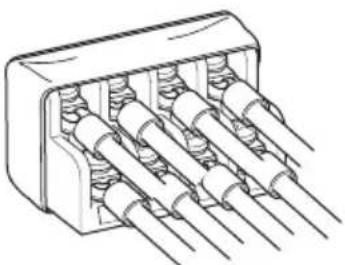

4. Empuje la cubierta de los terminales.

Uso de la entrada de altavoz

Conecte los hilos de la salida de altavoz del estéreo de automóvil al amplificador usando el conector de entrada de altavoz suministrado.

- No poder conectar tanto la entrada de RCA y la entrada de altavoz al mismo tiempo.

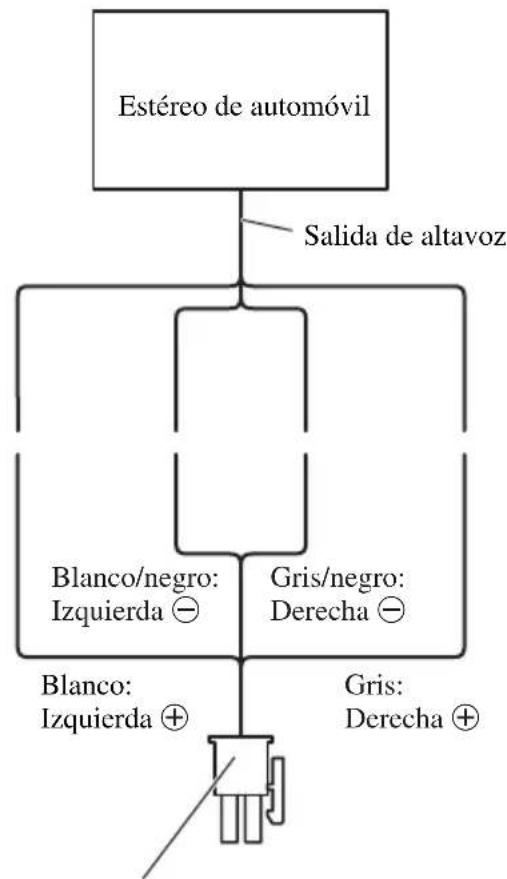

■Conexiones cuando se usa la entrada de altavoz

Conector de entrada de altavoz Al terminal de entrada de altavoz de esta unidad.

Conexión de los cables de altavoces

El modo de salida de altavoz puede ser de cuatro canales, tres canales (estéreo + mono) o dos canales (estéreo, mono). Conecte los cables de altavoz para ajustarse al modo según los diagramas mostrados abajo.

- Cuando la entrada de RCA o la entrada de altavoz está conectada, la salida de RCA viene funcionada. No poder conectar tanto la entrada de RCA y la entrada de altavoz al mismo tiempo.

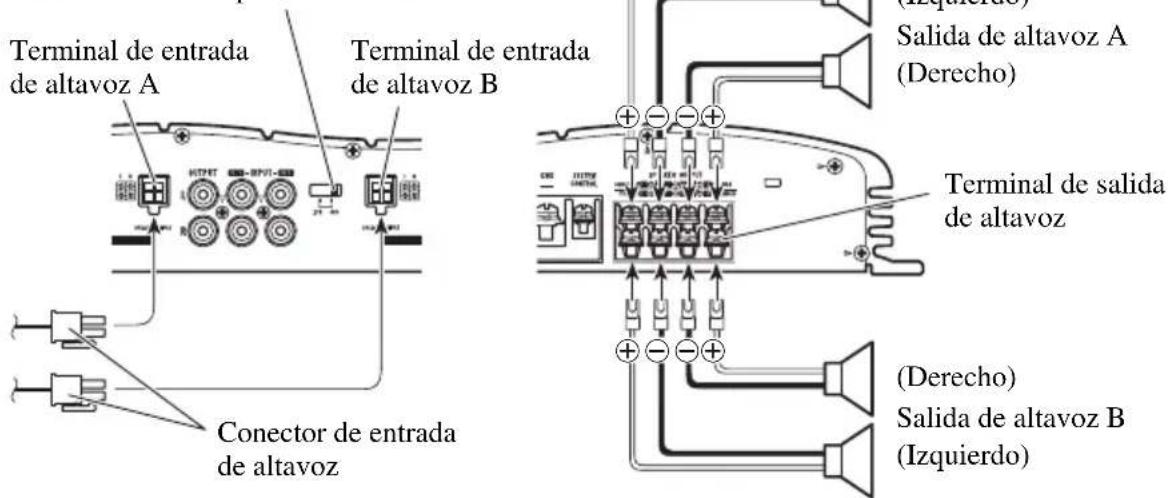

Modo de cuatro canales

Interruptor de selección de entrada Para la entrada de dos canales, deslice este interruptor hacia la izquierda. Para la entrada de cuatro canales, deslice este interruptor hacia la derecha.

Terminal de entrada de altavoz A Terminal de entrada de altavoz B Conector de entrada de altavoz (Derecho) Salida de altavoz A (Derecho) Terminal de salida de altavoz (Derecho) Salida de altavoz B (Izquierdo)

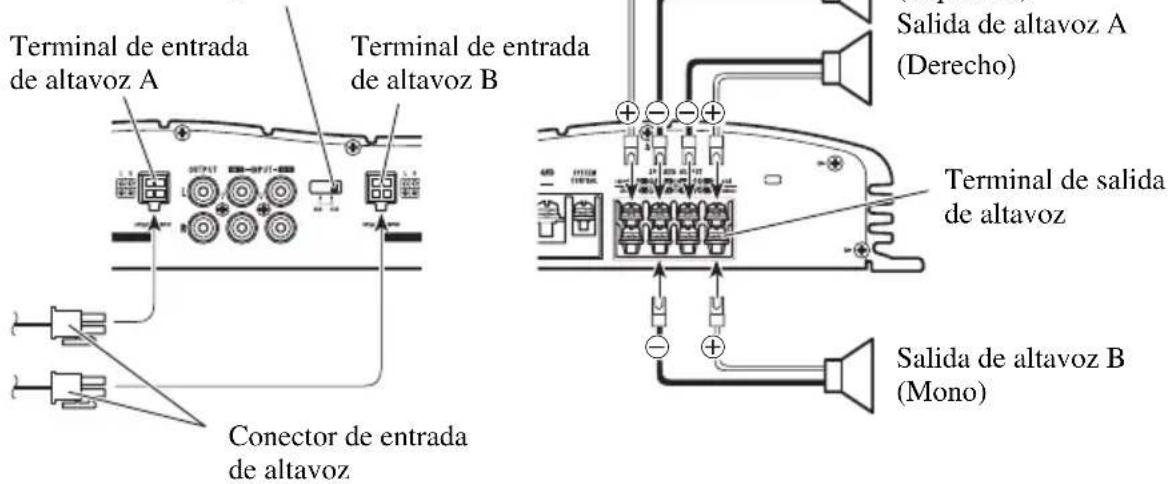

Modo de tres canales

Interruptor de selección de entrada Para la entrada de dos canales, deslice este interruptor hacia la izquierda. Para la entrada de cuatro canales, deslice este interruptor hacia la derecha.

Terminal de entrada de altavoz A Terminal de entrada de altavoz B Salida de altavoz A (Derecho) Terminal de salida de altavoz Salida de altavoz B (Mono) Conector de entrada de altavoz

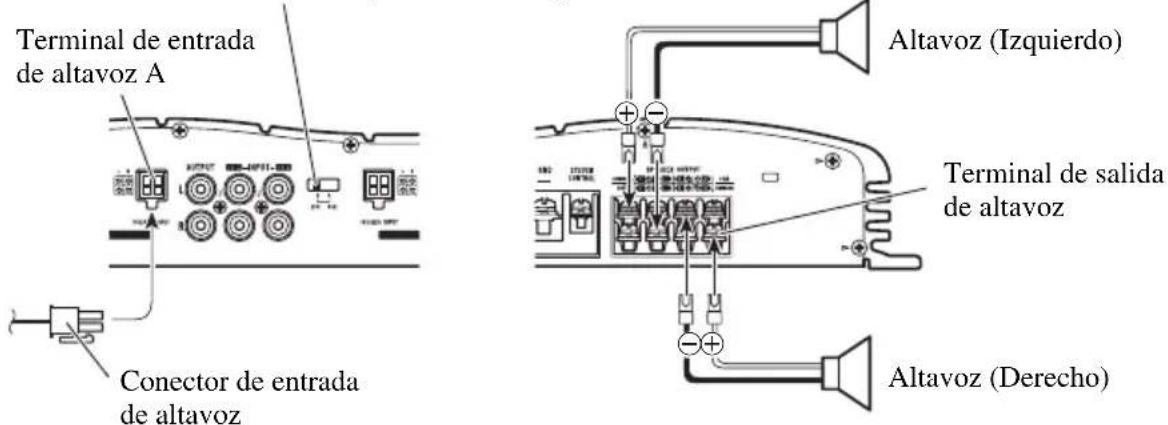

Modo de dos canales (estéreo)

Interruptor de selección de entrada

Deslice este interruptor hacia la izquierda.

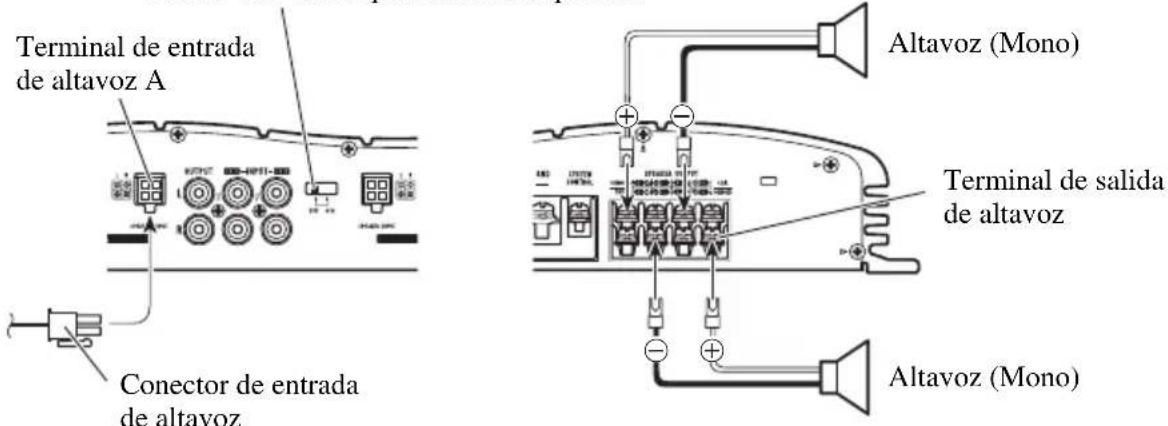

Modo de dos canales (mono)

Interruptor de selección de entrada

Deslice este interruptor hacia la izquierda.

PRECAUCION

• No lo instale en:
  —Donde podría lesionar al conductor o a los pasajeros si se detiene el vehículo brusca- mente.
  —Donde podría interferir con el conductor, como por ejemplo en el piso en frente al asiento del conductor.
• Asegúrese que los cables no se enganchen en el mecanismo deslizante de los asientos, resultando en cortocircuito.
• Confirme que ninguna parte quede detrás del panel, cuando perfore un orificio para la instalación del amplificador. Asegúrese de proteger todos los cables y equipos importantes, tales como líneas de combustibles, líneas de frenos y el cableado eléctrico.
• Instale los tornillos de conexión de manera tal que la punta del tornillo no toque ningún cable. Esto es importante para evitar que los cables se corten por vibración del automóvil, lo que podría causar un incendio.
• Para evitar choques eléctricos, no instale el amplificador en donde pueda entrar en contacto con líquidos.
• Para asegurar una instalación apropiada, utilice las partes suministradas de la manera especificada. Si se utiliza cualquier otra parte que no sean las suministradas, puede dañarse las partes internas del amplificador, o pueden aflojarse y el amplificador puede dejar de funcionar.

Para evitar fallas del funcionamiento

- Para asegurar la disipación de calor apropriada del amplificador, cuide de lo siguiente durante la instalación.

—Permita un espacio adecuado en la parte superior del amplificador para una ventilación apropiada.
—No cubra el amplificador con la cubierta de piso o alfombra.

• No instale el amplificador cerca de una puerta en donde puede ser mojado por la lluvia.
• No instale el amplificador sobre superficies inestables como el tablero del neumático de repuesto.
• Confirme que ninguna parte quede detrás del panel, cuando perfore un orificio para la instalación del amplificador. Asegúrese de proteger todos los cables y equipos importantes, tales como líneas de combustibles, líneas de frenos y el cableado eléctrico.
• Realice primero conexiones provisorias y compruebe que el amplificador y el sistema operan adecuadamente.

- Para asegurar una instalación apropiada, utilice las partes suministradas de la manera especificada. Si se utiliza cualquier otra parte que no sean las suministradas, puede dañarse las partes internas del amplificador, o pueden aflojarse y el amplificador puede dejar de funcionar.

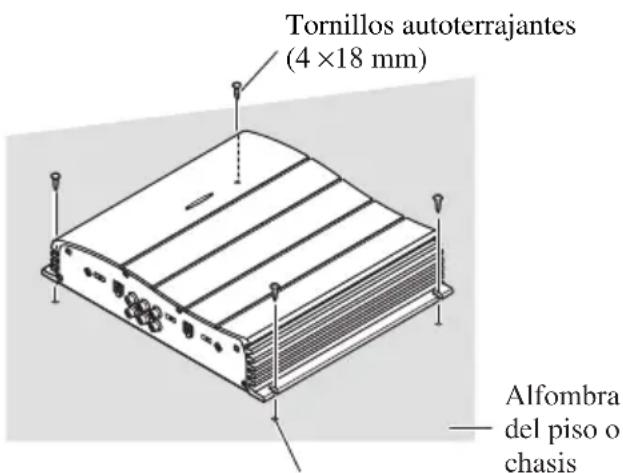

Ejemplo de instalación en la alfombra del piso o en el chasis

1. Ubique el amplificador en la posición en donde va a ser instalado. Inserte los tornillos autoterrajantes suministrados (4 × 18 mm) en los orificios de los tornillos. Presione los tornillos con un destornillador de modo que puedan dejar puntos marcados de la posición en donde irán los orificios para la instalación.
2. Perfore orificios de 2,5 mm de diámetro en el punto marcado, e instale el amplificador, ya sea en la alfombra o directamente en el chasis.

Tornillos autoterrajantes (4 ×18 mm) Alfombra del piso o chasis

Perfore un orificio de 2,5 mm de diámetro

Especificaciones

Alimentación 14,4 V CC (10,8 — 15,1 V permisible)

Sistema de puesta a tierra .... Tipo negativo

Consumo de corriente 18,1 A (potencia continua, 4 Ω)

Consumo de corriente promedio* 6,6 A (4 Ω para cuatro canales)

9,0 A (4 Ω para dos canales)

Fusible 25 A

Dimensiones 279 (An) × 58 (Al) × 237 (Pr) mm

Peso 3,6 kg (No se incluyen los conductores para el cabledo)

Potencia de salida máxima 70 W × 4 / 140 W × 2

Potencia de salida continua 45 W × 4 / 100 W × 2 (DIN45324, +B = 14,4 V)

Impedancia de carga 4 Ω (2 — 8 Ω permisible)

(Acoplamiento en derivación: 4 — 8 Ω permisible)

Respuesta de frecuencia 10 — 50.000 Hz (+0 dB, -1 dB)

Relación de señal a ruido 100 dB (IEC-Red A)

Distorsión 0,008% (10 W, 1 kHz)

Separación de canales 65 dB (1 kHz)

Filtro de paso bajo ...... Frecuencia de corte: 80 Hz

Pendiente de corte: -12 dB/oct

Filtro de paso alto .... Frecuencia de corte: 80 Hz

Pendiente de corte: -12 dB/oct

Impedancia/nivel de entrada máxima ...... RCA: 6,5 V/22 kΩ (0,4 — 6,5 V)

Altavoz: 26 V/40 kΩ (1,6 — 26 V)

Nota:

- Las especificaciones y el diseño están sujetos a posibles modificaciones sin previo aviso debido a mejoramientos.

\*Consumo de corriente promedio

- El consumo de corriente promedio es casi el consumo de corriente máximo de esta unidad, cuando se ingresa una señal de audio. Utilice este valor cuando tenga que trabajar con la corriente total consumida por múltiples amplificadores de potencia.
