BEDIENUNGSANLEITUNG GM-5400T PIONEER

Vielen Dank, dass Sie sich für these PIONEER-Produkt entschieden haben.

Bitte lessen Sie sich diese Bedienungsanleitung vor der erstmaligen Verwendung des Produktions durch, um seinen ordnungsgemäß Betrieb zu gewährleisten. Bewahren Sie die Bedienungsanleitung nach dem Lesen zur zukünftigen Bezugnahme sichere auf.

01 Bevor Sie beginnen

Unsere Website 28

Im Störungsfall 28

Vor dem Anschluss bzw. der Installation des

Verstärkers 28

02 Einstellen des Geräts

Die einzelnen Teile 30

Bedarfsgerechts Einstellen der

Verstärkung 31

13 Anschlieben der Geräte

Anschlussschema 32

Vor dem Anschluss des Verständers 32

Zum Überbrückungsmodus 33

Zur geeigneten

Lautsprecherspezifikation 33

Anschlieben der Lautsprecher 34

Anschlüsse bei Verwendung des

Lautsprechereingangskabels 34

Anschließend der Leistungsklemme 35

AnschlieBen der

Lautsprecherausgangsklemmen 36

04 Installation

Vor der Installation des Verstärkers 37

Beispiel für die Installation auf einer

Bodenmatte oder an der Karosserie 37

Zusätzliche Informationen

Technische Daten 39

Mischen Sie这点es Produkt, wenn Sie es entsorgen wollen, nicht mit gewöhnlichen Haushaltsabfallen. Es gibt ein getrenntes Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird.

Privathaushalte in den Mitgliedstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte kostenfrei bei speziell dafür eingerichteten Sammelstellen abgeben oder zu einem Fachhändler zurückbringen (sofern sie ein vergleichbares neues Produktkaufen).

In den Ländern, die hier nicht aufgeführrt sind, wenden Sie sich hinsichtlich der zu beachten-den Entsorgungsweiseitte an die zuständige Gemeindeverwaltung.

Auf diese Weise stellen Sie sicher, dass das zu entsorgende Produkt der erforderlichen Verarbeitung, Rückgewinnung und Wiederverwertung zugeführ ist, und verhindern damit potenziell negative Auswirkungen auf die Umwelt sowie Gesundheitsschäden.

Unsere Website

Besuchen Sie uns auf folgender Website: http://www.pioneer.de

• Registrieren Sie Ihr Produkt. Wir speichern die Detaildaten Ihres Produktkaufs in einer Datei, sodass wir Ihnen diese Informationen bei Verlust oder Diebstahl des Produkts jederzeit für ihre Versicherung bereitstellen können.

• Auf unserer Website finden Sie die jeweils neuesten Informationen der Pioneer Corporation.

Im Störungsfall

Sollethises Produkt nicht ordnungsgemäß Funktionieren, dann wenden Sie sichitte an ihren Handler oder an die nachstgelegene Pioneer-Kundendienstelle.

Vor dem Anschluss bzw. der Installation des Verständerkers

WARNING

Die Verwendung einer roten Spezialbatterie und eines Erdungskabels RD-223 (separatehãchtlich) wird empfohlen. Verbinden Sie das Batteriekabel direkt mit dem positiven Pol der Autobatterie und das Erdungskabel mit der Fahrzeugkarosserie.
- Dieses Gerät wurde für den Einsatz in Fahrzeugen mit 12-V-Batterie und negativer Erdung konzipiert. Vor der Installation des Geräts in einem Personenkraftwagen, Lkw oder Bus muss die Batteriespannung überprüft werden.
- Verwenden Sie stets eine Sicherung, die den vorgegebenen Leistungsmerkmalen entspricht. Die Verwendung einer ungeeigneten Sicherung kann zu Überhitzung und Rauchbildung führen und eine Beschädigung des Produkts sowie Körperverletzung, u. a. Verbrennungen, zur Folge haben.

Bevor Sie beginnen

• Prüfen Sie die Anschlüsse der Spanningsversorgung und der Laufsprecher, wenn die Sicherung der separat erhältlichen Batterie oder des Verstärkers durchbrennen sollte. Identifizieren und beheben Sie die Ursache für das Problem und wechseln Sie dann die Sicherung durch ein identisches oder vergleichbarres Produkt aus.
• Dieses GeratarfkeinesfallsmitFlüssigkeiten in Berührungkommen.DieskonnteenelektrischenSchlagverursachen.EinKontakt mitFlüssigkeitenkanndarüberhinausea BeschädigungdesesGerats,Rauchbildung undÜberhitzungzur Folgehaben. Zudemkonnte sich die Oberfläche des Verstärkersund der angeschlossenen Lautsprechererhitzenund dadurch zu leichtenverbrennungenfuhren.
• Bei Auftreten einer Funktionstörung wird die Spanningsversorgung des Verständerkers unterbrochen, um eine Beeinträchtigung des Gerätebetriebs zu verhindern. Schalten Sie in this dem Fall das System AUS und überprüfen Sie die Anschlüsse der Spanningsversorgung und der Laufsprecher. Sollen Sie die Fehlerursache nicht identifizieren können, dann werden Sie sichitte an ihren Fachhändler.
• Trennen Sie stets zuerst die Verbindung des negativen Pols der Batterie, um jeder Gefahr eines elektrischen Schlags oder eines Kurzschlusses während der Installation zu vermeiden.

VORSICHT

• Wahlen Sie stets eine Lautstärke, bei der Sie Umgebungsgeräusche noch deutlich wahrnehmen können.
• Durch eine langere Verwendung der Kfz-Stereoanlage bei ausgeschaltetem oder im Leerlauf befindlichen Motor kann es zu einer Entleerung der Fahrzeugbatterie kommt.

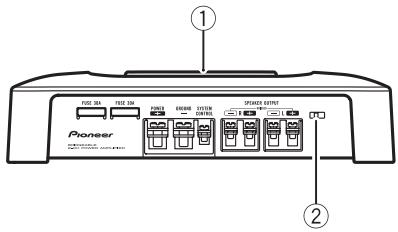

Die einzelnen Teile

Frontseite

Rückseite

Für die Einstellung des Schalters ist ggf. ein Flachkopfschraubendreher zu verwenden.

① Betriebsanzeige

Die Betriebsanzeige leuchtet bei eingeschalteter Stromzufuhr.

② BFC-Schalter (Schwebungsfrequencysteuerung)

Dieser Schalter befindet sich an der Front-seite des Geräts. Wenn bei der Wiedergabe einer MW/LW-Sendestation über die Kfz-Stereoanlage Schwingungen zu horen sind,ändern Sie die Position des BFC-Schalters mit Hilfe eines kleinen Flachkopfschraubendre-hers.

③ BASS BOOST-Schalter (Steuerung des Bassverständkungspegels)

Sie konnen einen der verfügbaren Bassverstärkungspegel wahren: 0 dB, 6 dB oder 12 dB.

④ GAIN-Steuerung (Verständlung)

Wenn der Ausgabepegel niedrig bleibt,
auch wenn der Lautstärkepegel der Kfz-Ste

reohanlage erhöht wird, dann stellen Sie die Steuerungen auf einen niedrigeren Pegel ein. Sollten bei einer Erhöhung der Lautstärke der Kfz-Streoanlage Klangverzerrungen auftreten, dann setzen Sie die Steuerungen auf einen higheren Pegel.

• Bei einer Kfz-Stereoanlage mit Cinch-Anschluss (Standardausgabe 500mV ) ist die Position NORMAL zu wahren. Wenn Sie eine Kfz-Stereoanlage von Pioneer mit Cinch-Anschluss verwenden, die eine max. Ausgabe von 4 V oder higher aufweist, dann passen Sie den Pegel an die Ausgabe der Kfz-Stereoanlage an.
• Wenn bei der Verwendung der Laufsprechereingänge zu vielse Storgerausche zu vernehmen sind, erhöhen Sie die Verstärkungssteuerung.

LPF-Schalter (Tiefpassfilter)

Schalten Sie die Einstellungen je nach angeschlossen Lautsprecher um.

• Ein Subwoofer ist angeschlossen: Wahlen Sie ON. Dadurch wird die Hochtonausgabe verhindert und es werden nur Basstone ausgegeben.
• Ein Vollbereichslautsprecher ist ange-schlossen:

Wahlen Sie OFF. Mit OFF werden alle Töne des gesamtten Tonfrequenzbereichs ausgegeben.

Bedarfsgerechtes Einstellen der Verständung

Die integrierte Schutzfunktion verhindert eine Betriebsstörung des Geräts und/oder der Lautspricher aufgrund einer zu hohen Ausgabe, einer unsachgemäßen Verwendung oder nicht ordnungsgemäßer Anschlüsse.
- Bei der Ausgabe eines zu hohen Lautstärkepegels unterbricht die Funktion die Ausgabe für ein paar Sekunden. Das ist vollkommen normal. Die Ausgabe wird fortgesetzt, sobald der Lautstärkepegel des Hauptgeräts heruntergesetzt wird.
- Eine Unterbrechung der Tonausgabe kann auf eine ungeeignete Einstellung der Verstärkungssteuerung verweisen. Um eine kontinuierliche Tonausgabe bei hohem Lautstärkepegel des Hauptgeräts zu gewährleisten, müssen Sie die Verstärkungssteuerung des Verstärkers auf einen geeigneten Pegel für den max. Preout-Aussabepegel des Hauptgeräts einstellen, sodass die Lautstärke unverändert und jeder excessive Ausgabepegel unter Kontrolle bleibt.
- Trotz einer geeigneten Lautstärkeeinstellung und sachgerechter Verstärkungseinstellungen kommt es regelmäß zu Unterbrechungen der Tonausgabe durch das Gerät. In thisem Fall sollenn Sie sich an eine Pioneer-Kundendienstelle in ihrer Höhe wenden.

Verständungssteuerung für diesen Gerät

Die obige Abbildung zeigt die Verständungs-einstellung NORMAL.

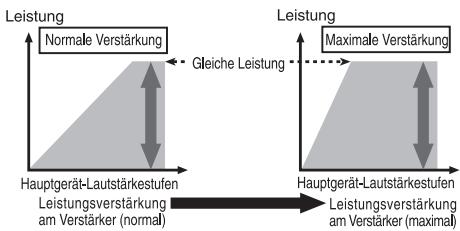

Beziehung zwischen der Verständigung durch den Verständiger und der Ausgabeleistung des Hauptgeräts

Bei einer unsachgemäßen Erhöhung der Verstärkung durch den Veränderer nimmt ganz einfach die Tonverzerrung zu, bei geringer Leistungssteigerung.

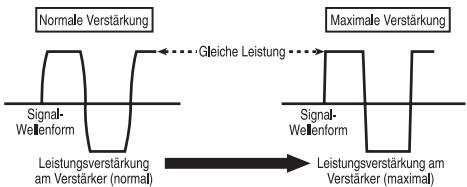

Signalwellenform bei der Ausgabe mit hohem Lautstärkepegel und aktiver Verständungssteuerung des Verständers

Die Signalwellenform wird bei hoher Ausgabe verzerrt. Wenn Sie die Verstärkung durch den Verstärker erhöhen, wird nur eine geringfügige Leistungsänderung erzielt.

AnschlieBen der Geräte

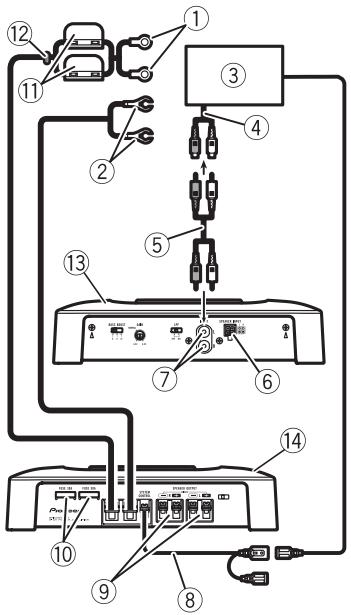

Anschlussschema

① Kabel der roten Spezialbatterie RD-223 (separatehdtlich) Wenn Sie alle anderen Verstärkeranschlüsse vorgenommen haben, verbinden Sie die Batteriekabelklemme des Verstärkers mit dem positiven Pol () der Batterie.
② Erdungskabel (Schwarz) RD-223 (separatehaltlich) Verbinden Sie das Erdungskabel mit einem Metallkorper oder -gehause.
③ Kfz-Stereoanlage mit Cinch-Ausgangen (separat erhältlich)
(4) Externer Ausgang
⑤ Anschlusskabel mit Cinch-Steckanschlüssen (separatehãltlich)
⑥ Lautsprechereingangsklemme Anweisungen zum Anschlieben des Lautspechersfinden Sie im nachfolgenden Abschnitt. Siehe Anschlüsse bei Verwendung des Lautsprechereingangskabels auf Seite 34.
⑦ Cinch-Eingang

Kabel der Systemfernbedienung (separatehaltlich) Verbinden Sie den Klemmenstecker这点es Kabels mit der Klemme der Systemfernbedienung der Kfz-Stereanlage

(SYSTEM REMOTE CONTROL). Die Klemmenbuchse kann mit der Steuerungsklemme des Automatikantenrelais verbunden werden. Wenn die Kfz-Stereanlage über keine Systemfernbedienungsklemme verfügt, verbinden Sie den Klemmenstecker über den Zündungsschalter mit der Leistungsklamme.

9 Lautsprecherausgangsklemmen Anweisungen zum Anschlieben des Lautspechersfinden Sie im nachfolgenden Abschnitt. Siehe Anschlüsse bei Verwendung des Lautsperechereingangskabels auf Seite 34.
Sicherung (30 A) 2×
① Sicherung (30 A) 2×
12 Durchführungsdichtung
⑬ Rückseite
14 Frontseite

Vor dem Anschluss des Verständerkers

WARNING

• Sichern Sie die Kabelführung mit Kabelklammern oder Klebeband. Zum Schutz der Kabel sollen den Kabelabschnittte, die mit Metallteilen in Berührung kommt, mit Klebeband umwickeln.
• Durchtrennen Sie niemals die Abschirmung der Spannungsversorgung, um ein anderes Gerät mit Strom zu versorgen. Dadurch wird die Stromversorgungsleistung des Kabels beinträchtigt.

Anschlieben der Geräte

VORSICHT

• Kürzen Sie die Kabel nicht, daß eine Funktionstörung der Schutzschaltung zur Folge haben kann.
• Nehmen Sie niemals eine direkte Erdung der Lautsprecherkabel vor und gruppieren Sie keinesfalls die negativen (Θ) Leitungsdrähte mehrerer Lautsprecher.
• Wenn das Systemfernbedienungskabel des Verstärkers über den Zündungsschalter (12 V DC) mit der Leistungsklemme verbunden wird, bleibt der Verstärker mit der Zündung eingeschaltet, ob die Kfz-Stereoanlage ein-oder ausgeschaltet ist. Das kann bei ausgeschalteten oder im Leerlauf befindlichen Motor zu einer Entleerung der Fahrzeugbatterie führen.
• Installieren und verlegen Sie das separat erhaltliche Batteriekabel soweit entfern't wie möglich von den Lautspecherkabeln. Installation und Verlegung des separat erhaltenen Batteriekabels,des Erdungskabels,der Lautspecherkabel und des Verstärkers hat in großmöglicher Entfernung von der Antenne, vom Antennenkabel und vom Tuner zu erfolgen.

Zum Überbrückungsmodus

Diagramm A - Richtig
4-Ω-Überbrückungsmodus

Diagramm B - Falsch
2-Ω-Überbrückungsmodus

Die Laufsprecherimpedanz beträgt max. 4Ω Bittesorgfältig überprüfen. Ein unsachgemäßer Anschluss an den Verständner kann eine Betriebsstö

rung oder Körperverletzungen aufgrund einer Verbrennung wegen Überhitzung zur Folge haben.

Für den Überbrückungsmodus mit einem 2-Kanal-Verträger mit 4-Ω-Last sind entweder zwei 8-Ω-Laufsprecher parallel zu schalten, links ④ und rechts (Schema A), oder es ist ein einzelner 4-Ω-Laufsprecher zu verwenden. Für andere Verträger halten Sie sichitte an das Anschluss-schema der Laufsprecherausgabe zur Überbrükung auf der Rückseite: Zwei 8-Ω-Laufsprecher in Parallelschaltung fur eine 4-Ω-Last oder ein ein-zelner 4-Ω-Laufsprecher pro Kanal.

Detaillierte Auskünfte erhalten Sie bei ihrem örtlichen Pioneer-Fachhändler oder der zuständigen Kundendienstelle.

Zur geeigneten Laufsprecherspezifikation

Stellen Sie sichere, dass die Lautsprecher den folgenden Standards entsprechen. Andernfalls ist Brand-, Rauchentwicklungs- und Beschädigungsgefahr gegeben. Die Lautsprecherimpedanz beträgt 2 bis 8 für Stereanschluss bzw. 4 bis 8 für Monound andere Brückenanschluss.

Subwoofer

Lautsprecherkanal	Leistung
2-Kanal-Ausgang	Eingangsnennleistung: Min. 135 W
1-Kanal-Ausgang	Eingangsnennleistung: Min. 420 W

Anderer Lautsprecher als Subwoofer

Lautsprecherkanal	Leistung
2-Kanal-Ausgang	Max. Eingangsleistung: Min. 250 W
1-Kanal-Ausgang	Max. Eingangsleistung: Min. 760 W

Anschlieben der Laufsprecher

Der Lautsprecherausgangsmodus kann auf 2-Kanal (Stereo) oder 1-Kanal (Mono) eingestellt werden. Schließen Sie die Lautsprecherkabel je nach Modus und in Übereinstimmung mit den nachstehend gezeugten Anschlusschemata an.

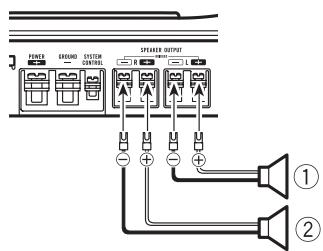

2-Kanal-Ausgang (Stereo)

① Lautsprecher (Links)
② Lautsprecher (Rechts)

1-Kanal-Ausgang

① Subwoofer (Mono)

Anschlüsse bei Verwendung des Laufsprechereingangskabels

Verbinden Sie die Lautsprecherausgangskabel der Kfz-Stereoanlage über das mitgelieferte Lautsprechereingangskabel mit dem Veränder.

Schlieben Sie nicht gleichzeitig den Cinch-Eingang und den Lautsprechereingang an.

① Kfz-Stereoanlage
② Lautsprecherausgang
③ Grau: Rechts
④ Grau/Schwarz: Rechts
⑤ Weiß/Schwarz: Links Θ
⑥ WeiB: Links ⊕
⑦ Anschlussstecker des Lautsprechereingangs Zur Lautsprechereingangsklemme这点es

Gerats.

Anschlieben der Geräte

Anschließlich der Leistungsklemme

Die Verwendung einer roten Spezialbatterie und eines Erdungskabels RD-223 (separatehältlich) wird empfohlen. Verbinden Sie das Batteriekabel direkt mit dem positiven Pol der Autobatterie und das Erdungskabel mit der Fahrzeugkarosserie.

WARNING

Wenn das Batteriekabel mit Hilfe der Klemmenschrauben nicht sicher an der Klemme befestigt wird, besteht die Gefahr von Überhitzung, Betriebsstörungen und Körperverletzungen, u. a. von leichten Verbrennungen.

1 Führn Sie das Batteriekabel vom Motorraum in das Fahrzeuginnere.

Wenn Sie alle anderen Verstärkeranschlüsse vorgenommen haben, verbinden Sie die Batteriekabelklemme des Verstärkers mit dem positiven Pol (⊕) der Batterie.

① Positiver Pol (⊕)
② Motorraum
③ Fahrzeuginnenraum
④ Sicherung (30 A) 2×
⑤ Fuhren Sie die O-Ring-Gummidichtung in die Karosserie ein.
⑥ Bohren Sie ein 14-mm-Loch in die Karosserie.

2 Verdrillen Sie das Batterie-, das Erdungs- und das Systemfernbedienungskabel.

3 Bringen Sie Kabelschuhe an den Kabelenden an. Die Kabelschuhe sind nicht im Lieferumfang enthalten.

Verwenden Sie Zangen oder ähnliches Werkzeug, um die Kabelschuhe fest an die Kabel anzupressen.

① Kabelschuh
② Batteriekabel
③ Erdungskabel

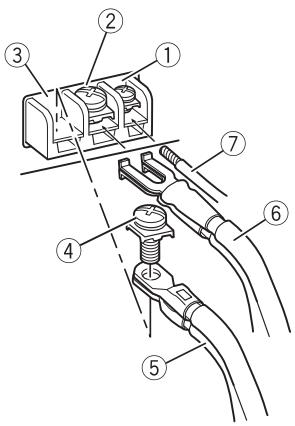

4 Schlieben Sie die Kabel an die Klemmen an.

Befestigen Sie die Kabel sicher mit Hilfe der Klemmenschrauben.

① Klemme der Systemfernbedienung
② Erdungsklemme (GND)
③ Leistungsklemme
(4) Klemmenschrauben
⑤ Batteriekabel
⑥ Erdungskabel
⑦ Kabel der Systemfernbedienung

Anschlieben der Lautsprecherausgangsklemmen

1 Legen Sie die Enden der Lautsprecherkabel mit Hilfe einer Zange, eines Knipsers oder eines Cutters um etwa 10mm frei und verdrillen Sie die Drähte.

2 Bringen Sie Kabelschuhe an den Lautsprecherkabelenden an. Die Kabelschuhe sind nicht im Lieferumfang enthalten.

Verwenden Sie Zangen oder ähnliches Werkzeug, um die Kabelschuhe fest an die Kabel anzupressen.

① Kabelschuh
② Lautsprecherkabel

3 Schlieben Sie die Lautspracherkabel an die Lautspracherausgangsklemen an.

Befestigen Sie die Lautsprecherkabel sichernit Hilfe der Klemmenschrauben.

① Klemmenschauben
② Lautsprecherkabel
③ Lautsprecherausgangsklemmen

Vor der Installation des Verstärkers

WARNING

• Um eine ordnungsgemäß Installation zu gewährleisten, verwenden Sie die mitgelieferten Einzelteile in der angegebenen Weise. Wenn andere als die im Lieferumfang enthaltenen Teile verwendet werden, konnten interne Bestandteile des Verstärkers beschädigt oder gelockert werden, was die Außerbetriebsetzung des Verstärkers zur Folge haben kann.

• Nehmen Sie keine Installation an folgenden Stellen vor:

• Stellen, an denen der Fahrer oder die Bei-/Mitfahrer bei einem plottlichen Halt des Fahrzeugs verletzt werden konnten.
  Stellen, an denen das Gerät den Fahrer behindern könnte, z.B. auf dem Boden vor dem Fahrersitz.

• Bringen Sie die Bleechschauben so an, dass die Schraubenspitze nicht mit Kabeln in Berührung kommt. Das istalandes wichtig, damit ein Durchtrennen von Kabeln aufgrund der Vibration des Fahrzeugs vermieden wird, Denn das konne einen Brand auslösen.

• Stellen Sie sichere, dass keine Kabel in den Gleitmechanismus der Sitze geraten, um einen Kurzschluss zu vermeiden.
• Beim Bohren zur Installation des Verstärkers ist stets sicherzustellen, dass sich keine Teile hinter dem Armaturen Brettt befinden. Sorgen Sie für ausreichenden Schutz aller Kabel und wichtigen Fahrzeugteile (z. B. Benzin-/Bremsleitung, Verkabelung) vor jeglicher Beschädigung.

VORSICHT

Um eine ordnungsgemäße Wärmeableitung für den Veränder zu gewährleisten, ist bei der Installation auf Folgenden zu achten:

Sorgen Sie für ausreichend Freiraum über dem Veränder im Hinblick auf eine sachgemäße Be- und Entlüfung.
— Bedecken Sie den Verständner nicht mit einer Bodenmatte oder einem Teppich.

• Verlegen Sie keine Kabel in Bereichen, die sich erwärmen, wie z. B. in der Höhe von Heizöffnungen. Hitze kann zu einer Beschädigung der Isolierung führen und dadurch einen Kurzschluss über die Karosserie verursachen.
• Der Beste Installationsort ist vom jeweiligen Kfz-Modell abhängig. Bringen Sie den Veränderer an einer ausreichend standfesten Stelle an und befestigen Sie inh ordnungsgemäß.
• Nehmen Sie zunachst nur temporäre Anschlüsse vor und prufen Sie diese, um einen ordnungsgemäßen Betrieb des Verständers und des Systems sicherzustellen.
• Nach der Installation des Verstärkers ist sicherzustellen, dass Ersatzrad, Wagenaheber und Werkzeuge problemlos entnommen werden können.

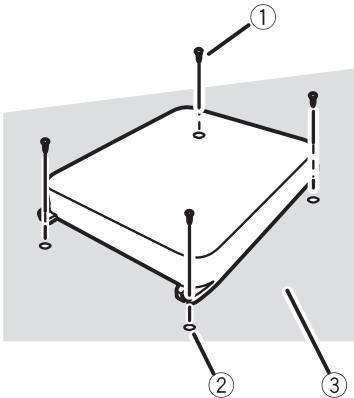

Beispiel für die Installation auf einer Bodenmatte oder an der Karosserie

1 Platzieren Sie den Veränder am gewünschten Installationsort.

Fuhren Sie die mitgelieferten Blechschauben (4mm× 18mm) in die Schraubenlocher ein und drucken Sie die Schrauben mit einem Schraubendreher nach hinten, um die Position der Montagellocher zu markieren.

2 Bohren Sie an den Markierungen Locher mit einem Durchmesser von 2,5 mm entweder in den Teppich oder direkt in die Karosserie.

3 Bringen Sie den Veränderer mit Hilfe der mitgelieferten Blechschauben (4 mm × 18 mm) an.

① Blechschauben (4mm× 18mm)
② Bohren eines Lochs mit einem Durchmesser von 2,5 mm
③ Fußmatte oder Karosserie

Zusätzliche Informationen

Technische Daten

Stromversorgung 14,4 V Gleichspannung (To-leranz 10,8 V bis 15,1 V)

Erdungssystem Negativ

Leistungsaufnahme 30 A (bei Dauerleistung, 4 Ω)

Durchschnittlicher Stromverbrauch 10A (4Ω für 2 Kanäle) 19A (4Ω für einen Kanal)

Sicherung 30 A 2x

Abmessungen (B× H× T) 265× 62× 346mm

Gewicht 3,8 kg (Kabel für die Verka-belung nicht inbegriffen)

Max. Ausgangsleistung 250W × 2 (4Ω)/760W × 1 (4Ω)

Dauer-Ausgangsleistung ..... 125 W × 2 (bei 14,4 V, 4Ω, 20 Hz bis 20 kHz, 0,2% THD)

380W× 1 (bei 14,4V,4

20 Hz bis 20 kHz, 0,8% THD)

190W× 2 (bei 14,4V,2

20 Hz bis 20 kHz, 0.8%
THD)

Lastimpedanz 4Ω (2Ω bis 8Ω zulässig) (Brückenanschluss: 4Ω bis 8Ω zulässig)

Frequenzgang 10 Hz bis 50 kHz (+0 dB, -1 dB)

Signal-Rauschabstand .95 dB (IEC-A-Netz)

Verzerrung 0,03% (10 W, 1 kHz)

Trennung 70 dB (1 kHz)

Tiefpassfilter: Trenn:frequenz .80 Hz Trennsteilheit .-12 dB/

Bassverständlung:
Frequenz 50 Hz
Pegel 0 dB/6 dB/12 dB

Verstarkungssteuerung: Cinch 200 mV bis 6,5 V Laufsprecher 0,8 V bis 26 V

Max. Eingangspegel / Impedanz: Cinch .6,5 V/22 kΩ Lautsprecher .26 V/90 kΩ

Hinweise

• Änderungen der technischen Daten und des Designs vorbehalten.
• Der durchschnittliche Stromverbrauch entspricht bei Eingabe eines Audiosignals in

etwa dem maximalen Stromverbrauch these Gerats. Verwenden Sie diesen Wert, um den Gesamtstromverbrauch mehrerer Leistungsversteller zu berechnen.
