Type de produit	Support pour appareil électronique (support de table pour écran plasma)
Marque	PIONEER
Modèle	PDK-1014
Compatibilité	Écrans à plasma Pioneer 61 pouces (PRO-1410HD/PDP-615EX)
Dimensions (L x H x P)	1000 x 221.6 x 470 mm (39.4 x 8.72 x 18.5 pouces)
Poids	12.3 kg (27.1 lb)
Matériau	Métal (acier) avec finition noire
Couleur	Noir
Installation	Par un professionnel qualifié, au moins 3 personnes nécessaires
Contenu de l'emballage	Support PDK-1014, 4 vis décoratives M6 x 60, tournevis
Fixation de sécurité	Trous pour fixations de sécurité (corde/chaîne) pour prévention contre les tremblements de terre
Ventilation	Ne pas obstruer les orifices de ventilation de l'écran
Précautions d'installation	Surface stable, non inclinée, éviter humidité, poussière, chaleur excessive
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques
Réparabilité	Pièces détachées disponibles auprès du revendeur. Ne pas modifier les pièces
Garantie	2 ans (selon législation en vigueur)

FOIRE AUX QUESTIONS - PDK-1014 PIONEER

Quel type d'écran plasma est compatible avec le support PDK-1014 ?

Le support PDK-1014 est conçu spécialement pour les écrans à plasma Pioneer de 61 pouces, notamment les modèles PRO-1410HD et PDP-615EX. Ne convient pas à d'autres marques ou tailles.

Puis-je installer le support PDK-1014 seul ?

Non, l'installation doit être effectuée par au moins trois personnes en raison du poids et du centre de gravité élevé de l'écran. Il est recommandé de faire appel à un installateur professionnel.

Quelles sont les dimensions du support PDK-1014 ?

Les dimensions externes sont de 1000 mm de largeur, 221,6 mm de hauteur et 470 mm de profondeur (39,4 x 8,72 x 18,5 pouces).

Quel est le poids du support PDK-1014 ?

Le poids du support seul est de 12,3 kg (27,1 lb). L'écran plasma n'est pas inclus.

Le support PDK-1014 est-il livré avec les vis nécessaires ?

Oui, l'emballage comprend quatre vis décoratives M6 x 60 pour le montage de l'écran, ainsi qu'un tournevis.

Comment éviter que l'écran ne bascule ?

Utilisez les fixations de sécurité prévues au dos du support : vissez les fixations dans les trous d'ancrage, puis attachez une corde ou une chaîne (non fournies) à un mur ou un pilier solide.

Puis-je utiliser ce support avec un écran d'une autre marque ?

Non, le PDK-1014 est exclusivement conçu pour les écrans plasma Pioneer de 61 pouces. L'utiliser avec un autre équipement pourrait entraîner une instabilité et des risques de chute.

Quelles précautions prendre lors de l'installation ?

Installez le support sur une surface stable et plane, à l'abri de l'humidité, de la poussière et des vibrations. Ne bloquez pas les orifices de ventilation de l'écran. Assurez-vous que l'emplacement peut supporter le poids total.

Comment nettoyer le support PDK-1014 ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants qui pourraient endommager la finition.

Où puis-je trouver des pièces de rechange pour le support PDK-1014 ?

Contactez votre revendeur Pioneer ou un service agréé. N'utilisez que des pièces d'origine et ne modifiez jamais le support, car cela pourrait compromettre la sécurité.

MODE D'EMPLOI PDK-1014 PIONEER

Support de couverture de table

Tischständer

Supporto di tavolo

Soporte de mesa

PDK-1014

取扱説明書

Nous vous remercions grandement d'avoir acheté ce support pour table Pioneer (PDK-1014). Veuillez lire ces instructions attentivement afin d'assurer une utilisation correcte.

* Ce support pour table est conçu spécialement pour être utilisé avec les écrans à plasma Pioneer de 61 pouces (PRO-1410HD/PDP-615EX).

Remarques sur l'installation:

Ce produit est vendu en assumant qu'il sera installé par un personnel suffisamment expérimenté et qualifié. Faites toujours réaliser le montage et l'installation par un spécialiste ou par votre revendeur.

PIONEER ne peut être tenu responsable pour tout dommage causé par une erreur d'installation ou de montage, une mauvaise utilisation ou un désastre naturel.

Attention : Agents de vente et techniciens

Pour assurer la sécurité de l'utilisateur, assurez-vous de choisir un endroit suffisamment solide pour supporter le poids de l'écran à plasma et les différentes unités.

L'installation doit être effectuée par au moins trois personnes.

Assurez-vous de ne pas perdre les vis retirées, etc.

Pièces incluses

Vis décoratives pour le montage de l'écran M6 x 60 (4)
Tournevis

Avant l'utilisation...

Symboles

Différents symboles sont utilisés dans ce manuel d'installation pour permettre une utilisation sûre et correcte du produit ainsi que pour éviter toute blessure ou dégât sur les personnes ou les objets. Ces symboles et leur signification sont décrits ci-dessous. Prière de s'assurer de bien comprendre ces éléments avant de lire le reste du manuel.

ATTENTION

Le fait d'ignorer cette indication et une mauvaise manipulation peuvent être la cause de blessures personnelles telles que des blessures sérieuses ou la mort.

PRECAUTIONS A PRENDRE

Le fait d'ignorer cette indication et une mauvaise manipulation peuvent être la cause de blessures à des individus ou de dégâts sur les objets situés aux alentours.

Exemples de Symboles

⚠️ Ce symbole informe qu'il y a des éléments qui demandent de faire attention (y compris des avertissements).

Les détails concret de l'attention sont écrits dans le schéma.

Ce symbole indique un élément interdit. Les détails concret de l'interdiction sont écrits dans le schéma.

Ce symbole indique qu'il faut faire quelque chose. Les détails concret de l'interdiction sont écrits dans le schéma.

ATTENTION

- S'assurer de faire installer l'écran à plasma par le magasin où il a été acheté dans le respect des instructions de ce manuel. En cas de mauvaise installation, l'écran à plasma pourrait se renverser et causer des blessures.

- Pour assurer la sécurité, serrer les boulons et les vis fermement. Sinon, l'écran à plasma pourrait se renverser et causer des blessures.

- Ne pas modifier les pièces. Sinon, l'écran à plasma pourrait se renverser et causer des blessures.

- Ne pas utiliser de pièces endommagées. Sinon, l'écran à plasma pourrait se renverser et causer des blessures. Si une pièce est endommager, contacter le magasin où elle a été achetée.

- Chaque unité est conçue spécialement pour être utilisée avec les écrans à plasma Pioneer de 61 pouces (PRO-1410HD/PDP-615EX). Ne pas monter d'autre équipement avec ces articles. Cela pourrait provoquer la chute de l'article et entraîner des blessures.

- Ne pas installer sur des supports tremblants, des surfaces inclinées ou d'autres endroits instables. Sinon, l'écran à plasma pourrait se renverser ou tomber et causer des blessures.

PRECAUTIONS

- N'obstruez pas les orifices de ventilation de l'écran à plasma. Si les orifices de ventilation sont couverts, la chaleur s'accumulera à l'intérieur, et l'appareil pourrait prendre feu. Par exemple, n'installez pas l'écran à plasma dans des endroits étroits où la ventilation est faible, ne placez pas de couvertures dessus, etc.

- N'installez pas l'écran à plasma près des sorties d'air d'un climatiseur ou à des endroits où il y a de fortes vibrations. Cela pourrait causer un incendie ou un choc électrique.

- N'installez pas l'écran à plasma dans des endroits humides ou poussiéreux ou des endroits exposés à la suie ou à de la vapeur (comme dans les cuisines, près d'humidificateurs, etc.). Cela pourrait causer un incendie. N'installez pas l'écran à plasma dehors. Cela pourrait causer un incendie ou un choc électrique.

- Lors de l'installation de l'écran à plasma, laissez suffisamment d'espace tout autour, comme cela est indiqué sur le schéma. Sinon, de la chaleur pourrait s'accumuler à l'intérieur et l'appareil pourrait prendre feu.

- Tenez fermement l'écran à plasma lorsque vous montez les unités dessus. Sinon, l'écran à plasma pourrait tomber et causer des blessures.

- Lors de l'installation de l'écran à plasma sur un support à roulettes, assurez-vous de bloquer les roulettes. Si le support bougeait, l'écran à plasma pourrait tomber et causer des blessures.

- L'écran à plasma est lourd. Assurez-vous donc de l'installer à un endroit stable et prenez les mesures nécessaires pour l'empêcher de se renverser et de causer des blessures. Le centre de gravité de l'écran à plasma est haut. L'écran à plasma doit être déballé et déplacé par au moins deux personnes, le tenant en haut et en bas. Sinon, l'écran à plasma pourrait tomber et causer des blessures.

REMARQUES

Evitez les pièces poussiéreuses ou humides et les pièces remplies de suie ou de fumée de cigarette.

L'écran à plasma pourrait se salir ce qui entraînerait une mauvaise qualité d'image.

Evitez les endroits où l'écran est exposé à la lumière directe du soleil ou à une forte lumière artificielle.

Si la lumière alentour se reflète sur l'écran, l'écran apparaîtra blanc et sera difficile à voir.

N'installez pas l'écran dans des endroits où la température est élevée ou faible.

Cela pourrait l'endommager.

Installer l'écran à plasma sur le support

1. Défaire l'emballage de l'écran à plasma

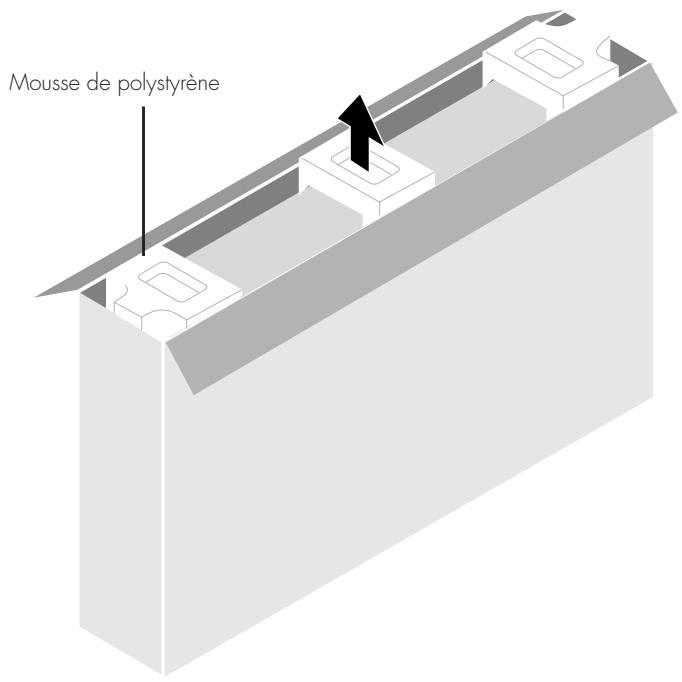

1. Ouvrir le haut du carton dans lequel l'écran à plasma est emballé et retirer les trois pièces de polystyrène.

Mousse de polystyrene

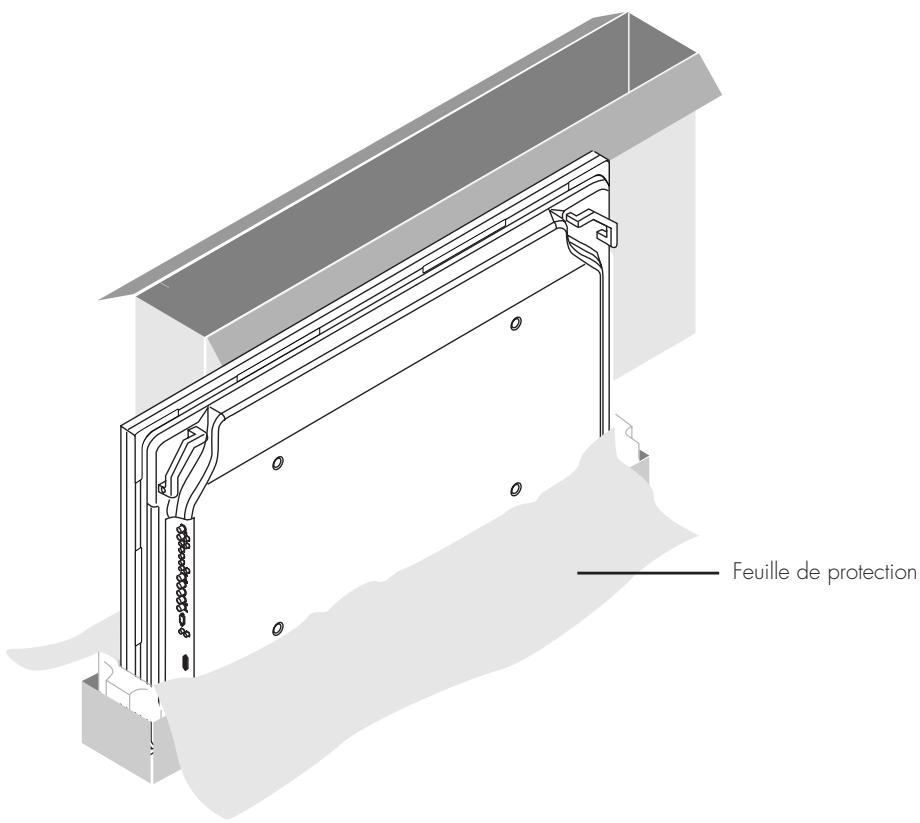

1. Retirer le carton par le haut et ouvrir la feuille de protection.

Feuille de protection

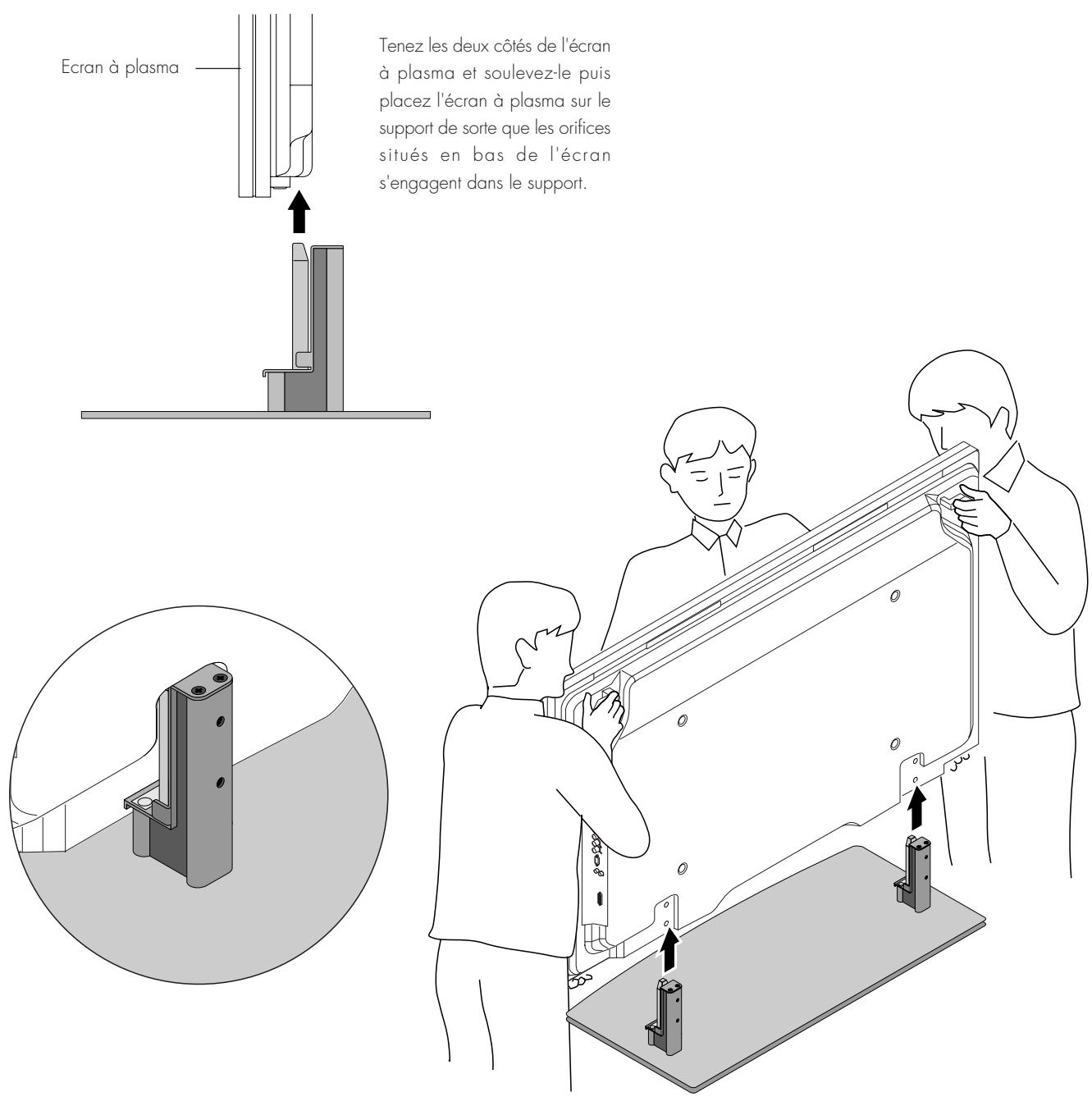

2. Insérez le support dans l'écran à plasma

Vérifiez l'orientation du support et de l'écran à plasma puis insérez l'écran à plasma dans le support.

Cette procédure doit absolument être effectuée par deux personnes ou plus car l'écran à plasma est lourd et son centre de gravité est haut.

Cette procédure doit être effectuée par au moins trois personnes car l'écran à plasma est lourd et son centre de gravité est haut. Soulevez l'écran à plasma par la base et les poignées se trouvant à l'arrière et maintenez le haut lorsque vous insérez l'écran à plasma dans le support.

Tenez les deux côtés de l'écran à plasma et soulevez-le puis placez l'écran à plasma sur le support de sorte que les orifices situés en bas de l'écran s'engagent dans le support.

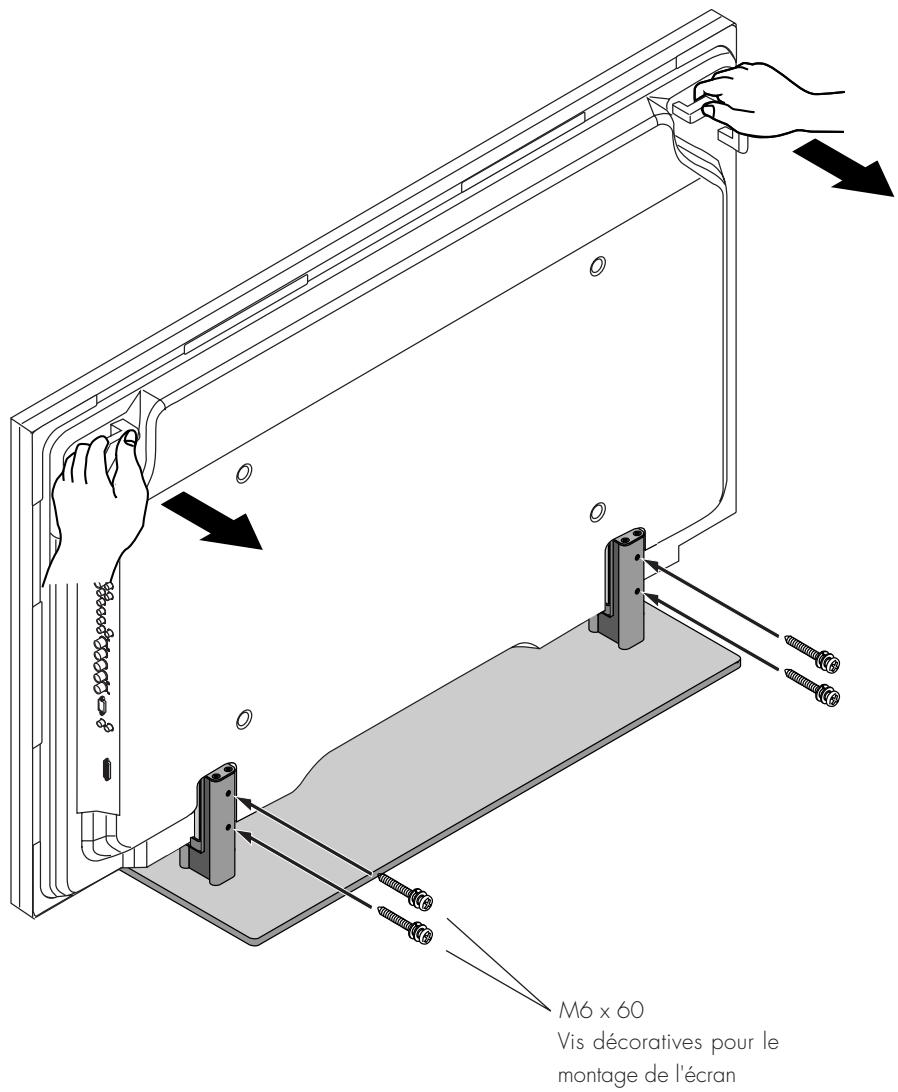

3. Accrocher le support et l'écran à plasma

Tirer la partie supérieure de l'écran à plasma vers soi, insérer les quatre vis fournies dans les trous du support, et serrer avec un tournevis à pointe cruciforme.

M6 x 60 Vis décoratives pour le montage de l'écran

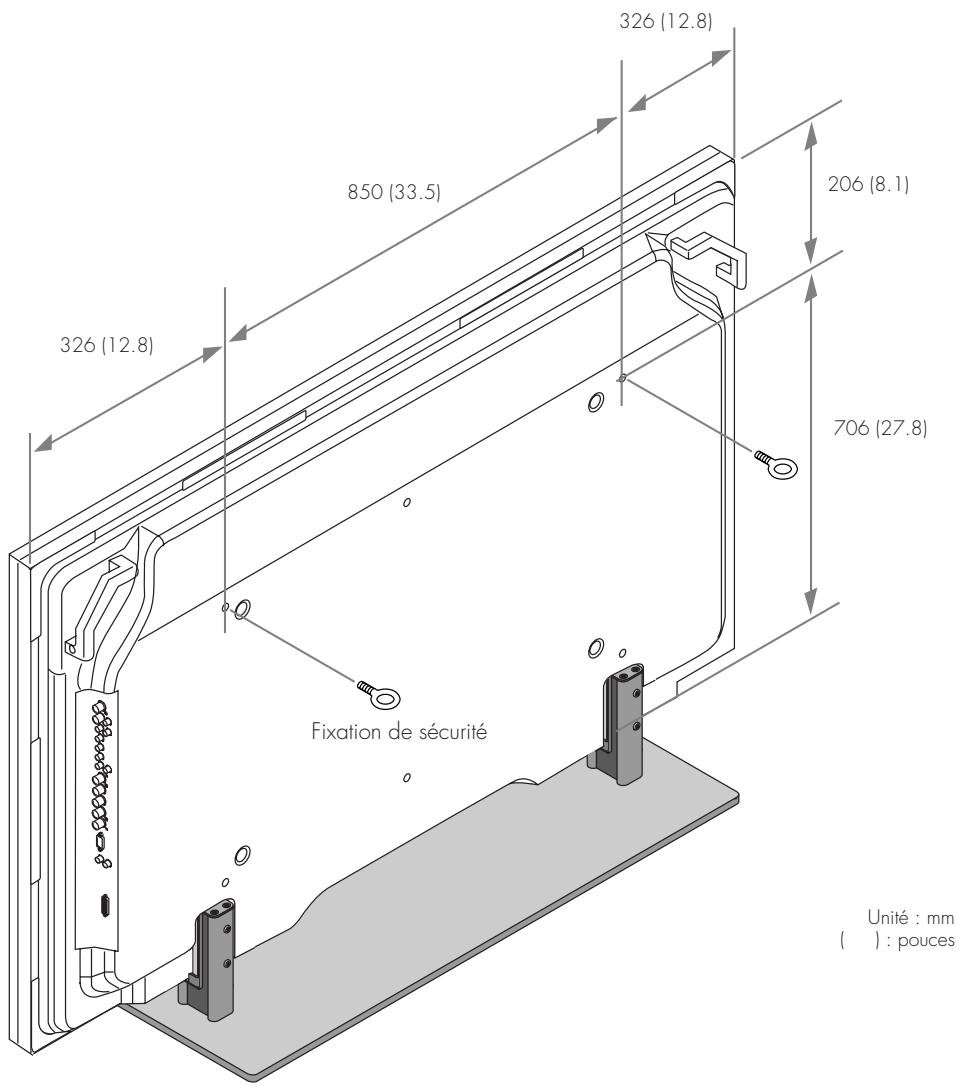

Mesures supplémentaires pour éviter la chute

- En guise de mesure de prévention contre les tremblements de terre et les chocs, serrez les fixations de sécurité dans les trous de vis utilisés pour l'ancrage sur le couvercle arrière de l'écran à plasma. Passez une corde ou une chaîne (disponible dans le commerce) à travers les fixations et attachez bien l'écran à plasma à un mur ou un pilier.

(Ne faites pas cela lorsque vous utilisez l'unité de montage au mur vendue séparément.)

- Faites attention à la corde lorsque vous déplacez l'écran à plasma.

326 (12.8) 850 (33.5) 326 (12.8) 206 (8.1) 706 (27.8) Fixation de sécurité Unité : mm ( ) : pouces

Caractéristiques

Modèle : PDK-1014

Dimensions externes : (L) 1000 x (H) 221.6 x (P) 470 mm

(L) 39,4 × (H) 8,72 × (P) 18,5 pouces

Poids : 12,3 kg

27,1 lbs
