PDK-1014 - Soporte para dispositivos electrónicos PIONEER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soporte para dispositivo electrónico (soporte de mesa para pantalla de plasma)
Marca	PIONEER
Modelo	PDK-1014
Compatibilidad	Pantallas de plasma Pioneer de 61 pulgadas (PRO-1410HD/PDP-615EX)
Dimensiones (An x Al x Pr)	1000 x 221.6 x 470 mm (39.4 x 8.72 x 18.5 pulgadas)
Peso	12.3 kg (27.1 lb)
Material	Metal (acero) con acabado negro
Color	Negro
Instalación	Por un profesional cualificado, al menos 3 personas necesarias
Contenido del embalaje	Soporte PDK-1014, 4 tornillos decorativos M6 x 60, destornillador
Fijación de seguridad	Agujeros para fijaciones de seguridad (cuerda/cadena) para prevención contra terremotos
Ventilación	No obstruir las aberturas de ventilación de la pantalla
Precauciones de instalación	Superficie estable, no inclinada, evitar humedad, polvo, calor excesivo
Mantenimiento	Limpiar con un paño suave y seco. No usar productos químicos
Reparabilidad	Piezas de repuesto disponibles a través del distribuidor. No modificar las piezas
Garantía	2 años (según legislación vigente)

Preguntas frecuentes - PDK-1014 PIONEER

¿Qué tipo de pantalla de plasma es compatible con el soporte PDK-1014?

El soporte PDK-1014 está diseñado especialmente para pantallas de plasma Pioneer de 61 pulgadas, especialmente los modelos PRO-1410HD y PDP-615EX. No es adecuado para otras marcas o tamaños.

¿Puedo instalar el soporte PDK-1014 solo?

No, la instalación debe ser realizada por al menos tres personas debido al peso y al centro de gravedad elevado de la pantalla. Se recomienda llamar a un instalador profesional.

¿Cuáles son las dimensiones del soporte PDK-1014?

Las dimensiones externas son de 1000 mm de ancho, 221,6 mm de alto y 470 mm de profundidad (39,4 x 8,72 x 18,5 pulgadas).

¿Cuál es el peso del soporte PDK-1014?

El peso del soporte solo es de 12,3 kg (27,1 lb). La pantalla de plasma no está incluida.

¿El soporte PDK-1014 viene con los tornillos necesarios?

Sí, el embalaje incluye cuatro tornillos decorativos M6 x 60 para el montaje de la pantalla, además de un destornillador.

¿Cómo evitar que la pantalla se vuelque?

Utilice las fijaciones de seguridad previstas en la parte posterior del soporte: atornille las fijaciones en los agujeros de anclaje, luego ate una cuerda o cadena (no incluidas) a una pared o pilar sólido.

¿Puedo usar este soporte con una pantalla de otra marca?

No, el PDK-1014 está diseñado exclusivamente para pantallas de plasma Pioneer de 61 pulgadas. Usarlo con otro equipo podría provocar inestabilidad y riesgo de caída.

¿Qué precauciones tomar durante la instalación?

Instale el soporte sobre una superficie estable y plana, protegida de la humedad, el polvo y las vibraciones. No bloquee las aberturas de ventilación de la pantalla. Asegúrese de que la ubicación pueda soportar el peso total.

¿Cómo limpiar el soporte PDK-1014?

Utilice un paño suave y seco. No use productos abrasivos o disolventes que puedan dañar el acabado.

¿Dónde puedo encontrar piezas de repuesto para el soporte PDK-1014?

Contacte a su distribuidor Pioneer o a un servicio autorizado. Use solo piezas originales y nunca modifique el soporte, ya que esto podría comprometer la seguridad.

MANUAL DE USUARIO PDK-1014 PIONEER

Manual de instrucciones

取扱説明書

Manual de instrucciones

Gracias por haber adquirido este soporte de mesa Pioneer (PDK-1014).

Lea atentamente estas instrucciones para familiarizarse con el uso correcto del producto.

* Este soporte de mesa ha sido diseñado específicamente para monitores de plasma Pioneer de 61 pulgadas (PRO-1410HD/PDP-615EX).

Notas sobre el trabajo de instalación:

Eate producto se comercializa para que su instalación la realice personal cualificado competente y con suficientes conocimientos técnicos. Solicite siempre a un especialista en instalaciones o a su distribuidor que realice la instalación y configuración del producto. PIONEER no se hace responsable de los daños causados por una instalación o montaje incorrectos, por la manipulación indebida, modificaciones ni desastres naturales.

Atención: Agentes de ventas y técnicos

Para garantizar la seguridad del usuario, asegúrese de elegir un lugar que sea lo suficientemente firme como para soportar el peso del monitor de plasma y de los demás accesorios.

La instalación deberán efectuarla al menos tres personas.

Asegúrese de conservar los tornillos, etc., que retire.

Piezas incluidas

Manual de instrucciones

Destornillador
Tornillos decorativos para el montaje del monitor M6 x 60 (4)

Observe siempre las siguientes recomendaciones

Antes de usar el producto...

Símbolos

En este manual de instalación se utilizan diversos símbolos que guían al usuario en el uso seguro y correcto del producto y que además tienen por finalidad prevenir accidentes o daños a la propiedad. Estos símbolos y su significado se describen a continuación. Asegúrese de comprender bien estas materias antes de leer el texto principal del manual.

ADVERTENCIA

Ignorar esta indicación, así como la manipulación incorrecta del producto, puede ocasionar lesiones graves o la muerte.

PRECAUCIÓN

Ignorar esta precaución, así como la manipulación incorrecta del producto, puede ocasionar lesiones a una persona o daños a los objetos domésticos circundantes.

Ejemplos de símbolos

Este símbolo indica que hay ciertas operaciones que requieren precaución (incluyendo advertencias).

Los detalles concretos de la precaución aparecen en el diagrama correspondiente.

Este símbolo indica una acción prohibida.

Los detalles concretos de la prohibición aparecen en el diagrama correspondiente.

Este símbolo indica una acción que debe realizarse.

Los detalles concretos de la prohibición aparecen en el diagrama correspondiente.

ADVERTENCIA

- Asegúrese de que el monitor de plasma sea instalado por personal de la tienda donde lo adquirió, de acuerdo con las instrucciones contenidas en este manual.

Si es instalado incorrectamente, el monitor de plasma podría volcarse o caer y causar accidentes.

- Para garantizar la seguridad, apriete firmemente los pernos y tornillos.

De lo contrario, el monitor de plasma podría volcarse y causar accidentes.

- No modifique las piezas.

De lo contrario, el monitor de plasma podría volcarse y causar accidentes.

- No use piezas dañadas. De lo contrario, el monitor de plasma podría volcarse y causar accidentes.

Si una pieza se daña, póngase en contacto con la tienda donde adquirió el producto.

- Cada unidad ha sido diseñada específicamente para monitores de plasma Pioneer de 61 pulgadas (PRO-1410HD/PDP-615EX). No use estos accesorios para montar ningún otro equipo. De lo contrario, el equipo podría caerse y causar un accidente.

- No instale el monitor en soportes poco estables, superficies inclinadas u otros lugares inestables. De lo contrario, el monitor de plasma podría volcarse o caer y causar accidentes.

PRECAUCIONES

- No obstruya las aberturas de ventilación del monitor de plasma. Si se obstruyen las aberturas de ventilación, el monitor se recalentará, lo que puede ocasionar un incendio. Por ejemplo, no instale el monitor de plasma en espacios estrechos donde no haya buena ventilación, no lo cubra, etc.

- No instale el monitor de plasma cerca de las salidas de aire de un acondicionador de aire o en lugares que sean objeto de vibraciones fuertes. Esto podría causar un incendio o descarga eléctrica.

- No instale el monitor de plasma en lugares húmedos o polvorientos ni en lugares donde haya concentración de hollín o vapor (tales como cocinas, cerca de humidificadores, etc.). Esto podría causar un incendio. No instale el monitor de plasma al aire libre. Esto podría causar un incendio o descarga eléctrica.

- Al instalar el monitor de plasma, asegúrese de dejar espacio suficiente alrededor de éste, como se muestra en el diagrama. De lo contrario, el monitor podrá recalentarse, lo que a su vez puede ocasionar un incendio.

- Sostenga firmemente el monitor de plasma al instalar los accesorios en éste. De lo contrario, el monitor de plasma podría caerse y causar accidentes.

- Al instalar el monitor de plasma en un soporte con ruedas, asegúrese de bloquear las ruedas. Si el soporte se mueve, el monitor de plasma podría caerse y causar accidentes.

- El monitor de plasma es pesado; por lo tanto, asegúrese de instalarlo en un lugar estable y tome las medidas pertinentes para evitar que se vuelque y cause accidentes. El monitor de plasma tiene un centro de gravedad alto. Debe ser desembalado y transportado por un mínimo de dos personas, sosteniéndolo en la parte superior e inferior. De lo contrario, el monitor de plasma podría caerse y causar accidentes.

NOTAS

Evite las habitaciones húmedas o con polvo y las habitaciones con concentración de hollín o humo de cigarrillo.

La pantalla del monitor de plasma podría ensuciarse, lo que se traducirá en una baja calidad de imagen.

Evite los lugares donde la pantalla quede expuesta a la luz directa del sol o a luz artificial intensa.

Si la luz del entorno incide sobre la pantalla, ésta aparecerá "blanca", lo que dificultará su visualización.

No instale el monitor en lugares donde las temperaturas sean demasiado altas o bajas.

Esto podría ocasionar daños.

Instalación del monitor de plasma en el soporte

1. Quite la envoltura del monitor de plasma.

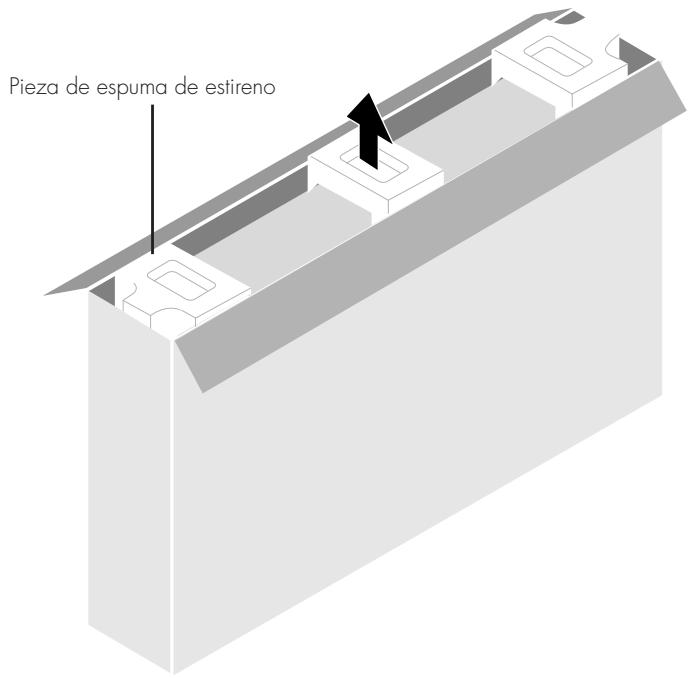

1. Abra la parte superior del cartón en el que viene empaquetado el monitor de plasma y extraiga las tres piezas de espuma de poliestireno.

Pieza de espuma de estireno

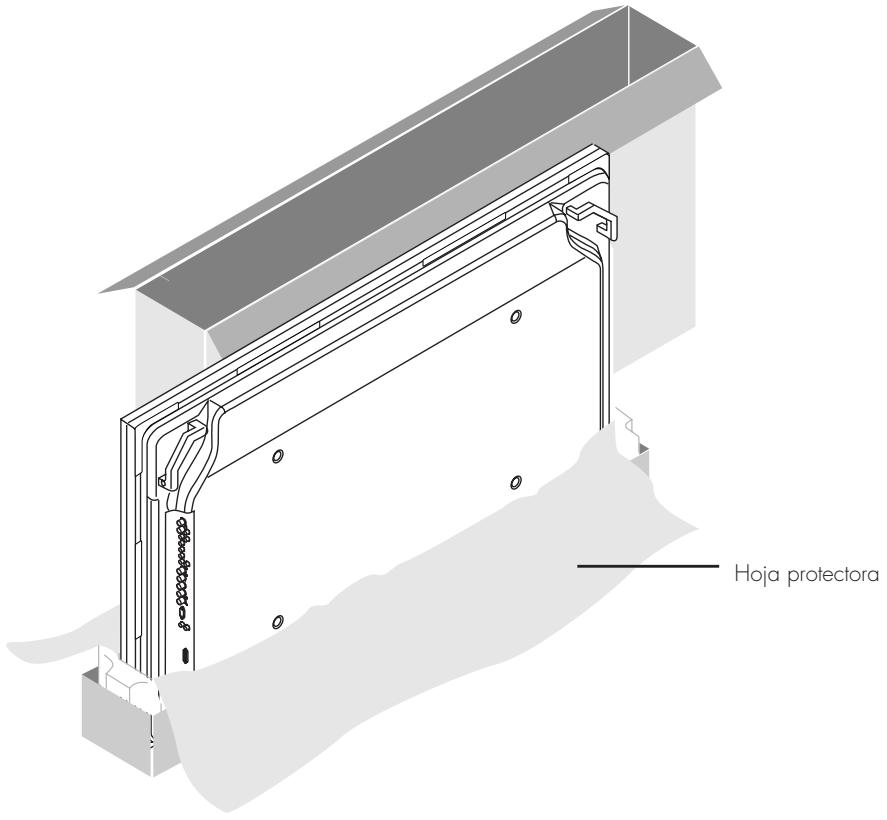

1. Retire el cartón de la parte superior y abra la hoja protectora.

Hoja protectora

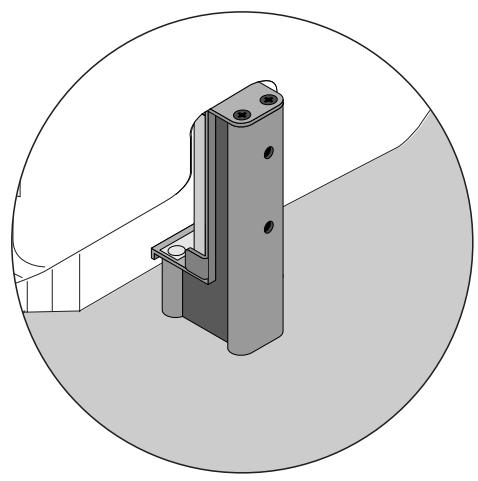

2. Inserte el soporte en el monitor de plasma.

Compruebe la orientación del soporte y del monitor de plasma e inserte el soporte en el monitor.

Sin excepción, este procedimiento debe ser realizado por dos o más personas, ya que el monitor de plasma es pesado y su centro de gravedad es alto.

Este procedimiento deberían efectuarlo al menos tres personas, ya que el monitor de plasma pesa mucho y tiene un centro de gravedad alto. Agarre la parte inferior y los agarraderos traseros del monitor de plasma y sujete la parte superior cuando lo inserte en el soporte.

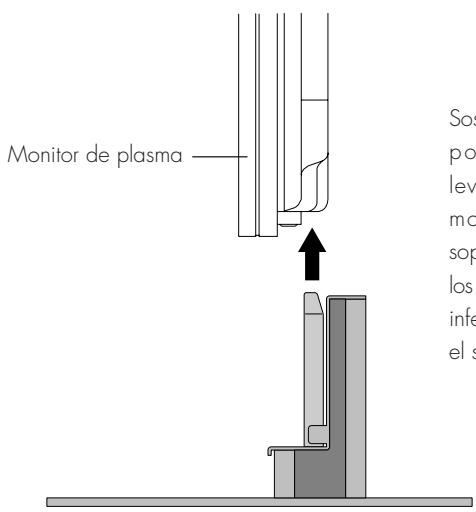

Monitor de plasma Sos po lev mo sop los infe el s

Sostenga el monitor de plasma por ambos costados y levántelo; luego, instale el monitor de plasma en el soporte, asegurándose de que los agujeros situados en la parte inferior del monitor encajen en el soporte.

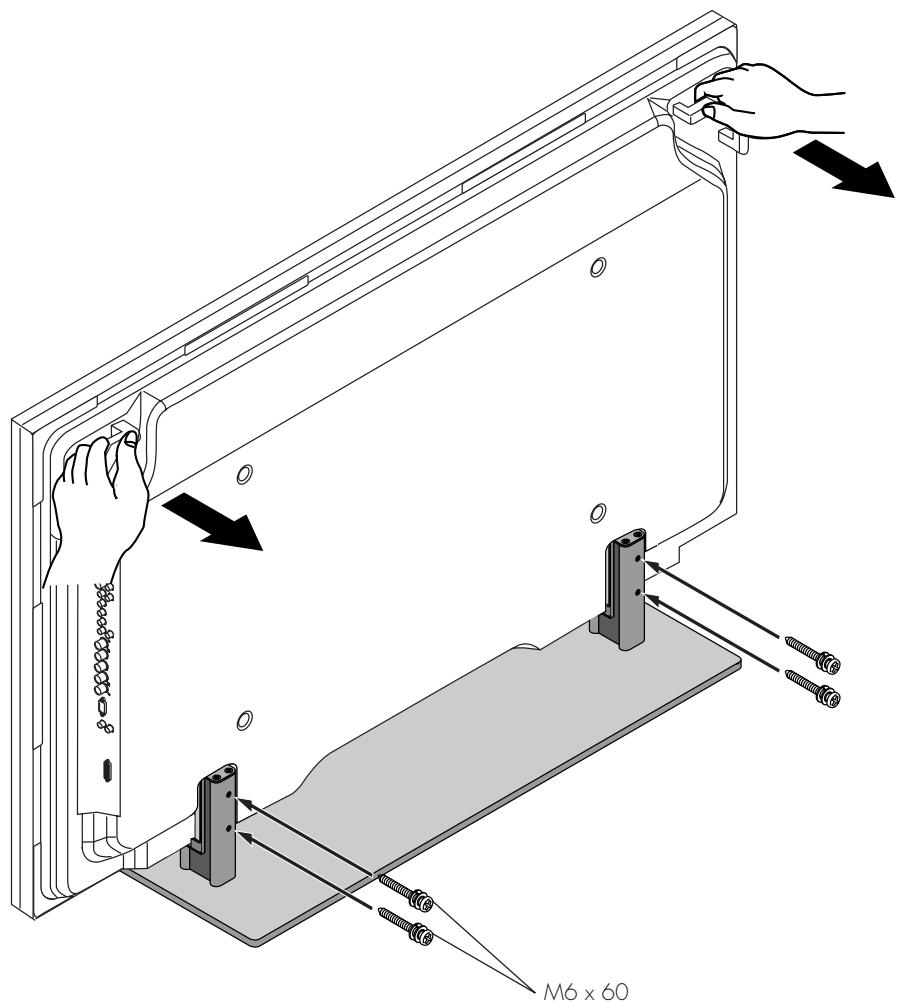

3. Asegure el soporte al monitor de plasma.

Tire de la parte superior del monitor de plasma hacia usted, inserte los cuatro tornillos suministrados en los agujeros del soporte y apriételos con un destornillador Phillips.

M6 x 60

M6 × 60
Tornillos decorativos para montaje del monitor

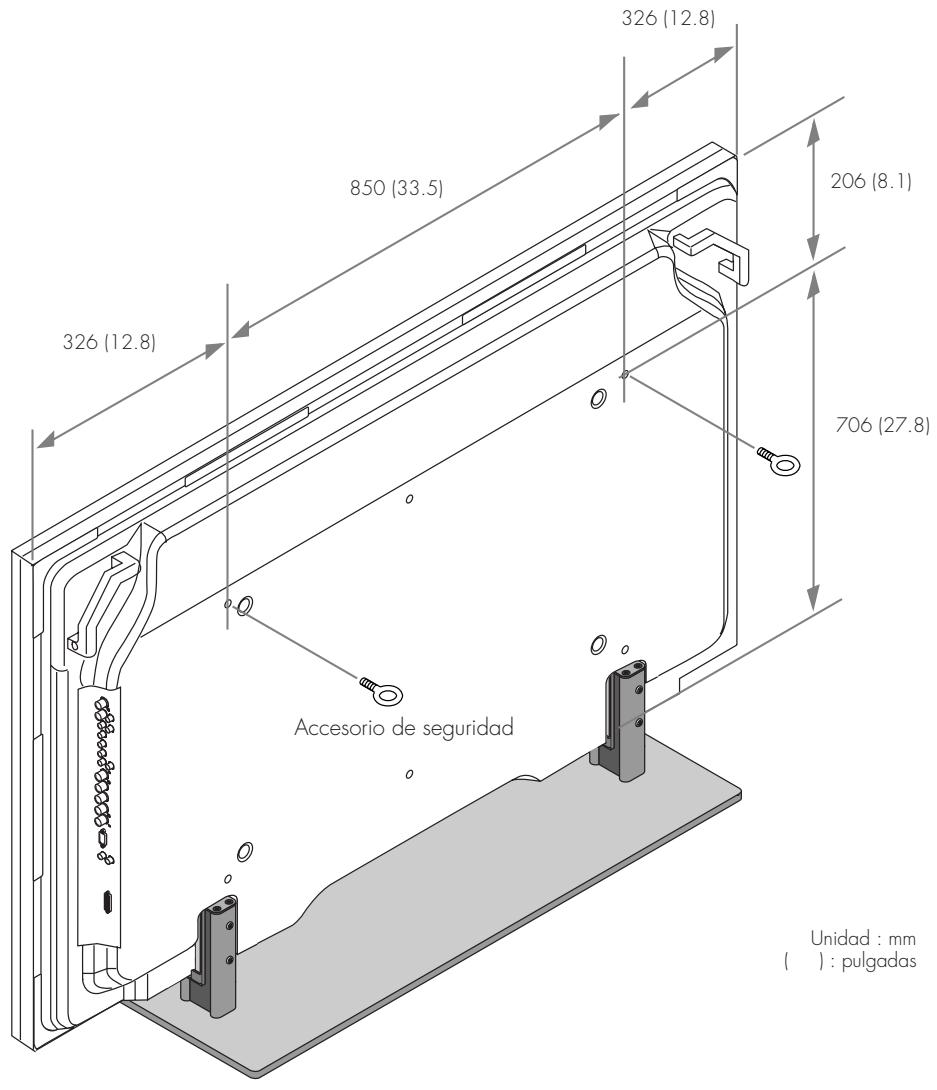

Medidas adicionales para evitar la caída del monitor

- Como medida de prevención para evitar la caída del aparato en caso de terremotos y sacudidas, instale los dos accesorios de seguridad en los agujeros de anclaje situados en la cubierta trasera del monitor de plasma. Pase una cuerda o cadena (puede adquirirla en el comercio especializado) a través de los accesorios de seguridad y asegure el monitor de plasma una pared o poste.

(No realice este procedimiento al utilizar el kit para instalación en la pared que se vende por separado.)

- Preste atención a la cuerda al mover el monitor de plasma.

326 (12.8) 850 (33.5) 326 (12.8) 206 (8.1) 706 (27.8) Accesorio de seguridad Unidad : mm ( ) : pulgadas

Especificaciones

Modelo: PDK-1014

Dimensiones externas: (ancho) 1000 x (alto) 221,6 x (prof.) 4370 mm

(ancho) 39,4 x (alto) 8,72 x (prof.) 18,5 pulgadas

Peso: 12,3 kg

27,1 lbs
