PDK-1014 - Supporto per dispositivo elettronico PIONEER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Supporto per dispositivo elettronico (supporto da tavolo per schermo al plasma)
Marca	PIONEER
Modello	PDK-1014
Compatibilità	Schermi al plasma Pioneer 61 pollici (PRO-1410HD/PDP-615EX)
Dimensioni (L x A x P)	1000 x 221,6 x 470 mm (39,4 x 8,72 x 18,5 pollici)
Peso	12,3 kg (27,1 lb)
Materiale	Metallo (acciaio) con finitura nera
Colore	Nero
Installazione	Da un professionista qualificato, almeno 3 persone necessarie
Contenuto della confezione	Supporto PDK-1014, 4 viti decorative M6 x 60, cacciavite
Fissaggio di sicurezza	Fori per fissaggi di sicurezza (corda/catena) per prevenzione contro i terremoti
Ventilazione	Non ostruire le feritoie di ventilazione dello schermo
Precauzioni di installazione	Superficie stabile, non inclinata, evitare umidità, polvere, calore eccessivo
Manutenzione	Pulire con un panno morbido e asciutto. Non utilizzare prodotti chimici
Riparabilità	Parti di ricambio disponibili presso il rivenditore. Non modificare le parti
Garanzia	2 anni (secondo la legislazione vigente)

Domande frequenti - PDK-1014 PIONEER

Quale tipo di schermo al plasma è compatibile con il supporto PDK-1014?

Il supporto PDK-1014 è progettato appositamente per gli schermi al plasma Pioneer da 61 pollici, in particolare i modelli PRO-1410HD e PDP-615EX. Non è adatto ad altre marche o dimensioni.

Posso installare il supporto PDK-1014 da solo?

No, l'installazione deve essere eseguita da almeno tre persone a causa del peso e del centro di gravità elevato dello schermo. Si consiglia di rivolgersi a un installatore professionista.

Quali sono le dimensioni del supporto PDK-1014?

Le dimensioni esterne sono 1000 mm di larghezza, 221,6 mm di altezza e 470 mm di profondità (39,4 x 8,72 x 18,5 pollici).

Qual è il peso del supporto PDK-1014?

Il peso del solo supporto è di 12,3 kg (27,1 lb). Lo schermo al plasma non è incluso.

Il supporto PDK-1014 viene fornito con le viti necessarie?

Sì, la confezione include quattro viti decorative M6 x 60 per il montaggio dello schermo, oltre a un cacciavite.

Come evitare che lo schermo si ribalti?

Utilizzare i fissaggi di sicurezza previsti sul retro del supporto: avvitare i fissaggi nei fori di ancoraggio, quindi legare una corda o una catena (non fornite) a un muro o un pilastro solido.

Posso utilizzare questo supporto con uno schermo di un'altra marca?

No, il PDK-1014 è progettato esclusivamente per gli schermi al plasma Pioneer da 61 pollici. Usarlo con altre apparecchiature potrebbe causare instabilità e rischi di caduta.

Quali precauzioni prendere durante l'installazione?

Installare il supporto su una superficie stabile e piana, al riparo da umidità, polvere e vibrazioni. Non ostruire le feritoie di ventilazione dello schermo. Assicurarsi che la posizione possa sostenere il peso totale.

Come pulire il supporto PDK-1014?

Utilizzare un panno morbido e asciutto. Non utilizzare prodotti abrasivi o solventi che potrebbero danneggiare la finitura.

Dove posso trovare pezzi di ricambio per il supporto PDK-1014?

Contatta il rivenditore Pioneer o un centro di assistenza autorizzato. Utilizza solo parti originali e non modificare mai il supporto, poiché ciò potrebbe compromettere la sicurezza.

MANUALE UTENTE PDK-1014 PIONEER

Istruzioni per l'uso

Istruzioni per l'uso

Grazie per aver acquistato questo cavalletto da tavola della Pioneer (PDK-1014). Leggete le istruzioni attentamente per assicurare l'uso corretto.

* Questo cavalletto da tavolo è stato disegnato specialmente per i display plasma da 61 pollici della Pioneer (PRO-1410HD/PDP-615EX).

Nota sulle operazioni di installazione:

Questo prodotto viene venduto presumendo che venga installato da personale qualificato, con sufficiente capacità e competenza. Richiedere sempre ad uno specialista di installazioni, o al rivenditore, di procedere all'installazione e messa in opera dell'apparecchio. La PIO-NEER non può assumersi responsabilità per danni causati da errori nell'installazione o nel mantaggio, da usi errati, modifiche o da disatri naturali.

Attenzione: Negozianti e tecnici

Per garantire la sicurezza dell'unità, assicuratevi di selezionare un luogo sufficientemente forte da sopportareil peso del Display Plasma e delle sue unità.

L'installazione deve essere effettuata almeno da tre persone.

Fate attenzione a non perdere le viti rimosse, ecc..

Parti incluse

Istruzioni per l'uso

Cacciavite

Prima dell'uso...

Simbolo

Sono usati vari simboli in questo Manuale d'Installazione per l'uso sicuro e corretto del prodotto e per prevenire lesioni personali o danni materiali. Questi simboli e il loro significato sono descritti qui sotto. Assicuratevi di avere una buona conoscenza delle norme di sicurezza prima di leggere il testo principale del manuale.

AVVERTIMENTO:

L'inosservaza di quest'indicazione e il maneggio errato possono dal luogo a lesioni personali, anche gravi o mortali.

ATTENZIONE

L'inosservanza di quest'indicazione e l'uso errato pò causare lesioni personali o danni materiali agli oggetti circostanti.

Esempio dei simboli

⚠ Questo simbolo accompagna istruzioni che richiedono attenzione (comprende gli avvertimenti).

All'interno del diagramma sono forniti dettagli concreti sulle precauzioni.

☒ Questo simbolo indica un divieto.

All'interno del diagramma sono forniti dettagli concreti sul divieto.

! Questo simbolo indica un obbligo.

All'interno del diagramma sono forniti dettagli concreti sul divieto.

AVVERTIMENTO

- Assicuratevi di far installare il Display Plasma presso il negozio d'acquisto seguendo le istruzioni fornite in questo manuale.

Se viene installato in modo errato, il Display Plasma può cadere, causando così lesioni personali.

- Per assicurare la sicurezza, serrate i bulloni e le viti in modo ben saldo.

Altrimenti il Display Plasma può cadere, causando così lesioni personali.

- Non modificate le parti.

Altrimenti il Display Plasma può cadere, causando così lesioni personali.

- Non usate parti danneggiate. Altrimenti il Display Plasma può cadere, causando così lesioni personali.

Se una parte è danneggiata, rivolgetevi al negozio d'acquisto.

- Ciascun'unità è stata specificatamente per l'uso con i display plasma da 61 pollici della Pioneer (PRO-1410HD/

PDP-615EX). Non montate altri componenti con questi attrezzi. Altrimente il componente può cadere e causare

lesioni personali.

- Non posizionate l'unità su cavallette traballanti, su superfici inclinate o in altri luoghi poco stabili. Altrimenti il Display

Plasma può cadere, causando così lesioni personali.

ATTENZIONE

- Non coprite i fori di ventilazione del Display Plasma.

Se i fori di ventilazione vengono coperti, il calore si accumulerà all'interno e questo può causare un incendio.

Per esempio, non installate il Display Plasma in spazi stretti dove la ventilazione è cattiva, né posizionate dei coperchi sullo stesso, ecc.

- Non installate il Display Plasma vicino allo sbocco di un condizionatore d'aria o in luoghi dove sono forti le vibrazioni.

Altrimenti si possono verificare incendi o scosse elettriche.

- Non installate il Display Plasma in luoghi umidi o polverosi o in luoghi esposti alla fuliggine o al vapore (ad esempio in cucina, vicino all'umidificatore, ecc.). Altrimenti si può verificare un incendio.

Non installate il Display Plasma all'aria aperta. Altrimenti si può verificare un incendio o scosse elettriche.

- Quando installate il Display Plasma, lasciate uno spazio sufficiente intorno, come in figura nel diagramma.

Altrimenti, il calore può aumentare all'interno causando un incendio.

- Tenete il Display Plasma in modo sicuro durante il montaggio delle unità sullo stesso. Altrimenti il Display Plasma può cadere, causando così lesioni personali.

- Quando installate il Display Plasma su un cavalletto con delle ruote orientabili, assicuratevi di bloccare le ruote. Se si sposta il cavalletto, può cadere il Display Plasma, causando così lesioni personali.

- Il Display Plasma è pesante, per cui dovete installare lo stesso in un luogo stabile e prendere le misure necessarie per prevenire la sua caduta e per eliminare il rischio di lesioni personali.

Il Display Plasma ha un alto centro di gravità. Va disimballato e spostato da almeno due persone che lo devono tenere in alto e in basso. Altrimenti il Display Plasma può cadere, causando così lesioni personali.

NOTE

Evitate stanze polverose od umide e stanze piene di fuliggine o fumo di sigarette.

Lo schermo del Display Plasma si può sporcare, causando così una cattiva qualità dell'immagine.

Evitate luoghi dove lo schermo sarà esposto alla luce diretta del sole o ad una forte luce artificiale.

Se la luce circostante dovesse brillare sullo schermo, lo schermo apparirà bianco e sarà difficile da vedere.

Non installate l'unità in luogi dove la temperatura è molto alto o basso.

Altrimenti si possono verificare dei danni.

Installazione del Display Plasma sul cavalletto

1. Togliete l'imballaggio del display plasma

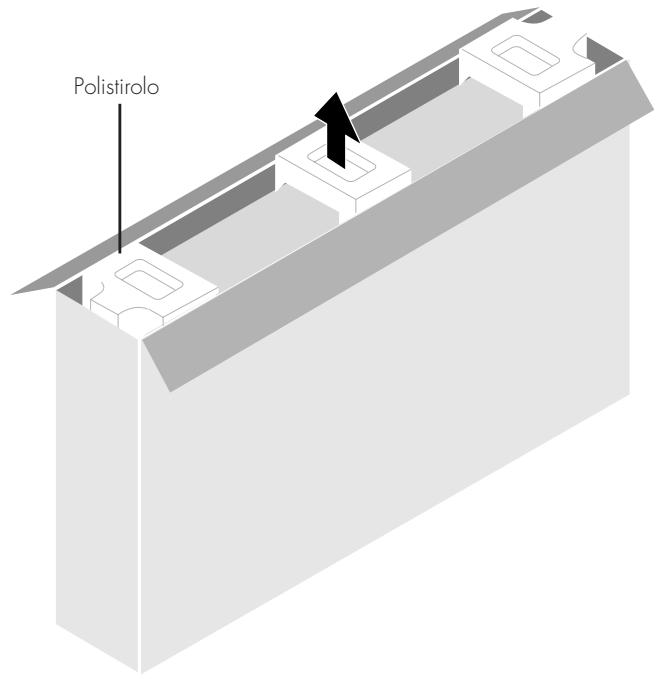

1. Aprite il coperchio del cartone in cui è imballato il display al plasma e rimuovete i tre pezzi di polistirolo.

Polistirolo

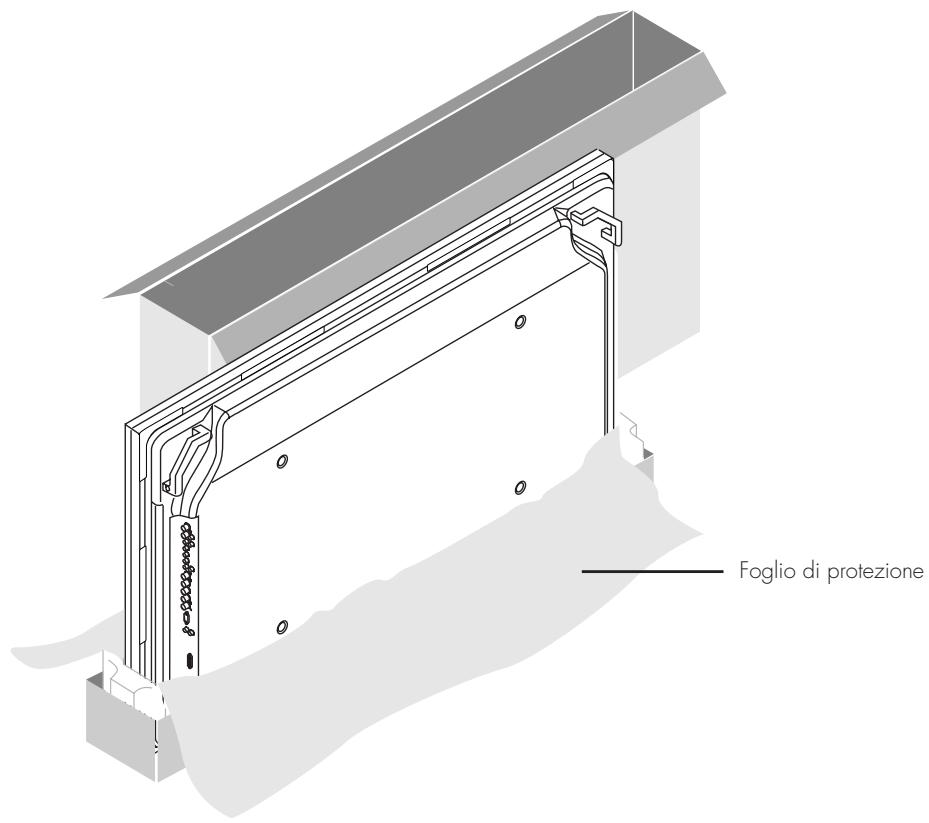

1. Rimovete il cartone dalla parte superiore ed staccate il foglio di protezione.

Foglio di protezione

2. Inserite il cavalletto nel display plasma

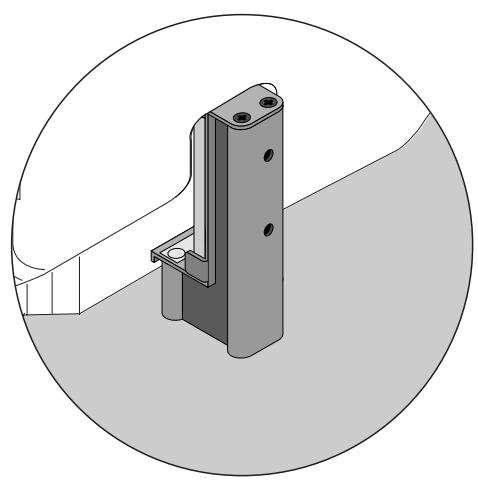

Controllate l'orientamento del sostegno e il display plasma, poi posizionate quest'ultimo sul cavalletto.

Senza eccezioni, questa procedura va effettuata da due o più persone poiché il display plasma è pesante e il centro di gravità è alto. Questa operazione deve essere effettuata almeno da tre persone poiché il display al plasma è pesante e presenta un baricentro elevato. Afferrate la base e le maniglie sul retro del display al plasma e sorreggete la parte superiore inserendo il display al plasma nel cavalletto.

Display Plasma Tenete ambed poi pe plasma tale che displa cavalle

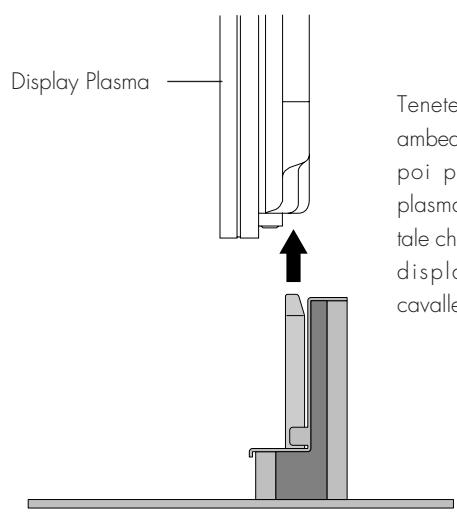

Tenete il display plasma con ambedue le mani e sollevatelo, poi posizionate il display plasma sul cavalletto in modo tale che i fori posto in basso sul display fanno presa nel cavalletto.

3. Fissate il cavalletto e il Display Plasma

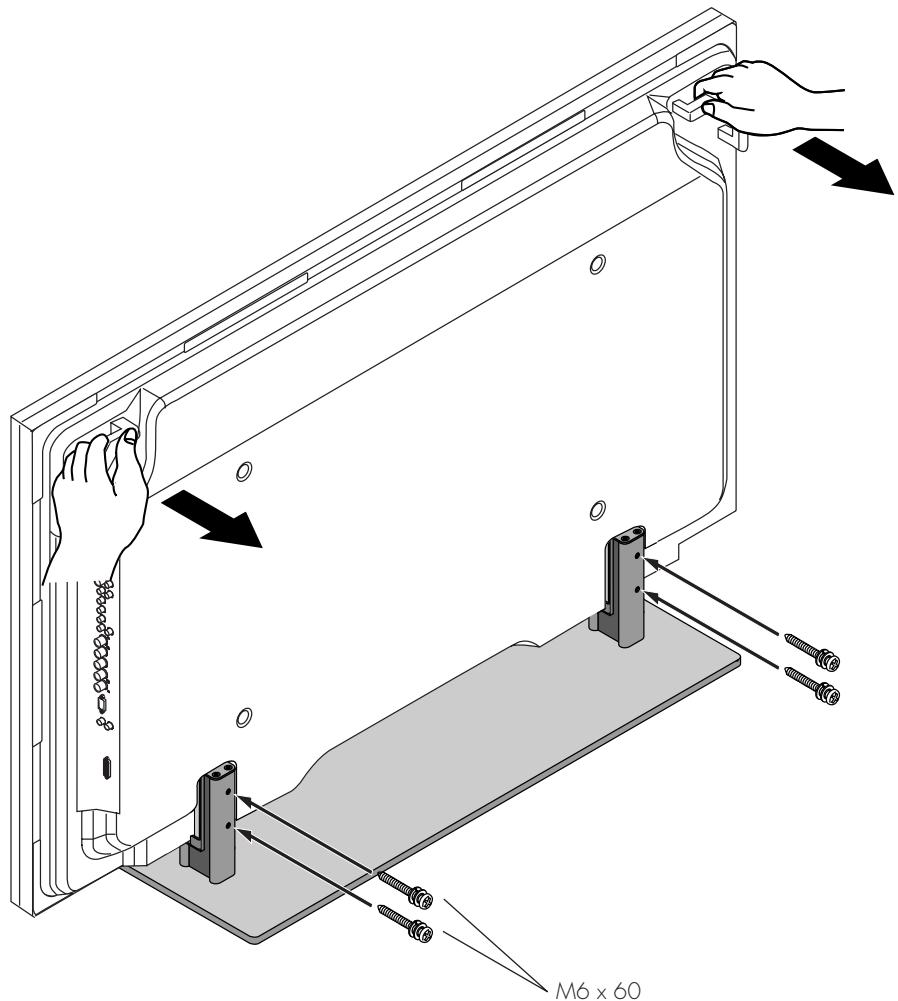

Tirate la parte superiore del display plasma verso voi, inserite le quattro viti in dotazione nei fori del cavalletto, e fissatelo con un cacciavite Phillips.

M6 x 60

Viti di decorazione per il montaggio del display

Ulteriori misure di prevenzione delle cadute

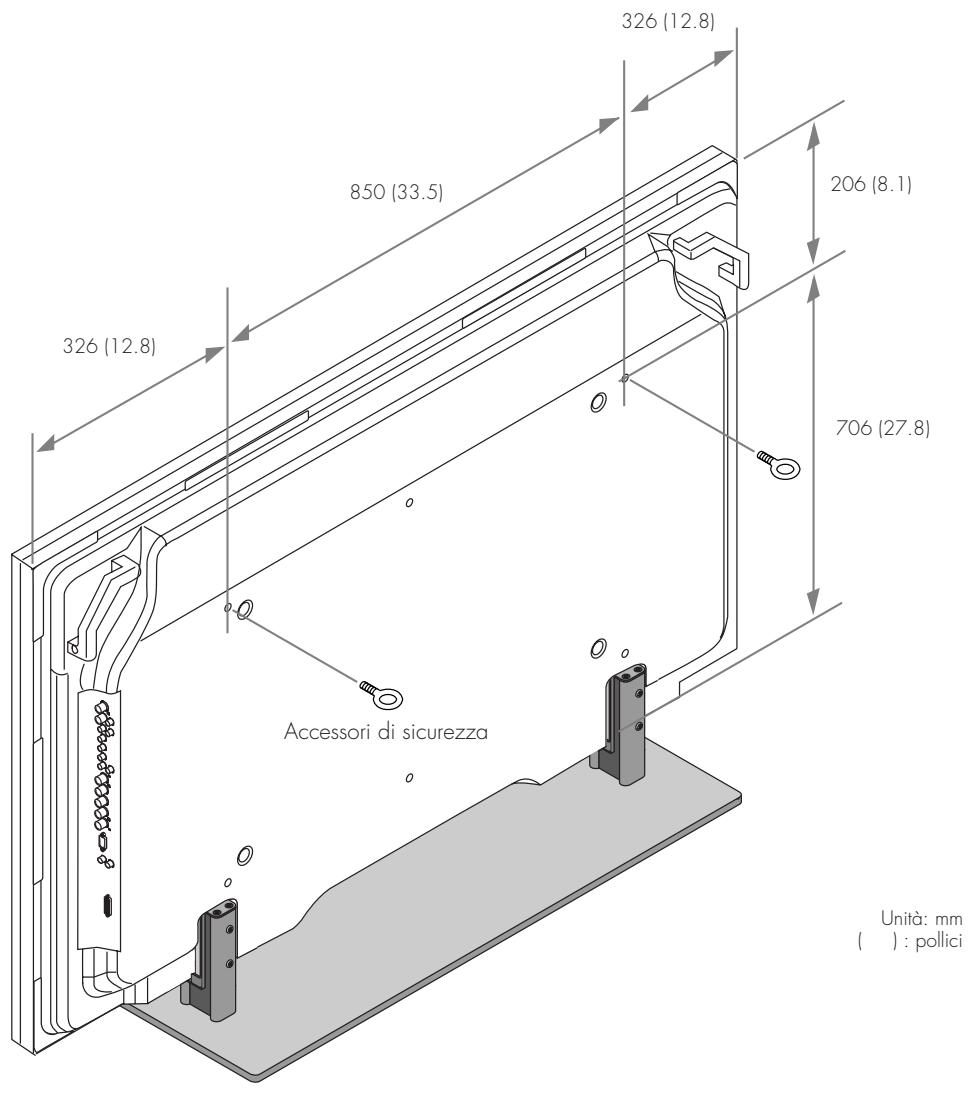

- Per evitare eventuali cadute dovute a terremoti o vibrazioni, fissate i due accessori di sicurezza nei fori usati per l'ancoraggio sul coperchio posteriore del display plasma. Fate passare una corda o una catena (venduta separatamente) attraverso gli accessori e fissate il display plasma saldamente sul muro o sulla colonna.

(Non effettuate questa operazione mentre usate l'unità di montaggio a parete venduta separatamente.)

- Fate attenzione alla corda mentre spostate il Display Plasma.

326 (12.8) 850 (33.5) 326 (12.8) 206 (8.1) 706 (27.8) Accessori di sicurezza Unità: mm ( ) : pollici

Specifiche

Modello: PDK-1014

Dimensioni esterne: (L) 1000 x (H) 221,6 x (P) 470 mm

(L) 39,4 × (H) 8,72 × (P) 18,5 pollici

Peso: 12,3 kg

27,1 lbs
