Produkttyp	Ständer für elektronisches Gerät (Tischständer für Plasma-Bildschirm)
Marke	PIONEER
Modell	PDK-1014
Kompatibilität	Pioneer 61-Zoll-Plasma-Bildschirme (PRO-1410HD/PDP-615EX)
Abmessungen (B x H x T)	1000 x 221,6 x 470 mm (39,4 x 8,72 x 18,5 Zoll)
Gewicht	12,3 kg (27,1 lb)
Material	Metall (Stahl) mit schwarzer Oberfläche
Farbe	Schwarz
Installation	Durch qualifizierten Fachmann, mindestens 3 Personen erforderlich
Lieferumfang	PDK-1014 Ständer, 4 dekorative Schrauben M6 x 60, Schraubendreher
Sicherheitsbefestigung	Löcher für Sicherheitsbefestigungen (Seil/Kette) zur Erdbebenvorsorge
Belüftung	Die Belüftungsöffnungen des Bildschirms nicht blockieren
Installationshinweise	Stabile, ebene Oberfläche, Feuchtigkeit, Staub und übermäßige Hitze vermeiden
Pflege	Mit einem weichen, trockenen Tuch reinigen. Keine chemischen Reinigungsmittel verwenden
Reparierbarkeit	Ersatzteile beim Händler erhältlich. Teile nicht modifizieren
Garantie	2 Jahre (gemäß geltender Gesetzgebung)

Häufig gestellte Fragen - PDK-1014 PIONEER

Welcher Plasma-Bildschirmtyp ist mit dem PDK-1014 Ständer kompatibel?

Der PDK-1014 Ständer wurde speziell für Pioneer 61-Zoll-Plasma-Bildschirme entwickelt, insbesondere die Modelle PRO-1410HD und PDP-615EX. Nicht für andere Marken oder Größen geeignet.

Kann ich den PDK-1014 Ständer allein installieren?

Nein, die Installation muss von mindestens drei Personen durchgeführt werden, aufgrund des Gewichts und des hohen Schwerpunkts des Bildschirms. Es wird empfohlen, einen professionellen Installateur zu beauftragen.

Welche Abmessungen hat der PDK-1014 Ständer?

Die Außenmaße betragen 1000 mm Breite, 221,6 mm Höhe und 470 mm Tiefe (39,4 x 8,72 x 18,5 Zoll).

Wie schwer ist der PDK-1014 Ständer?

Das Gewicht des Ständers allein beträgt 12,3 kg (27,1 lb). Der Plasma-Bildschirm ist nicht enthalten.

Wird der PDK-1014 Ständer mit den erforderlichen Schrauben geliefert?

Ja, die Verpackung enthält vier dekorative Schrauben M6 x 60 zur Montage des Bildschirms sowie einen Schraubendreher.

Wie verhindere ich, dass der Bildschirm umkippt?

Verwenden Sie die vorgesehenen Sicherheitsbefestigungen auf der Rückseite des Ständers: Schrauben Sie die Befestigungen in die Verankerungslöcher und befestigen Sie dann ein Seil oder eine Kette (nicht im Lieferumfang) an einer festen Wand oder einem Pfeiler.

Kann ich diesen Ständer mit einem Bildschirm einer anderen Marke verwenden?

Nein, der PDK-1014 ist ausschließlich für Pioneer 61-Zoll-Plasma-Bildschirme konzipiert. Die Verwendung mit anderen Geräten könnte zu Instabilität und Sturzgefahr führen.

Welche Vorsichtsmaßnahmen sind bei der Installation zu beachten?

Installieren Sie den Ständer auf einer stabilen, ebenen Oberfläche, geschützt vor Feuchtigkeit, Staub und Vibrationen. Blockieren Sie nicht die Belüftungsöffnungen des Bildschirms. Stellen Sie sicher, dass der Standort das Gesamtgewicht tragen kann.

Wie reinige ich den PDK-1014 Ständer?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie keine Scheuermittel oder Lösungsmittel, die die Oberfläche beschädigen könnten.

Wo finde ich Ersatzteile für den PDK-1014 Ständer?

Wenden Sie sich an Ihren Pioneer-Händler oder einen autorisierten Service. Verwenden Sie nur Originalteile und ändern Sie den Ständer niemals, da dies die Sicherheit beeinträchtigen könnte.

BEDIENUNGSANLEITUNG PDK-1014 PIONEER

Vielen Dank, dass Sie sich für das Tischstativ von Pioneer entschieden haben (PDK-1014). Lesen Sie sich diese Anleitung sorgfältig durch, um eine ordnungsgemäße Bedienung sicherzustellen.

* Dieses Tischstativ ist für die Verwendung mit 61-Zoll Plasma-Displays von Pioneer (PRO-1410HD/PDP-615EX) entwickelt worden.

Hinweis zur installation:

Diesos Produkt ist für die Installation durch einen Fachmann bestimmt. Der Käufer muss dieses Produkt entweder von einem qualizifierten Techniker oder vom Fachhändier installieren und einrichten lassen, PIONEER übernimmt keinerlei Haftung für Schäden, die auf unsachgemäße Installation oder Befestigung, zweckentfremdeten Gebrauch, Nachgestaltung oder Naturkatastropnen zurückzuführen sind.

Achtung: Verkaufshändler und Techniker

Wählen Sie zum Zwecke der Benutzersicherheit unbedingt einen Installationsort aus, der ausreichende Stärke aufweist und das Gewicht des Plasma-Displays und der verschiedenen Einheiten trägt.

Die Installation sollte von mindestens drei Personen durchgeführt werden.

Verlieren Sie keine entfernten Schrauben usw.

Enthaltene Teile

Schraubendreher
Zierschrauben für Display-Montage M6 x 60 (4)

Vor der Inbetriebnahme...

Symbole

Verschiedene Symbole werden in diesem Installationshandbuch zum Zwecke der Sicherheit und ordnungsgemäßen Verwendung des Produktes sowie der Verhinderung von Personen- und Sachschäden verwendet. Diese Symbole und ihre Bedeutungen sind unten beschrieben. Bitte vergewissern Sie sich, dass diese verstanden werden, bevor der Haupttext dieses Handbuchs gelesen wird.

WARNUNG

Wenn diese Anzeige ignoriert wird und die Handhabung nicht ordnungsgemäß erfolgt, könnte dies zu schweren Verletzungen oder zum Tode führen.

VORSICHT

Wenn diese Anzeige ignoriert wird und die Handhabung nicht ordnungsgemäß erfolgt, könnten Personen verletzt oder umliegende Haushaltsgegenstände beschädigt werden.

Symbolbeispiele

⚠️ Dieses Symbol informiert darüber, dass der Inhalt beachtet werden muss (einschließlich Warnhinweise). Konkrete Details hinsichtlich des Warnhinweises werden innerhalb des Diagramms beschrieben.

Dieses Symbol zeigt einen verbotenen Schritt an. Konkrete Details hinsichtlich des Verbots werden innerhalb des Diagramms beschrieben.

Dieses Symbol zeigt an, dass eine Sache ausgeführt werden muss. Konkrete Details hinsichtlich des Verbots werden innerhalb des Diagramms beschrieben.

WARNUNG

- Unbedingt das Plasma-Display vom Verkaufshändler entsprechend diesem Handbuch installieren lassen. Falls es falsch installiert wird, könnte das Plasma-Display umkippen und Verletzungen verursachen.

- Bolzen und Schrauben fest anziehen, um Sicherheit zu gewährleisten. Anderenfalls könnte das Plasma-Display umkippen und Verletzungen verursachen.

- Keine Teile verändern. Anderenfalls könnte das Plasma-Display umkippen und Verletzungen verursachen.

- Keine defekten Teile verwenden. Anderenfalls könnte das Plasma-Display umkippen und Verletzungen verursachen. Falls ein Teil defekt sein sollte, wenden Sie sich an die Verkaufsstelle.

- Jede Einheit ist für die Verwendung mit 61-Zoll Plasma-Displays von Pioneer (PRO-1410HD/PDP-615EX) entwickelt worden. Bitte keine anderen Einheiten zusammen mit diesen montieren. Anderenfalls könnte das Gerät herunterfallen und Verletzungen verursachen.

- Nicht auf wackelige Stative, geneigte Flächen oder instabile Flächen stellen. Anderenfalls könnte das Plasma-Display umkippen oder herunterfallen und Verletzungen verursachen.

VORSICHT

- Die Ventilationsöffnungen des Plasma-Displays nicht blockieren.

Wenn die Ventilationsöffnungen abgedeckt sind, entwickelt sich im Innern Hitze, die einen Brand verursachen könnte. Das Plasma-Display beispielsweise nicht in engen Orten installieren, in denen keine ausreichende Ventilation herrscht, nicht abdecken usw..

- Das Plasma-Display nicht neben Klimaanlagen-Luftauslässen oder an Orten installieren, die starken Vibrationen ausgesetzt sind.

Dies könnte sonst zu einem Brand und elektrischen Schlägen führen.

- Das Plasma-Display nicht an feuchten oder staubigen Orten und nicht an Orten installieren, die Ruß oder Dampf ausgesetzt sind (z. B. in Küchen, neben Luftbefeuchtern usw.). Dies könnte sonst zu einem Brand führen.

Das Plasma-Display nicht im Freien installieren. Dies könnte sonst zu einem Brand und elektrischen Schlägen führen.

- Bei der Installation des Plasma-Displays genügend Platz um das Gerät herum frei lassen, wie im Diagramm gezeigt.

Anderenfalls könnte sich im Innern Hitze entwickeln, die einen Brand verursachen könnte.

- Das Plasma-Display festhalten, wenn die Einheiten darauf installiert werden. Anderenfalls könnte das Plasma-Display herunterfallen und Verletzungen verursachen.

- Wenn das Plasma-Display auf das Stativ mit Fußrollen installiert wird, die Fußrollen unbedingt blockieren. Wenn sich das Stativ bewegt, könnte das Plasma-Display herunterfallen und Verletzungen verursachen.

- Das Plasma-Display ist schwer, installieren Sie es aus diesem Grund an einem stabilen Ort und sorgen Sie dafür, dass es nicht umkippt und Verletzungen verursacht.

Das Plasma-Display besitzt einen hohen Schwerpunkt. Es sollte von mindestens zwei Personen ausgepackt und transportiert werden, wobei es oben und unten festgehalten wird. Anderenfalls könnte das Plasma-Display herunterfallen und Verletzungen verursachen.

HINWEISE

Staubige und feuchte Räume und Räume vermeiden, die Ruß und Zigarettenqualm ausgesetzt sind.

Der Plasma-Displaybildschirm könnte schmutzig werden, was zu einer schlechten Bildqualität führen könnte.

Orte vermeiden, in denen der Bildschirm direktem Sonnenlicht oder starkem Kunstlicht ausgesetzt wäre.

Wenn Umgebungslicht auf den Bildschirm trifft, erscheint der Bildschirm weiß und die Sicht wird verschlechtert.

Nicht an Orten installieren, an denen hohe oder niedrige Temperaturen herrschen.

Anderenfalls könnte ein Schaden entstehen.

Das Plasma-Display auf dem Stativ installieren

1. Das Verpackungsmaterial vom Plasma-Display abnehmen

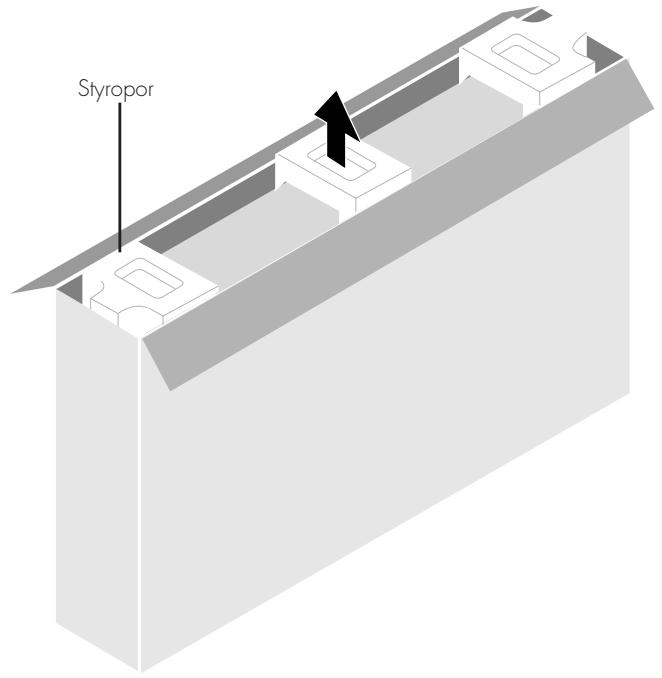

1. Öffnen Sie die Oberseite des Kartons, in dem das Plasma-Display verpackt ist und entfernen Sie die drei Styroporteile.

Styropor

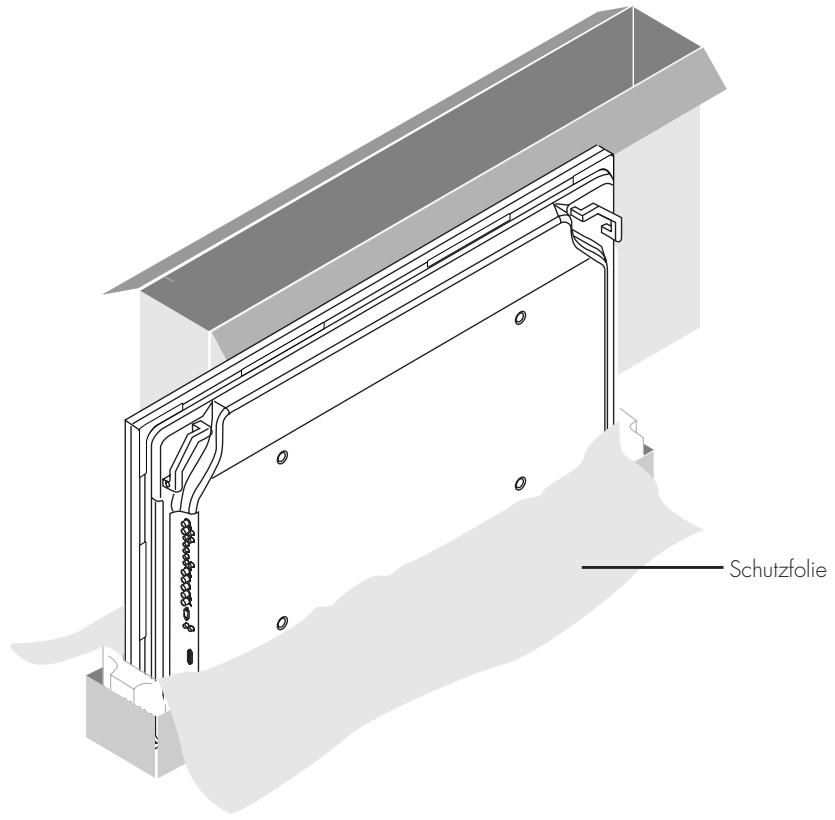

1. Den Karton von oben abnehmen und die Schutzfolie öffnen.

Schutzfolie

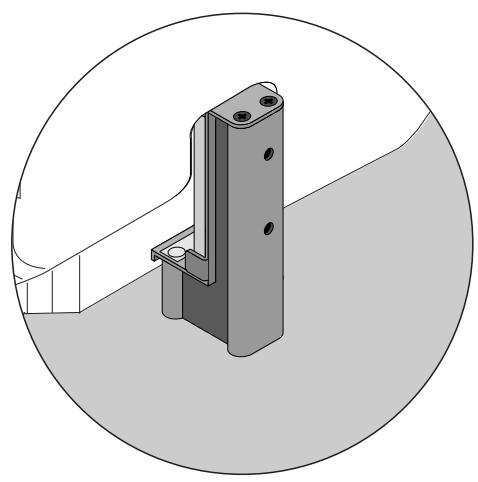

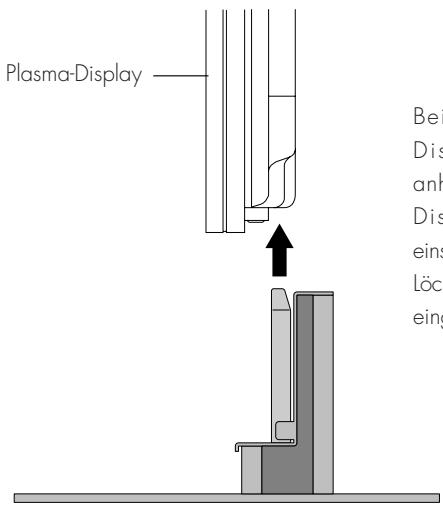

2. Das Stativ in das Plasma-Display einsetzen

Die Ausrichtung des Stativs und des Plasma-Displays prüfen, anschließend das Plasma-Display in das Stativ einsetzen.

Dieses Verfahren sollte ohne Ausnahme von zwei oder mehr Personen durchgeführt werden, da das Plasma-Display schwer ist und einen hohen Schwerpunkt besitzt.

Dieses Vorhaben sollte von mindestens drei Personen durchgeführt werden, da das Plasma-Display schwer ist und einen hohen Schwerpunkt besitzt. Fassen Sie dabei an der Unterseite des Plasma-Displays an und greifen Sie in die Handgriffvertiefungen auf der Rückseite. Stützen Sie die Oberseite des Plasma-Displays während Sie es in das Stativ einsetzen.

Plasma-Display Bei Dis anh Dis eins Löch eing

Beide Seiten des Plasma-Displays festhalten und anheben, dann das Plasma-Display so in das Stativ einsetzen, dass das Stativ in die Löcher auf der Display-Unterseite eingreift.

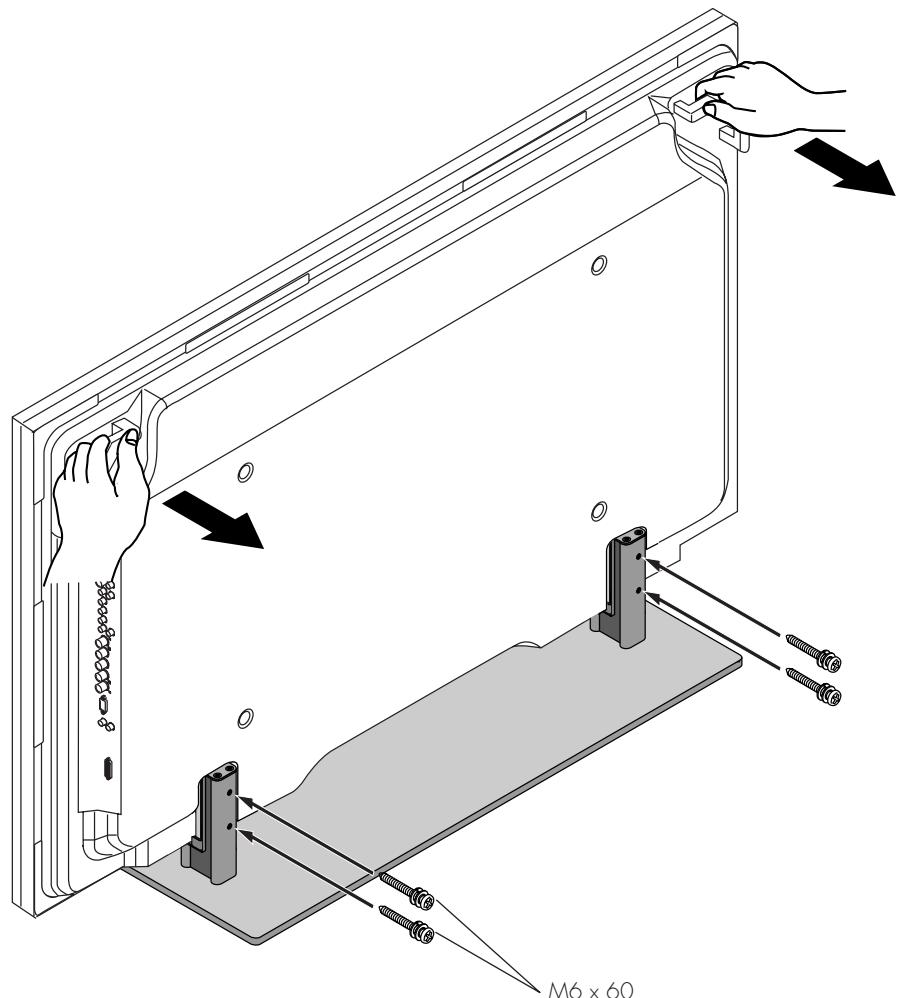

3. Das Stativ und das Plasma-Display befestigen

Das Oberteil des Plasma-Displays zu sich hinziehen, die vier mitgelieferten Schrauben in die Löcher des Stativs einsetzen und diese mit einem Phillips-Schraubendreher anziehen.

M6 x 60

M6 × 60
Zierschrauben für Display-Montage

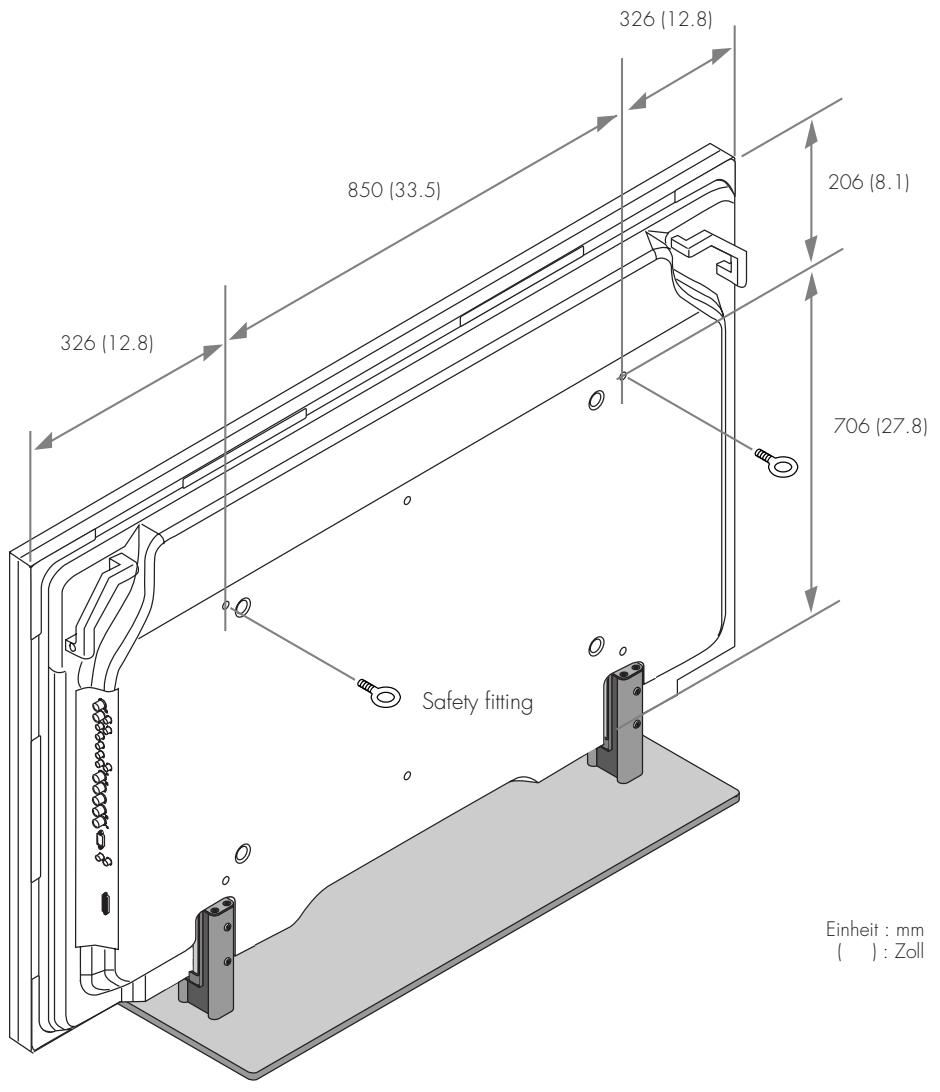

Zusätzliche Verhinderungsmaßnahmen gegen Herunterfallen

• Als Verhinderungsmaßnahme gegen Herunterfallen bei Erdbeben und Stößen die zwei Schutzvorrichtungen in den Schraubenlöchern in der Rückwand des Plasma-Displays befestigen. Ein Seil oder eine Kette (im Handel Markt erhältlich) durch die Schutzvorrichtungen ziehen und das Plasma-Display an einer Wand oder einem Pfeiler sichern.
  (Dies nicht ausführen, wenn eine getrennt erhältliche Wandbefestigungseinheit verwendet wird.)
• Beim Bewegen des Plasma-Displays auf das Seil achten.

326 (12.8) 850 (33.5) 326 (12.8) 206 (8.1) 706 (27.8) Safety fitting Einheit : mm ( ) : Zoll

Spezifikationen

Modell: PDK-1014

Außenabmessungen: (B) 1000 x (H) 221,6 x (T) 470 mm

(B) 39,4 × (H) 8,72 × (T) 18,5 Zoll

Gewicht: 12,3 kg

27,1 Pfund
