MODE D'EMPLOI PC-E NIKKOR 24MM F-3.5D ED NIKON

Manuel de l'utilisateur (P. 50-65)

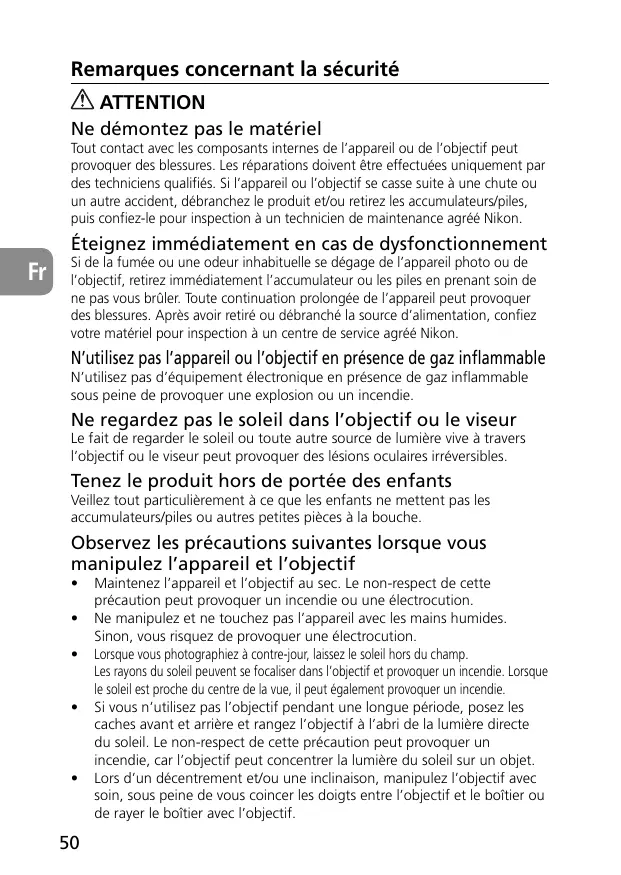

Ne démontez pas le matériel

Tout contact avec les composants internes de l'appareil ou de l'objet peut provoquer des blessures. Les réparations doivent être effectuées uniquement par des techniciens qualifiés. Si l'appareil ou l'objet se casse suite à une chute ou un autre accident, débranchez le produit et/ou retirez les accumulateurs/piles, puis confiez-le pour inspection à un technicien de maintenance/agréé Nikon.

Éteignez immédiatement en cas de dysfonctionnement

Si de la fumée ou une odeur inhabituelle se dégage de l'appareil photo ou de l'objectif, retirez immédiatement l'accumulateur ou les piles en prenant soin de ne pas vous brûler. Toute continuation prolongée de l'appareil peut provoquer des blessures. Après avoir retiré ou débranché la source d'alimentation, confiez votre matériel pour inspection à un centre de service agréé Nikon.

N'utilisez pas l'appareil ou l'objet en présence de gaz inflammables

N'utilisez pas d'équipement électronique en présence de gaz inflammable sous peine de provoquer une explosion ou un incendie.

Ne regardez pas le soleil dans l'objectif ou le viseur

Le fait de regarder le soleil ou toute autre source de lumière vive à travers l'objet ou le viseur peut provoquer des lésions oculaires irréversibles.

Tenez le produit hors de portée des enfants

Veillez tout particulièrement à ce que les enfants ne mettent pas les accumulateurs/piles ou autres petites pièces à la bouche.

Observez les précautions suivantes lorsque vous manipulez l'appareil et l'objectif

• Maintenez l'appareil et l'objet au sec. Le non-respect de cette précaution peut provoquer un incendie ou une électrocution.
• Ne manipulez et ne touchez pas l'appareil avec les mains humides. Sinon, vous risquez de provoquer une électrocution. Lorsque vous photographiez à contre-jour, laissez le soleil hors du champ. Les rayons du soleil peuvent se focaliser dans l'objectif et provoquer un incendie. Lorsque le soleil est proche du centre de la vue, il peut également provoquer un incendie.
• Si vous n'utilisez pas l'objet pendant une longue période, posez les caches avant et arrêté et rangez l'objet à l'abri de la lumière directe du soleil. Le non-respect de cette précaution peut provoquer un incendie, car l'objet peut concentrer la lumière du soleil sur un object.
• Lors d'un décentrement et/ou une inclinaison, manipulez l'objet avec soin, sous peine de vous coincer les doigts entre l'objet et le boîtier ou de rayer le boîtier avec l'objet.

Nous vous remercions d'avoir porté votre choix sur cet objectif Nikon PC-E NIKKOR 24mm f/3.5D ED.

1. Nomenclature

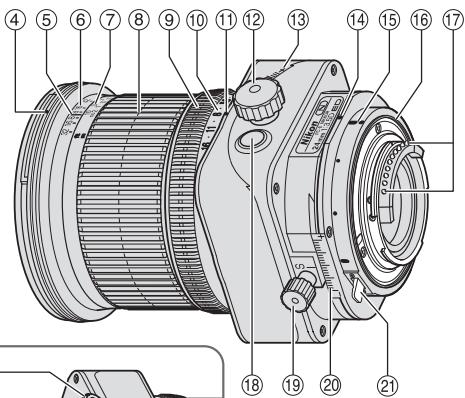

① Parasoleil ② Repère de fixation du parasoleil ③ Repère de réglage du parasoleil ④ Repère de montage du parasoleil ⑤ Repère des distances (6) Échelle des profondeurs de champ ⑦ Échelle des distances ⑧ Bague de mise au point

⑨ Bague d'ouverture 10 Échelle des ouvertures 11 Repère des ouvertures (12) Molette d'inclinaison (13) Échelle d'inclinaison (14) Index rotatif 15 Repère de montage 16 Joint en caoutchou de l'objet 1 Contacts électroniques 18 Bouton de fermeture du diaphragme

19 Molette de décentrement (20) Échelle de décentrement ② Levier rotatif Molette de libération du verrouillage de décentrement ② Molette de libération du verrouillage d'inclinaison

2. Caractéristiques principales

C'est un objectif à rétrofocus et correction de perspective (PC) qui vous permet d'accéenter ou de corriger la perspective proche ou éloignée, ou de contrôler la profondeur de champ. Il vous permet également de corriger la distorsion provoquée par l'angle de l'appareil. De plus, vous pouvez utiliser le mécanisme d'inclinaison-décentrement de cet objectif pour la mise au point du plan sujet complet quand il n'est pas parallèle au plan film.

• Cet objectif intègre une fonction de réglage automatique de l'ouverture. Lorsque l'objectif est monté sur un appareil Nikon D3, D700 ou D300, l'utilisateur peut utiliser tous les modes d'exposition pour prendre des photos sans avoir à recourir au bouton de fermeture du diaphragme.
• Un contrôle d'exposition plus précis est possible quand cet objectif est monté sur un appareil Nikon à mesure matricielle 3D, car l'information de distance au sujet est transférée de l'objectif au boîtier (sans inclinaison et/ou décentrement) (avec une ouverture maximale lorsqu'il est monté sur les appareils).
• L'utilisation de trois éléments asphériques et de trois éléments ED (dispersion extra basse) assure des images nettes virtuellement exempte de frangeage couleur. De plus, l'emploi d'un diaphragme à 9 lames produit une ouverture quatre circulaire étompe/agréablement les images floues à l'avant ou à l'arrête du sujet.
• Le traitement nano cristal sur certaines lentilles permet d'assurer une image nette dans diverses conditions de prise de vue, des extérieurs ensoleillés aux scènes en intérieur sous les spots.
• La distance de mise au point minimale est de 0,21 m.
• Au total, deux flashes asservis sans câble SB-R200 peuvent être montés à l'avant de l'objet*.
• Lors de la fixation du matériel SB-R200, serrez la molette de libération du verrouillage de décentrement. Dans le cas contraire, l'objet pourrait tomber sous le poids du matériel SB-R200. Il n'est pas recommandé d'incliner et/ou de décentrer l'objet lorsque le matériel SB-R200 est fixé.

Remarque relative aux molettes de décentrement et de déverrouillage d'inclinaison

L'objet ne se verrouille pas complètement quand vous tournez les molettes de décentrement et de déverrouillage d'inclinaison. Ceci est normal. Si vous tournez trop fort les molettes de décentrement et de déverrouillage d'inclinaison pour verrouiller l'objet ou que vous décentrez/inclinez de force l'objet alors qu'il est verrouillé, vous risquez de l'endommager.

3. Appareils utilisables et fonctions disponibles

Certaines fonctions disponibles peuvent être soumises à des restrictions ou des limitations. Pour plus de détails, consultez le manuel d'utilisation de l'appareil.

Appareils		Réglage de l'ouverture par l'appareil	Commande de présélection d'ouverture à touche unique	Indécision/ décentrement	Montage sur un apparèil	Mode d'exposition *1
						P*2	S	A	M
D3	*3*4	✓	✓	✓	✓	✓
D700, D300		✓	✓	✓*5	✓*6
Série D2, Série D1, D200, D100, D80, Série D70, D60, D50, Série D40, F6, F5, Série F4*, F100, Série F80, Série F75, Série F65, Pronea 600i	*8*9	—	✓	✓*5	✓*6	—	—	—	✓
F90X, Série F90, Série F70, Série F60, Série F55, Série F50, F-401x, F-401s, F-401, F-801s, F-801, F-601M, F3AF, F-601, F-501, Pronea S, appar兼s MF Nikon (sauf F-601M)		—	—	—	—	—	—	—	—

Possible —: Impossible

1 L'exposition sera incorporée si l'objet est découvert et/ou incliné. 2 P inclut AUTO (programme à usage général) et le système à programme variable. 3 Lorsque la puissance de l'objet ou l'appareil est désactivée e l'objet, les lames du diaphragme s'ouvrent complètement. Il ne s'agit pas d'un dysfonctionnement. 4 La réduction de l'ouverture de l'objet déclenche l'activation de la commande AE-L (AE verrouillage).

5 Manipulez l'objet avec soin pendant l'inclinaison et/ou le décentrement. Le corps de l'appareil risque d'être égratigné par l'objet si ce conseil n'est pas respecté. 6 Reportez-vous à la section « Montage de l'objet » (P. 55) 7 Les lames du diaphragme s'ouvrent et se referment après chaque pression du déclencheur et l'exposition sera incorrecte pour une prise de vue continue. 8 Lorsque la puissance de l'objet ou l'appareil est désactivée u diaphragme, l'objet demeure sur ce réglage. Lorsque l'appareil est remis sous tension ou que le bouton de l'obturateur est légèrement pressé, les lames du diaphragme s'ouvrent une fois avant de se refermer. Il ne s'agit pas d'un dysfonctionnement. *9 Lorsque l'appareil est éteint à l'aide de la fonction de déactivation automatique du posemètre pendant la réduction de l'ouverture du diaphragme, appuyez légèrement sur le déclencheur pour afficher la valeur d'ouverture sélectionnée sur le moniteur de l'appareil ou le viseur avant une prise de vue. Simon, l'exposition est incorrecte lorsque vous appuyez complètement sur le déclencheur.

Bouton de fermeture du diaphragme (commande de préselection d'ouverture à touche unique)

• La taille du diaphragme peut être réduite de l'ouverture maximum à la position désirée en appuyant sur le bouton de fermeture du diaphragme. Le fait d'appuyer de nouveau sur le bouton déclenche l'ouverture complète du diaphragme. Que l'ouverture soit ou réduite, vérifie le viseur de l'appareil ou le diaphragme depuis la lentille frontale.
• Même lorsque l'objet est complètement ouvert après annulation de la fermeture du diaphragme, la valeur de préselection d'ouverture s'affiche sur le boîtier.
• Dans le cas de l'appareil D3, D700 ou D300, la taille du diaphragme est automatiquement réduite à un degré d'ouverture donné en appuyant sur le déclencheur, même lorsque'il est complètement ouvert (ouverture maximale) avant la prise de vue. Lorsque la puissance de l'objet ou l'appareil est désactivée (y compris à l'aide de la fonction de désactivation automatique du pese-mètre) après la réduction de l'ouverture du diaphragme en appuyant sur le bouton correspondant, la fermeture du diaphragme est annulée et les lames s'ouvrent complètement.

Important!

• Lorsque l'objet est fixé à un appareil autre que le réseau D3, décentrez, inclinez et/ou tournez-le soigneusement. Sinon, l'objet risque de rayer le boîtier.
• Cet objectif est muni d'un système de mise au point manuelle et l'autofocus ne peut pas être utilisé, même si le mode de mise au point de l'appareil est réglé sur AF.
• L'utilisation de la fonction d'inclinaison/décentrement peut provoquer un vignetage ou une légère modification de la couleur. (Le vignetage est le phénomène décrit comme l'obscurcissement des angles autour de l'image.)
• Lorsqu'il est monté sur les reflex numériques Nikon (format Nikon DX), telles les séries D2 et D300, le champ angulaire de l'objet devient et la facie équivalente en 35 mm est d'environ 36 mm. Veillez à ne pas salir ni endommager les contacts électroniques.
• Si le joint en caoutchouc de l'objectif est endommagé, rendez-vous chez votre revendeur ou dans le centre de réparations agréé Nikon le plus proche pour réaliser les réparations nécessaires.
• Lorsque la température est BASSE, il est conseillé de placer des accumulateurs neufs ou complètement chargés dans l'appareil.

4. Montage de l'objet

1. Réglez le décentrement et l'inclinaison à 0 en tournant les molettes de décentrement et d'inclinaison (fig. 2).

Remarque: évitez de monter/démonter l'objet sur/de l'appareil pendant l'utilisation des fonctions d'inclinaison, de décentrement et/ou de rotation, et sans verrouiller chaque molette. Sinon, vous risquez de vous coincer les doigts entre l'objet et le boîtier, ou de rayer le boîtier avec l'objet.

Fig. 2

Réglez les molettes d’inclinaison et de décentrement (fig. 3). Remarque : un serrage excessif risque également d’endommager les molettes.

Fig. 3

3 Eteignez l'appareil, alignez les index de montage sur l'objectif et sur l'appareil, puis tournez l'objectif dans le sens anti-horaire jusqu'à ce qu'il se verrouille en place (fig. 4).

Le montage de l'objectif sur un appareil sous tension peut engendrer des dysfonctionnements.

Fig. 4

5. Utilisation d'un parasoleil à baïonnette hb-41

Alignez le repère de fixation (--) situé sur le parasoleil (l’un des deux repères) avec le repère de montage situé sur l’objectif, puis tournez le parasoleil dans le sens horaire jusqu’au déclic d’arrêt pour le bloquer.

• Vérifiez que le repère de montage est bien aligné avec le repère de réglage du parasoleil (-o).
• Si le parasoleil n'est pas correctement fixé, un effet de vignetage peut se produire.
• Il vous sera plus facile de fixer ou de déplacer le parasoleil si vous le tenez par la base (aux environs du repère de fixation) et non par le bord extérieur.
• Avant de ranger l'objectif, fixez le parasoleil à l'envers.

Fig. 5

Pour l'appareil nikon D3, D700 ou D300

1 Réglez le décentrement et l'inclinaison à 0 en tournant les molettes de décentrement et d'inclinaison (fig. 2). 2 Réglez le mode d'exposition de l'appareil. 3 Avec le mode d'exposition A ou M, réglez l'ouverture avec la bague d'ouverture ou la molette de commande de l'appareil. Si vous utilisez la molette de commande, réglez l'ouverture en position minimale de verrouillage (L) (fig.6). En mode P ou S, réglez l'ouverture à l'aide de la molette de commande de l'appareil.

Fig. 6

Pour les autres appareils nikon

1 Réglez le décentrement et l'inclinaison à 0 en tournant les molettes de décentrement et d'inclinaison (fig. 2). 2 Réglez le mode d'exposition de l'appareil sur M. 3 Appuyez sur le bouton de fermeture du diaphragme pour ouvrir complètement le diaphragme, réglez la bague d'ouverture sur « 3,5 » (ouverture maximale) et réglez la vitesse d'obturation pour une exposition appropriée. 4 Choisissez l'ouverture désirée en tournant la bague d'ouverture et en modifiant la vitesse d'obturation selon le même nombre d'étapes changées.

• Régler la bague d'ouverture en position d'ouverture minimale verrouillée (L) bloque l'ouverture à f/32 (ouverture minimale).
• Réglez l'ouverture avec la bague d'ouverture de l'objet, même sur un appareil dont l'ouverture doit être réglée via la molette de commande. Sur un appareil à menu de réglages personnalisés de « réglage d'ouverture avec la bague des ouvertures de l'objet », le réglage est inutil.

Détermination de l'ouverture (avec un posemètre extérieur)

1 Réglez le décentrement et l'inclinaison à 0 en tournant les molettes de décentrement et d'inclinaison (fig. 2). 2 Réglez le mode d'exposition de l'appareil sur M. 3 Réglez la bague d'ouverture ou la molette de commande de l'appareil au degré d'ouverture souhaité et mettez la valeur d'ouverture affichée sur l'écran de contrôle CL de l'appareil ou la valeur de bague d'ouverture sélectionnée. Entrez la valeur d'ouverture dans le posemètre extérieur pour déterminer l'exposition et réglez la vitesse d'obturation. - Si vous utilisez un appareil autre que le modèle D3, D700 ou D300, réglez l'ouverture à l'aide de la bague d'ouverture, même sur un appareil dont l'ouverture doit être réglée avec la molette de commande. Sur un appareil à menu de réglages personnalisés de « réglage d'ouverture avec la bague des ouvertures de l'objet », le réglage est inutile.

Important

• L'utilisation d'un trépied est conseillée pour une prise de vue optimale.
• Un serrage excessif des molettes peut provoquer des dommages.
• L'utilisation de la fonction d'inclinaison/décentrement peut provoquer un effet de vignetage (phénomène décrit comme l'obscurissement des angles qui se produit autour de l'image). Pour éviter cet effet, fermez le diaphragme (choisissez une ouverture f plus large) ou compensez l'exposition avant la prise de vue.
• La détermination de l'exposition appropriée avec le décentrement et l'inclinaison exige de la pratique. Nous vous conseillons de prendre une série de photos de test pour vous familiariser avec ce fonctionnement.
• Lorsque l'objectif est fixé à un appareil autre que le modèle D3, décentre et/ou inclinez-le soigneusement, sous peine de vous coincer les doigts entre l'objectif et le boîtier, ou de rayer le boîtier avec l'objectif.

Fonction de décentrement

Fig. 7

Dans cette opération, l'objet est décentré à l'horizontal (ou à la verticale, à la rotation de l'objet) parallèlement au plan film (± 11,5 ~mm). En décentrant, vous pouvez recomposer l'image de la photo sans déplacer l'appareil.

Cela vous permet de corriger la déformation de perspective du sujet ou d'exclure des objets non souhaités apparaissant devant le sujet principal (p. 195).

• Une fois l'objet décentré, serrez la molette de libération du verrouillage de décentrement pour fixer la position de décentrement de l'objet.

Remarque : lors de l'opération de décentrement, veillez à ne pas vous coincer les doigts entre l'objet et la poignée du boîtier.

Fonction d'inclinaison

Fig. 8

Dans cette opération, l'objet est incliné vers le haut ou le bas (vers la droite ou la gauche, à la rotation de l'objet) à ± 8,5° du plan film. Via l'inclinaison, vous pouvez obtenir un plan sujet entièrement net quand il n'est pas parallèle au plan film ou vous focaliser sur certaines parties du sujet parallèles au boîtier (p. 195).

• Une fois l'objectif incliné, serrez la molette de libération du verrouillage d'inclinaison pour fixer la position d'inclinaison de l'objectif.
• Notez que l'inclinaison de l'objectif modifie également l'image du viseur.
• Quand l'objectif est incliné, l'échelle des profondeurs de champ et l'échelle des distances du baril de l'objet sont inutilisables.

Rotation

Fig. 9

L'objectif peut être tourné vers la droite ou la gauche. En tournant l'objectif, la fonction de décentrement peut être modifiée pour fonctionner à la verticale, et la fonction d'inclinaison pour fonctionner à l'horizontal.

• Avant de tourner l'objet, réglez le degré de décentrement et d'inclinaison à « 0 » en faisant pivoter les molettes de décentrement et d'inclinaison.

Remarque : lorsque vous tournez l'objet avec la fonction d'inclinaison ou décentrement activée, prenez garde de ne pas vous coincer les doigts entre l'objet et le boîtier, ou de rayer l'appareil avec l'objet. Assurez-vous également de bien verrouiller chaque molette pour éviter ce type de problème.

• Poussez le levier rotatif et tournez l'objet en saisissant ses parties carrées.
• Des positions engrenées sont prévues tous les vers la gauche et la droite. À cet effet, vous pouvez tourner l'objet sans pousser le levier rotatif.

8. Mise au point

Fig. 10

Réglez l'ouverture à sa valeur maximale en appuyant sur le bouton de fermeture du diaphragme et la mise au point en tournant la bague de mise au point. [2] Avant une prise de vue, appuyez de nouveau sur le bouton de fermeture du diaphragme pour réduire l'ouverture.

• Avec l'appareil photo Nikon D3, D700 ou D300, il est possible de prendre une photo sans actionner le bouton de fermeture du diaphragme (l'ouverture peut être automatiquement réduite à un degré d'ouverture donné en appuyant sur le déclencheur, et non sur le bouton de fermeture du diaphragme). Mais le bouton de fermeture du diaphragme peut également être utilisé. Lorsque la fonction d'inclinaison et/ou de décentrement est activée, le viseur électronique de l'appareil ne peut pas être utilisé pour vérifier que la mise au point est correctement effectuée. La mise au point doit être confirmée en vérifiant l'image dans le viseur de l'appareil.
• Si vous modifiez le degré d'inclinaison et/ou de décentrement une fois la mise au point effectuée, le sujet devient flou.

Correction infrarouge

Pour prendre des photos avec un film infrarouge, vous devez un filtre rouge (R60) sur le diaphragme et la mise au point doit être corrigée manuellement.

Commencez par faire le point sur le sujet. Tournez la bague de mise au point pour réaligner la valeur de distance de mise au point souhaitée (« 0,5 m » sur la fig. 11) sur A (« 8 » sur l'échelle de profondeur de champ sur la fig. 11) et corrigez la mise au point. Montez un filtre rouge (R60) pour la photographie infrarouge.

9. Profondeur de champ

• La profondeur de champ approximative peut être déterminée en examinant l'échelle de profondeur de champ.
• La profondeur de champ peut être estimée en regardant dans le viseur à l'aide du bouton de fermeture du diaphragme de l'objectif ou de la commande de test de profondeur de champ de l'appareil (pour le modèle D3, D700 ou D300). Pour plus d'informations, consultez la p.222.

Remarque: quand l'objet est incliné, l'échelle des profondeurs de champ et l'échelle des distances sont inutilisables. (Ces deux échelles ne peuvent être utilisées que lorsque l'objet est décentré).

Fig. 11

10. Prise de vues avec un appareil à flash intégré

Pour empêcher l'effet de vignetage, abstenez-vous d'utiliser un pare-soleil et prenez des photos conformément aux distances de prise de vue recommandées ci-dessous.

Remarque : les limitations suivantes ne s'appliquent qu'aux prises de vue sans inclinaison et/ou décentrement. Lorsque le flash intégré de l'appareil est activé pour des prises de vue avec inclinaison/décentrement, l'effet de vignetage est plus accentué que dans le cas d'une prise de vue sans ces fonctions. Pour les prises de vue avec inclinaison/décentrement, il est déconseilé d'utiliser le flash intégré.

Appareils	Distance de prise de vue disponible
D700	1,5 m ou plus
D300, D200, D100	1 m ou plus
D80, Série D70, D50	2 m ou plus
D60, Série D40	3 m ou plus
Autres appareils	Le vignetage peut se produit à toute distance de prise de vue

11. Écrans de mise au point recommandés

Différents verres de mise au point interchangeables sont disponibles pour certains appareils Nikon, afin de s'adapter à toutes les prises de vue. Nous vous recommandons l'usage des suivants en association avec cet objectif :

Écran Appareil

A

B

C

E

EC-B EC-E

F

G1 G4

G2

G3

J

K

L

M

P

U

F6

◎

◎

—

◎

—

—

—

—

—

◎

—

◎

—

F5+DP-30

◎

◎

◎

◎

—

◎ (+1.0)

◎

—

◎

—

F5+DA-30

◎ (+1.0)

◎

◎

◎ (+0.5)

—

◎

◎ (+0.5)

—

◎ (+1.0)

—

F4+DP-20

—

◎ (+1.0)

◎ (+1.0)

—

◎

◎ (+1.0)

◎ (+1.0)

—

◎ (+1.0)

F4+DA-20

—

◎ (+1.0)

◎ (+1.0)

—

◎ (+0.5)

◎ (+1.0)

◎ (+1.0)

—

◎ (+1.0)

Mise au point excellente : Mise au point acceptable

Un vignettage affecte l'image du verre. L'image sur la pellicule ne porte cependant aucune trace de ceci.

• : Nonisable.

(:) Indique la compensation de l'exposition additionnelle requise (mesure pondérée centrale uniquement). Pour les appareils F6, corrigez en sélectionnant « Activ. : autre » dans le réglage personnalisé « b6 : Plage visée » et en réglant le niveau IL de -2,0 à +2,0 par pas de 0,5 IL. Lorsque vous utilisez des verres autres que ceux de type B ou E, il faut sélectionner « Activ. : autre », même lorsque la valeur de correction est de « 0 » (pas de correction nécessaire). Pour les appareils F5, compenséen utilisant le réglage personnalisé n° 18 sur le boîtier. Pour les appareils de la série F4, compenséen utilisant le cadran de compensation de l'exposition prévu pour les filtres de mise au point.

Pour plus de détails, consultez le manuel d'instructions de l'appareil. Un blanc indique aucune application. Étant donné que le verre M peut être utilisé pour la macrophotographie à un rapport d'agrandissement 1:1 ou plus et pour la photomicographie, il a des applications différentes de celles des autres verres.

Remarque :

• Pour les appareils F5, seuls les verres de mise au point EC-B, EC-E, B, E, J, A, L peuvent être utilisés avec la mesure matricielle.
• En cas d'utilisation de verres B et E dans des appareils autres que ceux indiqués ci-dessus, reportez-vous aux colonnes sur verres B et E.

12. Entretien de l'objet

• Quand l'objet n'est pas utilisé, réglez le décentrement et l'inclinaison à « 0 ». En effet, l'objet inclut de nombreuses pièces mobiles qui peuvent être facilement recouvertes de poussière, de salissures ou de gouttes d'eau.
• Nettoyez la surface de l'objectif avec un pinceau soufflant. Pour éliminer les poussières ou les traces, utilisez de préférence un chiffon en coton doux ou un tissu optique légèrement imbibé d'alcool éthylique (ethanol). Essuyez en effectuant un mouvement circulaire en partant du centre, en veillant à ne pas laisser de traces ou ne pas toucher d'autres parties de l'objet.
• N'employez jamais de solvant ou de benzène qui pourrait endommager l'objectif, prendre feu ou nuir à la santé.
• Pour protéger la lentille frontale, utilisez en tout temps un capuchon NC. Un pare-soleil permet également de protéger la partie avant de l'objectif.
• Lors du rangement de l'objet dans son étui, pensez à remettre en place les caches avant et arrière.
• En cas d'inutilisation pendant une longue période, rangez l'objet dans un endroit frais, sec et aéré pour éviter la formation de moisissures. Tenez l'objet à l'écart des rayons solaires ou des produits chimiques (camphre, naphtaline, etc.).
• N'aspergez pas d'eau sur l'objet et ne l'immergez pas : cela pourrait le rouiller et provoquer des dommages irréversibles.
• Divers matériaux de synthèse sont utilisés dans la fabrication. Pour éviter tout problème, ne soumettez pas l'objet à de fortes chaleurs.

13. Accessoires fournis

• Cache d'objet avant 77 mm encliquetable LC-77
• Cache d'objectif arrêté LF-1
• Parasoleil à bagueonnette HB-41 - Étui souple pour objectif CL-1120

14. Accessoires optionnels

• Filtres à filtration 77 mm

15. Caractéristiques

Type d'objectif : Zoom NIKKOR de type D avec processeur et monture baionnette Nikon

Focale : 24 mm Ouverture maximale : f/3,5

Construction : 13 éléments en 10 groupes (3 verres ED, 3 lentilles asphériques et plusieurs lentilles à couche déposée de nano cristal)

Angle de champ : 84° avec les reflex argentiques Nikon et reflex numériques Nikon au format FX 35 mm

avec les reflex numériques Nikon au format DX;

avec les appareils photo IX240

Taux de reproduction maximum : 1/2,7

Informations sur l'appareil distance :

Mise au point : Manuelle via la bague de mise au point séparée

Échelle des distances de prise de vue :

Nb. de lames de 9 (circulaires) diaphragme :

Diaphragme : Entièrement automatique / Commande de préselection d'ouverture d'une pression de bouton

Échelle des ouvertures : f/3,5—f/32

Mouvement de l'objet :

Mouvement de détentement et d’inclinaison à angle droit (les deux opérations sont modifiables pour une surcharge afin de se déplacer dans la même direction [parallèle]. La molette de libération du verrouillage de détentement peut également être remplacée par une molette plus large, mais celle-ci peut empêcher le montage de l’objectif sur l’appareil ou nuire au fonctionnement de l’objectif. Pour plus d’informations, contactez un représentant Nikon autorisé.)

Décentrement maximum: ±11,5mm Inclinaison maximum: ±8,5°

Rotation de l'objet :

vers la droite et la gauche (positions crantées tous les )

Mesure de l'exposition :

Via la méthode pleine ouverture

Tailles des accessoires :

77 mm (P = 0,75 mm)

Dimensions :

Environ 82,5 mm de diamètre x 108 mm d'extension à partir de la monture d'objet située sur l'appareil

Poids :

Environ 730 g

Les caractéristiques et les schémas sont susceptibles d’être modifiés sans préavis ni obligation de la part du constructeur.

Correction de la distorsion de perspective du sujet

• Sans décentrement (photo A): Lorsque la distance objectif-sujet diffère par rapport à la partie supérieure et inférieure du sujet, la perspective du sujet apparait déformée dans le champ.
• Avec décentrement (photo B): Pour corriger la distorsion, placez l'appareil parallèlement au sujet et déclinez l'objectif vers le haut.

Suppression des reflets indésirables

• Sans décentrement (photo C) : Lors de la prise de vue d'une surface refléchissante, telle qu'un miroir, le photographe ou l'appareil peut être reflété dans le champ.
• Avec décentrement (photo D): Pour éviter cet effet, placez l'appareil à un angle auquel ces reflets ne se produisent pas, puis déclinez l'objectif vers la gauche.

Exclusion d'objets indésirables dans le champ

• Sans décentrement (photo E) : Des objets indésirables apparaissent parfois à l'avant du sujet principal dans une position désirée pour une composition spécifique.
• Avec décentrement (photo F) : Pour empêcher ces objets de perturber la scène, placez l'appareil à l'horizontale dans une position de manière que l'objet indésirable ne soit pas visible dans le champ, puis décentrez l'objectif vers la gauche.

Mise au point du plan sujet complet quand ce dernier n'est pas parallèle au plan film

• Sans inclinaison (photo G) : Lorsque le plan sujet n'est pas parallèle à l'appareil, la mise au point de l'intégralité du plan sujet est impossible.
• Avec inclinaison (photo H) : Inclinez l'objet vers le bas pour prendre une photo dans laquelle le plan sujet complet apparaît nettement.

Mise au point d'une partie spécifique du sujet

• Sans inclinaison (photo I) : Toutes les parties du sujet apparaissent nettement.
• Avec inclinaison (photo J): Inclinez l'objet vers la gauche pour effectuer une mise au point d'une partie donnée du sujet.
