Note sulle operazioni À ATTENZIONE Non smontare occando le partiinterne della fotocamera o dell'obiettivo si potrebbero causare dei quasti. Le riparazioni devono essere eseguite solamente da tecnici qualficat Qualora, in caso di caduta © di qualsiasi altro incidente, la fotocamera 0 l'obiettivo dovessero rompers, portre il prodotto presso un punto assistenza Nikon autorizzato per lispezione, dopo averl scollegato dalla presa e/o rimoss la batteria In caso di malfunzionamento, disattivare immediatamente la fotocamera Qualora dalla fotocamera o dall'obiettivo dovesse uscire del fumo o un odore insolito, rimuovere immediatamente là batteria, facendo attenzione à non ustionarsi. Continuando a utilzzare la fotocamera, sussiste il rischio di lesioni. Dopo aver rimosso o scollegato la fonte di alimentazione, portare l'apparecchio presso un punto assistenza Nikon autorizzato per l'ispezione. Non usare la fotocamera o l'obiettivo in presenza di gas infiammabili In caso contrario, si potrebbe procurare un'esplosione o un incendio. Non guardare il sole in modo diretto attraverso l'obiettivo o il mirino Guardando in modo diretto il sole o qualsiasi altra fonte intensa di luce, si à soggetti al rischio di indebolimento permanente della vista Tenere lontano dalla portata dei bambini Fare molta attenzione che i bambini non ingeriscano le batterie o altre piccole part Nell'utilizzo della fotocamera e dell'obiettivo, osservare le seguenti precauzioni + Mantenere la fotocamera o l'obiettivo asciutti. In caso contrario, si potrebbe verificare un incendio o scosse elettriche. + Non maneggiare né toccare l'unità con le mani bagnate. In caso contrario, si potrebbero verificare scosse elettriche + Negliscatti in controluce, escludete il sole dall'inquadratura. La luce del sole potrebbe concentrari nel corpo dell'obiettivo e provocare un incendio. Anche l'approssimari del sole al'inquadratura pud provocare un incendio. + Se si prevede di non utilizzare l'obiettivo per un periodo prolungato, montare entrambi i tappi di protezione e riporlo lontano dalla luce diretta del sole. In caso contrario, potrebbe verificarsi un incendio, poiché la lente potrebbe focalizzare la luce del sole su un qualsiasi oggetto + Effettuare le funzioni d'orientamento e/o d'incinazione dell'obiettivo con attenzione. In caso contrario, le dita potrebbero rimanere pizzicate tra l'obiettivo e il corpo della fotocamera, oppure l'obiettivo potrebbe graffiare la fotocamera

Vi ringraziamo per l'acquisto dell'obiettivo Nikon PC-E NIKKOR 24mm f/3.5D ED.

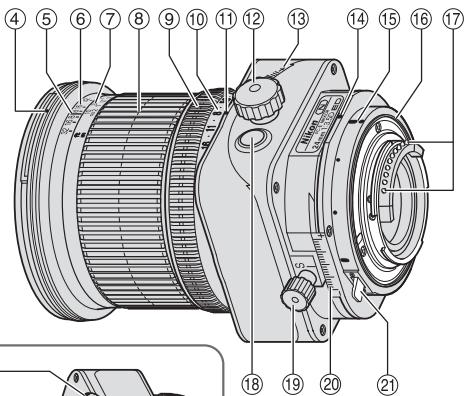

(D Paraluce @ Anell di messa a fuoco (7 Contatti CPU (@ Indice di collegamento (@) Anell di apertura (8 Tasto per lariduzone del paraluce 40 Scala di apertura del apetur del'obieto @ Indice diregolazione (Indice di apertura 9 Manopol d'orentamento del paraluce 42 Manopola d'indinazione 9 Scala d'orientamento @ Indice di montaggio _ 49 Scala d'Incinazione (2) Leva di rotazione del paraluce G Indice di rotazione 22 Manopola di sblocco @ Contrassegno distanza 45 Indice d'innesto del/orientamento CO) Scala dela profond di campo Ô Guarrizione in gomma dela $ Manopola di sblocco (D Scala della distanza monttradelobeïo del'inclnazione OT) DOO00000P ÿ © © 6 ® >=) OV

2. Caratteristiche principali

Quest'obiettivo & del tipo a messa a fuoco posteriore, con controllo prospettico (PC), che permette di accentuare o correggere la prospettiva lontana e vicina o di controllare la profondità del campo Permette inoltre di correggere la distorsione provocata dall'angolo della fotocamera. Si pud usare il meccanismo d'inclinazione e orientamento anche per ottenere la messa à fuoco di tutto il piano del soggetto, quando questo non à parallelo alla fotocamera + Questo obiettivo & caratterizzato dal controllo automatico dell'apertura. Una volta montato sullà macchina Nikon D3, D700 0 D300, l'utente pud usare tutti i modi d'esposizione per fare delle fotografie senza dover utilizzare il tasto per la riduzione dell'apertura dell'obiettivo. Un controllo del'esposizione più accurato à possibile quando questo obiettivo viene montato su una macchina Nikon dotata della capacità di misurazione a matrice 3D, in quanto le informazioni relative a soggetto e distanza vengono trasferite dall'obiettivo alla macchina fotografica (senza inclinazione e/o orientamento) (con l'apertura al massimo quando è montato su una macchina fotografica). L'utilizzo di 3 elementi asferici e 3 elementi ED (dispersione extra bassa) dell’obiettivo garantisce fotografie limpide, virtualmente senza frangiatura. Inoltre, ütilizzando un diaframma à 9 lamelle che produce un'apertura quasi circolare, le immagini non à fuoco davanti © dietro il soggetto vengono rese come piacevoli immagini sfocate. Il rivestimento di nanocristalli su alcuni componenti dell'obiettivo assicura l'ottenimento di immagini chiare e nitide in diverse condizioni di scatto, dagli esterni assolati agli interni con aree illuminate e aree in ombra si garantisce la distanza di messa a fuoco minima di 0,21 m Sulla parte anteriore dell'obiettivo, à possibile montare un massimo di 2 SB-R200 Wireless Remote Speedlights*

• Quando si monta uno SB-R200, stringere la manopola di sblocco dell'orientamento. In caso contrario, l'obiettivo potrebbe orientarsi in basso per effetto del peso dello SB-R200 Si sconsiglia di usare la funzione d'inclinazione e/o d'orientamento dell'obiettivo quando è montato lo SB-R200. Nota sulle manopole di sblocco dell'orientamento e dell'inclinazione L'obiettivo non si blocca completamente ruotando le manopole di sblocco dell'orientamento e dell'inclinazione. Questo non è un malfunzionamento. La rotazione eccessiva delle monopole di sblocco dell'orientamento e dell'inclinazione a fine di bloccare l'obiettivo o di orientare/inclinare forzatamente l'obiettivo quando esso à bloccato, pud essere causa di danni

3. Fotocamere utilizzabili e funzioni disponibili

Potrebbero esserci delle restrizioni o delle limitazioni nell'‘utilizzo delle funzioni disponibili. Per informazioni dettagliate, fare riferimento al manuale di istruzioni della fotocamera: Regpe rames Modo di on apetura esossione 1 otocmere lue prison Icone |VOra29e Man [dB [tan ne, fotaner [po dd ps {alu ps 41 v v v , D700, D300 LE Ÿ rs fs Serie D2, Serie D1, Serie D200, D100, ID80, D70, Serie D50, Serie D40,F6,F5, || — Ÿ vs | vs [| 1 Serie FA7, F100, Serie F80, Serie F75, Serie F65, Pronea 600 F90X, Serie F90, Serie F70, Serie F60, Serie F55, Serie F50, F-401x, F-4015, F-401, F-8015, F-801, _ _ _ — |-]-1-)- F-601M, F3AF F-601, F-501, Pronea S, fotocamere Nikon JM (tranne F-601M) 7: Possibile —: Impossibile #1 L'esposizione non sarà corretta dopo aver orientato e/o inclinato l'obiettivo #2 P include AUTO (Programma d'uso generico) e il sistema Vari-Program: +3 Quando si spegne l'obiettivo o la fotocamera (compreso usando la funzione auto meter off) durante la riduzione dell'apertura dell'obiettivo, le lamelle del diaframma si aprono completamente nella massima apertura. Questo non indica un malfunzionamento.

*4 Riducendo l'apertura dell'obiettivo, si attiva l'AE-L (blocco AE) *5 Manipolate l'obiettivo con cura durante lo spostamento e/o inclinazione. La mancata osservanza di questo punto potrebbe far si che l'obiettivo graffi il corpo della fotocamera. *6 Vedere “Innesto dell'obiettivo" (P. 135) *7 Le lamelle del diaframma si aprono o si chiudono dopo ogni pressione del pulsante di scatto e l'esposizione non sarà adatta per lo scatto continuo +8 Quando si spegne l'obiettivo o la fotocamera (compreso usando la funzione auto meter off) durante la riduzione dell'apertura dell'obiettivo, l'apertura rimane bloccata sul valore impostato Quando si riaccende la fotocamera o si preme leggermente il tasto di rilascio dell'otturatore, le lamelle del diaframma si aprono una volta e quindi si chiudono. Questo non indica un malfunzionamento. +9 Quando si spegne la fotocamera mediante la funzione ‘auto meter off’ durante la riduzione dell'apertura dell'obiettivo, premere leggermente il pulsante di scatto per visualizzare il valore di apertura nell'LCD della fotocamera o view finder prima di scattare la foto. La noncuranza di questa precauzione pu portare ad un'esposizione impropria al momento della pressione del pulsante di scatto. H Tasto di riduzione dell'apertura dell'obiettivo (funzionamento con apertura prestabilita con una sola pressione del tasto) + Si puè ridurre l'apertura dell'obiettivo dall'apertura massima ad un valore selezionato premendo il corrispondente tasto di riduzione dell’apertura. Premendo ancora il tasto si ottiene di nuovo l'apertura massima. Sia che si riduce l'apertura dell'obiettivo o non la si riduce, controllare il mirino della fotocamera o il diaframma ponendosi di fronte all'obiettivo. + Occorre notare che, anche con l'apertura massima, sulla fotocamera à visualizzato il valore dell'apertura prestabilita. + Quando si usa la fotocamera D3, D700 o D300 e si preme il pulsante di scatto, l'apertura viene ridotta automaticamente ad un valore prestabilito subito prima di scattare la foto, anche con l'apertura massima. Quando si spegne l'obiettivo o la fotocamera (compreso usando la funzione auto meter off) dopo la riduzione dell'apertura dell'obiettivo premendo il corrispondente tasto, la riduzione dell'apertura dell'obiettivo viene annullata e le lamelle del diaframma si aprono completamente nella massima apertura

HE Importante! + Quando l'obiettivo à montato su una fotocamera diversa dalla D3, eseguire le funzioni di orientamento, inclinazione e/o rotazione dell'obiettivo con attenzione. In caso contrario, l'obiettivo potrebbe graffiare il corpo della fotocamera + Questo obiettivo & un obiettivo con messa à fuoco manuale, pertanto non à possibile usare l'autofocus neanche impostando la fotocamera sulla modalità AF. + L'uso della funzione d'inclinazione/orientamento pu provocare una certa riduzione della luminosità ai margini dell'immagine o una leggera variazione nei colori. (La vignettatura indica l'oscuramento degli angoli dell'immagine.) + Se montato sulle fotocamere reflex digitali Nikon (formato Nikon DX), ali le serie D2 e D300, l'angolazione delle immagini sull'obiettivo iventa di 61° e la lunghezza focale pari a 35 mm di circa 36 mm + Fare attenzione a non sporcare o danneggiare i contatti CPU. + Nel caso in cui la guarnizione in gomma della montatura dell'obiettivo sia danneggiata, prowvedere alla relativa riparazione presso il rivenditore 0 il centro assistenza autorizzato Nikon id vicino + Alle basse temperature, si dovrebbero usare delle batterie nuove o completamente cariche nella fotocamera

4. Innesto dell'obiettivo

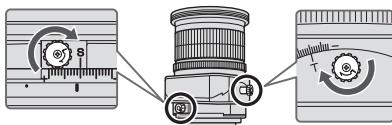

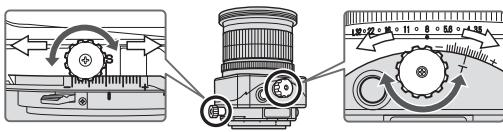

[1] Mettere a zero il valore dell'orientamento e il valore dell'inclinazione ruotando le manopole d'orientamento e d'inclinazione (Fig. 2) Nota: Evitare l'innesto/stacco dell'obiettivo durante le funzioni d'indinazione, orientamento e/o rotazione, o senza aver bloccato le corrispondenti manopole. In caso contrario, le dita potrebbero rimanere pizzicate tra l'obiettivo e il corpo della fotocamera, oppure l’obiettivo potrebbe graffiare la fotocamera. Fig. 2 Œ Regolare le manopole d'inclinazione € d'orientamento. (Fig. 3) Nota: La rotazione eccessiva delle manopole pud essere causa di danni

[ Spegnere la fotocamera, allineare gli indici d'innesto dell'obiettivo e della fotocamera, quindi far ruotare l'obiettivo in senso antiorario fino à quando si blocca in posizione. (Fig. 4) + Quando si monta l'obiettivo sulla fotocamera mentre questa à accesa, si puè comprometterne il funzionamento Fig. 4

5. Utilizzo del paraluce a baionetta HB-41

Allineare l'indice di collegamento (p) sul paraluce (uno dei due indici) all'indice di montaggio del paraluce sull'obiettivo, quindi ruotare il paraluce in senso orario finché si blocchi in posizione + Verificare che l'indice di montaggio del paraluce sia allineato all'indice di regolazione del paraluce (—o) + In caso di paraluce non adeguatamente collegato, potrebbe verificarsi una riduzione di luminosità ai margini dell'immagine. Fos + Per semplificare l'innesto o la rimozione del g- paraluce, afferrarlo dalla propria base attorno all'indice di collegamento € non dai bordi esterni. + Riporre il paraluce innestandolo in posizione invertita

6. Determinazione dell'esposizione

BUsando la fotocamera Nikon D3, D700 o D300 [1 Mettere a zero il valore dell‘orientamento e il CIN valore del'inclinazione ruotando le manopole d'orientamento e d'icinazione. (Fig. 2) (LULU [2 Regolare il modo d'esposizione della fotocamera 1 In modo d'esposizione A o M, regolare l'apertura mediante l'anello di apertura o la manopola di controllo della fotocamera Utilizzando la manopola di controllo della fotocamera, regolare l'apertura sul blocco di apertura minima (L) (Fig. 6) In modo P 0 $, regolare l'apertura usando la manopola di controllo della fotocamera.

ÆUsando fotocamere Nikon diverse [1 Mettere a zero il valore dell'orientamento e il valore dell'inclinazione ruotando le manopole d'orientamento e d'inclinazione. (Fig. 2) E Regolare il modo d'esposizione della fotocamera su M [1 Premere il tasto per la riduzione dell'apertura dell'obiettivo per regolare l'apertura sul valore massimo, ruotare l'anello di apertura su “3,5” (Valore massimo), quindi regolare la velocità dell'otturatore per ottenere un'esposizione corretta [4] Regolare l'apertura desiderata ruotando l'anello di apertura e orientare la velocità dell'otturatore dello stesso numero di passi + Regolando l'anello di apertura sul blocco di apertura minima (L), il valore dell'apertura viene fissato su f/32 (apertura minima). + Regolare l'apertura usando l'anello d'apertura dell'obiettivo anche per le fotocamere sulle quali si usa la manopola di controllo. Con una fotocamera dotata di menu di regolazione personalizzati per “la regolazione delle aperture con l'anello d'apertura dell'obiettivo,” non occorre regolare quest'opzione. MDeterminazione dell'esposizione (usando un esposimetro esterno) [1 Mettere a zero il valore dell'orientamento e il valore dell'inclinazione ruotando le manopole d'orientamento e d'inclinazione. (Fig. 2) E Regolare il modo d'esposizione della fotocamera su M GB] Regolare l'apertura desiderata mediante l'anello d'apertura dell'obiettivo o la manopola di controllo della fotocamera e leggere il valore visualizzato sul display a cristal liquidi della fotocamera o il valore selezionato con l'anello d'apertura Inserire quindi il valore dell'apertura nell'esposimetro esterno per determinare l'esposizione, e regolare la velocità dell'otturatore. + Usando una fotocamera diversa dalla D3, D700 o D300, regolare l'apertura mediante l’anello d'apertura dell'obiettivo anche per le fotocamere sulle quali si usa la manopola di controllo. Con una fotocamera dotata di menu di regolazione personalizzati per “la regolazione delle aperture con l'anello d'apertura dell'obiettivo, non occorre regolare quest'opzione.

7. La funzione orientamento/inclinazione

H importante + L'uso di un cavalletto à consigliato per poter scattare correttamente le foto. + La rotazione eccessiva delle manopole pub essere causa di danni + L'uso della funzione d'inclinazione/orientamento pud provocare una certa riduzione della luminosità ai margini dell'immagine. (La vignettatura indica l'oscuramento degli angoli dell'immagine.) Per contrastare quest'effetto, chiudere l'apertura (scegliendo un numero

f maggiore), o compensare l'esposizione prima di scattare le foto. + La corretta determinazione dell'esposizione in condizioni d'orientamento e d'inclinazione richiede una buona esperienza. Ë consigliabile eseguire una serie di scatti di prova fino à quando non si à acquisita una buona pratica nell'esecuzione. + Quando l'obiettivo à montato su una fotocamera diversa dalla D3, eseguire le funzioni d'orientamento e d'inclinazione con attenzione. In caso contrario, le dita potrebbero rimanere pizzicate tra l'obiettivo e il corpo della fotocamera, oppure l'obiettivo potrebbe graffiare la fotocamera. La funzione orientamento fe, Ruotando la manopola d'orientamento, l'obiettivo viene orientato orizzontalmente (0 verticalmente, quando l'obiettivo à ruotato) ed in modo parallelo al corpo della fotocamera (+11,5 mm). L'orientamento permette di ricomporre il fotogramma senza muovere la fotocamera. Questo consente di correggere la distorsione prospettica del soggetto o di escludere la comparsa di oggetti indesiderati davanti al soggetto principale (p. 195) + Dopo aver orientato l'obiettivo sul punto desiderato, bloccare l'orientamento ruotando la manopola di blocco. Nota: Durante l'orientamento dell'obiettivo, fare attenzione a non pizzicare le dita tra l’obiettivo e l'impugnatura della fotocamera La funzione inclinazione

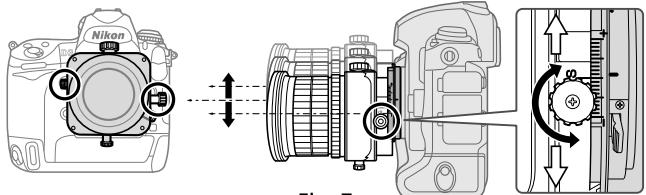

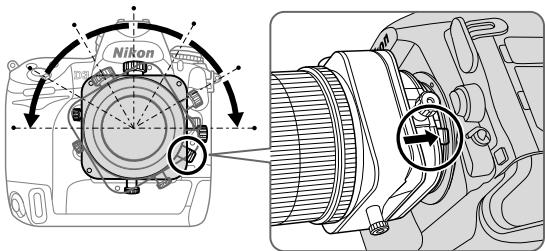

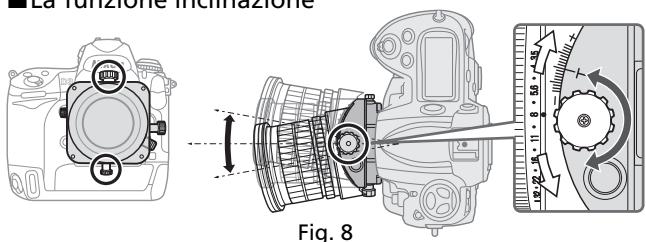

Ruotando la manopola d'inclinazione, l'obiettivo viene inclinato verso l'alto verso il basso (o verso destra e verso sinistre, quando l'obiettivo à ruotato) di #8,5° rispetto al corpo della fotocamera. L'inclinazione permette di ottenere una messa à fuoco chiara di tutto il piano del soggetto quando esso non à parallelo alla fotocamera o di metiere a fuoco aree più piccole del soggetto che sono parallele alla fotocamera (p. 195). + Dopo aver inclinato l'obiettivo, bloccare l'inclinazione ruotando la manopola di blocco. + Occorre notare che inclinando l'obiettivo si modifica anche limmagine nel mirino + Dopo aver inclinato l’obiettivo, non à più possibile usare la scala di profondità del campo, né la scala delle distanze sul barilotto BRotazione L'obiettivo pud essere ruotato fino a 90° verso destra o verso sinistra. Ruotando l'obiettivo, la funzione orientamento pud essere modificata per operare verticalmente, mentre la funzione inclinazione pud essere modificata per operare orizzontalmente. + Prima di ruotare l'obiettivo, regolare l'orientamento e l'inclinazione su “0” ruotando le manopole corrispondenti. Nota: Prima di ruotare l'obiettivo, regolare i valori dell'orientamento e dellinclinazione su “0 ruotando le manopole corrispondenti + Premere la leva di rotazione e ruotare l'obiettivo tenendolo dalle parti quadrate. + Vi sono arresti di scatto ogni passo di 30° sia à destra sia a sinistra. À 30° e 60°, si puà ruotare l'obiettivo senza tenere il dito sulla leva di rotazione.

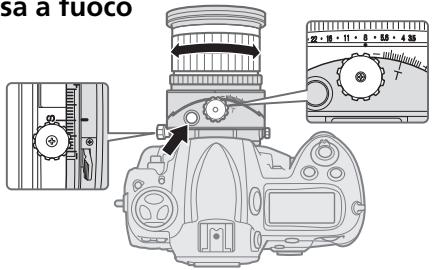

Fig. 10 [1 Regolare l'apertura sul valore massimo premendo il tasto per la riduzione dell'apertura dell'obiettivo, quindi mettere a fuoco ruotando l'anello di messa a fuoco. [2] Prima di scattare le foto, premere nuovamente il tasto per la riduzione dell'apertura dell'obiettivo per regolare l'apertura su un valore ridotto. Quando si usa la fotocamera Nikon D3, D700 0 D300, si possono scattare delle foto senza adoperare il tasto per la riduzione dell'apertura dell'obiettivo (è possibile ridurre automaticamente l'apertura dell'obiettivo ad un valore selezionato premendo il pulsante di scatto senza premere il tasto per la riduzione Ael'aperture). In alternativa, si pud anche usare il tasto per la riduzione dell'apertura del'obiettivo. Quando si usano le funzioni d'inclinazione e/o d'orientamento, non si puè usare il telemetro elettronico della fotocamera per confermare la corretta messa a fuoco. Per confermare la messa à fuoco, bisogna controllare l'immagine nel mirino della fotocamera. Modificando il valore d'inclinazione e/o d'orientamento dopo la messa a fuoco, il soggetto verrà fuori fuoco Compensazione dell'infrarosso Per la fotografia con le pellicole all'infrarosso, applicare un filtro rosso (R60) all'‘obiettivo e compensare manualmente la messa a fuoco Per prima cosa, mettere a fuoco manualmente il soggetto. Ruotare l'anello di messa a fuoco fino a riallineare il numero della scala delle distanze (“0,5 m" in fig. 11) su @ (“8" sulla scala di profondità del campo in fig. 11) per compensare la messa a fuoco. Applicare un filtro rosso (R60) per fotografia all'infrarosso.

9. Profondità di campo

+ E possibile determinare la profondità di Profondità di campo Contrassegno distanza campo approssimativa controllando la scala della profondità di campo: . Usando il tasto pe la rduzione dell'apertura dell'obiettivo o il pulsante F5 per lénteprima della profondità di campo nu {stop-down) (in caso di fotocamera D3, Es D700 o D300), sarà possibile osservare la profondità di campo guardando nel mirino della fotocamera: + Per ulteriori informaziont, vedere pag. 222 Nota: Quando l'obiettivo è inclinato, non & possibile usare né la scala della profondità del campo né la scala della distanza. (Entrambe le scale possono essere usate solo quando l'obiettivo à orientato.)

10. Per scattare foto con flash con macchine con

flash incorporato Per prevenire la riduzione di luminosità ai margini dellimmagine (vignettatura), evitare di usare il paraluce e scattare le foto facendo riferimento alla distanza di ripresa riportata sotto. Nota: Le seguenti restrizioni riguardano soltanto la ripresa senza operazioni d'inclinazione e/o d'orientamento. Quando si usa il flash incorporato della fotocamera per la ripresa con operazioni d'inclinazione/orientamento, la riduzione della luminosità ai margini dell'immagine sarà maggiore rispetto a quando si fa la ripresa senza queste operazioni. Per la ripresa con operazioni d'inclinazione/orientamento, si sconsiglia l‘uso del flash incorporato della fotocamera: Fig. 11 Fotocamere Distanze di ripresa disponibilt D700 1,5 m o superior D300, D200, D100 1 m o superiore [D80, Serie D70, D50 2 m o superiore D60, Serie D40 [3 m o superiore Altre fotocamere La riduzione di luminosità ai margini del'immagine si verifica a qualsiasi distanza di ripresa

11. Schermi di messa a fuoco consigliati

Per alcune fotocamere Nikon SLR sono disponibili diverse schermate di messa a fuoco intercambiabili per potersi adeguare a qualsiasi situazione di ripresa. Quelle consigliate per l'utilizzo con questo obiettivo sono le seguenti \ Schermo Ecs|_|@1 AIBICIE F G21G3|J|K/|LIMIPIU Fame ece|"|Ga 5 jojoffo|-f---0-{e] | s0p30|0l0o| [o|o|- |9] le]-|le| |- © © oo F5+DA-30 [+1-0) © o (+05) © (#05) 7 [1.0] = Lof Tor oo F4+DP-20 (41.0) [+10] o |41.0)/+1.0) (+1.0)] Lol Tor oo F4+DA-20 41.0] +10) [+0.5)| [e1.0)/+1.0) (+1.0)] @:Messa a fuoco eccellente O: Messa à fuoco accettabile L'immagine sullo schermo presenta una leggera riduzione di luminosità o tracce di fenomeno del moiré, senza perd lasciare tracce sulla pellicola — : Non disponibile Indica il valore della compensazione di esposizione aggiuntiva richiesto (Solamente misurazione à preferenza centrale). Con le fotocamere F6, compensare selezionando Altro schermo" nell'impostazione personalizzata “b6: Comp. schermo” quindi impostando il livello EV tra -2,0 e +2,0 ad intervalli di 0,5 EV. Quando si utilizzano schermate diverse da B 0 E, è necessario D selezionare “Altro schermo” anche quando il valore di compensazione richiesto à pari a “0” (nessuna compensazione necessaria). Per la fotocamera F5, compensare utilizzando l'impostazione personalizzata #18 sul corpo della fotocamera Per gli apparecchi della serie F4, compensare utilizzando il quadrante di compensazione dell'esposizione previsto per i filtri di messa a fuoco. Per ulteriori dettagli, fare riferimento al manuale d'istruzioni della fotocamera Il quadrato vuoto non & applicable. Siccome lo schermo di tipo M pud essere utilizzato per macrofotografia con rapporto di ingrandimento di 1: 1 o superiore € fotomicrografia, esso presenta differenti applicazioni rispetto agli altr schermi

Nota: + Per quanto riguarda le fotocamere F5, in modalità di misurazione à matrice, possibile utilizzare solamente gli schermi di messa à fuoco EC-B, EC-E, B, E, J, À L. + Impiegando gli schermi B e E con fotocamere diverse da quelle elencate sopr, fare riferimento alle rispettive colonne delle versioni B e E

12. Cura e manutenzione dell'obiettivo

+ Quando l'obiettivo non viene usato, regolare il valore d‘inclinazione e d'orientamento su "0." L'obiettivo è formato da numerosi elementi mobili che possono facilmente sporcarsi, impolverarsi o bagnarsi Pulire la superficie delle lenti con un pennello à pompetta. Per rimuovere impronte e macchie, fare uso di un fazzoletto di cotone, soffice e pulito, o di una carlina ottica leggermente imbevuta con alcool o con l'apposito liquido {lens cleaner). Strofinare delicatamente con movimento circolare dal centro verso l'esterno, facendo attenzione à non lasciare tracce o toccare altre parti Per la pulizia non usare mai solventi o benzina, che potrebbero danneggiare l'obiettivo, causare incendi o problemi di intossicazione. Il filtro NC à utile per proteggere la lente anteriore dell'obiettivo. Anche il paraluce contribuisce validamente a proteggere la parte anteriore dell'obiettivo Prima di porre l'obiettivo nell'astuccio in borsa, montare entrambi i coperchi protettivi Se rimane a lungo inutilizzato, riporlo in un ambiente fresco e ventilato per prevenire la formazione di muffe. Tenerlo inoltre lontano dal sole o da agenti chimici come canfora o naftalina. Non bagnarlo e are attenzione che non cada in acqua. La formazione di ossidazioni potrebbe danneggiarlo in modo irreparabile. Alcune parti della montatura sono realizzate in materiale plastico rinforzato. Per evitare danni, non lasciare mai l'obiettivo in un luogo eccessivamente caldo

13. Accessori in dotazione

+ Tappo anteriore da 77 mm dia. LC-77 + Tappo posteriore LF-1 + Paraluce a baionetta HB-41 + Portaobiettivo morbido CL-1120

14. Accessori opzionali

15. Caratteristiche tecniche

Tipo di obiettivo: Lunghezza focale: Apertura massima: Costruzione obiettivo: Angolo di campo: Rapporto massimo di riproduzione: Dati distanze: Messa a fuoco: Scala delle distanze di ripresa: Distanza di messa a fuoco minima: N. delle lamelle diaframma: Diaframma: Scala delle aperture:

Obiettivo NIKKOR tipo D con CPU incorporato e attacco a baionetta Nikon 24 mm f3,5 13 elementi in 10 gruppi (3 ED, 3 element asferici e alcune lenti con rivestimento di nanocristalli) 84° con fotocamere Reflex a pellicola Nikon formato 35 mm (135) e fotocamere Reflex digitali Nikon formato FX 61° con fotocamere Reflex digitali Nikon formato DX; 71° con fotocamere sistema IX240 172,7 Uscita verso il corpo fotocamera Manuale mediante anello di messa à fuoco separato Graduata in metri e piedi da 0,21 m all'infinito (+) 021m 9 pz. (arrotondati) Automatico/Funzionamento con apertura prestabilita con una sola pressione del tasto 13,5—4/32

Movimento dell'obiettivo: Rotazione dell'obiettivo: Misurazione dell'esposizione: Misura dell'accessorio: Dimensioni: Peso: Movimento d'orientamento e d'inclinazione ad angolo retto (le due operazioni possano essere modificate per sovraccarico, in modo da muoversi nella stessa direzione [parallela]. Ë anche possibile sostituire la manopola di sblocco dell'orientamento con una più grande, tuttavia questa manopola più grande pud compromettere il montaggio dell'obiettivo sulla fotocamera o il funzionamento dell'obiettivo. Per dettagli, contattare un rappresentante di assistenza autorizzato Nikon.) Valore massimo d'orientamento: +11,5mm Valore massimo d'inclinazione: +8,5° 90° a destra e a sinistra (arresto degli scatti per passi di 30°) Con metodo ad apertura massima 77 mm (P = 0,75 mm) Circa 82,5 mm dia. x 108 mm di estensione dalla flangia Circa 730 g Le specifiche e i disegni sono soggetti a modifica senza preawiso o obblighi da parte del produttore.

Correzione della distorsione prospettiva del soggetto Senza orientamento (Foto A): Quando la distanza tra obiettivo e soggetto à differente a seconda della parte superiore oil fondo del soggetto, il soggetto apparirà nella foto con una prospettiva distorta Con orientamento (Foto B): Per correggere la distorsione, collocare la fotocamera parallelamente rispetto al soggetto e orientare l'obiettivo verso l'alto. RER RMEMLR FÉES CHA) : MER AN E FEREZ INIBE RS FIAT, ME EEE Re 2 BUE HET

Esclusione di riflessi indesiderati + Senza orientamento (Foto C): Quando si fotografa una superficie riflettente come uno specchio, il riflesso del fotografo o della fotocamera pu comparire sulla foto. + Con orientamento (Foto D): Per evitare questa situazione, collocare la fotocamera in una posizione in cui il riflesso non sia presente, quindi orientare l'obiettivo verso sinistra ARTBEURS FÉREM CRHC) : MAN PR AIN, HE M

Esclusione degli oggetti indesiderati sulla foto Senza orientamento (Foto E): Talvolta, dopo aver collocato la fotocamera nella posizione desiderata per una determinata composizione, davanti al soggetto principale compaiono degli oggetti indesiderati Con orientamento (Foto F): Per evitare che questi oggetti rovinino la scena, spostare la fotocamera orizzontalmente e collocarla in posizione tale che l'oggetto indesiderato non venga più inquadrato, quindi orientare l'obiettivo verso sinistra AREA FEU

Ottenere la messa a fuoco su tutto il piano del soggetto quando questo non à parallelo alla fotocamera + Senza inclinazione (Foto G): Quando il piano del soggetto non è parallelo alla fotocamera, non à possibile ottenere la messa a fuoco su tuto il piano del soggetto. + Senza inclinazione (Foto H): In questo caso, inclinare l'obiettivo verso il basso per scattare una foto in cui tutto il piano del soggetto à messo a fuoco ST HART Se PTE SARA FATRNRISAMRTÉ FÉES (HG) : MENT SP SIDA A, AÉEOE SE TC A AR A MOT eÆRGE CHHH) 2 HI FH, ERA EDR LUPSE

+ Senza orientamento e inclinazione (Foto K): Senza usare le funzioni d'orientamento e d'inclinazione, i soggetti appaiono distorti, mentre solo una parte del soggetto à a fuoco + Con orientamento (Foto L) + Con inclinazione (Foto M) + Con orientamento e inclinazione (Foto N): Quando si usano le funzioni d'orientamento e d'inclinazione, la distorsione prospettica della fotografia puè essere corretta e tutto il piano del soggetto si trova cosi à fuoco. ° RÉRBHRANIS CRAK) : LEARN FR, SRE GR MR, JE HLOCAAENE RUN — NBA NNENT LE + RE (HAL) + ERA (RAM) ÆRBMRARS CHAN) : ni GléAb A M RON RENT ABLE AE 26 HU HÉROS SE EL FIRE SH OF A AA 2 D ° HBMURON CRRAK) : LE AE TRS RER OUDDÉE » MERE SR > ALU TE EAU NAT E e Æ14h (REHL) #4) (HE M) HR) CRRA N) à GERS RH BERGIE HSE *
