Type de produit	Ordinateur portable
Marque	Acer
Modèle	TravelMate 4750
Catégorie	Ordinateur portable professionnel
Écran	15,6 pouces, résolution HD (1366 x 768)
Processeur	Intel Core i5 de deuxième génération (estimation)
Mémoire vive (RAM)	4 Go DDR3 (estimation)
Disque dur	320 Go ou 500 Go SATA (estimation)
Lecteur optique	Graveur DVD ±RW
Webcam	Intégrée, 1,3 mégapixel (estimation)
Connectivité réseau	Ethernet 10/100/1000, Wi-Fi 802.11 b/g/n, Bluetooth (estimation)
Ports	2 x USB 2.0, 1 x USB 2.0, VGA, HDMI, prise casque/micro, RJ-45
Lecteur de cartes	SD, MMC, Memory Stick Pro, xD-Picture
Batterie	Lithium-ion 6 cellules (estimation 48 Wh)
Alimentation	Adaptateur secteur 65 W
Poids	Environ 2,4 kg
Dimensions (L x P x H)	Environ 382 x 253 x 33 mm
Système d'exploitation	Windows 7 Professionnel (préinstallé)
Température de fonctionnement	5 °C à 35 °C
Humidité de fonctionnement	20% à 80% (sans condensation)
Entretien	Nettoyer avec un chiffon doux et sec ; éviter les liquides.
Sécurité	Fente pour cadenas Kensington, verrou de batterie
Réparabilité	Accès à la batterie, au disque dur et à la mémoire par des trappes

FOIRE AUX QUESTIONS - TRAVELMATE 4750 ACER

Comment allumer et éteindre l'ordinateur ?

Appuyez sur le bouton d'alimentation situé en haut à gauche du clavier. Un indicateur lumineux signale l'état de l'ordinateur. Pour éteindre, utilisez la procédure normale de Windows ou maintenez le bouton enfoncé quelques secondes.

Quelles sont les touches de raccourci principales ?

Les combinaisons Fn + F3 activent/désactivent les communications, Fn+F4 met en veille, Fn+F5 permute l'affichage, Fn+F6 éteint l'écran, Fn+F7 active/désactive le touchpad, Fn+F8 coupe le son.

Comment régler la luminosité de l'écran ?

Utilisez les touches Fn + ▷ (flèche droite) pour augmenter et Fn + ◁ (flèche gauche) pour diminuer la luminosité.

Comment régler le volume sonore ?

Appuyez sur Fn + △ (flèche haut) pour augmenter le volume et Fn + ▽ (flèche bas) pour le diminuer.

Que faire si le touchpad ne fonctionne pas ?

Vérifiez que le touchpad n'est pas désactivé. Utilisez la combinaison Fn + F7 pour l'activer ou le désactiver. Assurez-vous également qu'aucun périphérique USB (souris) n'est branché.

Comment utiliser le lecteur de cartes mémoire ?

Insérez la carte mémoire (SD, MMC, MS PRO ou xD) dans le lecteur MULTIMEDIORAD PRO situé sur la façade avant. Poussez doucement jusqu'au verrouillage. Pour retirer, poussez à nouveau sur la carte pour la déverrouiller et tirez-la.

Comment connecter un moniteur externe ou un projecteur ?

Branchez le câble VGA ou HDMI du moniteur externe au port correspondant sur le côté gauche de l'ordinateur. Utilisez ensuite la touche Fn + F5 pour basculer entre l'écran interne, l'externe ou les deux.

Comment économiser la batterie ?

Réduisez la luminosité de l'écran avec Fn+F6 (écran noir), activez le mode Veille avec Fn+F4, désactivez le Wi-Fi et le Bluetooth quand ils ne sont pas utilisés, et utilisez les paramètres d'alimentation de Windows.

Comment accéder au guide utilisateur complet ?

Le guide utilisateur générique TravelMate est préchargé sur l'ordinateur. Cliquez sur Démarrer > Tous les programmes > Documentation, puis sur TravelMate Generic User Guide. Il nécessite Adobe Reader.

Que faire en cas de panne ou de blocage ?

Tentez un redémarrage forcé en maintenant le bouton d'alimentation enfoncé 10 secondes. Si le problème persiste, consultez le guide de dépannage dans le manuel utilisateur ou contactez le support Acer.

MODE D'EMPLOI TRAVELMATE 4750 ACER

Nous désirons vous remercier d'avoir fait d'un notebook Acer votre choix pour répondre à vos besoins informatiques mobiles.

Vos guides

Pour vous aider à utiliser votre notebook Acer, nous avons conçu plusieurs guides :

Tout d'abord, le poster de configuration vous aide à configurer votre ordinateur.

Le Guide utilisateur générique de la gamme TravelMate contient des informations utiles qui s'appliquent à tous les modèles de la gamme des produits TravelMate. Il couvre les notions de base, telles que l'utilisation du clavier et du son, etc. Merci de comprendre que par sa nature, le Guide utilisateur générique fera parfois référence à des fonctions ou des caractéristiques qui ne sont pourvues que chez certains modèles de la gamme, mais pas nécessairement dans le modèle que vous avez acheté. Ces cas sont marqués dans le texte avec des mentions telles que « seulement pour certains modèles »

Le Guide rapide présente les fonctionnalités et fonctions de base de votre ordinateur. Pour plus d'information sur l'aide que peut vous appporter pour être plus productif, veuillez vous reporter au Guide utilisateur générique de la gamme TravelMate. Ce guide contient des informations détaillées sur des sujets tels que les utilisaires systèmes, la récapération des données, les options d'extension et le dépannage. De plus, il contient des informations de garantie et les règlementations générales et les avis de sécurité pour votre notebook. Il est disponible au format PDF (Portable Document Format) et est préchargeé sur votre notebook. Procédez comme suit pour y accéder :

1 Cliquez sur Démarrer > Tous les programmes > Documentation. 2 Cliquez sur TravelMate Generic User Guide.

Remarque: L'affichage du fichier nécessite Adobe Reader. Si Adobe Reader n'est pas installé dans votre ordinateur, le clic sur le TravelMate Generic User Guide va exécuter le programme d'installation d'Adobe Reader. Suivez les instructions à l'écran pour terminer l'installation. Pour des instructions sur l'utilisation de Adobe Reader, accédez au menu Aide et Support.

Visite guidée de votre notebook acer

Après avoir configuré votre ordinateur comme illustré dans le poster de configuration, nous allons vous faire explorer notre nouveau notebook Acer.

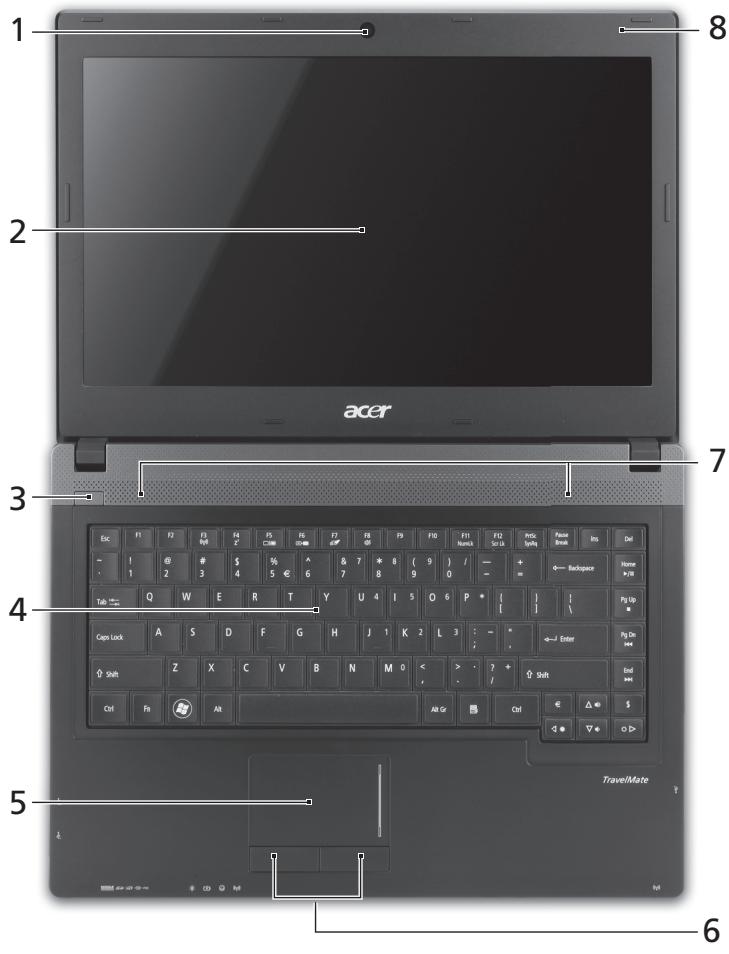

Vue supérieure

N°	Icône	Élément	Description
1		Webcam intégrée	Webcam pour communication-video.
2		Écran d'affichage	Également appelé écran LCD (Liquid Crystal Display), il affiche les données de l'ordinateur (la configuration peut varier en fonction du modèle).
3	O	Bouton/Indicateur d'alimentation	Met l'ordinateur sous tension et hors tension. Indique l'état d'alimentation de l'ordinateur.
4		Clavier	Pour l'entrée des informations dans votre ordinateur.
5		Touchpad	Périphérique de pointage sensible au touché qui fonctionne comme une souris.
6		Boutons (gauche et droit)	Le bouton gauche et le bouton droit fonctionnement comme le bouton gauche et le bouton droit d'une souris.
7		Haut-parleurs	Produit le son stéroyo.
8		Microphone	Microphone interne pour l'enregistrement sonore.

Touches spéciales

L'ordinaire emploie des touches spéciales (combinaisons de touches) pour accéder à la plupart des contrôles de l'ordinaire comme la luminosité de l'écran et le volume sonore.

Pour activer les touches spéciales, appuyez et maintenez la touche avant d'appuyer sur l'autre touche dans la combinaison de la touche spéciale.

Touché spécifique	Icône	Fonction	Description
+Fn> + <F3>	((◇))	Communication	Active/désactive les péripériques de communication de l'ordinateur.
<Fn> + <F4>	Z²	Veille	Place l'ordinateur en mode de Sommeil.
<Fn> + <F5>	□◇	Choix de l'affichage	Permet de.permuter l'affichage entre l'écran d'affichage, le monitueur externe (s'il est connecté) et les deux.
Touches spéciale	Icône	Fonction	Description
+Fn> + <F6>	■	Écran noir	Désactive le rétro éclairage de l'écran pour économiser l'énergie. Appuyez sur une touche pour le rallumer.
<Fn> + <F7>	○	Touchpad	Active et désactive le touchpad.
<Fn> + <F8>	哟	Haut-parleur	Active et désactive les haut-parleurs.
<Fn> + <▷>	◇	Luminosité +	Augmente la luminosité de l'écran.
<Fn> + <◁>	◇	Luminosité -	Diminue la luminosité de l'écran.
<Fn> + <△>	◇	Volume +	Augmente le volume sonore.
<Fn> + <▽>	◇	Volume -	Diminue le volume sonore.
<Fn> + <Origine>	/II	Lecture/Pause	Lisez ou effectuez une pause d'un fichier multimédia sélectionné.
<Fn> + <Pg Up>	■	Arrêtier	Arrêtez la lecture du fichier multimédia sélectionné.
<Fn> + <Pg Dn>	▲	Précédent	Retournez au fichier multimédia précédENT.
<Fn> + <Fin>	▲	Suisant	Passsez au fichier multimédia suivant.

Vue frontale fermée

N°	Icône	Élément	Description
1	MULTIMEDIORAD PRO	Lecteur de cartes multiples en un	Accepte une carte mémoire Secure Digital (SD), MultiMediaCard (MMC), Memory Stick Pro (MS PRO) et xD-Picture (xD). Remarque: Poussez pour-retirer/installer la carte. Seule une carte peut fonctionner à tout moment.
2		Indicateur d'alimentation	Indique l'état d'alimentation de l'ordinateur.
		Indicateur de la batterie	Indique l'état de la batterie de l'ordinateur. 1. Charge: La lumière est orange lorsque la batterie se recharge. 2. Pleine charge: La diode est bleue en mode secteur.
		Indicateur du disque dur	Indique l'activité du disque dur.
		Indicateur de communication	Indique l'état du pérophérique de connectivité sans fil de l'ordinateur.
3		Commutateur de communication	Active/désactive les pérophériques de communication de l'ordinateur.

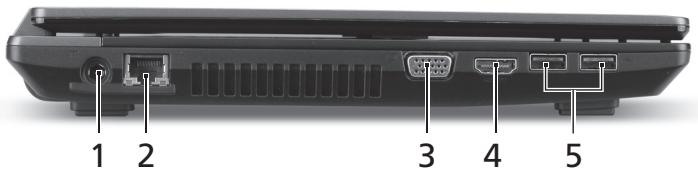

Vue gauche

N°	Icône	Élément	Description
1		Prise d'alimentation	Se connecte à l'adaptateur secteur.
2		Port Ethernet RJ-45	Se connecte à un réseau Ethernet 10/100/1000 Base.
3		Port d'affichage (VGA) externe	Se connecte à un périphérique d'affichage (p.ex. un moniteur externe, un projecteur LCD).
4	HDMI	Port HDMI	Prend en charge les connexions video numériques à haute définition.
5		Ports USB 2.0	Connectez à des périphériques USB 2.0 (p.ex. une souris USB, uneamera USB).

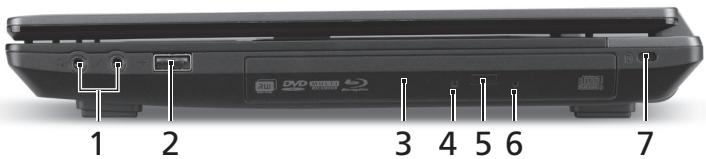

Vue droite

N°	Icône	Élément	Description
1		Prise microphone	Accepte les entrées de microphones externes.
		Prise haut-parleurs/casque	Se connecte à des pérophériques audio (p.ex. haut-parleurs ou casque stéréo).
2		Port USB 2.0	Se connecte à des pérophériques USB 2.0 (p.ex. une souris USB, une caméra USB).
3		Lecteur optique	Lecteur optique interne, accepte les CD ou les DVD.
4		Indicateur d'accès du disque optique	S'allume lorsque le lecteur optique est actif.
5		Bouton d'éjection du lecteur optique	Éjecte le disque optique du lecteur.
6		Trou d'éjection d'urgence	Éjecte le plateau du lecteur optique lorsque l'ordinateur est hors tension.Remarque: Insérez un trombone dans le trou d'éjection d'urgence pour éjecter le plateau du lecteur optique même quand l'ordinateur est étant.
7		Fente pour cadenas Kensington	Se connecte à un cadenas de sécurité pour ordinateur Kensington.Remarque: Enroulez le cable du cadenas de sécurité pour ordinateur autour d'une table, de la poignée d'un tiroir verrouillé, ou de tout autre objet fixe. Insérez le cadenas dans l'encoche et tournez la clef pour verrouiller le cadenas. Certains modèles ne possèdent pas de clef.

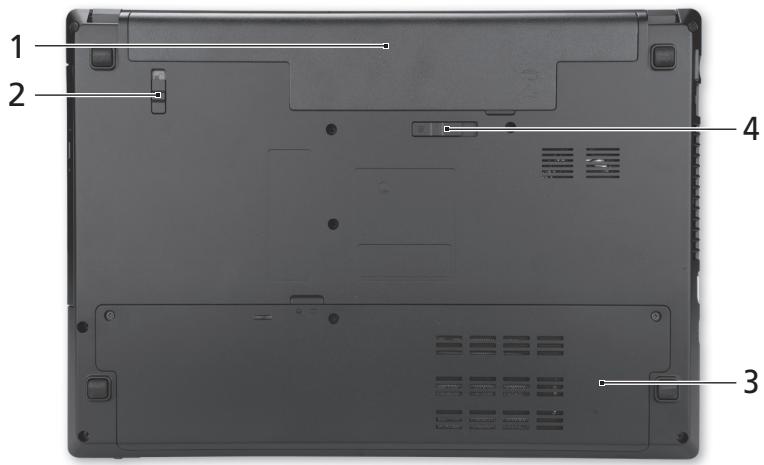

Vue de la base

N°	Icône	Élément	Description
1		Baie de la batterie	Contient la batterie de l'ordinateur.
2		Verrou de la batterie	Verrouille la batterie en position.
3		Baie du disque dur	Contient le disque dur de l'ordinateur (fixé avec des vis).
		Compartment mémoire	Contient la mémoire principale de l'ordinateur.
4		Loquet de libération de la batterie	Libère la batterie pour le retrait.

Environnement

• Température :

En marche: 5°C à 35°C - À l'arrêt : -20°C à 65°C

• Humidité (sans condensation):

En marche: 20% à 80% - À l'arrêt : 20% à 80%
