TravelMate 筆記型電腦系列

快速使用指南

首要之務

首先，非常感謝您選擇 Acer 簡記型電腦，成為您行動運算生活的最佳夥伴。

使用指南

為協助您順利使用 Acer 簡記型電腦，我們特地設計了以下的使用指南：

首先，設定海報可協助您開始設定您的電腦。

「TravelMate 系列一般使用指南」內含一些實用的資訊，適用於 TravelMate 產品系列的所有型號。其中包括基本主題，例如使用鍵盤、音訊等。請注意，由於其性質不同，「一般使用指南」將會不定時請您參照只有特定型號所包含的功能或特點，而您所購買的機型不一定會包含這些功能。此類情形將以「僅適用於特定機型」等文字標示。

本「快速指南」介紹本電腦的基本特性和功能。有關本電腦如何幫助您提高效率的更多資訊，請參閱「TravelMate系列一般使用指南」。本使用手冊包含系統公用程式、資料復原、擴充配備和疑難排解等詳細資訊。此外，本指南也包含筆記型電腦的保固資訊、一般規範及安全注意事項。該文件以「可攜式文件格式」(PDF)提供，並已預載在您的筆記型電腦上。請遵循下列步驟存取手冊：

1 按一下「開始」>「所有程式」>「說明文件」。
2 按一下「TravelMate Generic User Guide」。

注意：若要閱讀 PDF 構案，必須先安裝 Adobe Reader 程式。若系統未安裝 Adobe Reader 程式，請先按一下「TravelMate Generic User Guide」並執行 Adobe Reader 安裝程式。請遵循畫面上的指示完成安裝程序。如需 Adobe Reader 使用說明，請點選「說明和支援」功能表以獲得更詳細資訊。

Acer筆記型電腦導覽

在依照設定海報中所提及的說明完成電腦的設定之後，就讓我們為您展示一下全新 Acer筆記型電腦的各項功能吧！

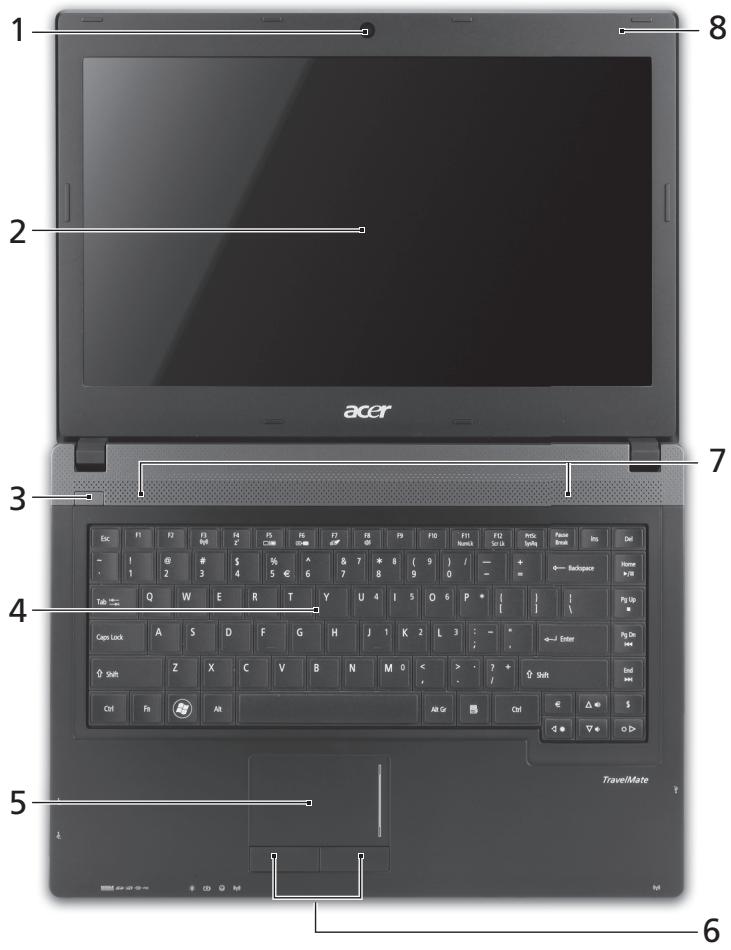

上視圖

#	圖示	項目	說明
1		內建網路攝影機	用於視訊通訊的網路相機。
2		顯示螢幕	亦稱為液晶顯示器 (Liquid-Crystal Display: LCD)，用於顯示電腦資料的輸出（設定將依機型而有所不同）。
3		電源按鈕/指示燈	開啓和關閉電腦。表示電腦的電源狀態。
4		鍵盤	可用來將資料輸入電腦。
5		觸控板	觸控感應式移動游標裝置，功能等同於電腦的滑鼠。
6		點選鍵（左和右）	左鍵和右鍵的功能等同於滑鼠的左鍵和右鍵。
7		喇叭	傳送立體聲音效輸出。
8		麦克風	內建的麦克風，用於錄音。

快速鍵

利用此電腦的快捷鍵或組合鍵可存取大部分的控制指令，例如：螢幕亮度和音量輸出。

若要使用快速键，請先按住 <Fn> 键，再按下組合鍵的另一按鍵。

快速鍵	圖示	功能	說明
+Fn> + <F3>	( )	通訊	啓用/停用電腦的通訊裝置。
+Fn> + <F4>	Z2	睡眠	讓電腦進入睡眠模式。
+Fn> + <F5>	□□	螢幕顯示切換	在螢幕及外接顯示器(如有連接)之間切換,或同時顯示。
+Fn> + <F6>	□■	螢幕空白	關閉顯示螢幕背光,以節省電力。按下任意鍵即可返回。
+Fn> + <F7>	○	觸控板切換鈕	開啓和關閉內建的觸控板。
+Fn> + <F8>	呦	喇叭切換鈕	開啓和關閉喇叭。
+Fn> + <▷>		調高亮度	調高螢幕亮度。
+Fn> + <◁>		調低亮度	調低螢幕亮度。
+Fn> + <△>		提高音量	提高喇叭音量。
+Fn> + <▽>		降低音量	降低喇叭音量。
+Fn> + <Home>	/ /	播放 / 暇停	播放或暫停選取的媒體檔。
+Fn> + <Pg Up>		停止	停止播放選取的媒體檔。
+Fn> + <Pg Dn>		上一個	返回上一個媒體檔。
+Fn> + <End>		下一個	跳到下一個媒體檔。

上蓋闊起的前視圖

#	圖示	項目	說明
1	MULIMENUARDPRO	多合一讀卡機	可支援 Secure Digital (SD)、MultiMediaCard (MMC)、Memory Stick PRO (MS PRO)、xD-Picture Card (xD)。 注意：輕壓即可移除/安裝卡片。無論何時皆只能使用一張卡片。
2	電池指示燈		表示電腦的電源狀態。
	電池指示燈		表示電腦的電池狀態。 1. 充電中：當電池充電時，指示燈會亮琥珀色。 2. 充電完畢：當使用 AC 電源模式時，指示燈會亮藍色。
	硬碟指示燈		當存取硬碟時，指示燈會亮起。
	通訊指示燈		表示電腦無線連線能力的狀態。
3	通訊開關		啟用/停用電腦的通訊裝置。

左視圖

#	圖示	項目	說明
1		DC輸入插孔	連接到AC變壓器。
2		乙太網路(RJ-45) 連接埠	連接到以10/100/1000為基礎的乙太網路。
3		外接顯示螢幕(VGA) 連接埠	連接到顯示器裝置(例如:外接式顯示器、LCD投影機)。
4	HDMI	HDMI連接埠	支援高清晰度數位視訊連線。
5		USB 2.0埠	連接到USB 2.0裝置(例如:USB滑鼠、USB網路攝影機)。

右視圖

#	圖示	項目	說明
1		麦克風插孔	接受從外接麦克風所輸入的聲音。
		耳機/喇叭插孔	連接音訊裝置的插孔(例如:喇叭、耳機)。
2		USB 2.0 場	連接到 USB 2.0 裝置(例如:USB 滑鼠、USB 网路攝影機)。
3		光碟機	內部光碟機,可放入 CD 或 DVD。
4		光碟存取指示燈	當正在存取光碟時,指示燈會亮起。
5		光碟退出按鈕	可將光碟從光碟機中退出。
6		緊急退出孔	可在電腦關機狀態下退出光碟機托盤。 注意:在電腦關機時將迴紋針插入緊急退出孔,即可退出光碟機托盤。
7	K	Kensington 安全鎖插槽	連接到與 Kensington 相容的電腦安全鎖。 注意:將電腦安全鎖電纜線繞著無法移動的物品打個圈;例如:桌子或鎖住的抽屉把手。再將鎖插入鎖孔中,並轉動鑰匙以便上鎖。 此外,還有些無鑰匙安全鎖的型號可供使用者選擇。

底視圖

#	圖示	項目	說明
1		電池槽	用於安裝電腦的電池組。
2		電池組固定鎖	可將電池鎖到定位。
3		硬碟槽	用於安裝電腦的硬碟（以螺絲鎖定）。
		記憶體槽	用於安裝電腦的主記憶體。
4		電池卸除卡檯	用於卸下電池組。

環境

• 溫度：

操作中： 5^ 至 35^
非操作中：-20°C至65°C

• 濡度（非冷凝狀態）：

操作中： 20% 至 80%
非操作中：20%至80%

TravelMate 笔记本电脑系列

快速指南

使用入门

感谢您选购 Acer 笔记本电脑，让它成为您行动运算生活的最得力助手。

用户指南

为帮助您设置和使用 Acer 笔记本电脑，我们为您设计了以下用户指南：

首先，请按照电脑所附带的安装彩图来安装电脑。

TravelMate系列普通用户指南包含了关于TravelMate产品系列所有型号的有用信息。该手册包括键盘和音频的使用方法等基本内容。请注意，鉴于手册的性质，普通用户指南偶尔也会提及本系列产品中部分型号专有的功能或特性，但您购买的型号不一定具有这些功能或特性。以上情况会以“仅限部分型号”等字样在文中注明。

本快速指南介绍了您新购电脑的基本特性和功能。要了解您的电脑如何能够帮助您更加具有效益详情，请参见TravelMate系列普通用户指南。本指南包含了诸如系统实用程序、数据恢复、扩展选项和疑难解答等信息。此外，它还包含了保修信息和笔记本电脑的一般规则和安全注意事项。我们也提供了PDF格式的用户指南并已预先安装在本电脑中供用户参考。请按以下步骤访问：

1 单击 开始 所有程序 文档。
2 单击TravelMate Generic User Guide。

注：查看PDF文件需要预先安装Adobe Reader。如果您的电脑没有安装Adobe Reader，单击TravelMate Generic User Guide后将会先运行Adobe Reader安装程序。依屏幕上指导完成安装程序。要获得如何使用Adobe Reader的指导，请使用“帮助和支持”菜单。

熟悉 Acer 笔记本电脑

当您按照安装彩图中的示例安装完电脑后就让我们一起来熟悉您的 Acer 笔记本电脑吧。

俯视图

#	图标	项目	说明
1		集成摄像头	网络相机用于视频通信。
2		显示屏	也称液晶显示屏 (Liquid-Crystal DisplayLCD)用于显示电脑的输出内容(不同型号配置可能有所不同)。
3		电源按钮/指示灯	用于打开和关闭电脑电源。根据亮灯情况可检视目前电脑电源的状态。
4		键盘	将数据输入到电脑中。
5		触控板	触摸式定位设备功能和电脑鼠标相同。
6		单击按钮(左和右)	左右按钮的功能与鼠标的左右键相同。
7		扬声器	提供立体声音频输出。
8		麦克风	用于录音的内置麦克风。

热键

本款电脑提供热键或组合键来实现许多操控，例如：调节屏幕亮度以及音量输出。要激活热键，先按住 <Fn> 键，然后再按热键组合中的另一个键。

热键	图标	功能	说明
+Fn> + <F3>	((i))	通信	启用/禁用电脑的通信设备。
+Fn> + <F4>	Z²	睡眠	让电脑进入睡眠模式。
+Fn> + <F5>	□□	显示屏幕切换	可以在以下三种显示方式间切换只使用显示屏、只使用已连接的外部显示器、同时使用显示屏和外部显示器。
+Fn> + <F6>	田口	屏幕空白	关闭显示屏背光以节省电量。按任意键将恢复正常显示。
+Fn> + <F7>	∅	触控板切换	打开或关闭内置触控板。
+Fn> + <F8>		扬声器切换	打开或关闭扬声器。
+Fn> + <F9>		调高亮度	调高屏幕亮度。
+Fn> + <F10>		调低亮度	调低屏幕亮度。
+Fn> + <△>		调高音量	调高扬声器音量。
+Fn> + <▽>		调低音量	调低扬声器音量。
+Fn> + <Home>	/II	播放/暂停	播放或暂停选定的媒体文件。
+Fn> + <Pg Up>		停止	停止播放选定的媒体文件。
+Fn> + <Pg Dn>		上一个	返回上一个媒体文件。
+Fn> + <End>		下一个	跳至下一个媒体文件。

前视图

#	图标	项目	说明
1	MIMO	多合一读卡器	可支持安全数码卡(SD)、多媒体卡(MMC)、PRO记忆棒(MS PRO)及xD-Picture卡(xD)。注:轻推取下/安装卡。任何时候,仅支持读取一张卡。
2		电源指示灯	根据亮灯情况可检视目前电脑电源的状态。
		电池指示灯	显示目前电脑电池的状态。1.充电中:当电池在充电时指示灯显示琥珀色。2.完全充电:当处在AC模式时指示灯显示蓝色。
		硬盘指示灯	硬盘活动时该指示灯亮。
		通信指示灯	表示电脑的无线连接设备状态。
3		通信开关	启用/禁用电脑的通信设备。

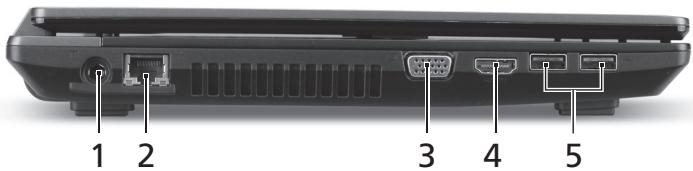

左视图

#	图标	项目	说明
1		直流电源输入插孔	连接AC适配器。
2	品	以太网络(RJ-45)端口	连接10/100/1000以太网。
3		外部显示器(VGA)端口	连接显示设备(例如:外接显示器、LCD投影机)。
4	HDMI	HDMI端口	支持高清数字视频连接。
5		USB 2.0端口	连接USB 2.0装置(例如:USB鼠标、USB相机)。

右视图

#	图标	项目	说明
1		麦克风插口	连接外接麦克风。
		耳机/扬声器插孔	连接到音频设备（例如：扬声器、耳机）。
2		USB 2.0 端口	连接 USB 2.0 设备（例如：USB 鼠标、USB 相机）。
3		光驱	内置光驱可支持读取 CD 或 DVD。
4		光驱访问指示灯	当光驱启用时指示灯会亮起。
5		光驱弹出按钮	按下此按钮可弹出光驱。
6		紧急弹出孔	当电脑关闭时可弹出光驱托盘。 注：如果电脑关闭，将回形针插入紧急弹出孔可使光驱弹出。
7	K	Kensington 安全锁插槽	连接 Kensington 兼容电脑安全锁。 注：您可以将电脑锁链与不可移动的物体相连，例如：桌子或上锁的抽屉手柄。将锁插入锁孔中然后旋转钥匙便可上锁。您也可以选购不带安全锁的型号。

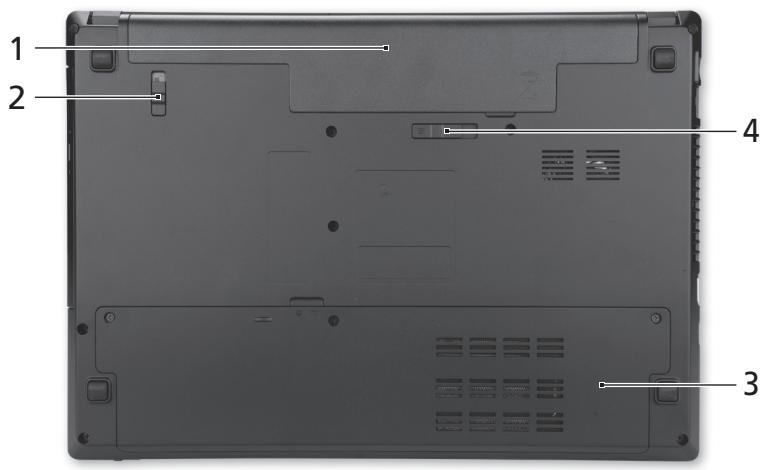

底视图

#	图标	项目	说明
1		电池槽	安装电池组。
2		电池锁	可固定锁紧电池组。
3		硬盘槽	安装电脑硬盘的位置（用螺丝紧固）。
		内存槽	安装电脑主内存的位置。
4		电池释放闩锁	释放电池闩锁可取下电池组。

环境

• 温度：

操作时： 5^ 至 35^
不操作时：-20°C至65°C

• 湿度（非冷凝）：

操作时： 20% 至 80%
不操作时： 20% 至 80%
