TRAVELMATE 4750 - Bärbar dator ACER - Gratis bruksanvisning och manual

Produkttyp	Bärbar dator
Märke	Acer
Modell	TravelMate 4750
Kategori	Professionell bärbar dator
Skärm	15,6 tum, HD-upplösning (1366 x 768)
Processor	Intel Core i5 av andra generationen (uppskattning)
Arbetsminne (RAM)	4 GB DDR3 (uppskattning)
Hårddisk	320 GB eller 500 GB SATA (uppskattning)
Optisk enhet	DVD±RW-brännare
Webbkamera	Inbyggd, 1,3 megapixel (uppskattning)
Nätverksanslutning	Ethernet 10/100/1000, Wi-Fi 802.11 b/g/n, Bluetooth (uppskattning)
Portar	2 x USB 2.0, 1 x USB 2.0, VGA, HDMI, hörlurs-/mikrofonuttag, RJ-45
Kortläsare	SD, MMC, Memory Stick Pro, xD-Picture
Batteri	Litiumjon 6 celler (uppskattning 48 Wh)
Strömförsörjning	Nätadapter 65 W
Vikt	Cirka 2,4 kg
Mått (L x B x H)	Cirka 382 x 253 x 33 mm
Operativsystem	Windows 7 Professional (förinstallerat)
Arbetstemperatur	5 °C till 35 °C
Luftfuktighet vid drift	20% till 80% (ingen kondens)
Underhåll	Rengör med en mjuk, torr trasa; undvik vätskor.
Säkerhet	Kensington-låsplats, batterilås
Reparationsmöjligheter	Åtkomst till batteri, hårddisk och minne via luckor

Vanliga frågor - TRAVELMATE 4750 ACER

Hur slår man på och stänger av datorn?

Tryck på strömknappen som sitter uppe till vänster på tangentbordet. En lysdiod anger datorns status. För att stänga av, använd normal Windows-procedur eller håll knappen intryckt i några sekunder.

Vilka är de viktigaste snabbtangenterna?

Kombinationerna Fn + F3 aktiverar/inaktiverar kommunikation, Fn+F4 sätter i viloläge, Fn+F5 växlar mellan skärmar, Fn+F6 stänger av skärmen, Fn+F7 aktiverar/inaktiverar styrplattan, Fn+F8 stänger av ljudet.

Hur justerar man skärmens ljusstyrka?

Använd tangenterna Fn + ▷ (högerpil) för att öka och Fn + ◁ (vänsterpil) för att minska ljusstyrkan.

Hur justerar man ljudvolymen?

Tryck på Fn + △ (uppåtpil) för att öka volymen och Fn + ▽ (nedåtpil) för att minska den.

Vad gör jag om styrplattan inte fungerar?

Kontrollera att styrplattan inte är inaktiverad. Använd kombinationen Fn + F7 för att aktivera eller inaktivera den. Se även till att ingen USB-enhet (mus) är ansluten.

Hur använder jag minneskortläsaren?

Sätt in minneskortet (SD, MMC, MS PRO eller xD) i kortläsaren MULTIMEDIORAD PRO som sitter på framsidan. Tryck försiktigt tills det låses. För att ta ut, tryck igen på kortet för att låsa upp det och dra ut det.

Hur ansluter jag en extern bildskärm eller en projektor?

Anslut VGA- eller HDMI-kabeln från den externa bildskärmen till motsvarande port på datorns vänstra sida. Använd sedan tangenten Fn + F5 för att växla mellan intern skärm, extern skärm eller båda.

Hur sparar jag batteri?

Minska skärmens ljusstyrka med Fn+F6 (svart skärm), aktivera viloläge med Fn+F4, stäng av Wi-Fi och Bluetooth när de inte används, och använd Windows energialternativ.

Hur kommer jag åt den fullständiga användarhandboken?

Den generiska användarhandboken för TravelMate är förinstallerad på datorn. Klicka på Start > Alla program > Dokumentation och sedan på TravelMate Generic User Guide. Den kräver Adobe Reader.

Vad gör jag vid strömavbrott eller hängning?

Försök med en tvångsomstart genom att hålla strömknappen intryckt i 10 sekunder. Om problemet kvarstår, se felsökningsguiden i användarhandboken eller kontakta Acer support.

BRUKSANVISNING TRAVELMATE 4750 ACER

När du har satt upp datamaskinen som visas på affischen, låt oss ta en rundtur i din nya Acer-bärbara dator.

Vy ovanifrån

Vi vill tacka dig för att du har valt en bärbar Acer-dator som kommer att uppfylla dina krav på bärbar datorbehandling.

Bruksanvisningar

För att hjälpa dig använda din bärbara Acer-dator har vi skapat ett antal bra bruksanvisningar:

I instruktionsfoldern beskriver vi hur du kommer igång med installationen av datorn.

I TravelMate-seriens allmänna användarguide finns användbar information som är gemensam för alla modeller i produktserien TravelMate. Den tar upp grundläggande teman som användning av tangentbord, ljud osv. Det är viktigt att du förstår att den allmänna användarguiden ibland hänvisar till funktioner och detaljer som bara finns på vissa modeller i serien, och inte nödvändigtvis just den modell som du köpt. I dessa fall påpekas detta i texten med formuleringar som "endast för vissa modeller".

I Snabbguiden får du en introduktion till grundläggande funktioner och detaljer i datorn. Om du vill ha mer information om hur datorn kan göra dig mer produktiv, se TravelMate-seriens allmänna användarguide. Den bruksanvisningen innehåller detaljerad information om ämnen som systemverktyg, återhämtning av data, utökningsmöjligheter och felsökning. Dessutom innehåller den information om garanti samt allmänna bestämmelser och säkerhetsföreskrifter som gäller din dator. Den finns tillgänglig i portabelt dokumentformat (PDF) i datorn när den levereras. Följ dessa anvisningar för att visa den:

1 Klicka på Start > Alla program > Dokumentation. 2 Klicka på TravelMate Generic User Guide.

Obs! Adobe Reader krävs för att visa filen. Om Adobe Reader inte är installerat i datorn kan du klicka på TravelMate Generic User Guide för att först köra installationsprogrammet för Adobe Reader. Följ anvisningarna på skärmen för att slutföra installationen. Anvisningar om hur du använder Adobe Reader finns i menyn Hjälp och support.

Beskrivning av din bärbara Acer-dator

När du har installerat datorn enligt illustrationen i instruktionsfoldern vill vi beskriva din nya bärbara Acer-dator.

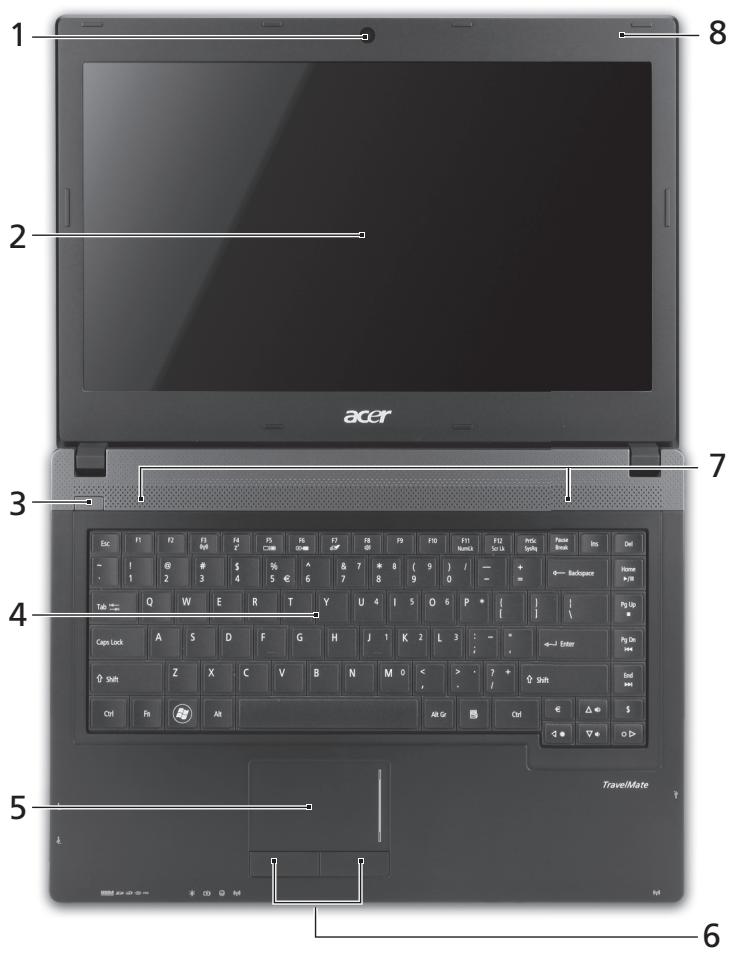

Vy ovanifrån

#	Ikon	Objekt	Beskrivning
1		Integrerad webbkamera	Webbkamera für videokommunikation.
2		Bildskärm	Kallas även Liquid-Crystal Display (LCD), visar utdata från datorn (konfigurationen kan variera mellan olika modeller).
3	Ø	Av-/på-knapp/ indicator	Slår på och stänger av datorn. Anger om datorn är av eller på.
4		Tangentbord	För inmatning av data i datorn.
5		Pekplatta	Beröringskänslig pekenhet som fungerar som en datormus.
6		Klickknappar (vänster och höger)	Vänster och höger knapp fungerar som vänster och höger musknapp.
7		Högtalare	Avger utgående stereoljud.
8		Mikrofon	Inbyggd mikrofon für ljudinspelning.

Snabbknappar

Datorn använder snabbknappar eller knappkombinationer för att komma åt de flesta av datorns kontroller, t.ex. skärmens ljusstyrka och volym.

Du aktiverar snabbknappar genom att hålla ned innan du trycker på den andra knappen i snabbknappskombinationen.

Snabbknapp	Ikon	Funktion	Beskrivning
+Fn> + <F3>	(◇◇)	Kommunikation	Aktiverar/avaktiverar datornsCOMMunikationsenheter.
+Fn> + <F4>	Z²	Viloläge	Placerar datorn i viloläge.
+Fn> + <F5>	□□	Växla bildskärm	Växlar visning mellan datornsbildskärm och en externmonitor (i förekommande fall)och båda.
+Fn> + <F6>	□□□	Skärmslättare	Stänger av bildskärmensbakgrundsbelynsning För attspara ström. Återgå genom atttrycka på en valfri knapp.
+Fn> + <F7>	◇◇	Aktivera/avaktiverapekplatta	Aktiverar/avaktiverar deninterna pekplattan.
+Fn> + <F8>	哟	Aktivera/ avaktivera högtalare	Sätter på/stänger av högtalarna.
+Fn> + <D>		Öka lusstyrkan	Ökar bildskärmens lusstyrka.
+Fn> + <Δ>		Minska lusstyrka	Minskar bildskärmens lusstyrka.
+Fn> + <Δ>		Höj volymen	Höjer högtalarvolymen.
+Fn> + <V>		Sänk volymen	Sänker högtalarvolymen.
+Fn> + <Home>	/II	Spela upp/pausa	Spelar upp eller paasar en vald mediefil.
+Fn> + <Pg Up>	■	Stopp	Stoppar upspelning av vald mediefil.
+Fn> + <Pg Dn>	▲	Föregående	Återgår till föregående mediefil.
+Fn> + <End>	▲	Nästa	Hoppar till:nästa mediefil.

Vy över stängd framsida

#	Ikon	Objekt	Beskrivning
1	HILIMM MULTIMEDICRGHD PRO	Flera-i-1-kortläsare	Avsedd für Secure Digital (SD), MultiMediaCard (MMC), Memory Stick PRO (MS PRO), xD-Picture Card (xD). Obs: Tryck für att ta bort/sättia i kortet. Endast ett enda kort kan vara aktiv ét gängen.
2		På-indikator	Anger om datorn är av eller på.
		Batteriindikator	Anger status für datorns batteri. 1. Laddar: Lyser med orange sken\ när batteriet laddas. 2. Fulladdad: Lyser blätt dà datorn Är ansluten till nätström.
		Hårdiskindikator	Tänds:när hårdisken är aktiv.
		Kommunikationsindikator	Anger status für datorns trådlösa anslutningsenhet.
3		Kommunikationstangent	Aktiverar/avaktiverar datorns kommunikationsenheter.

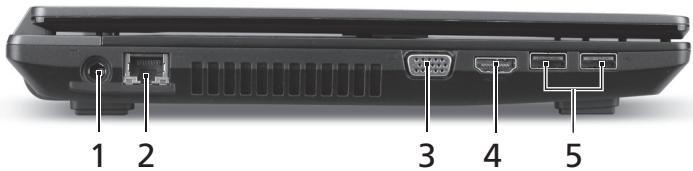

Vy från vänster

#	Ikon	Objekt	Beskrivning
1		DC in-anslutning	Ansluts till en växelströmsadapter.
2		Ethernet-port (RJ-45)	Ansluts tillett Ethernet 10/100/1000-baserat nätverk.
3		Portfor extern bildskärm (VGA)	Anslutting tillen visningsenhet(t.ex. extern bildskärm, LCD-projektor).
4	HOMI	HDMI-port	Har stöd fordigitala videoansluttingar avhögdefinitionstyp.
5		USB 2.0-portar	Anslutting fordUSB 2.0-enheter(t.ex. USB-mus, USB-kamera).

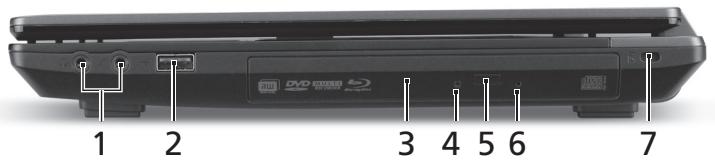

Vy från höger

#	Ikon	Objekt	Beskrivning
1		Mikrofoningång	Anslutting für externa mikrofoner.
	Ω	Utgång für hörllurar/ Högtalare	Ansluter till ljudenheter (t.ex. Högtalare, hörllurar).
2		USB 2.0-port	Ansluts till USB 2.0-enheter (t.ex. USB-mus, USB-kamera).
3		Optisk enchet	Inbyggd optisk enchet für CD- eller DVD-skivor.
4		Åtkomstindikator För optisk enchet	Tändsningen den optiska encheten är aktiv.
5		Utmatningsknapp För optisk enchet	Matar ut skivan från den optiska lüssenhen.
6		Häl对不起 mekanisk utmatning	Matar ut enchetsfcket对不起 den optiska encheten)när datorn är avständg.Obs: För in spetsen på att gem i det mekaniska utmatningshålet for att mata ut det optiska enchetsfcket;när datorn är avslagen.
7	K	Skåra对不起 Kensingtonlås	Ansluts tillett Kensington-kompatibelt datorskyddslås.Obs:Lagg datorns lasyvajer runt ett fast foremål, t.ex. att bord erller handtaget till en låst skrivbordslåda. Sätt in låset i uttaget och lås det sedan genom att vrida om nyckeln. Vissa modeller ar dock nyckellösa.

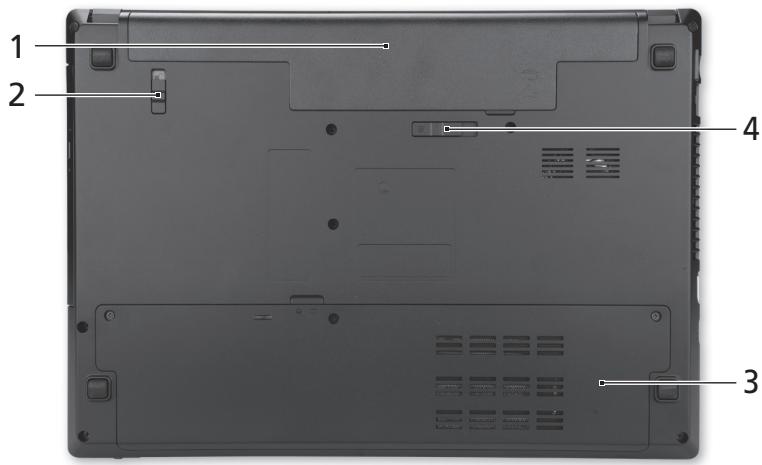

Vy underifrån

#	Ikon	Objekt	Beskrivning
1		Batterifack	Avsett für datorns batteripack.
2		Batterilås	Låser batteriet på plats.
3		Hårdiskfack	Utrémme für datorns hårdisk (fastskruvad).
		Minnesfack	Här finns datorns huvudminne.
4		Hake für frigöring av batteriet	Frigör batteriet före borttagning.

Miljö

• Temperatur:

Vid drift: 5°C till 35°C. Utom drift: -20°C till 65°C

• Luftfuktighet (icke-kondenserande):
• Vid drift: 20% till 80%. Utom drift: 20% till 80%
