Typ produktu	Notebook
Značka	Acer
Model	TravelMate 4750
Kategorie	Profesionální notebook
Displej	15,6 palce, HD rozlišení (1366 x 768)
Procesor	Intel Core i5 druhé generace (odhad)
Operační paměť (RAM)	4 GB DDR3 (odhad)
Pevný disk	320 GB nebo 500 GB SATA (odhad)
Optická mechanika	DVD±RW vypalovačka
Webkamera	Vestavěná, 1,3 megapixelu (odhad)
Síťová konektivita	Ethernet 10/100/1000, Wi-Fi 802.11 b/g/n, Bluetooth (odhad)
Porty	2x USB 2.0, 1x USB 2.0, VGA, HDMI, konektor pro sluchátka/mikrofon, RJ-45
Čtečka karet	SD, MMC, Memory Stick Pro, xD-Picture
Baterie	Lithium-iontová 6 článků (odhad 48 Wh)
Napájení	Síťový adaptér 65 W
Hmotnost	Přibližně 2,4 kg
Rozměry (D x Š x V)	Přibližně 382 x 253 x 33 mm
Operační systém	Windows 7 Professional (předinstalovaný)
Provozní teplota	5 °C až 35 °C
Provozní vlhkost	20% až 80% (bez kondenzace)
Údržba	Čistěte měkkým suchým hadříkem; vyhněte se tekutinám.
Zabezpečení	Slot pro zámek Kensington, zámek baterie
Opravitelnost	Přístup k baterii, pevnému disku a paměti pomocí krytek

Často kladené otázky - TRAVELMATE 4750 ACER

Jak zapnout a vypnout počítač?

Stiskněte tlačítko napájení umístěné vlevo nahoře na klávesnici. Indikátor signalizuje stav počítače. Pro vypnutí použijte běžný postup ve Windows nebo podržte tlačítko několik sekund.

Jaké jsou hlavní klávesové zkratky?

Kombinace Fn + F3 zapíná/vypíná komunikaci, Fn+F4 přepne do režimu spánku, Fn+F5 přepíná zobrazení, Fn+F6 vypne displej, Fn+F7 zapíná/vypíná touchpad, Fn+F8 ztlumí zvuk.

Jak nastavit jas obrazovky?

Použijte klávesy Fn + ▷ (šipka doprava) pro zvýšení a Fn + ◁ (šipka doleva) pro snížení jasu.

Jak nastavit hlasitost?

Stiskněte Fn + △ (šipka nahoru) pro zvýšení hlasitosti a Fn + ▽ (šipka dolů) pro snížení.

Co dělat, když touchpad nefunguje?

Zkontrolujte, zda není touchpad deaktivován. Použijte kombinaci Fn + F7 pro zapnutí/vypnutí. Ujistěte se také, že není připojeno žádné USB zařízení (myš).

Jak používat čtečku paměťových karet?

Vložte paměťovou kartu (SD, MMC, MS PRO nebo xD) do čtečky MULTIMEDIORAD PRO umístěné na přední straně. Jemně zatlačte, dokud nezaklapne. Pro vyjmutí znovu zatlačte na kartu pro odemknutí a vytáhněte ji.

Jak připojit externí monitor nebo projektor?

Připojte kabel VGA nebo HDMI z externího monitoru k odpovídajícímu portu na levé straně počítače. Poté pomocí klávesy Fn + F5 přepínejte mezi interním, externím nebo oběma displeji.

Jak šetřit baterii?

Snižte jas obrazovky pomocí Fn+F6 (vypnutí displeje), aktivujte režim spánku pomocí Fn+F4, vypněte Wi-Fi a Bluetooth, pokud se nepoužívají, a použijte nastavení napájení ve Windows.

Jak získat přístup k úplnému uživatelskému návodu?

Obecný uživatelský návod TravelMate je předinstalován v počítači. Klikněte na Start > Všechny programy > Dokumentace a poté na TravelMate Generic User Guide. Vyžaduje Adobe Reader.

Co dělat v případě poruchy nebo zamrznutí?

Zkuste vynucený restart podržením tlačítka napájení po dobu 10 sekund. Pokud problém přetrvává, nahlédněte do průvodce odstraňováním problémů v uživatelské příručce nebo kontaktujte podporu Acer.

NÁVOD K OBSLUZE TRAVELMATE 4750 ACER

Děkujeme vám, že jste si k uspokojení svých potřeb v oblasti přenosných počítačů vybrali řadu notebooků Acer.

Uživatelské příručky

Abychom vám při používání notebooku Acer pomohli, vytvořili jsme pro vás sadu příruček:

Instalační leták vám pomůže při úvodním nastavení počítače.

Obecná uživatelská příručka pro počítače řady TravelMate obsahuje užitečné informace pro všechny modely řady TravelMate. Obsahuje základní témata, např. používání klávesnice a zvuku atd. Berte laskavě na vědomí, že Obecná uživatelská příručka může popisovat funkce nebo vlastnosti, kterými jsou vybaveny pouze určité modely dané řady a kterými nemusí být nutně vybaven vámi zakoupený model. V takových případech je text označen frází „pouze u vybraných modelů".

Tyto Stručné pokyny vás seznámí se základními schopnostmi a funkcemi nového počítače. Další informace o tom, jak můžete pomocí počítače zvýšit svou produktivitu, naleznete v Obecné uživatelské příručce pro počítače řady TravelMate. Tato příručka obsahuje podrobné informace týkající se například systémových nástrojů, obnovování dat, možností rozšíření a odstraňování potíží. Dále obsahuje záruční informace, informace týkající se všeobecných předpisů a bezpečnostní upozornění k notebooku. Příručka je k dispozici ve formátu PDF (Portable Document Format) a je již uložena do notebooku. Zobrazíte ji následujícím postupem:

1 Klepněte na tlačítko Start > Všechny programy > Dokumentace. 2 Klepněte na položku Obecná uživatelská příručka pro počítače řady TravelMate.

Poznámka: K zobrazení tohoto souboru je vyžadován program Adobe Reader. Pokud v počítači není program Adobe Reader nainstalován, klepnutím na položku Obecná uživatelská příručka pro počítače řady TravelMate nejprve spustíte instalační program. Dokončete instalaci podle pokynů na obrazovce. Pokyny týkající se používání programu Adobe Reader jsou k dispozici v nabídce Nápověda a odborná pomoc.

Seznámení s notebookem Acer

Po nastavení počítače podle pokynů znázorněných na instalačním letáku vás seznámíme s vaším novým notebookem Acer.

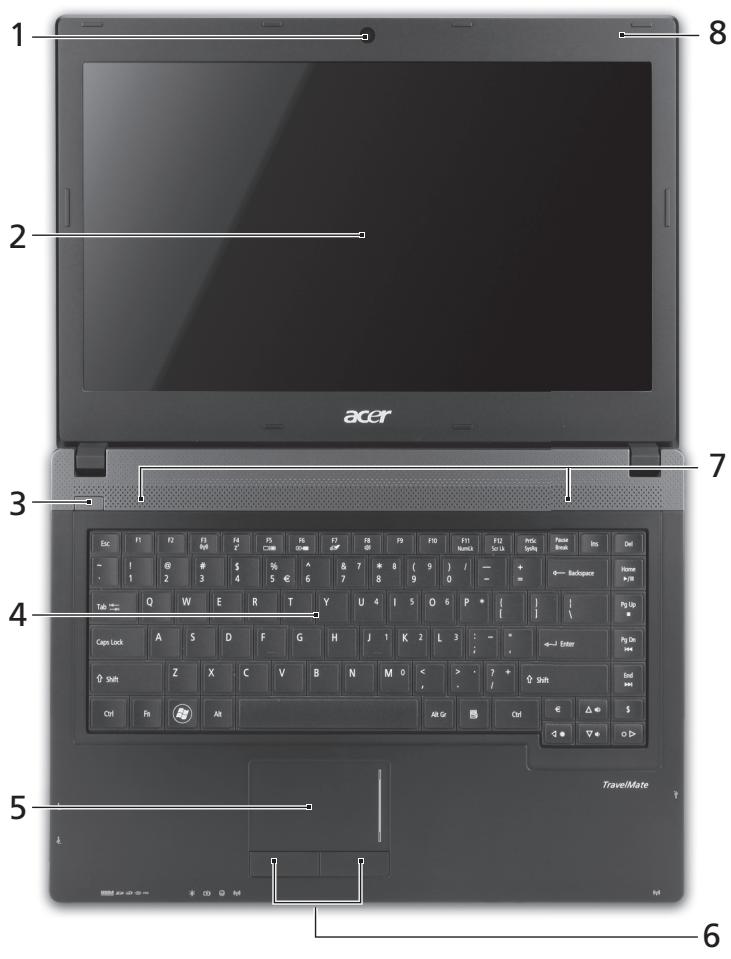

Pohled shora

#	Ikona	Položka	Popis
1		Integrovaná webová camera	Webová camera pro obrazovou komunikaci.
2		Displej	Na displejei, označovaném také displeje z tekutych krystalù (Liquid-Crystal Display; LCD), se zobrazije grafický vystup počitaće (konfigurace se mûze lišit podle modelù).
3	◎	Tlačítko a indikátor napájení	Slouží k zapnutí a vypnutí počitaće. Indikuje stav napájení počitaće.
4		Klávesnice	Slouží k zadáványí udajú do počitaće.
5		Touchpad	Polohovací zařizení citlivé na dotek, které má podobnou funkci jako počitačová myš.
6		Tlačítka (levé a pravé)	Levy a pravé tlačítko funguje jako levé a pravé tlačítko myši.
7		Reproduktory	Zajiš'tují stereofonní zvukový vystup.
8		Mikrofon	Interní mikrofon pro nahrávání zvuku.

Klávesové zkratky

Tento počítač využívá klávesové zkratky nebo kombinace kláves ke zpřístupnění většiny ovládacích prvků počítače, jako je zobrazení a hlasitost výstupu.

Klávesovou zkratku aktivujete stisknutím a podržením klávesy dříve, než stisknete druhou klávesu této kombinace.

Klávesová zkratka	Ikona	Funkce	Popis
<Fn> + <F3>	(Z)	Komunikace	Povoluje/zakazuje komunikačné zařizení počitače.
<Fn> + <F4>	Z	Režim spánku	Slouží k prepnutí počitače do režimu spánku.
<Fn> + <F5>	□□	Přepnutí displeje	Přepiná vystup zobrazení mezi displejem, externí monitorem (pokud je pripojen) a oběma zařizeními.
<Fn> + <F6>	□□	Prázdní obrazovka	Slouží k vypnutí podsvícení obrazovky displeje, címž se ušetí energia. Podsvícení obnovíte stisknutím libovolné klávesy.
<Fn> + <F7>	◎△	Přepnutí zařizení touchpad	Slouží k zapnutí a vypnutí interního zařizení touchpad.
+Fn> + <F8>	呦	Přepnutí reprroduktur	Slouží k zapnutí a vypnutí reprroduktur.
+Fn> + <D>		Zvýšení jasu	Slouží ke zvýšení jasu obrazovky.
+Fn> + <Δ>		Snížení jasu	Slouží ke snížení jasu obrazovky.
+Fn> + <Δ>		Zvýšení hlasitosti	Slouží ke zvýšení hlasitosti zvuku.
+Fn> + <V>		Snížení hlasitosti	Slouží ke snížení hlasitosti zvuku.
+Fn> + <Home>	/II	Play/Pause	Přehrát nebo pozastavit vybraný mediální soubor.
+Fn> + <Pg Up>		Stop	Zastavit přehrávání vybraného mediálního souboru.
+Fn> + <Pg Dn>		Předchozí	Návrat na předchozí mediální soubor.
+Fn> + <End>		Dalál	Přeskočit na dalálí mediální soubor.

Pohled na zavřenou přední stranu

#	Ikona	Položka	Popis
1	MUTUHIMPRO	Čtečka karet Více v 1	Podporuje karty Secure Digital (SD), MultiMediaCard (MMC), Memory Stick PRO (MS PRO) a xD-Picture Card (xD). Poznámka: Stisknutím vyjměte nebo vložte kartu. V jedernom okamžiku lze použít Jen jedernu kartu.
2		Indikátor napájení	Indikuje stav napájení počítace.
		Indikátor baterie	Indikuje stav baterie počítace. 1. Nabijeni: Při nabijeni baterie svítí indikátor jantarově. 2. Plné nabití: V režimu napájení ze sítě svítí indikátor modře.
		Indikátor HDD	Svití, pokud je aktivné pevný disk.
		Indikátor komunikace	Indikuje stav zařízení pro bezdrátové připojení počítace.
3		Spínač komunikace	Povoluje/zakazuje komunikačné zařizení počítace.

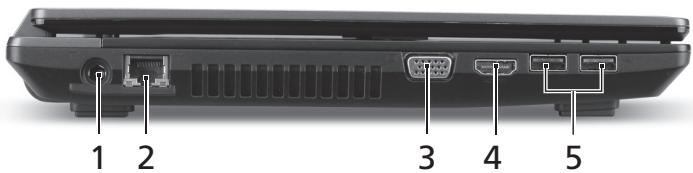

Pohled zleva

#	Ikona	Položka	Popis
1	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -	Napájeci konektor	Zajiš'tuje prípojení k sít'ovému adaptéru.
2	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
		Port Ethernet (RJ-45)	Slouží k prípojení počitače k sítì Ethernet 10/100/1000.
3	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -	Port externího zobrazovacího zařízení (například externího monitoru nebo projektoru LCD).	Umožnjuje prípojení zobrazovacího zařízení (například externího monitoru nebo projektoru LCD).
4	HOMI	Port HDMI	Podporuje prípojení digitálního video ve vysokém rozlišeni.
5	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -		Umožnjuí prípojení zařízení rozhraním USB 2.0 (například myš nebo fotoparát USB).

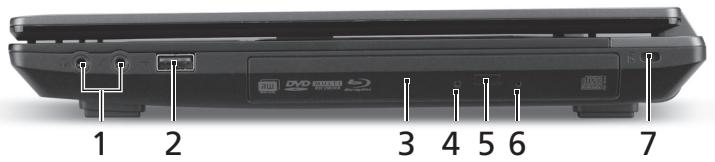

Pohled zprava

#	Ikona	Položka	Popis
1		Konektor mikrofonu	Slouží k prípojení vstupů z externího mikrofonu.
		Konektor pro prípojení sluchátek a reproduktorú	Slouží k prípojení zvukovych zařizení (například reproduktorú nebo sluchátek).
2		Port USB 2.0	Umožnji prípojení zařizení s rozhraním USB 2.0 (například myš nebo fotoparát USB).
3		Optická Jednotka	Interní optická Jednotka, prijímaisky CD a DVD.
4		Indikátor prístupu k optickému disku	Svití, pokud je optická Jednotka aktivné.
5		Tlačítko vysunuti optické Jednotky	Vysouvá optický disk z Jednotky.
6		Otvor pro nouzové vysunutí	Umožnjue vysunuti príhrákty optické Jednotky, pokud je počítač vypnutý. Poznámka: Chcete-li vysunout príhráknu optické Jednotky, jestlíze je počítač vypnutý, vložte do otvoru pro nouzové vysunuti kancelářskou sponku.
7		Drážka pro zámek Kensington	Umožnjue prípojení počítačového bezpečnostního zámku kompatibilního typem Kensington. Poznámka: Připevněte bezpečnostní kabel k nehybněmu prědmětu, například ke stolu nebo rukojeti uzaměné zásuvky. Vložte zámek do drážky a otočémí klíce zámek zamkněte. Vložte zámek do drážky a otočémí klíce zámek zamkněte.

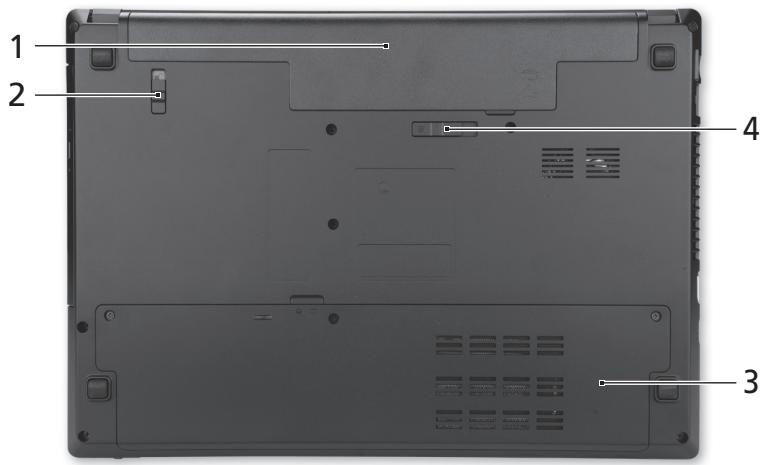

Pohled zespodu

#	Ikona	Položka	Popis
1		Pozice pro baterii	Zde je uložena baterie počítače.
2		Zámek baterie	Zamkne baterii na místě.
3		Pozice pro pevný disk	Zde je uložen pevný disk počítače (zajišťěný šrouby).
		Pozice pro paměť'	Zde je uložena hlavní paměť' počítače.
4		Uvolnévací západka baterie	Uvolnéje baterii k vyjmutí.

Prostředí

Teplota:

Provozní: 5°C až 35°C - Neprovozní: -20°C až 65°C

Vlhkost (nekondenzující):

Provozní: 20% až 80% - Neprovozní: 20% až 80%
