PSR 18-LI3, PSR18 LI ERGO - Perceuse BOSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse-visseuse sans fil
Marque	BOSCH
Modèle	PSR 18-LI3 / PSR18 LI ERGO
Tension nominale	18 V
Type d'accu	Lithium-ion
Vitesse à vide (1ère vitesse)	0 – 400 tr/min
Vitesse à vide (2ème vitesse)	0 – 1 300 tr/min
Couple max. (selon ISO 5393)	30 Nm
Diamètre de perçage max. (bois)	30 mm
Diamètre de perçage max. (métal)	10 mm
Mandrin	Sans clé, plage de serrage 1 – 10 mm
Poids (avec accu)	1,5 kg selon EPTA
Température de fonctionnement	-30 °C à +65 °C
Niveau de pression acoustique (LpA)	70 dB(A)
Niveau de puissance acoustique (LwA)	81 dB(A)
Incertitude K	3 dB
Vibrations (perçage métal)	2,5 m/s²
Éclairage	LED intégré
Fonctions	Rotation droite/gauche, présélection du couple, arrêt automatique au couple atteint
Sécurité	Protection contre les surcharges, blocage de l'interrupteur
Entretien et nettoyage	Nettoyer les ouïes de ventilation régulièrement
Pièces détachées et réparabilité	Disponibles via SAV Bosch, réparation par professionnel qualifié
Garantie	2 ans (standard)

FOIRE AUX QUESTIONS - PSR 18-LI3, PSR18 LI ERGO BOSCH

Comment changer le sens de rotation ?

Utilisez le sélecteur de sens de rotation situé au-dessus de l'interrupteur. Poussez-le à gauche pour la rotation droite (vissage) et à droite pour la rotation gauche (dévissage). Ne changez le sens que lorsque l'outil est à l'arrêt.

Comment régler le couple de serrage ?

Tournez la bague de présélection du couple située derrière le mandrin. Les chiffres indiquent le niveau de couple. Pour le perçage, sélectionnez la position 'perçage' (symbole foret). L'outil s'arrête automatiquement lorsque le couple réglé est atteint.

Comment charger l'accu ?

Utilisez uniquement le chargeur Bosch recommandé. Insérez l'accu dans le chargeur jusqu'à ce qu'il s'enclenche. Le voyant du chargeur indique la progression. La première charge doit être complète pour garantir la pleine capacité.

Que faire si l'accu ne tient pas la charge ?

Vérifiez que l'accu est bien inséré et que les contacts sont propres. Si le problème persiste, l'accu peut être défectueux ou avoir atteint sa fin de vie. Remplacez-le par un accu Bosch d'origine. Ne jetez pas l'accu usagé avec les ordures ménagères.

Comment utiliser la fonction perçage ?

Réglez la bague de couple sur le symbole perçage (foret). Sélectionnez la vitesse appropriée (1ère pour les gros diamètres, 2ème pour les petits). Percez en exerçant une pression modérée et en maintenant l'outil bien droit.

Comment nettoyer l'outil ?

Maintenez les ouïes de ventilation propres et exemptes de poussière. Utilisez un chiffon sec ou une brosse douce. N'utilisez pas d'eau ni de solvants. Retirez l'accu avant tout nettoyage.

Que faire en cas de blocage de l'outil ?

Arrêtez immédiatement l'outil en relâchant l'interrupteur. Attendez que l'outil de travail s'immobilise. Retirez l'accu, puis dégagez l'outil de la pièce. Vérifiez l'état de l'embout ou du foret avant de reprendre.

Comment transporter les batteries lithium-ion ?

Les batteries Li-ion sont soumises à la réglementation des marchandises dangereuses. Pour le transport personnel, aucune mesure spéciale. Pour l'envoi, emballez l'accu de manière à éviter tout court-circuit et contactez un expert si nécessaire.

Quels accessoires sont compatibles ?

Utilisez des accessoires Bosch d'origine ou recommandés. Le mandrin accepte des forets et embouts de 1 à 10 mm. Consultez le catalogue Bosch pour la gamme complète (forets, embouts, forets à percussion, etc.).

Comment contacter le SAV Bosch ?

En France, appelez le 0811360122 (coût d'un appel local) ou envoyez un e-mail à [e-mail]. Pour les pièces détachées, commandez en ligne sur www.bosch-pt.fr.

MODE D'EMPLOI PSR 18-LI3, PSR18 LI ERGO BOSCH

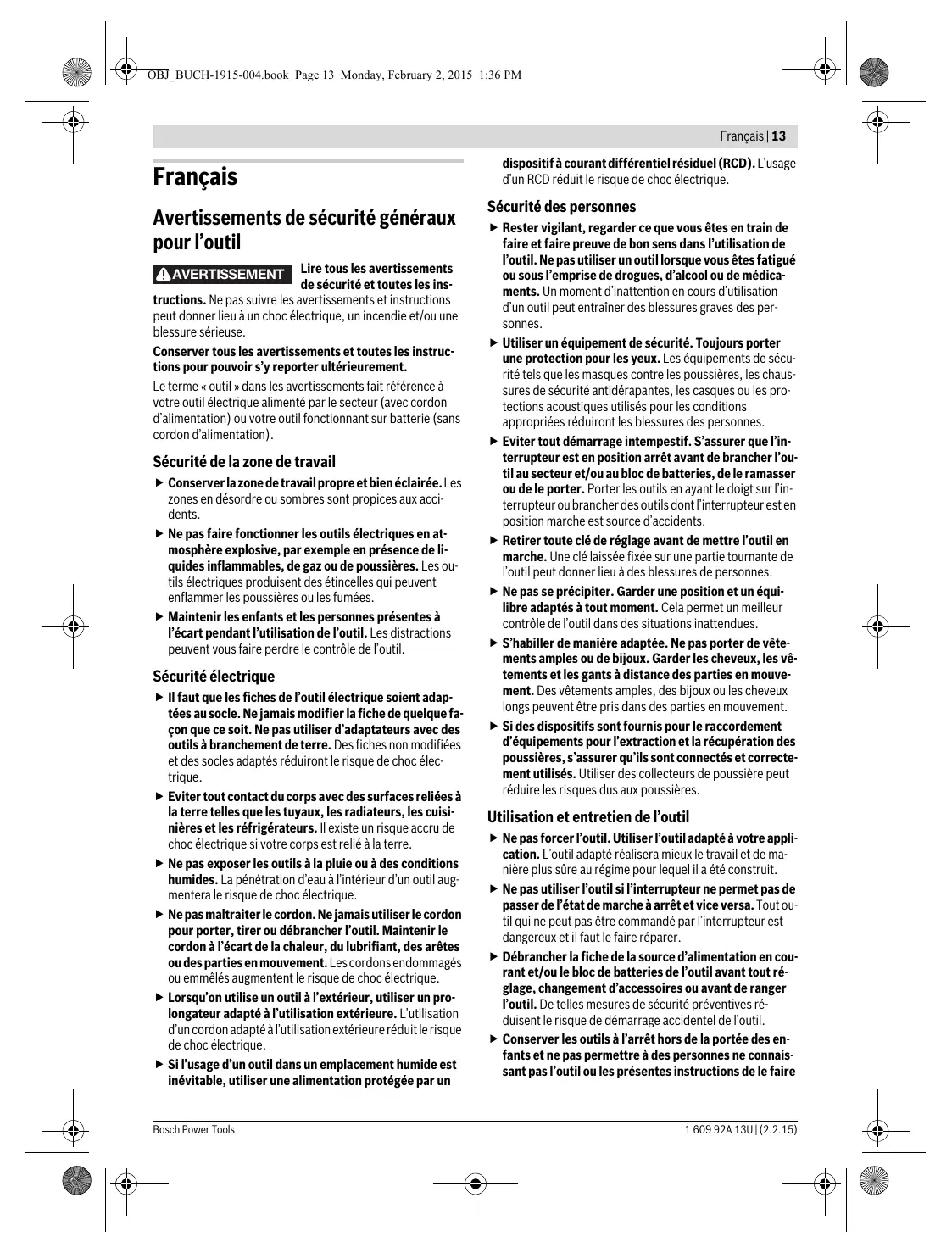

Avertissements de sécurité généraux pour l'outil

Lire tous les avertissements de sécurité et toutes les ins

instructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Le terme « outil » dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).

Sécurité de la zone de travail

Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sont propices aux accidents. Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées. Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

Sécurité électrique

Il faut que les fiches de l'utilisateur électrique soient adaptées au socle. Ne jamais modifier la fiche de chaque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique. - Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil augmentera le risque de choc électrique. Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Les cordons endommagés ou emmêlés augmentent le risque de choc électrique. Lorsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique. Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un

dispositif à courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque de choc électrique.

Sécurité des personnes

Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans l'utilisation de l'outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention en cours d'utilisation d'un outil peut entraîner des blessures graves des personnes. Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures des personnes. Éviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents. Retirer toute clé de réglage avant de mettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil peut donner lieu à des blessures de personnes. Ne pas se précipiter. Garder une position et un équilibre libre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil dans des situations inattendues. S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement. Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récapération des poussières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.

Utilisation et entretien de l'outil

Ne pas forcer l'outil. Utiliser l'outil adapté à votre application. L'outil adapté réalisera moins le travail et de manière plus sûre au régime pour lequel il a été construit. Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le faire réparer. Débrancher la fiche de la source d'alimentation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil. Conserver les outils à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil ou les générées instructions de le faire.

fonctionner. Les outils sont dangereux entre les mains d'utilisateurs novices.

Observer la maintenance de l'outil. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus. Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler. Utiliser l'outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.

Utilisation des outils fonctionnant sur batteries et précautions d'emploi

Ne recharger qu’avec le chargeur spécifié par le fabricant. Un chargeur qui est adapté à un type de bloc de batteries peut créer un risque de feu lorsqu’il est utilisé avec un autre type de bloc de batteries. N’utiliser les outils qu’avec des blocs de batteries spécifiquement désignés. L’utilisation de tout autre bloc de batteries peut créer un risque de blessure et de feu. Lorsqu’un bloc de batteries n’est pas utilisé, le maintenir à l’écart de tout autre objet métallique, par exemple trombones, pièces de monnaie, clés, clous, vis ou autres objets de petite taille qui peuvent donner lieu à une connexion d’une borne à une autre. Le court-circuit des bornes d’une batterie entre elles peut causer des brûlures ou un feu. Dans de mauvaises conditions, du liquide peut être éjecté de la batterie ; éviter tout contact. En cas de contact accidentel, nettoyer à l’eau. Si le liquide entre en contact avec les yeux, rechercher en plus une aide médicale. Le liquide éjecté des batteries peut causer des irritations ou des brûlures.

Maintenance et entretien

Faire entretenir l'outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assurera que la sécurité de l'outil est maintenue.

Avertissements de sécurité pour perceuses et visseuses

• Tenir l'outil par les surfaces de préhension isolées, lors de la réalisation d'une opération au cours de laquelle l'organe de coupe ou la vis peut entrer en contact avec un câblage non apparent. Le contact avec un fil « sous tension » peut également mettre « sous tension » les parties métalliques exposées de l'outil électrique et provoquer un choc électrique sur l'opérateur.

Utiliser la(les) poignée(s) auxiliaire(s) fournie(s) avec l'outil. La perte de contrôle peut provoquer des blessures. Utiliser des détecteurs appropriés afin de déceler des conduites cachées ou consulter les entreprises d'approvisionnement locales. Un contact avec des conduites d'électricité peut provoquer un incendie ou un choc électrique. Un endommagement d'une conduite de gaz peut provoquer une Explosion. La perforation d'une conduite d'eau provoque des dégâts matériels. Arrêtez immédiatement l'appareil électrique lorsque l'outil coince. Attendez-vous à des couples de réaction importantes causant un contrecoup. L'outil se bloque lorsque:

• l'appareil électrique est surcharge ou
• lorsqu'il coince dans la pièce à travailler.

Bien tenir l'appareil electroportatif. Lors du vissage ou du dévissage, il peut y avoir des couples de réaction instantanés élevés. Bloquer la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage appropriés ou dans un état est fixée de manière plus sure que tenue dans les mains. Ne pas ouvrir l'accu. Risque de court-circuit.

Protégerez l'accu de toute source de chaleur, comme p. ex. l'exposition directe au soleil, au feu, à l'eau et à l'humidité. Il y a risque d'explosion.

En cas d'endommagement et d'utilisation non conforme de l'accu, des vapeurs peuvent s'échapper. Ventiler le lieu de travail et, en cas de malaises, consulter un médecin. Les vapeurs peuvent entraîner des irritations des voies respiratoires. N'utiliser l'accu qu'avec votre outil electroportatif Bosch. Seulement ainsi l'accu est protégé contre une surcharge dangereuse. Les objets pointus comme un clou ou un tournevis et le fait d'exercer une force extérieure sur le boîtier risquent d'endommager l'accu. Il peut en résulter un court-circuit interne et l'accu risque de s'enflammer, de dégager des fumées, d'exploser ou de surchauffer.

Autres instructions de sécurité et d'utilisation

Les poussières de matières comme les peintures contenant du plomb, certaines essences de bois, certains minéraux ou métaux peuvent être nuisibles à la santé et peuvent causer des réactions allergiques, des maladies des voies respiratoires et/ou un cancer. Les matériaux contenant de l'amiant ne doivent être travaillés que par des personnes qualifiées.

• Veillez à bien nettoyer la zone de travail.
• Il est recommandé de porter un masque respiratoire avec un niveau de filtration de classe P2.

Respectez les règlements spécifiques aux matériaux à traiter en vigueur dans votre pays.

Afin d'économiser l'énergie, ne mettez l'outil électroportatif en marche que quand vous l'utilisez.

Evitez toute accumulation de poussière à l'emplacement de travail. Les poussières peuvent facilement s'enflammer. Avant d'effectuer des travaux sur l'outil électroportatif (p. ex. travaux d'entretien, changement d'outils, etc.) et avant de le transporter ou de le stocker, bloquez toujours l'interrupteur Marche/Arrêt en position médiane. Il y a risque d'accidents lorsqu'on appuie par mégarde sur l'interrupteur Marche/Arrêt. Avant d'effectuer des travaux sur l'outil électroportatif (p. ex. travaux d'entretien, changement d'outils, etc.) et avant de le transporter ou stocker, bloquez toujours l'interrupteur Marche/Arrêt en position d'arrêt. Il y a risque d'accidents lorsqu'on appuie par mégarde sur l'interrupteur Marche/Arrêt. L'accu est fourni en état de charge faible. Afin de garantir la puissance complète de l'accu, chargez complètement l'accu dans le chargeur avant la première mise en service. Lisez les instructions d'utilisation du chargeur. Ne posez l'outil électroportatif sur la vis que lorsqu'il est arrêté. Les outils de travail en rotation peuvent glisser. L'affichage LED indique le couple momentanément effectif pendant le processus de vissage - voir figure 5, page 74. L'outil électroportatif s'arrête automatiquement, dès que le couple réglé est atteint. La LED clignote 3x. Dès que l'interrupteur Marche/Arrêt est relâché, la LED affiche le dernier couple effectif. Ajustez le couple sur cette valeur pour réaliser des travaux de vissage en série. Le voyant lumineux indiquant l'état de charge de l'accu signale l'état de charge de l'accu pendant quelques secondes, lorsque l'interrupteur Marche/Arrêt est enclenché à moitié ou complètement, et se compose de trois LED vertes.

LED	Capacité
Lumière permanente 3 x verte	≥ 75%
Lumière permanente 2 x verte	50-75%
Lumière permanente 1 x verte	26-50%
Lumière clignotante lente 1 x verte	≤ 25%

Les 3 LED de l'indicateur lumineux indiquant l'état de charge de l'accu clignotent rapidement, lorsque la température de l'accu se situe en dehors de la plage de température de service de -30 à +65^ et/ou lorsque le dispositif de protection contre les surcharges est déclenché.

Symboles

Les symboles suivants sont importants pour pouvoir dire et comprendre le mode d'emploi. Veuillez mémoriser ces symboles et leur signification. L'interprétation correcte des symboles vous permettra de mieux utiliser l'appareil electroportatif en toute sécurité.

Signification

PSR 14,4 LI-2/PSR 144 LI-2/

PSR 1440 LI-2/PSR 14-40 LI-8/

PSR 18 LI-2/ PSR 1800 LI-2/

PSR 18-00 LI-10:

Perceuse-visseuse sans fil

Partie marquée en gris : poignée

(surface de préhension isolante)

N° d'article

Toutes les consignes de sécurité et toutes les instructions doivent être lues

Avant tous travaux sur l'outil electroportatif, sortez l'accu.

Portez une protection acoustique.

Direction de déplacement

Direction de réaction

Rotation droite/gauche

Perçage

Faible vitesse de rotation

Vitesse de rotation élevée

Mise en marche

Arrêt

Tension nominale

n01

Vitesse à vide (1ère vitesse)

n 2

Vitesse à vide (2ème vitesse)

16 | Français

Symbole	Signification
M	Couple max. conforméent à la norme ISO 5393
25	Métal
Bois
Ø	Diamètre max. de perçage
Ø max. de vis
®	Plage de serrage du mandrin
Poids suivant EPTA-Procedure 01/2003
LwA	Niveau d'intensité acoustique
LpA	Niveau de pression acoustique
K	Incertitude
ah	Valeurs totales des vibrations
T1	Plage de températures autorisées pendant la charge
T2	Température ambiente admissible pen-dant le fonctionnement et le stockage* Performances réduites à des températures < à 0 °C
Accus recommendés
Chargeurs recommendés

Accessoires fournis

Perceuse-visseuse sans fil.

L'accu, l'outil de travail et d'autres accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture.

Vous trouverez les accessoires complets dans notre programme d'accessoires.

Utilisation conforme

L'outil electroportatif est conçu pour le vissage et le dévissage de vis ainsi que pour le perçage du bois, du métal, de la céramique et des matières plastiques.

L'éclairage de cet outil électroportatif est destiné à éclairer l'espace de travail de l'outil. Il n'est pas conçu pour servir de source d'éclairage ambiant dans une pièce.

Caractéristiques techniques

Les caractéristiques techniques du produit sont indiquées dans le tableau à la page 71.

Déclaration de conformité CE

Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caractéristiques techniques » est en conformité avec toutes les dispositions des directives

2009/125/CE (règlement 1194/2012), 2011/65/UE,

2004/108/CE (jusqu'au 19 avril 2016), 2014/30/UE (à partir du 20 avril 2016), 2006/42/CE et leurs modifications ainsi qu'avec les normes suivantes : EN 60745-1, EN 60745-2-1, EN 60745-2-2.

Dossier technique (2006/42/CE) auprès de :

Robert Bosch GmbH, PT/ETM9,

70764 Leinfelden-Echterdingen, GERMANY

Henk Becker

Niveau sonore et vibrations

Les valeurs de mesure du produit sont indiquées dans le tableau à la page 71.

Valeurs d'émissions sonores déterminées selon la norme EN 60745-2-1.

Valeurs totales des vibrations a_h (somme vectorielle des trois axes directionnels) et incertitude K relevées conformément à la norme EN 60745.

Le niveau d'oscillation indiqué dans ces instructions d'utilisation a été mesuré conformément à la norme EN 60745 et peut être utilisé pour une comparaison d'outils électroportatifs. Il est également approprié pour une estimation préliminaire de la charge vibratoire.

Le niveau d'oscillation correspond aux utilisations principales de l'outil électroportatif. Si l'outil électrique est néanmoins utilisé pour d'autres applications, avec différents accessoires ou d'autres outils de travail ou s'il est mal entretenu, le niveau d'oscillation peut être différent. Ceci peut augmenter considérablement la charge vibratoire pendant toute la durée de travail.

Pour une estimation précise de la charge vibratoire, il est recommandé de prendre aussi en considération les périodes pendant lesquelles l'appareil est étêt ou en fonctionnement, mais pas justement utilisé. Ceci peut réduire considérablement la charge vibratoire pendant toute la durée de travail. Déterminez des mesures de protection supplémentaires pour protéger l'utilisateur des effets des vibrations, telles que par exemple : Entretien de l'outil électrique et des outils de travail, maintenir les mains chaudes, organisation des opérations de travail.

Français | 17

Montage et mise en service

Opération	Figure	Page
Retirer l'accu	1	72
Montage de l'accu	2	72
Montage de l'outil de travail	3	72
Sélection du sens de rotation	4	73
Présélection du couple	5	74
Sélection de la position perçage	6	74
Mise en marche/arrêt	7	74
Sélection des accessoires	-	75

Nettoyage et entretien

Veillez à ce que l'outil electrolyportatif ainsi que les ouïes de ventilation soient toujours propres afin d'obtenir un travail impeccable et sûr.

Service après-vente et assistance

Notre Service Après-Vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouvez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous :

Les conseillers techniques et assistants Bosch sont à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires.

Pour toute commande de renseignement ou commande de pièces de rechange, précisez-nous impérativement le numéro d'article à dix chiffres de l'outil electroportatif indiqué sur la plaque signalétique.

Passez votre commande de pièces détachées directement en ligne sur notre site www. BOSCH-pt. fr.

Vous êtes un utilisateur, contactez

Le Service Clientèle Bosch Outillage Electroportatif

Tel.: [phone]

(coût d'une communication locale)

Fax:[phone]

E-Mail: [e-mail]

Vous êtes un revendeur, contactez

Service Après-Vente Électroportatif

126, rue de Stalingrad

93705 DRANCY Cedex

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Passez votre commande de pièces détachées directement en ligne sur notre site www.bosch-pt.com/ch/fr.

Tel.: [phone]

Fax:[phone]

E-Mail: [e-mail]

Transport

Les batteries Lithium-ion sont soumises aux règlements de transport des matières dangereuses. L'utilisateur peut transporter les batteries par voie routière sans mesures supplémentaires.

Lors d'une expulsion par tiers (par ex. : transport aérien ou entreprise de transport), les mesures à prendre spécifiques à l'emballage et au marquage doivent être observées. Dans un tel cas, lors de la préparation de l'envoi, il est impératif de faire appel à un expert en transport des matières dangereuses.

N'expédiez les accus que si le carton n'est pas endommagé. Recouvrez les contacts non protégés et emballez l'accu de manière à ce qu'il ne puisse pas se déplacer dans l'emballage. Veuillez également respecter les règlementations supplémentaires éventuelles en vigueur.

Élimination des déchets

Les outils electroportatifs et les accus, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.

Ne jetez pas les outils electroportatifs et les accus/piles avec les ordures ménagères!

Seulement pour les pays de l'union européenne :

Conformément à la directive européenne 2012/19/UE, les équipements électriques dont on ne peut plus se servir, et conformément à la directive européenne 2006/66/CE, les accus/piles usés ou défectueux doivent être isolés et suivre une voie de recyclage appropriée.

Les batteries/piles dont on ne peut plus se servir peuvent être déposées directement auprès de :

Batrec AG

3752 Wimmis BE

Sous réserve de modifications.
