PSR 18-LI3, PSR18 LI ERGO - Boremaskin BOSCH - Gratis bruksanvisning og manual

Produkttype	Trådløs drill/skrutrekker
Merke	BOSCH
Modell	PSR 18-LI3 / PSR18 LI ERGO
Nominell spenning	18 V
Batteritype	Litium-ion
Tomgangshastighet (1. gir)	0 – 400 o/min
Tomgangshastighet (2. gir)	0 – 1 300 o/min
Maks. dreiemoment (iht. ISO 5393)	30 Nm
Maks. borediameter (tre)	30 mm
Maks. borediameter (metall)	10 mm
Chuck	Nøkkelløs, spennområde 1 – 10 mm
Vekt (med batteri)	1,5 kg iht. EPTA
Driftstemperatur	-30 °C til +65 °C
Lydtrykknivå (LpA)	70 dB(A)
Lydeffektnivå (LwA)	81 dB(A)
Usikkerhet K	3 dB
Vibrasjoner (boring i metall)	2,5 m/s²
Belysning	Integrert LED
Funksjoner	Rotasjon høyre/venstre, dreiemomentforvalg, automatisk stopp ved oppnådd moment
Sikkerhet	Overbelastningsbeskyttelse, bryterblokkering
Vedlikehold og rengjøring	Rengjør ventilasjonsåpningene regelmessig
Reservedeler og reparerbarhet	Tilgjengelig via Bosch service, reparasjon av kvalifisert fagperson
Garanti	2 år (standard)

Ofte stilte spørsmål - PSR 18-LI3, PSR18 LI ERGO BOSCH

Hvordan endre rotasjonsretning?

Bruk rotasjonsretningsvelgeren plassert over bryteren. Skyv den til venstre for høyrerotasjon (skruing) og til høyre for venstrerotasjon (løsning). Endre kun retning når verktøyet er i ro.

Hvordan stille inn tiltrekkingsmoment?

Drei dreiemomentforvalgsringen bak chucken. Tallene angir momentnivået. For boring, velg 'bore'-posisjon (bor-symbol). Verktøyet stopper automatisk når innstilt moment er nådd.

Hvordan lade batteriet?

Bruk kun anbefalt Bosch lader. Sett batteriet inn i laderen til det klikker på plass. Laderens indikatorlampe viser fremdriften. Første lading må være fullstendig for å sikre full kapasitet.

Hva gjør jeg hvis batteriet ikke holder lading?

Kontroller at batteriet er riktig satt inn og at kontaktene er rene. Hvis problemet vedvarer, kan batteriet være defekt eller ha nådd slutten av levetiden. Bytt det med et originalt Bosch batteri. Ikke kast brukt batteri i husholdningsavfallet.

Hvordan bruke borefunksjonen?

Still momentringen på bore-symbolet (bor). Velg passende hastighet (1. gir for store diametre, 2. gir for små). Bor med moderat trykk og hold verktøyet rett.

Hvordan rengjøre verktøyet?

Hold ventilasjonsåpningene rene og støvfrie. Bruk en tørr klut eller myk børste. Ikke bruk vann eller løsemidler. Fjern batteriet før rengjøring.

Hva gjør jeg hvis verktøyet blokkerer?

Stopp verktøyet umiddelbart ved å slippe bryteren. Vent til verktøyet stopper helt. Fjern batteriet, og løsne verktøyet fra arbeidsstykket. Kontroller tilstanden til bits eller bor før du fortsetter.

Hvordan transportere litium-ion-batterier?

Li-ion-batterier er underlagt farlig gods-regelverket. For personlig transport kreves ingen spesielle tiltak. For forsendelse, pakk batteriet for å unngå kortslutning og kontakt en ekspert om nødvendig.

Hvilke tilbehør er kompatible?

Bruk originalt Bosch tilbehør eller anbefalt tilbehør. Chucken aksepterer bor og bits fra 1 til 10 mm. Se Bosch katalogen for fullt sortiment (bor, bits, slagbor, etc.).

Hvordan kontakte Bosch kundeservice?

I Norge, ring 815 68 068 (lokal samtale) eller send e-post til [e-mail]. For reservedeler, bestill online på www.bosch-pt.no.

BRUKSANVISNING PSR 18-LI3, PSR18 LI ERGO BOSCH

Vedlikehold og rengjøring

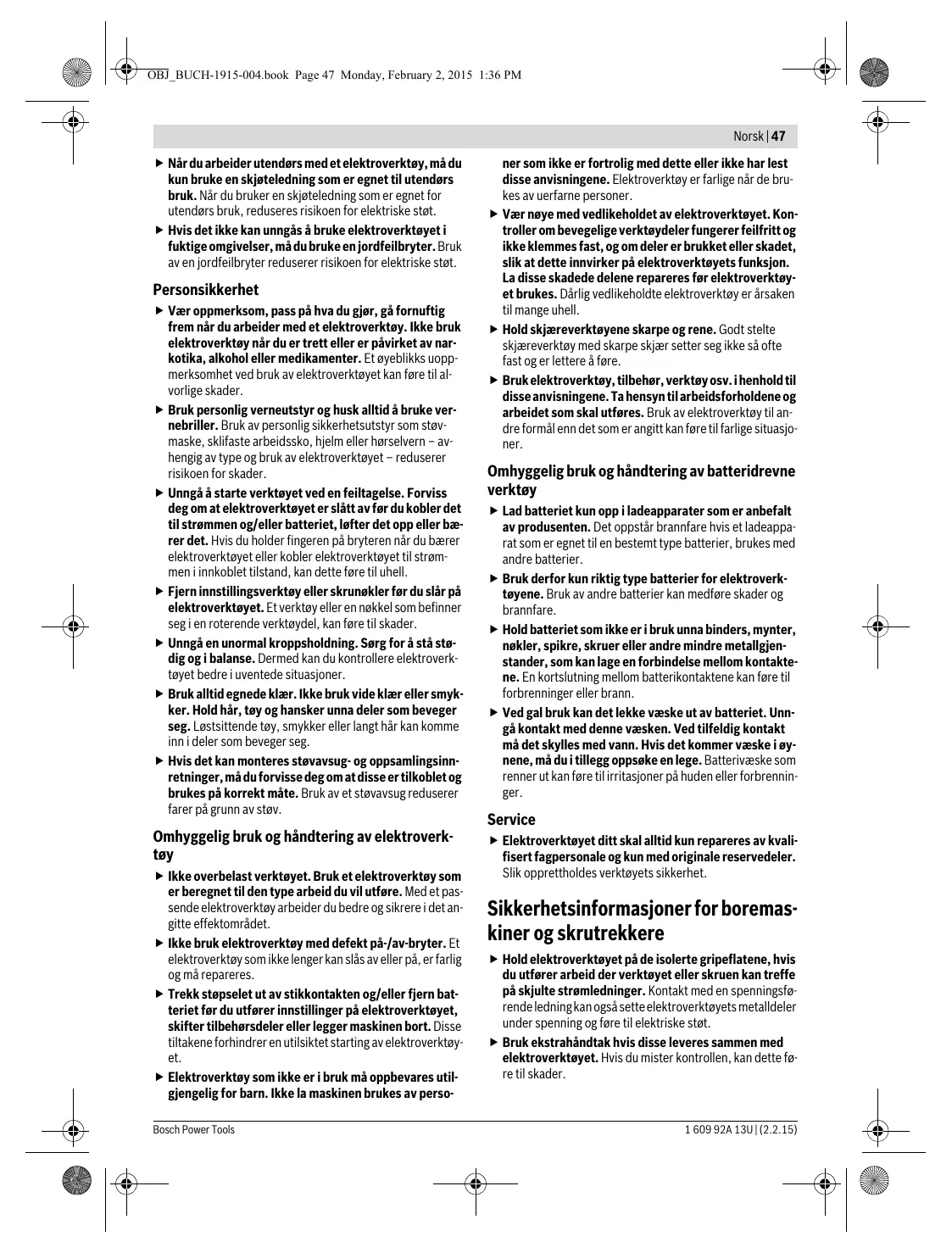

Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

varslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Ta godt vare på alle advarslene og informasjonene.

Det nedenstående uttrykket «elektroverktøy» gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

Hold arbeidsområdet rent og ryddig og sørg for god belysning. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker. Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper.

▷ Hold arbeidsområdet rent og ryddig og sørg for bra belysning. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker. ▷ Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper.

Hold barn og andre personer unna når elektroverktøy er i bruk. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt. Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet. Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. Ikke bruk ledningen til andre formål, f.eks. til å bære elektroverktøyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller verktøydeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt.

▸ Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt. Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet. Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. ▸ Ikke bruk ledningen til andre formål, f. eks. til å bære elektroverktøyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller verktøydeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt.

Personsikkerhet

Personsikkerhet

Vær oppmerksom, pass på hva du gjør, og gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader. ▶ Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklisikre arbeidssko, hjelm eller hørselvern - avhengig av type og bruk av elektroverktøyet - reduserer risikoen for skader. Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell. Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til skader. Unngå en unormal kroppsholdning. Sørg for å stå støtt og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner. ▶ Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv.

Omhyggelig bruk og håndtering av elektroverktøy

▶ Ikke overbelast verktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet. ▶ Ikke bruk elektroverktøy med defekt på-/av-bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. ▶ Trekk støpselet ut av stikkontakten og/eller fjern batteriet før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger maskinen bort. Disse tiltakene forhindrer en utilsiktet start av elektroverktøyet. Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la maskinen brukes av perso

ner som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer.

Vær nøye med vedlikeholdet av elektroverktøyet. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La disse skadede delene repareres før elektroverktøyet brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner.

Omhyggelig bruk og håndtering av batteridrevne verktøy

Lad batteriet kun opp i ladeapparater som er anbefalt av produsenten. Det oppstår brannfare hvis et ladeapparat som er egnet til en bestemt type batterier, brukes med andre batterier. Bruk derfor kun riktig type batterier for elektroverktøyene. Bruk av andre batterier kan medføre skader og brannfare.

Hold batteriet som ikke er i bruk unna binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander, som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann. Ved gal bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke en lege. Batterivæske som renner ut kan føre til irritasjoner på huden eller forbrenninger.

Service

Elektroverktøyet ditt skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes verktøyets sikkerhet.

Sikkerhetsinformasjoner for boremaskiner og skrutrekkere

Hold elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der verktøyet eller skruen kan treffe på skjulte strømledninger. Kontakt med en spenningsførende ledning kan også sette elektroverktøyets metalldeler under spenning og føre til elektriske støt. Bruk ekstrahåndtak hvis disse leveres sammen med elektroverktøyet. Hvis du mister kontrollen, kan dette føre til skader.

Bruk egnede detektorer til å finne skjulte strøm-/gass-/vannledninger, eller spor hos det lokale el-/gass-/vannverket. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader en gassledning kan føre til eksplosjon. Hull i en vannledning forårsaker materielle skader. Slå elektroverktøyet straks av, hvis innsatsverktøyet blokkerer. Vær forberedt på høye reaksjonsmomenter som forårsaker et tilbakeslag. Innsatsverktøyet blokkerer hvis:

— elektroverktøyet overbelastes eller

det kiler seg fast i arbeidsstykket som skal bearbeides.

Hold elektroverktøyet godt fast. Ved tiltrekking eller løsning av skruer kan det ett øyeblikk oppstå høye reaksjonsmomenter. Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden. Batteriet må beskyttes. Det er fare for kortslutning.

Beskyt batteriet mot varme, f.eks. også mot permanent solinnvirkning, ild, vann og fuktighet. Det er fare for eksplosjoner.

Ved skader og usakkyndig bruk av batteriet kan det slippe ut damp. Tilfør frisk luft og søk lege hvis det oppstår helseproblemer. Dampene kan irritere åndedrettsorganene. ▶ Bruk batteriet kun i kombinasjon med Bosch elektroverktøyet. Kun slik beskyttes batteriet mot farlig overbelastning. ▶ Batteriet kan bli skadet av spisse gjenstander som spiker eller skrutrekker, eller på grunn av påvirkning fra ytre krefter. Resultatet kan bli intern kortslutning, og det kan da komme røyk fra batteriet, eller batteriet kan ta fyr, eksplodere eller bli overopphetet.

Ytterligere sikkerhets- og arbeidsinstrukser

Støv fra materialer som blyholdig maling, noen tretyper, mineraler og metall kan være helsefarlig og føre til allergiske reaksjoner, åndedrettssykdommer og/eller kreft. Asbestholdig materiale må kun bearbeides av fagfolk.

• Sørg for god ventilasjon av arbeidsplassen.
• Det anbefales å bruke en støvmaske med filterklasse P2.

Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides.

Slå elektroverktøyet kun på når du bruker det for å spare energi.

Unngå støv på arbeidsplassen. Støv kan lett antennes. ▶ Sett høyre-/venstrebryteren i midtstilling før alle arbeider på elektroverktøyet utføres (f.eks. vedlikehold, verktøyskifte osv.) og når det transporteres eller

lagres. Det er ellers fare for skader hvis du trykker på på-/av-bryteren ved en feiltagelse.

▶ Blokker på-/av-bryteren i utkoplet posisjon før alle arbeider på elektroverktøyet utføres (f.eks. vedlikehold, verktøyskifte osv.) og når det transporteres eller lagres. Det er fare for skader hvis du trykker på på-/av-bryteren ved en feiltagelse. ▶ Batteriet leveres delvis oppladet. For å sikre full effekt fra batteriet, må du lade det fullstendig opp i ladeapparatet før første gangs bruk.

▶ Les gjennom driftsinstruksen for ladeapparatet.

▶ Sett elektroverktøyet bare på skruen når det er slått av. Innsatsverktøy som dreier seg kan skli. LED-indikatoren viser i løpet av arbeidet det momentant virkelige dreiemomentet (se bilde 5, side 74). Elektroverktøyet kopler automatisk ut så snart innstilt dreiemoment er nådd. LED-meldingen blinker 3x. Når du slipper på-/av-bryteren viser LED-meldingen det siste aktuelle dreiemomentet. Innstill dreiemomentskyveren på denne verdien til serieskruinger. Batteri-ladeindikatoren viser ved halveis eller helt inntrykket på-/av-bryter batteriets ladetilstand i noen sekunder og består av 3 grønne LED.

LED	Kapasitet
Kontinuerlig lys 3 x grønn	≥ 75%
Kontinuerlig lys 2 x grønn	50–75%
Kontinuerlig lys 1 x grønn	26–50%
Langsomt blinklys 1 x grønn	≤ 25%

De 3 LED-ene til batteriladeindikatoren blinker raskt når batteriets temperatur er utenfor driftstemperaturområdet fra -30 til +65 °C og/eller overlastsikringen har reagert.

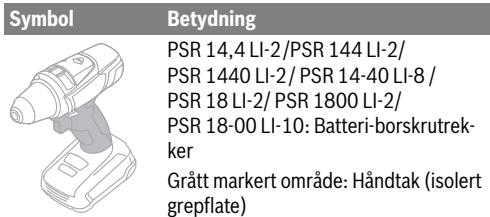

Symboler

Nedenstående symboler er viktige for lesing og forståelse av driftsinstruksen. Legg merke til symbolene og deres betydning. En riktig tolkning av symbolene hjelper deg å bruke elektroverktøyet på en bedre og sikrere måte.

Produktnummer

Norsk | 49

Symbol

Betydning

Les all sikkerhetsinformasjonen og instruksene

Ta ut batteriet før det utføres arbeid på el-verktøyet

Bruk hørselvern

Bevegelsesretning

Reaksjonsretning

Høyre-/venstregang

Boring

Lite turtall

Stort turtall

Innkobling

Utkobling

U

Nominell spenning

n01

Tomgangsturtall (1. gir)

n2

Tomgangsturtall (2. gir)

M

Maks. dreiemoment iht. ISO 5393

Metall

Tre

0

Bordiameter maks.

0

maks. skrue-

Chuckspennområde

Vekt tilsvarende EPTA-Prosedyre 01/2003

LwA

Lydeffektnivå

L0A

Lydtrykknivå

K

Usikkerhet

ah

Total svingningsverdi

T1

Tillatt omgivelsestemperatur ved lading

T2

Tillatt omgivelsestemperatur ved drift og ved lagring

• Redusert ytelse ved temperatur < 0 °C

Symbol

Betydning

Anbefalte batterier

Anbefalte ladere

Leveranseomfang

Akku-borskrutrekker.

Batteri, innsatsverktøy og ytterligere illustrert eller beskrevet tilbehør inngår ikke i standardleveransen.

Det komplette tilbehøret finner du i vårt tilbehørsprogram.

Formålsmessig bruk

Elektroverktøyet er beregnet til innskruing og løsning av skruer pluss til boring i tre, metall, keramikk og kunststoff.

Lyset til dette elektroverktøyet brukes til å belyse det aktuelle arbeidsområdet, og er ikke egnet som rombelysning i boliger.

Tekniske data

Støy-/vibrasjonsinformasjon

Måleverdiene til produkter angitt i tabellen på side 71.

Støyutslippsverdier målt i henhold til EN 60745-2-1.

Totale svingningsverdier a_h (vektorsum fra tre retninger) og usikkerhet K beregnet jf. EN 60745.

Vibrasjonsnivået som er angitt i disse anvisningene, er målt iht. en målemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre.

Det egner seg også til en foreløpig vurdering av vibrasjonsbelastningen.

Det angitte vibrasjonsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre anvendelser, med forskjellig tilbehør eller utilstrekkelig vedlikehold, kan vibrasjonsnivået avvike. Dette kan føre til en tydelig økning av vibrasjonsbelastningen over hele arbeidstidsrommet.

Til en nøyaktig vurdering av vibrasjonsbelastningen skal det også tas hensyn til de tidene maskinen er slått av eller går, men ikke virkelig brukes. Dette kan tydelig redusere vibrasjonsbelastningen over hele arbeidstidsrommet.

Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene.

Montering og drift

Mål for aktiviteten	Bilde	Side
Fjernig av batteriet	1	72
Insetting av batteriet	2	72
Montering av innsatsverktøy	3	72
Innstilling av rotasjonsretningen	4	73
Forvalg av dreiemoment	5	74
Valg av borestilling	6	74
Inn-/utkoping	7	74
Valg av tilbehør	-	75

Vedlikehold og rengjøring

Hold elektroverktøyet og ventilasjonsspaltene alltid rene, for å kunne arbeide bra og sikkert.

Kundeservice og rådgivning ved bruk

Kundeservicen svarer på dine spørsmål om reparasjon og vedlikehold av produkter samt om reservedeler. Sprengskisser og informasjon om reservedeler finner du også på:

www.bosch-pt.com

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på elektroverktøyets typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Faks: 64878955

Transport

Li-ion-batteriene i verktøyet underligger kravene for farlig gods. Batteriene kan transporteres på veier av brukeren uten ytterligere krav.

Ved forsendelse gjennom tredje personer (f.eks.: lufttransport eller spedisjon) må det oppfylles spesielle krav til emballasje og merking. Du må da konsultere en ekspert for farlig gods ved forberedelse av forsendelsen.

Send batterier kun hviset skadet. Lim igjen de åpne kontaktene og pakk batteriet slik at det ikke beveger seg i emballasjen.

Ta også hensyn til eventuelle videreførende nasjonale forskrifter.

Deponering

Elektroverktøy, batterier, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Elektroverktøy og batterier pågressive kastes i vanlig søppel!

Kun for EU-land:

Iht. det europeiske direktivet 2012/19/EU om gamle elektriske apparater og iht. det europeiske direktivet 2006/66/EC på defekte eller oppbrukte batterier/oppladbare batterier samles inn adskilt og leveres inn til en miljøvennlig resirkulering.

Rett til endringer forbeholdes.
