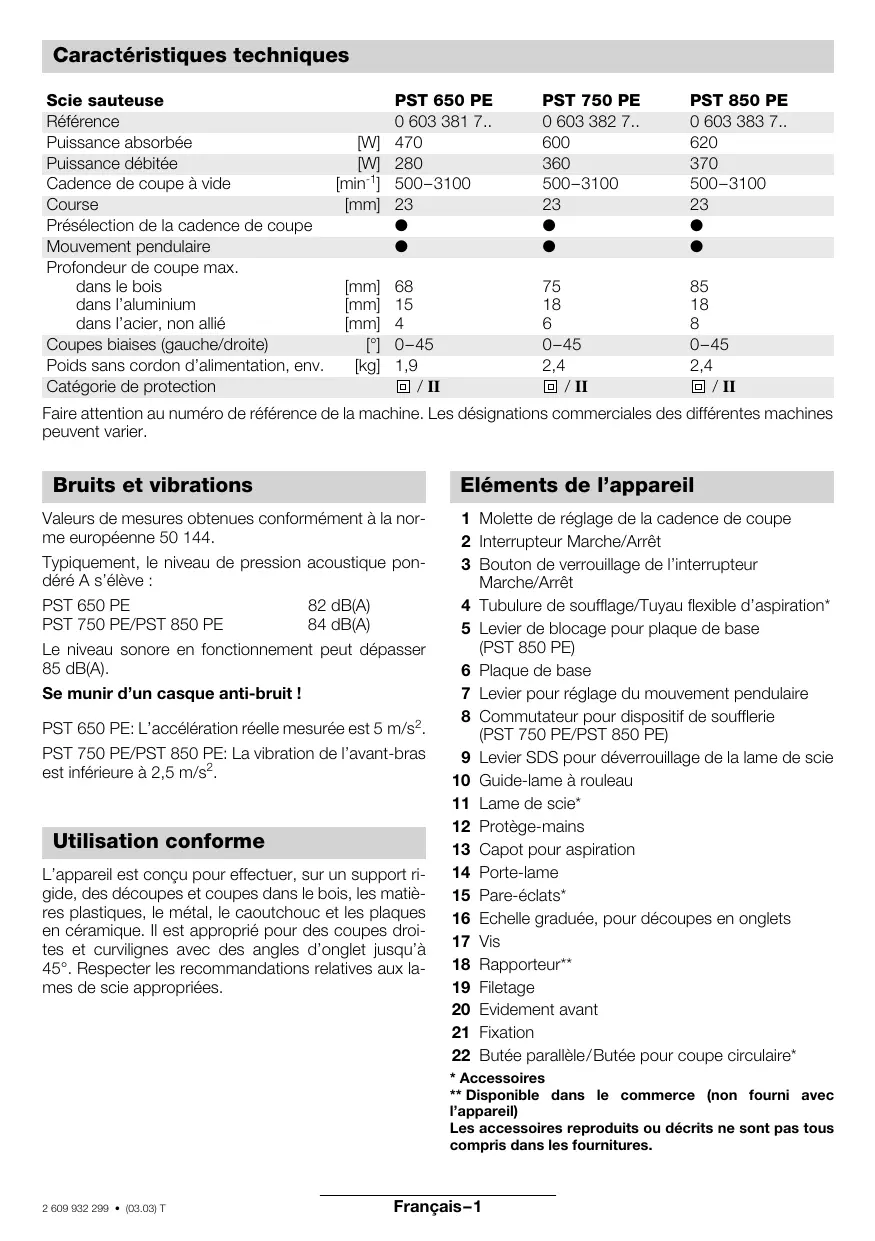

Caractéristiques techniques Scie sauteuse PST 650 PE Référence Puissance absorbée [W] 470 Puissance débitée [W] 280 Cadence de coupe à vide [min-1] 500–3100 Course [mm] 23 Présélection de la cadence de coupe Mouvement pendulaire Profondeur de coupe max. dans le bois [mm] 68 dans l’aluminium [mm] 15 dans l’acier, non allié [mm] 4 Coupes biaises (gauche/droite) [°] 0–45 Poids sans cordon d’alimentation, env. [kg] 1,9 Catégorie de protection / II PST 750 PE

0–45 2,4 / II Faire attention au numéro de référence de la machine. Les désignations commerciales des différentes machines peuvent varier. Eléments de l’appareil Bruits et vibrations Valeurs de mesures obtenues conformément à la norme européenne 50 144. Typiquement, le niveau de pression acoustique pondéré A s’élève : PST 650 PE 82 dB(A)

PST 750 PE/PST 850 PE

84 dB(A) Le niveau sonore en fonctionnement peut dépasser 85 dB(A). Se munir d’un casque anti-bruit ! PST 650 PE: L’accélération réelle mesurée est 5 m/s2. PST 750 PE/PST 850 PE: La vibration de l’avant-bras est inférieure à 2,5 m/s2. Utilisation conforme L’appareil est conçu pour effectuer, sur un support rigide, des découpes et coupes dans le bois, les matières plastiques, le métal, le caoutchouc et les plaques en céramique. Il est approprié pour des coupes droites et curvilignes avec des angles d’onglet jusqu’à 45°. Respecter les recommandations relatives aux lames de scie appropriées. 1 Molette de réglage de la cadence de coupe 2 Interrupteur Marche/Arrêt 3 Bouton de verrouillage de l’interrupteur Marche/Arrêt 4 Tubulure de soufflage/Tuyau flexible d’aspiration* 5 Levier de blocage pour plaque de base (PST 850 PE) 6 Plaque de base 7 Levier pour réglage du mouvement pendulaire 8 Commutateur pour dispositif de soufflerie (PST 750 PE/PST 850 PE) 9 Levier SDS pour déverrouillage de la lame de scie 10 Guide-lame à rouleau 11 Lame de scie* 12 Protège-mains 13 Capot pour aspiration 14 Porte-lame 15 Pare-éclats* 16 Echelle graduée, pour découpes en onglets 17 Vis 18 Rapporteur** 19 Filetage 20 Evidement avant 21 Fixation 22 Butée parallèle/Butée pour coupe circulaire*

• Accessoires ** Disponible dans le commerce (non fourni avec l’appareil) Les accessoires reproduits ou décrits ne sont pas tous compris dans les fournitures. 2 609 932 299 • (03.03) T Français–1

Pour votre sécurité Pour travailler sans risque avec cet appareil, lire intégralement au préalable les instructions de service et les remarques concernant la sécurité. Respecter scrupuleusement les indications et les consignes qui y sont données. Respecter en plus les indications générales de sécurité se trouvant dans le cahier ci-joint. Avant la première mise en service, laisser quelqu’un connaissant bien cet appareil vous instruire de la manière de s’en servir. Si le cordon d’alimentation électrique est endom■ magé ou rompu pendant le travail, ne pas y toucher. Extraire immédiatement la fiche du cordon d’alimentation hors de la prise électrique. Ne jamais utiliser un appareil dont le cordon d’alimentation est endommagé.

Brancher les appareils qui sont utilisés à l’extérieur sur un disjoncteur différentiel avec un courant de déclenchement maximal de 30 mA. Ne pas utiliser l’appareil par temps de pluie ni dans un endroit humide.

Porter des lunettes de protection.

Ne jamais travailler de matériau contenant de l’amiante.

Toujours ramener les câbles à l’arrière de l’appareil.

Bloquer la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage ou dans un étau est fixée de manière plus sûre que lorsqu’elle est immobilisée à la main.

N’appliquer l’appareil contre la pièce à usiner que lorsque celui-ci est en marche.

Ne jamais passer la main ou le doigt devant la lame tant que celle-ci est en mouvement.

La ligne de coupe doit être exempte d’obstacles sur le plan supérieur comme sur le plan inférieur.

Pendant le sciage, la plaque de base 6 de l’appareil doit reposer de façon sûre sur toute sa surface.

Pour travailler de petites pièces ou des pièces minces, utiliser un support stable ou une table de sciage (accessoire).

N’utiliser que des lames de scie affûtées et en parfait état. Remplacer immédiatement les lames de scie fissurées, tordues ou mal affûtées.

Après avoir terminé une passe de découpe, commencer par arrêter l’appareil. Ne retirer la lame de scie hors du trait de coupe qu’après avoir attendu son immobilisation complète (risque de contreréaction violente).

Avant de déposer l’appareil, toujours le mettre hors fonctionnement et attendre l’arrêt total de l’appareil. 2 609 932 299 • (03.03) T

Après avoir commuté l’interrupteur principal sur la position « Arrêt », ne pas tenter de précipiter l’immobilisation de la lame de scie par pression latérale. Ne jamais laisser des enfants utiliser cet appareil. Bosch ne peut garantir un fonctionnement impeccable que si les accessoires Bosch d’origine prévus pour cet appareil sont utilisés.

Mise en place/changement de lame Avant toute intervention sur l’appareil proprement dit, toujours extraire la fiche du cordon d’alimentation hors de la prise électrique. Pour mettre en place ou changer de lame 11, il est recommandé d’enfiler des gants de protection. Montage de la lame de scie Enfoncer à fond la lame de scie (les dents étant orientées dans la direction de coupe) dans le porte-lame

14. Le levier SDS 9 est repoussé vers l’arrière et la

lame est verrouillée. Lors de la mise en place de la lame de scie, veiller à ce que le dos de la lame prenne place dans la rainure du guide-lame à rouleau 10. Ejection de la lame de scie Pour sortir la lame de scie, tourner le levier SDS 9 vers l’avant dans la position de réception. La lame est débloquée et expulsée. Aspiration des poussières et copeaux

Les poussières produites pendant le travail peuvent être nocives, inflammables ou explosives. Prendre les conditions de protection qui s’imposent. Exemple : certaines poussières sont réputées cancérigènes. Utiliser un dispositif approprié d’aspiration des poussières et des copeaux et porter un masque anti-poussières. Les poussières de métaux légers peuvent brûler ou exploser. Toujours maintenir propre le poste de travail, les mélanges de matériaux étant particulièrement dangereux. Capot En cas d’utilisation du système d’aspiration, toujours mettre en place et repousser le capot 13 vers le bas. Montage : Monter le capot par le haut dans le guidage et le pousser vers le bas jusqu’à ce qu’il s’encliquette. Démontage : Prendre le capot par les côtés et le retirer vers le haut. Français–2 Raccordement d’un aspirateur (pages d’accessoires) Raccorder le tuyau flexible d’aspiration (Ø 19 mm, accessoire) directement sur la tubulure de soufflage 4. L’aspirateur doit être approprié au matériau à travailler. Pour l’aspiration de poussières particulièrement nocives, cancérigènes ou sèches, utiliser des aspirateurs spéciaux. Mise en service Tenir compte de la tension du secteur ! La tension de la source de courant doit correspondre aux indications figurant sur la plaque signalétique de l’appareil. Les appareils fonctionnant sous 230 V peuvent également être exploités sous 220 V. Mise en marche/Arrêt Afin de mettre l’appareil en fonctionnement, appuyer sur l’interrupteur Marche/Arrêt 2. Afin de bloquer l’interrupteur Marche/Arrêt 2 en position « Marche », appuyer sur le bouton de marche permanente 3. Afin d’arrêter l’appareil, relâcher l’interrupteur Marche/ Arrêt 2 ou appuyer sur l’interrupteur et le relâcher. Réglage en continu de la vitesse de coupe Une légère pression sur l’interrupteur Marche/Arrêt 2 permet d’obtenir une vitesse de coupe faible. Une augmentation de la pression entraîne l’accélération de la vitesse. Réglage du mouvement pendulaire Le mouvement pendulaire peut être réglé sur quatre positions, ce qui permet d'adapter toujours au mieux la vitesse, la puissance et le type de coupe au matériau sur lequel le travail est effectué. Le mouvement pendulaire peut être réglé via le levier de réglage 7 alors même que la machine fonctionne déjà. Position 0: Position I: Position II: Position III: Il est recommandé : – de sélectionner un réglage du mouvement pendulaire d’autant plus faible ou bien de le désactiver à chaque fois que la ligne de coupe doit être plus fine et propre, – lors du travail sur des matériaux peu épais (tôles, par exemple) de désactiver complètement le mouvement pendulaire, – sur les matériaux durs (acier, par exemple), de travailler avec un mouvement pendulaire de faible amplitude, – sur les matériaux plus tendres ainsi que sur les découpes dans le sens des fibres, de travailler avec un mouvement pendulaire maximal. Trouver le réglage optimal en effectuant des essais pratiques.

Présélection de la vitesse de coupe La mollette 1 sert à présélectionner la vitesse de la lame. Le réglage peut également être effectué pendant le travail. La vitesse de travail dépend du matériau à travailler et des conditions de travail et peut être déterminée par des essais pratiques. Dispositif de soufflerie (PST 750 PE/PST 850 PE) Le jet d’air commandé par le commutateur pour dispositif de soufflerie 8 permet de maintenir la ligne de coupe libre de copeaux. Mettre le dispositif de soufflerie en fonctionnement : Pour les travaux sur bois ou plastiques caractérisés par une production importante de copeaux. Déconnecter le dispositif de soufflerie : Pour les travaux de sciage dans le métal et lorsqu’on utilise des agents de refroidissement et de graissage. 2 609 932 299 • (03.03) T Sans mouvement pendulaire Petit mouvement pendulaire Mouvement pendulaire moyen Mouvement pendulaire important / D Réglage de l’angle de coupe

PST 650 PE/PST 750 PE

Débloquer la vis 17 et déplacer légèrement la plaque de base 6 en direction de la lame de scie. La plaque de base peut pivoter latéralement de 45° des deux côtés. Un rapporteur 18 permet de régler les angles de coupe quelconques de manière précise. Pour le réglage précis des découpes à onglets, la plaque de base possède une échelle graduée 16 avec des positions préréglées tous les 15°. Repousser la plaque de base bien pivotée en direction de la tubulure de soufflage, jusqu’à verrouillage. Ensuite, resserrer la vis 17. Français–3 PST 850 PE Basculer le levier de blocage 5 hors de la plaque de base 6. Libérer la plaque de base par une simple rotation vers la gauche (dans le sens inverse des aiguilles d’une montre) du levier de blocage. Repousser ensuite légèrement la plaque de base 6 en direction de la tubulure de souffage. La plaque de base peut pivoter latéralement de 45° des deux côtés. Un rapporteur 18 permet de régler les angles de coupe quelconques de manière précise. Pour le réglage précis des découpes à onglets, la plaque de base possède une échelle graduée 16 avec des positions préréglées tous les 15°. Repousser la plaque de base bien pivotée en direction de la tubulure de soufflage, jusqu’à verrouillage. Rebloquer le levier 5 par une simple rotation vers la droite (dans le sens des aiguilles d’une montre) puis le basculer dans la plaque de base. Veiller à ce que le levier de blocage soit bien complètement rabattu dans la plaque de base 6.

Pour prévenir l’éclatement de la surface lors du sciage de morceaux de bois, mettre en place le pare-éclats sur la face inférieure de la plaque de base 6. Le pare-éclats ne peut être mis en place qu’avec certains types de lames de scie. Conseils Après un travail assez long à une cadence plutôt faible, laisser fonctionner l’appareil à vide, sans lame de scie, pendant 3 minutes environ à la cadence maximale afin de mieux le refroidir. Pour découper selon des rayons de courbure réduits, utiliser des lames de scie étroites. Lors du sciage de métaux ou assimilés, déposer ou amener un peu de liquide de refroidissement ou d'huile de coupe le long de la ligne de découpe. F /G Butée parallèle/Butée pour coupe circulaire (Accessoire) Epaisseur maximale du matériau : 30 mm / E Déplacement de la plaque de base Pour un sciage près du bord, il est possible de reculer la plaque de base. – Une fois la plaque de base déplacée, il n’est plus possible de modifier l’angle de coupe. – La butée parallèle / butée pour coupe circulaire 22 ainsi que le pare-éclats 15 ne peuvent plus être utilisés.

PST 650 PE/PST 750 PE

Dévisser complètement la vis 17. Soulever la plaque de base et la déplacer de telle manière à ce que la vis 17 et la fixation 21 se retrouvent au niveau de l'évidement avant 20 de la plaque de base et que la vis puisse prendre place dans le filetage 19. Avant de rebloquer la vis 17, repousser la plaque de base à fond vers l’arrière.

Sciage en plongée Le sciage profond ne doit être pratiqué que sur des matériaux tendres (bois, béton cellulaire, placoplâtre ou matériaux assimilés, etc.)! N’utiliser que des courtes lames de scie. Positionner l’appareil avec le bord avant de la plaque de base sur la pièce à travailler et mettre l’appareil en fonctionnement. Avec l’appareil exercer une pression contre la pièce et plonger lentement la lame de scie dans la pièce. Reprendre le sciage le long de la ligne de découpe dès que la plaque de base repose complètement sur la surface. PST 850 PE Basculer le levier de blocage 5 hors de la plaque de base 6. Libérer la plaque de base par une simple rotation vers la gauche (dans le sens inverse des aiguilles d’une montre) du levier de blocage. Repousser la plaque de base 6 à fond en direction de la tubulure de soufflage. Rebloquer le levier 5 par une simple rotation vers la droite (dans le sens des aiguilles d’une montre) puis le basculer dans la plaque de base. Veiller à ce que le levier de blocage soit bien complètement rabattu dans la plaque de base 6. 2 609 932 299 • (03.03) T Pare-éclats Français–4 Maintenance et nettoyage Avant toute intervention sur l’appareil proprement dit, toujours extraire la fiche du cordon d’alimentation hors de la prise électrique. Pour obtenir un travail satisfaisant et sûr, nettoyer régulièrement l’appareil ainsi que ses ouïes de refroidissement. Pour éviter les dysfonctionnements, ne pas travailler les matériaux générant beaucoup de copeaux par le dessous ou par-dessus la tête. Nettoyer régulièrement la fixation de la lame de scie en frappant légèrement un nombre limité de fois l’appareil sur une surface plane, par exemple. Dans certaines conditions d’exploitation délicates, pendant l’usinage de métaux, de la poussière conductrice d’électricité peut se déposer à l’intérieur de l’appareil et ainsi altérer l’isolation de protection de l’appareil. Dans un tel cas de figure, Bosch recommande l’emploi d’un dispositif d’aspiration stationnaire, de souffler fréquemment dans les ouïes de refroidissement et de monter en amont un disjoncteur à courant de défaut (F1). Lubrifier de temps à autres le guide-lame à rouleau 10 avec une goutte d'huile et contrôler son usure. S'il est trop usé, il doit être remplacé. Si, malgré tous les soins apportés à la fabrication et au contrôle de l’appareil, celui-ci devait avoir un défaut, la réparation ne doit être confiée qu’à une station de service après-vente pour outillage Bosch agréée. Pour toute demande de renseignement ou commande de pièces de rechange, nous préciser impérativement le numéro de référence à dix chiffres de la machine.

Instructions de protection de l’environnement Récupération des matières premières plutôt qu’élimination des déchets Les machines, comme d’ailleurs leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée. Ce manuel d’instructions a été fabriqué à partir d’un papier recyclé blanchi en l’absence de chlore. De même, nos pièces plastiques ont été marquées en vue d’un recyclage sélectif des différents matériaux. Déclaration de conformité Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés : EN 50 144 conformément aux termes des réglementations 89/336/CEE, 98/37/CE. Dr. Egbert Schneider Senior Vice President Engineering Service Après-Vente www.bosch-pt.com France Information par Minitel 11 Nom : Bosch Outillage Localité : Saint Ouen Département : 93 Robert Bosch France S.A. Service Après-vente Outillage B.P. 67-50, Rue Ardoin 93402 St. Ouen Cedex ✆ Service conseil client . . . . . . . . . . .
