MANUAL DE UTILIZADOR PST 650 PE BOSCH

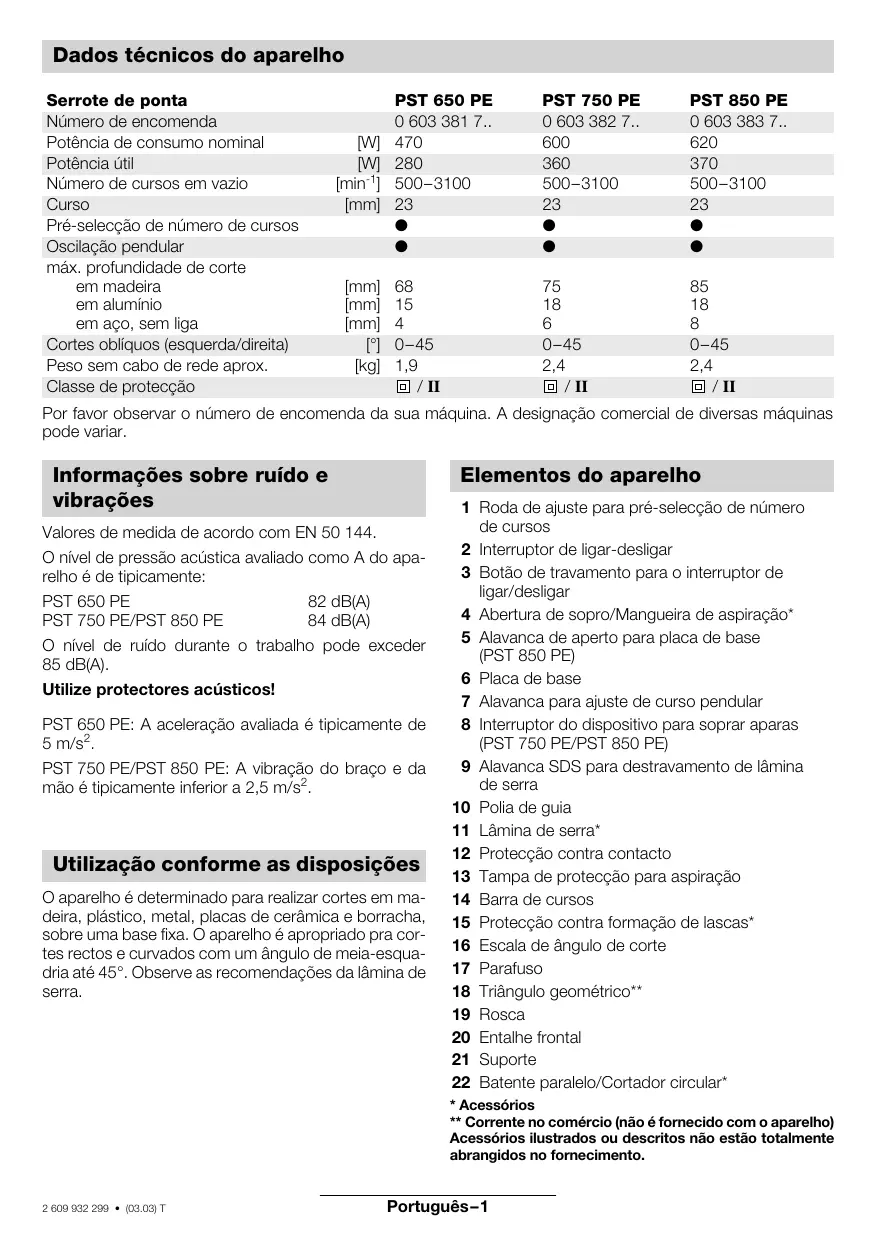

Dados técnicos do aparelho
| Serrote de ponta | PST 650 PE | PST 750 PE | PST 850 PE |
| Número de encomenda | | 0 603 381 7.. | 0 603 382 7.. | 0 603 383 7.. |
| Potência de consumo nominal | [W] | 470 | 600 | 620 |
| Potência útil | [W] | 280 | 360 | 370 |
| Número de cursos em vazio | [min-1] | 500–3100 | 500–3100 | 500–3100 |
| Curso | [mm] | 23 | 23 | 23 |
| Pré-selecção de número de cursos | | ● | ● | ● |
| Oscilação pendular | | ● | ● | ● |
| máx. profundidade de corte | | | | |
| em madeira | [mm] | 68 | 75 | 85 |
| em alumínio | [mm] | 15 | 18 | 18 |
| em aço, sem liga | [mm] | 4 | 6 | 8 |
| Cortes oblíquos (esquerda/direita) | [°] | 0–45 | 0–45 | 0–45 |
| Peso sem cabo de rede aprox. | [kg] | 1,9 | 2,4 | 2,4 |
| Classe de protecção | | ☐ / II | ☐ / II | ☐ / II |
Por favor, observe o número de encomenda da sua máquina. A designação comercial de diversas máquinas pode variar.
Valores de medida de acordo com EN 50 144.
O nível de pressão acústica avaliado como A do aparelho é de tipicamente:
PST 650 PE 82 dB(A)
PST 750 PE/PST 850 PE 84 dB(A)
O nível de ruído durante o trabalho pode exceder 85 dB(A).
Utilize protetores acústicos!
PST 650 PE: A aceleração avaliada é tipicamente de 5 m/s².
PST 750 PE/PST 850 PE: A vibração do braço e da mão é tipicamente inferior a 2,5 m/s².
O aparelho é determinado para realizar cortes em madeira, plástico, metal, placas de cerâmica e borracha, sobre uma base fixa. O aparelho é apropriado para cortes retos e curvados com um ângulo de meia-esquadria até 45°. Observe as recomendações da lâmina de serra.
Elementos do aparelho
1 Roda de ajuste para pré-seleção de número de cursos 2 Interruptor de ligar-desligar 3 Botão de travamento para o interruptor de ligar/desligar 4 Abertura de sopro/Mangueira de aspiração* 5 Alavanca de aperto para placa de base (PST 850 PE) 6 Placa de base 7 Alavanca para ajuste de curso pendular 8 Interruptor do dispositivo para soprar aparas (PST 750 PE/PST 850 PE) 9 Alavanca SDS para destravamento de lâmina de serra 10 Polia de guia 11 Lâmina de serra* 12 Proteção contra contato 13 Tampa de proteção para aspiração 14 Barra de cursos 15 Proteção contra formação de lascas* 16 Escala de ângulo de corte 17 Parafuso 18 Triângulo geométrico** 19 Rosca 20 Entalhe frontal 21 Suporte 22 Batente paralelo/Cortador circular*
* Acessórios
** Corrente no comércio (não é fornecido com o aparelho). Acessórios ilustrados ou descritos não estão totalmente abrangidos no fornecimento.
Para sua segurança
Um trabalho seguro com o aparelho só é possível após ter lido atentamente as instruções de serviço e as indicações de segurança e após observar rigorosamente as indicações nelas contidas.
Adicionalmente, deverá seguir as indicações gerais de segurança que se encontram no caderno em anexo.
Uma instrução prática é vantajosa.
- Caso o cabo de rede for danificado ou cortado durante o trabalho, não toque no cabo. Tire imediatamente a ficha da tomada. Jamais utilizar o aparelho com um cabo danificado.
- Aparelhos utilizados ao ar livre devem ser conectados através de um interruptor de proteção contra corrente residual com uma corrente de ativação de no máximo 30 mA. Não utilizar o aparelho no chuveiro ou em ambientes húmidos. ■ Usar óculos de proteção. ■ Materiais que contêm amianto não devem ser trabalhados. ■ Sempre conduzir o cabo para trás da máquina.
- Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa através de dispositivos de fixação ou torno de bancada está mais fixa do que quando segurada com a mão.
- Só contactar a peça a ser trabalhada quando o aparelho já estiver ligado. ■ Jamais colocar a mão ou os dedos na frente da lâmina de serrar. ■ A linha de corte deve estar livre, tanto por cima como por baixo. ■ A placa base 6 deve estar completamente apoiada ao serrar. ■ Ao trabalhar peças pequenas e finas, deverá utilizar uma superfície de base ou uma mesa de serrar (acessório) robusta. ■ Apenas utilizar lâminas de serra afiadas e em perfeito estado. Lâminas de serra com rupturas, deformadas ou obtusas devem ser substituídas imediatamente. ■ Ao terminar o processo de trabalho, desligue o aparelho e puxar a folha de serra do corte e apoiar o aparelho quando parar (perigo de contragolpe). ■ Sempre desligar o aparelho antes de depositá-lo e aguardar até que o aparelho pare completamente.
- Não travar as folhas de serra através de pressão lateral, após desligar o aparelho. ■ Jamais permitir que crianças utilizem o aparelho. ■ A Bosch só pode assegurar um funcionamento perfeito do aparelho, se para este aparelho forem utilizados acessórios originais previstos para tal.
A Introduzir/substituir lâmina de serra
■ Tirar a ficha da tomada antes de todos os trabalhos no aparelho. ■ Para introduzir e substituir a lâmina de serra 11 é recomendável usar luvas de proteção.
① Introduzir a lâmina de serra
Introduzir a lâmina de serra (dentes no sentido do corte) na barra de curso 14 até engatar. A alavanca de aperto SDS-9 pula para trás e a lâmina de serra é travada.
Ao introduzir a lâmina de serra, deverá observar que as costas da lâmina de serra se encontrem na ranhura do rolo de guia 10.
② Retirar a lâmina de serra
Para retirar a lâmina de serra, deverá girar a alavanca SDS 9 para frente, para a posição de admissão. A lâmina de serra é solta e expulsa.
Aspiração de pó/aparas
■ Durante o trabalho são produzidos pós que podem ser nocivos à saúde, inflamáveis ou explosivos. São necessárias medidas de protecção adequadas. Por exemplo: Alguns pós são considerados como cancerígenos. Deverá utilizar uma aspiração de pó/aparas e uma máscara de protecção contra pó. - Pó de metal leve pode se inflamar ou explodir. Mantenha o local de trabalho sempre limpo, pois misturas de materiais podem ser extremamente perigosas.
Tampa de protecção para aspiração
Ao utilizar a aspiração de pó, deverá sempre montar a cobertura 13 e deslocar completamente para baixo.
Colocar: Colocar a tampa de protecção para aspiração por cima, na guia e deslocar para baixo até engatar.
Retirar: Segurar a tampa de protecção para aspiração pelos lados e puxar para cima.
Conexão de um aspirador
(páginas de acessórios)
Conectar a mangueira de aspiração (∅ 19 mm, acessório) directamente à abertura de sopro 4.
O aspirador de pó deve ser apropriado para o material a ser trabalhado.
Utilizar um aspirador especial para aspirar pós secos, extremamente nocivos à saúde, cancerígenos.
Colocação em funcionamento
Tenha em atenção a tensão de rede!
A tensão da fonte de corrente deve coincidir com as indicações na placa de identificação do aparelho. Aparelhos com a indicação de 230 V também podem ser operados com 220 V.
Ligar e desligar
Premir o interruptor de ligar-desligar 2 para colocar o aparelho em funcionamento.
Para fixar, deverá travar o interruptor de ligar-desligar 2 com o botão de fixação 3 enquanto estiver premido.
Para desligar o aparelho, deverá soltar o interruptor de ligar-desligar 2 ou premir e soltar de novo.
Regulagem contínua do número de cursos
Uma ligeira pressão sobre o interruptor liga/desliga 2 provoca um número de cursos reduzido. Através de um aumento da pressão aumenta-se também o número de cursos.
Pré-selecção do número de cursos
O número de cursos necessário pode ser pré-seleccionado (também durante a operação da máquina) com a roda de ajuste 1.
O número necessário de cursos depende do material e das condições de trabalho e pode ser determinado através de exames práticos.
Dispositivo de soprar aparas (PST 750 PE/PST 850 PE)
A linha de corte pode ser livrada de aparas com a corrente de ar do dispositivo para soprar aparas 8.
Efeito de sopro de aparas ligado:
Para trabalhar em madeira, plástico e outros materiais com alta remoção de aparas.
Efeito de sopro de aparas desligado:
Para trabalhos em metais e ao utilizar meios de arrefecimento ou lubrificação.
Ajustar o movimento pendular
O movimento pendular ajustável em quatro níveis possibilita a adaptação ideal da velocidade de corte, da potência de corte e do resultado de corte ao material a ser trabalhado.
O movimento pendular pode ser ajustado com a alavanca de ajuste 7 (também com a máquina em funcionamento).
Nível 0: nenhum movimento pendular
Nível I: nenhum movimento pendular
Nível II: médio movimento pendular
Nível III: grande movimento pendular
É recomendável:
- selecionar o nível de movimento pendular o mais baixo possível ou desligar o movimento pendular, quanto mais fino e limpo desejar a linha de corte,
- desligar o movimento pendular para trabalhar materiais finos como p.ex. chapas, – trabalhar em materiais duros como p. ex. aço com movimento pendular reduzido,
- trabalhar com máximo movimento pendular em materiais macios e para efetuar cortes no sentido da fibra.
O ajuste mais apropriado pode ser determinado na base de um ensaio prático.
C/D Ajustar o ângulo de corte
PST 650 PE/PST 750 PE
Soltar o parafuso 17 e deslocar a placa de base 6 a lâmina de serra levemente no sentido da lâmina de serrar. A placa de base pode ser movida para ambos os lados por 45°.
Todos os ângulos de corte podem ser exatamente ajustados com um goniômetro 18.
A placa de base possui uma escala 16 para o ajuste de precisos cortes de chanfro em passos de 15°. Deslocar a placa de base girada no sentido da abertura de sopro, até engatar.
Em seguida, apertar novamente o parafuso 17.
PST 850 PE
Retirar a alavanca de aperto 5 da placa de base 6 e soltar a placa de base girando a alavanca de aperto para a esquerda.
Em seguida, deverá empurrar levemente a placa de base 6 na direção da lâmina de serra. A placa de base pode ser movida para ambos os lados por 45°.
Todos os ângulos de corte podem ser exatamente ajustados com um goniômetro 18.
A placa de base possui uma escala 16 para o ajuste de precisos cortes de chanfro em passos de 15°. Deslocar a placa de base girada no sentido da abertura de sopro, até engatar.
Em seguida, deverá reapertar a alavanca de aperto 5 girando para a direita e recolocá-la novamente na placa de base. Observar que a alavanca de aperto esteja completamente imersa na placa de base 6.
Para poder serrar rente ao canto, é possível deslocar a placa de base para trás.
- O ângulo de corte não pode ser alterado com a placa de base deslocada.
- O cortador circular/esbarro paralelo 22 assim como a proteção contra formação de aparas 15 não podem ser utilizadas.
PST 650 PE/PST 750 PE
Desaparafusar completamente o parafuso 17. Levantar a placa de base e deslocar, de modo que o parafuso 17 com o entalhe frontal 21 possa ser introduzido no entalhe frontal 20 da placa de base e ser atarraxado novamente no furo roscado 19.
Antes de apertar o parafuso 17, pressione a placa de base para trás até engatar.
PST 850 PE
Retire a alavanca de aperto 5 da placa de base 6 e solte a placa de base girando a alavanca de aperto para a esquerda.
Desloque a placa de base 6 completamente na direção da abertura de sopro.
Em seguida, reaperte a alavanca de aperto 5 girando para a direita e recolocá-la novamente na placa de base. Observe que a alavanca de aperto esteja completamente imersa na placa de base 6.
Para evitar que a superfície seja rasgada ao serrar madeira, coloque a proteção contra formação de aparas por baixo na placa de base 6.
A proteção contra formação de aparas só pode ser utilizada para certos tipos de lâminas de serra.
Recomendações
Após trabalhar prolongadamente com um número de curso reduzido, deixe a máquina funcionar durante aprox. 3 minutos com máximo número de rotação em vazio.
Utilize lâminas de serra estreitas para efetuar curvas estreitas.
Ao serrar metal ou materiais semelhantes, aplique refrigerante ou lubrificante ao longo da linha de corte.
F /G Batente paralelo/Cortador circular (acessório)
Máxima espessura do material: 30 mm
H Serrar por imersão
Com o processo de serramento de imersão só podem ser trabalhados materiais macios como p. ex. madeira, betão arejado, cartão de gesso!
Apenas utilizar lâminas de serra curtas.
Colocar o aparelho com o canto da frente da placa de base sobre a peça a ser trabalhada e ligá-lo. Premir o aparelho firmemente contra a peça a ser trabalhada e inergir lentamente a lâmina de serra na peça a ser trabalhada.
Logo que a placa de base estiver completamente apoiada, deverá continuar a serrar ao longo da linha de corte.
Manutenção e limpeza
■ Tirar a ficha da tomada antes do todos os trabalhos no aparelho. ■ Sempre manter o aparelho e as aberturas de ventilação limpas, para trabalhar bem e de forma segura.
Para evitar erros de funcionamento, os materiais com alta produção de pó não devem ser trabalhados por baixo nem por cima da cabeça. Limpar regularmente a admissão da lâmina de serra, p.ex. batendo levemente o aparelho sobre uma superfície plana.
No caso de condições de utilização extremas, é possível que seja depositado pó condutivo no interior do aparelho, ao serem trabalhados metais. O isolamento de protecção do aparelho pode ser prejudicado. Recomenda-se, nestes casos, a utilização de um equipamento de aspiração estacionário, repetidas aspirações das aberturas de ventilação e a pré-ligação de um disjuntor de protecção de corrente de defeito (FI).
Lubrificar de quando em quando o rolo de guia 10 com uma gota de óleo e controlar o desgaste. Se houver desgaste, deverá ser renovado.
Caso o aparelho venha a apresentar falhas, apesar de cuidadosos processos de fabricação e de controlo de qualidade, deve ser reparado em um serviço técnico autorizado para aparelhos eléctricos Bosch.
No caso de informações e encomendas de acessórios indique por favor sem falta o número de encomenda de 10 algarismos do aparelho.
Protecção do meio-ambiente
Reciclagem de matérias primas em vez de eliminação de lixo
Recomenda-se sujeitar o aparelho, os acessórios e a embalagem a uma reutilização ecológica.
Estas instruções foram manufacturadas com papel reciclável isento de cloro.
Para efeitos de uma reciclagem específica, as peças de plástico dispõem de uma respectiva marcação.
Declaramos sob nossa exclusiva responsabilidade que este produto cumpre as seguintes normas ou documentos normativos: EN 50 144 de acordo com as disposições das directivas 89/336/CEE, 98/37/CE.
Reservado o direito a modificações
