GEBRUIKSAANWIJZING PST 650 PE BOSCH

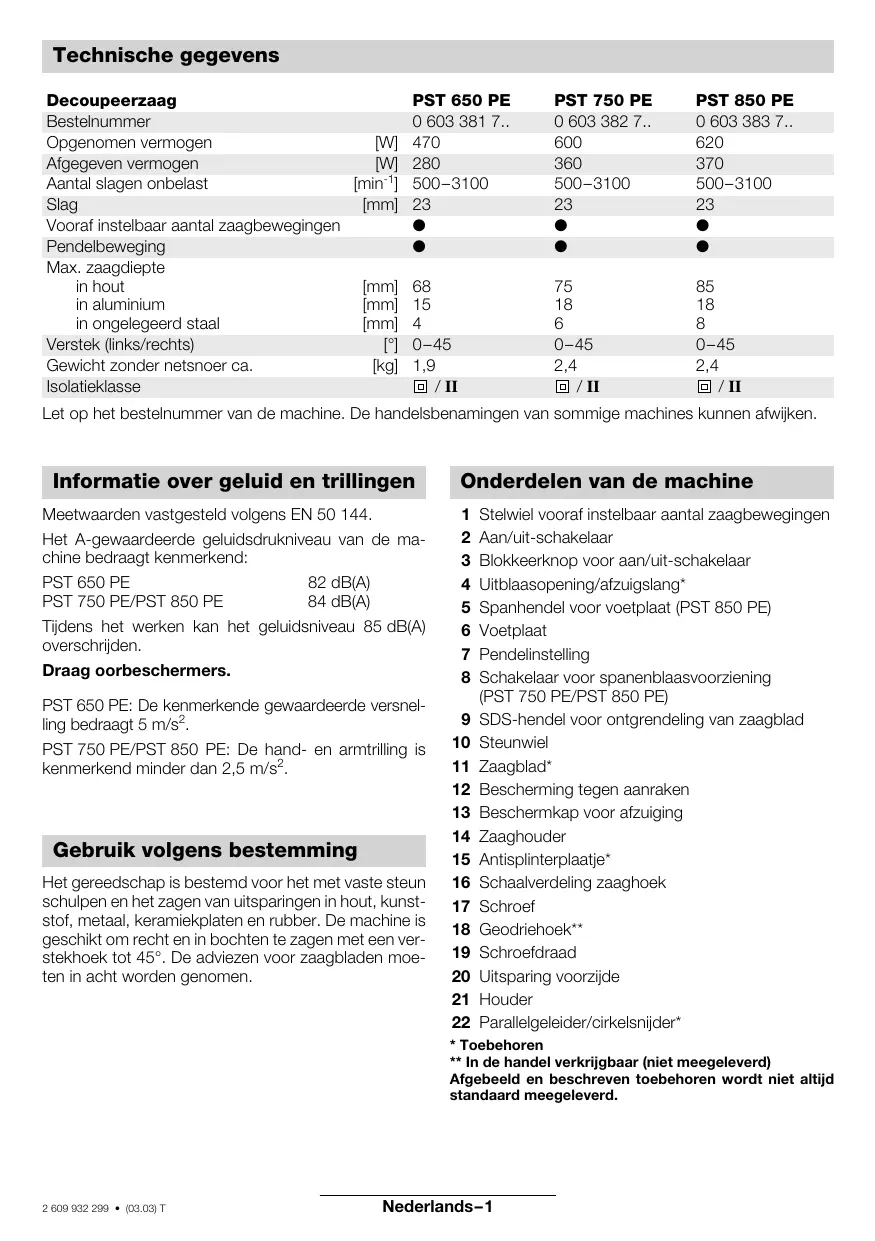

0–45 2,4 / II Let op het bestelnummer van de machine. De handelsbenamingen van sommige machines kunnen afwijken. Informatie over geluid en trillingen Meetwaarden vastgesteld volgens EN 50 144. Het A-gewaardeerde geluidsdrukniveau van de machine bedraagt kenmerkend: PST 650 PE 82 dB(A)

PST 750 PE/PST 850 PE

84 dB(A) Tijdens het werken kan het geluidsniveau 85 dB(A) overschrijden. Draag oorbeschermers. PST 650 PE: De kenmerkende gewaardeerde versnelling bedraagt 5 m/s2. PST 750 PE/PST 850 PE: De hand- en armtrilling is kenmerkend minder dan 2,5 m/s2. Gebruik volgens bestemming Het gereedschap is bestemd voor het met vaste steun schulpen en het zagen van uitsparingen in hout, kunststof, metaal, keramiekplaten en rubber. De machine is geschikt om recht en in bochten te zagen met een verstekhoek tot 45°. De adviezen voor zaagbladen moeten in acht worden genomen. Onderdelen van de machine

Stelwiel vooraf instelbaar aantal zaagbewegingen Aan/uit-schakelaar Blokkeerknop voor aan/uit-schakelaar Uitblaasopening/afzuigslang* Spanhendel voor voetplaat (PST 850 PE) Voetplaat Pendelinstelling Schakelaar voor spanenblaasvoorziening (PST 750 PE/PST 850 PE) SDS-hendel voor ontgrendeling van zaagblad Steunwiel Zaagblad* Bescherming tegen aanraken Beschermkap voor afzuiging Zaaghouder Antisplinterplaatje* Schaalverdeling zaaghoek Schroef Geodriehoek** Schroefdraad Uitsparing voorzijde Houder Parallelgeleider/cirkelsnijder*

• Toebehoren ** In de handel verkrijgbaar (niet meegeleverd) Afgebeeld en beschreven toebehoren wordt niet altijd standaard meegeleverd. 2 609 932 299 • (03.03) T Nederlands–1

Veilig werken met de machine is alleen mogelijk indien u de gebruiksaanwijzing en de veiligheidsvoorschriften volledig leest en de daarin gegeven voorschriften strikt opvolgt. Houd u bovendien aan de algemene veiligheidsvoorschriften in de bijgevoegde brochure. Laat u voor het eerste gebruik praktisch instrueren. Raak de kabel niet aan, maar trek onmiddellijk de stekker uit het stopcontact indien tijdens de werkzaamheden de stroomkabel wordt beschadigd of doorgesneden. Gebruik de machine nooit met een beschadigde kabel. Sluit gereedschap dat buitenshuis wordt gebruikt aan via een aardlekschakelaar met een inschakelstroom van maximaal 30 mA. Gebruik het gereedschap niet in de regen of in een vochtige omgeving. Draag een veiligheidsbril. Asbesthoudend materiaal mag niet worden bewerkt. Geleid de kabel altijd langs de achterzijde van de machine. Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen. Beweeg de machine uitsluitend ingeschakeld naar het werkstuk. Houd tijdens de werkzaamheden nooit een hand of een vinger voor het zaagblad. De zaaglijn moet boven en onder vrij van obstakels zijn. Bij het zagen moet de voetplaat 6 over het gehele oppervlak gelijkmatig aansluiten. Gebruik tijdens het bewerken van kleine of dunne werkstukken een stabiele ondergrond of zaagtafel (extra toebehoren). Gebruik alleen scherpe en onbeschadigde zaagbladen. Vervang een gescheurd, verbogen of bot zaagblad onmiddellijk. Schakel de machine uit na het beëindigen van de werkzaamheden. Trek het zaagblad pas uit de zaagsnede en leg de machine pas neer nadat het blad tot stilstand is gekomen (gevaar voor terugslag). Schakel de machine altijd eerst uit en laat deze uitlopen voordat u deze neerlegt. 2 609 932 299 • (03.03) T

Rem zaagbladen na het uitschakelen niet af door er aan de zijkant tegen te drukken. Laat kinderen de machine nooit gebruiken. Bosch kan een juiste werking van de machine uitsluitend waarborgen wanneer voor deze machine bedoeld origineel toebehoren wordt gebruikt.

Zaagblad inzetten of vervangen Trek altijd voor werkzaamheden aan de machine de stekker uit het stopcontact. Bij het inzetten en vervangen van het zaagblad 11 wordt het dragen van werkhandschoenen geadviseerd. Zaagblad inzetten Duw het zaagblad (tanden in zaagrichting) in de zaaghouder 14 tot het blad vastklikt. De SDS-spanhendel 9 springt naar achteren en het zaagblad wordt vergrendeld. Let er bij het inzetten van het zaagblad op dat de zaagbladrug in de groef van het steunwiel 10 ligt. Zaagblad uitwerpen Draai de SDS-hendel 9 naar voren in de opnamepositie wanneer u het zaagblad wilt laten uitwerpen. Het zaagblad wordt losgemaakt en uitgeworpen. Stof- en spanenafzuiging

Stof dat tijdens de werkzaamheden ontstaat, kan gevaarlijk voor de gezondheid, brandbaar of explosief zijn. Geschikte beschermingsmaatregelen zijn noodzakelijk. Bijvoorbeeld: sommige soorten stof worden beschouwd als kankerverwekkend. Gebruik een geschikte afzuiging voor stof en spanen en draag een stofmasker. Stof van lichte metalen kan ontvlammen of exploderen. Houd de werkomgeving altijd schoon omdat materiaalmengsels bijzonder gevaarlijk zijn. Beschermkap Wanneer u de stofafzuiging gebruikt, dient u de afschermkap 13 te monteren en deze volledig naar beneden te duwen. Aanbrengen: zet de beschermkap van boven in de geleiding en schuif de kap naar beneden tot deze vastklikt. Verwijderen: pak de beschermkap aan de zijkant vast en trek deze naar boven los. Nederlands–2 Aansluiting van een stofzuiger (toebehorenpagina’s) Sluit de afzuigslang (Ø 19 mm, toebehoren) rechtstreeks op de uitblaasopening 4 aan. De stofzuiger moet geschikt zijn voor het te bewerken materiaal. Gebruik bij het afzuigen van bijzonder gevaarlijk, kankerverwerkend, droog stof een speciale zuiger. Ingebruikneming Let op de netspanning. De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje. Met 230 V aangeduide machines kunnen ook worden gebruikt met een spanning van 220 V. In- en uitschakelen Wanneer u de machine wilt inschakelen, drukt u de aan/uit-schakelaar 2 in. Wanneer u de aan/uit-schakelaar 2 wilt vastzetten, blokkeert u de schakelaar in ingedrukte toestand met de vastzetknop 3. Wanneer u de machine wilt uitschakelen, laat u de aan/uit-schakelaar 2 los of drukt u de schakelaar in en laat u deze vervolgens los. Traploze regeling aantal slagen Lichte druk op de aan/uit-schakelaar 2 voor een gering aantal slagen. Door de druk op te voeren wordt het aantal slagen verhoogd. Keuze van het aantal slagen Met het stelwieltje 1 kan het vereiste aantal slagen (ook tijdens de werkzaamheden) worden ingesteld. Het vereiste aantal slagen is afhankelijk van het materiaal en de werkomstandigheden en kan proefsgewijs worden vastgesteld. Spanenblaasvoorziening (PST 750 PE/PST 850 PE) Met de luchtstroom van de spanenblaasvoorziening 8 kan de zaaglijn vrij van spanen worden gehouden. Spanenblaasvoorziening aan: Voor werkzaamheden in hout, kunststof en vergelijkbare materialen met grote spaanafname. Spanenblaasvoorziening uit: Bij werkzaamheden in metaal en gebruik van koel- en smeervloeistof. 2 609 932 299 • (03.03) T Pendelbeweging instellen Dankzij de in vier standen instelbare pendelbeweging kunnen zaagsnelheid, zaagcapaciteit en zaagbeeld optimaal worden aangepast aan het te bewerken materiaal. De pendelbeweging kan met de instelhendel 7 worden ingesteld (ook wanneer de machine in werking is). Stand 0: Stand I: Stand II: Stand III: Geen pendelbeweging Kleine pendelbeweging Gemiddelde pendelbeweging Grote pendelbeweging Ga als volgt te werk: – Stel een kleinere pendelbeweging in wanneer de zaagrand fijner en schoner moet worden, of schakel deze eventueel uit. – Schakel de pendelbeweging uit bij de bewerking van dunne materialen zoals metaalplaat. – Werk met een kleine pendelbeweging in harde materialen zoals staal. – Werk met maximale pendelbeweging in zachte materialen en bij zaagwerkzaamheden in de richting van de houtnerf. De optimale instelling kan proefsgewijs worden vastgesteld.

Draai de schroef 17 los en duw de voetplaat 6 iets in de richting van het zaagblad. De voetplaat kan aan beide zijden 45° worden gedraaid. Zaaghoeken naar wens kunnen met een geodriehoek 18 nauwkeurig worden ingesteld. Voor het instellen van een nauwkeurige verstekhoek heeft de voetplaat een schaalverdeling 16 met klikpunten in stappen van 15°. Duw de gedraaide voetplaat in de richting van de uitblaasopening tot de voetplaat vastklikt. Draai de schroef 17 vervolgens weer vast. Nederlands–3 PST 850 PE Zwenk de spanhendel 5 uit de voetplaat 6 en maak de voetplaat los door de spanhendel linksom te draaien. Duw vervolgens de voetplaat 6 iets in de richting van het zaagblad. De voetplaat kan aan beide zijden 45° worden gedraaid. Zaaghoeken naar wens kunnen met een geodriehoek 18 nauwkeurig worden ingesteld. Voor het instellen van een nauwkeurige verstekhoek heeft de voetplaat een schaalverdeling 16 met klikpunten in stappen van 15°. Duw de gedraaide voetplaat in de richting van de uitblaasopening tot de voetplaat vastklikt. Draai de spanhendel 5 vervolgens weer vast door rechtsom te draaien en zwenk deze terug in de voetplaat. Let erop dat de spanhendel volledig in de voetplaat 6 verzonken is.

Antisplinterplaatje Plaats het antisplinterplaatje van onderen in de voetplaat 6 ter voorkoming van uitsplinteren van het oppervlak bij het zagen van hout. Het antisplinterplaatje kan alleen voor bepaalde zaagbladtypen worden gebruikt. Tips Laat na langdurige werkzaamheden met een klein aantal slagen de machine zonder zaagblad afkoelen door deze ca. 3 minuten met maximaal aantal slagen onbelast te laten lopen. Gebruik voor nauwe bochten smalle zaagbladen. Breng bij het zagen van metaal en vergelijkbare materialen koel- of smeermiddel langs de zaaglijn aan. / E Voetplaat verstellen F /G Voor het zagen tot aan opstaande randen kan de voetplaat naar achteren worden verplaatst. – Met een verplaatste voetplaat kan de zaaghoek niet worden veranderd. – De cirkelsnijder/parallelgeleider 22 en het antisplinterplaatje 15 kunnen niet worden gebruikt.

PST 650 PE/PST 750 PE

Draai de schroef 17 volledig naar buiten. Til de voetplaat omhoog en verplaats deze zo dat de schroef 17 met de houder 21 in de uitsparing 20 aan de voorzijde van de voetplaat kan worden geplaatst en weer in het boorgat met schroefdraad 19 kan worden gedraaid. Voordat de schroef 17 wordt vastgedraaid, moet de voetplaat naar achteren worden geduwd tot deze vastklikt. Parallelgeleider/cirkelsnijder (toebehoren) Maximale materiaaldikte: 30 mm Invalzagen Uitsluitend zachte materialen als hout, gasbeton, gipsplaat en dergelijke mogen invallend worden gezaagd. Gebruik alleen korte zaagbladen. Plaats de machine met de voorste rand van de voetplaat op het werkstuk en schakel de machine in. Duw de machine stevig tegen het werkstuk en laat het zaagblad langzaam in het werkstuk invallen. Zaag verder langs de zaaglijn zodra de voetplaat over het hele oppervlak aansluit. PST 850 PE Zwenk de spanhendel 5 uit de voetplaat 6 en maak de voetplaat los door de spanhendel linksom te draaien. Verschuif de voetplaat 6 tot aan de aanslag in de richting van de uitblaasopening. Draai de spanhendel 5 vervolgens weer vast door rechtsom te draaien en zwenk deze terug in de voetplaat. Let erop dat de spanhendel volledig in de voetplaat 6 verzonken is. 2 609 932 299 • (03.03) T Nederlands–4 Onderhoud en reiniging Milieubescherming Trek altijd voor werkzaamheden aan de machine de stekker uit het stopcontact. Houd de machine en de ventilatieopeningen altijd goed schoon om goed en veilig te werken. Bewerk materialen waarbij veel stof voorkomt niet van onderen en niet met een omgekeerde machine. Zo voorkomt u functiestoringen. Reinig de zaagbladopname regelmatig, bijvoorbeeld door de machine voorzichtig op een oppervlak uit te kloppen. Bij extreme gebruiksomstandigheden kan zich bij het bewerken van metalen geleidend stof in de machine verzamelen. Het is in dergelijke gevallen raadzaam om een stationaire afzuiginstallatie te gebruiken, de ventilatieopeningen vaak uit te blazen en een aardlekschakelaar (FI) in de elektrische aansluiting te gebruiken. Smeer de geleidingsrol 10 regelmatig met een druppel olie en controleer op slijtage. Wanneer deze versleten is, moet deze worden vervangen. Mocht de machine ondanks zeer zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie door een erkende servicewerkplaats voor Bosch elektrisch gereedschap te worden uitgevoerd. Vermeld bij al uw vragen en bij bestellingen van vervangingsonderdelen het bestelnummer van 10 cijfers van de machine.

Terugwinnen van grondstoffen in plaats van het weggooien van afval Machine, toebehoren en verpakking dienen op een voor het milieu verantwoorde manier te worden hergebruikt. Deze gebruiksaanwijzing is vervaardigd van chloorvrij gebleekt kringlooppapier. De kunststof delen zijn gekenmerkt om ze per soort te kunnen recyclen. Conformiteitsverklaring Wij verklaren op eigen verantwoording dat dit product voldoet aan de volgende normen en normatieve documenten: EN 50 144 volgens de bepalingen van de richtlijnen 89/336/EEG, 98/37/EG. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Wijzigingen voorbehouden 2 609 932 299 • (03.03) T Nederlands–5 Tekniske data Stiksav Bestillingsnummer Effektoptagelse Afgiven effekt Slagtal, ubelastet Slag Indstilling af slagtal Pendulering Maks. snitdybde i træ i aluminium i stål, ulegeret Skråsnit (venstre/højre) Vægt uden netkabel ca. Beskyttelsesklasse [W] [W] [min-1] [mm] [mm] [mm] [mm] [kg] PST 650 PE
